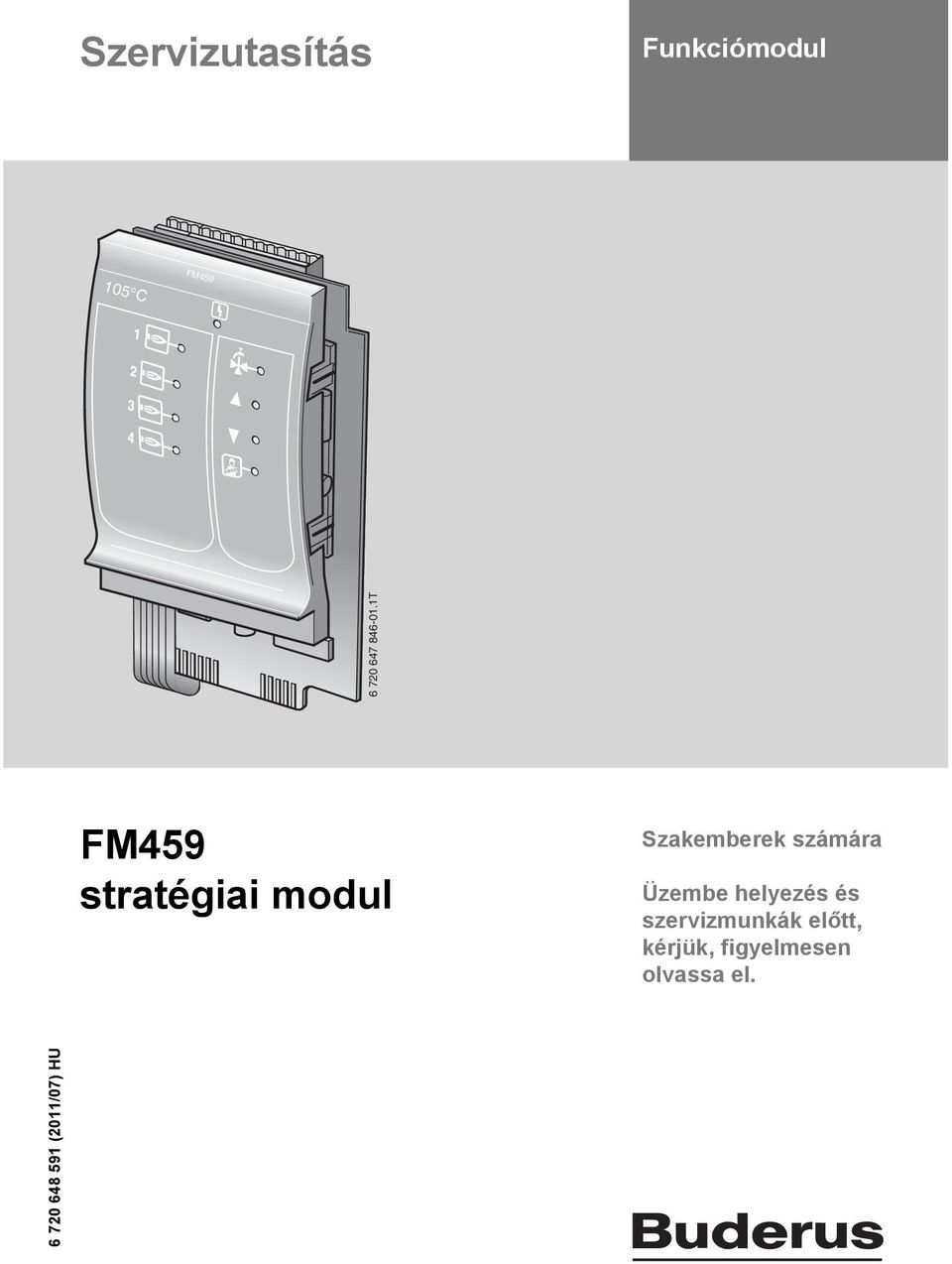

1 Szervizutasítás Funkciómodul 105 C FM T FM459 stratégiai modul Szakemberek számára Üzembe helyezés és szervizmunkák előtt, kérjük, figyelmesen olvassa el (2011/07) HU

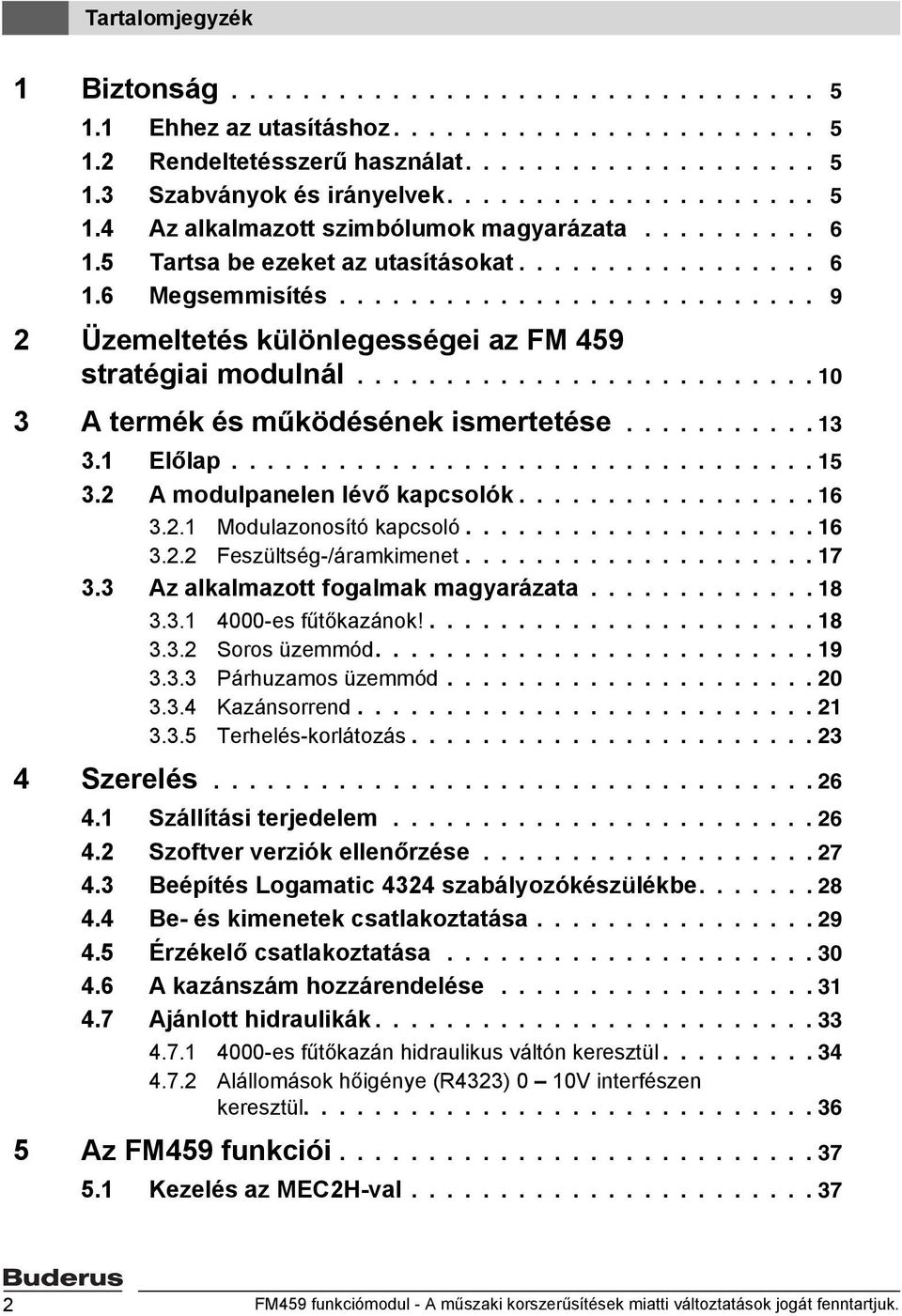

2 Tartalomjegyzék 1 Biztonság Ehhez az utasításhoz Rendeltetésszerű használat Szabványok és irányelvek Az alkalmazott szimbólumok magyarázata Tartsa be ezeket az utasításokat Megsemmisítés Üzemeltetés különlegességei az FM 459 stratégiai modulnál A termék és működésének ismertetése Előlap A modulpanelen lévő kapcsolók Modulazonosító kapcsoló Feszültség-/áramkimenet Az alkalmazott fogalmak magyarázata es fűtőkazánok! Soros üzemmód Párhuzamos üzemmód Kazánsorrend Terhelés-korlátozás Szerelés Szállítási terjedelem Szoftver verziók ellenőrzése Beépítés Logamatic 4324 szabályozókészülékbe Be- és kimenetek csatlakoztatása Érzékelő csatlakoztatása A kazánszám hozzárendelése Ajánlott hidraulikák es fűtőkazán hidraulikus váltón keresztül Alállomások hőigénye (R4323) 0 10V interfészen keresztül Az FM459 funkciói Kezelés az MEC2H-val FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

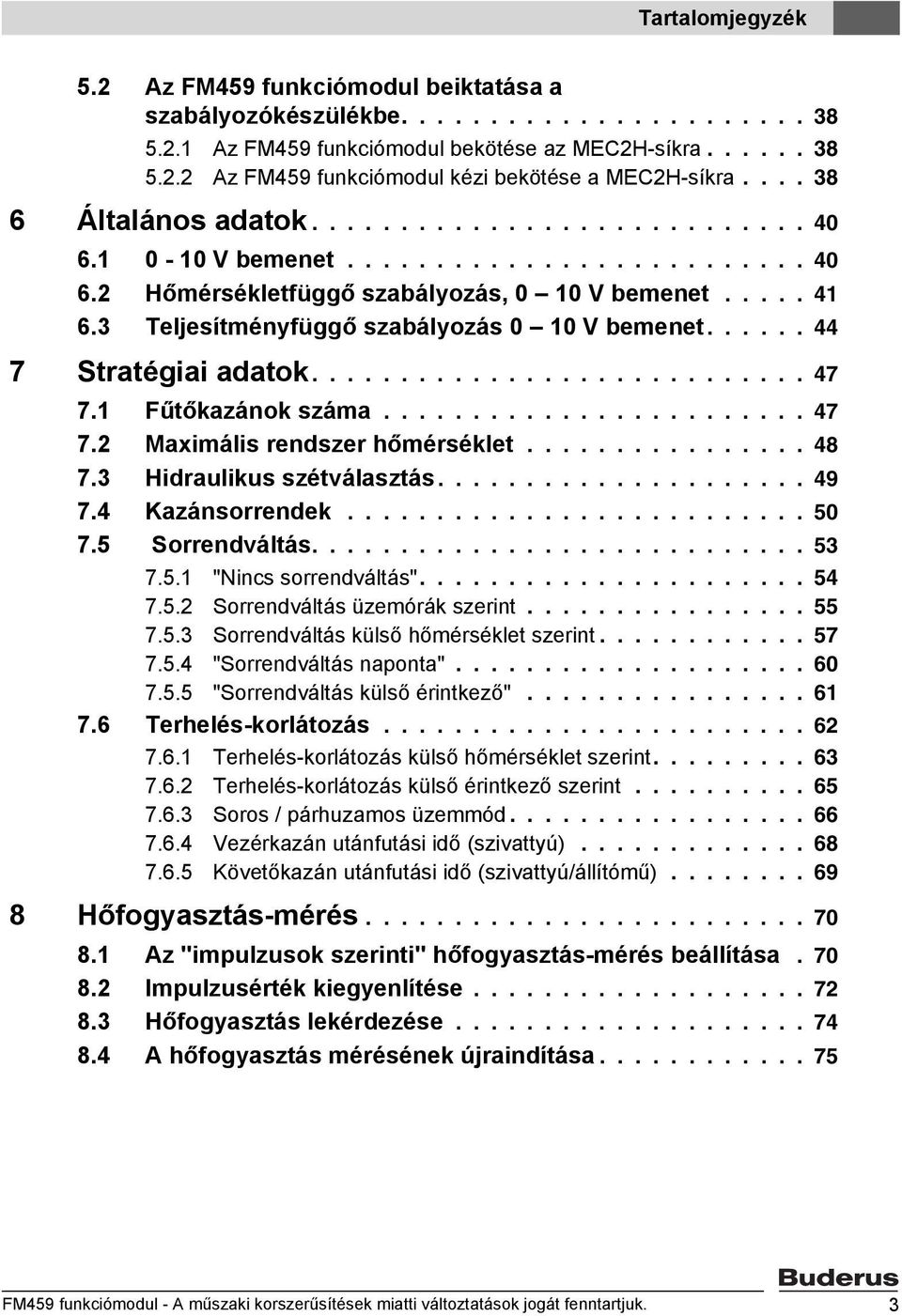

3 Tartalomjegyzék 5.2 Az FM459 funkciómodul beiktatása a szabályozókészülékbe Az FM459 funkciómodul bekötése az MEC2H-síkra Az FM459 funkciómodul kézi bekötése a MEC2H-síkra Általános adatok V bemenet Hőmérsékletfüggő szabályozás, 0 10 V bemenet Teljesítményfüggő szabályozás 0 10 V bemenet Stratégiai adatok Fűtőkazánok száma Maximális rendszer hőmérséklet Hidraulikus szétválasztás Kazánsorrendek Sorrendváltás "Nincs sorrendváltás" Sorrendváltás üzemórák szerint Sorrendváltás külső hőmérséklet szerint "Sorrendváltás naponta" "Sorrendváltás külső érintkező" Terhelés-korlátozás Terhelés-korlátozás külső hőmérséklet szerint Terhelés-korlátozás külső érintkező szerint Soros / párhuzamos üzemmód Vezérkazán utánfutási idő (szivattyú) Követőkazán utánfutási idő (szivattyú/állítómű) Hőfogyasztás-mérés Az "impulzusok szerinti" hőfogyasztás-mérés beállítása Impulzusérték kiegyenlítése Hőfogyasztás lekérdezése A hőfogyasztás mérésének újraindítása FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 3

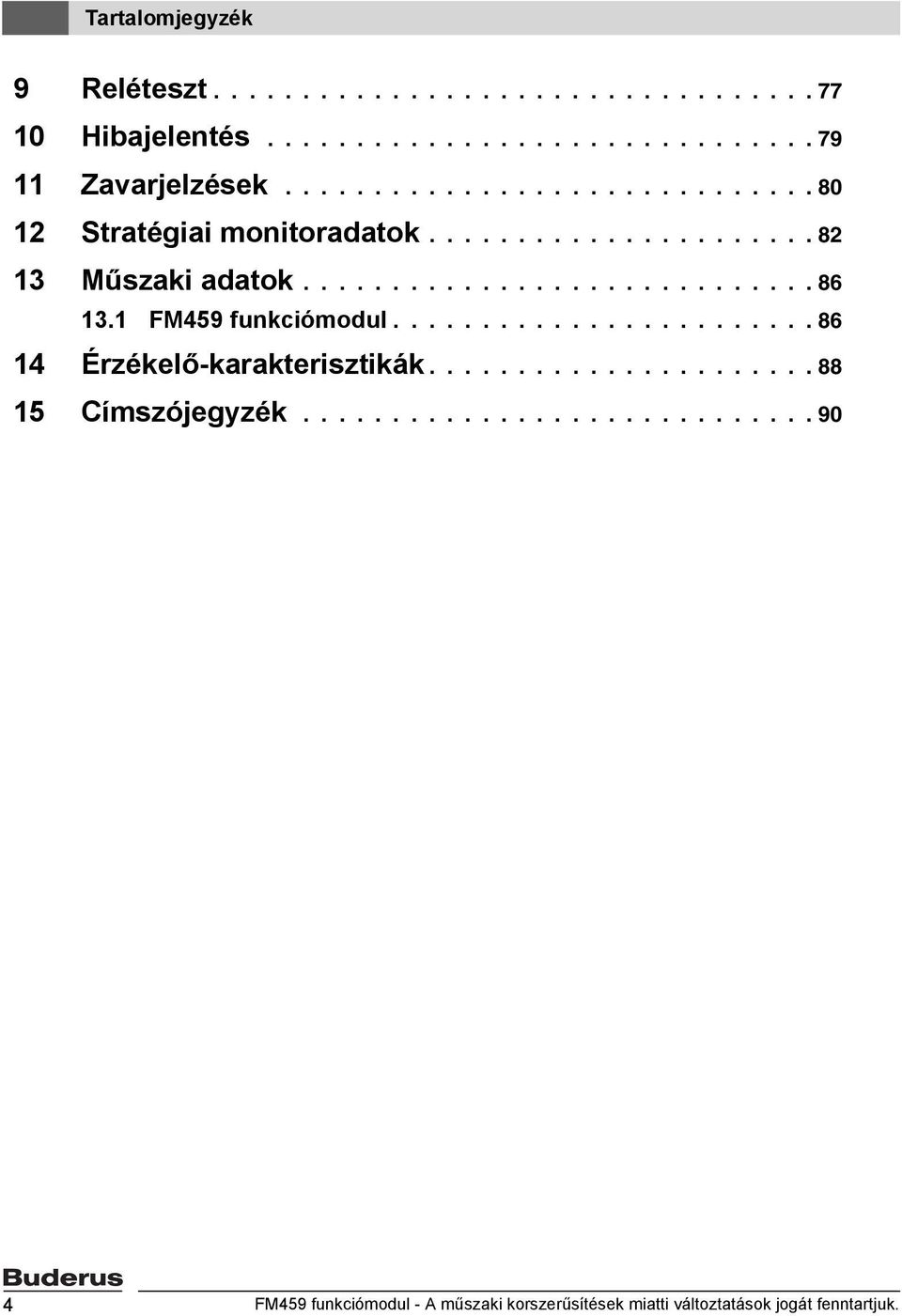

4 Tartalomjegyzék 9 Reléteszt Hibajelentés Zavarjelzések Stratégiai monitoradatok Műszaki adatok FM459 funkciómodul Érzékelő-karakterisztikák Címszójegyzék FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

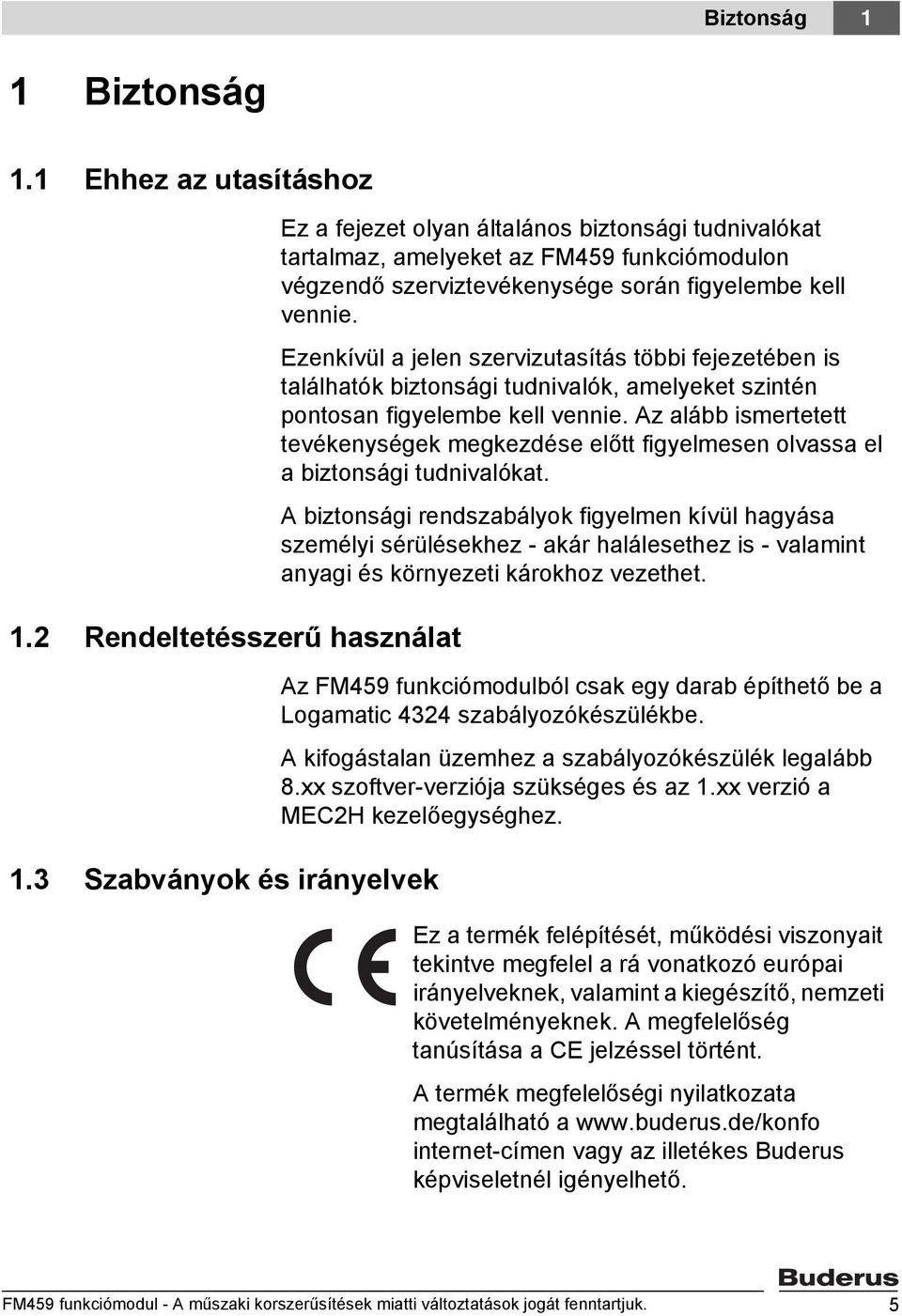

5 Biztonság 1 1 Biztonság 1.1 Ehhez az utasításhoz 1.2 Rendeltetésszerű használat 1.3 Szabványok és irányelvek Ez a fejezet olyan általános biztonsági tudnivalókat tartalmaz, amelyeket az FM459 funkciómodulon végzendő szerviztevékenysége során figyelembe kell vennie. Ezenkívül a jelen szervizutasítás többi fejezetében is találhatók biztonsági tudnivalók, amelyeket szintén pontosan figyelembe kell vennie. Az alább ismertetett tevékenységek megkezdése előtt figyelmesen olvassa el a biztonsági tudnivalókat. A biztonsági rendszabályok figyelmen kívül hagyása személyi sérülésekhez - akár halálesethez is - valamint anyagi és környezeti károkhoz vezethet. Az FM459 funkciómodulból csak egy darab építhető be a Logamatic 4324 szabályozókészülékbe. A kifogástalan üzemhez a szabályozókészülék legalább 8.xx szoftver-verziója szükséges és az 1.xx verzió a MEC2H kezelőegységhez. Ez a termék felépítését, működési viszonyait tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőség tanúsítása a CE jelzéssel történt. A termék megfelelőségi nyilatkozata megtalálható a internet-címen vagy az illetékes Buderus képviseletnél igényelhető. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 5

6 1 Biztonság 1.4 Az alkalmazott szimbólumok magyarázata Kétféle, figyelemfelhívó szavakkal jelölt veszélyfokozat különböztethető meg: FIGYELMEZ- TETÉS! ÉLETVESZÉLY A termék okozta olyan esetleges veszélyt jelöl, amely kielégítő megelőző intézkedések nélkül súlyos testi sérülésekhez, sőt halálos sérülésekhez vezethet. VIGYÁZAT! SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS Potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérülésekhez vagy anyagi károkhoz vezethet.. HASZNÁLATI TUDNIVALÓ A készülék optimális használatával és beállításával kapcsolatos ötletek, továbbá egyéb hasznos információk. 1.5 Tartsa be ezeket az utasításokat Az FM459 funkciómodul tervezése és kialakítása a legújabb műszaki színvonalnak és az elismert biztonságtechnikai szabályoknak megfelelően történt. Ennek ellenére szakszerűtlen szerviztevékenység esetén nem zárhatók ki teljesen az anyagi károk keletkezése. Az FM459 funkciómodulon végzendő szerviztevékenységének megkezdése előtt figyelmesen olvassa el ezt a szervizutasítást. 6 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

7 Biztonság 1 FIGYELMEZ- TETÉS! ÉLETVESZÉLY elektromos áram miatt! B Ügyeljen arra, hogy a szerelést, az elektromos kábelezést, az első üzembe helyezést, valamint a karbantartást és a javítást csak megfelelő szakemberek végezzék, a rá vonatkozó műszaki szabályok betartása mellett. B Ennél figyelembe kell venni a helyi előírásokat. B B Ügyeljen arra, hogy elektromos munkákat csak arra felhatalmazott szakemberek végezzenek. Mielőtt kinyitja a szabályozókészüléket: a szabályozót minden pólust megszakítva áramtalanítsa és biztosítsa véletlen visszakapcsolás ellen. FIGYELMEZ- TETÉS! ÉLETVESZÉLY elektromos áram miatt! Egy vezetékérnek a kapocsról való véletlen lebontása miatt a 230 V és a törpefeszültség közötti feszültségelhúzás veszélyét meg kell akadályozni! B Ezért minden vezeték ereit kölcsönösen rögzítse (például kábelkötözőkkel), vagy csak nagyon rövid szakaszon távolítsa el a vezetékköpeny szigetelését. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 7

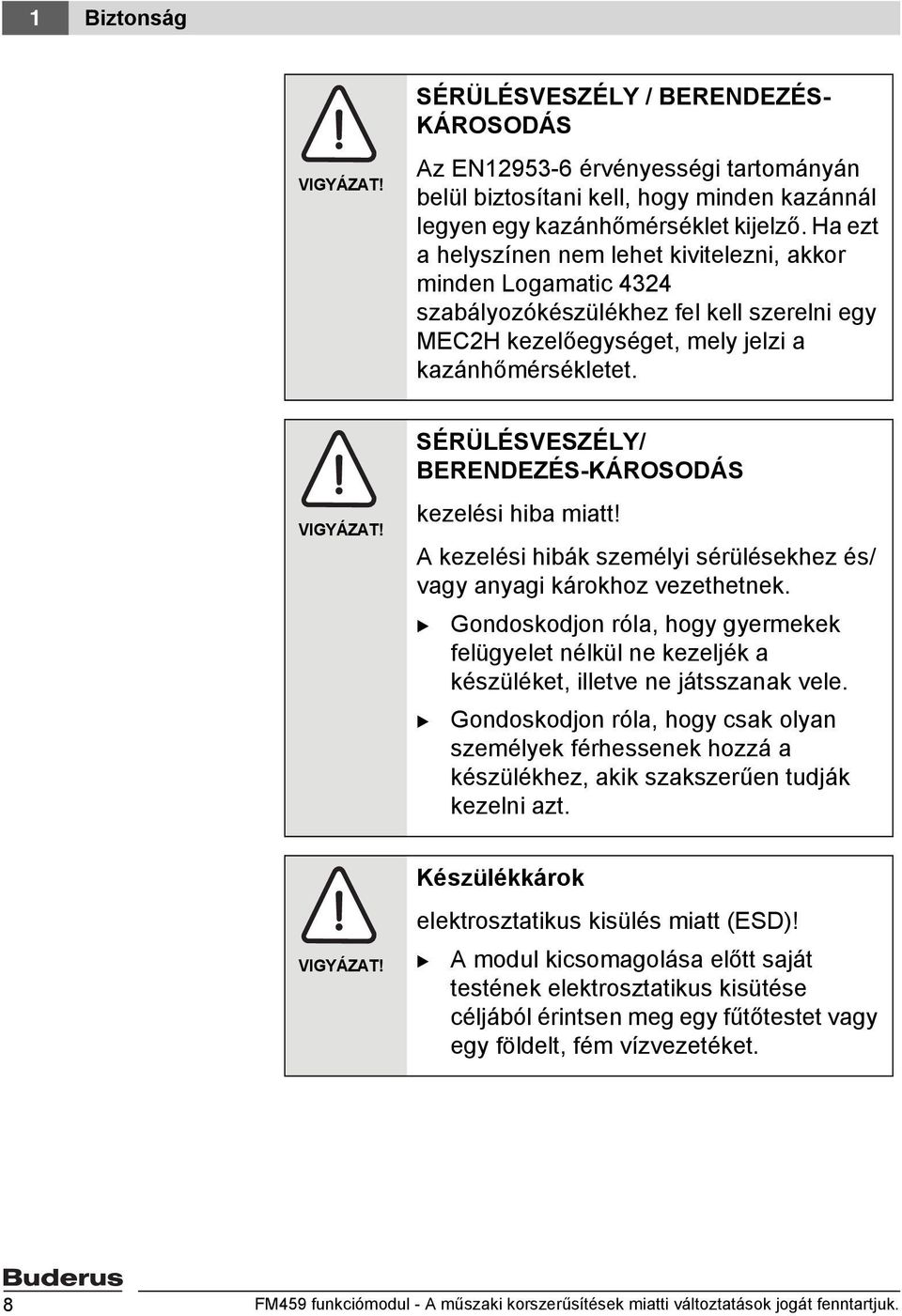

8 1 Biztonság VIGYÁZAT! SÉRÜLÉSVESZÉLY / BERENDEZÉS- KÁROSODÁS Az EN érvényességi tartományán belül biztosítani kell, hogy minden kazánnál legyen egy kazánhőmérséklet kijelző. Ha ezt a helyszínen nem lehet kivitelezni, akkor minden Logamatic 4324 szabályozókészülékhez fel kell szerelni egy MEC2H kezelőegységet, mely jelzi a kazánhőmérsékletet. VIGYÁZAT! SÉRÜLÉSVESZÉLY/ BERENDEZÉS-KÁROSODÁS kezelési hiba miatt! A kezelési hibák személyi sérülésekhez és/ vagy anyagi károkhoz vezethetnek. B B Gondoskodjon róla, hogy gyermekek felügyelet nélkül ne kezeljék a készüléket, illetve ne játsszanak vele. Gondoskodjon róla, hogy csak olyan személyek férhessenek hozzá a készülékhez, akik szakszerűen tudják kezelni azt. VIGYÁZAT! Készülékkárok elektrosztatikus kisülés miatt (ESD)! B A modul kicsomagolása előtt saját testének elektrosztatikus kisütése céljából érintsen meg egy fűtőtestet vagy egy földelt, fém vízvezetéket. 8 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

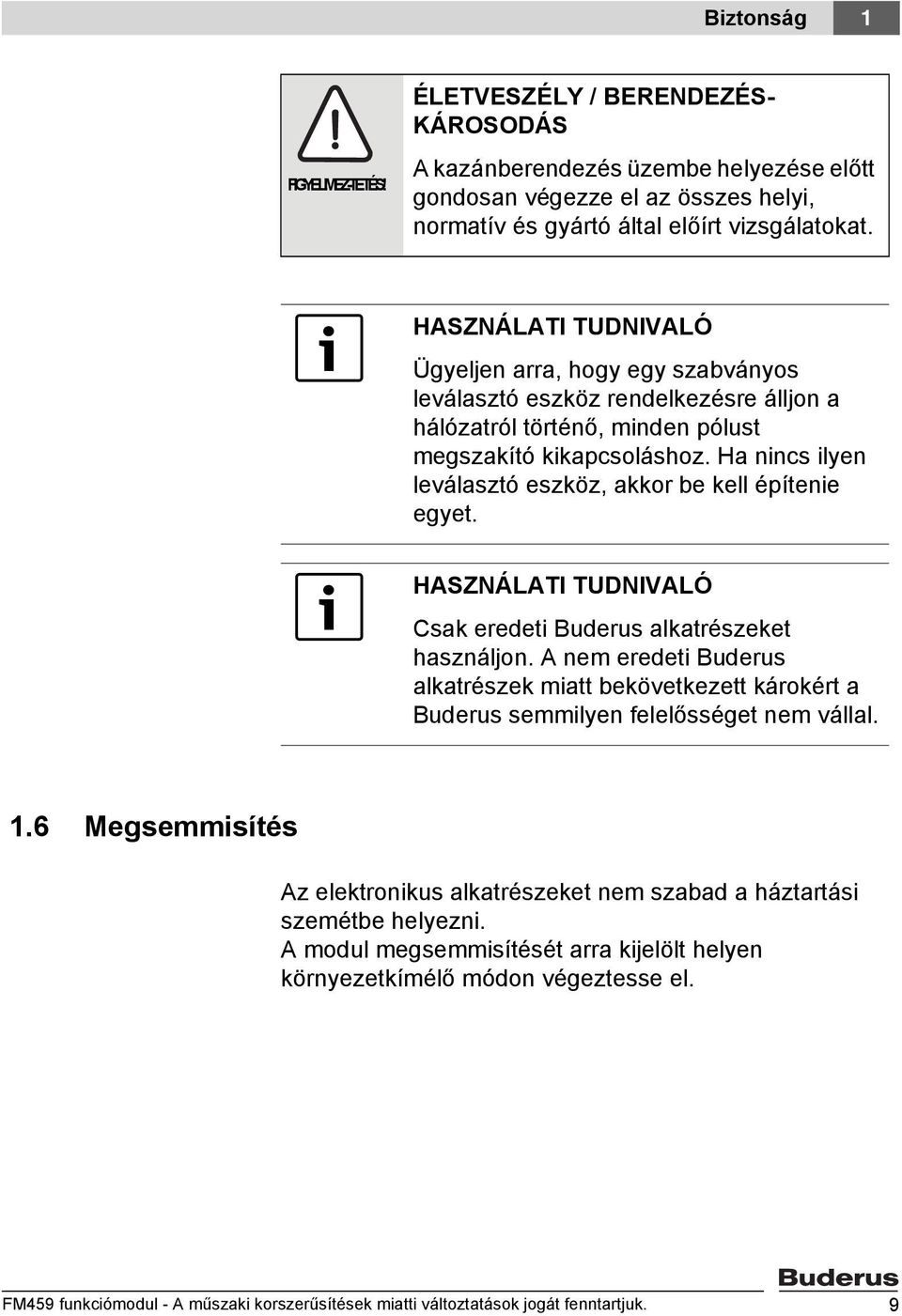

9 Biztonság 1 FIGYELMEZ-TETÉS! ÉLETVESZÉLY / BERENDEZÉS- KÁROSODÁS A kazánberendezés üzembe helyezése előtt gondosan végezze el az összes helyi, normatív és gyártó által előírt vizsgálatokat. HASZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy egy szabványos leválasztó eszköz rendelkezésre álljon a hálózatról történő, minden pólust megszakító kikapcsoláshoz. Ha nincs ilyen leválasztó eszköz, akkor be kell építenie egyet. HASZNÁLATI TUDNIVALÓ Csak eredeti Buderus alkatrészeket használjon. A nem eredeti Buderus alkatrészek miatt bekövetkezett károkért a Buderus semmilyen felelősséget nem vállal. 1.6 Megsemmisítés Az elektronikus alkatrészeket nem szabad a háztartási szemétbe helyezni. A modul megsemmisítését arra kijelölt helyen környezetkímélő módon végeztesse el. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 9

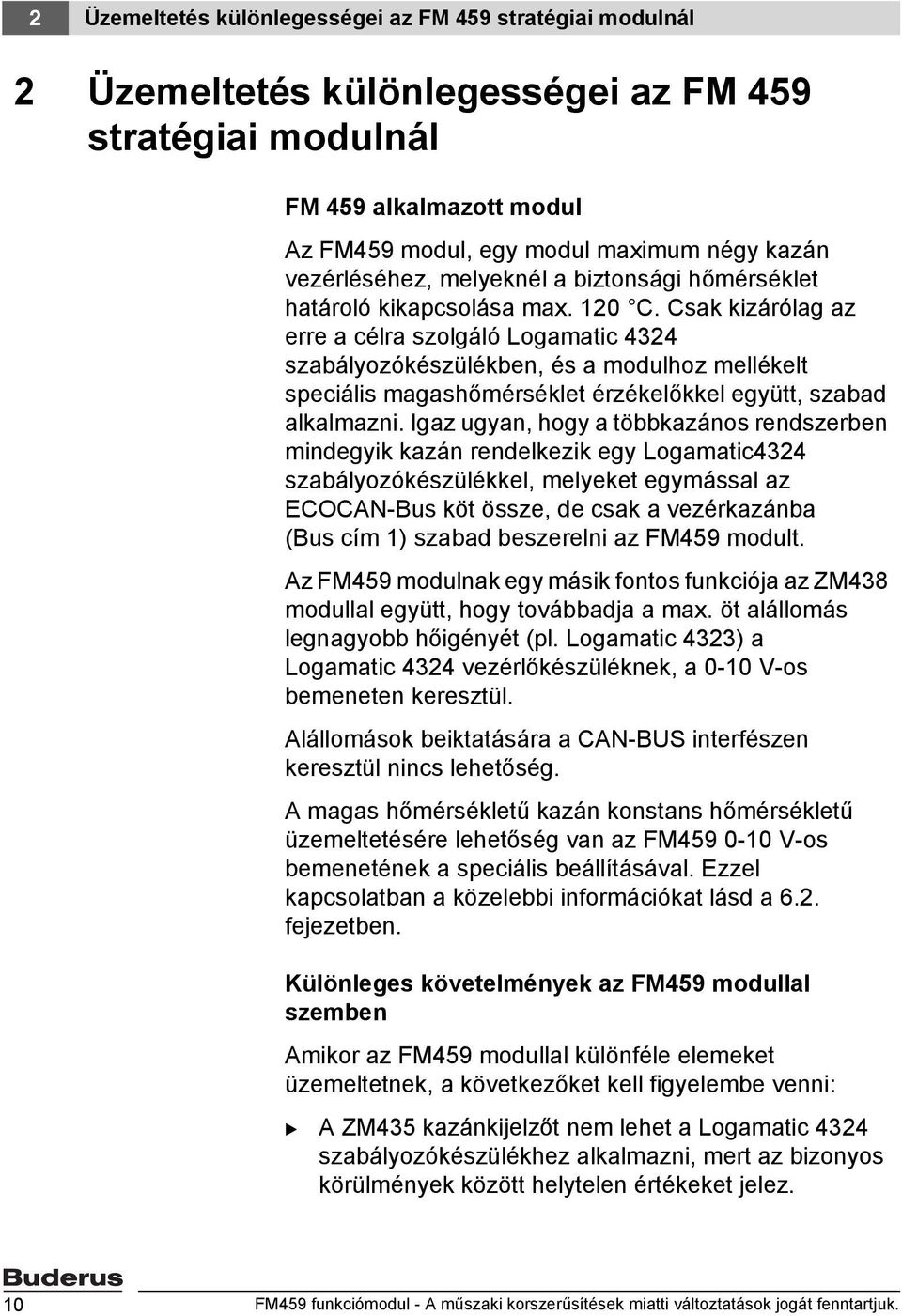

10 2 Üzemeltetés különlegességei az FM 459 stratégiai modulnál 2 Üzemeltetés különlegességei az FM 459 stratégiai modulnál FM 459 alkalmazott modul Az FM459 modul, egy modul maximum négy kazán vezérléséhez, melyeknél a biztonsági hőmérséklet határoló kikapcsolása max. 120 C. Csak kizárólag az erre a célra szolgáló Logamatic 4324 szabályozókészülékben, és a modulhoz mellékelt speciális magashőmérséklet érzékelőkkel együtt, szabad alkalmazni. Igaz ugyan, hogy a többkazános rendszerben mindegyik kazán rendelkezik egy Logamatic4324 szabályozókészülékkel, melyeket egymással az ECOCAN-Bus köt össze, de csak a vezérkazánba (Bus cím 1) szabad beszerelni az FM459 modult. Az FM459 modulnak egy másik fontos funkciója az ZM438 modullal együtt, hogy továbbadja a max. öt alállomás legnagyobb hőigényét (pl. Logamatic 4323) a Logamatic 4324 vezérlőkészüléknek, a 0-10 V-os bemeneten keresztül. Alállomások beiktatására a CAN-BUS interfészen keresztül nincs lehetőség. A magas hőmérsékletű kazán konstans hőmérsékletű üzemeltetésére lehetőség van az FM V-os bemenetének a speciális beállításával. Ezzel kapcsolatban a közelebbi információkat lásd a 6.2. fejezetben. Különleges követelmények az FM459 modullal szemben Amikor az FM459 modullal különféle elemeket üzemeltetnek, a következőket kell figyelembe venni: B A ZM435 kazánkijelzőt nem lehet a Logamatic 4324 szabályozókészülékhez alkalmazni, mert az bizonyos körülmények között helytelen értékeket jelez. 10 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

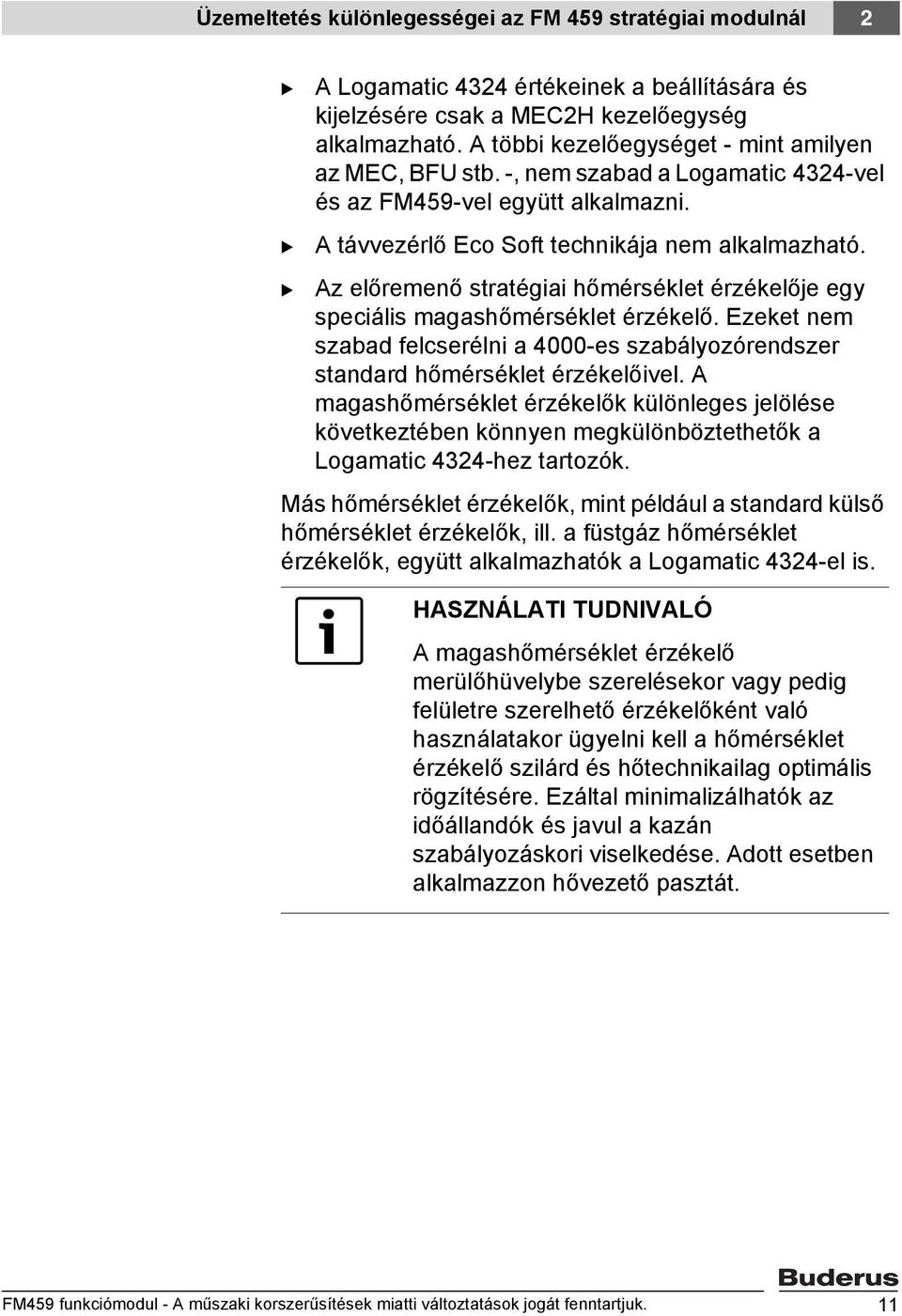

11 Üzemeltetés különlegességei az FM 459 stratégiai modulnál 2 B B B A Logamatic 4324 értékeinek a beállítására és kijelzésére csak a MEC2H kezelőegység alkalmazható. A többi kezelőegységet - mint amilyen az MEC, BFU stb. -, nem szabad a Logamatic 4324-vel és az FM459-vel együtt alkalmazni. A távvezérlő Eco Soft technikája nem alkalmazható. Az előremenő stratégiai hőmérséklet érzékelője egy speciális magashőmérséklet érzékelő. Ezeket nem szabad felcserélni a 4000-es szabályozórendszer standard hőmérséklet érzékelőivel. A magashőmérséklet érzékelők különleges jelölése következtében könnyen megkülönböztethetők a Logamatic 4324-hez tartozók. Más hőmérséklet érzékelők, mint például a standard külső hőmérséklet érzékelők, ill. a füstgáz hőmérséklet érzékelők, együtt alkalmazhatók a Logamatic 4324-el is. HASZNÁLATI TUDNIVALÓ A magashőmérséklet érzékelő merülőhüvelybe szerelésekor vagy pedig felületre szerelhető érzékelőként való használatakor ügyelni kell a hőmérséklet érzékelő szilárd és hőtechnikailag optimális rögzítésére. Ezáltal minimalizálhatók az időállandók és javul a kazán szabályozáskori viselkedése. Adott esetben alkalmazzon hővezető pasztát. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 11

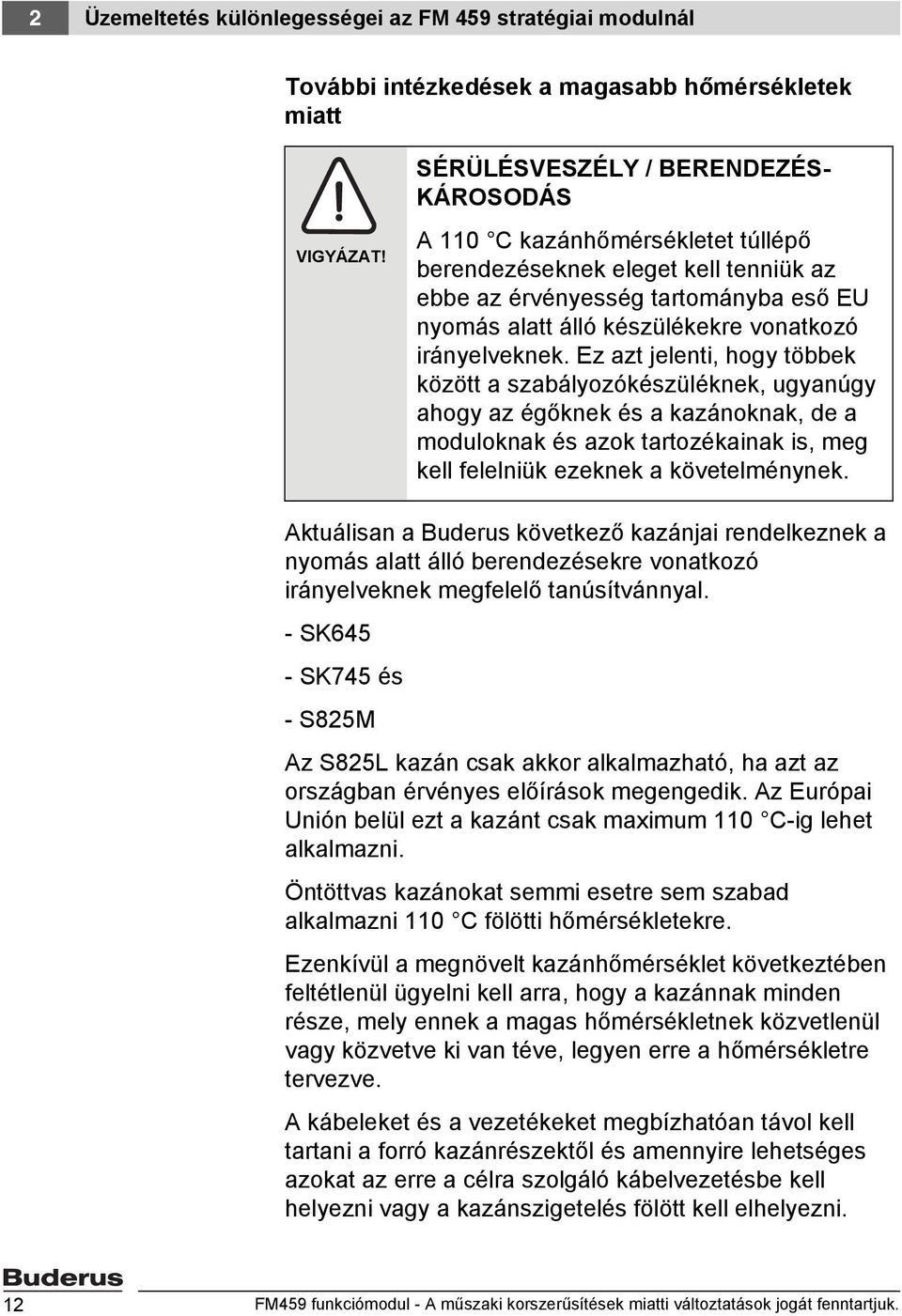

12 2 Üzemeltetés különlegességei az FM 459 stratégiai modulnál További intézkedések a magasabb hőmérsékletek miatt VIGYÁZAT! SÉRÜLÉSVESZÉLY / BERENDEZÉS- KÁROSODÁS A 110 C kazánhőmérsékletet túllépő berendezéseknek eleget kell tenniük az ebbe az érvényesség tartományba eső EU nyomás alatt álló készülékekre vonatkozó irányelveknek. Ez azt jelenti, hogy többek között a szabályozókészüléknek, ugyanúgy ahogy az égőknek és a kazánoknak, de a moduloknak és azok tartozékainak is, meg kell felelniük ezeknek a követelménynek. Aktuálisan a Buderus következő kazánjai rendelkeznek a nyomás alatt álló berendezésekre vonatkozó irányelveknek megfelelő tanúsítvánnyal. - SK645 - SK745 és - S825M Az S825L kazán csak akkor alkalmazható, ha azt az országban érvényes előírások megengedik. Az Európai Unión belül ezt a kazánt csak maximum 110 C-ig lehet alkalmazni. Öntöttvas kazánokat semmi esetre sem szabad alkalmazni 110 C fölötti hőmérsékletekre. Ezenkívül a megnövelt kazánhőmérséklet következtében feltétlenül ügyelni kell arra, hogy a kazánnak minden része, mely ennek a magas hőmérsékletnek közvetlenül vagy közvetve ki van téve, legyen erre a hőmérsékletre tervezve. A kábeleket és a vezetékeket megbízhatóan távol kell tartani a forró kazánrészektől és amennyire lehetséges azokat az erre a célra szolgáló kábelvezetésbe kell helyezni vagy a kazánszigetelés fölött kell elhelyezni. 12 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

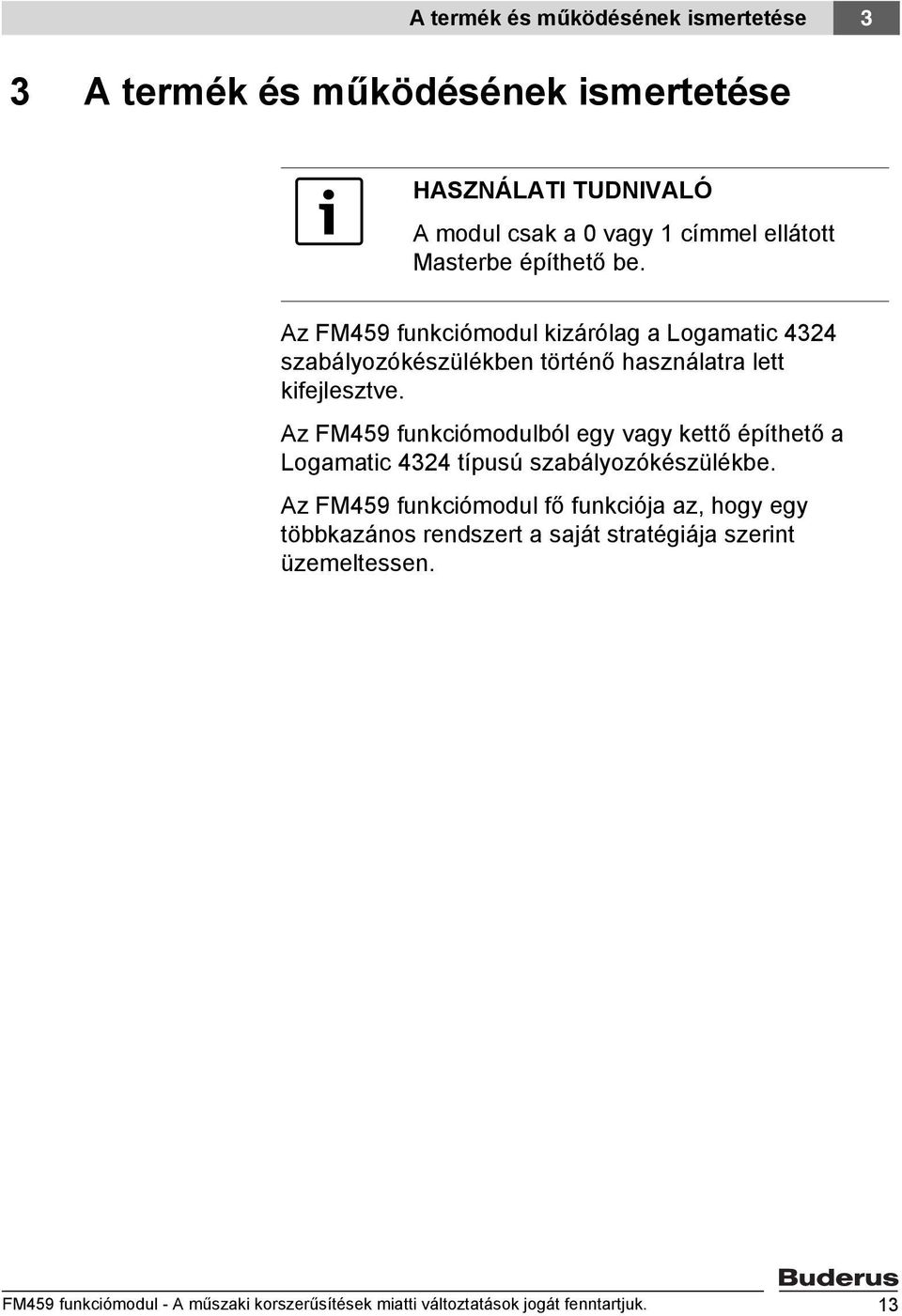

13 A termék és működésének ismertetése 3 3 A termék és működésének ismertetése HASZNÁLATI TUDNIVALÓ A modul csak a 0 vagy 1 címmel ellátott Masterbe építhető be. Az FM459 funkciómodul kizárólag a Logamatic 4324 szabályozókészülékben történő használatra lett kifejlesztve. Az FM459 funkciómodulból egy vagy kettő építhető a Logamatic 4324 típusú szabályozókészülékbe. Az FM459 funkciómodul fő funkciója az, hogy egy többkazános rendszert a saját stratégiája szerint üzemeltessen. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 13

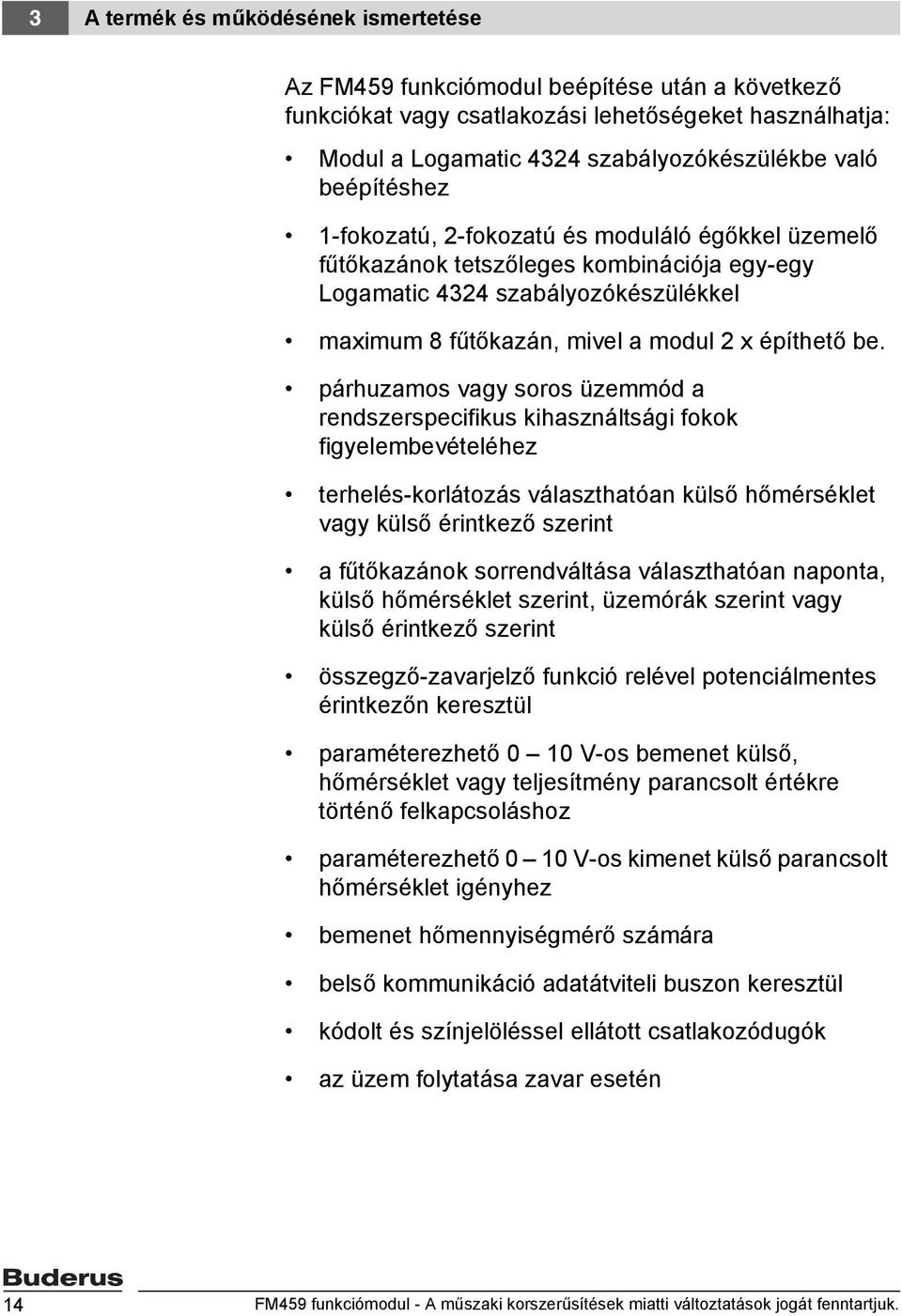

14 3 A termék és működésének ismertetése Az FM459 funkciómodul beépítése után a következő funkciókat vagy csatlakozási lehetőségeket használhatja: Modul a Logamatic 4324 szabályozókészülékbe való beépítéshez 1-fokozatú, 2-fokozatú és moduláló égőkkel üzemelő fűtőkazánok tetszőleges kombinációja egy-egy Logamatic 4324 szabályozókészülékkel maximum 8 fűtőkazán, mivel a modul 2 x építhető be. párhuzamos vagy soros üzemmód a rendszerspecifikus kihasználtsági fokok figyelembevételéhez terhelés-korlátozás választhatóan külső hőmérséklet vagy külső érintkező szerint a fűtőkazánok sorrendváltása választhatóan naponta, külső hőmérséklet szerint, üzemórák szerint vagy külső érintkező szerint összegző-zavarjelző funkció relével potenciálmentes érintkezőn keresztül paraméterezhető 0 10 V-os bemenet külső, hőmérséklet vagy teljesítmény parancsolt értékre történő felkapcsoláshoz paraméterezhető 0 10 V-os kimenet külső parancsolt hőmérséklet igényhez bemenet hőmennyiségmérő számára belső kommunikáció adatátviteli buszon keresztül kódolt és színjelöléssel ellátott csatlakozódugók az üzem folytatása zavar esetén 14 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

15 A termék és működésének ismertetése Előlap 105 C 1. ábra Az FM459 funkciómodul előlapja 1 4. fűtőkazán engedélyezve LED 2 3. fűtőkazán engedélyezve LED 3 2. fűtőkazán engedélyezve LED 4 1. fűtőkazán engedélyezve LED 5 "Modulzavar" LED (piros) általános modulzavar 6 A LED melegvíz az EMS 1. fűtőkazántól aktív (nem funkcionál) 7 Előremenő túl hideg, ezért teljesítmény-növelés LED 8 Előremenő túl meleg, ezért teljesítmény-csökkentés LED 9 Füstgázteszt aktív LED T FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 15

16 3 A termék és működésének ismertetése 3.2 A modulpanelen lévő kapcsolók Modulazonosító kapcsoló Figyelem: ennek a kapcsolónak mindig az FM458-on kell állnia. Állás Funkció 8 A modul FM459 modulként jelentkezik be. 16 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

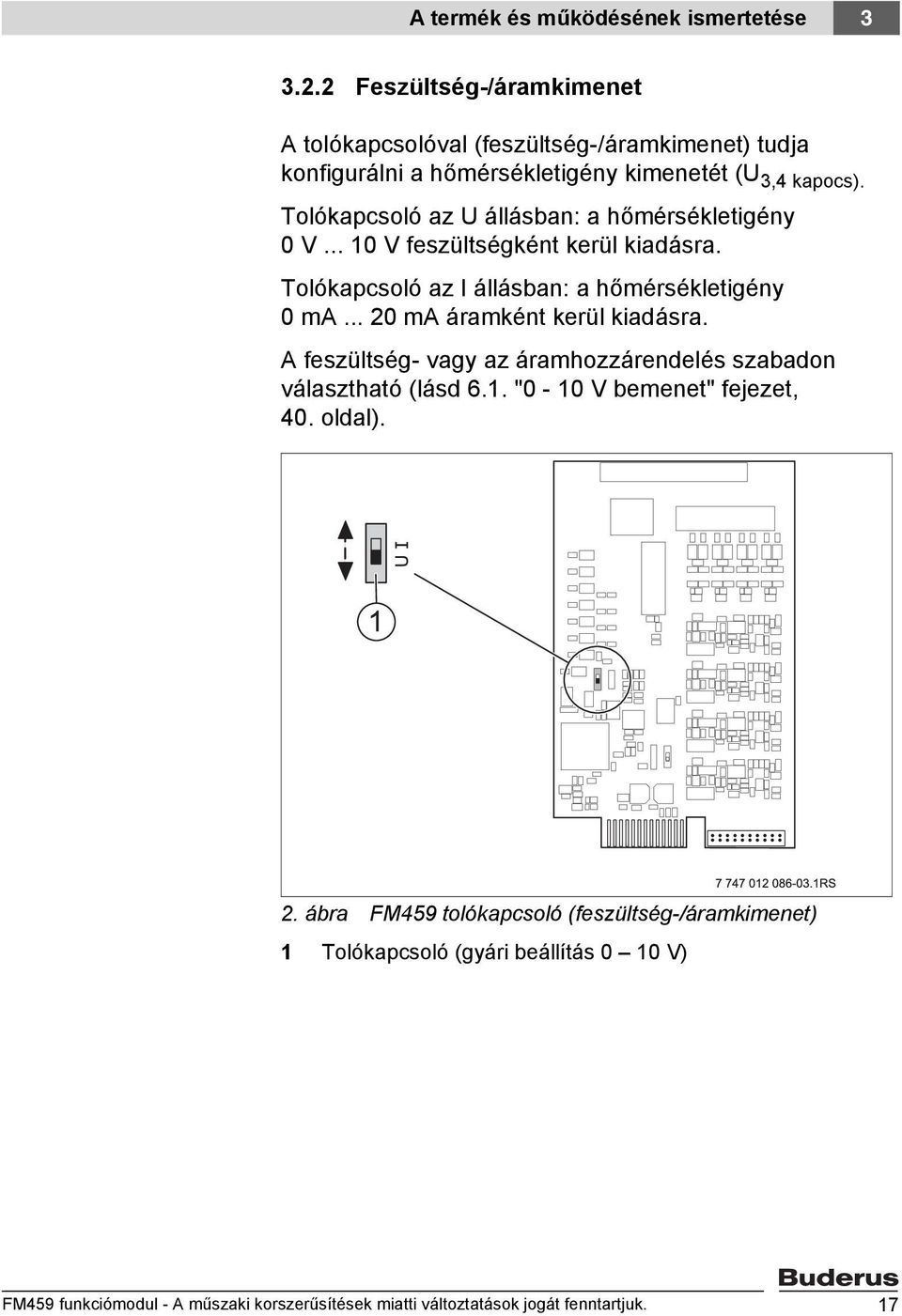

17 A termék és működésének ismertetése Feszültség-/áramkimenet A tolókapcsolóval (feszültség-/áramkimenet) tudja konfigurálni a hőmérsékletigény kimenetét (U 3,4 kapocs). Tolókapcsoló az U állásban: a hőmérsékletigény 0 V V feszültségként kerül kiadásra. Tolókapcsoló az I állásban: a hőmérsékletigény 0 ma ma áramként kerül kiadásra. A feszültség- vagy az áramhozzárendelés szabadon választható (lásd 6.1. "0-10 V bemenet" fejezet, 40. oldal). 2. ábra FM459 tolókapcsoló (feszültség-/áramkimenet) 1 Tolókapcsoló (gyári beállítás 0 10 V) FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 17

18 3 A termék és működésének ismertetése 3.3 Az alkalmazott fogalmak magyarázata es fűtőkazánok! Azok a fűtőkazánok a 4000-es kazánok, amelyek az 1. fokozathoz alkalmas szabványos 7-pólusú égőcsatlakozón, illetve a 2. fokozathoz vagy a modulációhoz alkalmas szabványos 4-pólusú égőcsatlakozón keresztül csatlakoznak a Logamatic 4324 szabályozókészülékre. HASZNÁLATI TUDNIVALÓ Az EU-n belül a > 110 C kazán biztonsági határhőmérséklet kikapcsolású kazánok közül aktuálisan csak a következő Buderus kazánok alkalmazhatók. B B B SK645 SK745 S825M. Az S825L kazán csak akkor alkalmazható, ha azt az országban érvényes előírások (az EU-n kívül) megengedik. 18 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

19 A termék és működésének ismertetése Soros üzemmód A soros üzemmódnál a sorrendben következő fűtőkazánt csak akkor engedélyezi a szabályozó, ha az előző kazán teljesítményigénye elérte a 100 %-ot. 3. ábra "Párhuzamos üzemmód" diagram 1 1. fűtőkazán (moduláló égő) 2 2. fűtőkazán (moduláló égő) 3 3. fűtőkazán (moduláló égő) 4 Be-/Ki üzem x A fűtési rendszer összteljesítménye y A fűtési rendszer fűtési terhelése FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 19

20 3 A termék és működésének ismertetése Párhuzamos üzemmód A párhuzamos üzemmódban a fűtőkazánok közösen illesztik teljesítményüket a hőigényhez. Ebben az üzemmódban a stratégiai funkció először az 1. fűtőkazán alapfokozatát, utána a 2. fűtőkazán alapfokozatát stb. engedélyezi Ha már minden fűtőkazán az alapfokozatában üzemel, akkor ezzel párhuzamosan zajlik valamennyi kazán modulációja. 4. ábra "Párhuzamos üzemmód" diagram 1 1. fűtőkazán 2 2. fűtőkazán 3 3. fűtőkazán 4 Be-/Ki üzem x A fűtési rendszer összteljesítménye 20 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

21 A termék és működésének ismertetése Kazánsorrend Az FM459 funkciómodul az egyes teljesítményfokozatok és azok engedélyezése mellett a kazánkapcsolás sorrendjét is irányítja. Ezzel határozza meg, hogy melyik fűtőkazán mikor dolgozzon vezérkazánként, és hogy történjen-e, illetve mitől függően történjen sorrendváltás. A különböző kazánkapcsolások sorrendjei automatikusan (az FM459 által) vagy kézzel definiálhatók. A sorrendváltáshoz öt beállítási lehetőség áll rendelkezésre: "Nincs sorrendváltás" kazánsorrend-átkapcsolás (kézi kazánsorrend) A rendszer üzemeltetője fix kazánsorrendet ad meg, amelyet állandóan betart a rendszer. Az MEC2H kezelőegység szervizszintjén a "Nincs sorrendváltás" stratégiát kell beállítani. Napi sorrendváltás A stratégiai funkció minden nap 00:00 órakor ciklikusan egy másik kazánsorrendre kapcsol át. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 21

22 3 A termék és működésének ismertetése Kazánsorrend-átkapcsolás üzemórák szerint A kazánsorrend kiválasztása üzemórák szerint történik. Azaz a stratégiai funkció 00:00 órakor akkor kapcsol át egy másik kazánsorrendre, ha az adott vezérkazán túllépte a számára beállított üzemóraszámot. 5. ábra Kazánsorrend-átkapcsolás üzemórák szerint 1 1. fűtőkazán 2 2. fűtőkazán 3 3. fűtőkazán 4 Vezérkazán-csere 5 A fűtési rendszer üzemórái 22 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

23 A termék és működésének ismertetése 3 Kazánsorrend-átkapcsolás külső hőmérséklet szerint Az A, B, C és D kazánsorrend átkapcsolása a külső hőmérséklet függvényében történik. A hőmérsékletátkapcsolási küszöbértékek szabadon beállíthatók (beállítások: lásd 7.5. "Sorrendváltás" fejezet, 53. oldal). A következő táblázat egy példát mutat be a különböző kazánsorrendekre (FM459 által vezérelt automatikus üzem esetén). kazánok darabszáma 4. zóna D sorrend 3. zóna C sorrend 2. zóna B sorrend 1. zóna A sorrend Hőmérsékletátkapcsolási küszöbértékek 5 C 10 C 15 C 1. tábl. Gyári beállítású kazánsorrendek (automatikus) Terhelés-korlátozás A terhelés-korlátozás (beállítás: lásd 7.6. "Terheléskorlátozás" fejezet, 62. oldal) akadályozza meg a csak korlátozott ideig tartó nagy hőigények esetén a követőkazánok szükségtelen bekapcsolását. A terhelés-korlátozási funkcióval lehet a fűtőkazánok számát alacsony rendszerterheléshez illeszteni, például tavaszal vagy ősszel. A szükségtelen fűtőkazánokat letiltja a stratégiai modul. A terhelés-korlátozás azonban megszűnik, ha egyes fűtőkazánok üzemzavara miatt nincs biztosítva az elegendő hőellátás. A következő függőségek létezhetnek a követőkazánok terhelés-korlátozási funkció által történő tiltására. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 23

24 3 A termék és működésének ismertetése Terhelés-korlátozás külső hőmérséklet szerint Ez a funkció egy beállítható külső hőmérséklet függvényében (beállítási tartomány 0 C-tól +30 C-ig) automatikusan letiltja a követőkazánokat. 6. ábra "Terhelés-korlátozás külső hőmérsékletnél "diagram 1 3. zóna 2 2. zóna 3 1. zóna x y hőmérséklet küszöbértékek a fűtőkazánok darabszáma A kazánok számától függően max. 2 hőmérséklet küszöbérték definiálható. Ezáltal a külső hőmérséklet tartomány max. 3 zónára osztható fel. Az 1. zóna a magas külső hőmérsékletű tartomány. Ehhez a zónához beállítható az engedélyezett fűtőkazánok száma. A külső hőmérséklet csökkenésével további fűtőkazánok engedélyezésére kerül sor. A 3. zónában minden fűtőkazán engedélyezhető. 3-nál több fűtőkazánból álló fűtési rendszerekben ilyenkor a 2. zónában elcsúsztatva történik a fűtőkazánok engedélyezése (beállítás: lásd 7.6. "Terhelés-korlátozás" fejezet, 62. oldal). 24 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

25 A termék és működésének ismertetése 3 Terhelés-korlátozás külső potenciálmentes érintkezőn keresztül A külső potenciálmentes érintkező segítségével (kivitelezéskor az FM459 funkciómodul EL kapcsaira kell bekötni) beállítható számú fűtőkazán tiltható le. Minden kazán letiltható. Például külső hőforrások esetén így lekapcsolhatók a fűtőkazánok. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 25

26 4 Szerelés 4 Szerelés 4.1 Szállítási terjedelem B Ellenőrizze a szállítmány teljességét FM C T 7. ábra Az FM459 funkciómodul szállítási terjedelme 1 Hővezető paszta 2 6mm-es magashőmérséklet érzékelők (csak az FM459 vagy az R4324 modullal együtt) a 1/2 -os merülőhüvelyben [6] vagy adapterlemezzel [7] alkalmazhatók felületre szerelhető érzékelőként 3 FM459 funkciómodul (a csatlakozókapcsok a modulon vannak) 4 Rögzítő rugó a felületre szerelhető érzékelőhöz 5 Rögzítő lemez a felületre szerelhető érzékelőhöz 6 1/2 -os merülőhüvely 7 Adapterlemez a felületre szerelhető érzékelőhöz Nem szerepelnek az ábrán: kezelési útmutató, szervizutasítás, kapcsolási rajz 26 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

27 Szerelés Szoftver verziók ellenőrzése Az érzékelő szerelésére a következő lehetőségek vannak a) a merülőhüvelybe a 6 mm-es érzékelőt, amennyire csak lehetséges tolja be a 1/2 -os merülőhüvelybe, adott esetben alkalmazzon hővezető pasztát és csavarja fel a csavart. b) felületre szerelhető érzékelőként az adapterlemezt óvatosan tolja a 6 mm-es körérzékelő fölé az ütközésig és ezt követően könnyedén nyomja össze az adapterlemez fogait, hogy az érzékelő rögzítve legyen az adapterlemezben. Ezután a rögzítőlemezt és a rögzítőrugót, továbbá az érzékelőt az adapterlemezzel együttesen teljes felületével nyomja a csövezésre. A CM 431 vezérlő modul szoftver verziója legalább 8.xx és az MEC2H kezelőegység szoftver-verziója legalább 1.xx legyen. B HASZNÁLATI TUDNIVALÓ A magashőmérséklet érzékelő merülőhüvelybe szerelésekor vagy pedig felületre szerelhető érzékelőként való használatakor ügyelni kell a hőmérséklet érzékelő szilárd és hőtechnikailag optimális rögzítésére. Ezáltal minimalizálhatók az időállandók és javul a kazán szabályozáskori viselkedése. Adott esetben alkalmazzon hővezető pasztát. Az FM459 funkciómodul beépítése előtt a szervizszinten ellenőrizze a CM 431 vezérlőmodul (verzió 8.xx-től) és a MEC2H kezelőegység (verzió 1.xx-től) szoftver verzióját. Részletesebb információk bármelyik Buderus képviseletnél kaphatók. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 27

28 T B 4 Szerelés 4.3 Beépítés Logamatic 4324 szabályozókészülékbe Az FM459 funkciómodul a Logamatic 4324 szabályozókészülék Logamatic 4000-es sorozatához tartozó bármelyik szabad csatlakozási helyébe bedugaszolható (pl csatlakozási hely). HASZNÁLATI TUDNIVALÓ A modul csak az ECO-CAN-Bus 0 vagy 1 címmel ellátott masterszabályozókészülékbe építhető be C 105 C MEC2H MEC TEST Buderus MEC2H(R4324) T 8. ábra A csatlakozási helyek hozzárendelése 1 1. csatlakozási hely, pl. FM459 (stratégiai modul többkazános rendszereknél) 28 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

29 Szerelés Be- és kimenetek csatlakoztatása Az FM459 funkciómodul hátoldalán fent a kisfeszültségű kapcsok és a 230 V-os kimenetek állnak a rendelkezésére. A kapocsléceken a hozzájuk tartozó csatlakozódugóknak megfelelő felirattal ellátott színes címkék találhatók. A csatlakozódugók színjelöléssel vannak ellátva és kódoltak. B Be- és kimenetek helyes csatlakoztatása. További tudnivalók lásd 4.7. "Ajánlott hidraulikák" fejezet, 33. oldal. 9. ábra Megjelölés AS Ismertetés összegző-zavarjelzés kimenet, potenciálmentes min. kapcsolási teljesítmény 12 V/20 ma max. kapcsolási teljesítmény 230 V/ 5 A 2. tábl. Be- és kimenetek (kapocsjelölések) FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 29

30 4 Szerelés 4.5 Érzékelő csatlakoztatása Az FM459 funkciómodul hátoldalán fent találhatók az érzékelő-csatlakozók. A kapocsléceken a hozzájuk tartozó csatlakozódugóknak megfelelő felirattal ellátott színes címkék találhatók. A csatlakozódugók színjelöléssel vannak ellátva és kódoltak. Az alkalmazott érzékelő-jelölések magyarázata Megjelölés FVS Fühler Vorlauf Strategie (stratégia előremenő érzékelő) ZW Zählereingang Wärmemengen zähler (hőmennyiség mérő mérőbemenet) EL U in 1 / 2 U out 3 / 4 Eingang Lastbegrenzung (terhelés korlátozás bemenet) Bemenet 0 10 V feszültség számára 0 10 V-os kimenet 3. tábl. Érzékelő csatlakozások Funkció Ez az érzékelő a többkazános rendszer szabályozására szolgál, a fűtőkazánok hőátadási pontját definiálja a rendszer felé (rendszer előremenő). Erre a kapocsra potenciálmentes érintkezőn keresztül csatlakoztatható egy külső hőmennyiségmérő, amely a statisztika-funkcióban értékelhető ki. Opcionális: bemenet külső kazánsorrend-váltáshoz. Ezen a bemeneten keresztül üzemeltethető kívülről a rendszer vagy előremenő hőmérséklettől vagy teljesítménytől függően, referenciapont a rendszer előremenő érzékelő. Ezeken a bemeneteken keresztül kerülnek az alállomások hőigényei a 0 10V-os kimeneteiken keresztül a ZM438 modulon át a Logamatic 4324 szabályozáshoz. Ez a kimenet informálja a külső szabályozórendszert a rendszer pillanatnyi parancsolt hőmérsékletéről. 30 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

31 Szerelés A kazánszám hozzárendelése HASZNÁLATI TUDNIVALÓ Ügyeljen arra, hogy az érzékelőket helyesen csatlakoztassa és helyes pozíciókba szerelje fel. További tudnivalók lásd 4.7. "Ajánlott hidraulikák" fejezet, 33. oldalff. HASZNÁLATI TUDNIVALÓ 2 db FM459 modul használata esetén a hőmérséklet érzékelőket, a hőmennyiségmérőt vagy a külső kazánsorrendet és a külső terheléskorlátozást a bal oldali modulra kell csatlakoztatni (amelyre az 1. fűtőkazán csatlakozik). Ha parancsolt hőmérséklet megadásaként minden modulnál a feszültség-bemenetekre történik a csatlakoztatás, akkor a stratégiához a legmagasabb hőmérsékletet használja a modul. A feszültség- és zavarjelzőkimenetek mindkét modulnál azonosak. A fűtőkazánok az 1-es kazánszámtól kezdve emelkedő sorszámozással vannak ellátva. A kazánszám megadása a következőképpen történik 4000-es fűtőkazánoknál a CAN-buszcím beállításával (cím-kódkapcsoló), Fontos: a kazánszám hozzárendelésének egyértelműnek kell lennie. Minden kazánszámot csak egyszer szabad megadni! HASZNÁLATI TUDNIVALÓ A kazánsorrend funkció használja a kazánszámot és paraméterrel szabadon beállítható. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 31

32 4 Szerelés 1. alkalmazási eset: Ha több 4000-es fűtőkazán van, akkor mindegyik kazán fel van szerelve egy R4324 szabályozókészülékkel. Az első kazán szabályozókészülékéhez van beszerelve az FM459, ez van beállítva a CAN cím 1-re. A követőkazánokat emelkedő sorrendben CAN cím 2-es, 3-as stb. számmal kell sorszámozni. 105 C 10. ábra Többkazános rendszer Logamatic 4324 szabályozással T 1 Fűtőkazán 1 (R4324 szabályozókészülék 1-es ECO-CAN-Bus címmel) 2 Fűtőkazán 2 (R4324 szabályozókészülék 2-es ECO-CAN-Bus címmel) 3 Fűtőkazán 3 (R4324 szabályozókészülék 3-as ECO-CAN-Bus címmel) 32 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

33 Szerelés Ajánlott hidraulikák Az ajánlott és a következőkben bemutatásra kerülő hidraulikus kapcsolások a hőtermelők fajtájához illeszkednek és az FM459 funkciómodullal lehetséges hidraulikák választékát ábrázolják. A 4000-es fűtőkazánokat egy-egy Logamatic 4324 szabályozókészülékkel kell felszerelni. Minden hidraulikus kapcsoláshoz fel vannak sorolva a megfelelő beállítási paraméterek. VIGYÁZAT! BERENDEZÉS-KÁROSODÁS Az ebben a fejezetben bemutatott hidraulikák kizárólag vázlatos ábrázolásúak és arra szolgálnak, hogy pozícionálni lehessen a szükséges, ill. a lehetséges érzékelőket, szivattyúkat és állítóműveket. Itt az áttekinthetőség érdekében tudatosan lemondtunk néhány szükséges hidraulikus elemről, mint például túláramszelepek, tágulási tartályok stb. B A hidraulikát a mindenkori műszaki színvonalnak megfelelően szerelje. Megjelölés Megjelölés DV Motoros gyűrűs fojtószelep RK Fűtőkazán visszatérő FA Külső hőmérséklet érzékelő RV Strangszabályozó szelep FK Kazánvíz hőmérséklet érzékelő RWT Hőcserélő visszatérő FVS Fühler Vorlauf Strategie (stratégia előremenő érzékelő) SR Keverőszelep visszatérő HT Magas hőmérsékletű fűtőkör VK Kazán előremenő NT Alacsony hőmérsékletű fűtőkör VWT Hőcserélő előremenő PK Kazánköri szivattyú 4. tábl. A hidraulikákban alkalmazott jelzések FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 33

34 4 Szerelés es fűtőkazán hidraulikus váltón keresztül 4 kazánberendezés; a fűtőkazánok hidraulikus váltón keresztül beiktatva (nyomásmentes elosztó) Fontos tudnivaló: B A követőkazánok üzemi feltételeinek a betartása és hidraulikus lezárása kazánkörön keresztül történik (vagy kazánköri szivattyúval és 3-járatú kazánköri szeleppel vagy kazánköri szivattyúval és gyűrűs fojtószeleppel) T 11. ábra 1. hidraulikus kapcsolás es fűtőkazán 1: pl. SK es fűtőkazán 2: pl. SK es fűtőkazán 3: pl. SK es fűtőkazán 4: pl. SK745 5 Logamatic 4324 FM459-el 6 Logamatic Logamatic Logamatic FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

35 Szerelés 4 szám Paraméterek Beállítás Ismertetés 1. Fűtőkazánok száma 4 2. Maximális rendszer hőmérséklet 105 C rendszertől függő 3. Hidraulikus szétválasztás igen 4. Sorrendváltás (7.5. fejezetbet, 53. oldal) Nincs megadva rendszertől függő 5. Terhelés-korlátozás (7.6. fejezetbet, Nincs megadva rendszertől függő 62. oldal) 6. Üzemmód Nincs megadva rendszertől függő 7. Vezérkazán utánfutási idő (szivattyú) 60 perc 8. Követőkazán utánfutási idő 5 perc FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 35

36 4 Szerelés Alállomások hőigénye (R4323) 0 10V interfészen keresztül 2 kazánberendezés FM459 stratégiai modullal a vezérkazánban (CAN cím 1). Logamatic 4323 alállomás különböző fűtőkörökkel. 1 U ZM433 2 U FM T 12. ábra 2. hidraulikus kapcsolás 1 Logamatic 4323t ZM433-al 2 Hőigény a 0 10V interfészen keresztül a Logamatic 4323-tól a Logamatic 4324-ra FM459-el 3 Logamatic 4324 FM459-el 4 Logamatic es fűtőkazán 1: pl. SK es fűtőkazán 2: pl. SK FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

37 Az FM459 funkciói 5 5 Az FM459 funkciói 5.1 Kezelés az MEC2H-val A következő pontokban elmagyarázzuk, hogyan használhatja és az MEC2H kezelőegységen hogyan állíthatja be a különböző funkciókat. SZERVIZSZINT ált. adatok Szervizszint behívása A Logamatic 4324 típusú szabályozókészülékének mindenkori szervizutasítása pontosan ismerteti, hogyan kezelje az MEC2H kezelőegységet. Itt most rövid áttekintést kap az MEC2H kezelőegység kezeléséről. Az MEC2H két kezelési szinttel (1. szint zárt kezelőfedélnél és 2. szint nyitott kezelőfedélnél) és egy szervizszinttel (kódkulccsal érhető el) rendelkezik. A szervizszinten különféle főmenük állnak a rendelkezésére, amelyek almenüiben végezheti el a szabályozókészülékek beállításait. 1 1 Kijelző 2 Forgatógomb 3 Funkciógombok 2 3 A szervizszintre történő belépéshez addig nyomja ezt a nyomógomb-kombinációt (kódkulcs), amíg a kijelzőn meg nem jelenik a "SZERVIZSZINT ált. adatok" szöveg. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 37

38 5 Az FM459 funkciói 5.2 Az FM459 funkciómodul beiktatása a szabályozókészülékbe Az FM459 funkciómodul bekötése az MEC2Hsíkra Miután beépítette az FM459 funkciómodult ( lásd a "Modulok 43xx típusú szabályozókészülékekhez" c. szerelési utasítást), a bekapcsolás után szabályozókészüléke automatikusan felismeri azt. HASZNÁLATI TUDNIVALÓ Ha nem történik meg automatikusan az FM459 funkciómodul felismerése, akkor azt az MEC2H kezelőegység segítségével kézzel kell installálnia Az FM459 funkciómodul kézi bekötése a MEC2H-síkra Hívja be a szervizszintet. Addig forgassa a forgatógombot, amíg meg nem jelenik a kijelzőn a "SZERVIZSZINT modulválasztás" szöveg. SZERVIZSZINT A kijelzőn megjelenik a főmenü. modulválasztás Az "MODULVÁLASZTÁS" főmenübe való belépéshez nyomja meg a "kijelzés" gombot. 38 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

39 Az FM459 funkciói 5 MODULVÁLASZTÁS A. hely kazánmodul ZM 437 A kijelzőn megjelenik a "MODULVÁLASZTÁS" - A. hely". Forgassa a forgatógombot addig a pozícióig (csatlakozási hely), amelyre az FM459 funkciómodult installálni kell. Az FM459 funkciómodul például a 2. helyre legyen installálva. Tartsa megnyomva a "kijelzés" gombot (az alsó sorban látható szöveg villogni kezd) és addig forgassa a forgatógombot, amíg meg nem jelenik a kijelzőn az FM459 funkciómodul. Engedje el a "kijelzés" gombot. Nyomja meg a "vissza" gombot. MODULVÁLASZTÁS 2. hely stratégiai modul FM459 Az FM459 funkciómodulnak ("stratégiai modul") a 2. helyre való installálása megtörtént. Az 1. kezelési szintre való belépéshez nyomja meg háromszor a "vissza" gombot vagy csukja be a kezelőfedelet. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 39

40 6 Általános adatok 6 Általános adatok V bemenet Amint bekerül a szabályozóba egy 0 10 V bemenetű modul, a következő maszkok jelennek meg az alábbi táblázatnak megfelelően: Modul Név Hőmérsékletfüggő szabályozás FM448 Zavarjelzö modul X Teljesítményfüggő szabályozás FM459 stratégiai modul X X Hívja be a szervizszintet. "ÁLTALÁNOS ADATOK" jelenik meg első főmenüként. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külső hőm."). Általános adatok A kijelzőn megjelenik a behívott almenü. min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik a "0 10 V bemenet" almenü. + Általános adatok 0-10 V bemenet hőm.függő szab. Nyomja meg és tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "hőm.függő szab."). A kijelzőn megjelenik a beállított érték. A beállítás tárolásához engedje el a "kijelzés" gombot. 40 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

41 Általános adatok V bemenet Beviteli tartomány ki hőm.függő szab. telj.függő szab. Gyári beállítás hőm.függő szab. 6.2 Hőmérsékletfüggő szabályozás, 0 10 V bemenet Ha a "hőmérsékletfüggő szabályozás" 0 10 V bemenetet választotta, akkor igény esetén a külső 0 10 V bemenet számára illesztheti a kezdő- és a végpontot. A következő állíthatja be: C-ban a 0 V-hoz tartozó parancsolt értéket ("hőm.függő szab. 0 V megfelel") C-ban a 10 V-hoz tartozó parancsolt értéket ("hőm.függő szab. 10 V megfelel") Ezekből az értékekből a következő lineáris jelleggörbe adódik: 13. ábra 0 10 V bemenet T x y bemeneti feszültség V-ban (gyári beállítás) Parancsolt kazánhőmérséklet C-ban FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 41

42 6 Általános adatok Általános adatok A jelleggörbe kezdeti értékére (bekapcsolási pont) pozitív jelleggörbe esetén 0,6 V van meghatározva, a 13. ábra mutatja a gyári beállítást. Hívja be a szervizszintet. "ÁLTALÁNOS ADATOK" jelenik meg első főmenüként. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "min. külső hőm."). A kijelzőn megjelenik a behívott almenü. min. külsö höm. -10 C Addig forgassa a forgatógombot, amíg meg nem jelenik a "hőm.függő szab. 0 V megfelel", ill. "hőm.függő szab. 10 V megfelel" jelenik meg. + Nyomja meg és tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "5 C"). Általános adatok höm.függö szab. 0 V megfelel 5 C A kijelzőn megjelenik a beállított érték. A beállítás tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. Addig forgassa a forgatógombot, amíg meg nem jelenik a "hőm.függő szab. 10 V megfelel" almenü. 42 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

43 Általános adatok 6 + Nyomja meg és tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "105 C"). Általános adatok höm.függö szab. 10 V megfelel 105 C A kijelzőn megjelenik a beállított érték. A beállítás tárolásához engedje el a "kijelzés" gombot. Hőmérsékletfüggő szabályozás 0 V Hőmérsékletfüggő szabályozás 10 V Beviteli tartomány Gyári beállítás 5 C 115 C 5 C 5 C 115 C 105 C HASZNÁLATI TUDNIVALÓ Ha negatív meredekségű jelleggörbét kell paraméterezni, pl. 0 V = 105 C, akkor ügyeljen arra, hogy a szabályozó minden 0 10 V bemenete be legyen kötve. Ugyanis a nyitott bemenet 0 V-nak és így pl. 105 C-nak felel meg. Az igényt esetleg egy szabályozó minden 0 10 V bemenetére párhuzamosan kellene rákapcsolni. HASZNÁLATI TUDNIVALÓ Ha a kazánokat konstans hőmérsékleten akarja üzemeltetni, akkor a 0 V-ot és a 10 V- ot egyformán kell beállítani, a konstans hőmérséklet értékre. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 43

44 6 Általános adatok 6.3 Teljesítményfüggő szabályozás 0 10 V bemenet A 0 10 V bemenet teljesítmény-vezérléshez is használható. Ha a 0 10 V bemenet teljesítmény-vezérlést választott, akkor szükség esetén a jelleggörbét a külső teljesítményfüggő szabályozáshoz illesztheti. A következő állíthatja be: a 0 V-hoz tartozó parancsolt teljesítményértéket ("telj.függő szab. 0 V megfelel") a 10 V-hoz tartozó parancsolt teljesítményértéket ("telj.függő szab. 10 V megfelel") Ezekből az értékekből a következő lineáris jelleggörbe adódik: 14. ábra 0 10 V bemenet x y bemeneti feszültség V-ban (gyári beállítás) teljesítményigény %-ban A jelleggörbe kezdeti értékére (bekapcsolási pont) pozitív jelleggörbe esetén 0,6 V van meghatározva. 44 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

45 Általános adatok 6 HASZNÁLATI TUDNIVALÓ Ha negatív meredekségű jelleggörbét kell paraméterezni, pl. 0 V = 100 % teljesítmény, akkor ügyeljen arra, hogy az ebben a szabályozóban lévő összes 0 10 V bemenet be legyen kötve. Ugyanis egy nyitott bemenet 0 V-nak felel meg és 100 % teljesítményigényt jelentene. Az igényt esetleg egy szabályozó minden 0 10 V bemenetére párhuzamosan kellene rákapcsolni. Hívja be a szervizszintet. "ÁLTALÁNOS ADATOK" jelenik meg első főmenüként. Addig forgassa a forgatógombot, amíg meg nem jelenik a "KAZÁNJELLEMZŐK" főmenü. Almenü behívásához nyomja meg a "kijelzés" gombot (itt: "kazán száma"). Addig forgassa a forgatógombot, amíg meg nem jelenik a "telj.függő szab." almenü. KAZÁNJELLEMZŐK A kijelzőn megjelenik a behívott almenü V bemenet telj.függő szab. + Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "0 V megfelel 0%- nak"). FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 45

46 6 Általános adatok KAZÁNJELLEMZŐK telj.függő szab. 0 V megfelel 0% A kijelzőn villog a kiválasztott érték. A beállítás tárolásához engedje el a "kijelzés" gombot. Addig forgassa a forgatógombot, amíg meg nem jelenik a "10 V megfelel... %-nak" almenü. + KAZÁNJELLEMZŐK telj.függő szab. 10 V megfelel 100% Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "10 V megfelel 100%- nak"). A kijelzőn villog a kiválasztott érték. A beállítás tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. Beviteli tartomány Gyári beállítás Telj.függö szab. 0 V 0 % 100 % 0 % Telj.függö szab. 10 V 0 % 100 % 100 % 46 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

47 Stratégiai adatok 7 7 Stratégiai adatok 7.1 Fűtőkazánok száma Ebben a menüben állíthatja be a fűtőkazánok számát. Hívja be a szervizszintet. "ÁLTALÁNOS ADATOK" jelenik meg első főmenüként. Addig forgassa a forgatógombot, amíg meg nem jelenik a "SZERVIZSZINT stratégia" főmenü. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "stratégiai adatok"). Addig forgassa a forgatógombot, amíg meg nem jelenik a "kazán száma" almenü. + Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "1"). A kijelzőn villog a kiválasztott érték. Stratégiai adatok Az érték tárolásához engedje el a "kijelzés" gombot. kazán száma 1 A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. Fűtőkazánok száma Beállítási tartomány FM459-el FM459-el Gyári beállítás 1 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 47

48 7 Stratégiai adatok HASZNÁLATI TUDNIVALÓ Ha "0" beiktatáshoz történik a beállítás, akkor a modul azt feltételezi, hogy a szabályozásnak nem kell figyelembe vennie hőtermelőt. Minden fűtőkazán kikapcsol. Nem lehet további beállításokat végezni. 7.2 Maximális rendszer hőmérséklet Ebben a menüben állíthatja be a maximális rendszer hőmérsékletet. Hívja be a szervizszintet. "ÁLTALÁNOS ADATOK" jelenik meg első főmenüként. Addig forgassa a forgatógombot, amíg meg nem jelenik a "SZERVIZSZINT stratégia" főmenü. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "stratégiai adatok"). Addig forgassa a forgatógombot, amíg meg nem jelenik a "Max. rendszer- hőmérséklet" almenü. + Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "88 C"). Stratégiai adatok Max. rendszerhőmérséklet 88 C A kijelzőn villog a kiválasztott érték. Az érték tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. 48 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

49 Stratégiai adatok 7 HASZNÁLATI TUDNIVALÓ A maximális rendszer hőmérséklet ne legyen magasabbra beállítva, mint a rendszerben lévő egyes fűtőkazánok maximális lekapcsolási hőmérséklete. 7.3 Hidraulikus szétválasztás Beállítási tartomány Gyári beállítás Max. rendszer- hőmérséklet 59 C 105 C 88 C Ebben a menüben állíthatja be, hogy van-e a rendszerben hidraulikus váltó. Hívja be a szervizszintet. "ÁLTALÁNOS ADATOK" jelenik meg első főmenüként. Addig forgassa a forgatógombot, amíg meg nem jelenik a "SZERVIZSZINT stratégia" főmenü. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "stratégiai adatok"). Addig forgassa a forgatógombot, amíg meg nem jelenik a "hidraulikus szétválasztás" almenü. + Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "igen"). Stratégiai adatok hidraulikus szétválasztás igen A kijelzőn villog a kiválasztott érték. Az érték tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 49

50 7 Stratégiai adatok Hidraulikus szétválasztás 7.4 Kazánsorrendek Beállítási tartomány igen nem Gyári beállítás igen 1 x FM x FM ábra Lehetséges kazánsorrendek T 50 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

51 Stratégiai adatok 7 A kazánsorrendek két csoportra oszthatók fel: Az kazánsorrend egy 4-kazános rendszer minden lehetséges kazánsorrendjét tartalmazza. Egy 5-8- kazános rendszerben az fűtőkazánok ugyanazt a helyet foglalják el a sorrend végén. A kazánsorrendek valamennyi fűtőkazán állandó rotációját tartalmazzák. Az "Automatika" beállításban (gyári beállítás) az FM459 maga határozza meg a kazánsorrendet, a fűtőkazánok számától és a választott sorrendváltástól függően. A választott sorrendváltástól függően max. 4 kazánsorrend rendelhető hozzá (A D sorrend; a "Lehetséges kazánsorrendek" ábrából 15. ábra, 50. oldal minden sorrendhez hozzárendelődik egy kazánsorrend). Hogyan kell beállítani egy kazánsorrendet? Az MEC2H-kijelző 2. sorában megjelenik a beállítandó sorrend (A D sorrend) esetleg plusz a betartandó feltétel (például "külső hőm. >15 C "; lásd 7.5. Sorrendváltás fejezet, 53. oldal). Az MEC2H-kijelző 3. sorában a fűtőkazánok azon sorrendje kerül kijelzésre, amelynek ebben a kazánsorrendben létre kell jönnie, (a fűtőkazánok kijelzett darabszáma annak felel meg, amely a stratégiai adatok fűtőkazánok száma alatt be lett állítva). Az "Automatika" azt jelenti, hogy az FM459 határozza meg a kazánsorrendet (lásd előbb). Az MEC2H-kijelző 4. sorában a kazánsorrend-szám látható (a mindenkori hozzá tartozó kazánsorrend a 3. sorban jelenik meg). A lehetséges kazánsorrendek áttekintése a ábrán lévő 15. ábra, 50. oldal "Lehetséges kazánsorrendek". FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 51

52 7 Stratégiai adatok Példa egy kazánsorrend megadására: 3 fűtőkazánból álló berendezés Nincs beállítva sorrendváltás >> Csak egy sorrend (A sorrend) állítható be. Hívja be a szervizszintet. "ÁLTALÁNOS ADATOK" jelenik meg első főmenüként. Addig forgassa a forgatógombot, amíg meg nem jelenik a "SZERVIZSZINT stratégia" főmenü. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "stratégiai adatok"). Addig forgassa a forgatógombot, amíg meg nem jelenik a "Köv. A" almenü. Stratégiai adatok Köv. A Automatika + Stratégiai adatok Köv. A A kijelzőn megjelenik az almenü. Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot az 5. kazánsorrend kívánt értékéig (itt: 2 3 1"). A kijelzőn villog a kiválasztott érték. Az érték tárolásához engedje el a "kijelzés" gombot. A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. 52 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.

53 Stratégiai adatok Sorrendváltás Ezzel a paraméterrel állíthatja be, hogy legyen-e váltás a kazánsorrendek között. Beállítási lehetőségek Nincs Mindig ugyanabban a sorrendben üzemelnek a kazánok (nincs váltás). Üzemórák A követési sorrendek a vezérkazán üzemóráinak függvényében váltakoznak. Külső hőmérséklet A követési sorrendek a külső hőmérséklet függvényében váltakoznak. Naponta Naponta (0:00 órakor) lezajlik a követési sorrendek közötti váltás. Külső érintkező A "ZW" érintkező kapcsolási állapotától (nyitva/zárva) függően történik meg két követési sorrend közötti váltás. HASZNÁLATI TUDNIVALÓ Ha aktivált a külső érintkezővel történő sorrendváltás, akkor már nem csatlakoztatható hőmennyiségmérő. Hívja be a szervizszintet. "ÁLTALÁNOS ADATOK" jelenik meg első főmenüként. Addig forgassa a forgatógombot, amíg meg nem jelenik a "SZERVIZSZINT stratégia" főmenü. Az almenü behívásához nyomja meg a "kijelzés" gombot (itt: "stratégiai adatok"). FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk. 53

54 7 Stratégiai adatok Addig forgassa a forgatógombot, amíg meg nem jelenik a "sorrendváltás" almenü. + Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "nincs"). Stratégiai adatok Sorrendváltás A kijelzőn villog a kiválasztott érték. Az érték tárolásához engedje el a "kijelzés" gombot. nincs A fölérendelt szintre való visszatéréshez nyomja meg a "vissza" gombot. Sorrendváltás Beállítási tartomány nincs Üzemidö Külső hőmérséklet naponta külső kapcsolat Gyári beállítás nincs HASZNÁLATI TUDNIVALÓ A sorrendváltás fajtájának kiválasztása után a forgatógomb jobbra forgatásával további paraméterek választhatók ki "Nincs sorrendváltás" Ha a "nincs sorrendváltás" beállítás van kiválasztva, akkor csak az "A" sorrend állítható be. A sorrend kiválasztása + Tartsa megnyomva a "kijelzés" gombot és forgassa a forgatógombot a kívánt értékig (itt: "0"). 54 FM459 funkciómodul - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk.
