1 /05 HU Szakemberek számára Szervizutasítás KR 0106 szabályozókészülék A funkciók beállítása Az üzembe helyezés és a szerviz munkák előtt kérjük gondosan átolvasni

2 Előszó Ehhez az utasításhoz Ezen szerzvizutasítás segítségével a szolár rendszer paraméterei a KR 0106 szabályozókészülékkel beállíthatók. Ezáltal a szolár rendszer szabályozása az adott helyi adottságokhoz illeszthető. A KR 0106 szabályozókészülék alkatrészként történő biztonságos és szakszerű szerelése érdekében ez a szervizutasítás további fontos információkat is tartalmaz.! Kérjük adja át ezt a szervizutasítást az ügyfelének.! Magyarázza el a tulajdonosnak a készülék működését és kezelését. A termék jelölése A készülék megfelel a rá vonatkozó európai irányelvek alapvető követelményeinek. A megfelelőség igazolt. A megfelelő dokumentáció és az eredeti megfelelőségi nyilatkozat a gyártónál rendelkezésre áll továbbá a komplett egység mindenkori műszaki dokumentációjában megtalálható. A KR 0106 szabályozókészüléket ebben az ismertetőben egységesen "szabályozókészülék"-ként jelöljük. A műszaki változtatások jogát fenntartjuk! A folyamatos továbbfejlesztések miatt az ábráknál a működési lépéseknél és a műszaki adatoknál előfordulhatnak kisebb eltérések. A dokumentáció aktualizálása Ha Önnek a javításra vonatkozóan javaslata van vagy esetleges hibát állapított meg kérjük vegye fel velünk a kapcsolatot. 2 Szervizutasítás KR 0106 szabályozókészülék Kiadás: 2002/05

3 Tartalomjegyzék 1 Biztonsági előírások Rendeltetésszerű használat Az utasítások felépítése Tartsa be ezeket a biztonsági és használati utasításokat Megsemmisítés Termékleírás A szabályozókészülék kezelőszervei A rövidítések jelentése Műszaki adatok A szabályozó műszaki adatai Az NTC 20K kollektor érzékelő ellenállás értékei Az NTC 10K tároló érzékelő ellenállás értékei A KTY-érzékelő ellenállás értékei Szállítási terjedelem A szabályozókészülék szerelése alkatrészként A szabályozókészülék kezelése Paraméterek a szolár rendszer beállításához A hőmérsékletek megjelenítése A beállítások megjelenítése Üzemmód választás Védelmi funkció beállítása Különleges funkciók beállítása Program verzió megjelenítése

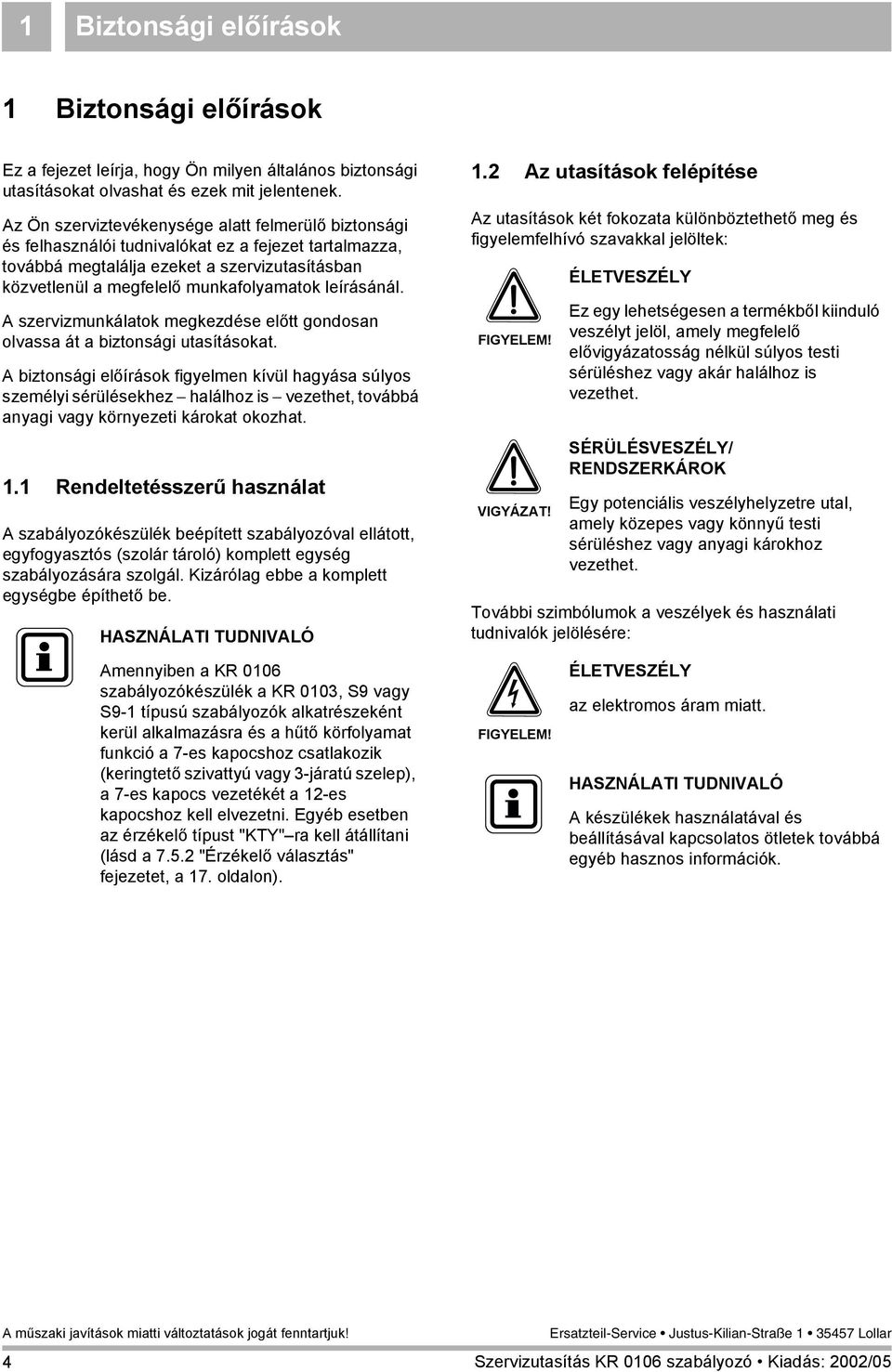

4 1 Biztonsági előírások 1 Biztonsági előírások Ez a fejezet leírja hogy Ön milyen általános biztonsági utasításokat olvashat és ezek mit jelentenek. Az Ön szerviztevékenysége alatt felmerülő biztonsági és felhasználói tudnivalókat ez a fejezet tartalmazza továbbá megtalálja ezeket a szervizutasításban közvetlenül a megfelelő munkafolyamatok leírásánál. A szervizmunkálatok megkezdése előtt gondosan olvassa át a biztonsági utasításokat. A biztonsági előírások figyelmen kívül hagyása súlyos személyi sérülésekhez halálhoz is vezethet továbbá anyagi vagy környezeti károkat okozhat. 1.1 Rendeltetésszerű használat A szabályozókészülék beépített szabályozóval ellátott egyfogyasztós (szolár tároló) komplett egység szabályozására szolgál. Kizárólag ebbe a komplett egységbe építhető be. HASZNÁLATI TUDNIVALÓ 1.2 Az utasítások felépítése Az utasítások két fokozata különböztethető meg és figyelemfelhívó szavakkal jelöltek: FIGYELEM! VIGYÁZAT! ÉLETVESZÉLY Ez egy lehetségesen a termékből kiinduló veszélyt jelöl amely megfelelő elővigyázatosság nélkül súlyos testi sérüléshez vagy akár halálhoz is vezethet. SÉRÜLÉSVESZÉLY/ RENDSZERKÁROK Egy potenciális veszélyhelyzetre utal amely közepes vagy könnyű testi sérüléshez vagy anyagi károkhoz vezethet. További szimbólumok a veszélyek és használati tudnivalók jelölésére: Amennyiben a KR 0106 szabályozókészülék a KR 0103 S9 vagy S9-1 típusú szabályozók alkatrészeként kerül alkalmazásra és a hűtő körfolyamat funkció a 7-es kapocshoz csatlakozik (keringtető szivattyú vagy 3-járatú szelep) a 7-es kapocs vezetékét a 12-es kapocshoz kell elvezetni. Egyéb esetben az érzékelő típust "KTY" ra kell átállítani (lásd a "Érzékelő választás" fejezetet a 17. oldalon). FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt. HASZNÁLATI TUDNIVALÓ A készülékek használatával és beállításával kapcsolatos ötletek továbbá egyéb hasznos információk. 4

5 Biztonsági előírások Tartsa be ezeket a biztonsági és használati utasításokat. ÉLETVESZÉLY FIGYELEM! nyitott készülék esetén az elektromos áram miatt.! A készülék kinyitása előtt: áramtalanítsa a komplett egységet vagy a megfelelő biztosítékkal válassza le az elektromos hálózatról.! Biztosítsa a komplett egységet az illetéktelen bekapcsolás ellen. HASZNÁLATI TUDNIVALÓ A rendszer szerelésekor és üzemeltetésekor az adott országban érvényes szabványok és irányelvek betartandók! 1.4 Megsemmisítés! Gondoskodjon a csomagolás környezetkímélő megsemmisítéséről.! A cserélendő szabályozót egy arra alkalmas helyen környezetkímélő módon semmisítse meg. 5

6 2 Termékleírás 2 Termékleírás A szabályozó a keringtető szivattyú fordulatszámát szabályozza az üzemállapottól függően úgy hogy a beállított hőmérséklet különbséget lehetőleg állandó értéken tartsa. Ha a beállított T hőmérséklet különbség meghaladja a beállított értéket a P1 keringtető szivattyú a hőnyerés érdekében bekapcsol. Ha a hőmérséklet különbség túl alacsony vagy a tároló hőmérséklete átlépte a beállított maximális értéket a P1 keringtető szivattyú kikapcsol. HASZNÁLATI TUDNIVALÓ A keringtető szivattyú túl magas kollektor hőmérséklet esetén kikapcsol (gyári beállítás: 120 C). 1. ábra Szabályozókészülék 2.1 A szabályozókészülék kezelőszervei LED Állapot Jelentés 0 (piros) világít Automatikus üzem a P1 és P2 keringtető szivattyúk üzemen kívül mivel nem áll rendelkezésre elegendő hőmérséklet különbség gyorsan villog Érzékelő hiba vagy kézi üzem lassan "Ki" üzemmód villog I (zöld) világít A P1 keringtető szivattyú üzemel II (zöld) világít Tmax világít (sárga) gyorsan villog 1. tábl. LED állapot és jelentés A P2 kiegészítő keringtető szivattyú üzemel A tároló hőmérséklete elérte a maximális értéket A kollektor hőmérséklete elérte a maximális értéket ábra A szabályozókészülék kezelőszervei 1. poz.: LED 0 (piros) 2. poz.: LED I (zöld) 3. poz.: LED II (zöld) 4. poz.: LED Tmax (sárga) 5. poz.: A plusz mínusz és enter-gombok szolgálnak az értékek módosítására illetve a menüben való mozgásra. 6. poz.: Kijelző 6 6

7 Termékleírás A rövidítések jelentése Rövidítések FSS FSK FSX Tmax P1 P2 R1 ill. R2 Jelentés Tároló érzékelő (korábban: FRS) Kollektor érzékelő (korábban: FKS) kiegészítő érzékelő Maximális hőmérséklet a tároló ill. a kollektorok védelmére Keringtető szivattyú (tároló) Kiegészítő keringtető szivattyú funkciója a főmenü "05 különleges funkciók" menüpontjában rögzített Relé a P1 illetve P2 csatlakozásához Nur Temperatur-Sensoren vom Typ KTY oder NTC verwenden! Relais Netz Anschluss lt. Anleitung 2. tábl. Rövidítések 3. ábra A szabályozó hátoldala 7

8 3 Műszaki adatok 3 Műszaki adatok 3.1 A szabályozó műszaki adatai KR 0106 Saját teljesítményfelvétel kb. 25 VA Védelem IP 40/DIN Csatlakozó feszültség 230 V AC Hz P1 kimenet minimális 20 VA terhelés Mérési tartomány 30 C-tól +180 C-ig Kapcsolóérintkezők Kollektor érzékelő Tároló érzékelő 3. tábl. A KR 0106 műszaki adatai 2 relékimenet (záró) 2A cos ϕ = 07 FSK Ø 6mm FSS Ø 97mm 3.3 Az NTC 10K tároló érzékelő ellenállás értékei T R T R C kω C kω tábl. NTC 10K (FSS) tároló érzékelő Ø 97mm 3.2 Az NTC 20K kollektor érzékelő ellenállás értékei T R T R C kω C kω A KTY-érzékelő ellenállás értékei T R T R C kω C kω tábl. A KTY-szenzoros kollektor- és tároló érzékelő ellenállás értékei HASZNÁLATI TUDNIVALÓ Az ellenállás méréséhez az FSK FSS és FSX érzékelőket le kell kapcsolni a szabályozókészülékről. 4. tábl. NTC 20K (FSK) kollektor érzékelő Ø 6mm 8

9 Szállítási terjedelem 4 4 Szállítási terjedelem! Ha a szabályozót csere során szereli fel a szerelési munkák előtt ellenőrizze hogy a szállítási terjedelemben felsorolt minden elem rendelkezésre áll-e. A szállítási terjedelem részei: (4. ábra) 1. poz.: Szabályozókészülék ábra Szállítási terjedelem 9

10 0 Tmax 0 I II Tmax 5 A szabályozókészülék szerelése alkatrészként 5 A szabályozókészülék szerelése alkatrészként Ez a fejezet azt ismerteti hogyan kell a szabályozókészüléket alkatrészként kicserélni. Példaként lásd a komplett egység rajzát. ÉLETVESZÉLY FIGYELEM! A nyitott készülékben az elektromos áram miatt.! A készülék kinyitása előtt: áramtalanítsa a komplett egységet vagy a megfelelő biztosítékkal válassza le az elektromos hálózatról.! Biztosítsa a komplett egységet az illetéktelen bekapcsolás ellen. 2 1 I II! Csavarja ki a két műanyag csavart (5. ábra 1. poz.).! Vegye le az első hőszigetelést (5. ábra 2. poz.).! Csavarja ki a két csavart (5. ábra 3. poz.) a hibás szabályozón.! Vegye le a szabályozókészüléket (5. ábra 4. poz.) a lábazatról.! Helyezze az új szabályozókészüléket (6. ábra 3. poz.) a lábazatra (6. ábra 4. poz.).! Húzza meg a szabályozókészülék két csavarját (6. ábra 5. poz.).! Helyezze az első hőszigetelést (6. ábra 2. poz.) a komplett egység csővezeték csoportjára és rögzítse azt a műanyag csavarokkal (6. ábra 1. poz.).! Helyezze üzembe a komplett egységet ábra A komplett egység kinyitása és a szabályozókészülék kiszerelése 1. poz.: Müanyag csavarok 2. poz.: Első hőszigetelés 3. poz.: Csavar (mindig a szabályozó oldalán) 4. poz.: Szabályozókészülék II Tmax ábra A szabályozókészülék beszerelése és a komplett egység zárása 1. poz.: Müanyag csavarok 2. poz.: Első hőszigetelés 3. poz.: Szabályozókészülék 4. poz.: Lábazat 5. poz.: Csavarok (mindig a szabályozó oldalán) 10

11 A szabályozókészülék kezelése 6 6 A szabályozókészülék kezelése A 7. ábra bemutatja hogy Ön a három gomb (mínusz- plusz- és enter-gomb) segítségével hogyan tudja kezelni a szabályozókészüléket. : 01 Hőmérsékletek 02 Beállítások 03 Üzemmód Kollektor... C T FSK/FSS:...K Üzem Auto/Kézi/Ki Tároló... C Érzékelő FSX... C Tmax FSS:... C P2 fordsz. P1 Igen/Nem Csak "Kézi" üzemben: P1: 0/1 Ford.szám P % P2: 0/1 P2 üz.idő... h ESC : 04 védelmi funk. 05 Különleges funk. 06 Prog.verzió Tmax FSK:... C KR0106/ Nyelv választás Deutsch/.../.../... Érzékelő választás Érzékelő típus KTY/NTC P2 funkció P2 Ki/Hőleadás/Kieg. szivattyú Tároló FSX Deaktivált/Match flow/ Hőmérséklet kijelző P1 fordulatszám P1 min: % Számláló reset Számláló reset/ Igen/Nem < + Kézi-kiegyenl. Offset Autom. kiegyenl. Csak gyártónak! Figyelem! Ne módosítsa! 7. ábra A szabályozókészülék menüvezérlése 11

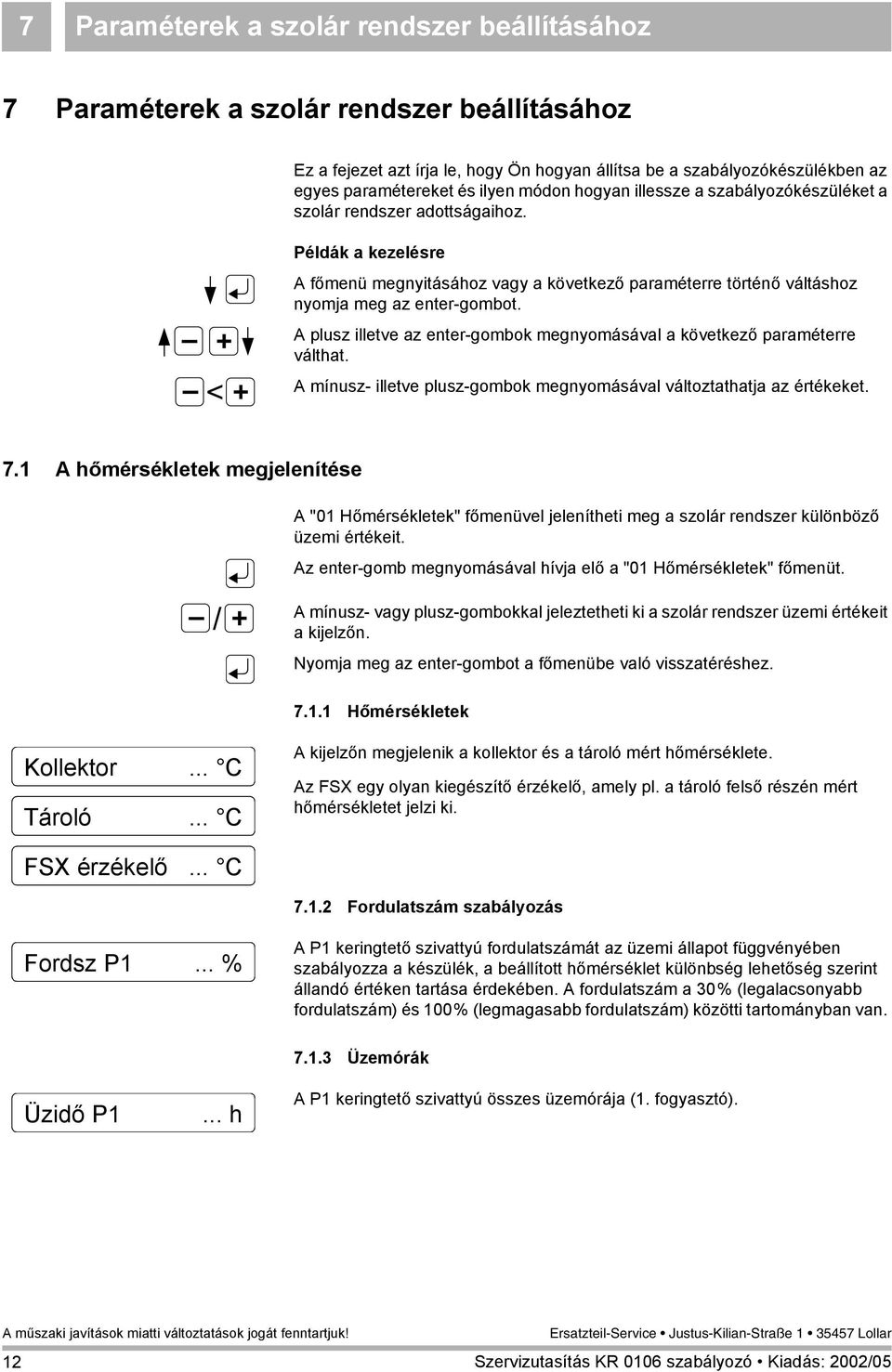

12 7 Paraméterek a szolár rendszer beállításához 7 Paraméterek a szolár rendszer beállításához Ez a fejezet azt írja le hogy Ön hogyan állítsa be a szabályozókészülékben az egyes paramétereket és ilyen módon hogyan illessze a szabályozókészüléket a szolár rendszer adottságaihoz. Példák a kezelésre A főmenü megnyitásához vagy a következő paraméterre történő váltáshoz nyomja meg az enter-gombot. A plusz illetve az enter-gombok megnyomásával a következő paraméterre válthat. A mínusz- illetve plusz-gombok megnyomásával változtathatja az értékeket. 7.1 A hőmérsékletek megjelenítése A "01 Hőmérsékletek" főmenüvel jelenítheti meg a szolár rendszer különböző üzemi értékeit. Az enter-gomb megnyomásával hívja elő a "01 Hőmérsékletek" főmenüt. A mínusz- vagy plusz-gombokkal jeleztetheti ki a szolár rendszer üzemi értékeit a kijelzőn. Nyomja meg az enter-gombot a főmenübe való visszatéréshez Hőmérsékletek Kollektor... C Tároló... C A kijelzőn megjelenik a kollektor és a tároló mért hőmérséklete. Az FSX egy olyan kiegészítő érzékelő amely pl. a tároló felső részén mért hőmérsékletet jelzi ki. FSX érzékelő... C Fordulatszám szabályozás Fordsz P1... % A P1 keringtető szivattyú fordulatszámát az üzemi állapot függvényében szabályozza a készülék a beállított hőmérséklet különbség lehetőség szerint állandó értéken tartása érdekében. A fordulatszám a 30% (legalacsonyabb fordulatszám) és 100% (legmagasabb fordulatszám) közötti tartományban van. Üzidő P1... h Üzemórák A P1 keringtető szivattyú összes üzemórája (1. fogyasztó). 12

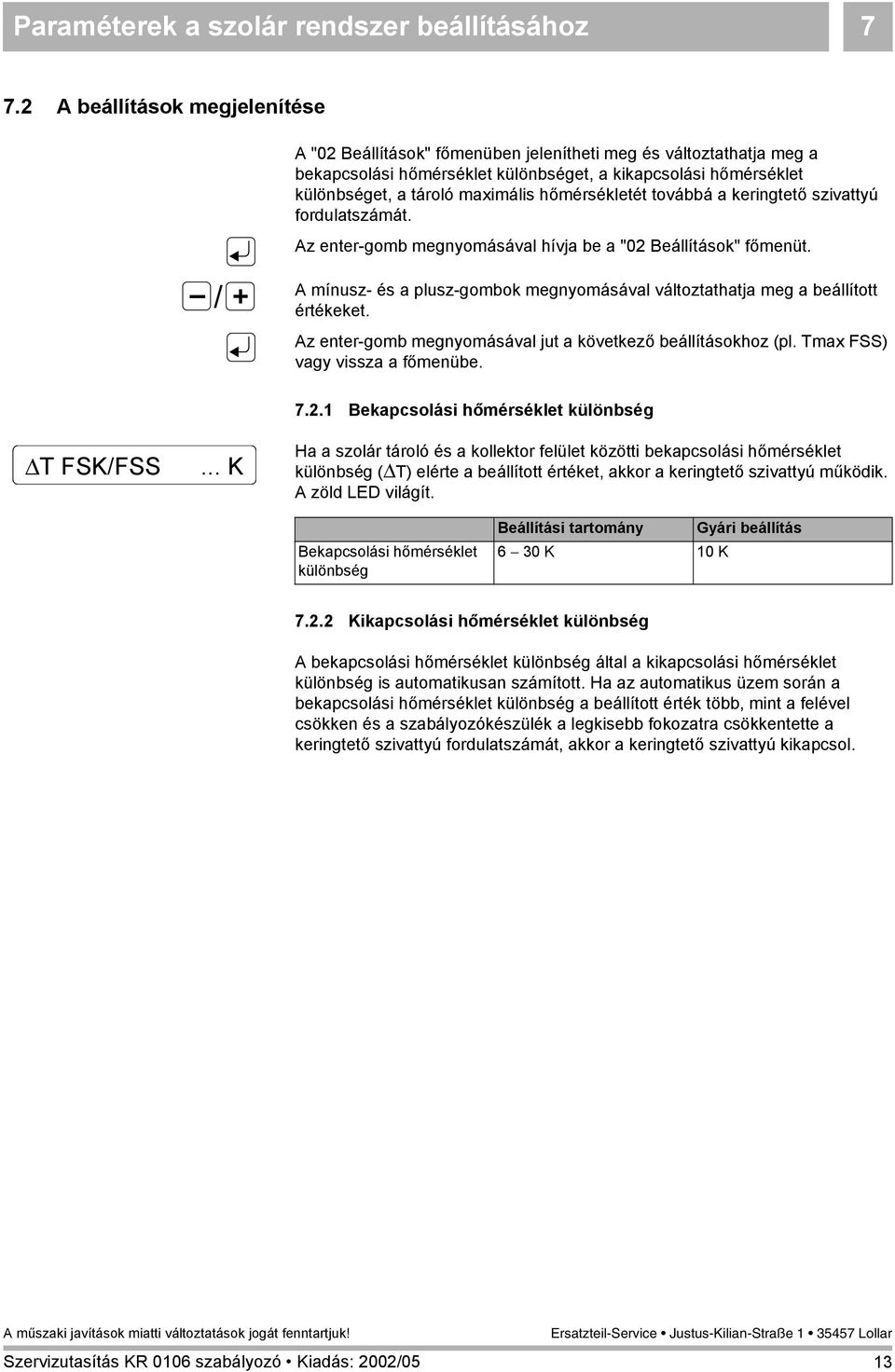

13 Paraméterek a szolár rendszer beállításához A beállítások megjelenítése A "02 Beállítások" főmenüben jelenítheti meg és változtathatja meg a bekapcsolási hőmérséklet különbséget a kikapcsolási hőmérséklet különbséget a tároló maximális hőmérsékletét továbbá a keringtető szivattyú fordulatszámát. Az enter-gomb megnyomásával hívja be a "02 Beállítások" főmenüt. A mínusz- és a plusz-gombok megnyomásával változtathatja meg a beállított értékeket. Az enter-gomb megnyomásával jut a következő beállításokhoz (pl. Tmax FSS) vagy vissza a főmenübe. T FSK/FSS... K Bekapcsolási hőmérséklet különbség Ha a szolár tároló és a kollektor felület közötti bekapcsolási hőmérséklet különbség ( T) elérte a beállított értéket akkor a keringtető szivattyú működik. A zöld LED világít. Bekapcsolási hőmérséklet különbség Beállítási tartomány 6 30 K 10 K Kikapcsolási hőmérséklet különbség A bekapcsolási hőmérséklet különbség által a kikapcsolási hőmérséklet különbség is automatikusan számított. Ha az automatikus üzem során a bekapcsolási hőmérséklet különbség a beállított érték több mint a felével csökken és a szabályozókészülék a legkisebb fokozatra csökkentette a keringtető szivattyú fordulatszámát akkor a keringtető szivattyú kikapcsol. 13

14 7 Paraméterek a szolár rendszer beállításához Tároló maximális hőmérséklet Tmax FSS... C A szolár tárolón beállítható a megengedett legmagasabb hőmérséklet (gyári beállítás: 60 C). Ha a tároló érzékelő által mért hőmérséklet eléri ezt az értéket a keringtető szivattyú lekapcsol és a megfelelő LED világít. Tároló maximális hőmérséklet Beállítási tartomány C 60 C FORRÁZÁSVESZÉLY a tároló hőmérsékletének 60 C feletti értékre történő beállításakor. FIGYELEM!! Tájékoztassa az üzemeltetőt a használati melegvíz beállított maximális hőmérsékletéről és az ezzel kapcsolatos lehetséges veszélyekről. HASZNÁLATI TUDNIVALÓ A fűtéstechnikai berendezésekre vonatkozó szabályok szerint az ivóvíz hálózatban a hőmérséklet nem haladhatja meg a 60 C-ot. Javasoljuk hogy az AW (melegvíz kilépés) csatlakozás után a szolár tárolónál építsen be egy melegvíz keverőszelepet. Ford. P1... Igen Fordulatszám szabályozás Egy fordulatszám szabályozással működő szolár rendszer igen hatékonyan működik. Ezt Ön a szabályozókészüléken is ki- illetve bekapcsolhatja. Alaphelyzetben a fordulatszám szabályozás bekapcsolt állapotban van ("Igen"). Fordulatszám szabályozás P1 Beállítási tartomány Igen/Nem Igen 14

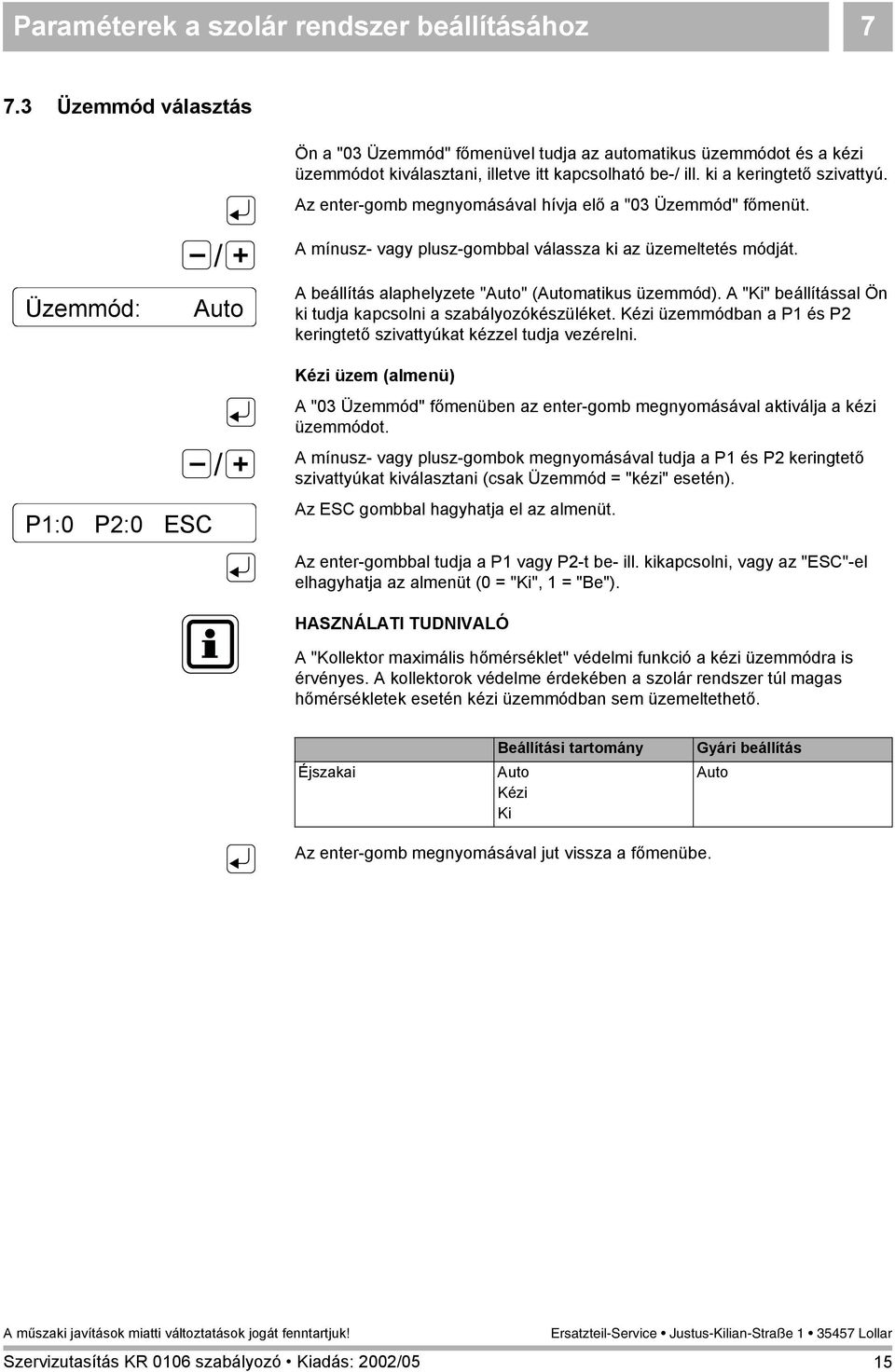

15 Paraméterek a szolár rendszer beállításához Üzemmód választás Ön a "03 Üzemmód" főmenüvel tudja az automatikus üzemmódot és a kézi üzemmódot kiválasztani illetve itt kapcsolható be-/ ill. ki a keringtető szivattyú. Az enter-gomb megnyomásával hívja elő a "03 Üzemmód" főmenüt. A mínusz- vagy plusz-gombbal válassza ki az üzemeltetés módját. Üzemmód: Auto A beállítás alaphelyzete "Auto" (Automatikus üzemmód). A "Ki" beállítással Ön ki tudja kapcsolni a szabályozókészüléket. Kézi üzemmódban a P1 és P2 keringtető szivattyúkat kézzel tudja vezérelni. P1:0 P2:0 ESC Kézi üzem (almenü) A "03 Üzemmód" főmenüben az enter-gomb megnyomásával aktiválja a kézi üzemmódot. A mínusz- vagy plusz-gombok megnyomásával tudja a P1 és P2 keringtető szivattyúkat kiválasztani (csak Üzemmód = "kézi" esetén). Az ESC gombbal hagyhatja el az almenüt. Az enter-gombbal tudja a P1 vagy P2-t be- ill. kikapcsolni vagy az "ESC"-el elhagyhatja az almenüt (0 = "Ki" 1 ="Be"). HASZNÁLATI TUDNIVALÓ A "Kollektor maximális hőmérséklet" védelmi funkció a kézi üzemmódra is érvényes. A kollektorok védelme érdekében a szolár rendszer túl magas hőmérsékletek esetén kézi üzemmódban sem üzemeltethető. Éjszakai Beállítási tartomány Auto Kézi Ki Auto Az enter-gomb megnyomásával jut vissza a főmenübe. 15

16 7 Paraméterek a szolár rendszer beállításához 7.4 Védelmi funkció beállítása Tmax FSK:... C Ön a "04 Védelmi funk." főmenüben tudja a kollektor maximális hőmérsékletet beállítani. Ha a kollektor hőmérséklete meghaladja a maximális "Tmax FSK" hőmérsékletet a P1 keringtető szivattyú kikapcsol illetve már nem kapcsol be. Ez a funkció mindig aktív. Az ismételt bekapcsolás hiszterézise: 5 K. Az enter-gomb megnyomásával hívja elő "04 védelmi funk." főmenüt. A mínusz- vagy plusz-gombok megnyomásával állítható be a kívánt maximális kollektor hőmérséklet. Maximális kollektor hőmérséklet Beállítási tartomány C 120 C Az enter-gomb megnyomásával juthat vissza a főmenübe. 7.5 Különleges funkciók beállítása A "05 Különleges funk." főmenüben Ön az alábbi különleges funkciókat állíthatja be: nyelv választás érzékelő választás P2 funkció FSX érzékelő P1 fordulatszám RESET kézi kiegyenlítés (ne változtassa meg) automatikus kiegyenlítés (ne változtassa meg) Az enter-gomb megnyomásával hívja be a "05 Külön. funk." főmenüt. A mínusz- vagy plusz-gomb megnyomásával tud az egyes különleges funkciókból választani. Nyomja meg az enter-gombot a kiválasztott különleges funkció (pl. "nyelv választás") behívására. A mínusz- vagy plusz-gomb megnyomásával tudja a kiválasztott különleges funkciót beállítani. Az enter-gomb megnyomásával aktiválja a különleges funkciót és hagyja el a menüt. 16

17 Paraméterek a szolár rendszer beállításához nyelv választás nyelv választás Az alábbi előzetesen beállított nyelvek állnak az Ön rendelkezésére. Nyelv választás Beállítási tartomány német francia angol olasz lengyel holland spanyol török német Érzékelő választás Érzék választás Minden érzékelő (FSK FSS és FSX) az "NTC" érzékelő típusra előbeállított (NTC 20K kollektor érzékelő és NTC 10K tároló érzékelő). HASZNÁLATI TUDNIVALÓ Az érzékelő típus módosítása csak abban az esetben szükséges ha a cseredarab érzékelő ellenállás értékei nem egyeznek az NTC-érzékelő ellenállás értékeivel (lásd a 3 "Műszaki adatok" fejezetet a 8. oldalon). Érzékelő választás Beállítási tartomány KTY NTC NTC P2 funkció P2 funkció A szabályozókészülék egy kiegészítő P2 keringtető szivattyút tud vezérelni amely a következő funkciókat át tudja venni. "Hűtőfunkció": a P2 keringtető szivattyú a "Tmax FRS" maximális tároló hőmérséklet alatt 5 K-el kapcsol be. Ezáltal a tároló a túlmelegedés ellen védett és a felesleges hőt a keringtető szivattyú pl. a fűtési körnek tudja leadni. A kapcsolási hiszterézis értéke 2 K. "Kiegészítő szivattyú": ez a funkció egy olyan tartozékra vonatkozik amely még nem kapható és még nem választható ki. P2 funkció Beállítási tartomány P2 ki Hűtőfunkció Kiegészítő szivattyú P2 ki 17

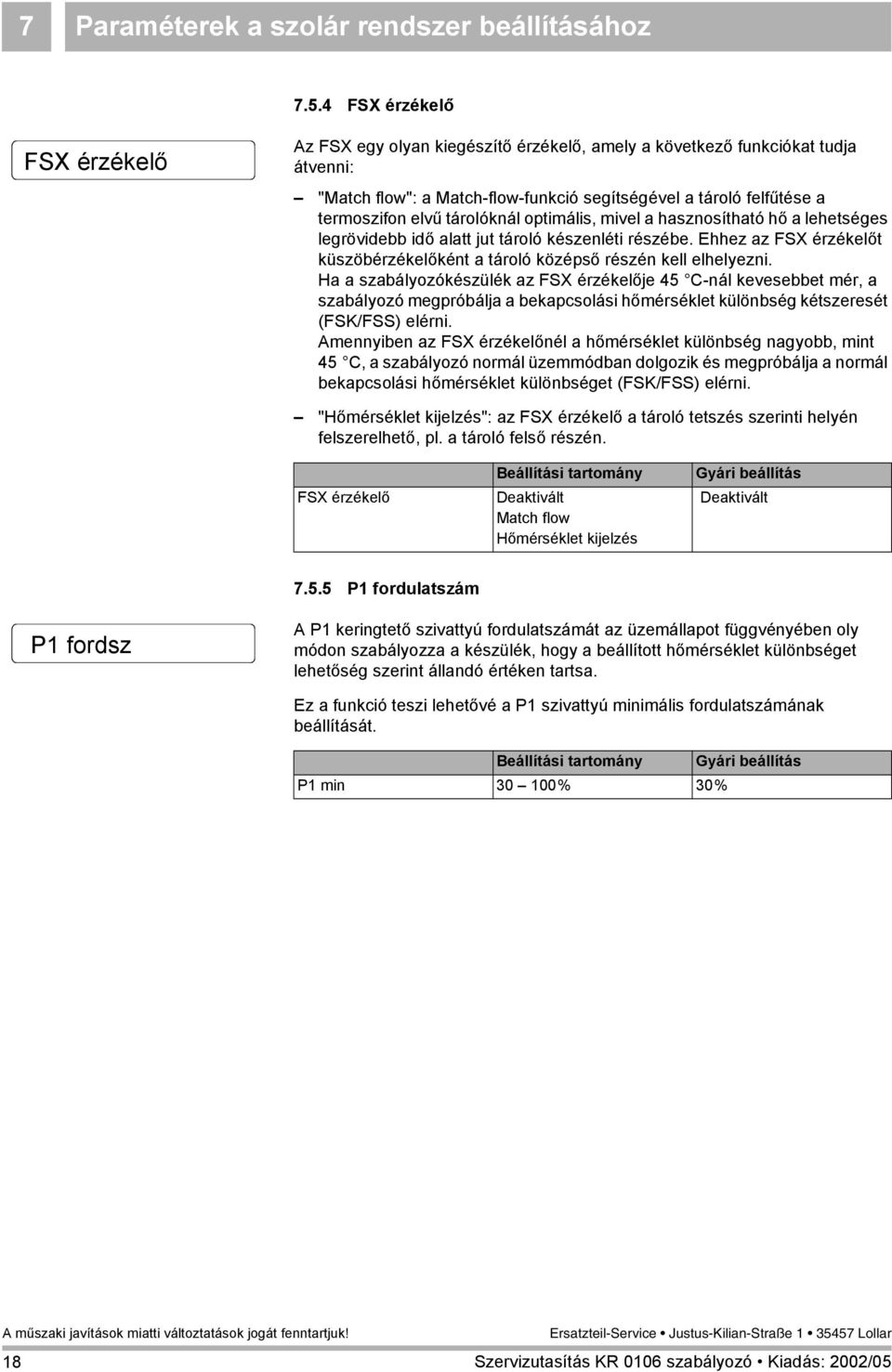

18 7 Paraméterek a szolár rendszer beállításához FSX érzékelő FSX érzékelő Az FSX egy olyan kiegészítő érzékelő amely a következő funkciókat tudja átvenni: "Match flow": a Match-flow-funkció segítségével a tároló felfűtése a termoszifon elvű tárolóknál optimális mivel a hasznosítható hő a lehetséges legrövidebb idő alatt jut tároló készenléti részébe. Ehhez az FSX érzékelőt küszöbérzékelőként a tároló középső részén kell elhelyezni. Ha a szabályozókészülék az FSX érzékelője 45 C-nál kevesebbet mér a szabályozó megpróbálja a bekapcsolási hőmérséklet különbség kétszeresét (FSK/FSS) elérni. Amennyiben az FSX érzékelőnél a hőmérséklet különbség nagyobb mint 45 C a szabályozó normál üzemmódban dolgozik és megpróbálja a normál bekapcsolási hőmérséklet különbséget (FSK/FSS) elérni. "Hőmérséklet kijelzés": az FSX érzékelő a tároló tetszés szerinti helyén felszerelhető pl. a tároló felső részén. FSX érzékelő Beállítási tartomány Deaktivált Match flow Hőmérséklet kijelzés Deaktivált P1 fordulatszám P1 fordsz A P1 keringtető szivattyú fordulatszámát az üzemállapot függvényében oly módon szabályozza a készülék hogy a beállított hőmérséklet különbséget lehetőség szerint állandó értéken tartsa. Ez a funkció teszi lehetővé a P1 szivattyú minimális fordulatszámának beállítását. Beállítási tartomány P1 min % 30% 18

19 Paraméterek a szolár rendszer beállításához Számlálók vagy beállítások nullázása Reset "Számláló": ezzel a funkcióval lehet a P1 keringtető szivattyú üzemóra számlálóját viszzaállítani. "Beállítások": ezzel a funkcióval lehet az összes paramétert visszaállítani a gyári beállításra (kivéve az üzemóra számlálót) A mínusz- vagy plusz-gombokkal tudja kiválasztani a beállítási tartományt ("számláló" vagy "beállítások"). Nyomja meg az enter-gombot. A mínusz- vagy plusz-gombbal ("Igen") tudja a nullázást (reset-et) elindítani. HASZNÁLATI TUDNIVALÓ A gyári beállításokra történő visszaállítás (reset) után az összes paramétert ellenőrizni kell és újra be kell állítani különben a szolár rendszer működése korlátozott lehet.. RESET Beállítási tartomány Számláló Az enter-gomb megnyomásával aktiválja a különleges funkciókat és térjen vissza a főmenübe. 7.6 Program verzió megjelenítése KR0106/... A "06 Prog.verzió" főmenüvel jelenítheti meg a program verziószámát. Nyomja meg az enter-gombot. A szabályozókészülék kijelzőjén megjelenik a program verziószáma. Az enter-gomb megnyomásával visszatérhet a főmenübe. 19
