ALBATROS1 - rövid leírás

Átírás

1 ALBATROS1 - rövid leírás Az RVA (C sorozat) ALBATROS szabályozó egyedi kazán szabályozóként vagy egy kaszkádon belül egy kazán szabályozására alkalmazható. A szabályozó az alábbi vezérlési lehetőségeket biztosítja: 1- vagy 2-fokozatú égővezérlés használati melegvíz tároló feltöltés töltőszivattyúval vagy váltószeleppel, Kazán szivattyú, tápszivattyú vagy fűtésköri keringtető szivattyú vezérlés. A fűtési kör szabályozása időjárás követő elven működik, a használati melegvíz tároló feltöltése a tároló hőmérsékletének függvényében kapcsolóóra program alapján történik. További RVA (C sorozat) típusú szabályozókkal összekapcsolva maximum 16 darab 2-fokozatú égővel rendelkező kazánból álló kaszkád kapcsolás alakítható ki. RVA (B sorozat) típusú ALBATROS -szabályozókkal összekapcsolva maximum 16 kazánból álló vegyes kaszkád kapcsolás (kétfokozatú / modulálható) valósítható meg. Hőtermelés Maximum 16 elemből álló kaszkád kapcsolás további RVA (C sorozat) szabályozót tartalmazó kétfokozatú hőtermelő berendezéssel Maximum 16 elemből álló vegyes kaszkád kapcsolás kialakítása (modulációs & kétfokozatú) RVA (C sorozat) és RVA (B sorozat) szabályozókat tartalmazó hőtermelő berendezésekből. Beállítható a kazánsorrend és égő fokzat sorrend. Időjárás követő fűtési kör szabályozás helyiség hőmérséklet ráhatással vagy anélkül. Kaszkád előremenő hőmérséklet szabályozás a rendszerhez kapcsolódó fűtési körök hőigény jelzése vagy a H1 bemenetre adott hőigény jelzés alapján. Kaszkád előremenő hőmérséklet szabályozás hőmérséklet igény jelzés alapján (0-10 V, H1 bemenet). Beállítható kazán hőmérséklet maximum korlátozás. Energiamérleg alapján történő kazánléptetés, nagyon pontos előremenő hőmérséklet szabályozás. A hidraulikus váltó állapotának ellenőrzése, alacsony visszatérő hőmérséklet. Fűtési kör szabályozás egy szivattyús körhöz. Távvezérlési lehetőség digitális beltéri készülék segítségével. Gyors fűtéscsökkentés és gyors felfűtés. Napi fűtési határ automatika. Nyári / téli üzemmód átkapcsoló automatika. Figyelembe veszi az épület hőtechnikai tulajdonságait. Automatikus fűtési jelleggörbe adaptáció (illesztés) az épület tulajdonságaihoz és az igényekhez (beltéri egység csatlakoztatása esetén). Túlterhelés érzékelés (követő előnykapcsolás). Kéményseprő funkció.

2 A végfelhasználói paraméterek áttekintése Sor Funkció Értéktartomány Mértékegység Felbontás Alapérték Az óra beállítása 1 Pontos idő :59 óra / perc 1 perc - 2 A hét napja nap 1 nap - 3 Dátum (nap, hónap) nn.hh 1-4 Év éééé 1 - Fűtésköri kapcsolóóra program 5 Nap előválasztás fűtési kör 1-7 / nap 1 nap Hetes tömb Egyedi napok 6 Fűtési kör 1. fázis bekapcsolási idő 00: :59 óra / perc 10 perc 06:00 7 Fűtési kör 1. fázis kikapcsolási idő 00: :59 óra / perc 10 perc 22:00 8 Fűtési kör 2. fázis bekapcsolási idő 00: :59 óra / perc 10 perc - -:- - 9 Fűtési kör 2. fázis kikapcsolási idő 00: :59 óra / perc 10 perc - -: Fűtési kör 3. fázis bekapcsolási idő 00: :59 óra / perc 10 perc - -: Fűtési kör 3. fázis kikapcsolási idő 00: :59 óra / perc 10 perc - -:- - Használati melegvíz értékek 13 HMV hőmérséklet névleges alapjel érték (TBWw) TBWR TBWmax 120-as sor 40-es (OEM) sor Fűtésköri érékek 14 Helyiség hőmérséklet csökkentett alapjel (TRRw) TRF TRN 15-ös sor Forgatógomb a készülék előlapján 15 Helyiség hőmérséklet fagyvédelmi alapjel (TRFw) TRR 14-es sor TBWR...TBWmax C 1 55 TRF...TRN C 0, TRR C 0, Nyári/téli átkapcsolási hőmérséklet C 0, Fűtési jelleggörbe-meredekség -:- - / 2, ,5 15 -:- - Hatástalan 2, Hatásos Ellenőrző jelek 18 Helyiség hőmérséklet pillanatnyi érték (TRx) C 0,5-19 Külső hőmérséklet - pillanatnyi (TAx) A +/- gomb 3 másodpercig tartó egyidejű megnyomásának hatására a csillapított külső hőmérséklet értéke atax értékét veszi fel C 0,5 - Gyári értékek 23 Standard kapcsolóóra program, fűtési és HMV kör Aktivizálása a + és gom 3 másodpercig tartó együttes megnyomásával történik. Használati melegvíz kapcsolóóra program 29 A hét napja használati melegvíz előválasztás 1-7 Heti tömb Egyedi napok 0/ / Nap 1 Nap - 30 Használati melegvíz 1. fázis bekapcsolási idő 00: :59 óra / perc 10 perc 06:00 31 Használati melegvíz 1. fázis bekapcsolási idő 00: :59 óra / perc 10 perc 22:00 32 Használati melegvíz 2. fázis bekapcsolási idő 00: :59 óra / perc 10 perc - -: Használati melegvíz 2. fázis bekapcsolási idő 00: :59 óra / perc 10 perc - -: Használati melegvíz 3. fázis bekapcsolási idő 00: :59 óra / perc 10 perc - -:- -

3 35 Használati melegvíz 3. fázis bekapcsolási idő 00: :59 óra / perc 10 perc - -:- - Szerviz 50 Hibajelzések Üres Nincs hiba 10 Külső hőmérséklet érzékelő 20 Kazánhőmérséklet érzékelő 26 Kaszkád előremenő érzékelő 46 Kaszkád visszatérő érzékelő 50 HMV hőmérséklet érzékelő 58 HMV termosztát 61 Beltéri egység hiba 62 Nem megfelelő beltéri egység 70 Puffer tartály hőmérséklet érzékelő 81 LPB rövidzárlat 82 Címütközés az LPB-n (azonos címek) 86 PPS rövidzárlat 100 Két master óra van definiálva 140 Nem megengedett készülékcím 145 Nem megengedett készülék a PPS-en 146 Nem megengedett rendszer konfiguráció /

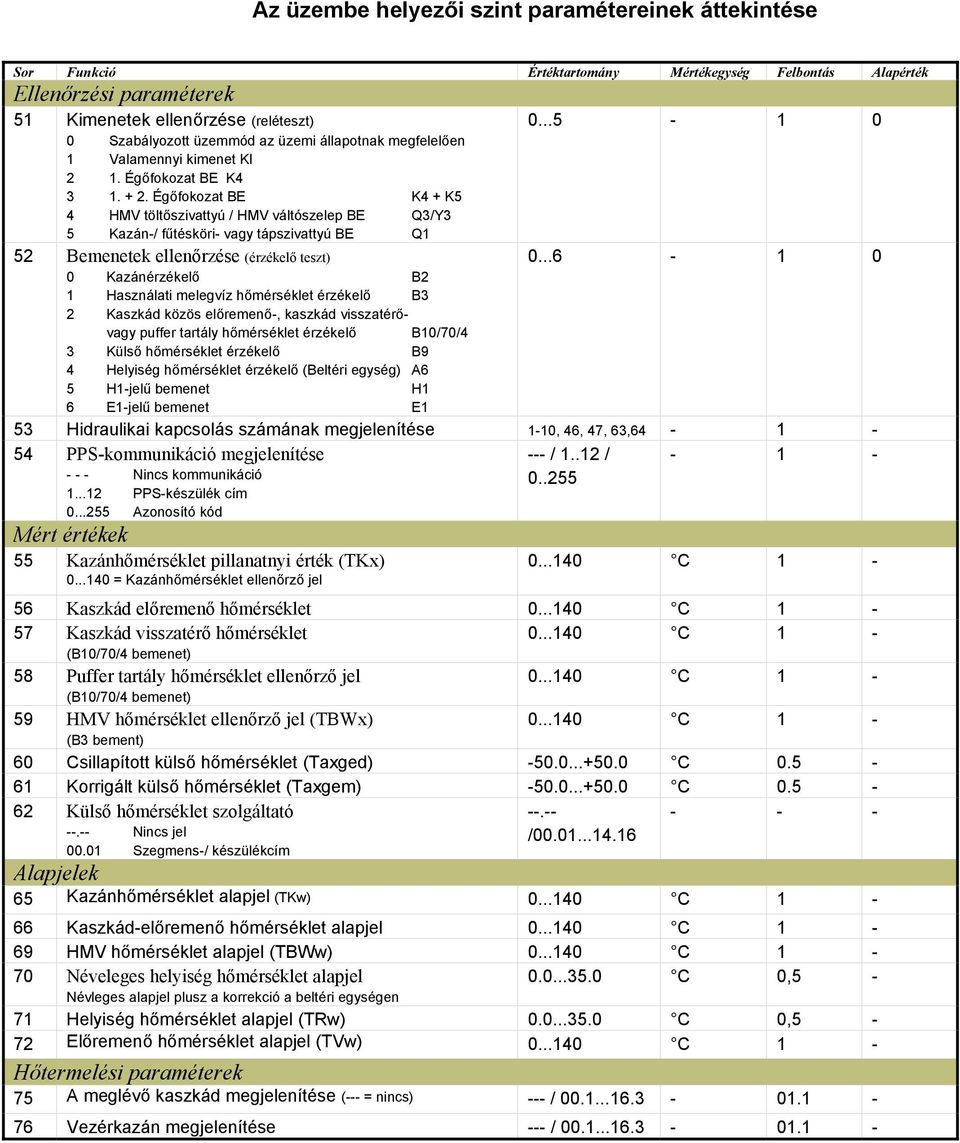

4 Az üzembe helyezői szint paramétereinek áttekintése Sor Funkció Értéktartomány Mértékegység Felbontás Alapérték Ellenőrzési paraméterek 51 Kimenetek ellenőrzése (reléteszt) 0 Szabályozott üzemmód az üzemi állapotnak megfelelően 1 Valamennyi kimenet KI 2 1. Égőfokozat BE K Égőfokozat BE K4 + K5 4 HMV töltőszivattyú / HMV váltószelep BE Q3/Y3 5 Kazán-/ fűtésköri- vagy tápszivattyú BE Q1 52 Bemenetek ellenőrzése (érzékelő teszt) 0 Kazánérzékelő B2 1 Használati melegvíz hőmérséklet érzékelő B3 54 PPS-kommunikáció megjelenítése Nincs kommunikáció PPS-készülék cím Azonosító kód Kaszkád közös előremenő-, kaszkád visszatérővagy puffer tartály hőmérséklet érzékelő B10/70/4 3 Külső hőmérséklet érzékelő B9 4 Helyiség hőmérséklet érzékelő (Beltéri egység) A6 5 H1-jelű bemenet H1 6 E1-jelű bemenet E1 53 Hidraulikai kapcsolás számának megjelenítése 1-10, 46, 47, 63, / / Mért értékek 55 Kazánhőmérséklet pillanatnyi érték (TKx) = Kazánhőmérséklet ellenőrző jel C 1-56 Kaszkád előremenő hőmérséklet C 1-57 Kaszkád visszatérő hőmérséklet C 1 - (B10/70/4 bemenet) 58 Puffer tartály hőmérséklet ellenőrző jel C 1 - (B10/70/4 bemenet) 59 HMV hőmérséklet ellenőrző jel (TBWx) C 1 - (B3 bement) 60 Csillapított külső hőmérséklet (Taxged) C Korrigált külső hőmérséklet (Taxgem) C Külső hőmérséklet szolgáltató Nincs jel / Szegmens-/ készülékcím Alapjelek 65 Kazánhőmérséklet alapjel (TKw) C 1-66 Kaszkád-előremenő hőmérséklet alapjel C 1-69 HMV hőmérséklet alapjel (TBWw) C 1-70 Néveleges helyiség hőmérséklet alapjel C 0,5 - Névleges alapjel plusz a korrekció a beltéri egységen 71 Helyiség hőmérséklet alapjel (TRw) C 0,5-72 Előremenő hőmérséklet alapjel (TVw) C 1 - Hőtermelési paraméterek 75 A meglévő kaszkád megjelenítése (--- = nincs) --- / Vezérkazán megjelenítése --- /

5 77 Hátralévő üzemóraszám az automatikus kazánsorrend váltásig (Csak akkor, ha a 130. sorban meg van adva egy érték, különben jelenik meg) h 1-80 Égő üzemóraszám; 1.fokozat h Égő üzemóraszám; 2.fokozat h Égőindítások száma; 1.fokozat Égőindítások száma; 2.fokozat Kazánhőmérséklet minimum korlátozás (Tkmin) Tkmin OEM... C 1 40 TKmax (95 C) 91 Égő fajta fokozatú 1 2-fokozatú 92 Névleges kazánteljesítmény kw Alapfokozat teljesítménye kw 1 30 Rendszerkonfiguráció 95 Szivattyú funkciók: Q1 kimenet Fűtésköri szivattyú vagy nincs szivattyú 2 Tápszivattyú csak a fűtési körökhöz 3 Tápszivattyú a fűtési körökhöz és HMV-tárolóhoz 4 HMV cirkulációs szivattyú 5 H1-szivattyú 6 Kazánszivattyú 7 Kazán bypass szivattyú 96 B10/70/4 érzékelő bemenetek használata Előremenő hőmérséklet érzékelő (B10) 1 Visszatérő hőmérséklet érzékelő(b70) 2 HMV tároló hőmérséklet érzékelő (B4) Fűtési paraméterek 100 Fűtési jelleggörbe párhuzamos eltolás -4,5...+4,5 K ( C) 0,5 0,0 101 Helyiség hőmérséklet ráhatás 0 Hatástalan 1 Hatásos 102 Helyiség hőmérséklet hiszterézis (SDR) Hatástalan / 0,5...4,0 K ( C) 0, ,5...4,0 Hatásos 103 Előremenő hőmérséklet alapjel min. korlátozás (TVmin) TVmax 104-es sor 104 Előremenő hőmérséklet alapjel max. korlátozás (TVmax) Tvmin 103-as sor 105 Épület fajta 0 Nehézszerkezetes 1 Könnyűszerkezetes 106 Fűtési jelleggörbe adaptáció 0 Hatástalan 1 hatásos Használati melegvíz 120 HMV hőmérséklet csökkentett alapjel (TBWR) TBWw 13-as sor 121 HMV tároló feltöltés engedélyezés 0 24h/nap 1 Fűtési programok szerint előretolt kezdési időponttal 2 HMV program szerint (29-35-ös sor) 122 Cirkulációs szivattyú program 0 Fűtésköri program szerint 1 HMV engedélyezés szerint 8...TVmax C 1 8 TVmin...95 C TBWw C

6 HMV hozzárendelés 0 csak helyi fogyasztó számára 1 szegmensen belül valamennyi fogyasztó számára 2 a rendszer valamennyi fogyasztója számára 124 HMV tároló feltöltés 0 Naponta egyszer (2.5 h előretolt kezdés) 1 Naponta többször (1h előretolt kezdés) 125 HMV tároló hőigény jelzés 0 Érzékelővel 1 Termosztáttal 126 Előremenő hőmérséklet megemelés HMV feltöltéskor K HMV előnykapcsolás Kevert szivattyús kör abszolút 1 Kevert szivattyús kör követő 2 nincs (párhuzamos) 3 Kevert kör követő, szivattyús kör abszolút 128 HMV leválasztó kapcsolás 0 KI 1 BE 129 Hőigény érzékelés csökkentett HMV alapjel esetén 0 Nincs (a tároló használata) 1 Van Kaszkád beállítások 130 Kazánsorrend átkapcsolás kaszkádban --- / / Std Nincs automatikus átkapcsolás (fix kazánsorrend) Átkapcsolás a beállított óraszám leteltével 131 Kizárás az automatikus kazánsorrend átkapcsolásból Nincs 1 Első kazán 2 Utolsó kazán 3 Első és utolsó kazán 132 Vezérkazán fix kazánsorrend esetén Követő kazán engedélyező integrál K*min Követő kazán letiltó integrál K*min 1 50 LPB rendszer 140 LPB-készülékcím 0 Önálló Készülékcím LPB-szegmens cím Központi szegmens (hőtermelő) szegmens (fogyasztó) 142 LPB-táplálás 0 KI (Központi busztáplálás) 1 AUTOMATIKUS (busztáplálás a szabályozóról) 143 LPB-táplálás kijelzése ON / OFF LPB-kommunikáció kijelzése ON / OFF A központi átkapcsolás hatálya 0 Szegmensen belül 1 Teljes rendszer (ha a szegmenscím = 0) 146 Nyári / téli-átkapcsoló automatika 0 Csak a helyi fűtési körre 1 Valamennyi fűtési kör központi átkapcsolása 147 Központi készenléti kapcsoló 0 KI (hatástalan) 1 BE (minden készülék készenléti állapotba)

7 Óra üzemmód 0 Autonóm óra 1 Rendszeridő távállítási lehetőség nélkül 2 Rendszeridő távállítási lehetőséggel 3 Rendszer óra (Master) H1 bemenet 170 H1 bemenet 0 Üzemmód átkapcsolás (Fűtési kör Standby / HMV ki) 1 Üzemmód átkapcsolás (Fűtési kör Standby) 2 Minimális előremenő hőmérséklet alapjel (a 171-es sornak megfelelően) 3 Hőtermelő letiltás 4 Hőigény jelzés V-os jellel 171 Minimális előremenő hőmérséklet alapjel a H1 bemenet zárásakor (170-es sor = 2) 172 Hőigény maximális érték (ha a H1 bemenet aktív, vagyis a 170-es sor = 4) 173 A H1-bemenet működési iránya 0 Bontó érintkező 1 Záró érintkező TKmax C C 1 100

8 Az OEM paraméterek áttekintése Sor Funkció Értéktartomány Mértékegység Felbontás Alapérték Hőtermelési OEM paraméterek 1 Kazánhőmérséklet min. korlátozás OEM (TKminOEM) C Kazánhőmérséklet maximum korlátozás (TKmax) C Kazánhőmérséklet hiszterézis (SDK) K [ C] Égő üzemidő minimum korlátozás min égőfokozat engedélyező integrál K*min égőfokozat letiltó integrál K*min Szivattyú utánjáratási idő min 1 5 (az égő leállásától számítva) 9 Kazán üzemmód Folytonos üzem (meghosszabbított égő üzemidő nélkül) 1 Automatikus üzem (meghosszabbított égő üzemidő nélkül) 2 Automatikus üzem (meghosszabbított égő üzemidővel) 10 Kazán indulási tehermentesítés 0 nincs 1 van 12 Kazánszivattyú vezérlés 0 hőmérséklet igény szerint 1 az égő működésével párhuzamosan 21 Kazán visszatérő hőmérséklet megemelés 0 a fogyasztóra gyakorolt hatás nélkül 1 a fogyasztóra gyakorolt hatással 22 Kazán visszatérő hőmérséklet minimum korlátozás C Bypass szivattyú hiszterézis (SDBP) K Bypass szivattyú vezérlés Az égő működésével párhuzamosan 1 A kazán visszatérő hőmérsékletnek megfelelően Fűtésköri OEM paraméterek 30 Helyiség hőmérséklet ráhatási tényező (KORR) Gyors fűtéscsökkentési állandó (KON) (helyiség hőmérséklet érzékelő nélkül) 32 Helyiség hőmérséklet alapjel megemelés (gyors felfűtésnél) 33 Rendszer fagyvédelem 0 Hatástalan 1 Hatásos 34 Szivattyús fűtési kör túlmelegedés elleni védelme 0 Hatástalan 1 Hatásos K ( C) Idegen hő (Tf) C 0, es adaptációs érzékenység es adaptációs érzékenység HMV OEM paraméterek 40 Maximális HMV hőmérséklet névleges alapjel (TBWmax) C HMV hiszterézis K ( C) Legionella funkció 0 = KI 1 = BE 43 Legionella funkció hőmérséklet alapjel C 1 65

9 44 Kisülés elleni védelem HMV feltöltés során 0 = Nincs kisülés elleni védelem 1 = Mindig van kisülés elleni védelem 2 = Csak akkor van védelem, ha a hőtermelő le van tiltva Sor Funkció Értéktartomány Mértékegység Felbontás Alapérték OEM kaszkádbeállítások 60 Minimális hőmérséklet lépcső a hidraulikus váltón K Fokozat sorrend (az égőfokozatok be- és kikapcsolása) Soros 2 (P1 P2) 1 Soros 2k (P1 > P2) Rendszerkonfiguráció 90 Folytonos kijelzés 0 Nap / óra 1 Kazánhőmérséklet pillanatnyi érték OEM szerviz paraméterek 91 Szoftver-verzió Készülék üzemóraszám h 1 -
