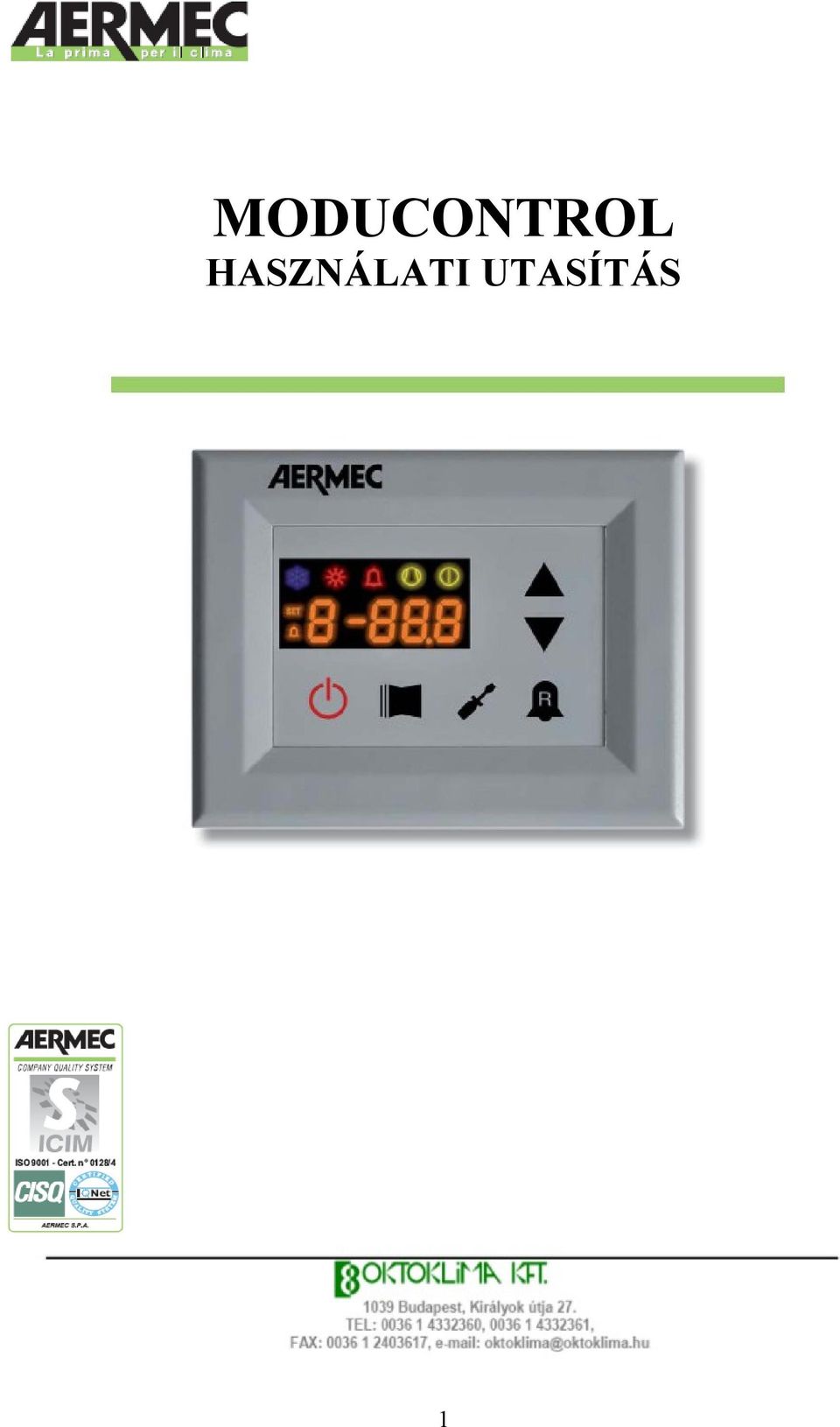

1 MODUCONTROL HASZNÁLATI UTASÍTÁS 1

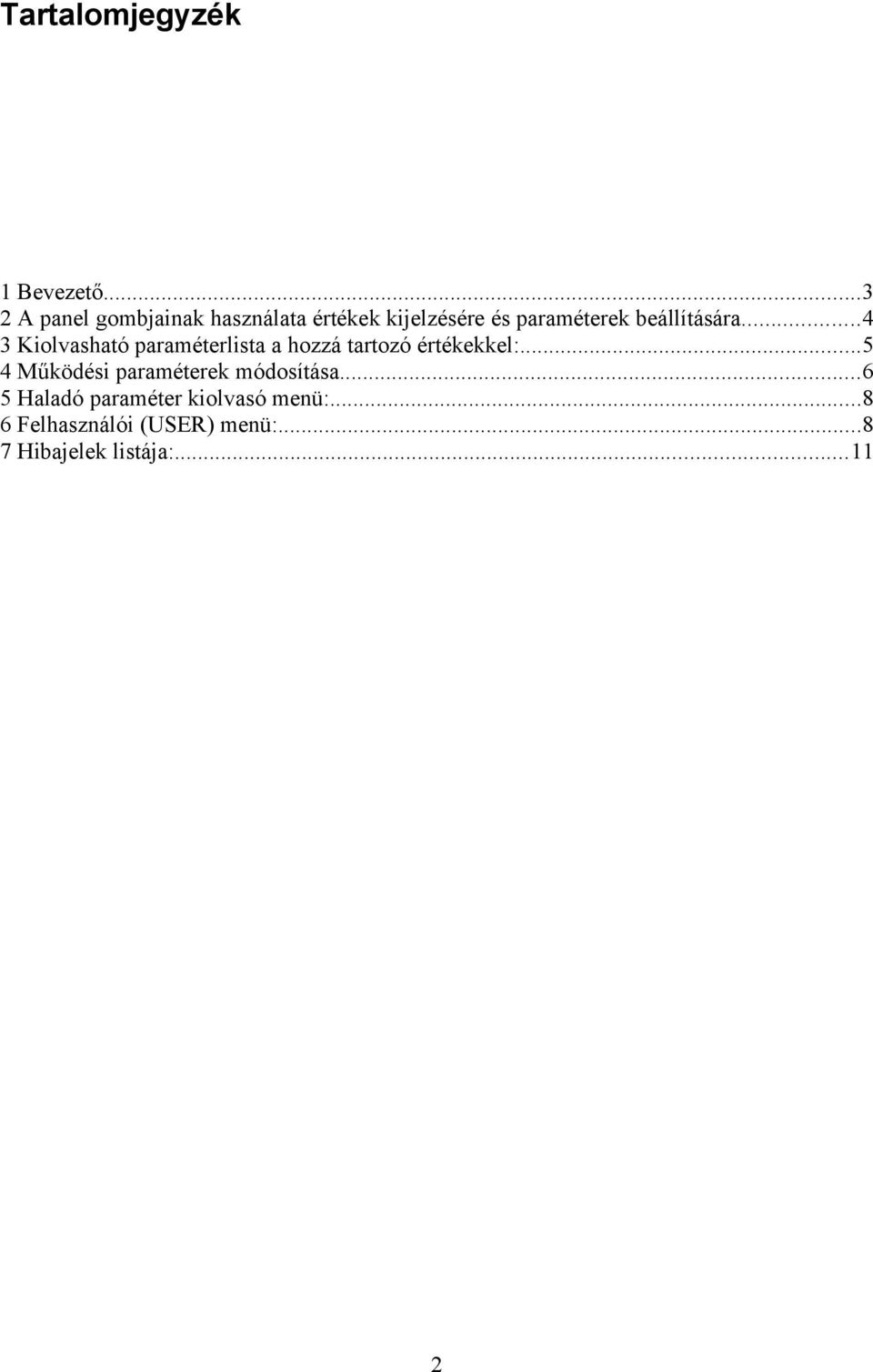

2 Tartalomjegyzék 1 Bevezető A panel gombjainak használata értékek kijelzésére és paraméterek beállítására Kiolvasható paraméterlista a hozzá tartozó értékekkel: Működési paraméterek módosítása Haladó paraméter kiolvasó menü: Felhasználói (USER) menü: Hibajelek listája:

3 1 Bevezető A kezelési panel lehetőséget nyújt a gép összes működési paraméterének gyors állítására és kijelzésére. A Kijelző 4 különböző karaktert és több LED-et tartalmaz, a különböző működési funkciók megjelenítésére, és a hibajelek kijelzésére. A panel minden beállított értéket és módosítást ment. Egy PR3 távirányító beszerelésével mód nyílik távolról vezérelni a gépet, ki-be kapcsolni, fűtő-hűtő üzemmód közötti váltásra, illetve az aktuális hibajelek lekérdezésére. Áramkimaradás esetén a gép a beállított paraméterek alapján újra indul. A távirányítóval minden alap funkció változtatható 30m távolságból 3

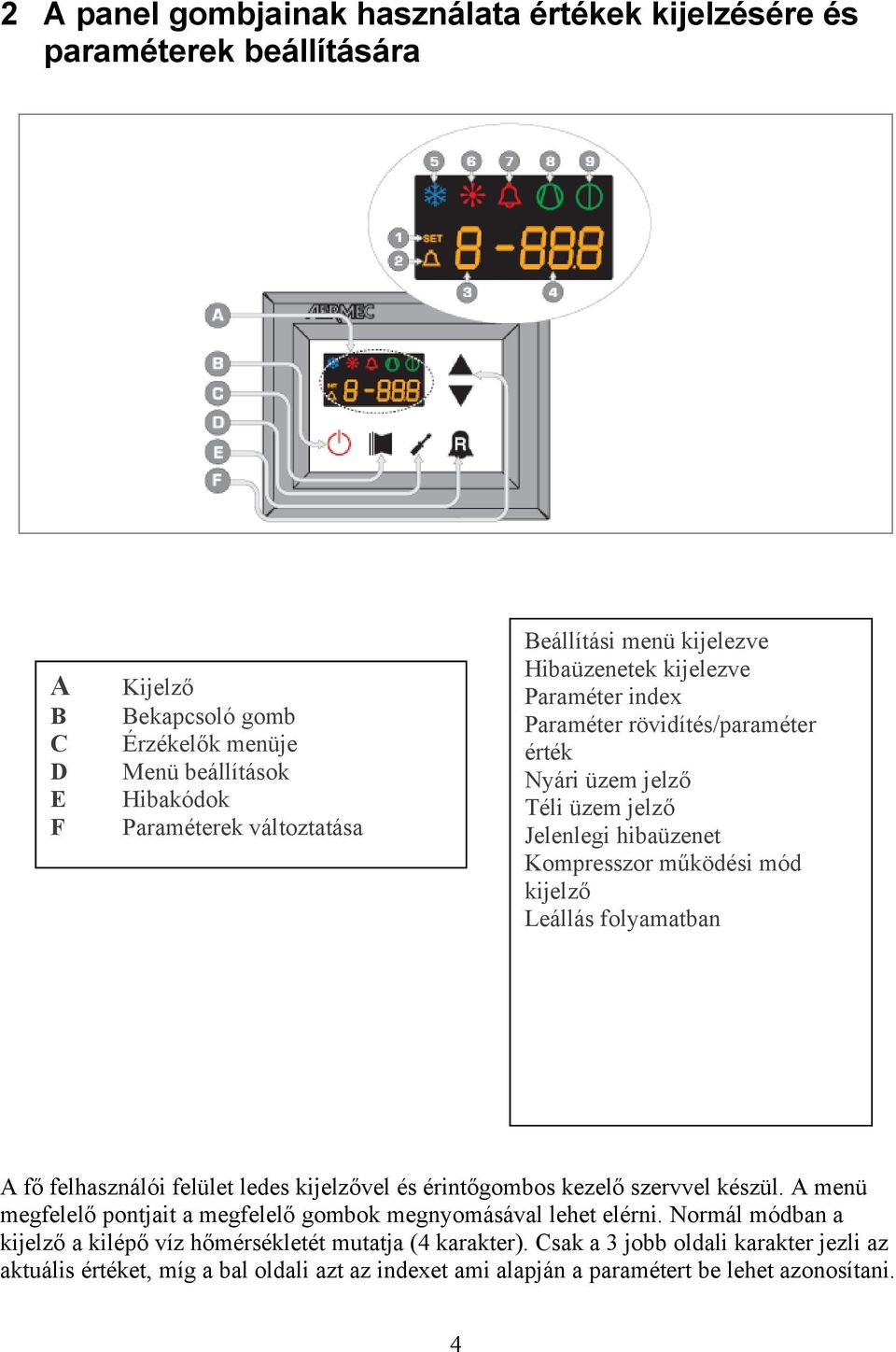

4 2 A panel gombjainak használata értékek kijelzésére és paraméterek beállítására A B C D E F Kijelző Bekapcsoló gomb Érzékelők menüje Menü beállítások Hibakódok Paraméterek változtatása Beállítási menü kijelezve Hibaüzenetek kijelezve Paraméter index Paraméter rövidítés/paraméter érték Nyári üzem jelző Téli üzem jelző Jelenlegi hibaüzenet Kompresszor működési mód kijelző Leállás folyamatban A fő felhasználói felület ledes kijelzővel és érintőgombos kezelő szervvel készül. A menü megfelelő pontjait a megfelelő gombok megnyomásával lehet elérni. Normál módban a kijelző a kilépő víz hőmérsékletét mutatja (4 karakter). Csak a 3 jobb oldali karakter jezli az aktuális értéket, míg a bal oldali azt az indexet ami alapján a paramétert be lehet azonosítani. 4

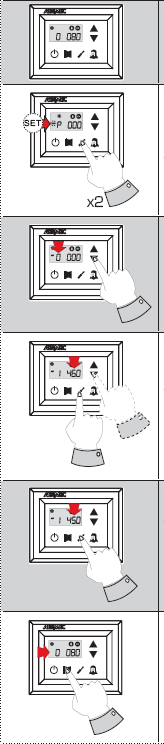

5 (lsd következő oldal) A nyilak segítségével lehet navigálni a beállítások között, ahogy a kiválasztott paraméter értékét is ezekkel lehet változtatni. 3 Kiolvasható paraméterlista a hozzá tartozó értékekkel: Jelmagyarázat: 5

6 Kijelző: A B Funkció Paraméter érték Paraméter jelentés 4 Működési paraméterek módosítása Ebben az állapotban csak megnézni lehet a paramétereket, navigálni köztük a fel-le nyilakkal lehet Ahhoz hogy hozzáférjünk a beállításokhoz, meg kell nyomni a CSAVARHÚZÓ gombot kétszer. Az első megnyomás után kódot kér, ez 000 majd ezután nyomjuk meg újra csavarhúzó gombot hogy elfogadja a 000 értéket. És lépjünk a beállítási menübe. Az értékeket itt is a nyilakkal lehet emelni vagy csökkenteni Ha bent vagyunk a beállítás menüben a nyilakkal végig lehet pörgetni őket. Minden paraméternek van egy jelölésmódja ami alapján azonosítható. A 3 bal oldali szám a beállított paraméter értékeire vonatkoznak Hogy módosítani tudjunk egyes paramétereken meg kell jeleníteni őket, majd meg kell nyomni a CSAVARHÚZÓ gombot, hogy beléphessünk a megváltoztatás módba. Ha eddig eljutottunk, akkor a már jól ismert nyilakkal állíthatjuk a paraméterhez tartozó értékeket. Ha egyszer megváltoztatunk egy paraméterhez tartozó értéket, el is menthetjük ezt, a CSAVARHÚZÓ gomb újabb megnyomásával. Ilyenkor visszakerülünk a kijelzés módba. Ahol is a nyomkodás nem fog értéket változtatni, de elérhetővé válik a következő paraméter Ha végeztünk a paraméterek beállításával az KÖNYV gomb megnyomásával, visszatérhetünk az alapállapothoz Ne feledjük ha kiléptünk, a további változtatásokhoz újra kell kezdeni a folyamatot a fentebb leírtak alapján 6

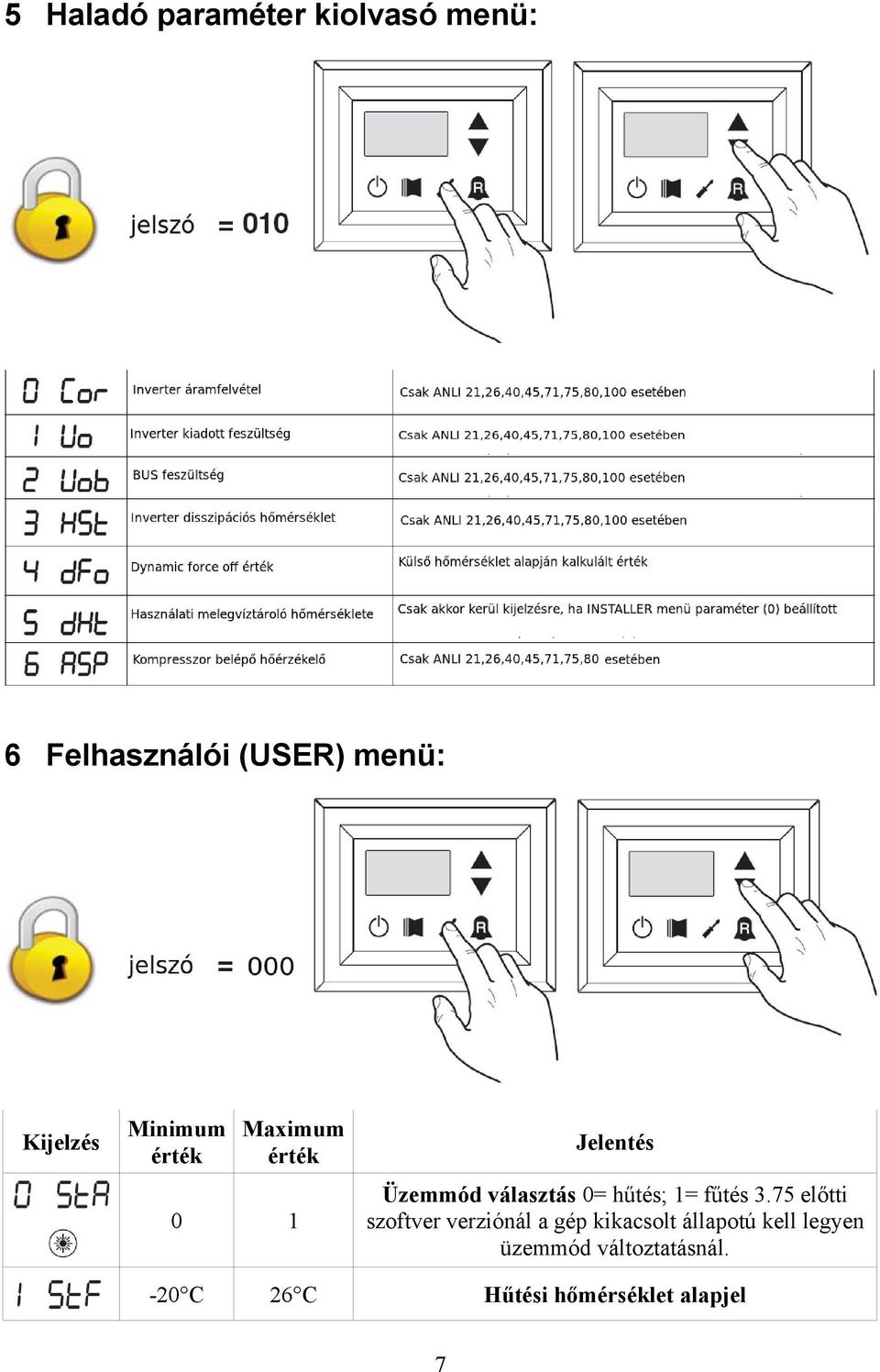

7 5 Haladó paraméter kiolvasó menü: 6 Felhasználói (USER) menü: Kijelzés Minimum érték Maximum érték 0 1 Jelentés Üzemmód választás 0= hűtés; 1= fűtés 3.75 előtti szoftver verziónál a gép kikacsolt állapotú kell legyen üzemmód változtatásnál. -20 C 26 C Hűtési hőmérséklet alapjel 7

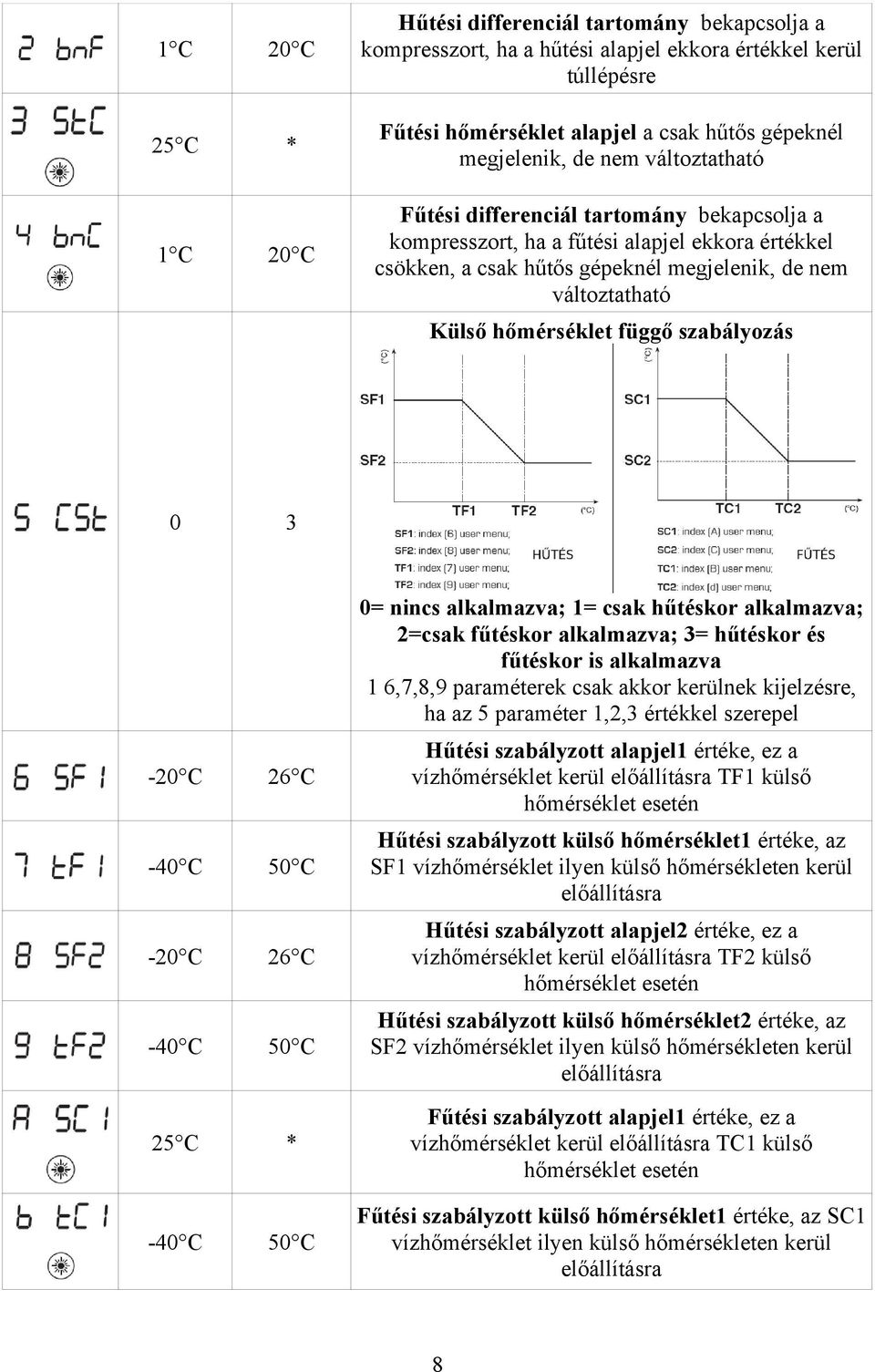

8 1 C 20 C 25 C * 1 C 20 C Hűtési differenciál tartomány bekapcsolja a kompresszort, ha a hűtési alapjel ekkora értékkel kerül túllépésre Fűtési hőmérséklet alapjel a csak hűtős gépeknél megjelenik, de nem változtatható Fűtési differenciál tartomány bekapcsolja a kompresszort, ha a fűtési alapjel ekkora értékkel csökken, a csak hűtős gépeknél megjelenik, de nem változtatható Külső hőmérséklet függő szabályozás C 26 C -40 C 50 C -20 C 26 C -40 C 50 C 25 C * -40 C 50 C 0= nincs alkalmazva; 1= csak hűtéskor alkalmazva; 2=csak fűtéskor alkalmazva; 3= hűtéskor és fűtéskor is alkalmazva 1 6,7,8,9 paraméterek csak akkor kerülnek kijelzésre, ha az 5 paraméter 1,2,3 értékkel szerepel Hűtési szabályzott alapjel1 értéke, ez a vízhőmérséklet kerül előállításra TF1 külső hőmérséklet esetén Hűtési szabályzott külső hőmérséklet1 értéke, az SF1 vízhőmérséklet ilyen külső hőmérsékleten kerül előállításra Hűtési szabályzott alapjel2 értéke, ez a vízhőmérséklet kerül előállításra TF2 külső hőmérséklet esetén Hűtési szabályzott külső hőmérséklet2 értéke, az SF2 vízhőmérséklet ilyen külső hőmérsékleten kerül előállításra Fűtési szabályzott alapjel1 értéke, ez a vízhőmérséklet kerül előállításra TC1 külső hőmérséklet esetén Fűtési szabályzott külső hőmérséklet1 értéke, az SC1 vízhőmérséklet ilyen külső hőmérsékleten kerül előállításra 8

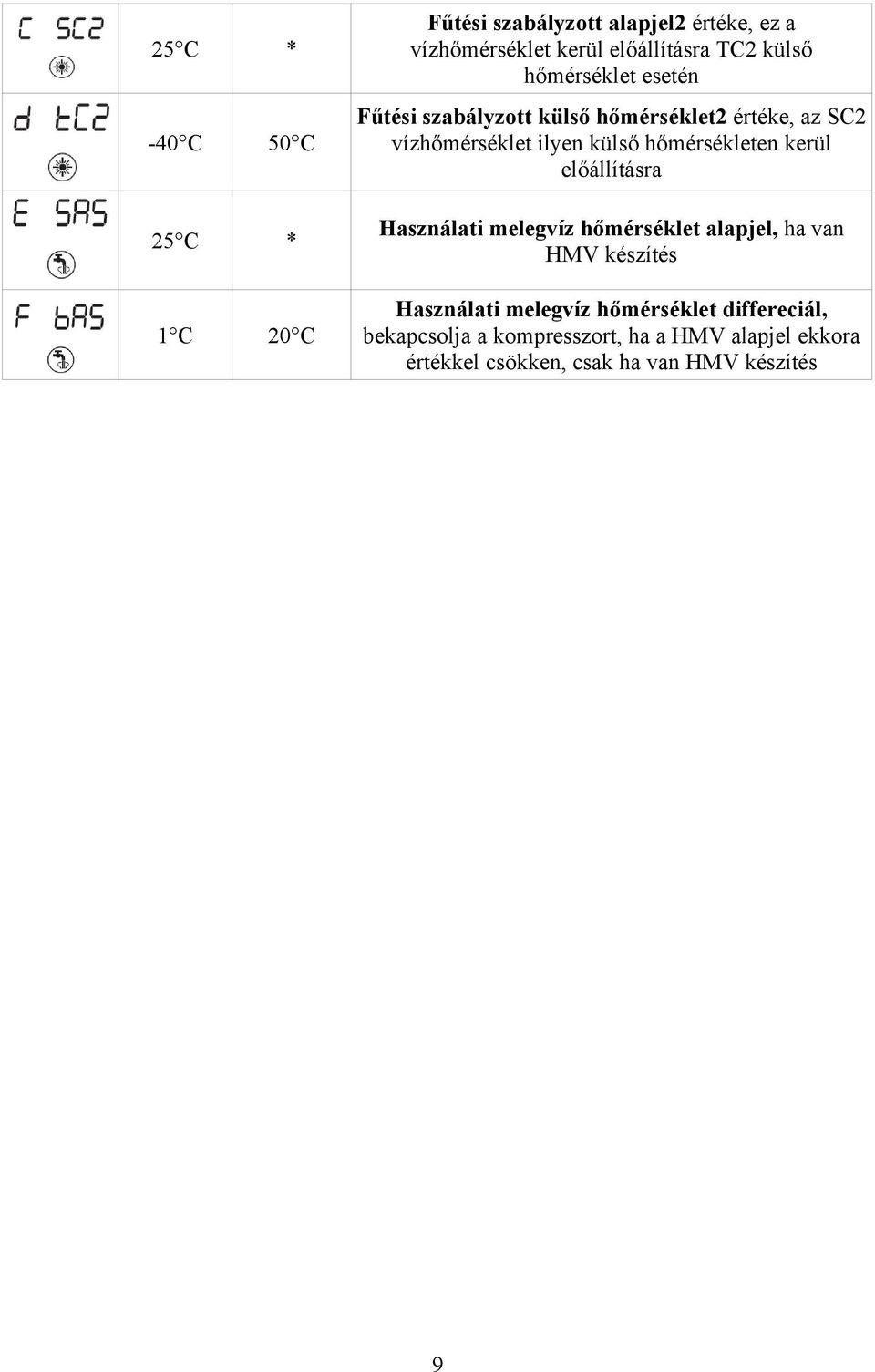

9 25 C * -40 C 50 C 25 C * 1 C 20 C Fűtési szabályzott alapjel2 értéke, ez a vízhőmérséklet kerül előállításra TC2 külső hőmérséklet esetén Fűtési szabályzott külső hőmérséklet2 értéke, az SC2 vízhőmérséklet ilyen külső hőmérsékleten kerül előállításra Használati melegvíz hőmérséklet alapjel, ha van HMV készítés Használati melegvíz hőmérséklet differeciál, bekapcsolja a kompresszort, ha a HMV alapjel ekkora értékkel csökken, csak ha van HMV készítés 9

10 7 Hibajelek listája: Az előhiba hibává válhat, ha a előhibában töltött idő több mint 60 másodperc, vagy túllépi a maximum ötszöri előfordulást Hiba kódja Előhiba kódja Megnevezés Compresszor mágneskapcsoló Ventilátor mágneskapcsoló Szivattyú mágneskapcsoló Ventilátor mágneskapcsoló (csak 3.6 verzió után) Magas nyomás kapcsoló Áramlás kapcsoló Delta p kapcsoló Alacsony nyomás kapcsoló Belépő hőmérséklet érzékelő hiba Kilépő hőmérséklet érzékelő hiba fagyvédelem Nyomó hőmérséklet érzékelő hiba Nyomó oldali gázhőmérséklet érzéeklő hiba Magas nyomás távadó hiba Magas nyomás hiba Fagyvédelmi érzékelő hiba Alacsony nyomás távadó hiba Alacsony nyomás hiba 16 - Elégtelen teljesítmény Szivattyú mágneskapcsoló (csak 3.6 verzió után) Magas nyomás partilizáció Alacsony nyomás partilizáció Nyomó oldali hőmérséklet partilizáció Back emf inverter hiba (longertek 4, 20) Belső kommunikációs hiba (longertke 5) Kompresszor túláram (longertek 6) Nincs terhelés, kompresszornak nincs elég nagy áramfelvétele (longertek 7) Nem megfelelő BUS feszültség (longertek 8) Hiba indításnál (longertek9) IPM védelmi hiba (longertek 12) EEPRPM hiba (longertek 13) Kompresszor áll (longertek 16) 10

11 Nincs kommunikáció (A-B polaritás soros vezérlőkábel) PFC modul hiba (longertek 23) Hűtő lamella túlhevülés (APY1) Túláram gyorsuló módban hardver hiba (APY2) Túláram állandó sebességen hardver hiba (APY3) Túláram lassuló módban hardver hiba(apy4) Alulfeszültség DC Bus (APY5) Túlfeszültség DC Bus (APY6) PFC konverter, PFC modul szoftver hiba (APY9) Túláram gyorsuló módban szoftver hiba (APY10) Túlterhelés (APY11) Túláram állandó sebességen szoftver hiba (APY12) Túláram lassuló módban szoftver hiba(apy13) Kompresszor nem megfelelően csatlakzoztatott (APY14) Nincs kommunikáció (APY15) Hűtő lamella hőmérséklet érzékelő hiba (APY16) Paraméter anomália (APY20) 54 - Folyamatmegfordító szelep hiba Túl magas belépő vízhőmérséklet Folyamatmegfordítás magas gázhőmérsékletnél HMV hőérzékelő olvasási hiba Külső hőmérséklet érzékelő olvasási hiba Belépő hőérzékelő hiba WRL kondenzátor Kilépő hőérzékelő hiba WRL kodenzátor Carel inverter túláram Carel inverter kompresszor motor túlterhelés Carel inverter túlfeszültség Carel inverter alulfeszültség Carel inverter meghajtó túlfűtés Carel inverter meghajtó alulfűtés Carel inverter hardver túláram Carel inverter kompresszor túlfűtés Carel inverter foglalt Carel inverter CPU hiba Carel inverter alapértékek Carel inverter DC Bus lüktetés Carel inverter nincs kommunikáció micropc-vel 11

12 Carel inverter meghajtó hőérzékelő hiba Carel inverter önkonfiguráció sikertelen Carel inverter meghajtó nem áll rendelkezésre Carel inverter motor fázis hiba Carel inverter hűtő ventilátor hiba Carel inverter sebesség hiba PFC hiba PFC túlterhelés Tépfeszültség hiba (170V alatt) Inverter típus hiba B1 hiba micropc B2 hiba micropc B3 hiba micropc B4 hiba micropc B5 hiba micropc B6 hiba micropc B7 hiba micropc Magas nyomás hiba micropc Alacsony nyomás hiba micropc Nyomó oldali gázhőmérséklet hiba micropc Nyomáskülönbség alacsonyabb, mint a meghatározott micropc Kompresszor indulás hiba micropc Időtúllépés működési határ micropc Alacsony túlhevítés hiba micropc MOP hiba micropc Alacsony belépő hőmérséklet hiba micropc EVD EVO; EVOtunes hiba micropc EVD EVO szabályzási hiba micropc EVD EVO rendszer, érzékelő hiba micropc Foglalt micropc Nincs kommunikáció az inverter és a micropc között, micropc hiba Inverter nem kompatibilis a kiválasztott kompresszorral micropc Delta p nagyobb., mint a megengedett az indításnál Alacsony nyomás határ 12
