Beril ionkazánok vezérlőpaneljének szerelési és beállítási utasításai

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Beril ionkazánok vezérlőpaneljének szerelési és beállítási utasításai"

Átírás

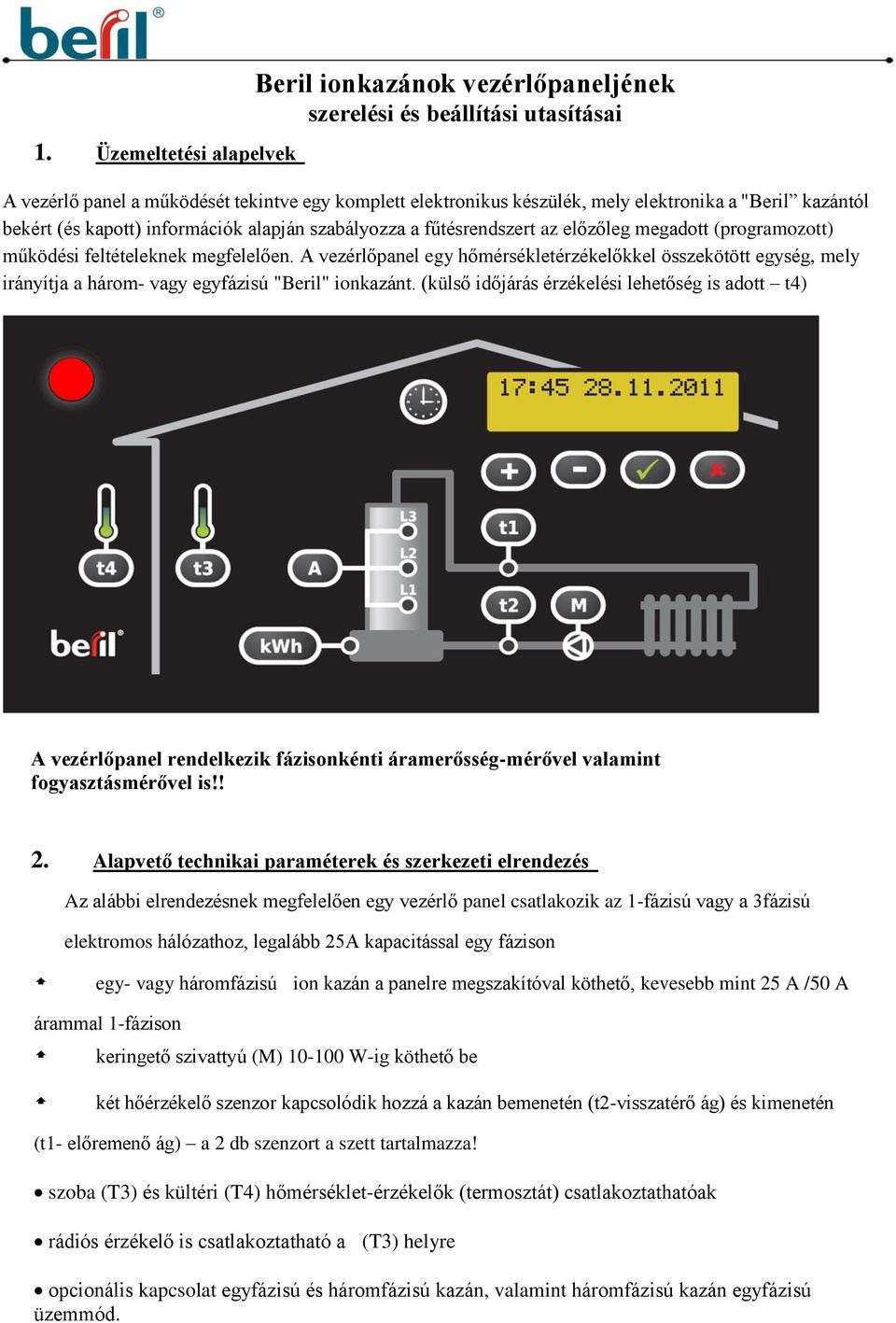

1 1. Üzemeltetési alapelvek Beril ionkazánok vezérlőpaneljének szerelési és beállítási utasításai A vezérlő panel a működését tekintve egy komplett elektronikus készülék, mely elektronika a "Beril kazántól bekért (és kapott) információk alapján szabályozza a fűtésrendszert az előzőleg megadott (programozott) működési feltételeknek megfelelően. A vezérlőpanel egy hőmérsékletérzékelőkkel összekötött egység, mely irányítja a három- vagy egyfázisú "Beril" ionkazánt. (külső időjárás érzékelési lehetőség is adott t4) A vezérlőpanel rendelkezik fázisonkénti áramerősség-mérővel valamint fogyasztásmérővel is!! 2. Alapvető technikai paraméterek és szerkezeti elrendezés Az alábbi elrendezésnek megfelelően egy vezérlő panel csatlakozik az 1-fázisú vagy a 3fázisú elektromos hálózathoz, legalább 25A kapacitással egy fázison egy- vagy háromfázisú ion kazán a panelre megszakítóval köthető, kevesebb mint 25 A /50 A árammal 1-fázison keringető szivattyú (M) W-ig köthető be két hőérzékelő szenzor kapcsolódik hozzá a kazán bemenetén (t2-visszatérő ág) és kimenetén (t1- előremenő ág) a 2 db szenzort a szett tartalmazza! szoba (T3) és kültéri (T4) hőmérséklet-érzékelők (termosztát) csatlakoztathatóak rádiós érzékelő is csatlakoztatható a (T3) helyre opcionális kapcsolat egyfázisú és háromfázisú kazán, valamint háromfázisú kazán egyfázisú üzemmód.

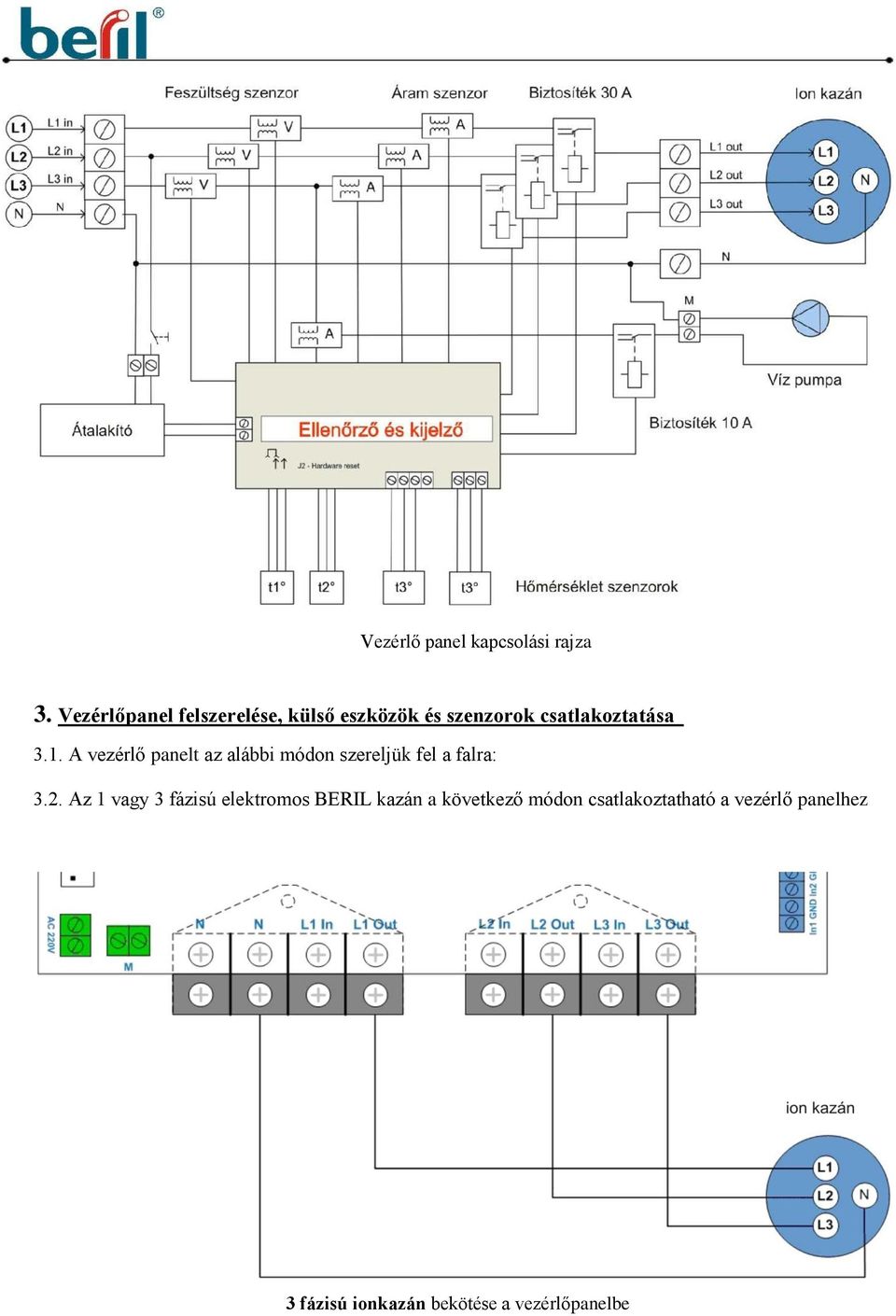

2 Vezérlő panel kapcsolási rajza 3. Vezérlőpanel felszerelése, külső eszközök és szenzorok csatlakoztatása 3.1. A vezérlő panelt az alábbi módon szereljük fel a falra: 3.2. Az 1 vagy 3 fázisú elektromos BERIL kazán a következő módon csatlakoztatható a vezérlő panelhez 3 fázisú ionkazán bekötése a vezérlőpanelbe

3 3.3. Keringető szivattyú (M) bekötése 1 fázisú ionkazán bekötése a vezérlőpanelbe 3.4. A hőmérséklet- érzékelő szenzorok t1, t2, t3 és t4 bekötése

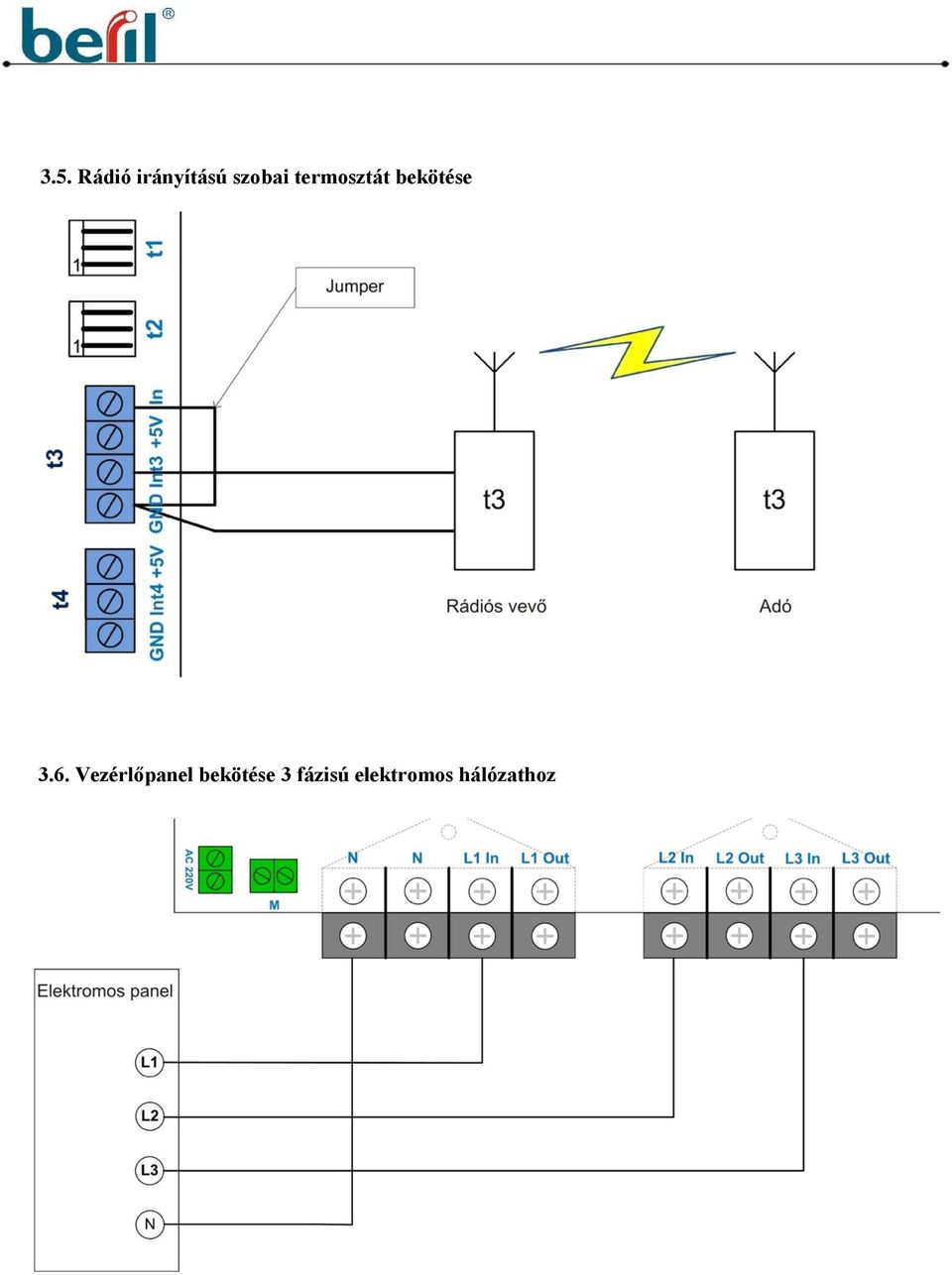

4 3.5. Rádió irányítású szobai termosztát bekötése 3.6. Vezérlőpanel bekötése 3 fázisú elektromos hálózathoz

5 3.6. Vezérlőpanel bekötése 1 fázisú hálózathoz 4. Visszajelzések, vezérlő rendszer és szabályozott paraméterek A visszajelzések ( a vezérlő panel képének megfelelően) két soros szimbólum kijelzőn jelennek meg. A kiválasztáshoz nyomja meg a megfelelő gombot és a következőket jelzi ki a panel: -hőmérséklet feltételek -elektródákon folyó áramerőssége -aktuális dátum és idő -felhasznált energia -üres sor kijelző (törlés ) Példa: ha megnyomja a gombot: t1 - pillanatnyi mért hőmérséklet a szenzoron t1=30 C, Т1 szenzorra beállított hőmérséklet T1=35 C, Δ - beállított hőmérséklet eltolás ΔT1=±10 C.

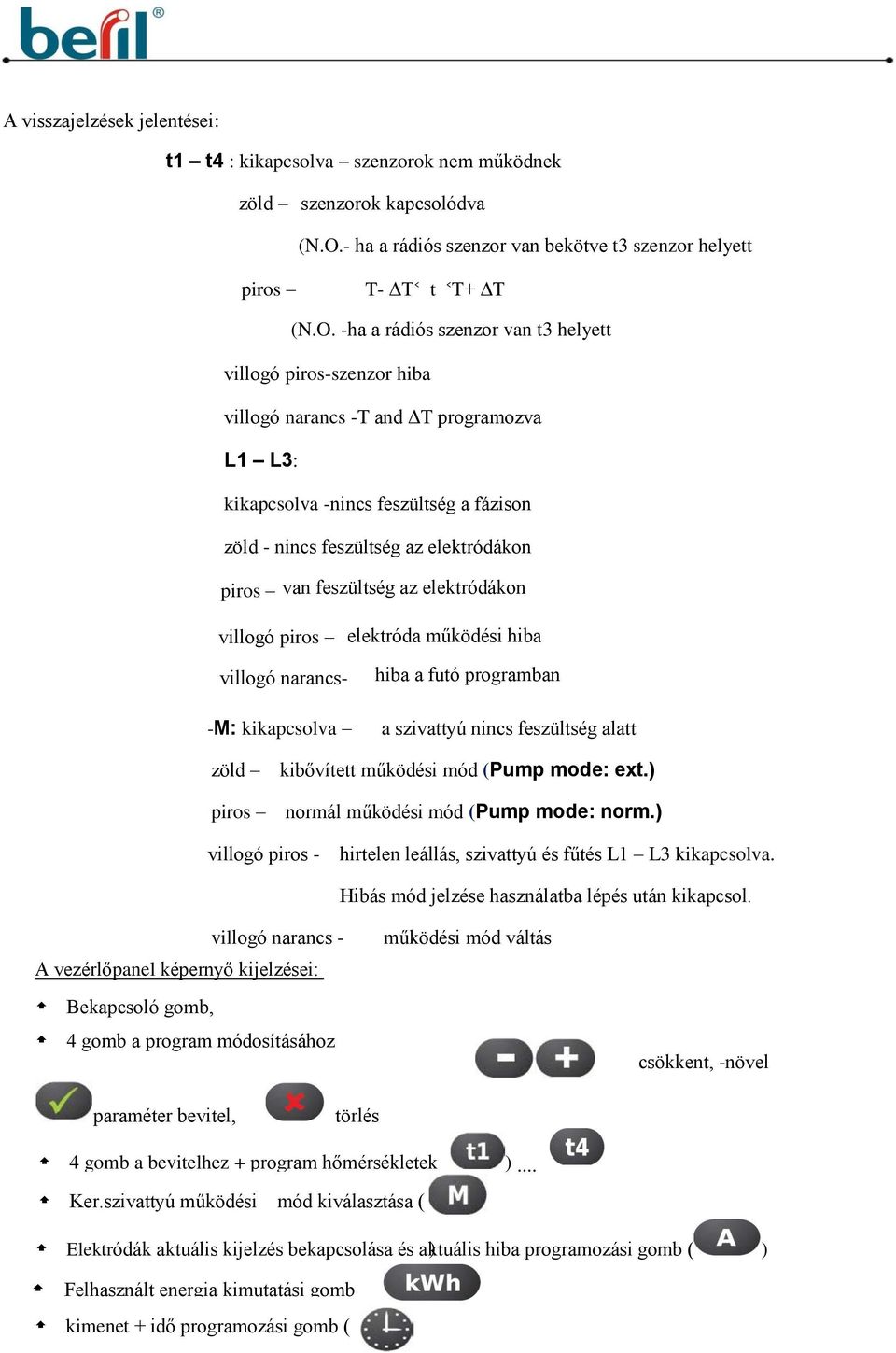

6 A visszajelzések jelentései: t1 t4 : kikapcsolva szenzorok nem működnek zöld szenzorok kapcsolódva (N.O.- ha a rádiós szenzor van bekötve t3 szenzor helyett piros helyetthelyett T- ΔТ van) t T+ ΔТ (N.O. -ha a rádiós szenzor van t3 helyett villogó piros-szenzor hiba villogó narancs -T and ΔТ programozva L1 L3: kikapcsolva -nincs feszültség a fázison zöld - nincs feszültség az elektródákon piros van feszültség az elektródákon villogó piros elektróda működési hiba villogó narancs- -M: kikapcsolva hiba a futó programban a szivattyú nincs feszültség alatt zöld piros kibővített működési mód (Pump mode: ext.) normál működési mód (Pump mode: norm.) villogó piros - hirtelen leállás, szivattyú és fűtés L1 L3 kikapcsolva. Hibás mód jelzése használatba lépés után kikapcsol. villogó narancs - A vezérlőpanel képernyő kijelzései: Bekapcsoló gomb, 4 gomb a program módosításához működési mód váltás csökkent, -növel paraméter bevitel, törlés 4 gomb a bevitelhez + program hőmérsékletek )... Ker.szivattyú működési mód kiválasztása ( ) Elektródák aktuális kijelzés bekapcsolása és aktuális hiba programozási gomb ( ) Felhasznált energia kimutatási gomb kimenet + idő programozási gomb (

7 A programozási módba való belépéshez nyomja meg és tartsa benyomva a megfelelő gombot (idő és dátum bevitel, t1-t4, A1-A3, M) 5 másodpercig, amíg a villogó narancsszínű jelző be nem kapcsol. Használja Nyomja Használja és az adott paraméterek megváltoztatásához. gombot a megváltoztatott paraméter jóváhagyásához és menjen egy másik gombra. gombot a mentés nélküli kilépéshez. Megjegyzés: Ha a felhasználó nem lépett ki a programozási módból (pislogó narancs), akkor 60 másodperc után automatikusan kilép a paraméterek elmentése nélkül. 5. Eszköz bekapcsolása és működési algoritmus választás A betöltés után működési üzemmódba lép a dátum és idő kijelzésével. A vezérlő panel első bekapcsoláskor 1.módban indul (Mode 1). A következő alkalommal pedig abban a módban indul, ahogyan az ki lett kapcsolva. Az üzemmód az áram bekapcsolásával indul. Az üzemmód megváltoztatásához és a gyári beállításhoz való visszatéréshez a következőképp járjon el: 1. Kapcsolja le az áramot, Nyomja meg és tartsa nyomva gombokat, Kapcsolja be az áramot, amint a képernyőn megjelenik a következő: 4.1. Nyomja meg_a gombot a működési módba való belépéshez (Mode:1-4), használja a vagy gombokat és az elfogadáshoz Nyomja meg a gombot egyszer, hogy beléphessen a feszültség beállítási menübe (voltage - feszültség)

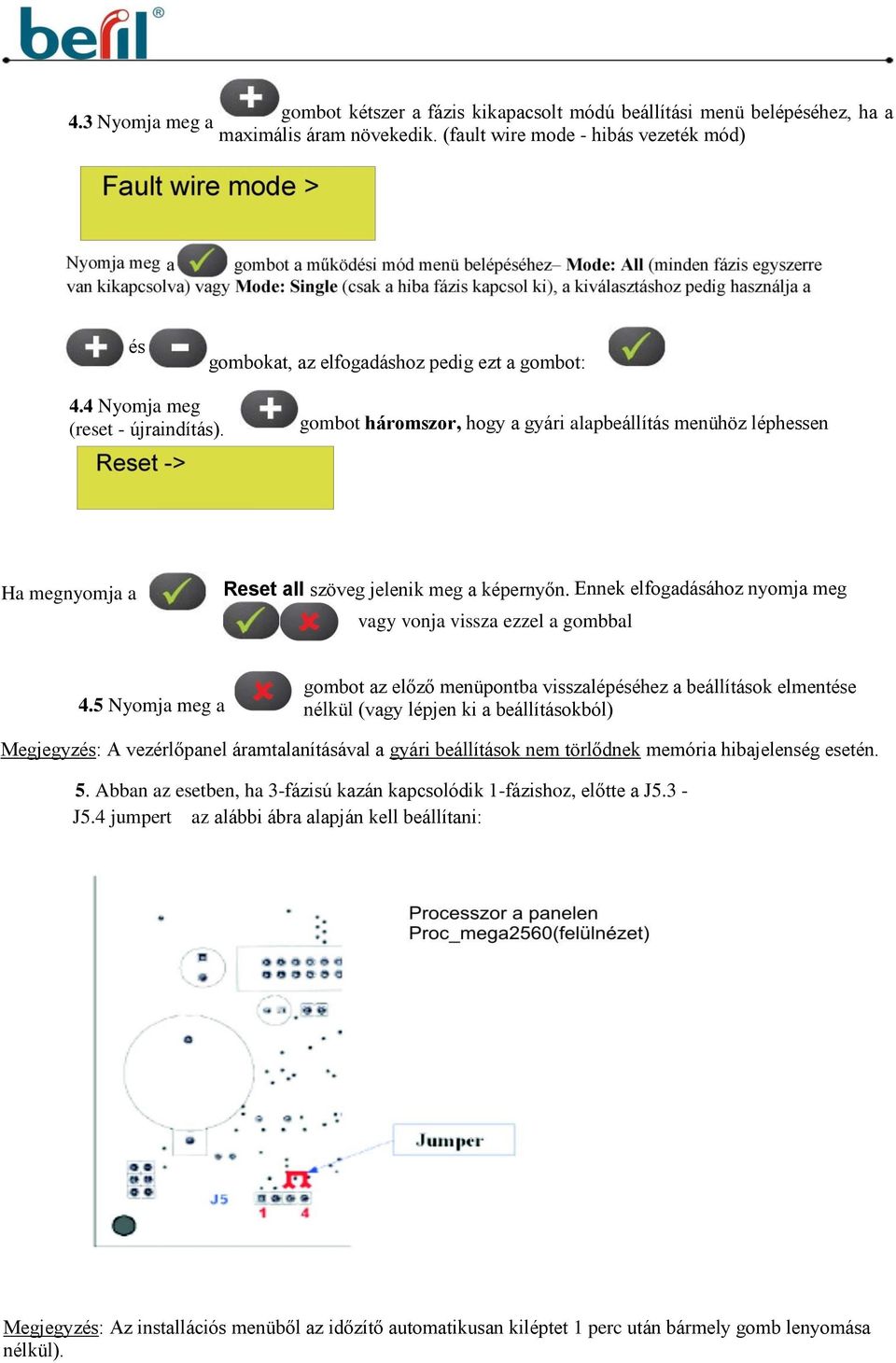

8 gombot kétszer a fázis kikapacsolt módú beállítási menü belépéséhez, ha a 4.3 Nyomja meg a maximális áram növekedik. (fault wire mode - hibás vezeték mód) és gombokat, az elfogadáshoz pedig ezt a gombot: 4.4 Nyomja meg (reset - újraindítás). gombot háromszor, hogy a gyári alapbeállítás menühöz léphessen Ha megnyomja a Reset all szöveg jelenik meg a képernyőn. Ennek elfogadásához nyomja meg vagy vonja vissza ezzel a gombbal 4.5 Nyomja meg a gombot az előző menüpontba visszalépéséhez a beállítások elmentése nélkül (vagy lépjen ki a beállításokból) Megjegyzés: A vezérlőpanel áramtalanításával a gyári beállítások nem törlődnek memória hibajelenség esetén. 5. Abban az esetben, ha 3-fázisú kazán kapcsolódik 1-fázishoz, előtte a J5.3 - J5.4 jumpert az alábbi ábra alapján kell beállítani: Megjegyzés: Az installációs menüből az időzítő automatikusan kiléptet 1 perc után bármely gomb lenyomása nélkül).

9 6. Vezérlőpanel működödési módjai Vezérlő blokk a 4-ből egy kiválasztott feltételek között működik: [Mode 1] Ez a mód a t1 és t2 szenzorok hőmérsékleti adatait használja. 1. Ebben a működési módban az ion kazán kikapcsol, ha ez meghaladja a T1+ ΔT1 or T2+ ΔT2 értékeket. 2. Következő szenzor, amelyiken keresztül kikapcsolás történt, ellenőrizve van, hogy felmérje a kazán bekapcsolásának pillanatát. 3. A bekapcsolás akkor indul, mikor T1- ΔT1 vagy T2- ΔT2 alá csökken. Az ion kazán programozási hőmérséklet tartománya: 5 С T1 75 С és 5 С T2 55 С (1 С fokonként) Hiszterézis hőmérsékleti tartománya: 1 С ΔT1 10 С és 1 С ΔT2 10 С (fokonként) Programozáskor T2 T1 Alapbeállítások T1= 60 С és T2=40 С, ΔT1=03 С és ΔT2=02 С. Alapbeállítások T1.1=05 С és T2.1=05 С, ΔT1.1=02 С és ΔT2.1=02 С. [Mode 2] Ez a mód a t1, t2 és t3 szenzorok hőmérsékletét használja (elsőbbség a t3-on). 1. Ebben a működési módban az ion kazán kikapcsol, ha a mért hőmérséklet meghaladja a T1+ ΔT1 vagy T2+ ΔT2 vagy T3+ ΔT3 értékeket. 2. A kazán bekapcsolási pillanatának felméréséhez egy vezérlő hőmérséklet paraméterrel van megvalósítva T3- ΔT3 vagy szenzorral, amelyiken keresztül kikapcsolás történt. 3. A bekapcsolás elindul, amikor a hőmérséklet az adott beprogramozott érték alá csökken T1- ΔT1 vagy T2-ΔT2 vagy T3-ΔT3. Programozási hőmérséklet tartomány: 3.0 С T С (0.1 С fokonként) Hiszterézis hőmérséklet tartomány: 1 С ΔT3 5 С Alapbeállítások T3= 20.0 С és ΔT3=1.0 С. [Mode 3] Ez a mód a t1 és t2 és t4 szenzorok hőmérsékletét használja. 1. Ebben a működési módban az ion kazánt kikapcsolja, ha ez meghaladja a T1+ ΔT1 vagy T2+ΔT2 értékeket. 2. Következő szenzor, amelyiken keresztül kikapcsolás történt, ellenőrizve van, hogy felmérje a kazán bekapcsolásának pillanatát. 3. A bekapcsolás elindul, amikor a hőmérséklet az adott beprogramozott érték alá csökken T1-ΔT1 vagy T2-ΔT2. 4. Ha megváltoztatjuk t4= -10 С, akkor a beprogramozott T2 érték konstans marad.

10 5. Minden alkalommal, amikor t4 a ΔT4 értékkel csökken, Ω értékkel emeli T2-t. 6. Minden alkalommal, amikor t4 érték ΔT4 értékkel csökken, Ω értékkel csökkenti T2-t. Hiszterézis hőmérséklet tartomány: 1 С ΔT4 20 С ( 1 С fokonként) Ω tartomány : 1 С Ω 5 С (1 С fokonként) Alapbeállítások ΔT4= 10 С vagy Ω =03 С [Mode 4] Ez a mód a t1 és t2 és t3 valamint a t4 szenzorok hőmérsékletét használja. Ez a mód egyesíti mind a 3 előző módot. 7. Vezérlőpanel hibás működési lehetőségei Áramerősség jóval meghaladja A!-t bármely fázison (ha egy fázison is meghaladja, akkor egy fázis kikapcsol Mode: Single vagy az összes fázis kikapcsol Mode: All) és egy megfelelő villogó piros jelző mutatja a vezérlőpulton és a megfelelő (L1 vagy/és L2 vagy/és L3) bekapcsol. A hőmérséklet a t2 szenzor ellenőri. Ha t2 T! alá csökken, akkor a hibajelzés látható és a fűtés bekapcsol. Programozási hőmérséklet tartomány: 3 С T! 20 С (lépés 1 С) Alapbeállítások T!=05 С Programozás jelenlegi tartománya: 10A A! 60AС (lépés 1A) Alapbeállítások A!=18A Egy hibás mód betáplálása után a rendszer addig vár, amíg a hőmérséklet T2- ΔT2 alá nem esik, így akkor a standard mód kapcsol be. 8. Esemény napló A memória hibák 2 csoportra oszlanak: aktuális esemény napló és teljes esemény napló, Minden egyes résznek 64 esemény a maximális kapacitása, Ciklikus memória töltés ha a memória puffer megtelik, a régi értékeket az újak kitörlik Nyomja meg egyszerre a gombokat az aktuális esemény naplóhoz való belépéshez. gombokat a teljes esemény naplóban való lépegetéshez. Használja gombokat az eseménynaplóban való mozgáshoz

11 Nyomja egyszerre + + vvagy Nyomja egyszerre + + gombokat 10 esemény együttes mozgatásához gombokat a jelenlegi esemény napló kitörléséhez. Nyomja egyszerre + + gombokat a jelenlegi esemény napló kitörléséhez. + No more records (Nincs több bejegyzés) szöveg fog megjelenni, ha az esemény napló lista végére ér. A megtekintés módból való kilépéshez nyomja meg gombot! Megyjegyzés: Nincs időzítővel való automatikus kilépés az esemény napló módból. Hiba esemény lista az aktuális esemény napló részben a kijelzőn: Fault A1 Val =... (jelenlegi érték az L1-en) Fault A2 Val =... (jelenlegi érték az L2-en) Fault A3 Val =... (jelenlegi érték az L3-en) Hiba esemény lista a teljes esemény napló részben a kijelzőn: Fault T1 Val =... (hőmérséklet érték, ha T1 + ΔT1 + 3 C) Fault T2 Val =... (hőmérséklet érték, ha T2 + ΔT2 + 3 C) Sensor lost: 1 (elveszett a kapcsolat a t1-es hőmérséklet szenzorral) Sensor lost: 2 (elveszett a kapcsolat a t2-es hőmérséklet szenzorral) Sensor lost: 3 (elveszett a kapcsolat a t3-as hőmérséklet szenzorral) Sensor lost: 4 (elveszett a kapcsolat a t4-es hőmérséklet szenzorral) Sensor rest: 1 (a t1-es hőmérséklet szenzorral való elveszett kapcsolat visszaállt) Sensor rest: 2 (a t2-es hőmérséklet szenzorral való elveszett kapcsolat visszaállt) Sensor rest: 3 (a t3-as hőmérséklet szenzorral való elveszett kapcsolat visszaállt) Sensor rest: 4 (a t4-es hőmérséklet szenzorral való elveszett kapcsolat visszaállt) Pump fault A =... (pumpa hibának jelenlegi értéke). 9. Technikai rendszer paraméterek A vezérlő blokk az 1- vagy 3-fázisú hálózathoz 25 amper kapacitással kapcsolódik, legalább egy fázison. 1- vagy 3-fázisú Beril kazán a vezérlő blokkhoz egy fázison 25 amper/50 amper áramkorlát alatt kapcsolódik. A vízpumpa a vezérlő blokkhoz W kapacitással kapcsolódik.

12 Két fűtéshez tartó hőmérséklet szenzor (kazán kimenetén t1 és bemenetén t2) a vezérlő panelhez kapcsolódik. Lehetséges vezérlőpanel csatlakoztatása a (t3) szoba- és a (t4) külső hőmérséklet szenzorhoz. 10. Elnevezések t - A1/A2/A3 - aktuális mért hőmérséklet a szenzoron ( C), fázis áramerősség az elektródákon (A), Т - beprogramozott hőmérséklet ( C), Δ/ ΔТ - beprogramozott hőmérséklet kiegyenlítés ( C), Ω - beprogramozott hőmérsékleti korrekció a másik hőmérséklet szenzor mérésének megfelelően ( C), T1.1/T2.1 - alternatív beprogramozott hőmérséklet ( C), ΔТ1.1/ ΔТ2.1 - alternatív beprogramozott hőmérséklet kiegyenlítés ( C), A! - hiba fázis az elektródán (A), T2! - hiba esemény programozott hőmérséklet ( C).
