1 CITROËN DTAV INFO DIAG DIAGNOSZTIKAI MUSZER LEÁNYVÁLLALATOK / IMPORTOR ÚJ CITROËN GÉPJÁRMU FORGALMAZÓK - Új gépjármu felkészíto - Kampánykoordinátor HIVATALOS CITROËN MÁRKASZERVIZEK - Vevoszolgálati vezeto, vezeto szerelo - Kiemelt szerelo LEXIA PROXIA CD sz EZT A KÖRLEVELET MINDEN OLYAN MUNKATÁRS RÉSZÉRE TOVÁBBÍTANI ÉS ISMERTETNI KELL, AKI KÖZVETVE VAGY KÖZVETLENÜL LEXIA VAGY PROXIA DIAGNOSZTIKAI MUSZERREL DOLGOZIK CÍM: Segédlet a BSI vezérloegység diagnosztikájához: Motorolaj szintméro TÁRGY: CITROËN C4, C5 R típusú jármuvek. OLDAL 1 / 11

2 Segédlet a BSI vezérloegység diagnosztikájához (G08) Motorolaj szintméro Alkalmazás a következo típusú CITROËN jármuvekhez: C4 C5 R Kezelt ügyfél tünetek - Az elektromos olajszintméro semmilyen olajszintet nem jelez. - Egyéb tünetek. OLDAL 2 / 11

3 Tartalomjegyzék 1 Garancia 4 2 Kapcsolatfelvétel a muszaki tanácsadóval BEVEZETÉS PÉLDA A KÖZLENDO INFORMÁCIÓKRA 44 3 Javaslatok, óvintézkedések 4 4 Muködésmód, emlékezteto Az OIL KIJELZO SAJÁTOSSÁGAI AZ OLAJSZINTMÉRO SAJÁTOSSÁGAI ELLENORZÉSI DOKUMENTÁCIÓ 5 5 Programozás 6 6 [G08][S00] A BSI vezérloegység elozetes ellenorzése. 7 7 [G08][S01] Az elektromos olajszintméro semmilyen olajszintet nem jelez 11 OLDAL 3 / 11

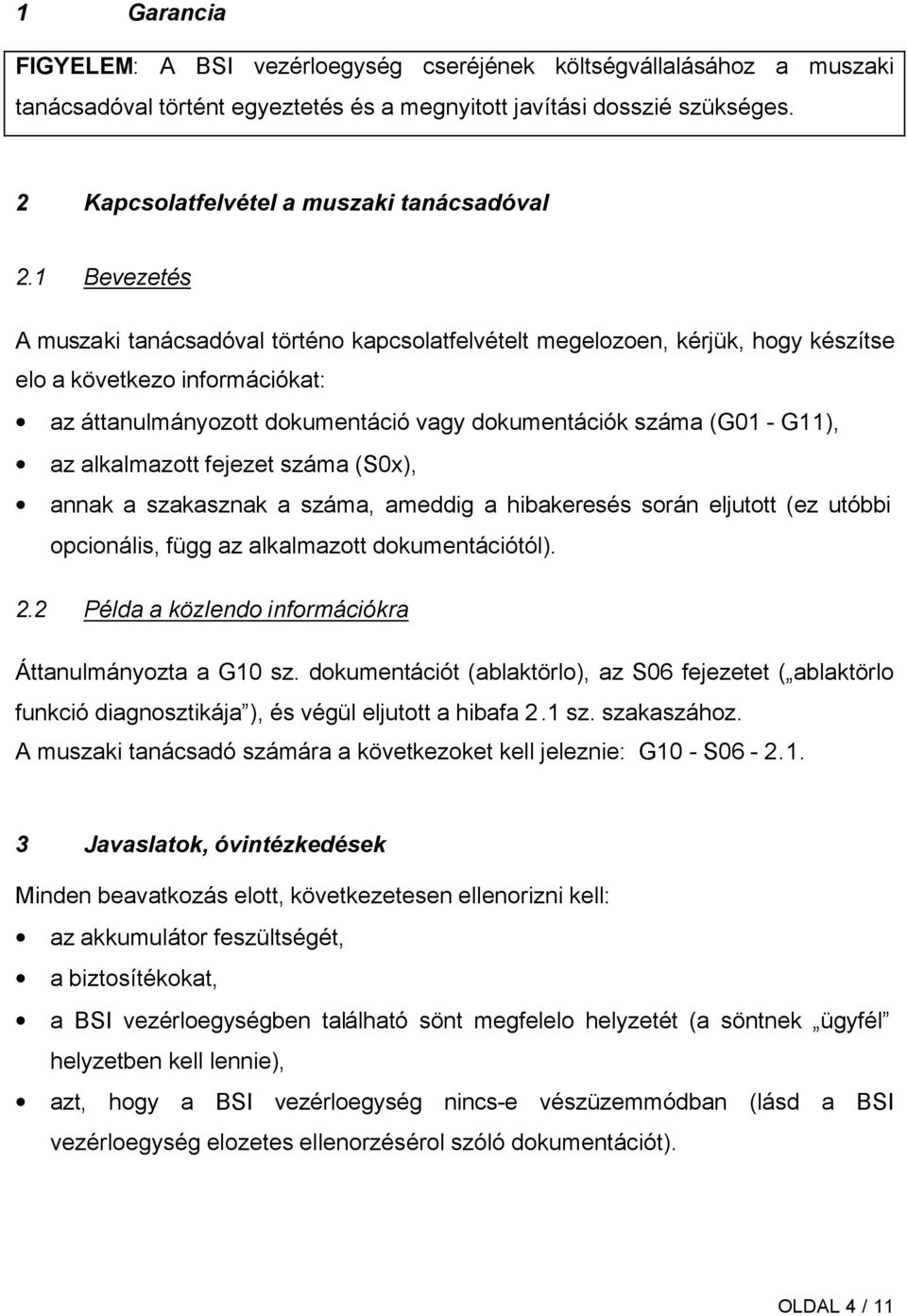

4 1 Garancia FIGYELEM: A BSI vezérloegység cseréjének költségvállalásához a muszaki tanácsadóval történt egyeztetés és a megnyitott javítási dosszié szükséges. 2 Kapcsolatfelvétel a muszaki tanácsadóval 2.1 Bevezetés A muszaki tanácsadóval történo kapcsolatfelvételt megelozoen, kérjük, hogy készítse elo a következo információkat: az áttanulmányozott dokumentáció vagy dokumentációk száma (G01 - G11), az alkalmazott fejezet száma (S0x), annak a szakasznak a száma, ameddig a hibakeresés során eljutott (ez utóbbi opcionális, függ az alkalmazott dokumentációtól). 2.2 Példa a közlendo információkra Áttanulmányozta a G10 sz. dokumentációt (ablaktörlo), az S06 fejezetet ( ablaktörlo funkció diagnosztikája ), és végül eljutott a hibafa 2.1 sz. szakaszához. A muszaki tanácsadó számára a következoket kell jeleznie: G10 - S Javaslatok, óvintézkedések Minden beavatkozás elott, következetesen ellenorizni kell: az akkumulátor feszültségét, a biztosítékokat, a BSI vezérloegységben található sönt megfelelo helyzetét (a söntnek ügyfél helyzetben kell lennie), azt, hogy a BSI vezérloegység nincs-e vészüzemmódban (lásd a BSI vezérloegység elozetes ellenorzésérol szóló dokumentációt). OLDAL 4 / 11

5 4 Muködésmód, emlékezteto Ahhoz, hogy a vezeto számára a megfelelo olajszint kijelzése történjen meg, a BSI vezérloegység, négy olajszintmérés alapján kiszámolja a kijelzendo szint értékét. Az olajszint mérése a gyújtás minden ráadáskor megtörténik, az olajszint kijelzésére pedig az Oil kijelzo szolgál. 4.1 Az Oil kijelzo sajátosságai Az Oil kijelzo elhelyezésének sajátosságai: Citroën C4: az Oil kijelzo a muszercsoportban, a km/h vagy a miles/h kijelzo alatt található, Citroën C5 R: az Oil kijelzo a kilométer számláló kijelzojében jelenik meg, a következo karbantartásig megteheto távolság kijelzését követoen. 4.2 Az olajszintmérés sajátosságai Az alábbi motorok esetében olajszint mérését a befecskendezo vezérloegység végzi el: 2.0 l benzinmotor (RFJ típusú motor) 1.4 l benzinmotor (KFU típusú motor) A többi motortípus esetében az olajszint mérését a BSM vezérloegység végzi el. 4.3 Ellenorzési dokumentáció A helyes olajszint kijelzés garantálása érdekében, a gazdaságos üzemmódon kívül végezze el a következoket: adja rá a gyújtást (a motor beindítása nélkül), várjon 15 másodpercet, vegye le a gyújtást, várjon legalább 3 percet (anélkül, hogy kinyitná, vagy nyitva hagyná az ajtókat, azért, hogy a BSI vezérloegység készenléti állapotba kerülhessen), adja rá a gyújtást (a motor beindítása nélkül), figyelje meg az Oil kijelzo viselkedését a muszercsoportban. OLDAL 5 / 11

6 Az Oil kijelzo megfigyelt kijelzése A lehetséges esetek Az Oil kijelzés villog. Olajszint figyelmeztetés. Az olajszint túl alacsony (0% - 11%). Az olajszint túl magas (>100 %, az olajszint a szintméro pálca maximum jelzése felett van). Az Oil kijelzés folyamatos jelentléte. A szintmérés folyamatban van. Az Oil OK kijelzés folyamatos jelentléte. Az olajszint 12% és 100% között van. Az Oil -- kijelzés villog. Érvénytelen kijelzés (mérési probléma). Ha az OIL kijelzés villog és a Motorolajszint figyelmeztetés / Alerte niveau huile moteur üzenet jelenik meg a többfunkciós kijelzon. 5 Programozás Bizonyos számú programozási paramétert a BSI vezérloegység tárol: az Olajszint érzékelo opció paraméter (Van / Nincs), a motortípussal összefüggo paraméterek: Citroën C4: a motorolajszint-mérési táblázat kiválasztása paraméter (2.0 l 16V (138 LE) benzinmotor, 1.6 l 16V benzinmotor, 2.0 l 16V (180 LE) benzinmotor, 1.4 l 16V benzinmotor, 2.0 l 16V (143LE) benzinmotor, 1.6 l HDI dízelmotor, 2.0 l 16V HDI dízelmotor). Citroën C5 R: az olajszintmérés szabálya - motortípus paraméter (3,0 l (V6) benzinmotor, 2,0 l benzinmotor, 1,8 l benzinmotor, 2,0 l dízelmotor, 1,6 l dízelmotor, 2,2 l dízelmotor), az olajszint információ eredete paraméter (BSM vezérloegység, motorvezérloegység), az olajszintmérés feltétele paraméter (leállított motor, muködo motor). A programozási paraméterek a BSI vezérloegységgel, a diagnosztikai muszer segítségével létrehozott kommunikációs kapcsolatot követoen a KÉZI PROGRAMOZÁS majd a KONFIGURÁCIÓ, AZ ÜZEMANYAG SZINTMÉRÉS SZABÁLYA MOTOROLAJ SZINTMÉRÉS SZABÁLYA menük kiválasztásával érhetok el. OLDAL 6 / 11

7 [G08][S00] A BSI vezérloegység elozetes ellenorzése. 1. szakasz A vészüzemmódban lévo BSI vezérloegység azonosítása: - Az elso eset: amikor a gyújtás ráadásakor a világításkapcsoló «0» helyzetében, a jármu helyzetjelzo lámpái (az elsok vagy a hátsók, vagy mindketto) kigyulladnak. - A második eset: muködo motornál a jármu tompított fényszórói kigyulladnak és az ablaktörlo szakaszos ütemben vagy alacsony sebességfokozatban muködik. 2. szakasz A BSI vezérloegység mutatja-e a vészüzemmód valamelyik tünetét? 4. szakasz Ellenorizze a biztosítékokat, a BSI vezérloegység tápellátásait és amennyiben szükséges javítsa meg azokat. 3. szakasz A ellenorzési dokumentáció vége 5. szakasz Diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel, válassza ki az «Azonosítás» menüt. Ki tudja-e olvasni a BSI vezérloegység programjának kiadási számát. A kiadási szám megfelel-e a program szokásos kiadási számnak (A program kiadási számának szigorúan fölött kell lennie)? A BSI vezérloegység nem válaszol a diagnosztikai muszer lekérdezésére 5.1 szakasz Az ellenorzési dokumentáció vége Ellenorizze a diagnosztikai muszer és a diagnosztikai csatlakozó közötti összeköttetést, a különbözo csatlakozások állapotát, a diagnosztikai muszer kommunikációs interfészének (ICC) muködését. Ha mindezek jó állapotban vannak a BSI vezérloegység leszerelése engedélyezett. Lépjen át a 6. szakaszba Lépjen át a 10. szakaszba OLDAL 7 / 11

8 6. szakasz A BSI vezérloegység új? (az alkatrész-forgalmazásból származik-e) 8. szakasz A BSI vezérloegység ezt megelozoen fel volt-e már töltve? 7. szakasz Az ellenorzési dokumentáció vége A BSI vezérloegység leszerelése engedélyezett Lépjen át a 10. szakaszba 9. szakasz Legalább háromszor ismételje meg a BSI vezérloegység feltöltését. A harmadik sikertelen feltöltés után a BSI vezérloegység leszerelése engedélyezett. OLDAL 8 / 11

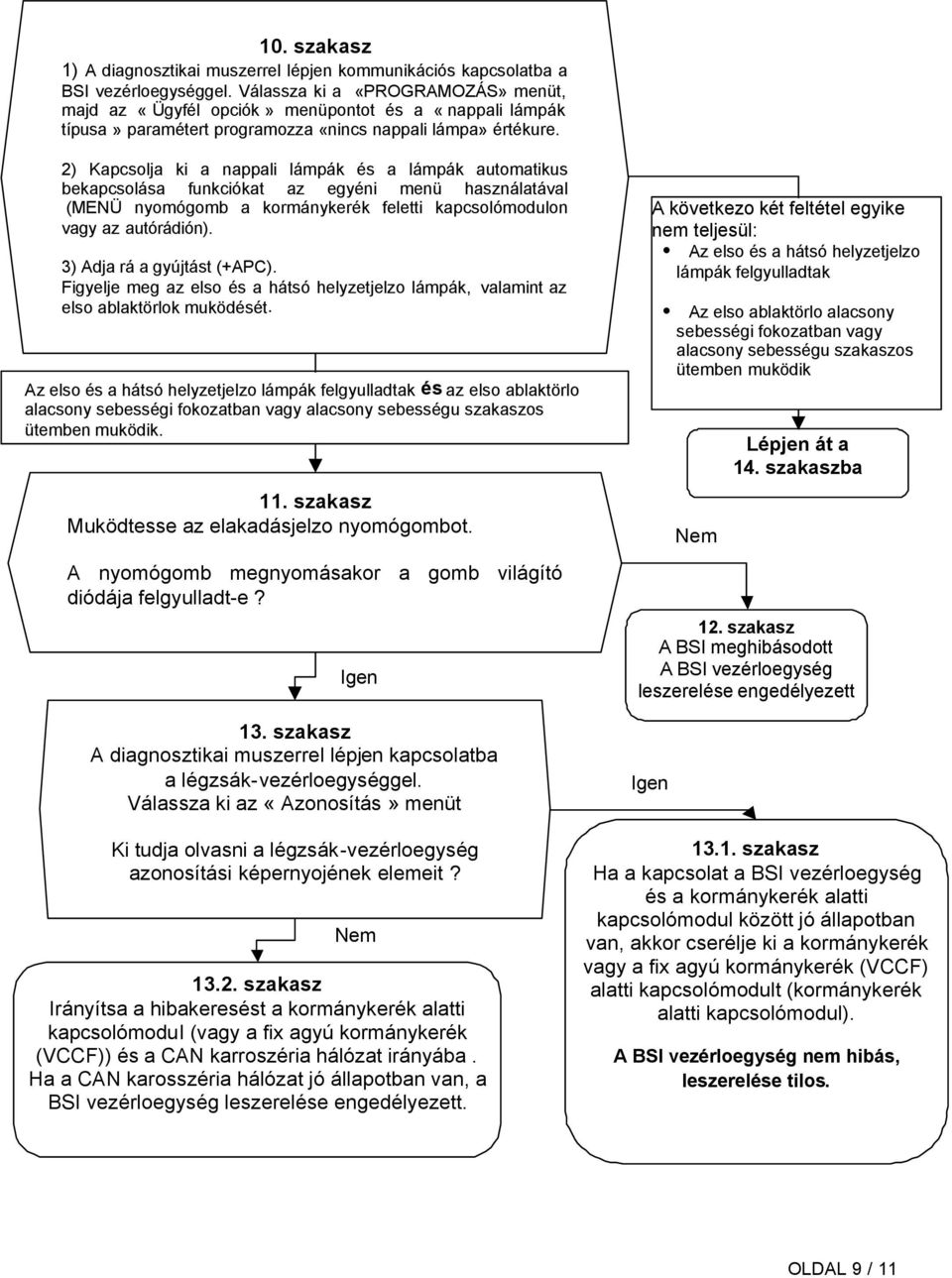

9 10. szakasz 1) A diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel. Válassza ki a «PROGRAMOZÁS» menüt, majd az «Ügyfél opciók» menüpontot és a «nappali lámpák típusa» paramétert programozza «nincs nappali lámpa» értékure. 2) Kapcsolja ki a nappali lámpák és a lámpák automatikus bekapcsolása funkciókat az egyéni menü használatával (MENÜ nyomógomb a kormánykerék feletti kapcsolómodulon vagy az autórádión). 3) Adja rá a gyújtást (+APC). Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablaktörlok muködését. Az elso és a hátsó helyzetjelzo lámpák felgyulladtak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik. 11. szakasz Muködtesse az elakadásjelzo nyomógombot. A nyomógomb megnyomásakor a gomb világító diódája felgyulladt-e? 13. szakasz A diagnosztikai muszerrel lépjen kapcsolatba a légzsák-vezérloegységgel. Válassza ki az «Azonosítás» menüt A következo két feltétel egyike nem teljesül: Az elso és a hátsó helyzetjelzo lámpák felgyulladtak 12. szakasz A BSI meghibásodott A BSI vezérloegység leszerelése engedélyezett Az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik Lépjen át a 14. szakaszba Ki tudja olvasni a légzsák-vezérloegység azonosítási képernyojének elemeit? szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy a fix agyú kormánykerék (VCCF)) és a CAN karroszéria hálózat irányába. Ha a CAN karosszéria hálózat jó állapotban van, a BSI vezérloegység leszerelése engedélyezett szakasz Ha a kapcsolat a BSI vezérloegység és a kormánykerék alatti kapcsolómodul között jó állapotban van, akkor cserélje ki a kormánykerék vagy a fix agyú kormánykerék (VCCF) alatti kapcsolómodult (kormánykerék alatti kapcsolómodul). A BSI vezérloegység nem hibás, leszerelése tilos. OLDAL 9 / 11

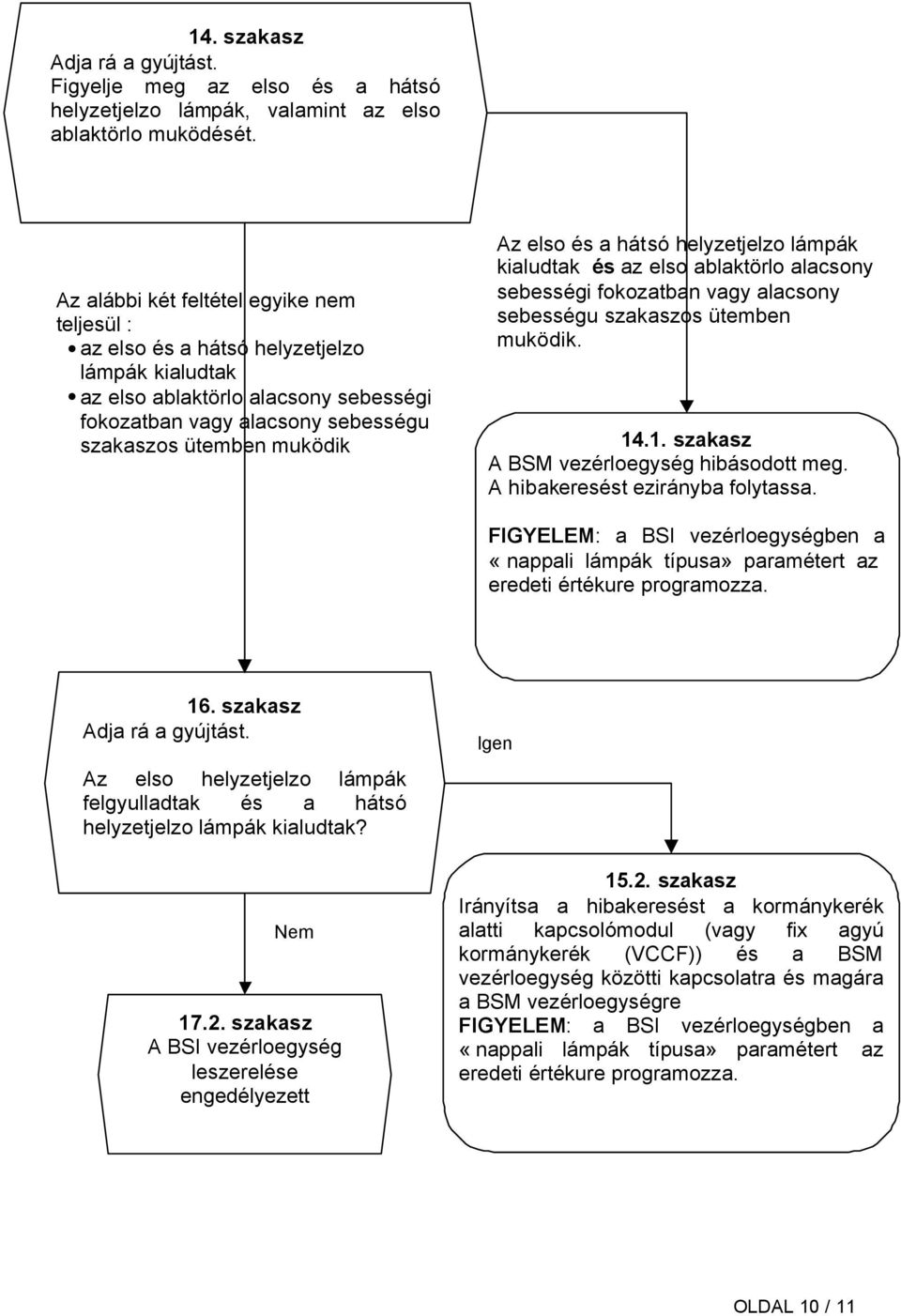

10 14. szakasz Adja rá a gyújtást. Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablaktörlo muködését. Az alábbi két feltétel egyike nem teljesül : az elso és a hátsó helyzetjelzo lámpák kialudtak az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik Az elso és a hátsó helyzetjelzo lámpák kialudtak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik szakasz A BSM vezérloegység hibásodott meg. A hibakeresést ezirányba folytassa. FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. 16. szakasz Adja rá a gyújtást. Az elso helyzetjelzo lámpák felgyulladtak és a hátsó helyzetjelzo lámpák kialudtak? szakasz A BSI vezérloegység leszerelése engedélyezett szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy fix agyú kormánykerék (VCCF)) és a BSM vezérloegység közötti kapcsolatra és magára a BSM vezérloegységre FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. OLDAL 10 / 11

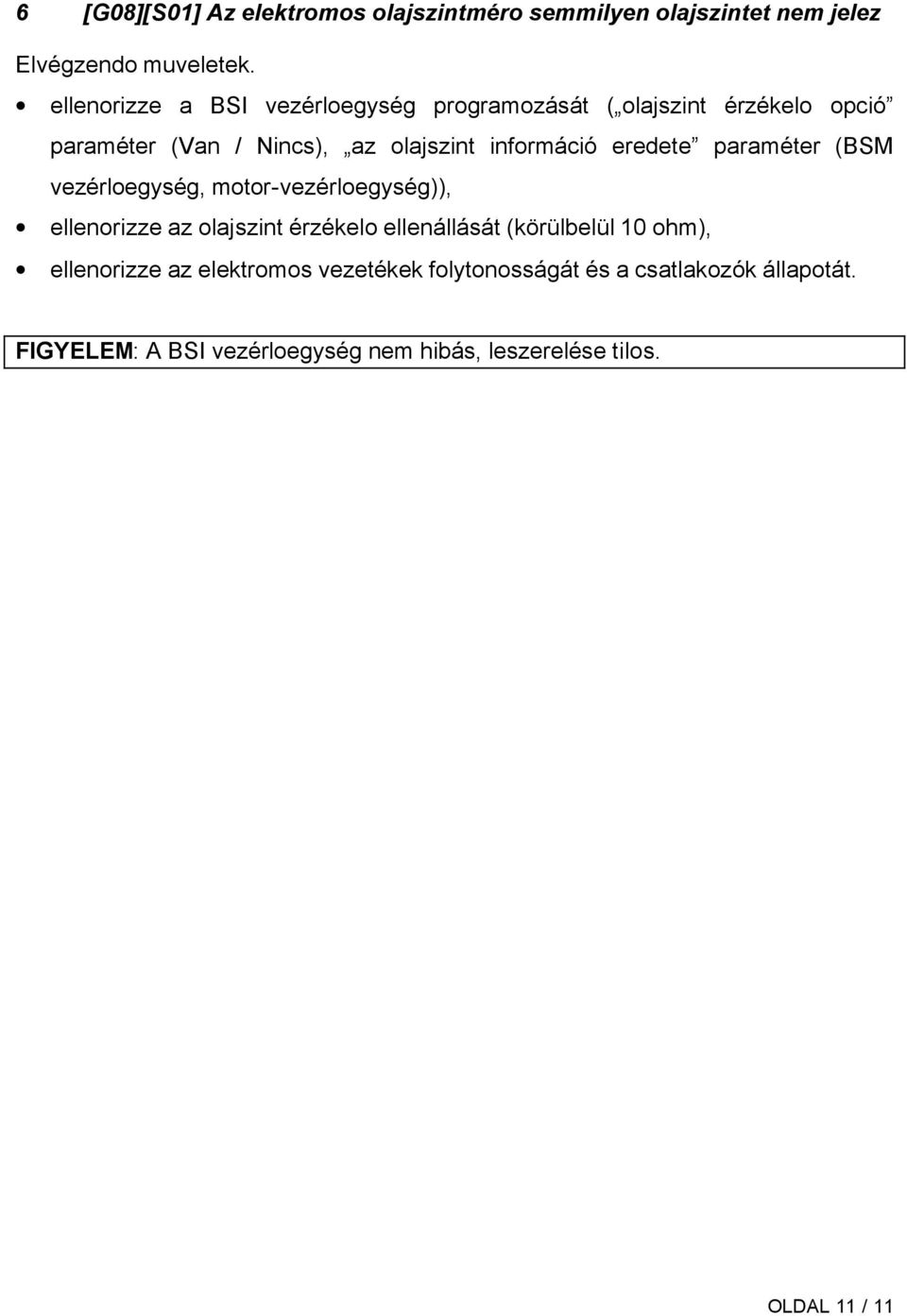

11 6 [G08][S01] Az elektromos olajszintméro semmilyen olajszintet nem jelez Elvégzendo muveletek. ellenorizze a BSI vezérloegység programozását ( olajszint érzékelo opció paraméter (Van / Nincs), az olajszint információ eredete paraméter (BSM vezérloegység, motor-vezérloegység)), ellenorizze az olajszint érzékelo ellenállását (körülbelül 10 ohm), ellenorizze az elektromos vezetékek folytonosságát és a csatlakozók állapotát. FIGYELEM: A BSI vezérloegység nem hibás, leszerelése tilos. OLDAL 11 / 11
