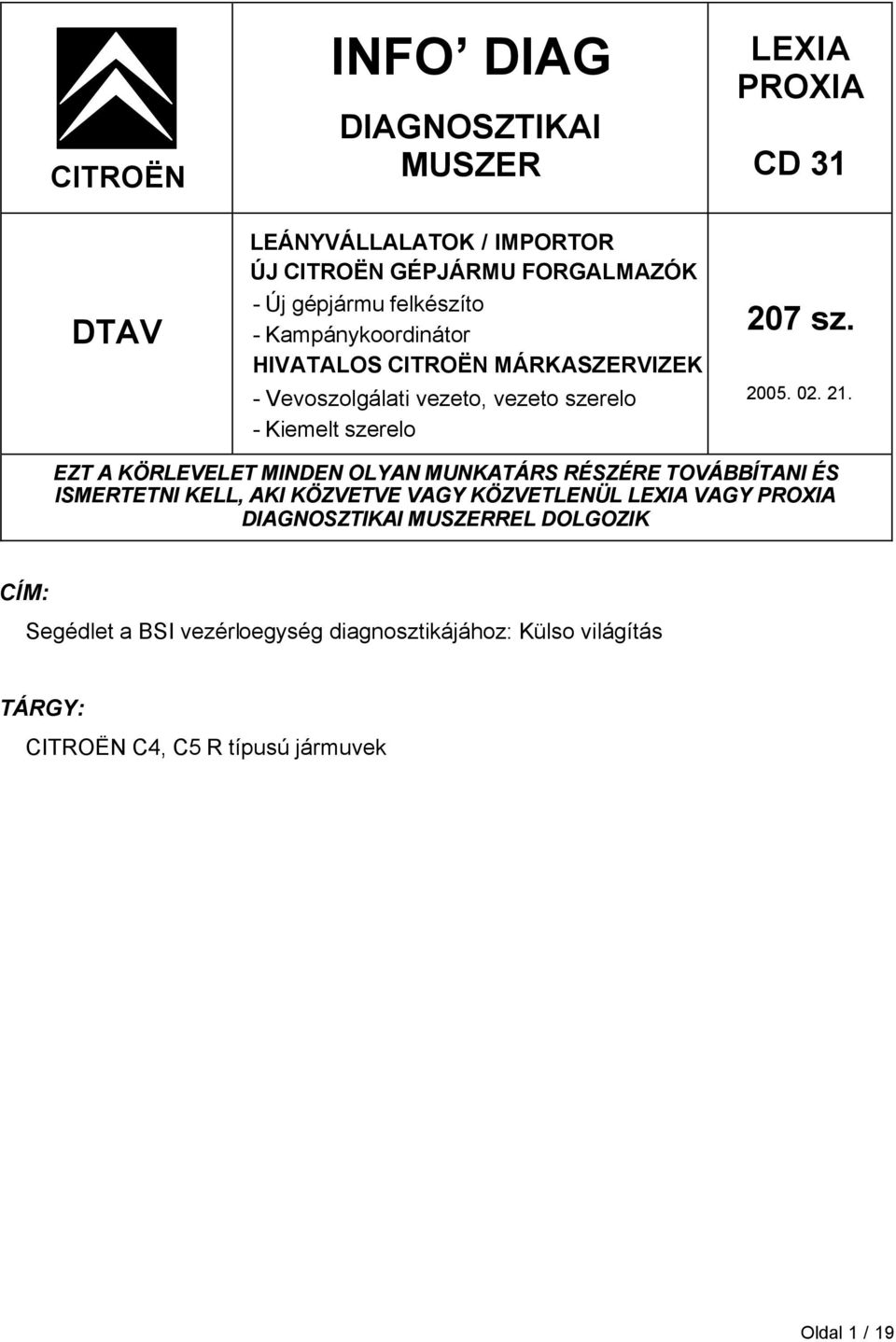

1 CITROËN DTAV INFO DIAG DIAGNOSZTIKAI MUSZER LEÁNYVÁLLALATOK / IMPORTOR ÚJ CITROËN GÉPJÁRMU FORGALMAZÓK - Új gépjármu felkészíto - Kampánykoordinátor HIVATALOS CITROËN MÁRKASZERVIZEK - Vevoszolgálati vezeto, vezeto szerelo - Kiemelt szerelo LEXIA PROXIA CD sz EZT A KÖRLEVELET MINDEN OLYAN MUNKATÁRS RÉSZÉRE TOVÁBBÍTANI ÉS ISMERTETNI KELL, AKI KÖZVETVE VAGY KÖZVETLENÜL LEXIA VAGY PROXIA DIAGNOSZTIKAI MUSZERREL DOLGOZIK CÍM: Segédlet a BSI vezérloegység diagnosztikájához: Külso világítás TÁRGY: CITROËN C4, C5 R típusú jármuvek Oldal 1 / 19

2 Segédlet a BSI vezérloegység diagnosztikájához (G01) Világítás Alkalmazás a következo típusú CITROËN jármuvekhez: C4 C5 R Kezelt ügyfél tünetek - Az elso vagy a hátsó világítás nem muködik. - A belso világítás nem muködik megfeleloen. - A csomagtartó világítás nem muködik. Oldal 2 / 19

3 Tartalomjegyzék 1 A szükséges szerszámok 4 2 Garancia 4 3 Kapcsolatfelvétel a muszaki tanácsadóval BEVEZETÉS PÉLDA A KÖZLENDO INFORMÁCIÓKRA 4 4 Javaslatok, óvintézkedések 4 5 Muködési elvek, emlékezteto AZ AUTOMATIKUS VILÁGÍTÁS AKTIVÁLÁSA: FÉNYEROSSÉG-ÉRZÉKELO: A FUNKCIÓ HATÁSA A BSI VEZÉRLOEGYSÉGBEN Programozás AZ AUTOMATIKUS VILÁGÍTÁS FUNKCIÓ VÉSZÜZEMMÓDJAI, EMLÉKEZTETO: 6 6 [G01][S00] A BSI vezérloegység elozetes ellenorzése 7 7 [G01][S01] Az elso vagy a hátsó világítás nem muködik 11 8 [G01][S02] A belso világítás nem muködik megfeleloen 16 9 [G01][S03] A csomagtartó világítás nem muködik 17 Oldal 3 / 19

4 1 A szükséges szerszámok Diagnosztikai muszer 2 Garancia FIGYELEM: A BSI vezérloegység cseréjének költségvállalásához a muszaki tanácsadóval történt egyeztetés és a megnyitott javítási dosszié szükséges. 3 Kapcsolatfelvétel a muszaki tanácsadóval 3.1 Bevezetés A muszaki tanácsadóval történo kapcsolatfelvételt megelozoen, kérjük, hogy gyujtse össze a következo elemeket: az áttanulmányozott dokumentáció vagy dokumentációk száma (G01 - G11), az alkalmazott fejezet száma (S0x), annak a szakasznak a száma, ameddig a hibakeresés során eljutott (ez utóbbi opcionális, és függ az alkalmazott dokumentációtól). 3.2 Példa a közlendo információkra Áttanulmányozta a G10 sz. dokumentációt (ablaktörlo), az S06 fejezetet ( ablaktörlo funkció diagnosztikája ), és végül eljutott a hibafa 2.1 sz. szakaszához. A muszaki tanácsadó számára a következo információkat kell eljuttatnia: G10 - S Javaslatok, óvintézkedések Minden beavatkozás elott következetesen ellenorizni kell: az akkumulátor feszültségét, a biztosítékokat, a BSI vezérloegységben található sönt megfelelo helyzetét (a söntnek ügyfél helyzetben kell lennie), Oldal 4 / 19

5 azt, hogy a BSI vezérloegység nincs-e vészüzemmódban (lásd a BSI vezérloegység elozetes ellenorzése dokumentációt). A hibaolvasás és a hibanapló olvasásának elvégzését követoen ellenorizze, hogy a következo hibák nincsenek-e jelen: nincs kommunikáció a kormánykerék alatti kapcsolómodullal; nincs kommunikáció a BSM vezérloegységgel. Ha az említett hibák valamelyike jelen van, akkor ellenorizze a vezetékköteg és a csatlakozások állapotát, vagy fordítsa figyelmét az érintett vezérloegység ellenorzésére. 5 Muködési elvek, emlékezteto 5.1 Az automatikus világítás aktiválása: A fényerosségtol függo automatikus világítás aktiválása történhet: A Citroën C4 típusú jármuvön a világításkapcsoló muködtetésével. A Citroën C5 R típusú jármuvön a fényszórók automatikus felkapcsolása funkciónak a többfunkciós kijelzo konfigurálás menüjében történo aktiválásával. A funkció kikapcsolása ugyanilyen módon történik. 5.2 Fényerosség-érzékelo: Az összes fényerosség-érzékelo multiplexelt. A fényerosség-érzékelo érzékenyégét az eso- és fényerosség-érzékelo vezérloegységbe feltöltött kalibrálási fájl határozza meg. Egy esetleges új kalibrálás a Lexia et Proxia diagnosztikai muszerrel töltheto fel a vezérloegységbe (amennyiben új beállítási adatok állnak rendelkezésre). Megjegyzés: A kalibrálás tartalmazza mind az esoérzékelo, mind pedig a fényerosség-érzékelo érzékenységének beállítását is. Oldal 5 / 19

6 5.3 A funkció hatása a BSI vezérloegységben Programozás Bizonyos számú programozási paramétert a BSI vezérloegység tárol. Eso- és fényerosség-érzékelo opció paraméter (nincs / van). FIGYELEM: A fenti paraméterek közül a diagnosztikai muszer csak azokat jelzi ki, amelyek valóban jelen vannak a BSI vezérloegység memóriájában. Ennek megfeleloen a BSI vezérloegység kiadási számától függoen, a diagnosztikai muszer az említett paramétereknek csak egy részét jelzi ki. Ezek a paraméterek, miután kommunikációs kapcsolatot létesített a BSI vezérloegység és a diagnosztikai muszer között, a KÉZI PROGRAMOZÁS, KONFIGURÁLÁS, VILÁGÍTÁS - JELZÉSEK - LÁTHATÓSÁG - VISSZAPILLANTÓ TÜKRÖK menübol érhetok el. 5.4 Az automatikus világítás funkció vészüzemmódjai, emlékezteto: Több eset is lehetséges: Amikor nincs kommunikációs kapcsolat a BSI vezérloegység és a BSM vezérloegység között, akkor a BSM vezérloegység bekapcsolja a tompított fényszórókat. Amikor nincs kommunikációs kapcsolat a BSI vezérloegység és a kormánykerék alatti kapcsolómodul között, akkor a BSM vezérloegység bekapcsolja a helyzetjelzo lámpákat. Oldal 6 / 19

7 6 [G01][S00] A BSI vezérloegység elozetes ellenorzése 1. szakasz A vészüzemmódban lévo BSI vezérloegység azonosítása: - Az elso eset: amikor a gyújtás ráadásakor a világításkapcsoló «0» helyzetében, a jármu helyzetjelzo lámpái (az elsok vagy a hátsók, vagy mindketto) kigyulladnak. - A második eset: muködo motornál a jármu tompított fényszórói kigyulladnak és az ablaktörlo szakaszos ütemben vagy alacsony sebességfokozatban muködik. 2. szakasz A BSI vezérloegység mutatja-e a vészüzemmód valamelyik tünetét? 4. szakasz Ellenorizze a biztosítékokat, a BSI vezérloegység tápellátásait és amennyiben szükséges javítsa meg azokat. 3. szakasz A ellenorzési dokumentáció vége 5. szakasz Diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel, válassza ki az «Azonosítás» menüt. Ki tudja-e olvasni a BSI vezérloegység programjának kiadási számát. A kiadási szám megfelel-e a program szokásos kiadási számnak (A program kiadási számának szigorúan fölött kell lennie)? A BSI vezérloegység nem válaszol a diagnosztikai muszer lekérdezésére 5.1 szakasz Az ellenorzési dokumentáció vége Ellenorizze a diagnosztikai muszer és a diagnosztikai csatlakozó közötti összeköttetést, a különbözo csatlakozások állapotát, a diagnosztikai muszer kommunikációs interfészének (ICC) muködését. Ha mindezek jó állapotban vannak a BSI vezérloegység leszerelése engedélyezett. Lépjen át a 6. szakaszba Lépjen át a 10. szakaszba Oldal 7 / 19

8 6. szakasz A BSI vezérloegység új? (az alkatrész-forgalmazásból származik-e) 8. szakasz A BSI vezérloegység ezt megelozoen fel volt-e már töltve? 7. szakasz Az ellenorzési dokumentáció vége A BSI vezérloegység leszerelése engedélyezett Lépjen át a 10. szakaszba 9. szakasz Legalább háromszor ismételje meg a BSI vezérloegység feltöltését. A harmadik sikertelen feltöltés után a BSI vezérloegység leszerelése engedélyezett. Oldal 8 / 19

9 10. szakasz 1) A diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel. Válassza ki a «PROGRAMOZÁS» menüt, majd az «Ügyfél opciók» menüpontot és a «nappali lámpák típusa» paramétert programozza «nincs nappali lámpa» értékure. 2) Kapcsolja ki a nappali lámpák és a lámpák automatikus bekapcsolása funkciókat az egyéni menü használatával (MENÜ nyomógomb a kormánykerék feletti kapcsolómodulon vagy az autórádión). 3) Adja rá a gyújtást (+APC). Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablakatörlok muködését. Az elso és a hátsó helyzetjelzo lámpák felgyulladtak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik. 11. szakasz Muködtesse az elakadásjelzo nyomógombot. A nyomógomb megnyomásakor a gomb világító diódája felgyulladt-e? 13. szakasz A diagnosztikai muszerrel lépjen kapcsolatba a légzsák-vezérloegységgel. Válassza ki az «Azonosítás» menüt Ki tudja olvasni a légzsák-vezérloegység azonosítási képernyojének elemeit? szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy a fix agyú kormánykerék (VCCF)) és a CAN Carrosserie (karosszéria) hálózat irányába. Ha a CAN Carrosserie hálózat jó állapotban van, a BSI vezérloegység leszerelése engedélyezett. A következo két feltétel egyike nem teljesül: Az elso és a hátsó helyzetjelzo lámpák felgyulladtak Lépjen át a 14. szakaszba 12. szakasz A BSI meghibásodott A BSI vezérloegység leszerelése engedélyezett Az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik szakasz Ha a kapcsolat a BSI vezérloegység és a kormánykerék alatti kapcsolómodul között jó állapotban van, akkor cserélje ki a kormánykerék vagy a fix agyú kormánykerék (VCCF) alatti kapcsolómodult (kormánykerék alatti kapcsolómodul). A BSI vezérloegység nem hibás, leszerelése tilos. Oldal 9 / 19

10 14. szakasz Adja rá a gyújtást. Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablaktörlo muködését. Az alábbi két feltétel egyike nem teljesül : az elso és a hátsó helyzetjelzo lámpák kilaudtak az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebeségu szakaszos ütemben muködik Az elso és a hátsó helyzetjelzo lámpák kialudtak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebeségu szakaszos ütemben muködik szakasz A BSM vezérloegység hibásodott meg. A hibakeresést ezirányba folytassa. FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. 16. szakasz Adja rá a gyújtást. Az elso helyzetjelzo lámpák felgyulladtak és a hátsó helyzetjelzo lámpák kialudtak? szakasz A BSI vezérloegység leszerelése engedélyezett szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy fix agyú kormánykerék (VCCF)) és a BSM vezérloegység közötti kapcsolatra és magára a BSM vezérloegységre FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. Oldal 10 / 19

11 7 [G01][S01] Az elso vagy a hátsó világítás nem muködik. Figyelem: A dokumentáció áttanulmányozása elott ellenorizze azt, hogy a BSI vezérloegység nincs-e vészüzemmódban. A következo tünetek fennállása esetén a BSI vezérloegység leszerelése tilos: A lámpák korai vagy késedelmes felgyulladása. Ködben a lámpák nem gyulladnak fel. Az automatikus üzemmód blokkolódott. A fényszórók felvillannak. muködnek az irányítható fényszórók. Oldal 11 / 19

12 1. szakasz Ez a dokumentáció csak akkor alkalmazható, ha a világítás az egyedüli megoldandó probléma a jármuvön. Ellenorizze az égok állapotát. Ellenorizze a BSM vezérloegységben és a BSI vezérloegységben a világításhoz kapcsolódó biztosítékok állapotát. 2. szakasz A világítás manuális üzemmódja muködik-e? 3. szakasz Deaktiválja a lámpák automatikus bekapcsolása funkciót. a 4. szakasz felé az 5. szakasz felé Oldal 12 / 19

13 4. szakasz Kapcsolja fel a helyzetjelzo lámpákat (világításkapcsoló). Az összes helyzetjelzo lámpa felgyulladt? Az elso helyzetjelzo lámpák nem gyulladnak fel. A hátsó helyzetjelzo lámpák nem gyulladnak fel. Mind az elso és mind pedig a hátsó helyzetjelzo lámpák felgyulladnak. 4.1 Az ellenorzési dokumentáció vége. Ellenorizze a BSM vezérloegységet, az optikai blokkot, a BSM vezérloegység és az optikai blokk között található vezetékköteget. A BSI vezérloegység nem hibás, leszerelése tilos. 4.3 Az ellenorzési dokumentáció vége. Ellenorizze a BSM vezérloegységet, az optikai blokkot, a BSM vezérloegység és az optikai blokk között található vezetékköteget. A BSI vezérloegység nem hibás, leszerelése tilos. 4.2 Az ellenorzési dokumentáció vége. Ellenorizze az optikai blokkot és a vezetékköteget. Ha a vezetékköteg állapota megfelelo, a BSI vezérloegység leszerelése engedélyezett. Oldal 13 / 19

14 5. szakasz A manuális üzemmód muködik. A következo információk lehetové teszik a tompított fényszóró automatikus bekapcsolásának ellenorzését. A diagnosztikai muszerben: Válassza ki a következo menüket : «BSI», «PROGRAMOZÁS», «KONFIGURÁLÁS», «VILÁGÍTÁS - JELZÉSEK LÁTHATÓSÁG VISSZAPILLANTÓTÜKRÖK» Ellenorizze a következo paraméter programozását: «fényerosségérzékelo opció». 6. szakasz Indítsa be a motort. Aktiválja a lámpák automatikus beállítását : Citroën C5 R: a többfunkciós kijelzo «konfigurálás» menüjében. Citroën C4: a világításkapcsolóval. A lámpák automatikus bekapcsolása funkció aktiválható volt? 6.1 Az ellenorzési dokumentáció vége. Végezze el az eso- és fényerosség-érzékelo vezérloegység hibaolvaását, szükség esetén kezelje az aktuális hibákat. A 7. szakasz felé A BSI vezérloegység nem hibás, leszerelése tilos. Oldal 14 / 19

15 7. szakasz - Citroën C4: A diagnosztikai muszerrel ellenorizze, «fix agyú kormánykerék» (VCCF) menüben, a «világítás jelzések» «paramétermérések» következo értékeit. Az automatikus lámpabekapcsolás funkció aktiválásakor vagy deaktiválásakor az «automatikus lámpabekapcsolás kérelem» vagy az «automatikus világítás» paraméter értéke változik-e? - Citroën C5 R: Az automatikus lámpabekapcsolás funkció aktiválásakor vagy deaktiválásakor a többfunkciós kijelzo kijelzi, hogy a lámpák automatikus bekapcsolása aktiválva vagy deaktiválva vannak? 7.2 Az ellenorzési dokumentáció vége. Vegye fel a kapcsolatot a muszaki segítségnyújtással. A BSI vezérloegység leszerelése tilos. 7.1 Az ellenorzési dokumentáció vége. Ellenorizze a lámpák vezérlésének kompatibilitását. Megfelel-e a muködési elveknek? Ellenorizze a többfunkciós kijelzot. A BSI vezérloegység nem hibás, leszerelése tilos. Oldal 15 / 19

16 8 [G01][S02] A belso világítás nem muködik megfeleloen. 1. sz. megjegyzés: kell minden esetben a BSI vezérloegység hibájának tekinteni a belso világításra vonatkozó hibákat, mert elofordulhat, hogy annak megállapítása nem körültekintoen történt. feltétlenül kell a belso világítást csak azért megjavítani, mert az ügyfél arra panaszkodott. 2. sz. megjegyzés: Ha a belso világítás egyáltalán nem muködik, annak oka a funkció deaktiválása is lehet. A funkció deaktiválása az ajtók nyitott állapotában, a belso világítás nyomógomb megnyomásával érheto el. A belso világítás újra aktiválása ugyanúgy, az ajtók nyitott állapotában a belso világítás nyomógomb megnyomásával történik. Ha a fenti megjegyzések egyike sem vonatkoztatható a jármure, úgy ellenorizze az égot, a vezetékeket, majd a bekapcsolási kérelem vételét a BSI vezérloegységben. Oldal 16 / 19

17 9 [G01][S03] A csomagtartó világítás nem muködik. 1. szakasz Ellenorizze az égoket. Ellenorizze a biztosítékokat. Ellenorizze a csomagtartó kapcsolót. Ellenorizze a vezetékköteget a BS M vezérloegység és egyrészt a csomagtartó-kapcsoló, másrészt a csomagtartózár egység között. Ha a fenti elemek mindegyike jó állapotban van, folytassa a 2. szakasszal. 2. szakasz Diagnosztikai muszerrel, «BSI» menü, «PARAMÉTERMÉRÉSEK», «RETESZELÉS», a «nyitott csomagtartó» paraméter jelen van-e? Az 5. szakasz felé 3. sz. szakasz Nyissa ki a csomagtartót. A «nyitott csomagtartó» paraméter értéku? A 7. szakasz felé 4. szakasz Zárja be a csomagtartót. A «nyitott csomagtartó» paraméter értéku? A 7. szakasz felé 4.1. szakasz Az ellenorzési dokumentáció vége A BSI vezérloegység leszerelése engedélyezett Oldal 17 / 19

18 5. szakasz Csatlakoztassa a 4266-T sz. ««Y» diagnosztikai mérokábelt a BSI vezérloegység 40 utas-fehér csatlakozójába és a méropontos dobozba. Nyissa ki a csomagtartót. Mérje meg az ellenállást. A vezeték: zöld színu méropont a karosszéria testelésén. B vezeték: a 40 utas fehér csatlakozó 13. érintkezoje. Az ellenállásnak 1 Mohm felett kell lennie? A 7. szakasz felé 6. szakasz Zárja be a csomagtartót. Ellenállásmérés. A vezeték: zöld színu méropont a karosszéria testelésén. B vezeték: a 40 utas fehér csatlakozó 13. érintkezoje. Az ellenállás értékének 10 Ohm alatt kell lennie? 6.1. szakasz Az ellenorzési dokumentáció vége A BSI vezérloegység leszerelése engedélyezett. A 7. szakasz felé Oldal 18 / 19

19 7. szakasz Ellenorizze a vezetékköteg állapotát a BSI vezérloegység és csomagtartó-kapcsoló és ugyanígy a záregység között. Azok jó állapotban vannak? 7.1. szakasz A BSI vezérloegység leszerelése engedélyezett 7.2. szakasz Javítsa meg a vezetékköteget és / vagy a zárat. Oldal 19 / 19
