1 CITROËN DTAV INFO DIAG DIAGNOSZTIKAI DIAGNOSZTIKA LEÁNYVÁLLALATOK / IMPORTŐR ÚJ CITROËN gépjármű FORGALMAZÓK - Új gépjármű felkészítő - Kampánykoordinátor HIVATALOS CITROËN MÁRKASZERVIZEK - Vevőszolgálati vezető, vezető szerelő - Kiemelt szerelő LEXIA PROXIA Minden CD 366. sz EZT A KÖRLEVELET MINDEN OLYAN MUNKATÁRS RÉSZÉRE TOVÁBBÍTANI ÉS SZÁMÁRA ISMERTETNI KELL, AKI KÖZVETVE VAGY KÖZVETLENÜL LEXIA VAGY PROXIA DIAGNOSZTIKAI MŰSZERREL DOLGOZIK Ez az INFO DIAG érvényteleníti és helyettesíti a i 328. sz. INFO DIAG -ot CÍM: Diagnosztikai segédlet a Magnetti Marelli gyártmányú benzinbefecskendező rendszer motoros pillangószelepének diagnosztikájához. ÉRINTETT EGYSÉG: A következő motortípusokkal szerelt CITROËN járművek rendelkeznek Magneti Marelli gyártmányú benzinbefecskendező rendszerrel: ET3, EW7A, EW10A, EW10J4 és EW10J4S. MEGÁLLAPÍTÁS: Az elmúlt időszakban megfigyelhető volt a motoros pillangószelepek indokolatlan kiszerelése illetve kicserélése. MEGOLDÁS: Mielőtt a motoros pillangószelep leszerelésétbe fogna, kérjük rendszeresen, tanulmányozza át a következő dokumentációt. A szükséges szerszámok: Oldal 1 / 10

2 Lexia / Proxia vagy PROXIA diagnosztikai műszer. A befecskendező vezérlőegység diagnosztikájához alkalmas "Y" diagnosztikai kábel. EMLÉKEZTETŐ: A motoros pillangószelep kikötésekor, a csatlakozó elszennyeződésének veszélye miatt határozottan tilos bármiféle súrlódáscsökkentő vagy csavarlazító anyag használata. Határozottan tilos a csatlakozóba, bármiféle szerszámmal belenyúlni. Oldal 2 / 10

3 1. szakasz A diagnosztikai műszerrel végezzen hibaolvasást. Van-e tárolt hiba, amelyik kapcsolatban van a motoros pillangószelep meghibásodásával? A vonatkozó hibakódok felsorolása : P0120 à P0123, P1112, P1133, P1134, P1150 à P1158, P1161, P1622, P2100 à P szakasz Az ellenörzési dokumentáció vége A motoros pillangószelep kicserélése tilos. 3. szakasz Jelen van-e «Hibás akkumulátor feszültség» hibakód? 4. szakasz Az ellenőrzési dokumentáció vége. Elsődlegesen ezt a hibát kezelje. 5. szakasz Ne kössön ki semmit se. A diagnosztikai műszerrel végezze el a motoros pillangószelepház működtető tesztelését. Ellenőrizze a motoros pillangószelep elmozdulását (halk kattanás). A teszt eredménye megfelelő-e? Lépjen át a 10. szakaszba Lépjen át a 6. szakaszba Oldal 3 / 10

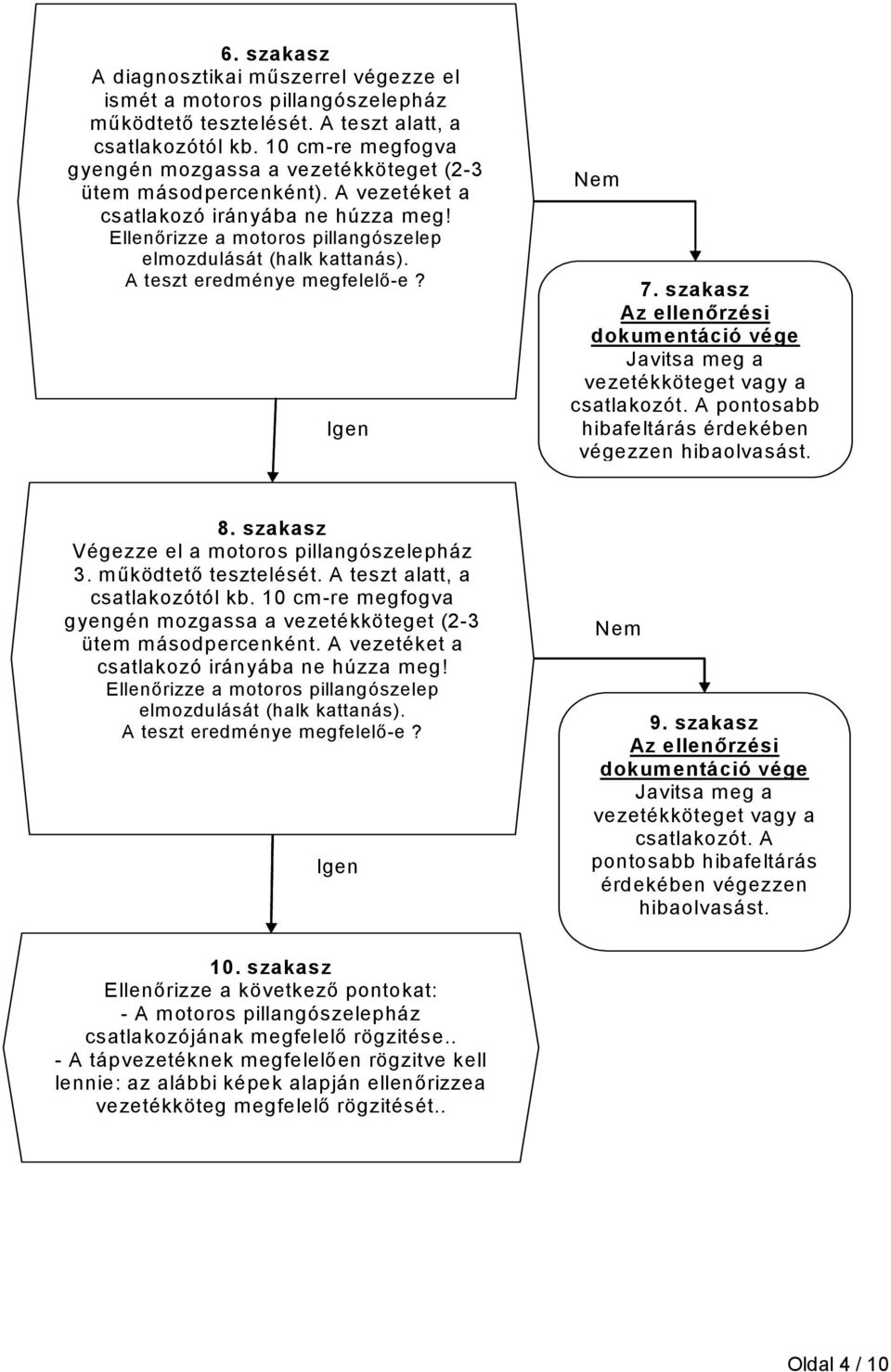

4 6. szakasz A diagnosztikai műszerrel végezze el ismét a motoros pillangószelepház működtető tesztelését. A teszt alatt, a csatlakozótól kb. 10 cm-re megfogva gyengén mozgassa a vezetékköteget (2-3 ütem másodpercenként). A vezetéket a csatlakozó irányába ne húzza meg! Ellenőrizze a motoros pillangószelep elmozdulását (halk kattanás). A teszt eredménye megfelelő-e? 7. szakasz Az ellenőrzési dokumentáció vége Javitsa meg a vezetékköteget vagy a csatlakozót. A pontosabb hibafeltárás érdekében végezzen hibaolvasást. 8. szakasz Végezze el a motoros pillangószelepház 3. működtető tesztelését. A teszt alatt, a csatlakozótól kb. 10 cm-re megfogva gyengén mozgassa a vezetékköteget (2-3 ütem másodpercenként. A vezetéket a csatlakozó irányába ne húzza meg! Ellenőrizze a motoros pillangószelep elmozdulását (halk kattanás). A teszt eredménye megfelelő-e? 9. szakasz Az ellenőrzési dokumentáció vége Javitsa meg a vezetékköteget vagy a csatlakozót. A pontosabb hibafeltárás érdekében végezzen hibaolvasást. 10. szakasz Ellenőrizze a következő pontokat: - A motoros pillangószelepház csatlakozójának megfelelő rögzitése.. - A tápvezetéknek megfelelően rögzitve kell lennie: az alábbi képek alapján ellenőrizzea vezetékköteg megfelelő rögzitését.. Oldal 4 / 10

5 EW7A (6FY) típusú motor: Citroën C4 Picasso / Citroën C5 R. EW10A (RFH/RFJ) típusú motor: Citroën C4 / Citroën C4 Picasso / Citroën C5 R / Citroën C8 / Citroën C8 full CAN. Motoros pillangószelep (06V_NR) Szívótorok nyomásérzékelő (04V_GR) Oldal 5 / 10

6 ET3 (KFU) típusú: Citroën C3 / Citroën C3 R / Citroën C2 full CAN. Motoros pillangószelep (06V_NR) Gyújtótrafó (06V_MR) A motortéri kábelköteg / kiegészítő motorkábelkötegeket összekötő csatlakozó Motor vízhőfok-érzékelő (02V_VE) Hengerreferencia érzékelő (03V_GR) Gyújtótrafó testelés Hátramenetlámpa kapcsoló Oldal 6 / 10

7 ET3 (KFU) típusú motor: Citroën C4. Gyújtótrafó (06V_MR) Hengerreferencia érzékelő (03V_GR) Motoros pillangószelep (06V_NR) Motor vízhőfokérzékelő (02V_VE) Kábelkötegrögzítés Gyújtótrafó testelés FIGYELEM: A vezetékkötegben lévő vezeték becsípésének vagy elvágásának veszélye áll fenn A motortéri kábelköteg / kiegészítő motorkábelkötegeket összekötő csatlakozó Oldal 7 / 10

8 EW10J4 (RFN/RFM) típusú motor: Citroën C8 / Xsara 2 / Citroën C4 / Citroën C5 / Jumpy / Jumpy 2. Motortéri kábelköteg védőcső Motoros pillangószelep helyzetérzékelő Beszívott levegő hőmérséklet-érzékelő Szívótorok nyomásérzékelő Motoros pillangószelep előmelegítés érzékelő Oldal 8 / 10

9 EW10J4S (RFK) típusú motor: Citroën C4. Motoros pillangószelep Motoros pillangószelep fűtőellenállása A motortéri kábelköteg / pozitív akkumulátor kábelt összekötő Oldal 9 / 10

10 10. szakasz (folytatas) A vezetékköteg megfelelő-e? 12. szakasz Az alábbi pontok ellenőrzése érdekében kösse ki a motoros pillangószelepet: - A csatlakozók oxidáció mentessége.. - került-e idegen anyag a csatlakozóba. - Nincs-e viz vagy folyadék a csatlakozóban (viz, hűtőfolyadék, olaj, zsir, stb.) A csatlakozó megfelelő-e? 11. szakasz Az ellenőrzési dokumentáció vége Javitsa meg a vezetékköteget. 13. szakasz Az ellenőrzési dokumentáció vége A motoros pillangószelep csatlakozója hibás. Javitsa ki a csatlakozót. 14. szakasz A diagnosztikai műszerrel végezze el a motoros pillangószelepre vonatkozó hibakódokkal kapcsolatos módszeres diagnosztikát. Ennek érdekében végezzen el hibaolvasást, válassza ki a vonatkozó hibát és nyomja meg az F5 gombot. A motoros pillangószelepet csak abban az esetben cserélje ki, ha azt az ellenőrzés javasolja. Az ellenőrzési dokumentáció vége Oldal 10 / 10
