1 Kombinált nappali fény és ködlámpa Szerelési útmutató Importőr: Budapest, Hajdú utca 30. Tel.: 1/ Fax: 1/

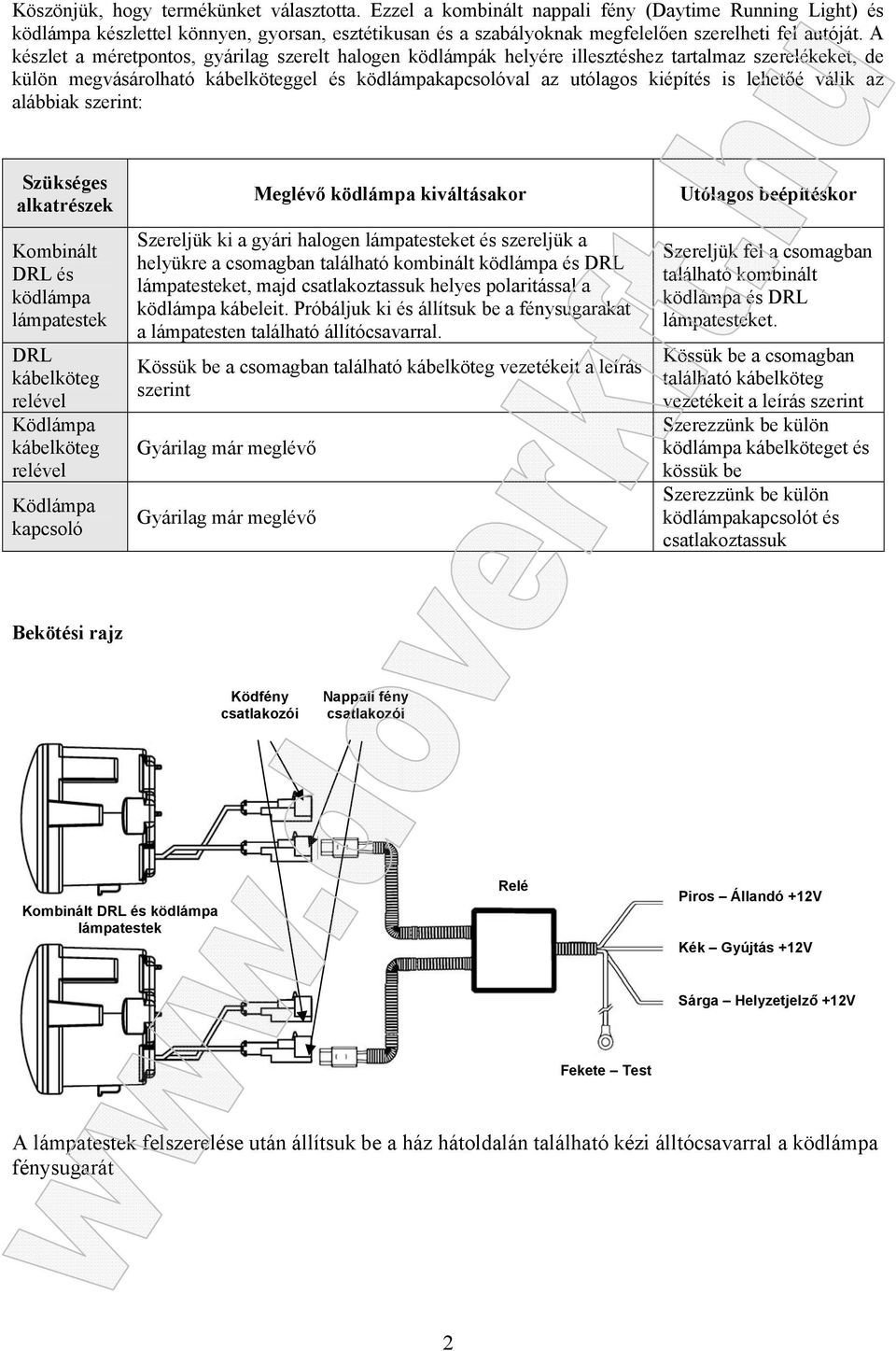

2 Köszönjük, hogy termékünket választotta. Ezzel a kombinált nappali fény (Daytime Running Light) és ködlámpa készlettel könnyen, gyorsan, esztétikusan és a szabályoknak megfelelően szerelheti fel autóját. A készlet a méretpontos, gyárilag szerelt halogen ködlámpák helyére illesztéshez tartalmaz szerelékeket, de külön megvásárolható kábelköteggel és ködlámpakapcsolóval az utólagos kiépítés is lehetőé válik az alábbiak szerint: Szükséges alkatrészek Kombinált DRL és ködlámpa lámpatestek DRL kábelköteg relével Ködlámpa kábelköteg relével Ködlámpa kapcsoló Meglévő ködlámpa kiváltásakor Szereljük ki a gyári halogen lámpatesteket és szereljük a helyükre a csomagban található kombinált ködlámpa és DRL lámpatesteket, majd csatlakoztassuk helyes polaritással a ködlámpa kábeleit. Próbáljuk ki és állítsuk be a fénysugarakat a lámpatesten található állítócsavarral. Kössük be a csomagban található kábelköteg vezetékeit a leírás szerint Gyárilag már meglévő Gyárilag már meglévő Utólagos beépítéskor Szereljük fel a csomagban található kombinált ködlámpa és DRL lámpatesteket. Kössük be a csomagban található kábelköteg vezetékeit a leírás szerint Szerezzünk be külön ködlámpa kábelköteget és kössük be Szerezzünk be külön ködlámpakapcsolót és csatlakoztassuk Bekötési rajz Ködfény csatlakozói Nappali fény csatlakozói Kombinált DRL és ködlámpa lámpatestek Relé Piros Állandó +12V Kék Gyújtás +12V Sárga Helyzetjelző +12V Fekete Test A lámpatestek felszerelése után állítsuk be a ház hátoldalán található kézi álltócsavarral a ködlámpa fénysugarát 2

A készlet a méretpontos, gyárilag szerelt halogen ködlámpák helyére illesztéshez tartalmaz szerelékeket, de külön megvásárolható kábelköteggel és ködlámpakapcsolóval az utólagos kiépítés is lehetőé

3 Bekötési útmutató Szereljük fel a lámpatesteket, majd vezessük hozzájuk a kábeleket. Fokozottan ügyeljünk arra, hogy a kábelek forró és mozgó alkatrészek közelébe ne kerüljenek, nehogy a szigetelés kidörzsölődjön, vagy megégjen. Rögzítsük a kábeleket kábelkötegelőkkel. Fekete: Karosszéria testpont. Keressünk egy jó minőségű testelési pontot, ahol egyéb gyári vezetékek is a karosszériához vannak rögzítve. Kerüljük a műszerfal elemeit a karosszériához rögzítő csavarokat, mint testelést. Piros: Állandó +12V. Erről a pontról érkező +12V-ot fogja a kábelkötegen elhelyezett relé a DRL-t lekapcsolni. Kék: Gyújtáskor kapcsolt +12V. Erre a vezetékre kerülő +12V fogja a DRL LED-jeit teljes fényerőre kapcsolni. A LED-ek táplálása ezen a vezetéken történik. Egy biztosítékkal védett pontra kössük, ha ilyen nincs a közelben, akkor használjunk független 5A-es biztosítékot. Sárga: Erre a vezetékre kapcsolt +12V fogja a DRL LED-eket teljesen lekapcsolni. Kössük a helyzetjelző +12V-os vezetékéhez. Műszaki adatok Névleges feszültség:... 12V Bemenő feszültség: V DRL LED-ek száma:...2 x 1 db OSRAM DRL áramfelvétele 15V-on:... 2 x 210 ma DRL teljesítménye:... 2 x 3,8W Ködlámpa LED-ek száma:...2 x 2 db OSRAM Ködlámpa áramfelvétele 15V-on:... 2 x 550 ma Ködlámpa teljesítménye:... 2 x 9 W Minősítések:... SAE, ECE, E4 RL00 A lámpatest az alábbi modellekbe szerelhető be Chevrolet Cruze Citroen C1, C4, C4 Picasso, C5, C6, C-Crosser, Picasso, Xsara Picasso Dacia Dokker, Duster, Logan, Sandero, Solenza Ford C-Max II, Grand C-Max, Fiesta V, Fieats VI, Focus II, Fusion, Ranger, Transit Jaguar S-Type, X-Type Mazda MPV II Nissan Navara, Note, Pathfinder, Pixo Opel Agila, Astra H, Corsa D, Signum, Tigra B, Vectra C, Zafira B Peugeot 107, 207, 307, 407 Coupe, 607 Porsche Chayenne Renault Fluence, Kangoo II, Laguna II, Laguna III, Scenic II, Scenic III, Twingo Suzuki Alto V, Vitara, Grand Vitara, Splash, Swift SX4, SX4 S-Cross 3

Fekete: Karosszéria testpont. Keressünk egy jó minőségű testelési pontot, ahol egyéb gyári vezetékek is a karosszériához vannak rögzítve.

5 A ködlámpa-drl kombó DRL-ként üzemel

7 Tompított HALOGEN

8 Tompított HALOGEN Reflektor HALOGEN

9 Tompított HALOGEN Reflektor HALOGEN Ködlámpa LED

10 Tompított HALOGEN Ködlámpa LED

11 Ködlámpa LED
