1 CITROËN DTAV INFO DIAG DIAGNOSZTIKAI DIAGNOSZTIKA LEÁNYVÁLLALATOK / IMPORTOR ÚJ CITROËN GÉPJÁRMU FORGALMAZÓK - Új gépjármu felkészíto - Kampánykoordinátor HIVATALOS CITROËN MÁRKASZERVIZ - Vevoszolgálati vezeto, vezeto szerelo - Kiemelt szerelo LEXIA PROXIA CD sz EZT A KÖRLEVELET MINDEN OLYAN MUNKATÁRS RÉSZÉRE TOVÁBBÍTANI ÉS SZÁMÁRA ISMERTETNI KELL, AKI KÖZVETVE VAGY KÖZVETLENÜL LEXIA VAGY PROXIA DIAGNOSZTIKAI MUSZERREL DOLGOZIK CÍM: Segédlet a BSI vezérloegység diagnosztikájához: Irányjelzo lámpák, elakadásjelzo lámpa. TÁRGY: CITROËN C4, C5 R típusú jármuvek. OLDAL 1 / 15

2 Segédlet a BSI vezérloegység diagnosztikájához (G11) Irányjelzo lámpák Elakadásjelzo lámpák Alkalmazás a következo típusú CITROËN jármuvekhez: C4 C5 R Kezelt ügyfél tünetek - Az elso vagy a hátsó irányjelzo lámpák nem gyulladnak ki, - Az elso vagy a hátsó irányjelzo lámpák mindig égve maradnak, - Az elakadásjelzo lámpa nyomógombjának megnyomása nem aktiválja az elakadásjelzo lámpákat, - Az irányjelzo visszajelzo lámpái a muszercsoportban, vagy a VCCF kormánykerék feletti kapcsolómodulban, nem gyulladnak ki, - Az elakadásjelzo lámpa nyomógombjába épített fénydióda nem gyullad ki. OLDAL 2 / 15

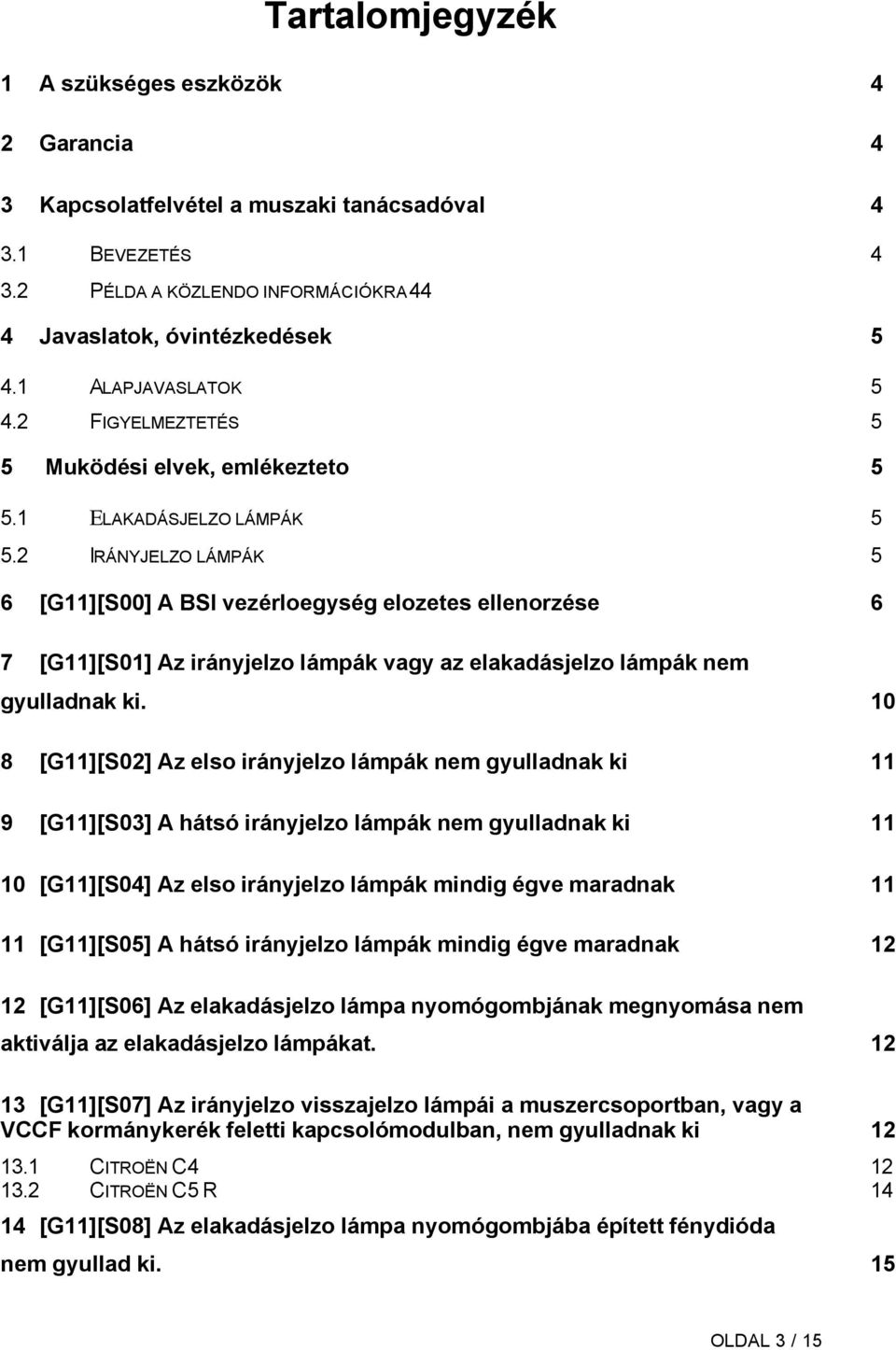

3 Tartalomjegyzék 1 A szükséges eszközök 4 2 Garancia 4 3 Kapcsolatfelvétel a muszaki tanácsadóval BEVEZETÉS PÉLDA A KÖZLENDO INFORMÁCIÓKRA 44 4 Javaslatok, óvintézkedések ALAPJAVASLATOK FIGYELMEZTETÉS 5 5 Muködési elvek, emlékezteto ELAKADÁSJELZO LÁMPÁK IRÁNYJELZO LÁMPÁK 5 6 [G11][S00] A BSI vezérloegység elozetes ellenorzése 6 7 [G11][S01] Az irányjelzo lámpák vagy az elakadásjelzo lámpák nem gyulladnak ki [G11][S02] Az elso irányjelzo lámpák nem gyulladnak ki 11 9 [G11][S03] A hátsó irányjelzo lámpák nem gyulladnak ki [G11][S04] Az elso irányjelzo lámpák mindig égve maradnak [G11][S05] A hátsó irányjelzo lámpák mindig égve maradnak [G11][S06] Az elakadásjelzo lámpa nyomógombjának megnyomása nem aktiválja az elakadásjelzo lámpákat [G11][S07] Az irányjelzo visszajelzo lámpái a muszercsoportban, vagy a VCCF kormánykerék feletti kapcsolómodulban, nem gyulladnak ki CITROËN C CITROËN C5 R [G11][S08] Az elakadásjelzo lámpa nyomógombjába épített fénydióda nem gyullad ki. 15 OLDAL 3 / 15

4 1 A szükséges eszközök Diagnosztikai muszer. 2 Garancia FIGYELEM: A BSI vezérloegység cseréjének költségvállalásához a muszaki tanácsadóval történt egyeztetés és a megnyitott javítási dosszié száma szükséges. 3 Kapcsolatfelvétel a muszaki tanácsadóval 3.1 Bevezetés A muszaki tanácsadóval történo kapcsolatfelvételt megelozoen kérjük, hogy gyujtse össze a következo elemeket: az áttanulmányozott dokumentáció vagy dokumentációk száma (G01 - G11), az alkalmazott fejezet száma (S0x), annak a szakasznak a száma, ameddig a hibakeresés során eljutott (ez utóbbi opcionális, függ az alkalmazott dokumentációtól). 3.2 Példa a közlendo információkra Áttanulmányozta a G10 sz. dokumentációt (ablaktörlo), az S06 fejezetet (ablaktörlo funkció diagnosztikája), és végül eljutott a hibafa 2.1 sz. szakaszához. A muszaki tanácsadóval a következoket kell közölnie: G10 - S OLDAL 4 / 15

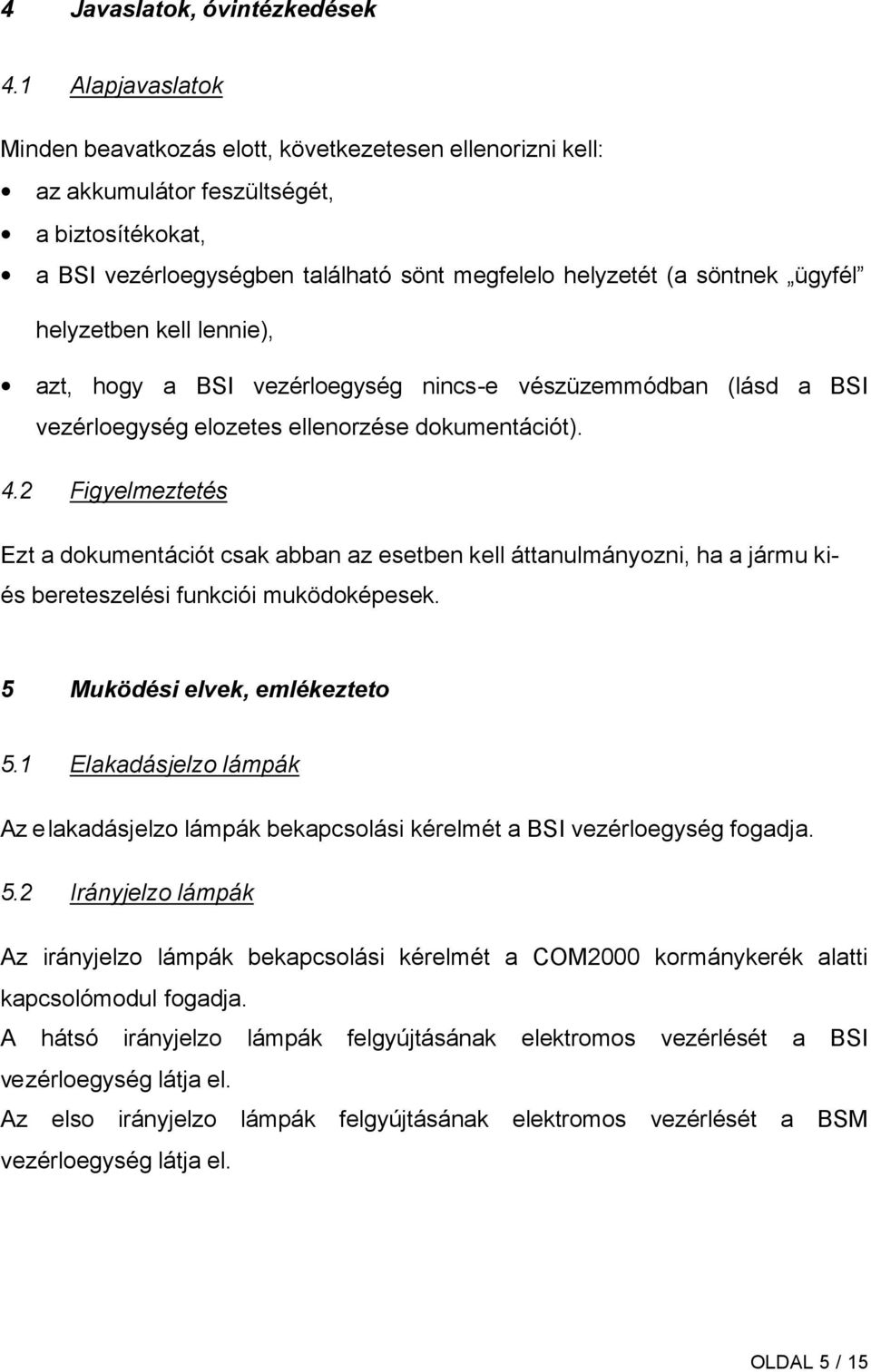

5 4 Javaslatok, óvintézkedések 4.1 Alapjavaslatok Minden beavatkozás elott, következetesen ellenorizni kell: az akkumulátor feszültségét, a biztosítékokat, a BSI vezérloegységben található sönt megfelelo helyzetét (a söntnek ügyfél helyzetben kell lennie), azt, hogy a BSI vezérloegység nincs-e vészüzemmódban (lásd a BSI vezérloegység elozetes ellenorzése dokumentációt). 4.2 Figyelmeztetés Ezt a dokumentációt csak abban az esetben kell áttanulmányozni, ha a jármu ki- és bereteszelési funkciói muködoképesek. 5 Muködési elvek, emlékezteto 5.1 Elakadásjelzo lámpák Az elakadásjelzo lámpák bekapcsolási kérelmét a BSI vezérloegység fogadja. 5.2 Irányjelzo lámpák Az irányjelzo lámpák bekapcsolási kérelmét a COM2000 kormánykerék alatti kapcsolómodul fogadja. A hátsó irányjelzo lámpák felgyújtásának elektromos vezérlését a BSI vezérloegység látja el. Az elso irányjelzo lámpák felgyújtásának elektromos vezérlését a BSM vezérloegység látja el. OLDAL 5 / 15

6 6 [G11][S00] A BSI vezérloegység elozetes ellenorzése 1. szakasz A vészüzemmódban lévo BSI vezérloegység azonosítása: - Az elso eset: amikor a gyújtás ráadásakor a világításkapcsoló «0» helyzetében, a jármu helyzetjelzo lámpái (az elsok vagy a hátsók, vagy mindketto) kigyulladnak. - A második eset: muködo motornál a jármu tompított fényszórói kigyulladnak és az ablaktörlo szakaszos ütemben vagy alacsony sebességfokozatban muködik. 2. szakasz A BSI vezérloegység mutatja-e a vészüzemmód valamelyik tünetét? 4. szakasz Ellenorizze a biztosítékokat, a BSI vezérloegység tápellátásait és amennyiben szükséges, javítsa meg azokat. 3. szakasz A ellenorzési dokumentáció vége 5. szakasz Diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel, válassza ki az «Azonosítás» menüt. Ki tudja-e olvasni a BSI vezérloegység programjának kiadási számát. A kiadási szám megfelel-e a program szokásos kiadási számának? (A program kiadási számának szigorúan fölött kell lennie.) A BSI vezérloegység nem válaszol a diagnosztikai muszer lekérdezésére 5.1 szakasz Az ellenorzési dokumentáció vége Ellenorizze a diagnosztikai muszer és a diagnosztikai csatlakozó közötti összeköttetést, a különbözo csatlakozások állapotát, a diagnosztikai muszer kommunikációs interfészének (ICC) muködését. Ha mindezek jó állapotban vannak, a BSI vezérloegység leszerelése engedélyezett. Lépjen át a 6. szakaszba Lépjen át a 10. szakaszba OLDAL 6 / 15

7 6. szakasz A BSI vezérloegység új? (az alkatrész-forgalmazásból származik-e) 8. szakasz A BSI vezérloegység ezt megelozoen fel volt-e már töltve? 7. szakasz Az ellenorzési dokumentáció vége A BSI vezérloegység leszerelése engedélyezett Lépjen át a 10. szakaszba 9. szakasz Legalább háromszor ismételje meg a BSI vezérloegység feltöltését. A harmadik sikertelen feltöltés után a BSI vezérloegység leszerelése engedélyezett. OLDAL 7 / 15

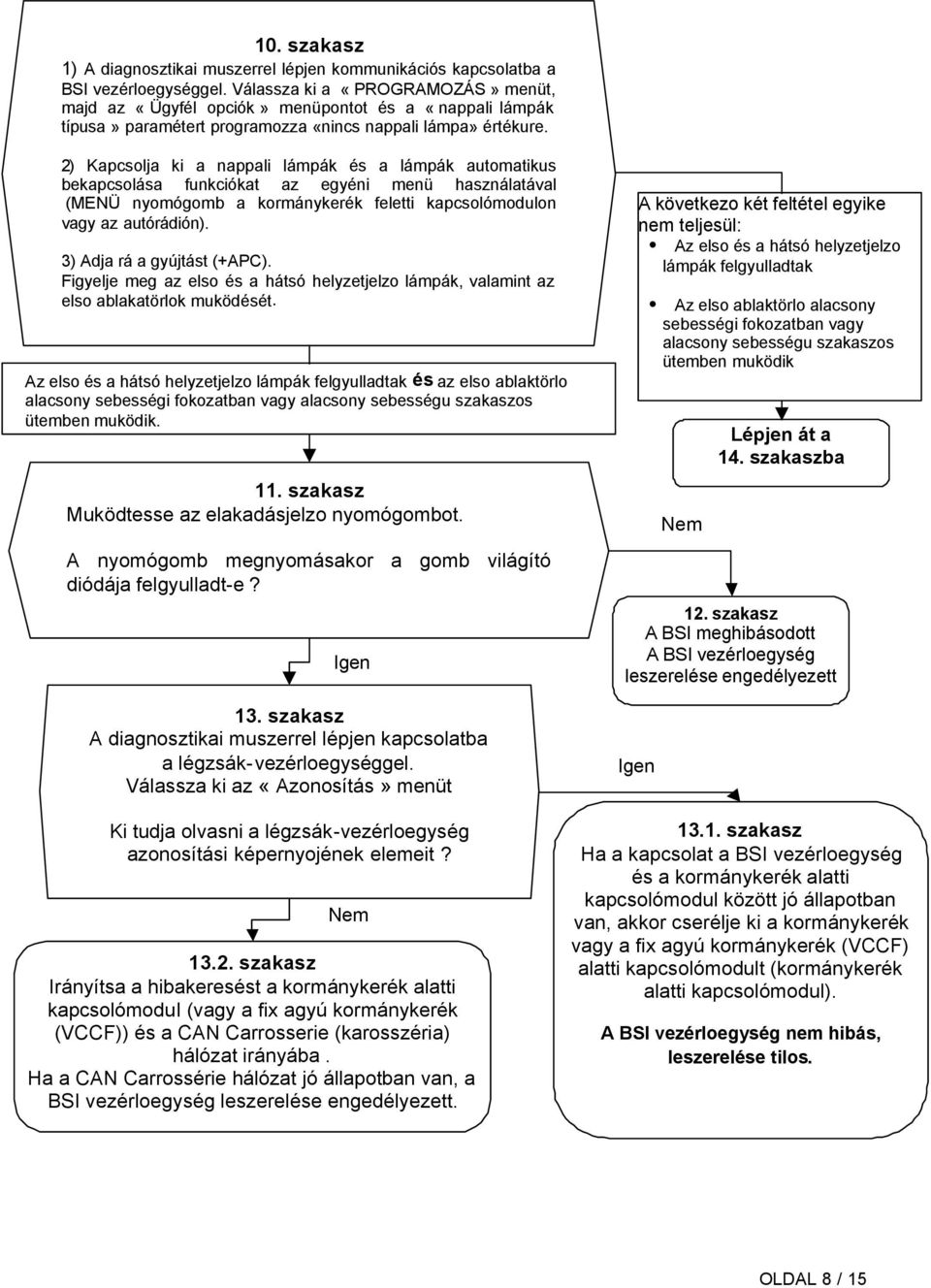

8 10. szakasz 1) A diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel. Válassza ki a «PROGRAMOZÁS» menüt, majd az «Ügyfél opciók» menüpontot és a «nappali lámpák típusa» paramétert programozza «nincs nappali lámpa» értékure. 2) Kapcsolja ki a nappali lámpák és a lámpák automatikus bekapcsolása funkciókat az egyéni menü használatával (MENÜ nyomógomb a kormánykerék feletti kapcsolómodulon vagy az autórádión). 3) Adja rá a gyújtást (+APC). Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablakatörlok muködését. Az elso és a hátsó helyzetjelzo lámpák felgyulladtak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik. 11. szakasz Muködtesse az elakadásjelzo nyomógombot. A nyomógomb megnyomásakor a gomb világító diódája felgyulladt-e? 13. szakasz A diagnosztikai muszerrel lépjen kapcsolatba a légzsák-vezérloegységgel. Válassza ki az «Azonosítás» menüt A következo két feltétel egyike nem teljesül: Az elso és a hátsó helyzetjelzo lámpák felgyulladtak 12. szakasz A BSI meghibásodott A BSI vezérloegység leszerelése engedélyezett Az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik Lépjen át a 14. szakaszba Ki tudja olvasni a légzsák-vezérloegység azonosítási képernyojének elemeit? szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy a fix agyú kormánykerék (VCCF)) és a CAN Carrosserie (karosszéria) hálózat irányába. Ha a CAN Carrossérie hálózat jó állapotban van, a BSI vezérloegység leszerelése engedélyezett szakasz Ha a kapcsolat a BSI vezérloegység és a kormánykerék alatti kapcsolómodul között jó állapotban van, akkor cserélje ki a kormánykerék vagy a fix agyú kormánykerék (VCCF) alatti kapcsolómodult (kormánykerék alatti kapcsolómodul). A BSI vezérloegység nem hibás, leszerelése tilos. OLDAL 8 / 15

9 14. szakasz Adja rá a gyújtást. Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablaktörlo muködését. Az alábbi két feltétel egyike nem teljesül : az elso és a hátsó helyzetjelzo lámpák kilaudtak az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebeségu szakaszos ütemben muködik Az elso és a hátsó helyzetjelzo lámpák kialudtak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebeségu szakaszos ütemben muködik szakasz A BSM vezérloegység hibásodott meg. A hibakeresést ezirányba folytassa. FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. 16. szakasz Adja rá a gyújtást. Az elso helyzetjelzo lámpák felgyulladtak és a hátsó helyzetjelzo lámpák kialudtak? szakasz A BSI vezérloegység leszerelése engedélyezett szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy fix agyú kormánykerék (VCCF)) és a BSM vezérloegység közötti kapcsolatra és magára a BSM vezérloegységre FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. OLDAL 9 / 15

10 [G11][S01] Az irányjelzo lámpák vagy az elakadásjelzo lámpák nem gyulladnak ki. 1. szakasz Ellenorizze a biztosítékokat és az égoket. Ellenorizze a BSI vezérloegység programozását. 2. szakasz: A távvezérlovel reteszelje ki / reteszelje be a jármuvet. Az összes égo muködött? 4. szakasz Végezzen hibaolvasást a COM2000 kormánykerék alatti, vagy a VCCF kormánykerék feletti kapcsolómodulban. Van-e memorizált hiba? 3. szakasz Ellenorizze a COM2000 kormánykerék alatti, vagy a VCCF kormánykerék feletti kapcsolódul muködését és a BSI vezérloegység programozását. A hátsó vagy az elso égok nem muködnek. Tanulmányozza át a világítás megszunésével kapcsolatos dokumentációt. 5. szakasz A hiba a COM2000 kormánykerék alatti, vagy a VCCF kormánykerék feletti kapcsolómodulból származik. OLDAL 10 / 15

11 7 [G11][S02] Az elso irányjelzo lámpák nem gyulladnak ki Az elso irányjelzo lámpák felgyújtásának elektromos vezérlését a BSM vezérloegység látja el. Ellenorizze a BSM vezérloegység és az égok közötti vezetékeket. FIGYELEM: A BSI vezérloegység nem hibás, leszerelése tilos. 8 [G11][S03] A hátsó irányjelzo lámpák nem gyulladnak ki Elvégzendo muveletek Ellenorizze a hátsó irányjelzo lámpa összes biztosítékát és égojét (amennyiben szükséges cserélje ki azokat). Ellenorizze a BSI vezérloegység és az égok közötti vezetékek folytonosságát. Ha az égok és a vezetékkötegek állapota megfelelo, a BSI vezérloegység leszerelése engedélyezett. 9 [G11][S04] Az elso irányjelzo lámpák mindig égve maradnak Az elso irányjelzo lámpák felgyújtásának elektromos vezérlését a BSM vezérloegység látja el. Ellenorizze, hogy nincs-e zárlat vagy szigetelési probléma a BSM vezérloegységet az égokkel összeköto vezetékkötegben. FIGYELEM: A BSI vezérloegység nem hibás, leszerelése tilos. OLDAL 11 / 15

12 10 [G11][S05] A hátsó irányjelzo lámpák mindig égve maradnak Elvégzendo muveletek: Ellenorizze az irányjelzo lámpák összes biztosítékát és égojét (amennyiben szükséges cserélje ki azokat). Ellenorizze, hogy nincs-e zárlat vagy szigetelési probléma a BSI vezérloegységet az égokkel összeköto vezetékkötegben. Ha az égok és a vezetékkötegek állapota megfelelo, a BSI vezérloegység leszerelése engedélyezett. 11 [G11][S06] Az elakadásjelzo lámpa nyomógombjának megnyomása nem aktiválja az elakadásjelzo lámpákat. Elvégzendo muveletek: A diagnosztikai muszer segítségével lépjen kommunikációs kapcsolatba a BSI vezérloegységgel, Válassza ki a PARAMÉTERMÉRÉSEK, a TÁPELLÁTÁSOK majd a CAN HÁLÓZAT FENNTARTÁSÁNAK OKA menüt, Ellenorizze, hogy az Elakadásjelzo lámpák felgyulladása az elvégzett muveletek függvényében megfelelo módon megy-e végbe, Ellenorizze a vezetékköteget a nyomógomb és a BSI között. Ha az elozo két pont ellenorzése megtörtént és eredményes kielégíto, a BSI vezérloegység leszerelése engedélyezett. 12 [G11][S07] Az irányjelzo visszajelzo lámpái a muszercsoportban, vagy a VCCF kormánykerék feletti kapcsolómodulban, nem gyulladnak ki 12.1 Citroën C4 Elvégzendo muveletek A diagnosztikai muszer segítségével lépjen kommunikációs kapcsolatba a VCCF kormánykerék feletti kapcsolómodullal, OLDAL 12 / 15

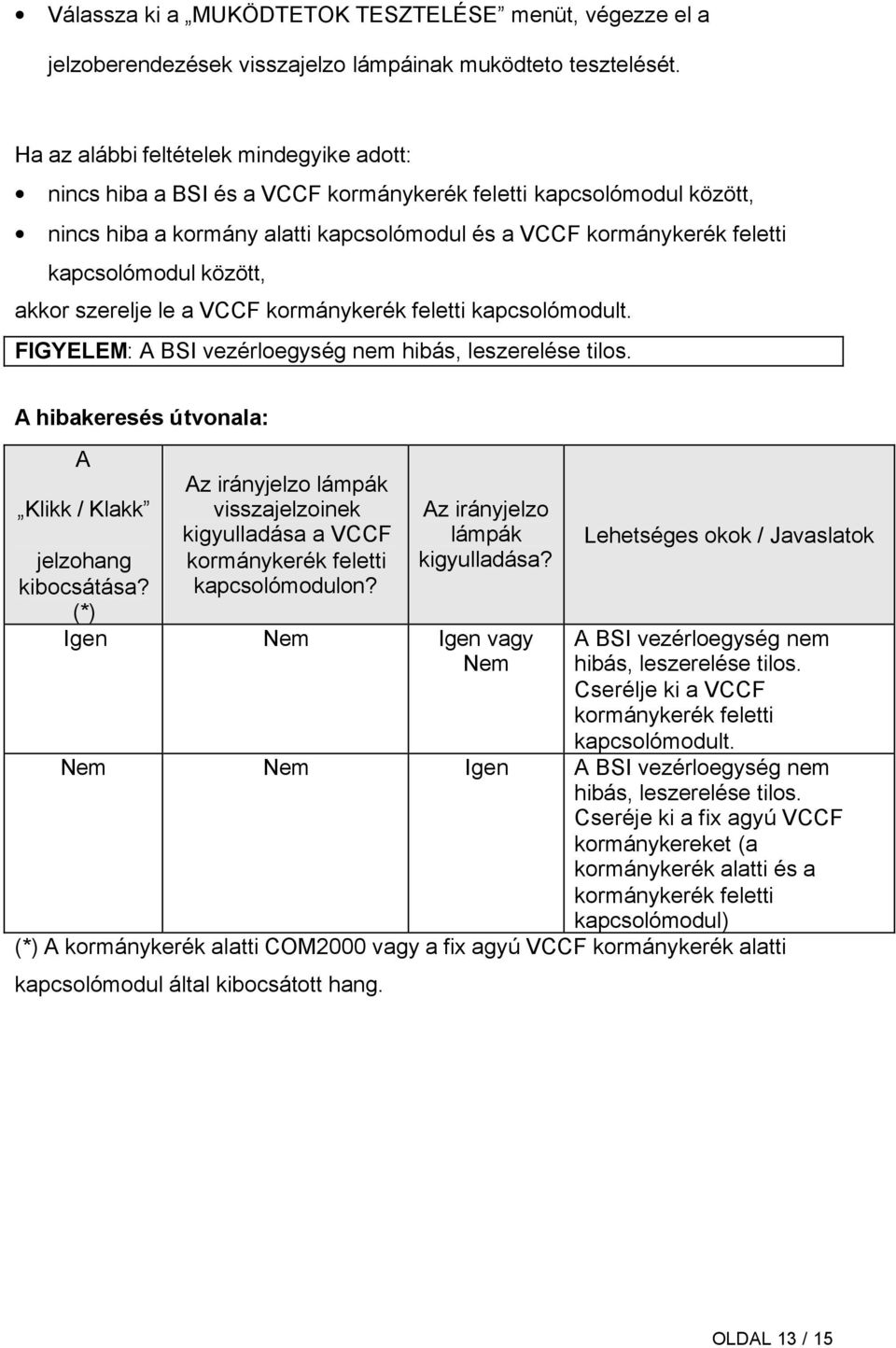

13 Válassza ki a MUKÖDTETOK TESZTELÉSE menüt, végezze el a jelzoberendezések visszajelzo lámpáinak muködteto tesztelését. Ha az alábbi feltételek mindegyike adott: nincs hiba a BSI és a VCCF kormánykerék feletti kapcsolómodul között, nincs hiba a kormány alatti kapcsolómodul és a VCCF kormánykerék feletti kapcsolómodul között, akkor szerelje le a VCCF kormánykerék feletti kapcsolómodult. FIGYELEM: A BSI vezérloegység nem hibás, leszerelése tilos. A hibakeresés útvonala: A Klikk / Klakk jelzohang kibocsátása? (*) Az irányjelzo lámpák visszajelzoinek kigyulladása a VCCF kormánykerék feletti kapcsolómodulon? Az irányjelzo lámpák kigyulladása? vagy Lehetséges okok / Javaslatok A BSI vezérloegység nem hibás, leszerelése tilos. Cserélje ki a VCCF kormánykerék feletti kapcsolómodult. A BSI vezérloegység nem hibás, leszerelése tilos. Cseréje ki a fix agyú VCCF kormánykereket (a kormánykerék alatti és a kormánykerék feletti kapcsolómodul) (*) A kormánykerék alatti COM2000 vagy a fix agyú VCCF kormánykerék alatti kapcsolómodul által kibocsátott hang. OLDAL 13 / 15

14 12.2 Citroën C5 R Elvégzendo muveletek A diagnosztikai muszer segítségével lépjen kommunikációs kapcsolatba a muszercsoport vezérloegységgel, Válassza ki a MUKÖDTETOK TESZTELÉSE menüt és végezze el a külso visszajelzo lámpák muködtetok tesztelését. Ha az irányjelzo lámpák nem gyulladnak ki és nincs hiba a BSI vezérloegység és a muszercsoport vezérloegység között (végezzen hibaolvasást a BSI vezérloegységben), szerelje le a muszercsoport vezérloegységet. FIGYELEM: A BSI vezérloegység nem hibás, leszerelése tilos. A hibakeresés útvonala: A Klikk / Klakk jelzohang kibocsátása? (*) Az irányjelzo lámpák visszajelzoinek kigyulladása a muszercsoportban? Az irányjelzo lámpák kigyulladása? Lehetséges okok / Javaslatok / A BSI vezérloegység nem hibás, leszerelése tilos. Cserélje ki a muszercsoport vezérloegységet A BSI vezérloegység nem hibás, leszerelése tilos. Cserélje ki a kormánykerék alatti COM2000 kapcsolómodult vagy a fix agyú VCCF kormánykerék alatti kapcsolómodult. (*) A kormánykerék alatti COM2000 vagy a fix agyú VCCF kormánykerék alatti kapcsolómodul által kibocsátott hang. OLDAL 14 / 15

15 13 [G11][S08] Az elakadásjelzo lámpa nyomógombjába épített fénydióda nem gyullad ki A fénydióda tápellátását a muszercsoport vezérloegység végzi. FIGYELEM: A BSI vezérloegység nem hibás, leszerelése tilos. Elvégzendo muveletek: Ellenorizze az elakadásjelzo lámpa nyomógombjába épített fénydiódát, Ellenorizze a vezetéket a nyomógomb és a muszercsoport vezérloegység között. Ha az elozo két pont megfelelo, szerelje a muszercsoport vezérloegységet. OLDAL 15 / 15
