1 CITROËN INFO DIAG DIAGNOSZTIKAI MUSZER LEXIA PROXIA CD 29 AC / QCAV / MTD FILIÁLÉ / IMPORTOR / DR CITROËN MÁRKAKERESKEDO - Új jármu elokészíto. - Kampány koordinátorok. MÁRKASZERVIZ VEZETOK - Vevoszolgálati felelos. - Vezeto technikus / Vezetoszerelo N EZT A KÖRLEVELET MINDEN OLYAN MUNKATÁRS SZÁMÁRA TOVÁBBÍTANI KELL, AKI, KÖZVETLENÜL, VAGY KÖZVETVE LEXIA / PROXIA DIAGNOSZTIKAI MUSZERT HASZNÁL. CÍM : Segédlet a BSI diagnosztikájához : Ablakemelok. ÉRINTETT JÁRMUVEK: A CITROËN C2, C3, C3 pluriel, Xsara 2 (N OPR t követoen), Xsara Picasso (N OPR t követoen), Berlingo 2, C5, C8 Oldal1 / 13

2 AC/QCAV/MTD Segédlet a központi intelligens vezérloegység diagnosztikájához. (G07) Ablakemelok Alkalmazás a következo CITROËN jármuvekhez : C2 C3 C3 pluriel Xsara 2 (9002 OPR szám óta) Berlingo 2 Xsara Picasso (9492 OPR szám óta) C5, C8, C8 Kezelt ügyfél tünetek. - az elso ablakemelo vagy ablakemelok nem muködnek. - a hátsó ablakemelo vagy ablakemelok nem muködnek. Oldal2 / 13

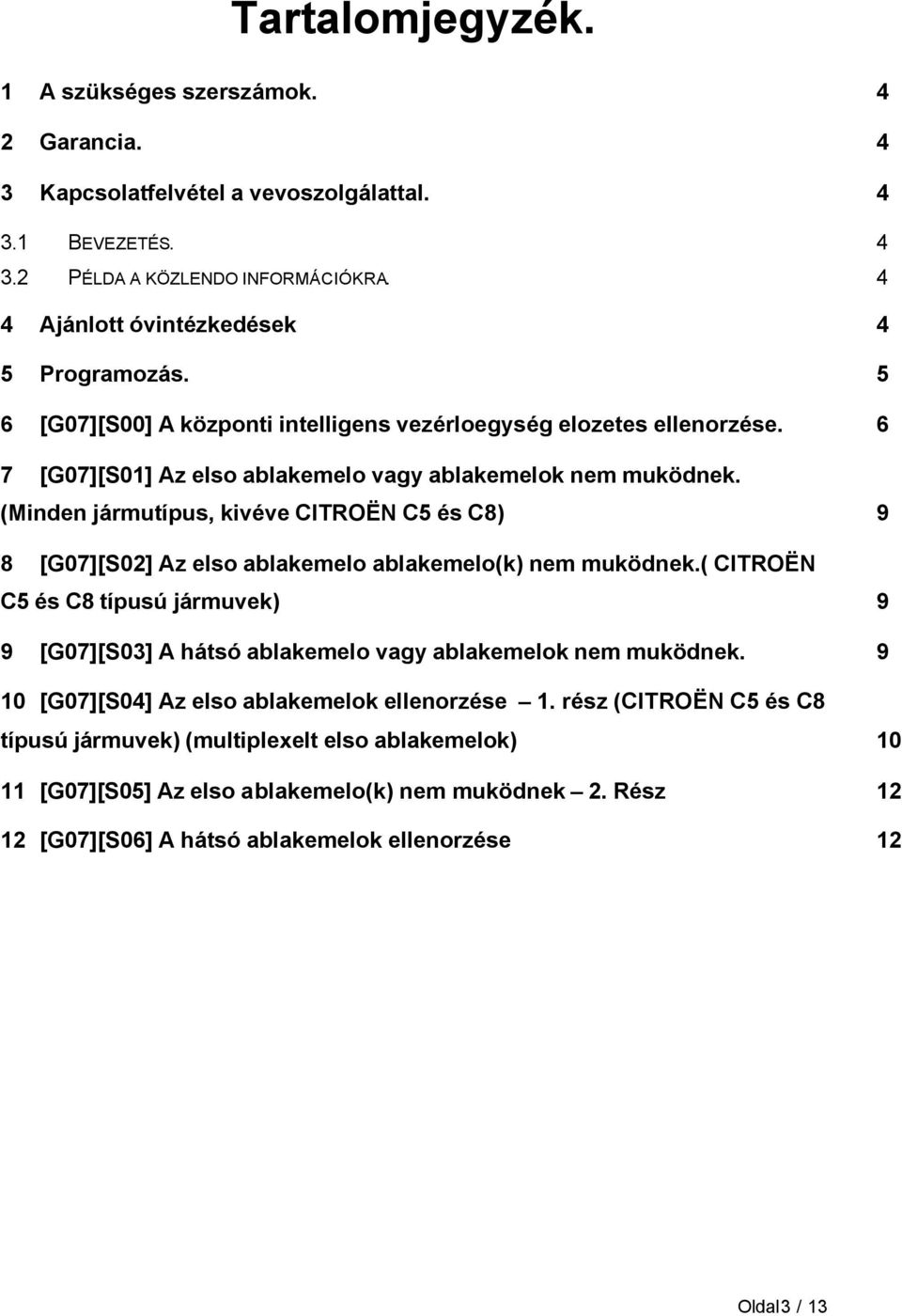

3 Tartalomjegyzék. 1 A szükséges szerszámok. 4 2 Garancia. 4 3 Kapcsolatfelvétel a vevoszolgálattal BEVEZETÉS PÉLDA A KÖZLENDO INFORMÁCIÓKRA. 4 4 Ajánlott óvintézkedések 4 5 Programozás. 5 6 [G07][S00] A központi intelligens vezérloegység elozetes ellenorzése. 6 7 [G07][S01] Az elso ablakemelo vagy ablakemelok nem muködnek. (Minden jármutípus, kivéve CITROËN C5 és C8) 9 8 [G07][S02] Az elso ablakemelo ablakemelo(k) nem muködnek.( CITROËN C5 és C8 típusú jármuvek) 9 9 [G07][S03] A hátsó ablakemelo vagy ablakemelok nem muködnek [G07][S04] Az elso ablakemelok ellenorzése 1. rész (CITROËN C5 és C8 típusú jármuvek) (multiplexelt elso ablakemelok) [G07][S05] Az elso ablakemelo(k) nem muködnek 2. Rész [G07][S06] A hátsó ablakemelok ellenorzése 12 Oldal3 / 13

4 1 A szükséges szerszámok Egy diagnosztikai muszer. 2 Garancia. FIGYELEM : A központi intelligens vezérloegység cseréjének költségvállalását, beleegyezési kérelem elozi meg. 3 Kapcsolatfelvétel a vevoszolgálattal. 3.1 Bevezetés. Mielott felhívja a vevoszolgálatot, kérjük, gyujtse össze a következo elemeket : a felhasznált és áttanulmányozott anyag, anyagok száma (G01 - G13) a felhasznált fejezet (S0x) száma. a szakaszok száma, ameddig a hibakeresés során eljutott (opcionális, függ a használt anyagoktól) 3.2 Példa a közlendo információkra. Ön áttanulmányozta a G10 anyagot (Ablaktörlo), az S06 fejezet megfelel a «Az elso ablaktörlo ellenorzésének» és ön eljutott a hiba áttekinto N szakaszához. Amit jeleznie kell a vevoszolgálatnak: G10 - S Ajánlott óvintézkedések. Minden következetes beavatkozás elott, ellenorizni kell : az akkumulátor feszültségét, és a biztosítékokat, gyozodjön meg róla, hogy a központi intelligens vezérloegység nincs-e vész üzemmódban (lásd: a központi intelligens vezérloegység elozetes ellenorzése anyagot). Oldal4 / 13

5 5 Programozás. A programozási paraméterek egy bizonyos mennyisége a központi intelligens vezérloegységben van tárolva : Két elso multiplexelt ablakemelo. Két elso elektromos ablakemelo. Két hátsó elektromos, becsípodésgátlós ablakemelo. Elso elektromos, becsípodésgátlós ablakemelo. Hátsó elektromos ablakemelo. FIGYELEM : A programozási paraméterek kijelzésének feltétele, hogy azok jelen legyenek a központi intelligens vezérloegység programjában. A jelzett paramétereket a diagnosztikai muszer, a központi intelligens vezérloegység programverziójának megfeleloen, részben vagy teljes mértékben kijelzi. Miután kommunikációs kapcsolatba lépett a központi intelligens vezérloegységgel, és kiválasztotta a KÉZI PROGRAMOZÁS, majd a BEÁLLÍTÁS menüket, a paraméterek elérhetok. Oldal5 / 13

6 6 [G07][S00] A központi intelligens vezérloegység elozetes ellenorzése. 1. szakasz Egy, vészüzemmódban lévo Központi Intelligens vezérloegység felismerése: - Elso eset: A gyújtás bekapcsolásakor (+APC), a jármu helyzetjelzoi kigyulladnak, az elso ablaktörlo szakaszosan muködik, - Második eset: A motor üzemel, a tompított fényszórók felgyulladnak, az elso ablaktörlo szakaszosan muködik. A központi intelligens vezérloegység mutatja-e a vészüzemmód valamelyik tünetét? Az ellenorzés leállítása 2. Szakasz Ellenorizze a biztosítékokat, a BSI tápellátását, ha szükséges javítsa meg. 3. Szakasz A diagnosztikai muszer segítségével, lépjen kommunikációs kapcsolatba a BSI-vel, válassza ki az «AZONOSÍTÁS» menüt Sikerül kiolvasnia a BSI program verziószámát? (*) (*)(vagy a program kiadását) Lépjen a 4. szakaszba Lépjen a 10. szakaszba Oldal6 / 13

7 4. szakasz Új-e a BSI? (Az alkatrész részlegrol származike?) 5. szakasz június vége elott: A BSI cseréje engedélyezett július után: Az üres vezérloegység feltöltésére vonatkozó eljárásnak megfeleloen, töltse fel a BSI programot. 6. szakasz A BSI korábban volt-e programozva (feltöltve)? 8. szakasz Lépjen a 10. szakaszba 7. szakasz Háromszor kísérelje meg a BSI program feltöltését. A harmadszori, sikertelen kísérlet után a BSI cseréje engedélyezett. Oldal7 / 13

8 10. szakasz A diagnosztikai muszer segítségévellépjen kapcsolatba a BSI -vel. Válassza ki a «MUKÖDTETOK TESZTELÉSE», majd a «VILÁGÍTÁS/JELZÉSEK» menüt, Végezze el az elektomos kürt muködtetésének ellenorzését A kürt muködött? 12. szakasz A diagnosztikai muszer segítségévellépjen kapcsolatba a BSI -vel.. Válassza ki a «MUKÖDTETOK TESZTELÉSE», majd a «VILÁGÍTÁS/JELZÉSEK» menüt, végezze el a tompított fényszóró muködtetésének ellenorzését. 11. szakasz: Ellenorizze a vezetéket és a csatlakozót. Cserélje ki a kormány alatti kapcsolómodult. A BSI nem hibás, leszerelése nem engedélyezett A tompított fényszóró muködött? 13. szakasz: Az ellenorzés leállítása A BSI meghibásodott, lecserélése engedélyezett. 14. szakasz: Az ellenorzés leállítása A motor vezérloegyég hibásodott meg. A BSI nem hibás, leszerelése nem engedélyezett. Oldal8 / 13

9 7 [G07][S01] Az elso ablakemelo vagy ablakemelok nem muködnek. (Minden jármutípus, kivéve CITROËN C5 és C8). FIGYELEM : Csak a multiplexelt, elso ablakemelovel szerelt jármuvekre vonatkozik. Ellenorizze, hogy: az ablakemelok tápellátása engedélyezett-e : a kapcsoló tápellátása 12 V kell, hogy legyen, és kapcsolónak világítaniuk kell, az ablakemelok, és a biztosítékok tápellátása a központi intelligens vezérloegységben meg van-e? Ha ez a két feltétel teljesült, a központi intelligens vezérloegység nem hibás, ellenorizze a kábelköteget, a biztosítékokat, és az ablakemelo mechanizmusát. 8 [G07][S02] Az elso ablakemelo vagy ablakemelok nem muködnek. (CITROËN C5 és C8 típusú jármuvek) Tanulmányozza át a [G07][S03] számú dokumentáció 1. Részt. 9 [G07][S03] A hátsó ablakemelo vagy ablakemelok nem muködnek. Tanulmányozza át a [G07][S03] számú, a hátsó ablakemelok ellenorzése, dokumentációt. Oldal9 / 13

10 10 [G07][S04] Az elso ablakemelok ellenorzése 1. rész (CITROËN C5 és C8 típusú jármuvek) (multiplexelt elso ablakemelok) 1. szakasz Ellenorizze a biztosítékokat. Ellenorizze az ablakemelok tápellátását a BSI-ben. 2. szakasz Az ajtón lévo panelról, muködtesse az elektromos tükröket. (minden irányba) A visszapillantó tükrök muködtek? 2.1 Az ellenorzés leállítása A [G04][S05] sz. doku felé. 3. szakasz Ellenorizze a BSI programozását. A programozás megfelelo. A programozás nem megfelelo. 4. szakasz felé 3.1 Az ellenorzés leállítása Javítsa ki a BSI programozását. Oldal10 / 13

11 4. szakasz A diagnosztikai muszerrel lépjen kommunikációs kapcsolatba az ajtómodulokkal. Végezze el a hibák kiolvasását. Vannak tárolt hibák? Vannak hibák. Nincsenek hibák. 4.1 Az ellenorzés leállítása Kezelje a hibakódokat. 5. szakasz Ellenorizze, a BSI program kiadását, szükség esetén töltse az fel. Muködnek az ablakemelok? 5.1 Az ellenorzés leállítása A BSI nem hibás, leszerelése nem engedélyezett. 5.2 Az ellenorzés leállítása. Cserélje ki az ajtómodult. Oldal11 / 13

12 11 [G07][S05] Az elso ablakemelo vagy ablakemelok nem muködnek 2. Rész. Az elvégzendo muveletek : A diagnosztikai muszer segítségével lépjen kommunikációs kapcsolatba a központi intelligens vezérloegységgel. Válassza ki a «Muködtetok tesztelése» majd az «Ajtók» menüket. Végezze el, mindenegyes ablakemelo muködtetésének tesztelését. Abban az esetben, ha teszt alatt az ablakok le- és felemelése nem történik meg, a hibát az ablakemelo, vagy ablakemelok szintjén keresse. FIGYELEM : Abban az esetben, ha a teszt alatt az ablakemelok muködtek, a központi intelligens vezérloegység nem hibás, lecserélése nem engedélyezett. 12 [G07][S06] A hátsó ablakemelok ellenorzése. Elozetes ellenorzések : Ellenorizze, hogy a hátsó ablakemelok nincsenek-e deaktiválva. Ellenorizze, hogy, a CITROËN C8 típusú jármuvön az oldalsó tolóajtók zárva vannak-e. Az elvégzendo muveletek : A diagnosztikai muszer segítségével lépjen kommunikációs kapcsolatba a központi intelligens vezérloegységgel. Válassza ki a «Paramétermérések» majd az «Ajtók» menüket. Muködtesse az ablakemelot, és figyelje meg a hozzátartozó paramétereket. FIGYELEM : Egy ablak felemelését vagy leengedését jelzo paraméter egy idoben is lehet aktív, ebben az esetben a tesztet megfelelonek kell tekinteni. Oldal12 / 13

13 Azokban az esetekben, amikor a paraméterek változása az elvégzett muveletek függvényében történik, a központi intelligens vezérloegység nem hibás, és ellenorizni kell a kábelköteget és az ablakemelo mechanizmusát. Ha a teszt alatt az ablakok nem mozdulnak : Ellenorizze az ablakemelok kapcsolóit. Ellenorizze az ablakemelok tápellátását. Ellenorizze a vezetékeket. Oldal13 / 13
