ANYAGMOZGATÓ FELRAKÓGÉP TERVEZÉSI LÉPÉSEI

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "ANYAGMOZGATÓ FELRAKÓGÉP TERVEZÉSI LÉPÉSEI"

Átírás

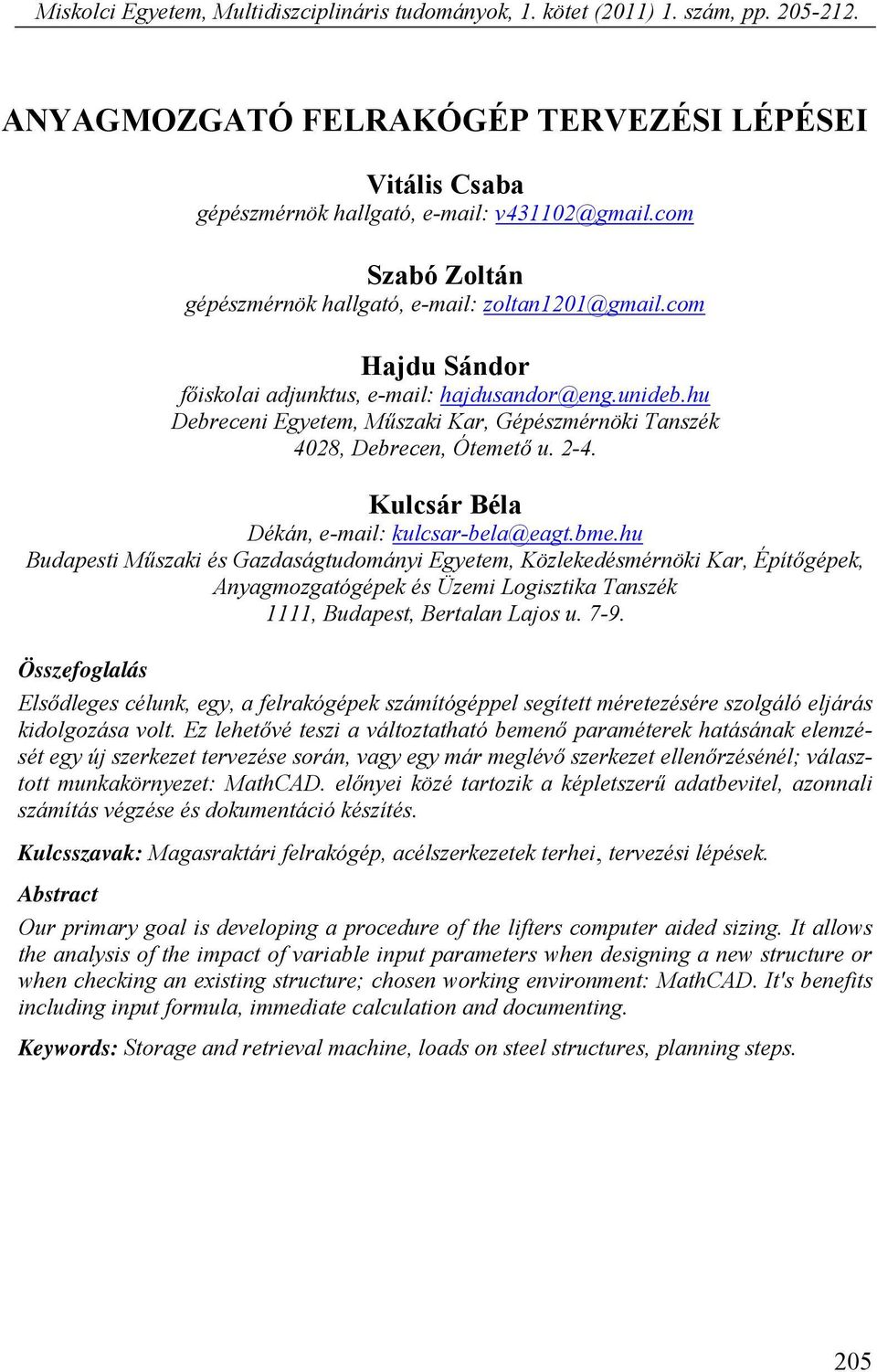

1 Miskolci Egetem, Multidiszciplináris tudománok, 1. kötet (2011) 1. szám, pp ANYAGMOZGATÓ FELRAKÓGÉP TERVEZÉSI LÉPÉSEI Vitális Csaba gépészmérnök hallgató, Szabó Zoltán gépészmérnök hallgató, Hajdu Sándor főiskolai adjunktus, Debreceni Egetem, Műszaki Kar, Gépészmérnöki Tanszék 4028, Debrecen, Ótemető u Kulcsár Béla Dékán, Budapesti Műszaki és Gazdaságtudománi Egetem, Közlekedésmérnöki Kar, Építőgépek, Anagmozgatógépek és Üzemi Logisztika Tanszék 1111, Budapest, Bertalan Lajos u Összefoglalás Elsődleges célunk, eg, a felrakógépek számítógéppel segített méretezésére szolgáló eljárás kidolgozása volt. Ez lehetővé teszi a változtatható bemenő paraméterek hatásának elemzését eg új szerkezet tervezése során, vag eg már meglévő szerkezet ellenőrzésénél; választott munkakörnezet: MathCAD. előnei közé tartozik a képletszerű adatbevitel, azonnali számítás végzése és dokumentáció készítés. Kulcsszavak: Magasraktári felrakógép, acélszerkezetek terhei, tervezési lépések. Abstract Our primar goal is developing a procedure of the lifters computer aided sizing. It allows the analsis of the impact of variable input parameters when designing a new structure or when checking an existing structure; chosen working environment: MathCAD. It's benefits including input formula, immediate calculation and documenting. Kewords: Storage and retrieval machine, loads on steel structures, planning steps. 205

2 Vitális Csaba Szabó Zoltán Hajdu Sándor Kulcsár Béla 1. Bevezetés Az 1980-as évek elején a logisztikában kialakuló integráció hatására Nugat- Európában a jobb raktározás, gorsabb rendelkezésre állás, a kisebb heligénre való törekvés és a nagmenniségű áruk gazdaságos tárolásának érdekében magasraktárakat hoztak létre. Ezen raktárakban az anagok állvánrendszerekbe való be; ill. kitárolását gors mozgású, általában teljesen automatizált felrakógépek végzik. Fontos megemlíteni, hog maga az állván rendszer az épület vázszerkezeti is egben. A magasraktárak létesítése elsősorban a következő körülmének, ill. feltételek megléte esetén mérlegelhető, ha a raktár magas szervezettségi színvonalú termelési folamatrendszert, ill. térbeli elosztási rendszert szolgál ki. A tárolandó árukészlet homogén egségrakománokba összefogható áruféleségekből áll. A tárolandó áruféleségek száma nag, az eg cikkelemből tárolandó készletmenniség viszonlag kicsi. Nag áruforgalom esetén vag a raktár létesítésére rendelkezésre álló terület kicsi Felhasználási terület Szeretnénk eg gakorlati példán bemutatni, hog igen széles és eltérő felhasználási területeken alkalmazzák a magasraktárakat. Az alábbi példákon kívül még használják a gógszeriparban, a vegiparban, a bank szférában, a bútor és autógártásban is, stb. 1. ábra Wagner Tiefkühlprodukte GmbH mélhűtött magasraktára 206

3 Anagmozgató felrakógép tervezési lépései 2. Felrakógépek A raktári felrakógép definíciója (FEM szerint): olan haladó és emelőmű, amel raktári állván kézi vag gépi kiszolgálására alkalmas, a be; ill. kitárolási folamat teherfelvevő szerkezet vag kiszolgáló személ segítségével történik. A magasraktárakban az anagok állvánrendszerekbe való be, illetve kitárolását gors mozgású, általában teljesen automatizált felrakógépek végzik, amelek emelési magassága esetenként elérheti az 50 m-t, az emelt teher tömege pedig az 5000 kg-ot. A vizsgált raktári berendezést elsősorban tőlünk nugatra, német ajkú területeken gártják és alkalmazzák. Korábban hazánkban is jelentős volt a felrakógép tervezés és gártás, például a budapesti székhelű Intranszmas cégnél, de rendeltetésszerűen használták itthoni vállalatok is, mint például a ma is aktív Vegterv, vag a Hajdu háztartási gépek gártásával foglalkozó cégek Acélszerkezet A felrakógép acélszerkezete két alapvető részből áll, az oszlopból és a kerékszekrénből. Az oszlop általában szekrénes, ritkább esetben rácsos szerkezetű és elsődleges feladata az emelt terhekből származó igénbevételek felvétele és az emelőkocsi megvezetése. Magasságára tekintettel több szekcióból szokás elkészíteni, ez költséghatékonabb eljárást eredménez. A szerkezet haladó mozgásáért fellelős szerkezeti elem a kerékszekrén, csatlakozási pontjainál adódik át a terhelés az oszlopról a kerékszekrénre és onnan a sínekre. A kerékszekrén sínen való futását eg hajtott, ill. eg szabadonfutó kerék biztosítja, az egész gép megvezetését vezető görgők végzik. Szerkezeti kapcsolatuk általában csavar, ill. hegesztett kötés Konstrukciós kialakítás A 2. ábrán az MLOG cég által tervezett és épített felrakógépek láthatók. Az MLOG katalógusában a különböző típusok kialakulásának okai a következőkre vezethetők vissza: nem minden helen alakult ki igazából magasraktárnak nevezhető tároló létesítmén, több helen a raktárak belmagassága a 10 m-t sem éri el (középmagas, 6-10 m-es belmagasság), íg a cég a felhasználói igéneket rugalmasan megközelítve, közepes belmagasságú raktárakba is kínál berendezést, továbbá 1, illetve 2 oszlopos felrakógép a fő profil. Az oszlopszámok különbözősége az emelhető tömegre vezethető vissza, a 2 oszlopos nagobb tömeget emelhet, a szerkezet nagobb stabilitással rendelkezik. 207

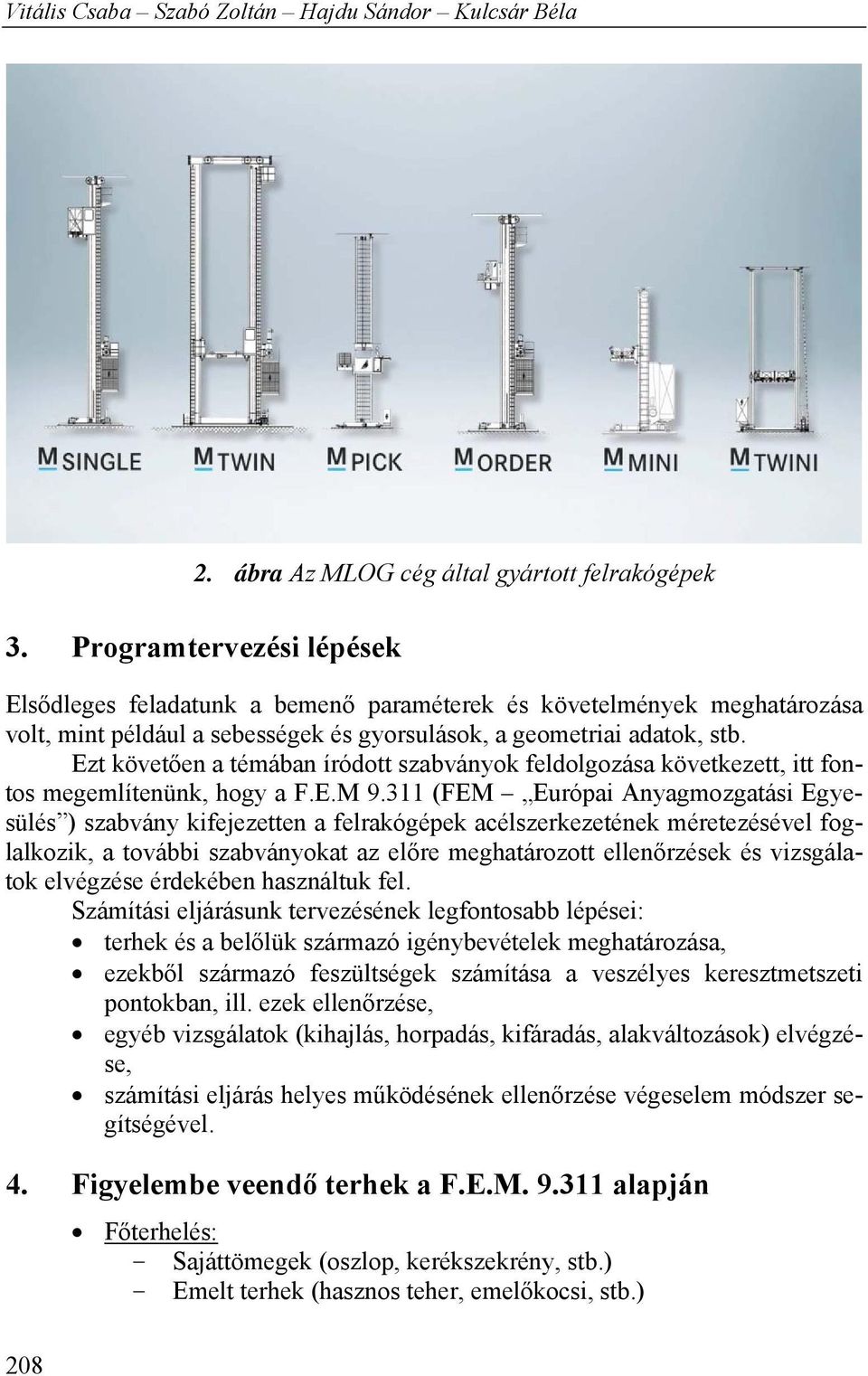

4 Vitális Csaba Szabó Zoltán Hajdu Sándor Kulcsár Béla 2. ábra Az MLOG cég által gártott felrakógépek 3. Programtervezési lépések Elsődleges feladatunk a bemenő paraméterek és követelmének meghatározása volt, mint például a sebességek és gorsulások, a geometriai adatok, stb. Ezt követően a témában íródott szabvánok feldolgozása következett, itt fontos megemlítenünk, hog a F.E.M (FEM Európai Anagmozgatási Egesülés ) szabván kifejezetten a felrakógépek acélszerkezetének méretezésével foglalkozik, a további szabvánokat az előre meghatározott ellenőrzések és vizsgálatok elvégzése érdekében használtuk fel. Számítási eljárásunk tervezésének legfontosabb lépései: terhek és a belőlük származó igénbevételek meghatározása, ezekből származó feszültségek számítása a veszéles keresztmetszeti pontokban, ill. ezek ellenőrzése, egéb vizsgálatok (kihajlás, horpadás, kifáradás, alakváltozások) elvégzése, számítási eljárás heles működésének ellenőrzése végeselem módszer segítségével. 4. Figelembe veendő terhek a F.E.M alapján Főterhelés: - Sajáttömegek (oszlop, kerékszekrén, stb.) - Emelt terhek (hasznos teher, emelőkocsi, stb.) 208

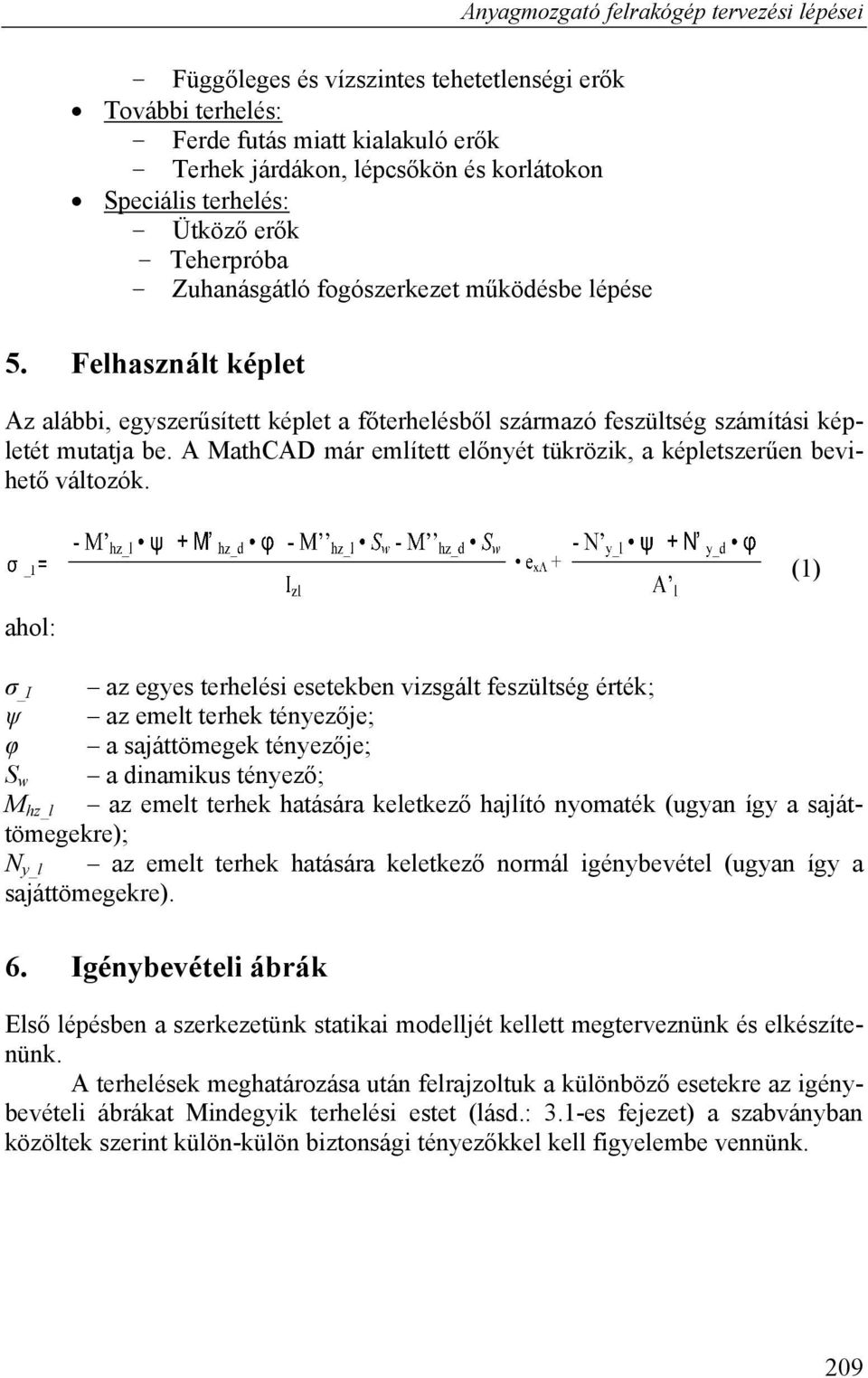

5 Anagmozgató felrakógép tervezési lépései - Függőleges és vízszintes tehetetlenségi erők További terhelés: - Ferde futás miatt kialakuló erők - Terhek járdákon, lépcsőkön és korlátokon Speciális terhelés: - Ütköző erők - Teherpróba - Zuhanásgátló fogószerkezet működésbe lépése 5. Felhasznált képlet Az alábbi, egszerűsített képlet a főterhelésből származó feszültség számítási képletét mutatja be. A MathCAD már említett előnét tükrözik, a képletszerűen bevihető változók. (1) ahol: σ _I az eges terhelési esetekben vizsgált feszültség érték; ψ az emelt terhek ténezője; φ a sajáttömegek ténezője; S w a dinamikus ténező; M hz_l az emelt terhek hatására keletkező hajlító nomaték (ugan íg a sajáttömegekre); N _l az emelt terhek hatására keletkező normál igénbevétel (ugan íg a sajáttömegekre). 6. Igénbevételi ábrák Első lépésben a szerkezetünk statikai modelljét kellett megterveznünk és elkészítenünk. A terhelések meghatározása után felrajzoltuk a különböző esetekre az igénbevételi ábrákat Mindegik terhelési estet (lásd.: 3.1-es fejezet) a szabvánban közöltek szerint külön-külön biztonsági ténezőkkel kell figelembe vennünk. 209

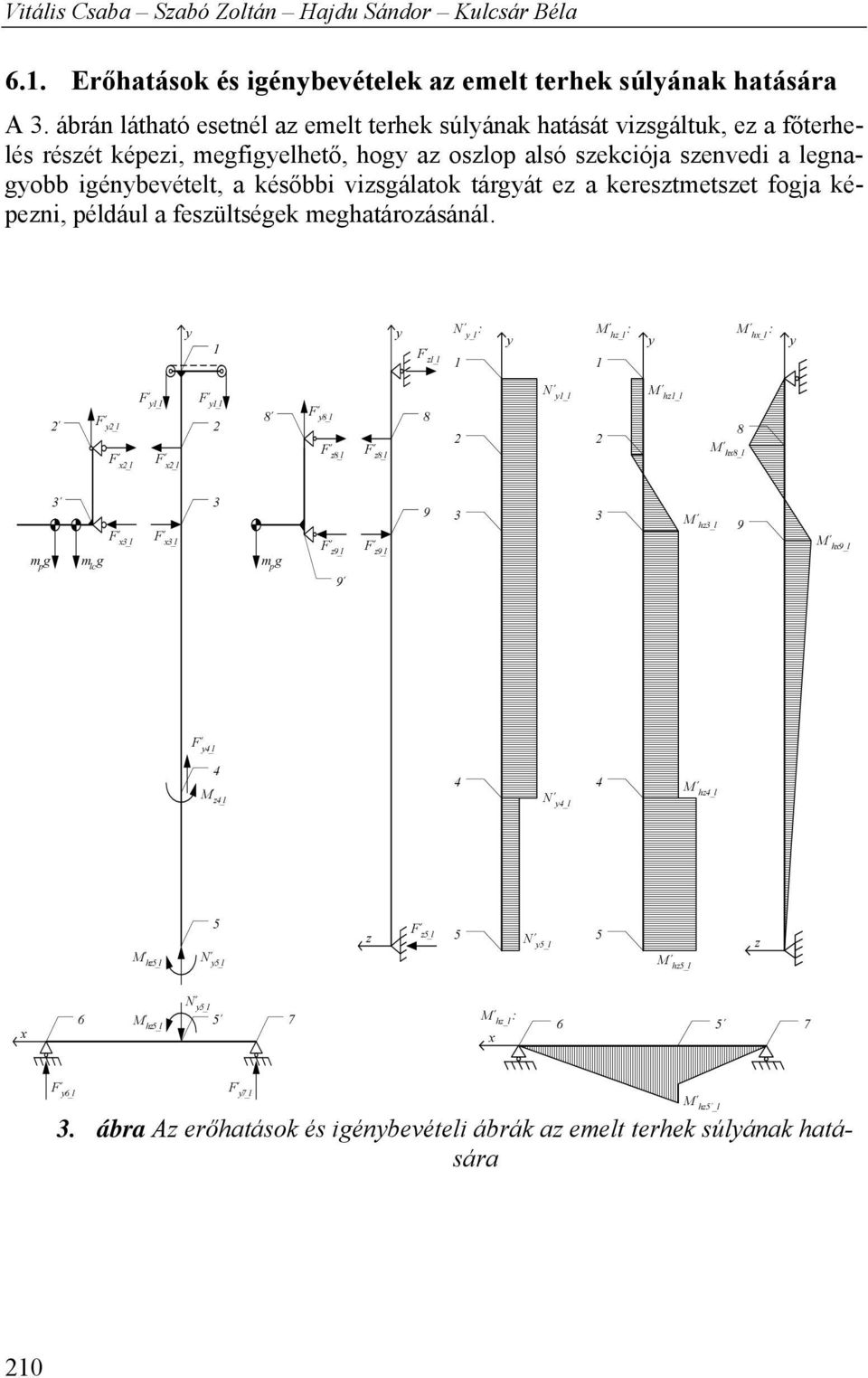

6 Vitális Csaba Szabó Zoltán Hajdu Sándor Kulcsár Béla 6.1. Erőhatások és igénbevételek az emelt terhek súlának hatására A 3. ábrán látható esetnél az emelt terhek súlának hatását vizsgáltuk, ez a főterhelés részét képezi, megfigelhető, hog az oszlop alsó szekciója szenvedi a legnagobb igénbevételt, a későbbi vizsgálatok tárgát ez a keresztmetszet fogja képezni, például a feszültségek meghatározásánál. 1 F z1_l N _l : 1 : : M hz_l M hx_l 1 2 F 2_l 2 F 1_l F 1_l 8 F 8_l F z8_l F z8_l 8 2 N 1_l 2 M hz1_l 8 M hx8_l F x2_l F x2_l M hz3_l 9 F x3_l F x3_l m p g m lc g m p g F z9_l 9 F z9_l M hx9_l F 4_l M hz4_l M z4_l N 4_l 5 z F z5_l 5 N 5_l 5 z M hz5_l N 5_l M hz5_l x 6 M hz5_l N 5_l 5 7 M hz_l : x F 6_l F 7_l 3. ábra Az erőhatások és igénbevételi ábrák az emelt terhek súlának hatására M hz5 _l 210

7 Anagmozgató felrakógép tervezési lépései 7. Eredméneink ellenőrzése A számítási eljárásunk eredméneinek helességét végeselem módszer segítségével ellenőriztük. 4. ábra Az oszlop felső és alsó szekciójában keletkező feszültség 7.1. Eredméneink összehasonlítása a saját fejlesztésű szoftverrel A számítógépes programunk által szolgáltatott eredmének és a végeselemfuttatások eredméneinek összehasonlítása alapján megállapítható, hog ezek jó közelítéssel megegeznek. Tehát végeredménben kijelenthetjük, hog az általunk meghatározott elhanagolásokat is figelembe véve a megvalósított méretező program kielégítő eredménnel használható. 8. Összefoglalás Munkánkban bemutattunk eg, a felrakógépek számítógéppel segített méretezésére szolgáló eljárást. A létrehozott módszer segítségével lehetővé vált a tervezési paraméterek hatásának elemzése eg új szerkezet tervezése során, vag eg már meglévő szerkezet ellenőrzésénél. Eredméneink alapján kijelenthetjük, hog az eljárásunk segítségével tervezett szerkezet megfelelne a valóságos körnezetben támasztott elvárásoknak. 211

8 Vitális Csaba Szabó Zoltán Hajdu Sándor Kulcsár Béla 9. Irodalomjegzék [1.] FEM Rules for the Design of Storage and Retrieval Machines Structures [2.] FEM Rules for the Design of Storage and Retrieval Machines Mechanisms [3.] FEM Rules for the Design of Series Lifting Equipment - Local Girder Stresses [4.] FEM Rules for the Design of Series Lifting Equipment- Classification of Mechanisms [5.] FEM Rules for the Design of Series Lifting Equipment - Dimensions and Design of Rope Reeving Components [6.] FEM Rules for the Design of Series Lifting Equipment - Selection of Lifting and Travel Motors [7.] FEM Rules for the Design of Hoisting Appliances [8.] MSZ 15024/1 - Építmének acélszerkezeteinek erőtani tervezése [9.] Dr. Tóth L. J.: Gépelemek I. Kötések és Kötőelemek / Tananag Kiegészítő Debrecen [10.] Dr. Kása L. -, Dr. Meleghegi Tibor -, Pécsi Ottó: Emelőgépek Biztonságos Üzemeltetése Budapest [11.] Dr. Felföldi L.: Anagmozgatás kézikönv Budapest 1975 [12.] Dr. Prezendzki J.: Logisztika Budapest 1995 [13.] Dr. Nag G.: Logisztika Debrecen
