1 CONSTEEL 7 ÚJDONSÁGOK Verzió

2 Tartalomjegyzék 1. Szerkezet modellezés Új makró keresztmetszeti típusok Támaszok terhek egyszerű külpontos pozícionálása Új részletmodell kezelő és automatikus szintkezelés Továbbfejlesztett kapcsolat elhelyezés Terhek és analízis Szélteher generálás összekapcsolt lapostetőkre Helyettesítő vízszintes teher Földrengés számítás teljes revíziója. Véletlen külpontosság okozta csavaró hatás figyelembevétele Rezgésalakok animációja Kihajlási érzékenységvizsgálat stabilitásszámítás új funkciója Szabványos tervezés EuroCode 8 földrengés szabvány paramétereinek kezelése nemzeti mellékletek szerint Új EuroCode nemzeti mellékletek Új nemzeti szabványok Dokumentálás, modell exportálás Képkezelés Dokumentáció sablonok Modell export Tekla Structures 17-be csjoint csomóponti modul Hevederlemezes gerenda toldás Bekötőlemezes fióktartó bekötés Térbeli K és N rácsostartó csomópont Hevederlemezes kapcsolati komponens

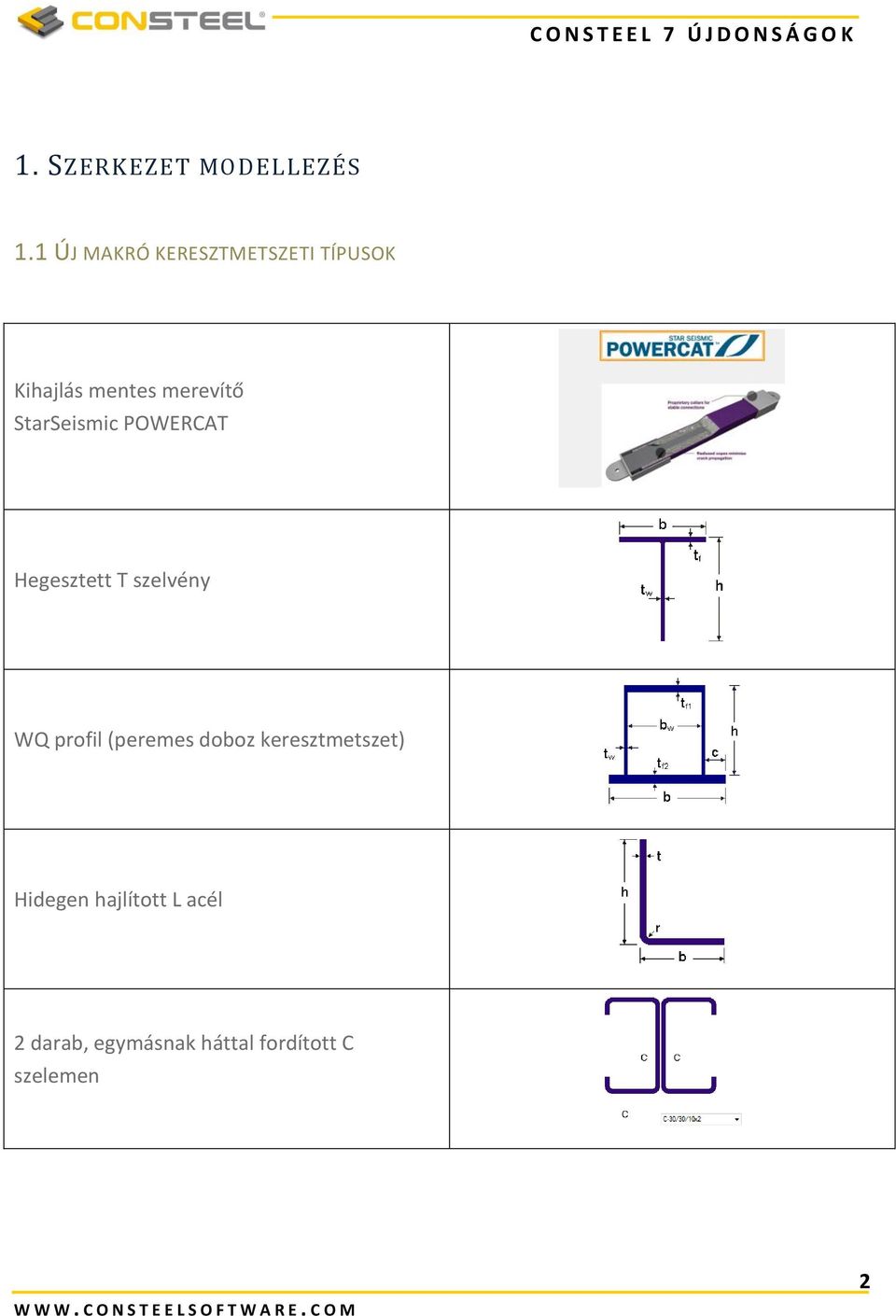

3 1. SZERKEZET MODELLEZÉS 1.1 ÚJ MAKRÓ KERESZTMETSZETI TÍPUSOK Kihajlás mentes merevítő StarSeismic POWERCAT Hegesztett T szelvény WQ profil (peremes doboz keresztmetszet) Hidegen hajlított L acél 2 darab, egymásnak háttal fordított C szelemen 2

4 1.2 TÁMASZOK TERHEK EGYSZERŰ KÜLPONTOS POZÍCIONÁLÁSA C O N S T E E L 7 Ú J D O N S Á G O K Pontbeli és vonalmenti erők, illetve támaszok külpontos elhelyezését segíti az új funkció. Megadható, hogy a szelvény befoglaló dobozának 9 fő pontja közül hova kerüljön elhelyezésre az erő vagy a támasz. Szelvény változtatása esetén az elhelyezett erő, illetve támasz pozíciója frissül az új szelvénynek megfelelően. 1.3 ÚJ RÉSZLETMODELL KEZELŐ ÉS AUTOMATIKUS SZINTKEZELÉS Megújult a részletmodell kezelő ablak a gyorsabb modell kezelés érdekében. Részletmodell kezelés módosítás műveleteinek új funkciói: kijelölt elemek hozzáadása a kijelölt részletmodellhez; kijelölt elemek kivonása a kijelölt részletmodellből; csak a kijelölt elemek szerepeljenek a kijelölt részletmodellben. A részletmodell kezelőn került elhelyezésre új funkcióként a szintkezelő is. Új szint felvétele esetén a szint magasságát kell megadni. A szintbe kerülő elem felvétele automatikusan történik. 3

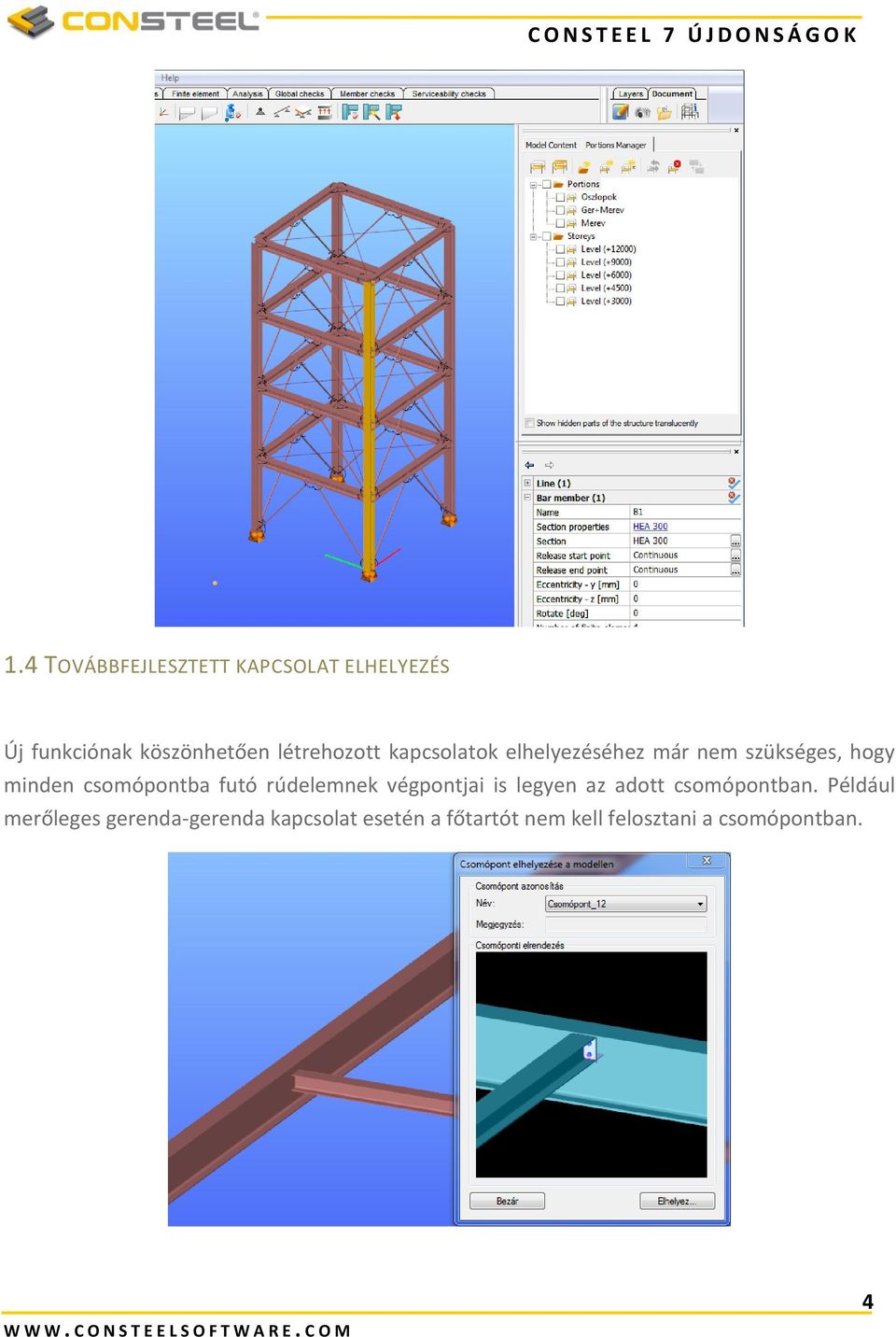

5 1.4 TOVÁBBFEJLESZTETT KAPCSOLAT ELHELYEZÉS Új funkciónak köszönhetően létrehozott kapcsolatok elhelyezéséhez már nem szükséges, hogy minden csomópontba futó rúdelemnek végpontjai is legyen az adott csomópontban. Például merőleges gerenda-gerenda kapcsolat esetén a főtartót nem kell felosztani a csomópontban. 4

6 2. TERHEK ÉS ANALÍZIS 2.1 SZÉLTEHER GENERÁLÁS ÖSSZEKAPCSOLT LAPOSTETŐKRE Lapos tetőnek minősülő, kis hajlásszögű (5 alatti) összekapcsolt tetők esetén is elhelyezhető a lapos tető szélfelület a szerkezeten és generálható az Eurocode szerinti szélteher. 2.2 HELYETTESÍTŐ VÍZSZINTES TEHER Kezdeti ferdeségek figyelembevételére megadható a helyettesítő vízszintes erőrendszer. A helyettesítő terheket a program a megadott tehercsoportok alapján automatikusan előállítja a helyettesítő vízszintes erőrendszert a megadott kombinációkban. A helyettesítő terhek irányát a program automatikusan meghatározza, vagy kombinációként beállítható. 5

7 2.3 FÖLDRENGÉS SZÁMÍTÁS TELJES REVÍZIÓJA. VÉLETLEN KÜLPONTOSSÁG OKOZTA CSAVARÓ HATÁS FIGYELEMBEVÉTELE Földrengés hatás beállításának dialógja teljesen átalakult. Tervezési válaszspektrum megadására két lehetőség áll rendelkezésre: Eurocode/ASCE (amerikai szabvány) szerinti szabványos tervezési válaszspektrum megadás Felhasználó által megadott tervezési válaszspektrum. A görbe egyes pontjai kézzel megadhatóak a táblázat segítségével. Új modál analízis beállítási lehetőségek: megadható hogy milyen minimum tömegrészesedés esetén vegye figyelembe a program egy adott rezgésalakot; rezgésalakok összegzése CQC módszerrel; véletlen külpontosság okozta csavaró hatás figyelembe vétele 2.4 REZGÉSALAKOK ANIMÁCIÓJA Dinamikai vizsgálat esetén elérhető a rezgés alakok animációja az ikonra kattintva. 2.5 KIHAJLÁSI ÉRZÉKENYSÉGVIZSGÁLAT STABILITÁSSZÁMÍTÁS ÚJ FUNKCIÓJA Kihajlási érzékenységvizsgálat egy új funkció és segítség a globális stabilitásvizsgálat számításához. Funkció segítségével összefoglaló képet kapunk a szerkezet kihajlási alakjairól, 6

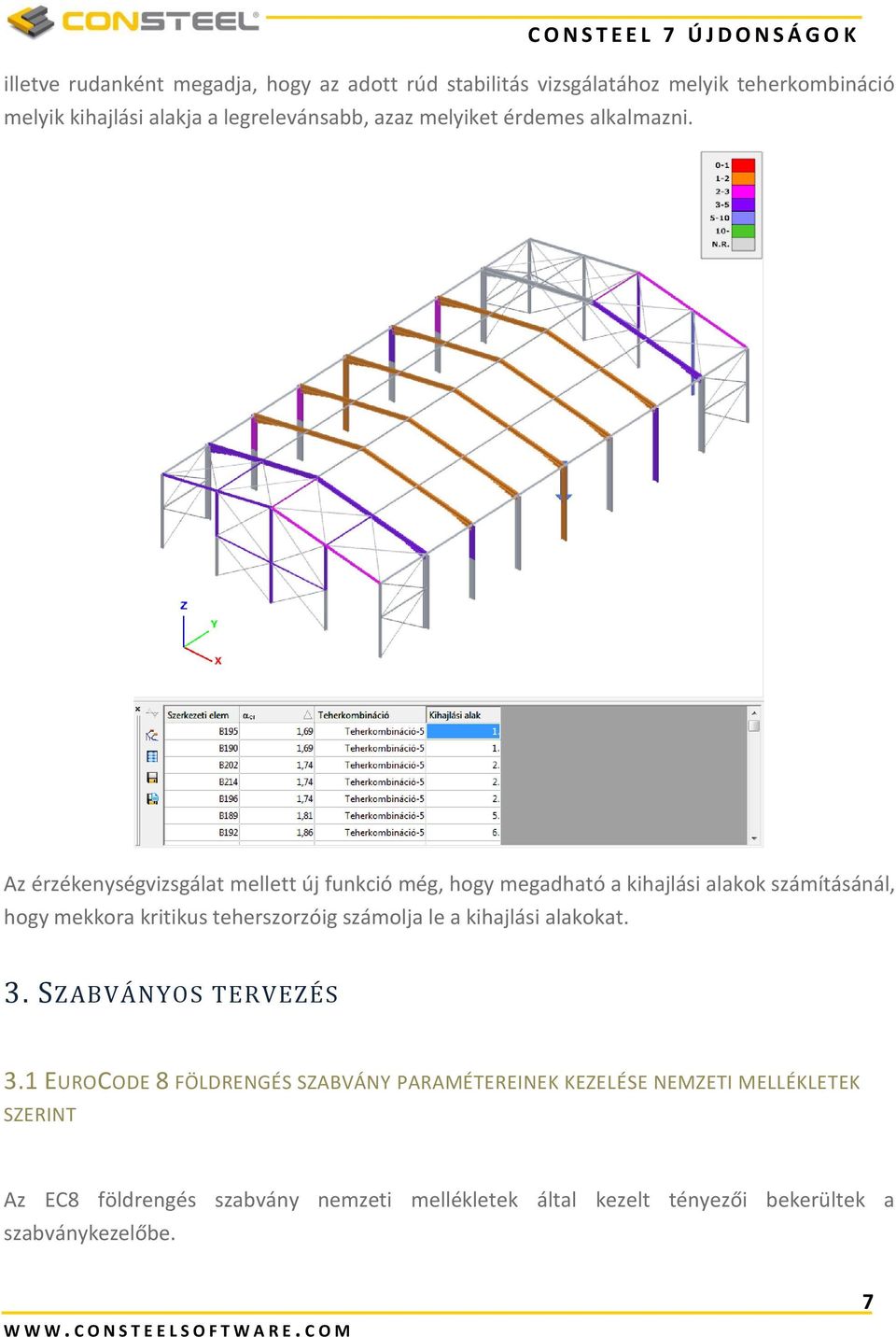

8 illetve rudanként megadja, hogy az adott rúd stabilitás vizsgálatához melyik teherkombináció melyik kihajlási alakja a legrelevánsabb, azaz melyiket érdemes alkalmazni. Az érzékenységvizsgálat mellett új funkció még, hogy megadható a kihajlási alakok számításánál, hogy mekkora kritikus teherszorzóig számolja le a kihajlási alakokat. 3. SZABVÁNYOS TERVEZÉS 3.1 EUROCODE 8 FÖLDRENGÉS SZABVÁNY PARAMÉTEREINEK KEZELÉSE NEMZETI MELLÉKLETEK SZERINT Az EC8 földrengés szabvány nemzeti mellékletek által kezelt tényezői bekerültek a szabványkezelőbe. 7

9 3.2 ÚJ EUROCODE NEMZETI MELLÉKLETEK Két új EuroCode nemzeti melléklettel bővült a ConSteel szabványtárja: Osztrák nemzeti melléklet Svéd nemzeti melléklet 3.3 ÚJ NEMZETI SZABVÁNYOK Az EuroCode mellé, két új nemzeti szabvány is bekerült a szabványok közé: Spanyol nemzeti szabvány: EAE és SE-AE. Szabvány szerint elvégezhető az automatikus teherkombináció és szélteher generálás, illetve az acélszerkezetek teljes körű méretezése. Amerikai nemzeti szabvány: ASCE 7-10 és AISC Szabvány szerint elvégezhető az automatikus teherkombináció generálás, földrengés hatás felvétele, illetve az acélszerkezetek teljes körű méretezése. 8

10 4. DOKUMENTÁLÁS, MODELL EXPORTÁLÁS C O N S T E E L 7 Ú J D O N S Á G O K 4.1 KÉPKEZELÉS Megújult a mentett képek kezelését végző ablak. Új funkcióknak köszönhetően képkezelőből megtekinthetőek a mentett képek, illetve lehetséges az együttes kijelölés, aminek köszönhetően több kép együttes fájlba mentése és törlése is elvégezhető. Új funkcióval bővült a pillanatkép készítő eszköz is. Az aktuális modell nézet közvetlenül kinyomtatható. 4.2 DOKUMENTÁCIÓ SABLONOK Dokumentáció készítőben létrehozhatóak dokumentáció sablonok. A sablonként elmenthetőek a legtöbbet használt dokumentációs struktúrák, amelyeknek köszönhetően a jövőben egy kattintással hozhatjuk létre ugyanazokat a dokumentációkat. 9

11 4.3 MODELL EXPORT TEKLA STRUCTURES 17-BE Tekla export elérhető már a legújabb 17-es verzióba is, de egyelőre csak a 32 bites verziókat támogatja továbbiakban is a ConSteel. 10

12 5. CSJOINT CSOMÓPONTI MODUL 5.1 HEVEDERLEMEZES GERENDA TOLDÁS Azonos szelvényű gerendák hevederlemezes toldásának méretezését lehet elvégezni az új csomópont típussal. A csavarsorok és oszlop száma tetszés szerint állíthatóak. Az övhevederek elhelyezhetőek az öv alsó vagy felső, illetve mindkét oldalára. 11

13 5.2 BEKÖTŐLEMEZES FIÓKTARTÓ BEKÖTÉS Egymásra merőleges helyzetű főtartó és bekötő fióktartó bekötőlemezes kapcsolatának méretezését lehet elvégezni az új csomópont típussal. A gerendák méretei tetszőlegesek lehetnek. A fióktartó alsó és felső övén övkivágás alkalmazható. A fióktartó függőleges pozíciója tetszőleges lehet. 12

14 5.3 TÉRBELI K ÉS N RÁCSOSTARTÓ CSOMÓPONT Kör és zártszelvény keresztmetszetű rudakból álló térbeli rácsostartó K és N csomópontjának a méretezése végezhető el az új csomópont típussal. A rácsostartó síkok által bezárt szög és a rácsrudak hajlásszögei tetszőlegesen változtathatóak. 13

15 5.4 HEVEDERLEMEZES KAPCSOLATI ALKATRÉSZ Hevederlemezes kapcsolati alkatrész méretezése végezhető el az új csomópont típussal. Hevederlemezek az alábbiak szerint helyezhetőek el: egyoldali, szimpla hevederlemezes egyoldali, dupla hevederlemezes kétoldali, dupla hevederlemezes kétoldali, szimpla hevederlemezes A csavarsorok és oszlop száma tetszés szerint állíthatóak. Húzási, nyomási és nyírási teherbírás mellet a kapcsolat nyomatéki teherbírása is ellenőrizhető. 14
