1 A FEM-Design újdonságai: Acélcsomópontok Ez a leírás részletesen bemutatja a FEM-Design es verziójának új Acélcsomópont funkcióit. Reméljük, hogy az újdonságok elnyerik tetszését és hozzájárulnak munkája sikeréhez. StruSoft, Fejlesztők

2 StruSoft AB augusztus 1. Jelmagyarázat Figyelem! / Megjegyzés Hasznos tanács Példa Kattintás a bal egérgombbal Kattintás a jobb egérgombbal Kattintás a középső egérgombbal 2

3 A FEM-Design es verziójának újdonsága: Acélcsomópontok A FEM-Design új modulja az Acélcsomópont, mellyel hét alaptípus összesen ötvenegy féle acélcsomópontját tudjuk megtervezni. Az Acélcsomópont önálló modulként vagy a 3D szerkezet modul részeként is elindítható. Az útmutató első részében az önálló modul használatát, majd a beépített verzió (3D szerkezet modul) használatát mutatjuk be. 3

4 TARTALOMJEGYZÉK 1. Bevezetés Az Acélcsomópont, mint önálló program Felhasználói felület Navigációs panel A csomópont 3D-s modellje Számítás ablak Gyűjtemény Belépés a dokumentáció modulba Csomópont Adat Alapadatok Teherkombinációk Tervezés Komponensek módosítása, hozzáadása és eltávolítása Csavarok Másik változat Számítás ablak Tartalom A Számítás ablak mozgatása Gyűjtemény Dokumentáció Az Acélcsomópont, mint beépített modul Rúd fizikai külpontossága Acélcsomópont megadása Általános Korlátozások A fizikai külpontossággal kapcsolatos tudnivalók Számítás Számítás dialógus Ellenőrzés Új eredmény

5 3.3.4 Részletes eredmény Tervezési csoport Manuális tervezés Tervezés panel Adat panel Acélcsomópontok igénybevételei

6 1. BEVEZETÉS Az új Acélcsomópont modul 51 csomópontot foglal magába, melyek az alábbi 7 típusba sorolhatók: - oszloptoldás - gerendatoldás - oszloptalp - gerenda-gerenda csomópont oszlop-gerenda csomópont - sarok csomópont - rácsos tartó csomópont Minden egyes típus többféle változatot tartalmaz, melyek különböző rúdkeresztmetszetekből (I vagy zárt szelvény), illetve más-más kapcsolati elemekből épülnek fel (homloklemez, hevederlemez, hegesztés, csavar stb). Ezek a változatok tartalmazhatnak további opciókat, ahol eltérő számú csatlakozó rúd vagy különböző elrendezésű rúdcsatlakozások (pl.: Y, X, K bekötések) választhatók. A következő táblázat bemutatja az összes lehetséges csomópontot: 6

7 7

8 8

9 9

10 10

11 2. AZ ACÉLCSOMÓPONT, MINT ÖNÁLLÓ PROGRAM 2.1 Felhasználói felület Az önálló program felhasználói felülete a következő részekből épül fel: - navigációs panel - a csomópont 3D-s modellje - Számítás ablak - Gyűjtemény - Dokumentáció gomb Az eszköztárak, a menük és az állapotsor a FEM-Design többi moduljánál megszokott módon helyezkednek el Navigációs panel A navigációs panel a baloldalon helyezkedik el. Minden bemenő adatot ezen a panelen kell megadni A csomópont 3D-s modellje A csomópont 3D-s modellje a jobboldalon jelenik meg és minden geometriai változás esetén automatikusan frissül Számítás ablak A Számítás ablak alapértelmezetten a navigációs panelen helyezkedik el, a Tervezés panelen, azonban lehetőségünk van megváltoztatni a pozícióját. Ez az ablak a számítások eredményeit, a hibákat és a figyelmeztetéseket jeleníti meg. 11

12 2.1.4 Gyűjtemény A létrehozott csomópontok gyűjteménye a bal felső sarokban található. A felület e részén ki lehet választani és módosítani a korábban megtervezett csomópontokat Belépés a dokumentáció modulba A Dokumentáció modult a program jobb felső sarkán található gomb segítségével lehet elérni. További tudnivalókat lásd a 2.7. fejezetben. 2.2 Csomópont Egy acélcsomópont tervezése az önálló modulban három lépésből áll: - csomópont kiválasztása; - adatok megadása; - csomópont megtervezése. Először ki kell választanunk a csomópont típusát (1), majd a változatot (2), végül az opciót (3), ha van ilyen. Ezt követően a Tovább gombra kattintva léphetünk az Adat panelre. 12

13 2.3 Adat Alapadatok Az Adat panel jobb felső részén a csomóponthoz csatlakozó rudak adatait lehet megadni: - keresztmetszetek; - anyagok; - geometria (néhány változatnál); - kihajlási adatok (oszloptoldások és oszloptalpak esetén, további információkat lásd később). Ha a Komponensek automatikus beállítása keresztmetszetváltásnál opció be van kapcsolva, a program magától változtatja meg a csomópont elemeinek geometriáját a keresztmetszet módosítása esetén, egyébként a váltás esetén nem módosulnak a csomópont elemei. 13

14 Keresztmetszet A szelvénykönyvtárban csak azok a szelvények jelennek meg, melyek relevánsak a választott csomóponttípusnál. A könyvtár exportálható, illetve importálható. A szelvénykönyvtárba csak azonos típusú szelvények importálhatók. 14

15 Ha új szelvényt szeretnénk létrehozni vagy létező szelvényeket kívánunk módosítani, illetve törölni, akkor erre a Keresztmetszet könyvtár szerkesztése dialógusban vagy az Eszközök menü alatt található Keresztmetszet-szerkesztő (elérhető az eszköztárról is) indításával adódik lehetőségünk. Anyag Az anyagkönyvtár tartalmaz néhány szabványos anyagminőséget, illetve fájlba exportálható és importálható. 15

16 Az agyagkönyvtárba bekerült egy új, a zárt- és csőszelvények ellenállására vonatkozó, Gamma M5 nevű parciális tényező (lásd Eurocode , 2.2). Az Új gombra kattintva további agyagminőségeket is létrehozhatunk Geometria Néhány csomópont esetén megadhatjuk a becsatlakozó rudak meredekségét is. 16

17 Kihajlási adatok Egyes csomópontoknál a kihajlási adatok is beállíthatók, melyek a másodrendű hatások automatikus számításánál lesznek figyelembe véve, amennyiben az szükséges Teherkombinációk A teherkombinációkat az Adat panel alsó részén lehet megadni. A kiválasztott teherkombinációt a billentyűzet Delete gombjának lenyomásával lehet törölni. A másodrendű hatásokat oszloptalpak és oszloptoldások esetén vesszük figyelembe. Ha a Teherkombinációk táblázatban a Másodrendű hatások X-szel vannak jelölve, akkor úgy tekintjük, hogy az igénybevételek másodrendű számításból származnak. 17

18 Ellenkező esetben feltételezzük, hogy az igénybevételek első rendű számításból származnak és a másodrendű hatások figyelembevétele az alap adattáblázatban megadott kihajlási adatok alapján történik. A Következő gombra kattintva a továbblépünk a Tervezés panelre 18

19 2.4 Tervezés Komponensek módosítása, hozzáadása és eltávolítása A Tervezés panelen a csomópont alkotóelemeit (pl.: homloklemez, hevederlemez, hegesztés, csavar stb.) lehet módosítani. E mellett néhány további komponens (merevítők, kiékelések stb.) is hozzáadható a csomóponthoz, illetve eltávolítható onnan az Alkalmazás sorban az Igen/Nem opció kiválasztásával. A kiválasztott elem mindig narancssárga színnel jelenik meg a 3D-s modellen Csavarok A csavarok esetében meg lehet adni azok méretét, anyagminőségét és egyéb paramétereit. A csavarkönyvtárban lehetőség van csavarok létrehozására, módosítására és törlésére, valamint ezek exportálására és importálására. 19

20 Csavar méret A csavarkönyvtár szerkesztéséhez kattintsunk a Méret soron Csavarméretek megadása 20

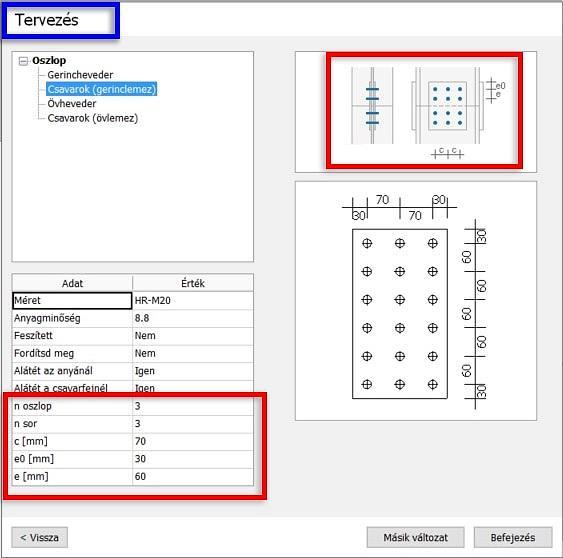

21 A csavarok helyzete általános esetben Általános esetben - mint pl. a hevederlemez - megadhatjuk a csavarok sorainak és oszlopainak számát, az oszlopok közötti távolságot (c), a sorok közötti távolságot (e) és az első sor távolságát a lemez szélétől (e0). A csavaroszlopok szimmetrikusan helyezkednek el a lemezben. Magyarázó ábra Csavar elrendezés ábra Csavarok helyzetének paraméterei A csavarelrendezés ábrája automatikusan frissül a változtatások elfogadásakor. 21

22 Előfordulhat, hogy a csavarok elrendezésének rajza és a kóták túlságosan kicsik vagy túl nagyok. Ennek oka, hogy az ábra nem a megfelelő méretarányban van. Ilyenkor meg tudjuk változtatni a rajz méretarányát, hogy tisztábban láthassuk az ábrát. Rossz méretarány Megfelelő méretarány 1. Jobb kattintás az ábrára 2. Írjuk be a szövegdobozba, vagy válasszuk ki a megfelelő méretarányt A nyomatékbíró csomópontok csavarjainak helyzete a homloklemezen Nyomatékbíró csomópontoknál a homloklemezek esetében több lehetőségünk is van a csavarok helyzetének megadására. Egy sorban 2 vagy 4 csavar lehet, ezért megadható a belső csavarok távolsága (c1) és a külső csavarok távolsága (c2), valamint minden csavarsorra megadhatjuk: - a csavarok számát; - a sor relatív távolságát a következő elem helyzetéhez képest: felső öv; alsó öv; felső kiékelés (amennyiben lehetséges); alsó kiékelés (amennyiben lehetséges); lemez alsó éle; lemez felső éle; előző csavarsor. 22

23 A csavarok helyzetének megadására több lehetőség is van 23

24 2.4.3 Másik változat A Másik változat gomb a Tervezés panel jobbalsó részén helyezkedik el. Egy csomópont típusa csak akkor cserélhető másikra, ha alaptípusának több változata is van (ha a Másik változat gomb aktív). A változat cseréjekor az igénybevételek változatlanok maradnak. 24

25 2.5 Számítás ablak Tartalom A csomópont kihasználtsága és tönkremeneteli módja a Számítás ablakban jelenik meg. Mindegyik számításnál megjelenik a hivatkozás a szabvány megfelelő fejezetére. A számítási eredmények megjeleníthetők a teherkombinációk maximumára, vagy egy kiválasztott teherkombinációra A Számítás ablak mozgatása A Számítás ablak alapértelmezetten a balalsó sarokban, a Tervezés panelen helyezkedik el, azonban áthelyezhetjük és az alább látható kék nyilakra húzással rögzíthetjük is. 25

26 Ha a Számítás ablak a balalsó nyílon van rögzítve (ez az alapértelmezett), akkor az a Csomópont, illetve Adat panelek felületén nem látható, csak a Tervezés panelen. Amennyiben az összes lehetséges felületen látni szeretnénk az ablakot, akkor a másik négy hely valamelyikére kell rögzítenünk azt. 2.6 Gyűjtemény A Gyűjtemény célja, hogy összegyűjtse és dokumentálja az egy modellhez tartozó csomópontokat. A megtervezett csomópont - a Befejezés gombra kattintva és elnevezve - hozzáadható a gyűjteményhez. A megtervezett csomópont mentését követően megkezdhetjük az új csomópont tervezését. A Gyűjteményben lévő csomópont újra megnyitható és módosítható. 26

27 A Gyűjteményben lévő csomópontok bármelyike megjelenik egy különálló ablakban a hozzá tartozó 3D-s modellel, ahol átnevezhetjük, másolhatjuk vagy akár törölhetjük is. A csomópont 3D-s nézete Elmentett csomópontok A 3D-s előnézet területe úgy viselkedik, mint más a modelltér, így: - jobb kattintással a modelltérben felugranak a választható nézetek, - a nézetet mozgatni lehet a középső egérgomb lenyomva tartásával, - az egér görgőjének használatával bele lehet nagyítani (zoom), - a CTRL+középső egérgombbal a modell forgatható. 27

28 2.7 Dokumentáció A FEM-Design automatikusan elkészíti a Gyűjteményhez hozzáadott csomópontok dokumentációját. A dokumentáció tartalmazza a csomópont bemenő adatait (elnevezés, teherkombinációk, komponensek adatai) és a részletes számításokat, az úgynevezett részletes eredményt. Kattintsunk a Dokumentáció ikonra a Dokumentáció modulba jutáshoz v 28

29 3. AZ ACÉLCSOMÓPONT, MINT BEÉPÍTETT MODUL Az Acélcsomópont az önálló programverzió mellett az a FEM-Design 3D szerkezet moduljából is elérhető, az Acéltervezés fülről. 29

30 3.1 Rúd fizikai külpontossága A gerenda-, oszlop és rácsrúd elemek fizikai modelljének módosítási lehetősége átkerült a rúd Alapértelmezett beállításaiból a rúd menüsorába és az Acéltervezés fülre. Az új FEM-Design verzióban v v v Rúd kiválasztása Ha a fizikai külpontosság bármelyik rúd esetén változik, a számítási eredmények nem törlődnek. Az Alapértelmezett fizikai külpontosság alkalmazása opció elérhető a Gerenda menüből, ekkor még a gerenda elemek elkészítése előtt eldönthetjük, hogy azokat az alapértelmezett fizikai külpontossággal (a gerenda teteje), vagy a súlypontban lévő fizikai külpontossággal hozzuk létre. 30

31 Néhány speciális csomóponttípus esetén a program automatikusan megváltoztatja a rúd fizikai külpontosságát. 31

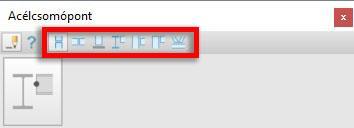

32 3.2 Acélcsomópont megadása Általános Egy acélcsomópont megadásához menjünk az Acéltervezés fülre és a lenyitható menüből válasszuk ki az Acélcsomópont ikont. Ez a menü azokat a csomóponttípusokat és változatokat tartalmazza, melyeket az önálló Acélcsomópont modulban is megtalálunk. A csomópont azonosítója módosítható az Alapértelmezett beállítások vagy a Tulajdonságok gombokra kattintva. Első lépésként ki válasszuk ki a hét csomóponttípus egyikét. A következő lépésként válasszuk ki azokat a rudakat, melyek a csomópontban találkoznak, végül amennyiben az lehetséges jelöljük ki a megfelelő változatot. 32

33 Mindig figyeljük a parancssort, hogy tippeket kapjunk az egymást követő lépésekről. A parancssor mindig utasításokat tartalmaz; például a rudak választásának sorrendjét a csomópont létrehozás során. Nagyon fontos, hogy a rudak a szerkezeti modellben hogyan lettek megadva: a gerendát gerenda elemként kell modellezni, az oszlopot oszlop elemként és a rácsrudat rácsrúd elemként. Ha a csomópontnak nincs alternatív változata, akkor a Lehetséges változatok ablak nem fog megjelenni. A már megadott csomópontok a szerkezeten piros pontokként jelennek meg az azonosítójukkal és a csomópont típusával. A csomópontot jelző szimbólumok (piros pontok) és a csomópontok 3D-s modellje az Acélcsomópont, szimbólum és az Acélcsomópont fóliákon találhatók. 33

34 3.2.2 Korlátozások Ez a fejezet az egyes csomóponttípusok létrehozásának korlátait tartalmazza. Oszloptoldás csomópont: - az oszlopok kezdő vagy végpontjainak csatlakozniuk kell; - a fizikai külpontosság ugyanakkora legyen az oszlopok mindkét végén; - a két oszlop y tengelye egymással párhuzamos legyen; - a két oszlopnak azonos keresztmetszetűnek kell lennie, kivéve az OTo3 csomópontot, mellyel eltérő keresztmetszetű oszlopok is összekapcsolhatók; - az OTo3 csomópont esetén az oszlopok egyik szélének külső felületei egy síkba kell essenek. Gerendatoldás csomópont: - az gerendák kezdő vagy végpontjainak csatlakozniuk kell; - a fizikai külpontosság ugyanakkora legyen az gerendák mindkét végén; - az y tengelyek legyenek egymással párhuzamosak; - a két gerendának azonos keresztmetszetűnek kell lennie, kivéve a GT2 csomópontot, mellyel eltérő keresztmetszetű gerendák is összekapcsolhatók; - a GT2 csomópont esetén a gerendák egyik szélének külső felületei egy síkba kell essenek. Gerenda-gerenda csomópont: - a fiókgerendák kezdő- vagy végpontjának csatlakoznia kell az elsődleges gerendához; - a fizikai külpontosság ugyanakkora legyen az gerendák mindkét végén; - a fiókgerenda x tengelye legyen merőleges az elsődleges gerenda x tengelyére; - a két gerenda z tengelye legyen párhuzamos; - az egyik oldalon a gerendák külső felületei egy síkba essenek; 34

35 - GG4 csomópontok esetén a fiókgerendáknak azonos keresztmetszetűeknek kell lenniük. Gerenda-oszlop csomópont: - a gerenda kezdő- vagy végpontjának csatlakoznia kell az oszlophoz, kivéve az OG7 és OG8 csomópontokat; - a fizikai külpontosság ugyanakkora legyen a rudak mindkét végén; - a gerenda x tengelye legyen merőleges az oszlop x tengelyére; - az OG1, OG3 és OG5 csomópontoknál a gerenda y tengelyének párhuzamosnak kell lennie az oszlop y tengelyével, továbbá a gerenda és az oszlop fizikai modelljének függőleges középsíkjai egybe kell essenek; - OG2, OG 4 és OG 6 csomópontok esetében a gerenda y tengelyének párhuzamosnak kell lennie az oszlop z tengelyével, továbbá a gerenda és az oszlop fizikai modelljének függőleges középsíkjai egybe kell essenek; - OG5B csomópontnál a gerendák felső síkjai egybe essenek; - OG5B és OG6 csomópontok esetén a gerendák fizikai modelljeinek illeszkedniük kell egymáshoz; - OG7 csomópontnál a gerenda y tengelye legyen párhuzamos az oszlop z tengelyével és nem lehet hézag vagy összemetsződés a gerenda és az oszlop fizikai modellje között; - OG8 csomópont esetén a gerenda y tengelyének párhuzamosnak kell lennie az oszlop z tengelyével. Sarok csomópont: - a gerenda kezdő- vagy végpontjának csatlakoznia kell az oszlop felső pontjához; - a fizikai külpontosság ugyanakkora legyen a rudak mindkét végén; - a gerenda y tengelye legyen párhuzamos az oszlop y tengelyével, kivéve a SCS6 csomópontot; - a gerenda és az oszlop fizikai modelljének függőleges középsíkjai egybe kell essenek; - SCS6 csomópont esetén a gerenda y tengelye legyen párhuzamos az oszlop z tengelyével. Rácsos tartó csomópont: - a rácsrúd/rácsrudak kezdő- vagy végpontjainak csatlakozniuk kell az övrúdhoz; - a rácsrúd y tengelye legyen párhuzamos az övrúd y tengelyével; - az övrúd a z irányban nem lehet külpontos; - RR1, RR2, RR3 és RR7 csomópontok esetén a rácsrúd és az övrúd fizikai modelljének középsíkjai egybe kell essenek; - RR4 és RR5 csomópontoknál, ha a rácsrudak L vagy U szelvényűek, akkor a szelvények nyitott részei azonos irányban legyenek. 35

36 3.2.3 A fizikai külpontossággal kapcsolatos tudnivalók Az OG8, RR5 és RR6 csomópontok esetében a fizikai külpontosság speciális módon van kezelve. Ezeknek a kapcsolatoknak az esetében a rúd szükséges fizikai külpontossága y irányban a csomópont paramétereitől függ, mint például a lemezvastagság, illetve rácsos tartó csomópontoknál a kialakítás típusa. Abban az esetben, ha egy rúd több csomóponthoz is csatlakozik, a szükséges rúd külpontosság a különböző csomópontoknál eltérő lehet. A FEM-Design a következőképpen kezeli ezt a gondot: 1. A rúdhoz (B1) kapcsolódó első csomópont (SJ.1) létrehozásakor a rúd fizikai külpontossága automatikusan illesztve lesz a csomóponthoz. 2. A rúdhoz (B1) kapcsolódó következő csomópont (SJ.2) létrehozásakor a rúd külpontossága ismét automatikusan illesztve lesz az új csomóponthoz. 3. Előfordulhat, hogy a rúd külpontossága nem illeszkedik az első csomóponthoz (SJ.1). Ebben az esetben törlődnek az eredményei és a következő számításnál a program figyelmeztetést küld, hogy a geometria hibás. 4. Amennyiben manuálisan tervezzük az SJ.1 csomópontot, a rúd fizikai külpontossága helyreáll, ha a lemezvastagságot (vagy rácsos tartó csomópont esetén a kialakítás típusát) módosítjuk. 5. A program hasonlóan jár el akkor is, ha módosítjuk a csomóponthoz csatlakoztatott rúd fizikai külpontosságát. 36

37 3.3 Számítás Számítás dialógus A létrehozott acélcsomópontok ellenőrzése a Számítások dialógusból, a Számítás ikonra kattintva indítható. Az acélcsomópontok esetében az Automatikus tervezés jelenleg nem érhető el Ellenőrzés Az acélcsomópontokat az Ellenőrizd gombra kattintva, majd a csomópontokat kiválasztva is tesztelni lehet. 37

38 3.3.3 Új eredmény Az acélcsomópontok kihasználtságát az Új eredmény dialógusban lehet megjeleníteni. Az acélcsomópontok ellenőrzése csak a teherkombinációkra lehetséges. 38

39 3.3.4 Részletes eredmény A részletes eredmények megjeleníthetők a ikon használatával, az acélcsomópontok valamelyikére kattintva, miközben a kihasználtság eredmény van megjelenítve. A Részletes eredmény ablakban váltani tudunk a tervezési csoportok, a csoport tagjai és a teherkombinációk között. Az acélcsomópontok részletes eredményei tartalmazzák a(z): - alapadatokat, - teherkombinációkat, - komponensek adatait, - számított eredményeket. Az Eredmények ábrázolása dialógusban dönthetünk a dokumentáció kinézetéről (pl.: magyarázó ábrák eltüntetése, méretarányos csavar elrendezés ábra megléte stb.) 39

40 A ikon gyors elérési lehetőséget biztosít az eredmények egyes részeihez. A kihasználtságokat, illetve a részletes eredményeket hozzá lehet adni a dokumentációhoz az Eszközök menüből vagy az eszköztárról a Nézet beillesztés dokumentációba opciót választva (vagy a Ctrl+D billentyűkombinációval). 40

41 3.4 Tervezési csoport Azok az azonos változatú csomópontok, melyeknek a paraméterei is azonosak, egy tervezési csoportba rendezhetők a Tervezési csoport parancs használatával. A ikonra kattintva új tervezési csoportot hozhatunk létre, illetve módosíthatjuk, illetve szétrobbanthatjuk a már meglévő tervezési csoportokat. FONTOS! Tervezési csoport létrehozásakor a csoport első választott eleme birtokolja a mester adatokat. Ez azt jelenti, hogy a csoporthoz később hozzáadott elemeknek az összes Tervezés oldalon lévő adatát felülírja az első tag mester adata. A tervezési csoport neve csak akkor jelenik meg, ha az Acélcsomópont, tervezési csoportok fólia be van kapcsolva. 41

42 3.5 Manuális tervezés Az új alapértelmezett csomópontot a ikonra kattintást követően választhatjuk ki Tervezés panel A Manuális tervezést választva megnyílik a Tervezés panel (ez ugyanaz a panel, mint amelyik az önálló Acélcsomópont modulban is megtalálható). A Manuális tervezés során végzett módosítások az eredeti csomóponton is alkalmazva lesznek az a Befejezés gombra kattintva. 42

43 Amennyiben van tervezési csoport, akkor a csomópontok csoportját is meglehet tervezni manuálisan. A Számítás ablakban csoport és a teherkombináció választható ki, a kiválasztással az eredmények is azonnal frissülnek Adat panel Az Adat panelen megtekinthetjük a FEM-Design modellből átvett adatokat. Itt csak a kihajlási adatokat lehet módosítani, amennyiben azok elérhetők. 43

44 3.6 Acélcsomópontok igénybevételei A csomópontra a csatlakozó rúdvégre ható igénybevétel ellentettje hat. Egyes esetekben a csomópont irányítottsága a Manuális tervezés ablakban nem egyértelmű, ilyenkor a következő szabályok teljesülnek: Oszloptoldás csomópont A csomópont z iránya egybeesik a felső oszlop z tengelyével. A csomópontra a felső oszlop aljára ható igénybevételek ellentettje hat. Gerendatoldás csomópont Ha a rúd nem ferde, akkor a csomópont z iránya egybeesik a második (jobb) gerenda z tengelyével. Ha a gerendák ferdék, akkor a csatlakozópontoknak a szelvény tetején kell lenniük. A csomópontra a második (jobb) gerendára ható igénybevételek ellentettje hat. 44

45 Oszloptalp csomópont A csomópont z iránya egybeesik az oszlop z tengelyével. A csomópontra az oszlop aljára ható igénybevételek ellentettje hat. Gerenda-gerenda csomópont A csomópont z iránya egybeesik az elsődleges gerenda z tengelyével, kivéve, ha az lefelé mutat a globális térben. Utóbbi esetben a csomópont z tengelye az ellentétes irányba mutat. A csomópontra a fiókgerenda végére ható igénybevételek ellentettje hat. Gerenda-oszlop csomópont: A csomópontra a gerenda végére ható igénybevételek ellentettje hat. Rácsos tartó csomópont: A csomópontra a rácsrúd/rácsrudak végére és az övrúdra a csatlakozási pontnál ható normálerők ellentettje hat. 45
