1 Lakóház tervezés ADT 3.3-al Segédlet

2 A lakóház tervezési gyakorlathoz főleg a Tervezés és a Dokumentáció menüket fogjuk használni az AutoDesk Architectural Desktop programból. A program centiméterben dolgozik!!! A tervezést a helyiségek körüli falak hozzáadásával érdemes kezdeni.

3 A Tervezés -> Falak -> Falak hozzáadása menü kiválasztása után az alábbi dialógus ablak jelenik meg: A dialógus ablakban az 1 számmal jelölt legördülő menü definiálja a fal stílusát, pl. 38-as vagy 44-es. A fal vastagsága a 3-as számmal jelölt legördülő menüben is megváltoztatható. A 2-es számmal jelölt opcióval a fal jellege állítható be, vagyis egyenes vagy íves falat akarunk-e rajzolni. Fontos még a fal magasságát megadni, melyet a 4-es számmal jelölt ablakban lehet megadni. Végül az igazítási pontot kell megadni az 5-ös menüben. Az igazítási pont azt határozza meg, hogy az általunk kiválasztott pont a 3D-s falnak melyik oldalát vagy pontját adja meg, pl. jobb, bal, középvonal. Fontos, hogy amikor a falat rajzoljuk, akkor a megadott pontokat a fal alsó síkjában definiáljuk.

4 A képen az első falszakasz látható. Az is látható, hogy ha kezdőpontból a végpont felé nézünk akkor valóban a falnak a jobb oldali pontjait definiáljuk.

5 Bár az ábrán úgy tűnik, hogy a falszakaszok nem tökéletesen illeszkednek...

6 de miután a második falszakasz is végleg definiálva van a program kitisztítja a sarkot.

7 A falakat folyamatosan lehet rajzolni, nem kell szakaszonként megszakítani a parancsot!!! A fal be is zárható, ahogy ez a képen látható.

8 A fenti kép azt mutatja, hogy a fal amit az előbb rajzoltunk meg valójában 3D-s objektum.

9 A kép a mellékfalak definiálását mutatja. Fontos hogy ahol a főfalhoz csatlakozik a mellékfal, ott a főfalhoz közeli, vagy a főfal alsó síkjában legyen a választott pont. (_nea jelentése közeli, vagy szomszédos, ami egy tárgyraszter.)

10 Az elkészített falak a fenti képen láthatók.

11 Az ajtók hozzáadásához válasszuk a Tervezés -> Ajtók -> Ajtó hozzáadása menüt

12 Az ajtó definiáláshoz szükséges dialógus ablak a fenti képen látható. Fontos a helyes ajtó stílust megválasztani, pl egyszárnyú, kétszárnyú, garázsjató, stb. A szélesség és magasság szabadon is megadható. Nagyon fontos, hogy egy falat kell választani!!!! Ha ez nem sikerül, akkor az ajtó nem lesz a fal rész, a program nem vágja az ajtót a falba.

13 Fontos, hogy ha az AutoFalsáv/Tengely kapcsoló be van kapcsolva, akkor az ajtó csak a fal két végébe illetve a közepére helyezhető. Ha ki van kapcsolva, akkor az ajtó szabadon bárhova helyezhető.

14 A fenti kép azt mutatja, hogy az ajtó a fal részévé vált.

15 Az ablakok hozzáadásához válasszuk a Tervezés -> Ablakok -> Ablak hozzáadása menüt

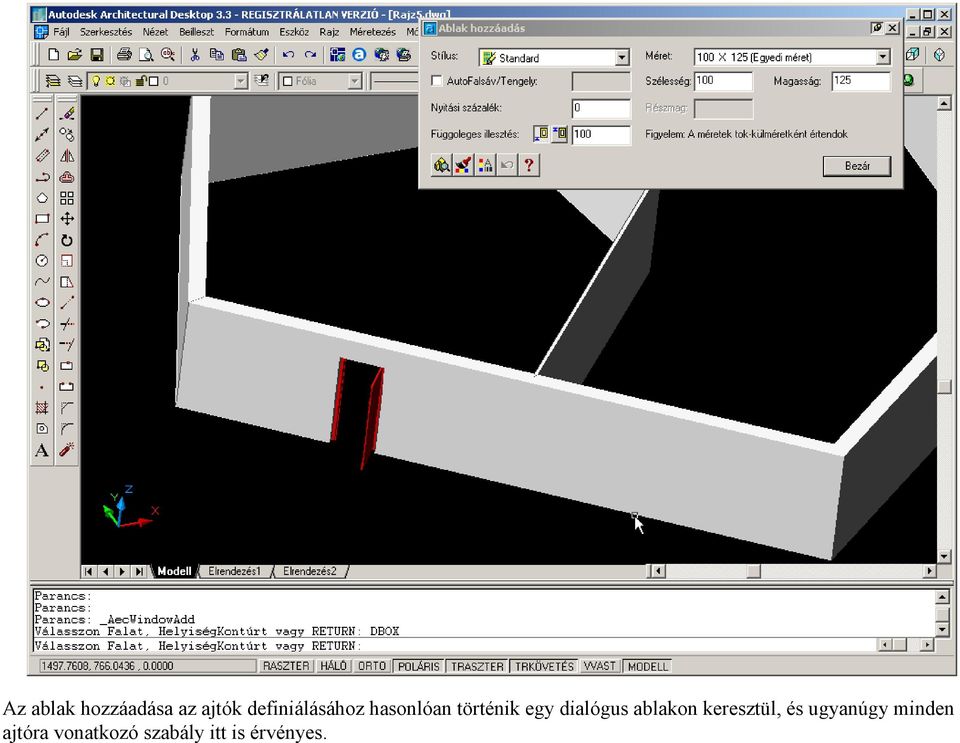

16 Az ablak hozzáadása az ajtók definiálásához hasonlóan történik egy dialógus ablakon keresztül, és ugyanúgy minden ajtóra vonatkozó szabály itt is érvényes.

17 A fenti kép mutatja a definiált ablakokat.

18 Garázsajtó is definiálható ahogy a fenti képen látható.

19 A házaknak természetesen van födémük, vagy köznapi szóval plafonjuk. Az födémlemez hozzáadásához válasszuk a Tervezés -> Födémlemezek -> Födémlemez hozzáadása menüt

20 1 2 3 A födémlemez definiálása során a fenti dialógus ablak jelenik meg. Az ablakban megadható a födémlemez vastagsága az 1-es ablakban. Ha a fal túlnyúlik a fal külső síkján akkor a 2-es számmal jelölt ablakban nullától különböző értéket kell megadni. Végül a 3-as számmal jelölt legördülő menü azt adja meg, hogy a választott pontok a födémlemeznek mely oldalán vannak. A fenti képen az Alul opció van beállítva és azt jelenti, hogy a választott pontok a födémlemez alján helyezkednek el és így közvetlenül kapcsolódnak a fal felső síkjához. Ez a helyzet látható majd a következő képeken.

21 A födémlemez első pontját választjuk ki a fenti képen. A pont a fal felső síkjában van és a fal külső élén.

22 A második pont.

23 A harmadik pont és így tovább...

24 A tetőidom szerkesztése automatikus a programban. Az tetőidom elkészítéséhez válasszuk a Tervezés -> Tetőlemezek -> Tető hozzáadása menüt.

25 Egyhajlású Kéthajlású A tetőidom definiálásánál több paramétert is meg kell adni a dialógus ablakban. Az 1-es számmal jelölt legördülő menüben lehet beállítani, hogy hány vonalból álljon a tetőidom, hány hajlású a tető. A családi házhoz egyhajlású tetőt használunk. A tető dőlészögét a 4-es pont alatti ablakban lehet megadni, fokban. Szükséges még a fal felső síkját megadni ahova a tetőidomot generálni kell. Ezt a 3-as pontban kell megadni. A 2-es pont alatt 70 cm-es tetőtúlnyúlás adható meg. Oromfalat (függőleges falat) nem használunk a tetőben.

26 A fenti képen az látható, ahogy a pontokat egymás után megadjuk. A harmadik pont megadásától kezdve a program folyamatosan generálja az éppen aktuális tetőidomot. Az is látható hogy a pontokat a padlószinten kell megadni.

27 A negyedik pont megadása.

28 A ötödik pont megadása. Az első pontot nem kell még egyszer kiválasztani, hogy a tető zárt legyen!!!

29 A kész tetőidom a fenti képen látható.

30 Fontos megjegyezni, hogy a program a különböző típusú objektumokat különböző fóliára (layer) teszi, így ha kikapcsoljuk, akkor nem jelennek meg. A fenti képen a tető fóliát kapcsoltuk, az eredmény a következő oldalon látható.

31 A családi ház modellje kikapcsolt tetővel.

32 A födém lemez fóliát is ki lehet kapcsolni. Ezek után nézzük meg, hogy hogyan lehet bútorokat definiálni. Az bútorok hozzáadásához válasszuk a Tervezés -> Terverzéskönyvtár menüből bármelyik almenüt.

33 A menü hatására a bal oldalon egy újabb ablak jelenik meg.

34 Például válasszuk ki a hálószoba bútorok könyvtárat és abból a dupla ágyat. Az egér gombot ne engedjük fel és húzzuk be a rajzba.

35 Az eredmény a fenti képen látható.

36 További bútorok is hozzáadhatók majd az AutoCAD parancsokkal helyükre tehetők.

37 A homlokzatok készítéséhez válasszuk a Dokumentáció -> Homlokzatvonal hozzáadása menüt.

38 A program két pontot kér mely meghatároz egy vonalat. A kezdőpont és végpont megadásának sorrendje fontos ahogy ez a következő oldalon is látható.

39 A vonal megadása után a fenti képen látható fehér négyszöget rajzolja meg a program. Ez lényegében egy doboz és az ebbe a dobozba eső objektumokat veszi figyelembe. A doboz mindig a vonal bal oldalán generálódik. A képen látható nyíl is azt mutatja, hogy honnan nézzük a házat.

40 Az előző lépésben csak a homlokzatvonalat készítettük el, most készítsük el magát a homlokzatot. Válasszuk a Dokumentáció -> Homlokzatvonal készítése menüt.

41 1 3 A homlozat készítés elindítása után a bal oldali dialógus ablak jelenik meg. A 2-es számmal jelölt ábrázolási módot hagyjuk meg Section_Elev-nek. Fontos, hogy az 1-es számmal jelölt gomb megnyomása után a képernyőről kiválasszuk azokat az objektumokat amelyekből a homlokzatot generálni kell. A 3-as számmal jelölt gomb segítségével lehet megadni, hogy a generált homlokzat hol jelenjen meg a rajzon. Egy pontot kell megadni és ehhez a ponthoz képest jobbra és felfelé rajzolja meg a program a homlokzatot. 2

42 A megfelelő objektumok és a beillesztési pont megadása után a fenti képen látható eredményt kapjuk.

43 A metszetek készítése hasonló a homlokzatok készítéséhez.

44 Válasszunk két pontot.

45 Adjunk meg egy hosszt.

46 Adjunk meg egy magasságot. Ezek a geometriai adatok a metszet dobozhoz kellenek.

47 Az elkészített metszet doboz a fenti képen látható, lila színnel. Itt is fontos, hogy a doboz tartalmazza azokat az objektumokat amelyeket a metszetben figyelembe akarunk venni.

48 A képen az látható, hogy a metszet doboz akár módosítható is, hogy megfelelő legyen.

49 A metszet vonal generálása után magát a metszetet kell legenerálni. Ehhez válasszuk a Metszet készítés almenüt.

50 A homlokzat generálás során használt dialógus ablakhoz hasonló dialógus ablakot kell kitölteni. Az elkészített metszet a fenti képen látható.

51 A renderelt nézetek készítéséhez kamerát kell hozzáadni a rajzhoz. Ehhez válasszuk a Dokumentáció -> Perspektívák -> Kamera hozzáadása menüt.

52 A kamera készítéshez meg kell adni egy fix pontot...

53 ... és egy második pontot mely meghatározza a kamera irányát

54 Az elkészített kamera megjelenik a rajzon.

55 A kamera által látott kép legenerálásához válasszuk a Dokumentáció -> Perspektívák -> Kameranézet készítése menüt.

56 A kamera kiválasztása után a fenti kép jelenik meg.

57 Sajnos a program ilyenkor is hibázik ha drótváz módból renderelt módba váltunk, ahogy ez a fenti képen látható.

58 A probléma orvosolható ha egy picit elforgatjuk.

59 A renderelt kép fent látható.

60 Végül a kamera igazításához válasszuk a Dokumentáció -> Perspektívák -> Kameranézet igazítása menüt

61 A megjelenő dialógus ablakkal akár az egész lakás is bejárható.
