CAD-CAM-CAE Példatár

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "CAD-CAM-CAE Példatár"

Átírás

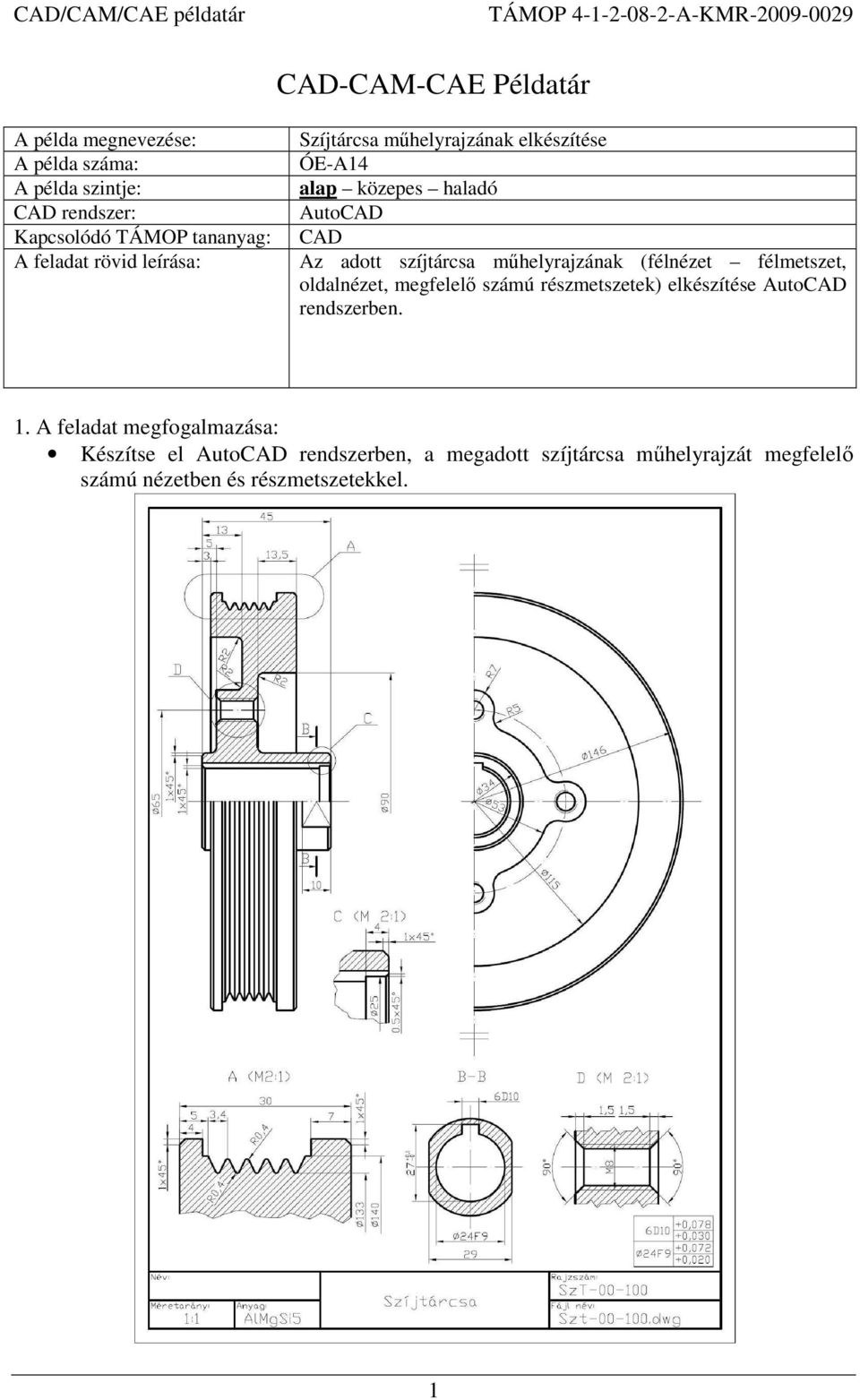

1 CAD-CAM-CAE Példatár A példa megnevezése: A példa száma: A példa szintje: CAD rendszer: Kapcsolódó TÁMOP tananyag: A feladat rövid leírása: Szíjtárcsa mőhelyrajzának elkészítése ÓE-A14 alap közepes haladó AutoCAD CAD Az adott szíjtárcsa mőhelyrajzának (félnézet félmetszet, oldalnézet, megfelelı számú részmetszetek) elkészítése AutoCAD rendszerben. 1. A feladat megfogalmazása: Készítse el AutoCAD rendszerben, a megadott szíjtárcsa mőhelyrajzát megfelelı számú nézetben és részmetszetekkel. 1

2 2. A megoldás lépései: Nyissuk meg az AutoCAD rendszert. Majd elsı lépésként válasszuk a fóliatulajdonság-kezelıt kívánni használt vonalak vastagságát, típusát. és definiáljuk az általunk 2

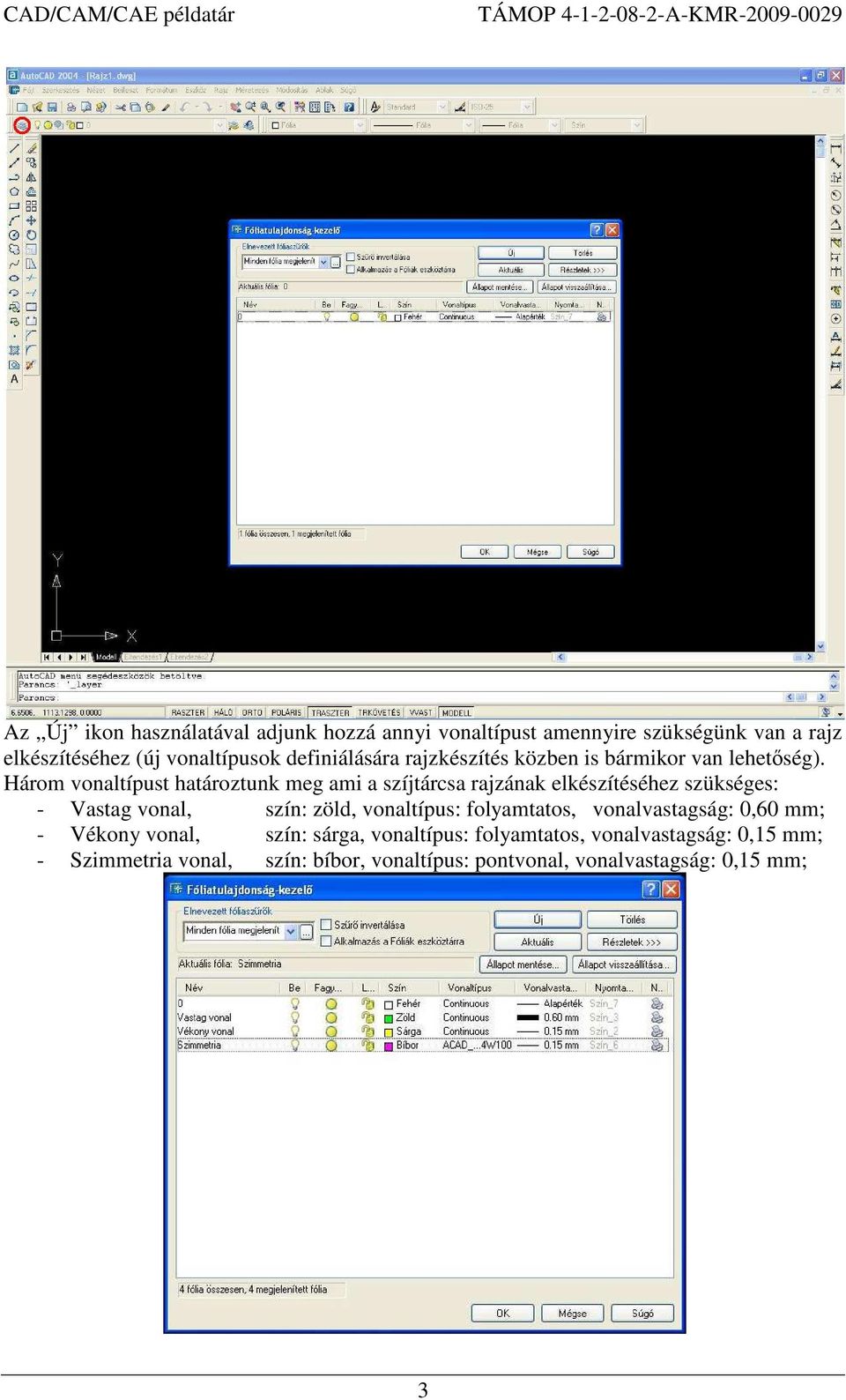

3 Az Új ikon használatával adjunk hozzá annyi vonaltípust amennyire szükségünk van a rajz elkészítéséhez (új vonaltípusok definiálására rajzkészítés közben is bármikor van lehetıség). Három vonaltípust határoztunk meg ami a szíjtárcsa rajzának elkészítéséhez szükséges: - Vastag vonal, szín: zöld, vonaltípus: folyamtatos, vonalvastagság: 0,60 mm; - Vékony vonal, szín: sárga, vonaltípus: folyamtatos, vonalvastagság: 0,15 mm; - Szimmetria vonal, szín: bíbor, vonaltípus: pontvonal, vonalvastagság: 0,15 mm; 3

4 Következı lépésként rajzoljuk meg az A4-es mérető rajzlapot (210 mm x 297 mm) vékony vonallal. Használjuk a Vonal parancsot. Majd rajzoljunk egy vastag keretet 5 mm-es távolságra amihez használjuk a párhuzamos parancsot. Ezek után készítsük el a szövegmezıt a Párhuzamos parancsot használva. A feliratokat a Bekezdéses szöveg parancsot és a Metszés ikont használva tehetjük rá. 4

5 A kész rajzlapba elkezdhetjük rajzolni a szíjtárcsát. Célszerő csak az egyik felet rajzolni és a befoglaló kontúrral kezdeni. 5

6 Következı lépésben használjuk a Letörés parancsot, és készítsük el a letöréseket. Ezek után rajzoljuk meg a kontúr további részét. Majd végezzük el a lekerekítéseket a Lekerekítés paranccsal. 6

7 Az elızı parancsokat felhasználva készítsük el a Poly-v szíjtárcsa profil kialakítását. A profil lekerekítéséhez használjuk a Lekerekítés parancsot. A fenti elkészített profilt felhasználva (a vetítéshez) rajzoljuk meg a félnézet-félmetszeti rajz nézeti részét. 7

8 Következı lépésben rajzoljuk meg a szíjtárcsa oldalnézetét. Mivel szimmetrikus az alkatrész elég csak az egyik felét megrajzolni rajzi szabályoknak megfelelıen, ehhez válasszuk a Kör parancsot. A felesleges részeket a Metszés paranccsal távolítsuk el. 8

9 Rajzoljuk meg a félmetszeti részben a menetes furatot és az oldalnézeti részben az ún. felöntést. Az összekerekítésekhez használjuk a Lekerekítés parancsot. 9

10 Eztuán készítsük el a kíván részmetszeteket, nagyításokat. Célszerő kimásolni a már meglévı részeket, ehhez használjuk az Objektum másolása parancsot, majd ezeket elhelyezve kellıen felnagyítva (Léptékezés parancs), kis átalakítással, törésvonalak megrajzolásával elkészítve azokat. A B-B metszet nyilainak rajzolásához a Gyors mutatóvonal parancsot célszerő használni. Készítsük el a mérethálózást, melyhez használjuk a Hosszirányú méretezés, Sugár méretezése, Átmérı méretezése, parancsokat. Elıször lássuk el azokat a részeket mérethálóval, amelyek méretaránya 1:1. A továbbiakban a méretek módosítását a Méretstílus paranccsal tehetjük majd meg. 10

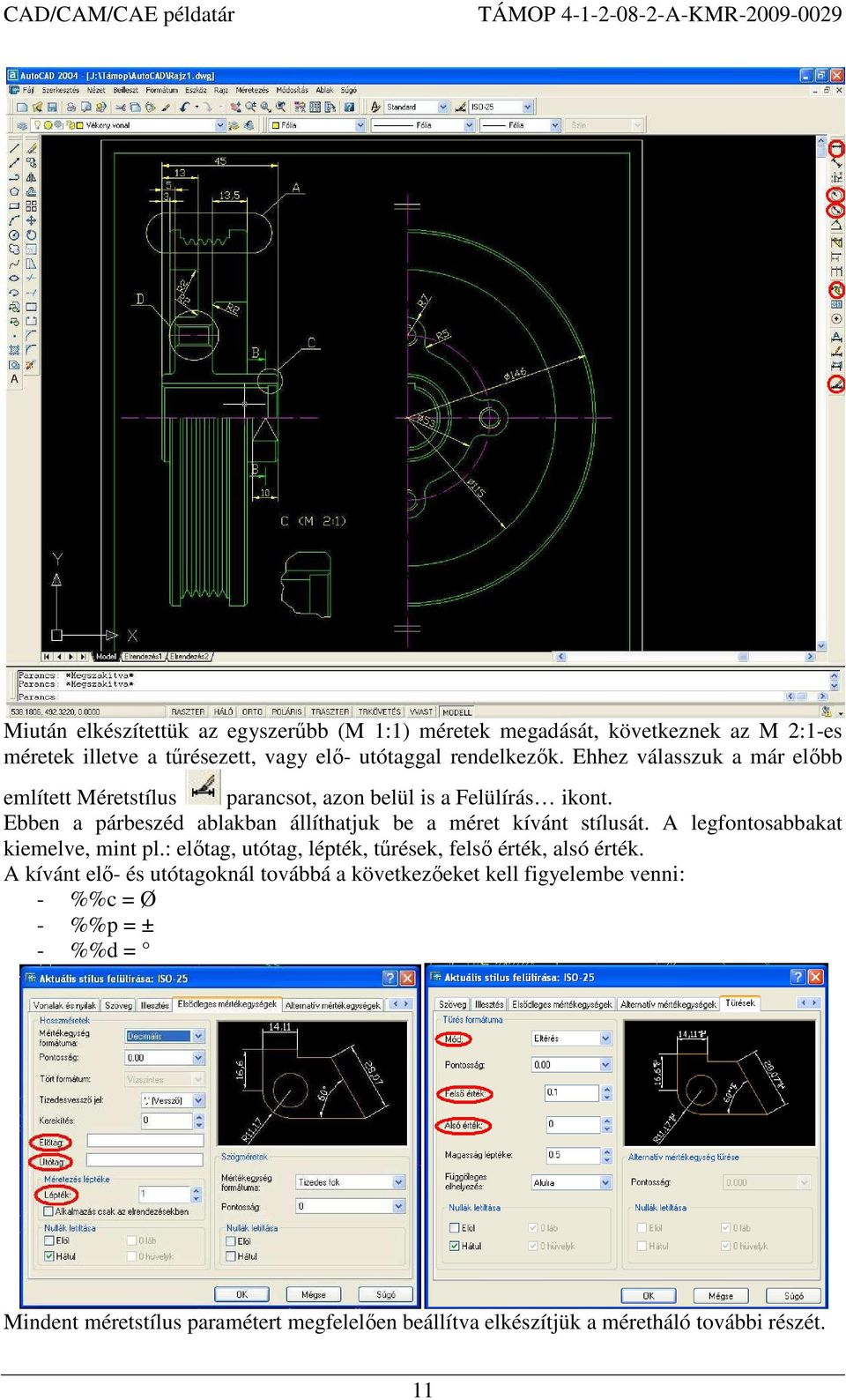

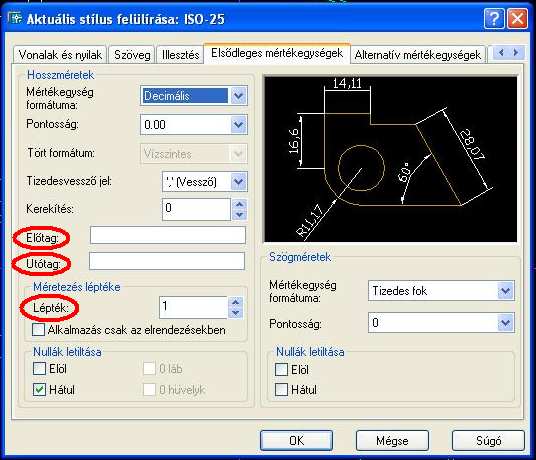

11 Miután elkészítettük az egyszerőbb (M 1:1) méretek megadását, következnek az M 2:1-es méretek illetve a tőrésezett, vagy elı- utótaggal rendelkezık. Ehhez válasszuk a már elıbb említett Méretstílus parancsot, azon belül is a Felülírás ikont. Ebben a párbeszéd ablakban állíthatjuk be a méret kívánt stílusát. A legfontosabbakat kiemelve, mint pl.: elıtag, utótag, lépték, tőrések, felsı érték, alsó érték. A kívánt elı- és utótagoknál továbbá a következıeket kell figyelembe venni: - %%c = Ø - %%p = ± - %%d = Mindent méretstílus paramétert megfelelıen beállítva elkészítjük a méretháló további részét. 11

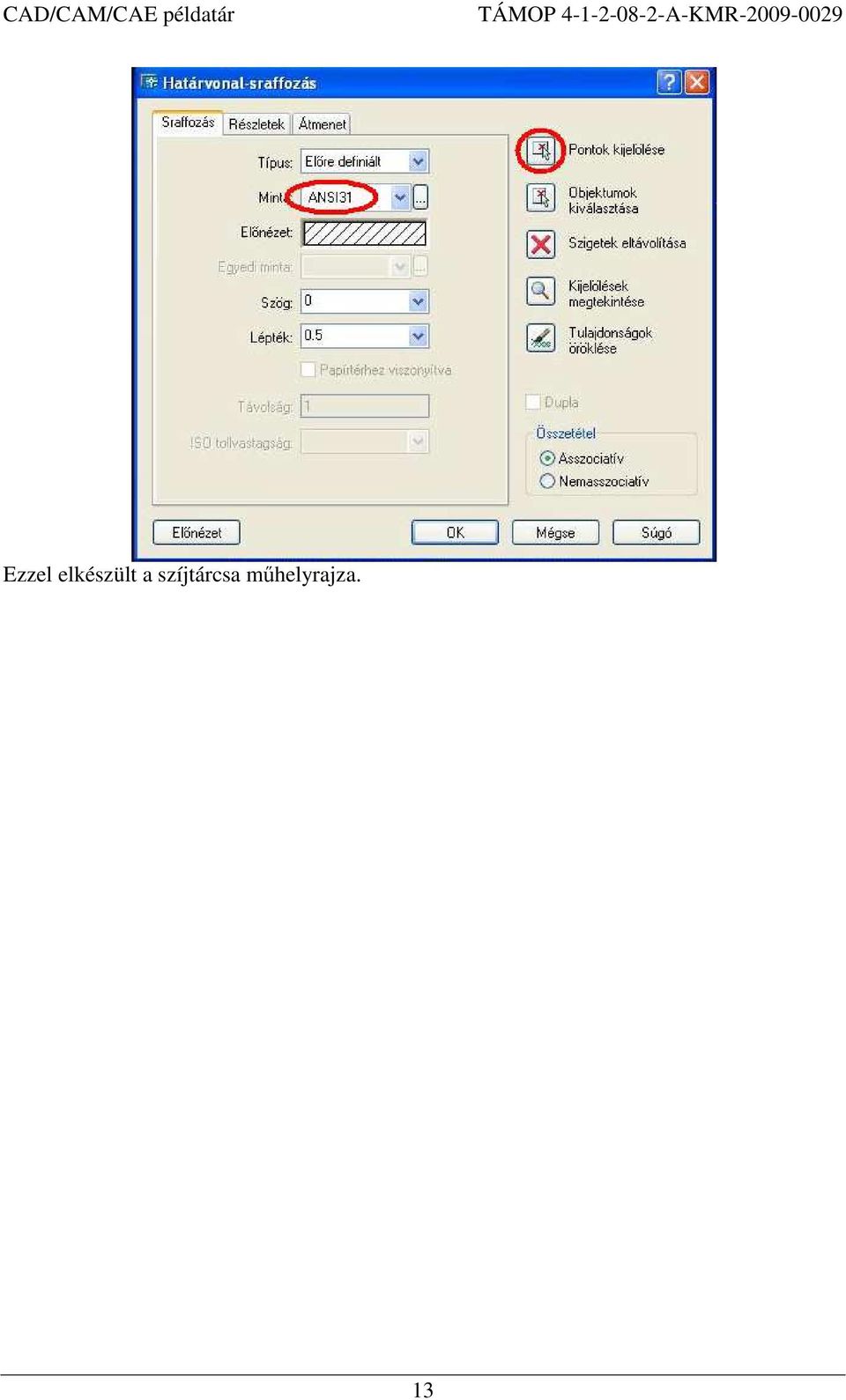

12 Utolsó lépésként elkészítjük a sraffozást a Sraffozás parancsot használva. Ennek párbeszédpanelén az ANSI31-et választva, majd a Pontok kijelölés ikont kiválasztva megadjuk azokat a pontokat, ami a sraffozni kívánt területeken belül vannak. 12

13 Ezzel elkészült a szíjtárcsa mőhelyrajza. 13

14 14
