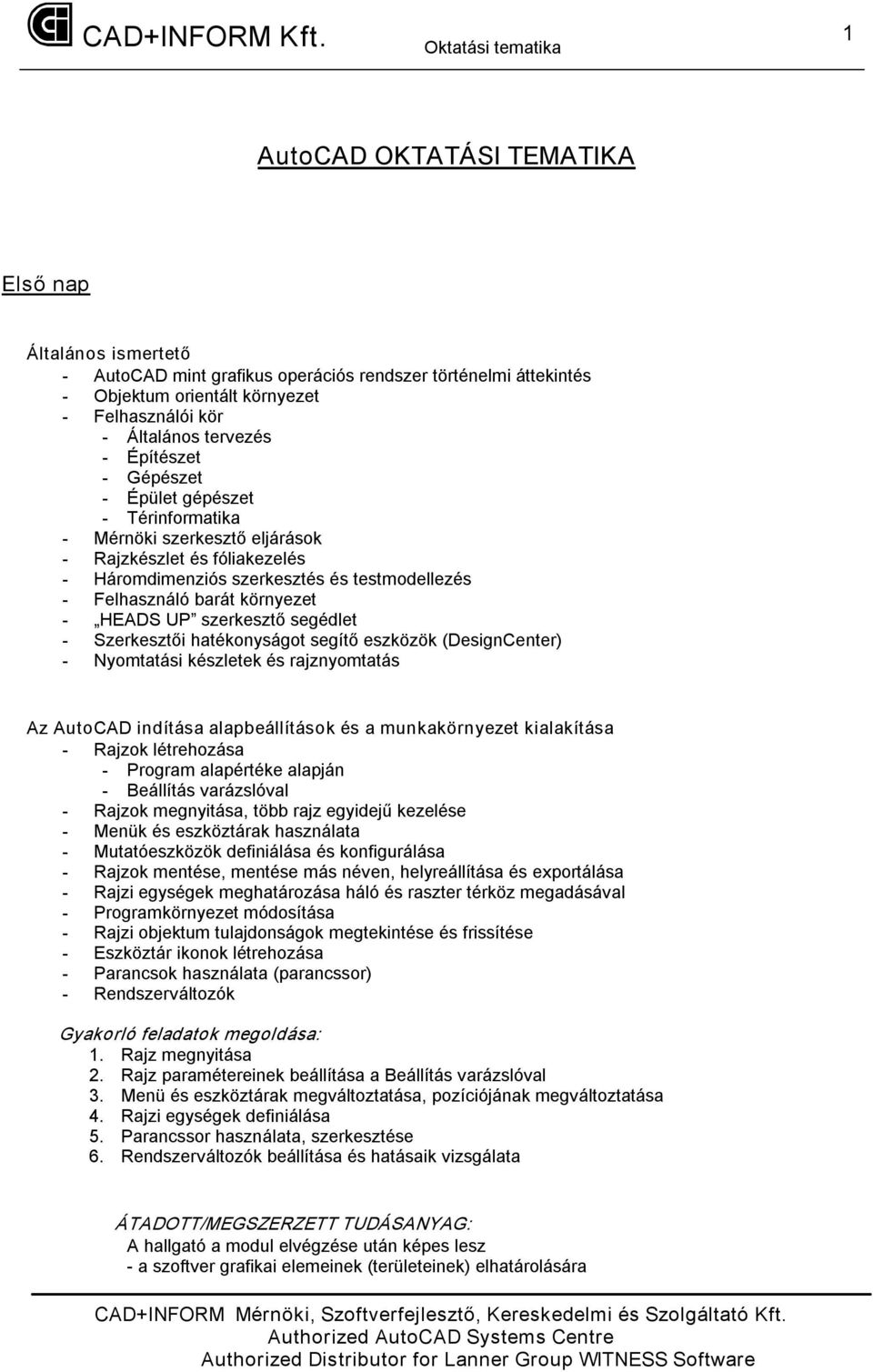

1 1 AutoCAD OKTATÁSI TEMATIKA Első nap Általános ismertető AutoCAD mint grafikus operációs rendszer történelmi áttekintés Objektum orientált környezet Felhasználói kör Általános tervezés Építészet Gépészet Épület gépészet Térinformatika Mérnöki szerkesztő eljárások Rajzkészlet és fóliakezelés Háromdimenziós szerkesztés és testmodellezés Felhasználó barát környezet HEADS UP szerkesztő segédlet Szerkesztői hatékonyságot segítő eszközök (DesignCenter) Nyomtatási készletek és rajznyomtatás Az AutoCAD indítása alapbeállítások és a munkakörnyezet kialakítása Rajzok létrehozása Program alapértéke alapján Beállítás varázslóval Rajzok megnyitása, több rajz egyidejű kezelése Menük és eszköztárak használata Mutatóeszközök definiálása és konfigurálása Rajzok mentése, mentése más néven, helyreállítása és exportálása Rajzi egységek meghatározása háló és raszter térköz megadásával Programkörnyezet módosítása Rajzi objektum tulajdonságok megtekintése és frissítése Eszköztár ikonok létrehozása Parancsok használata (parancssor) Rendszerváltozók 1. Rajz megnyitása 2. Rajz paramétereinek beállítása a Beállítás varázslóval 3. Menü és eszköztárak megváltoztatása, pozíciójának megváltoztatása 4. Rajzi egységek definiálása 5. Parancssor használata, szerkesztése 6. Rendszerváltozók beállítása és hatásaik vizsgálata a szoftver grafikai elemeinek (területeinek) elhatárolására

2 2 a szoftver alapműködéshez elengedhetetlen fóliakezelő ismerete az egérmutató funkcionális használatára adatállományok kezelésére a program működésével kapcsolatos belső változók kezelésére Fóliák és tulajdonságaik A fóliák szerepe az AutoCAD rajzban Fóliák használata Fóliák létrehozása és elnevezése Fóliák aktuálissá tétele Fóliák láthatóságának beállítása és a láthatósági tulajdonságok hatása a rajzi objektumokra Fóliák tulajdonságainak beállítása és hatása a rajzi objektumokra Fólia szűrők használata Fólia átnevezése, törlése és rendezése Színek használata Vonaltípusok használata Vonalvastagságok használata Fólia létrehozása, tulajdonságainak bemutatása Az elkészített de más tulajdonságokkal rendelkező fóliákra ugyan azokat az objektumokat felrajzolva bemutatni a különbséget A program alapelvét képező fóliarendszer megismerése Különféle fóliarendszerek kialakítása A fóliák beállítási lehetőségeinek megismerése Koordináta rendszerek és használatuk Derékszögű (Descartes) poláris koordináta rendszerek használata Koordináta rendszer pozicionálása Felhasználói és Világ koordináta rendszerek Felhasználói koordináta rendszerek beállítása, elmentése és visszaállítása Koordináta rendszer definiálása Transzformációk a koordináta rendszerrel Felhasználói koordináta definiálása, elmentése és visszatöltése Koordináta rendszer definiálása előre meghatározott pozícióban Koordináta rendszerek mozgatása, elforgatása A nézetablakok beállítása az egyes elforgatott koordináta rendszereknek megfelelően Az egyes rajzelemi pontok pontos megadásának módozatai Meglévő rajzelemekre történő tetszőleges szögbőli ránézé Rajzi objektumok létrehozása Vonalas objektumok létrehozása Vonal rajzolás és paraméterei Vonalláncok definiálása

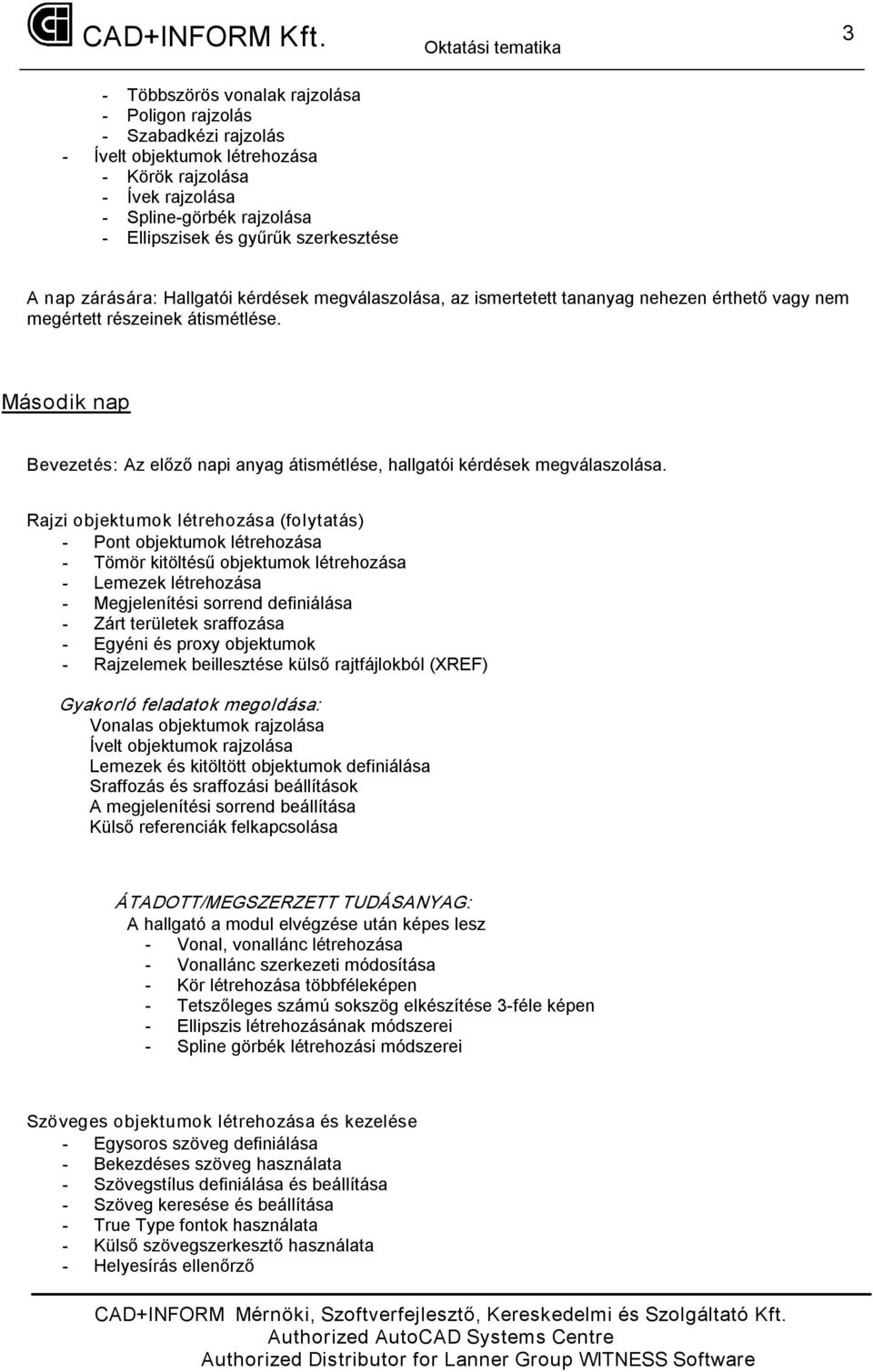

3 3 Többszörös vonalak rajzolása Poligon rajzolás Szabadkézi rajzolás Ívelt objektumok létrehozása Körök rajzolása Ívek rajzolása Spline görbék rajzolása Ellipszisek és gyűrűk szerkesztése A nap zárására: Hallgatói kérdések megválaszolása, az ismertetett tananyag nehezen érthető vagy nem megértett részeinek átismétlése. Második nap Bevezetés: Az előző napi anyag átismétlése, hallgatói kérdések megválaszolása. Rajzi objektumok létrehozása (folytatás) Pont objektumok létrehozása Tömör kitöltésű objektumok létrehozása Lemezek létrehozása Megjelenítési sorrend definiálása Zárt területek sraffozása Egyéni és proxy objektumok Rajzelemek beillesztése külső rajtfájlokból (XREF) Vonalas objektumok rajzolása Ívelt objektumok rajzolása Lemezek és kitöltött objektumok definiálása Sraffozás és sraffozási beállítások A megjelenítési sorrend beállítása Külső referenciák felkapcsolása Vonal, vonallánc létrehozása Vonallánc szerkezeti módosítása Kör létrehozása többféleképen Tetszőleges számú sokszög elkészítése 3 féle képen Ellipszis létrehozásának módszerei Spline görbék létrehozási módszerei Szöveges objektumok létrehozása és kezelése Egysoros szöveg definiálása Bekezdéses szöveg használata Szövegstílus definiálása és beállítása Szöveg keresése és beállítása True Type fontok használata Külső szövegszerkesztő használata Helyesírás ellenőrző

4 4 Szövegstílus beállítása A definiált új szövegstílussal egysoros és bekezdéses szöveg írása a rajzra Szövegstílus definiálás True Type fontokkal A definiált True Type szövegstílussal egysoros és bekezdéses szöveg írása a rajzra Külső szövegszerkesztő használata Egysoros / bekezdéses szöveg elkészítése, a kettő közti különbség megismerése A létrehozott feliratok módosítása, tartalmuk megváltoztatása Rajzolás pontosságát segítő funkciók és parancsok Raszter és Háló illesztésének megadása Illesztés objektumok jellemző pontjára (futó tárgyraszter) Az AutoTrack Szerkesztővonalak használata Távolságok és szögek meghatározása Területszámítás Objektum információk lekérdezése 1. Raszter és háló definiálás 2. Futó tárgyraszterek használata alap AutoCAD funkciók esetén 3. Tárgyraszter az AutoTrack segítségével 4. Távolságok és szögek megadása direkt és relatív módszerekkel 5. Rajzi objektumok információinak megtekintése A korábban megismert rajzi elemek elhelyezésére irányuló segédeszközök ismeretére A rajz elkészítésének leegyszerűsítését célzó eszközök ismeretére Navigálás a rajzon ZOOM és TOL funkciók használata és paraméterei Légi nézet valós idejű ZOOM Nézetek definiálása, nevesítése, elmentése és visszatöltése Illeszkedő nézetablakok Rajzi objektum megjelenítésének definiálása 1. ZOOM és TOL parancsok gyakorlása 2. Valós idejű ZOOM, léginézet 3. Nézetek, nézetablakok definiálása 4. Rajzi objektumok megjelenítésének megváltoztatása Nagyobb kiterjedésű, több rajzelemből álló rajzon történő eligazodás, átlátás ismerete

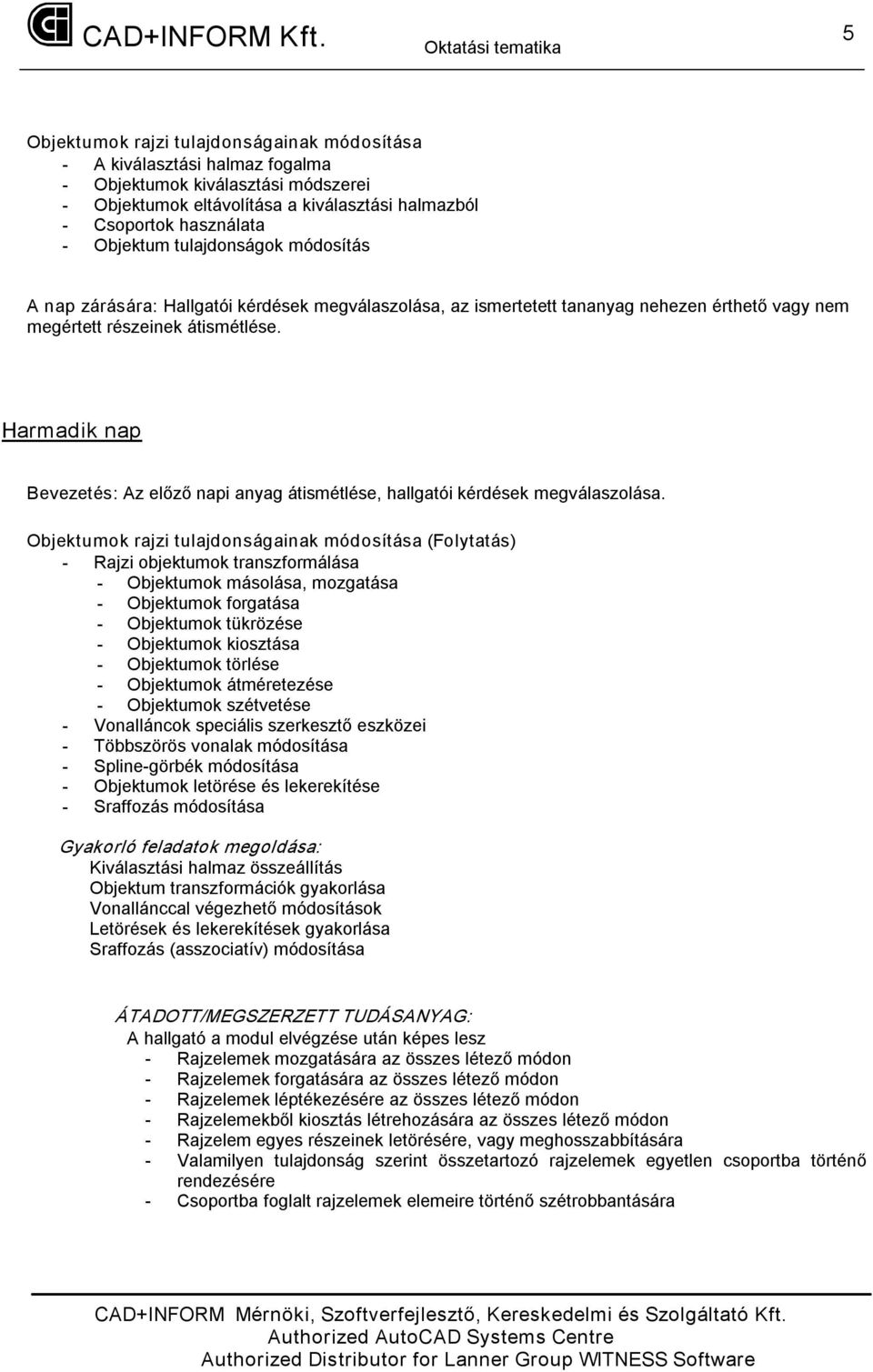

5 5 Objektumok rajzi tulajdonságainak módosítása A kiválasztási halmaz fogalma Objektumok kiválasztási módszerei Objektumok eltávolítása a kiválasztási halmazból Csoportok használata Objektum tulajdonságok módosítás A nap zárására: Hallgatói kérdések megválaszolása, az ismertetett tananyag nehezen érthető vagy nem megértett részeinek átismétlése. Harmadik nap Bevezetés: Az előző napi anyag átismétlése, hallgatói kérdések megválaszolása. Objektumok rajzi tulajdonságainak módosítása (Folytatás) Rajzi objektumok transzformálása Objektumok másolása, mozgatása Objektumok forgatása Objektumok tükrözése Objektumok kiosztása Objektumok törlése Objektumok átméretezése Objektumok szétvetése Vonalláncok speciális szerkesztő eszközei Többszörös vonalak módosítása Spline görbék módosítása Objektumok letörése és lekerekítése Sraffozás módosítása Kiválasztási halmaz összeállítás Objektum transzformációk gyakorlása Vonallánccal végezhető módosítások Letörések és lekerekítések gyakorlása Sraffozás (asszociatív) módosítása Rajzelemek mozgatására az összes létező módon Rajzelemek forgatására az összes létező módon Rajzelemek léptékezésére az összes létező módon Rajzelemekből kiosztás létrehozására az összes létező módon Rajzelem egyes részeinek letörésére, vagy meghosszabbítására Valamilyen tulajdonság szerint összetartozó rajzelemek egyetlen csoportba történő rendezésére Csoportba foglalt rajzelemek elemeire történő szétrobbantására

6 6 Méretezés Méretezési alapfogalmak, méretjelölések részei Méretjelölések létrehozása és típusai Hosszméretek Illesztett méretek Koordináta méretek Sugár és átmérő méretek Szögek méretezése Bázisvonalas méretezés Méretjelölések módosítása Méretezési stílusok létrehozása Méretezési stílusok kezelése Hely és alaktűrések létrehozása Megrajzol vonalas objektumok méretezése Megrajzolt ívelt objektumok méretezése Méretstílus definiálása és az új méretstílussal méretezzünk Hely és alaktűrések definiálása Saját méretstílus létrehozása, szövegstílus hozzárendelése A meglévő méretezési stílus paramétereinek változtatása Gépészeti/építészeti, térképészeti szakma specifikus méretezési stílusok kialakítása Hosszirányú, keresztirányú méretek elhelyezése Sugárirányú méretek elhelyezése Mutatóvonalas méretek létrehozása A meglévő méretek feliratainak szerkesztése A nap zárására: Hallgatói kérdések megválaszolása, az ismertetett tananyag nehezen érthető vagy nem megértett részeinek átismétlése. Negyedik nap Bevezetés: Az előző napi anyag átismétlése, hallgatói kérdések megválaszolása. Blokkok és külső referenciák Blokkok definiálása és beillesztése Különböző blokktípusok definiálása Blokk készítésekor betartandó szabályok Attribútum definiálása Attribútumok típusai és tulajdonságai Külső referenciák definiálása, felkapcsolása és leválasztása Külső referenciák speciális tulajdonságai és fólia szerkezete Blokkok és külső referenciák vágása Blokk definiálás és beillesztés gyakorlása

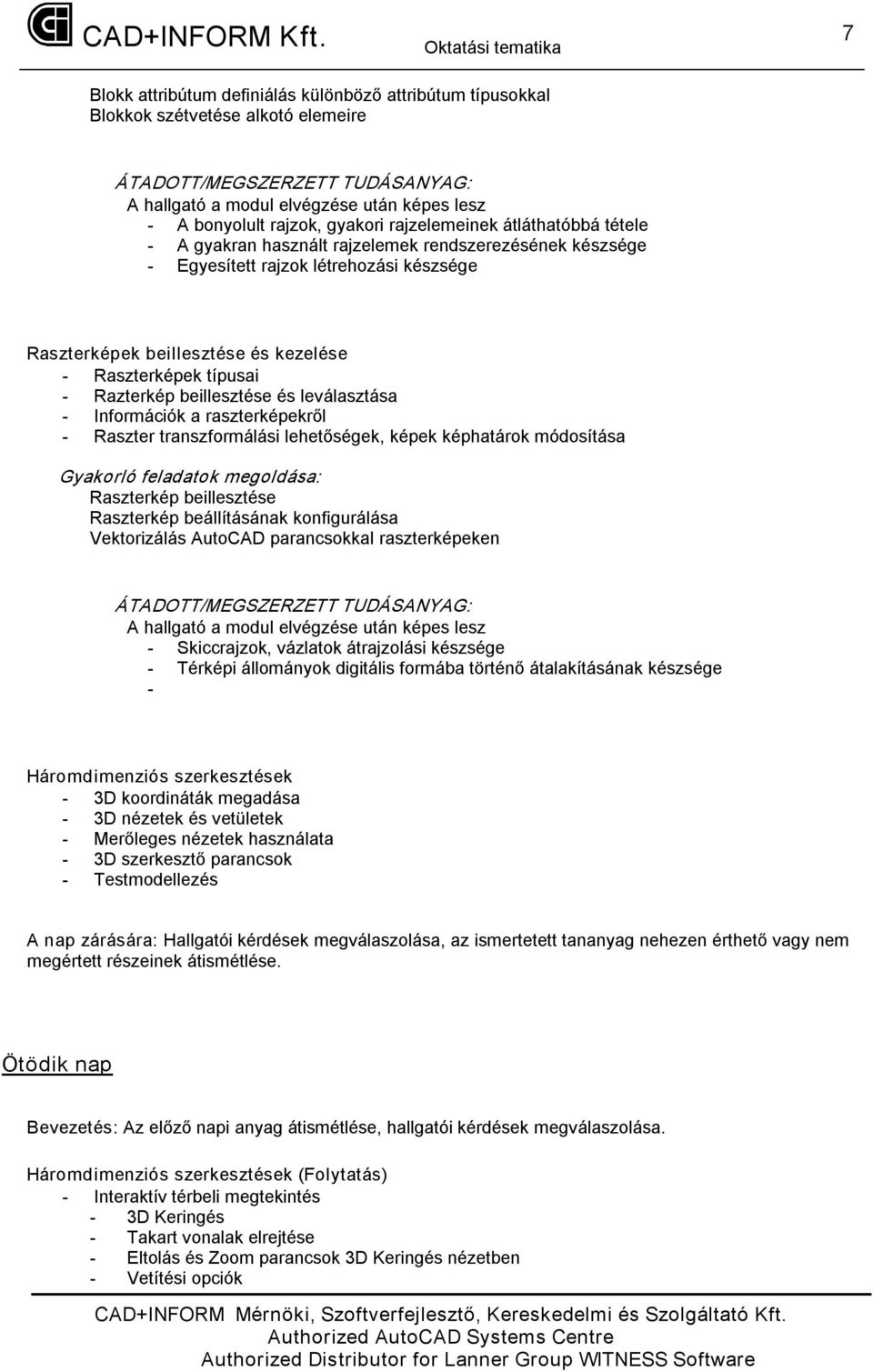

7 7 Blokk attribútum definiálás különböző attribútum típusokkal Blokkok szétvetése alkotó elemeire A bonyolult rajzok, gyakori rajzelemeinek átláthatóbbá tétele A gyakran használt rajzelemek rendszerezésének készsége Egyesített rajzok létrehozási készsége Raszterképek beillesztése és kezelése Raszterképek típusai Razterkép beillesztése és leválasztása Információk a raszterképekről Raszter transzformálási lehetőségek, képek képhatárok módosítása Raszterkép beillesztése Raszterkép beállításának konfigurálása Vektorizálás AutoCAD parancsokkal raszterképeken Skiccrajzok, vázlatok átrajzolási készsége Térképi állományok digitális formába történő átalakításának készsége Háromdimenziós szerkesztések 3D koordináták megadása 3D nézetek és vetületek Merőleges nézetek használata 3D szerkesztő parancsok Testmodellezés A nap zárására: Hallgatói kérdések megválaszolása, az ismertetett tananyag nehezen érthető vagy nem megértett részeinek átismétlése. Ötödik nap Bevezetés: Az előző napi anyag átismétlése, hallgatói kérdések megválaszolása. Háromdimenziós szerkesztések (Folytatás) Interaktív térbeli megtekintés 3D Keringés Takart vonalak elrejtése Eltolás és Zoom parancsok 3D Keringés nézetben Vetítési opciók

8 8 Vágósíkok beállítása, ki és bekapcsolása Folyamatos keringés Háromdimenziós objektumok rajzolása Bemutató rajzon nézet, 3d keringés, térbeli eltolás gyakorlása Henger, gömb, kúp, téglatest, gyűrű, felület létrehozásának ismerete a létező összes lehetőség figyelembe vételével A létrehozott alakzatok módosítása (letörés, kettévágás, kivonásuk egymásból) A létrehozott alakzatok drótvázas, simított, árnyékolt, foto realisztikus megjelenítése, annak érdekében, hogy az alakzatokat még élethűbbé, átláthatóvá, elképzelhetővé tegyük Fotorealisztikus képalkotás Modellek előkészítése rendereléshez A Render parancs használata és beállításai Fények és árnyékok Anyagok hozzárendelése felületekhez Kamera beállítások Jelenetek beállításai Render képek elmentése A Render parancs gyakorlása egy előre elkészített bemutató rajzok Különböző fény típusok definiálása, jelenetek beállításával Kamera és kamera mozgás definiálása Fotorealisztikus képalkotás a beállított paraméterekkel A tervek eladhatósága érdekében annak az ismeretnek a kialakítása, hogy a tervek még eladhatóbban, még életszerűbbek legyenek Nyomtatási elrendezések és a rajz nyomtatása Modelltér és a Papírtér használata Munka a papírtérben Az Elrendezések használata Oldalbeállítások definiálása és elmentése Elrendezések mozgatása és másolása Elrendezés sablonok definiálása és beállítása Átfedő nézetablakok definiálása A nyomtatási stílusablakok és azok csatolása a nézetablakhoz Szabadformájú nézetablakok definiálása Rajzok nyomtatása Nyomtató konfigurálása Nyomtatási sablonok definiálása és beállításai Elektronikus és kötegelt nyomtatás

9 9 Váltás modell és papírtér között Egy betöltött rajzhoz több különböző Elrendezés definiálunk Definiálunk szabad formájú elrendezést Nyomtatási stílus definiálása és hozzárendelése a már kész Elrendezéshez Nyomtatás Különféle papírlapméretek beállítására Új nyomtató telepítésére A telepített nyomtatók kiválasztására A nyomtatási méretarány beállítására A nyomtatási vonalvastagságok beállítására Színes, illetve fekete fehér nyomtatás kiválasztására Elkészített rajzok felhasználása Az AutoCAD DesignCenter tervmester A tervmester fa struktúra felépítése Objektumlétrehozás a DRAG&DROP eljárással Tartalom megtekintése és hozzáadása a rajzokhoz A DesignCenter használatának gyakorlása A rajzolást segítő, leegyszerűsítő lehetőségek kiaknázásának lehetősége A nap zárására: Hallgatói kérdések megválaszolása, az ismertetett tananyag nehezen érthető vagy nem megértett részeinek átismétlése.

10 10 Tanfolyam zárása: Tudásfelmérő (elméleti vizsga feladatsor megoldása) Tudásfelmérő (gyakorlati vizsga feladatsor megoldása) A vizsgasor kiértékelése, pót feladatsor kitöltetése, értékelése A tanfolyam kiértékelése Sikeres vizsga esetén oklevél kiállítása a hallgatók részére (névre szólóan, személyes adatokat, tanfolyam időpontját feltüntetve)
