1 GÉPELEMEK EGYSZERÜSÍTETT ÁBRÁZOLÁSA
2 CSAVAROK ÉS CSAVARKÖTÉSEK ÁBRÁZOLÁSA
3 A csavarok gépészeti jellemzése
4 A csavarok funkciói Alkatrészek rögzítése Alkatrészek mozgatása (forgó mozgás átalakítása haladó mozgássá)
5 A csavarkötések elemei Csavarorsó Csavaranya Alátét
6 A csavarmenetek származtatása
7 A csavarmenetek származtatása
8 A csavarmenetek származtatása
9 A csavarmenetek származtatása
10 A csavarmenetek származtatása
11 A csavarmenetek származtatása
12 A csavarmenetek származtatása
13 A csavarmenetek származtatása
14 A csavarmenetek származtatása
15 A csavarmenetek származtatása
16 A csavarmenetek származtatása
17 A csavarmenetek származtatása

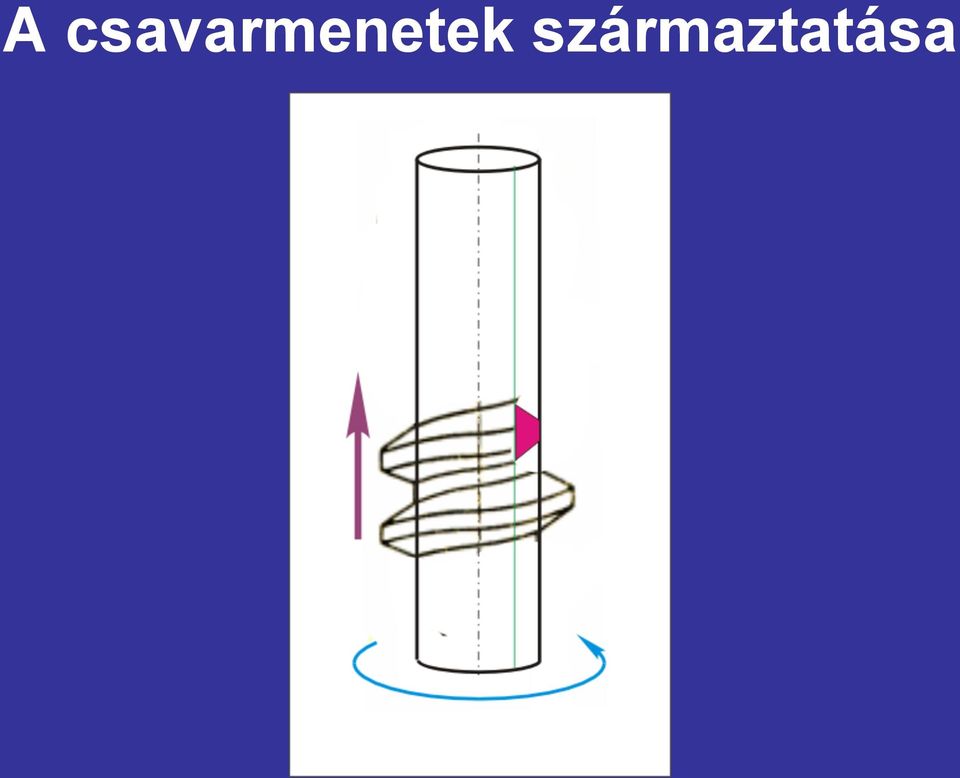

18 A csavarmenetek származtatása
19 A csavarmenetek származtatása
20 A csavarmenetek származtatása
21 A csavarmenetek fajtái 60 Metrikus Withworth 55 Lapos Trapéz 30 Fűrész Zsinór
22 A menetemelkedés iránya Jobb menet Jele: (RH) Bal menet Jele: LH
23 Több bekezdésű menetek P: menetosztás Ph: menetemelkedés Ph=n P n: bekezdések száma
24 A csavarkötések alkatrészeinek ábrázolási szabályai
25 Csavarorsók ábrázolása A menetek nem rajzolandók ki A menet magja vékony vonallal rajzolandó A menetes szakasz végét vastag vonallal zárjuk le Tömör csavarorsót hosszában metszeni tilos
26 Furatos menetes orsók ábrázolása
27 Menetes furatok (anyák) ábrázolása
28 Éltompítások (letörések)
29 Tömör csavarorsóval kialakított csavarkötés metszeti ábrázolása
30 A munkadarab előkészítése
31 A furat elkészítése
32 Menet kialakítása a furatban
33 A csavarorsó behajtása a furatba
34 A csavarorsó behajtása a furatba
35 A csavarorsó behajtása a furatba
36 A csavarorsó behajtása a furatba
37 A csavarorsó behajtása a furatba az orsó mindig takarja az anyát Alapelvek: az orsó hosszában nem metszhető
38 A rajz szokásos képe az orsó mindig takarja az anyát Alapelvek: az orsó hosszában nem metszhető
39 Üreges csavarorsóval kialakított csavarkötés metszeti ábrázolása
40 A menetes furat (anya) előkészítése
41 Az üreges csavarorsó behajtása az orsó mindig takarja az anyát Alapelvek: az orsó hosszában szabad elmetszeni
42 A menetet jelző vékony és vastag vonalak váltakozása az orsó mindig takarja az anyát Alapelvek: az orsó hosszában nem metszhető
43 A rajz szokásos képe
44 Csavarkötések félnézetfélmetszetes ábrázolása
45 A csavarkötés nézetes ábrázolása Alapelv: csak azt ábrázoljuk, ami látszik
46 Csavarkötések félnézet-félmetszetes ábrázolása Alapelv: csak azt ábrázoljuk, ami látszik
47 A rajz szokásos képe
48 A csavarkötés elemeinek méretmegadása Mindig a menet külső átmérőit méretezzük Alapelvek: Mindig méretezendő a menet hasznos hossza
49 Hatlapfejű csavarokkal és hatlapú anyákkal kialakított csavarkötések metszeti ábrázolása
50 Hatlapfejű csavar és hatlapú anya alakjának származtatása
51 A csavarkötés metszeti rajza Alapelv: sem az anyát, sem az alátétet nem metszük
52 Az összeállítási rajzon megadandó méretek
53 A szabványos menetek jelölése Megnevezés Jelölés Metrikus M10 Withworth W3/4 Trapéz Tr30 3 Zsinór Rd40 5 Edison E26
54 Nem szabványos menetek méretmegadása
55 Balmenetű csavarok és anyák jelölése
56 Plátói kapcsolat
57 SZEGEK ÉS SZEGECSKÖTÉSEK ÁBRÁZOLÁSA
58 Általános ábrázolási szabályok Ugyanazok a szabályok, mint a csavarorsóknál Hosszában metszeni tilos Metszetben takarja a furatot
59 Példák szegekre Illesztő szegek Menetes kúpos szegek Csapszegek Hasított szegek
60 Csapszeg összeállítási rajza Alapelv: Hosszában egyik alkatrészét sem szabad metszeni
61 Cspszeg összeállítási rajza Alapelv: Hosszában egyik alkatrészét sem szabad metszeni
62 Szegecskötés összeállítási rajza
63 Szegecskötés összeállítási rajza Alapelv: Hosszában metszeni tilos
64 FOGAZOTT GÉPELEMEK ÁBRÁZOLÁSA
65 A fogazott gépelemek gépészeti jellemzése
66 A fogazott gépelemek célja Forgatónyomaték átvitele Haladó mozgás átalakítása forgó mozgássá Forgó mozgás átalakítása haladó mozgássá Fordulatszám-változtatás Forgásirány-korlátozás (kilincskerekek)
67 A fogazott gépelemek főbb változatai
68 Homlokkerekek Kúpkerekek Fogas ívek Fogaslécek
69 Csigakerekek és csigák Lánckerekek Bordás tengelyek
70 A fogaskerekek fő részei
71 Fogaskerekek ábrázolásának származtatása és szabályai
72 A fogaskerék körvonalainak ábrázolása
73 A fogakon kívüli részletek ábrázolása
74 Fejkör ábrázolása
75 Lábkör megrajzolása
76 A lábkörön belüli metszetek sraffozása a fogakat hosszában metszeni tilos Alapelvek: a fogaskereket síkjával párhuzamosan metszeni tilos
77 Az osztókör ábrázolása
78 A fogaskerekek szokásos képe
79 Kapcsolódó fogaskerekek ábrázolásának származtatása és szabályai
80 Kapcsolódó fogaskerekek ábrázolása
81 Kapcsolódó fogaskerekek ábrázolása
82 Kapcsolódó fogaskerekek ábrázolása
83 Kapcsolódó fogaskerekek ábrázolása
84 Kapcsolódó fogaskerekek ábrázolása
85 Fogasívek ábrázolása
86 Fogasívek részletes ábrázolása
87 Fogasívek egyszerűsített ábrázolása Alapelv: csak az első és utolsó fogat ábrázoljuk
88 Fogasívek egyszerűsített ábrázolása
89 Fogasívek egyszerűsített ábrázolása
90 Fogaslécek részletes ábrázolása
91 Fogaslécek egyszerüsített ábrázolása
92 Fogaslécek belsejének ábrázolása
93 Fogaslécek egyszerüsített ábrázolása
94 RUGÓK ÁBRÁZOLÁSA
95 Rugók egyszerűsített ábrázolása A menetek egyenesként ábrázolhatók Alapelvek 5-nél több menet esetén csak a végénél lévő 2-2 menetet rajzoljuk
96 Rugók egyszerűsített ábrázolása
97 Rugók méretmegadása
98 TENGELYEK ÁBRÁZOLÁSA
99 Tengelyek általános rajzának származtatása
100 A tengely körvonalának felvétele Hosszirányban metszeni tilos
101 A tengely középvonalának ábrázolása Kötelező ábrázolni a forgástengelyt
102 Ábrázolandó metszet körvonalának rajzolása Hosszirányban metszeni tilos Tengelyre merőlegesen metszhető
103 A metszet két szimmetriatengelyének ábrázolása Kötelező ábrázolni a metszeten két szimmetriatengelyt
104 Szelvény ábrázolása Kötelező ábrázolni a szelvényen két szimmetriatengelyt
105 Tengelyek belsejének ábrázolása
106 Ábrázolás szaggatott vonallal (kerülendő)
107 Ábrázolás kitöréssel
108 Ábrázolás kitöréssel
109 Ábrázolás metszettel
110 Ábrázolás metszettel
111 Ábrázolás szelvénnyel
112 Ábrázolás szelvénnyel
113 Ékek és reteszek ábrázolási szabályai
114 Retesz ábrázolásának származtatása
115 Retesz ábrázolásának származtatása
116 Retesz ábrázolásának származtatása
117 Retesz ábrázolásának származtatása
118 A nyomatékátvivő kötés metszeti ábrázolása
119 A nyomatékátvivő kötés metszeti ábrázolása
120 HEGESZTETT KÖTÉSEK ÁBRÁZOLÁSA
121 A hegesztések gépészeti jellemzése
122 Szemelvények a varratfajtákból
123 A hegesztett kötések ábrázolása
124 Ábrázolás részletesen kirajzolva
125 Ábrázolás rajzjellel megadva
126 A hegesztett kötések méretmegadása
127 A varrat elhelyezkedésének jelzése A nyíllal jelölt oldalon Az ellenkező oldalon
128 A varratfajták jelölése
129 Hegesztési varratok kiegészítő jelei
130 A varrat méretmegadása
131 Köszönöm a figyelmet
