6. feladat. Géprajz c. tárgyból alapképzési szakos gépészmérnök-hallgatóknak. Hajtómű részlet (formátum: A2, kihúzás: ceruzával fehér rajzlapon)

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "6. feladat. Géprajz c. tárgyból alapképzési szakos gépészmérnök-hallgatóknak. Hajtómű részlet (formátum: A2, kihúzás: ceruzával fehér rajzlapon)"

Átírás

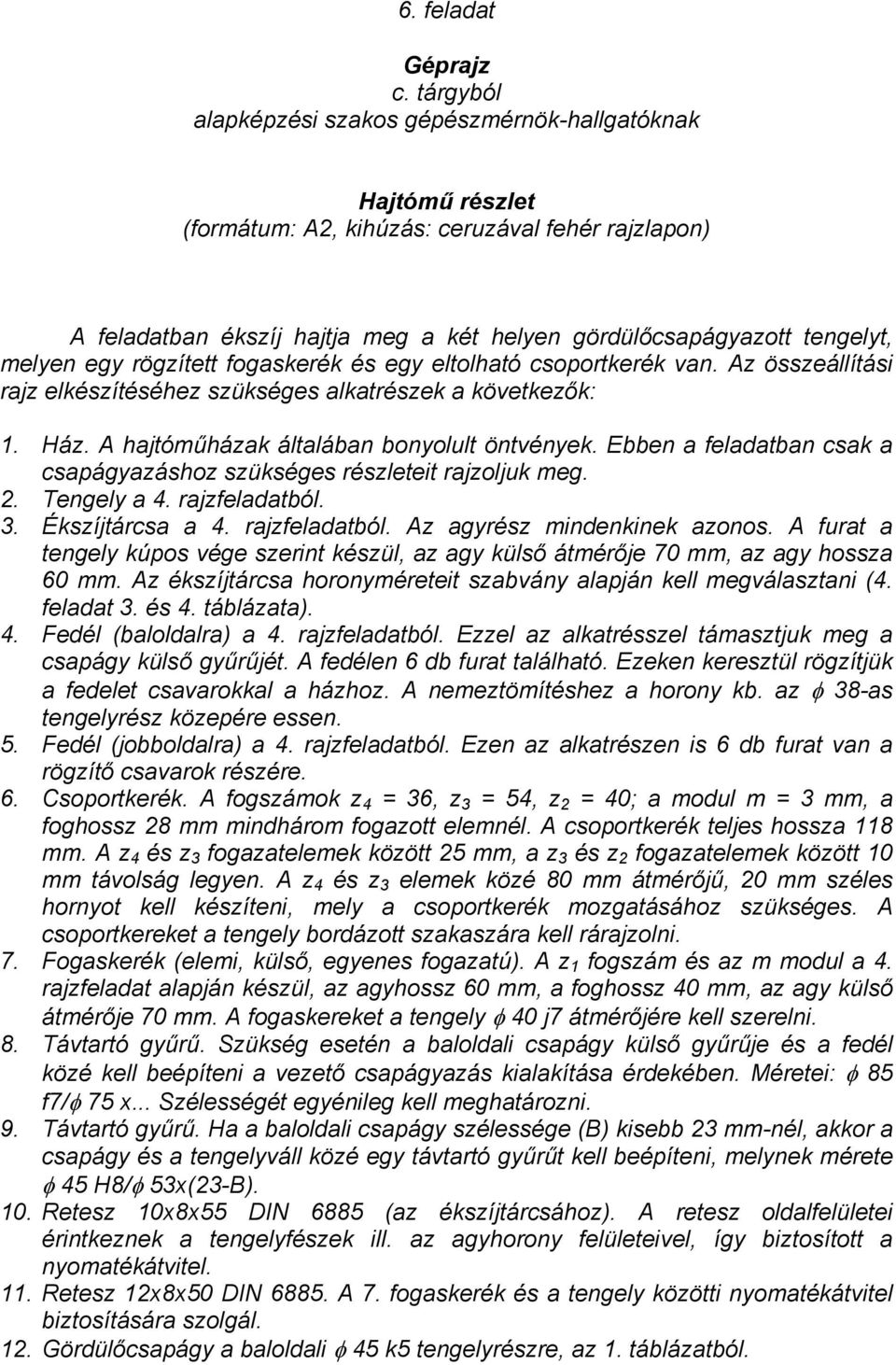

1 6. feladat Géprajz c. tárgyból alapképzési szakos gépészmérnök-hallgatóknak Hajtómű részlet (formátum: A2, kihúzás: ceruzával fehér rajzlapon) A feladatban ékszíj hajtja meg a két helyen gördülőcsapágyazott tengelyt, melyen egy rögzített fogaskerék és egy eltolható csoportkerék van. Az összeállítási rajz elkészítéséhez szükséges alkatrészek a következők: 1. Ház. A hajtóműházak általában bonyolult öntvények. Ebben a feladatban csak a csapágyazáshoz szükséges részleteit rajzoljuk meg. 2. Tengely a 4. rajzfeladatból. 3. Ékszíjtárcsa a 4. rajzfeladatból. Az agyrész mindenkinek azonos. A furat a tengely kúpos vége szerint készül, az agy külső átmérője 70 mm, az agy hossza 60 mm. Az ékszíjtárcsa horonyméreteit szabvány alapján kell megválasztani (4. feladat 3. és 4. táblázata). 4. Fedél (baloldalra) a 4. rajzfeladatból. Ezzel az alkatrésszel támasztjuk meg a csapágy külső gyűrűjét. A fedélen 6 db furat található. Ezeken keresztül rögzítjük a fedelet csavarokkal a házhoz. A nemeztömítéshez a horony kb. az φ 38-as tengelyrész közepére essen. 5. Fedél (jobboldalra) a 4. rajzfeladatból. Ezen az alkatrészen is 6 db furat van a rögzítő csavarok részére. 6. Csoportkerék. A fogszámok z 4 = 36, z 3 = 54, z 2 = 40; a modul m = 3 mm, a foghossz 28 mm mindhárom fogazott elemnél. A csoportkerék teljes hossza 118 mm. A z 4 és z 3 fogazatelemek között 25 mm, a z 3 és z 2 fogazatelemek között 10 mm távolság legyen. A z 4 és z 3 elemek közé 80 mm átmérőjű, 20 mm széles hornyot kell készíteni, mely a csoportkerék mozgatásához szükséges. A csoportkereket a tengely bordázott szakaszára kell rárajzolni. 7. Fogaskerék (elemi, külső, egyenes fogazatú). A z 1 fogszám és az m modul a 4. rajzfeladat alapján készül, az agyhossz 60 mm, a foghossz 40 mm, az agy külső átmérője 70 mm. A fogaskereket a tengely φ 40 j7 átmérőjére kell szerelni. 8. Távtartó gyűrű. Szükség esetén a baloldali csapágy külső gyűrűje és a fedél közé kell beépíteni a vezető csapágyazás kialakítása érdekében. Méretei: φ 85 f7/φ 75 x... Szélességét egyénileg kell meghatározni. 9. Távtartó gyűrű. Ha a baloldali csapágy szélessége (B) kisebb 23 mm-nél, akkor a csapágy és a tengelyváll közé egy távtartó gyűrűt kell beépíteni, melynek mérete φ 45 H8/φ 53x(23-B). 10. Retesz 10x8x55 DIN 6885 (az ékszíjtárcsához). A retesz oldalfelületei érintkeznek a tengelyfészek ill. az agyhorony felületeivel, így biztosított a nyomatékátvitel. 11. Retesz 12x8x50 DIN A 7. fogaskerék és a tengely közötti nyomatékátvitel biztosítására szolgál. 12. Gördülőcsapágy a baloldali φ 45 k5 tengelyrészre, az 1. táblázatból.

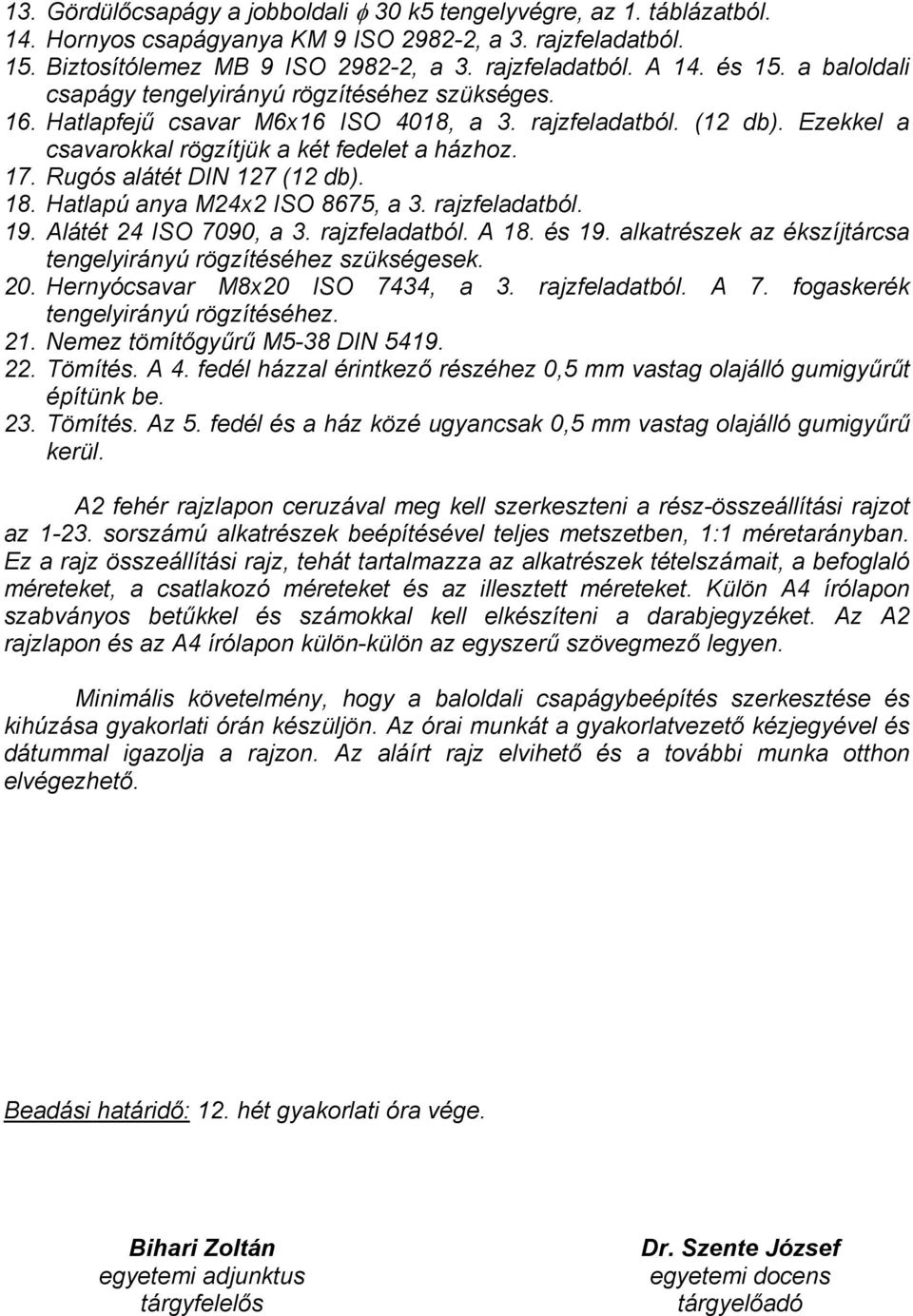

2 13. Gördülőcsapágy a jobboldali φ 30 k5 tengelyvégre, az 1. táblázatból. 14. Hornyos csapágyanya KM 9 ISO , a 3. rajzfeladatból. 15. Biztosítólemez MB 9 ISO , a 3. rajzfeladatból. A 14. és 15. a baloldali csapágy tengelyirányú rögzítéséhez szükséges. 16. Hatlapfejű csavar M6x16 ISO 4018, a 3. rajzfeladatból. (12 db). Ezekkel a csavarokkal rögzítjük a két fedelet a házhoz. 17. Rugós alátét DIN 127 (12 db). 18. Hatlapú anya M24x2 ISO 8675, a 3. rajzfeladatból. 19. Alátét 24 ISO 7090, a 3. rajzfeladatból. A 18. és 19. alkatrészek az ékszíjtárcsa tengelyirányú rögzítéséhez szükségesek. 20. Hernyócsavar M8x20 ISO 7434, a 3. rajzfeladatból. A 7. fogaskerék tengelyirányú rögzítéséhez. 21. Nemez tömítőgyűrű M5-38 DIN Tömítés. A 4. fedél házzal érintkező részéhez 0,5 mm vastag olajálló gumigyűrűt építünk be. 23. Tömítés. Az 5. fedél és a ház közé ugyancsak 0,5 mm vastag olajálló gumigyűrű kerül. A2 fehér rajzlapon ceruzával meg kell szerkeszteni a rész-összeállítási rajzot az sorszámú alkatrészek beépítésével teljes metszetben, 1:1 méretarányban. Ez a rajz összeállítási rajz, tehát tartalmazza az alkatrészek tételszámait, a befoglaló méreteket, a csatlakozó méreteket és az illesztett méreteket. Külön A4 írólapon szabványos betűkkel és számokkal kell elkészíteni a darabjegyzéket. Az A2 rajzlapon és az A4 írólapon külön-külön az egyszerű szövegmező legyen. Minimális követelmény, hogy a baloldali csapágybeépítés szerkesztése és kihúzása gyakorlati órán készüljön. Az órai munkát a gyakorlatvezető kézjegyével és dátummal igazolja a rajzon. Az aláírt rajz elvihető és a további munka otthon elvégezhető. Beadási határidő: 12. hét gyakorlati óra vége. Bihari Zoltán egyetemi adjunktus tárgyfelelős Dr. Szente József egyetemi docens tárgyelőadó

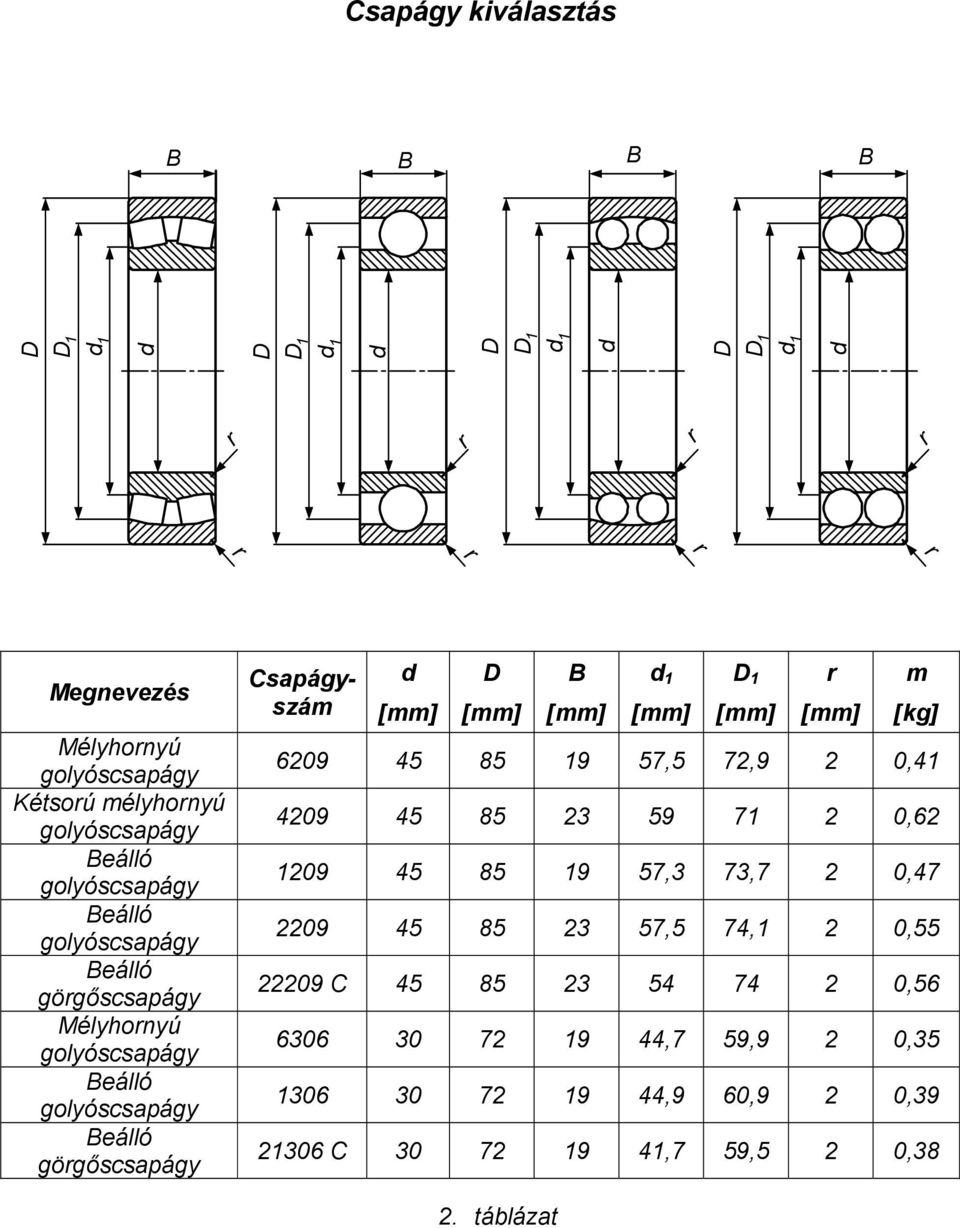

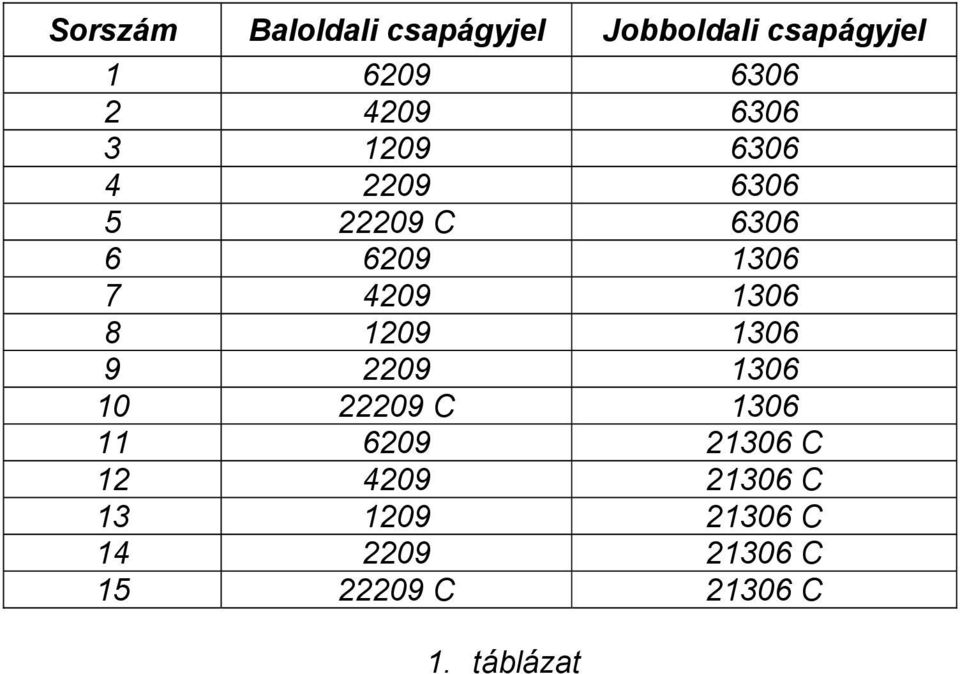

3 Sorszám Baloldali csapágyjel Jobboldali csapágyjel C C C C C C C C 1. táblázat

4 Csapágy kiválasztás B B B B D D d 1 1 d D D d 1 1 d D D d 1 1 d D D d 1 1 d r r r r r r r r Megnevezés Mélyhornyú golyóscsapágy Kétsorú mélyhornyú golyóscsapágy Beálló golyóscsapágy Beálló golyóscsapágy Beálló görgőscsapágy Mélyhornyú golyóscsapágy Beálló golyóscsapágy Beálló görgőscsapágy Csapágyszám d [mm] D [mm] B [mm] d 1 [mm] D 1 [mm] r [mm] m [kg] ,5 72,9 2 0, , ,3 73,7 2 0, ,5 74,1 2 0, C , ,7 59,9 2 0, ,9 60,9 2 0, C ,7 59,5 2 0,38 2. táblázat

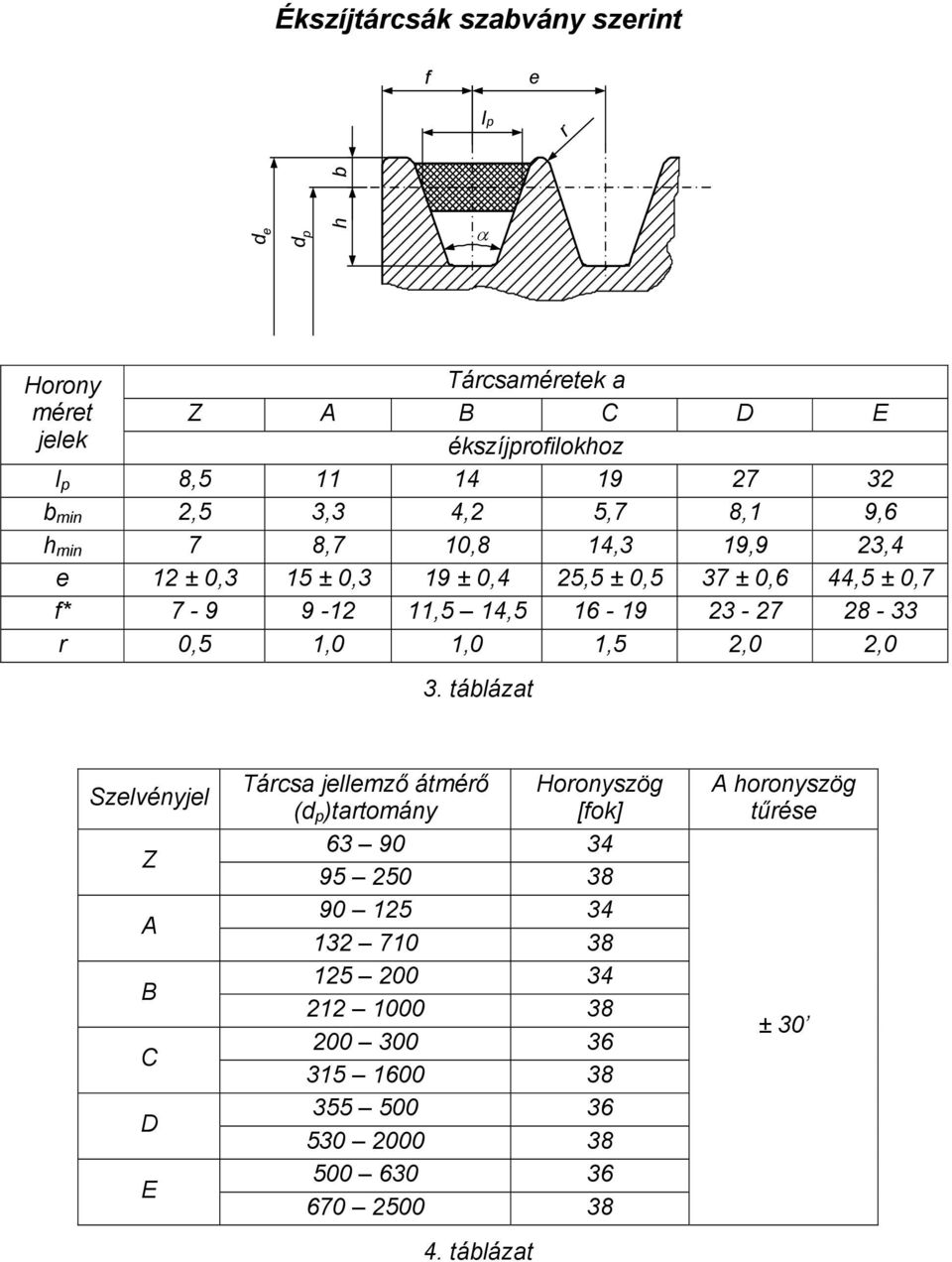

5 Ékszíjtárcsák szabvány szerint f e lp r d e d p b h α Horony Tárcsaméretek a méret Z A B C D E jelek ékszíjprofilokhoz l p 8, b min 2,5 3,3 4,2 5,7 8,1 9,6 h min 7 8,7 10,8 14,3 19,9 23,4 e 12 ± 0,3 15 ± 0,3 19 ± 0,4 25,5 ± 0,5 37 ± 0,6 44,5 ± 0,7 f* ,5 14, r 0,5 1,0 1,0 1,5 2,0 2,0 3. táblázat Szelvényjel Z A B C D E Tárcsa jellemző átmérő (d p )tartomány Horonyszög [fok] táblázat A horonyszög tűrése ± 30

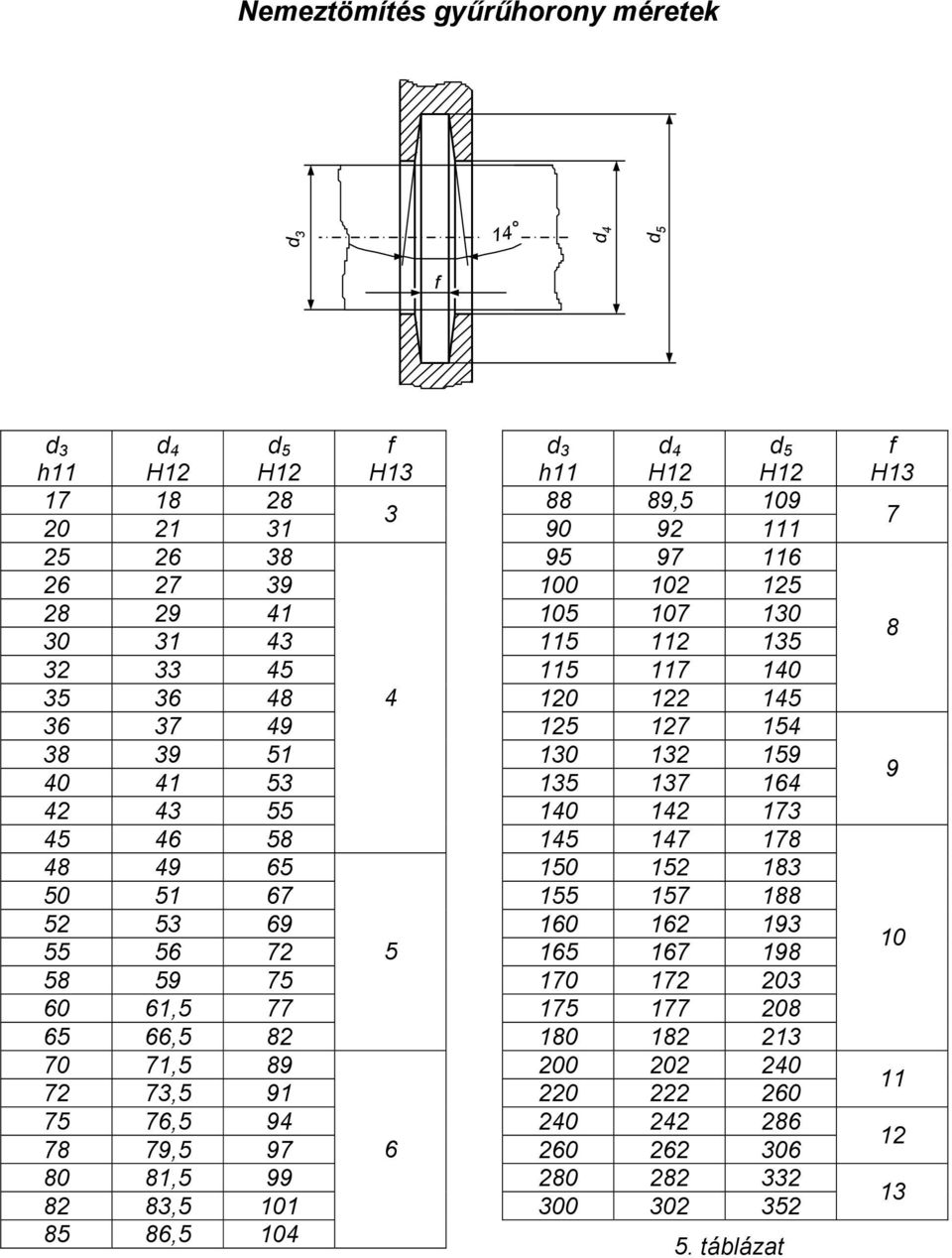

6 Nemeztömítés gyűrűhorony méretek d 3 14 d 4 d 5 f d 3 d 4 d 5 h11 H12 H , , , , , , , , ,5 104 f H d 3 d 4 d 5 h11 H12 H , táblázat f H

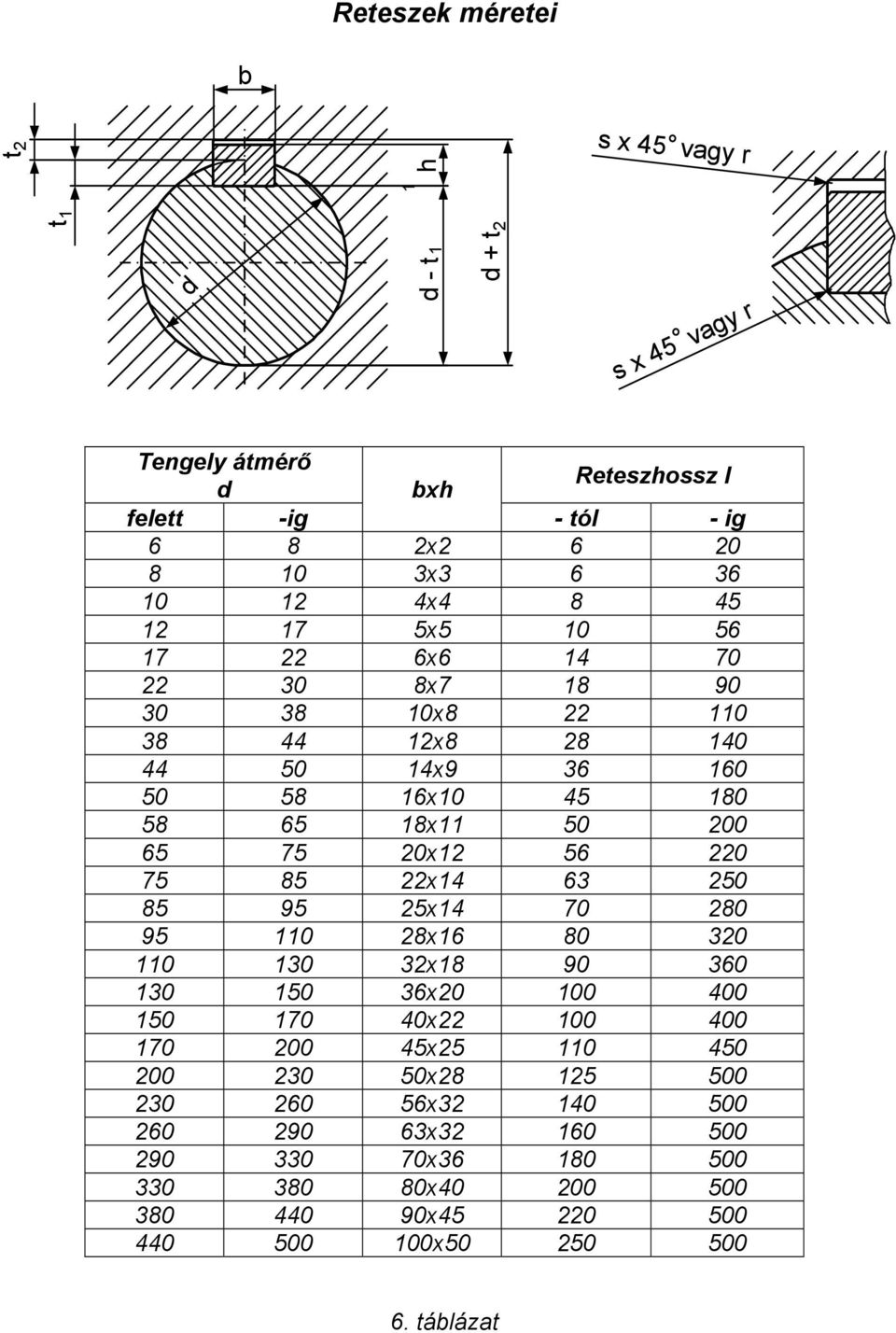

7 t 1 t 2 Reteszek méretei b h d 1 s x 45 vagy r d - t 1 d + t 2 s x 45 vagy r Tengely átmérő d bxh Reteszhossz l felett -ig - tól - ig 6 8 2x x x x x x x x x x x x x x x x x x x x x x x x x x táblázat

8 Reteszhorony méretei és tűrései Tengely átmérő d bxh laza reteszkötés b szélességének tűrése normál reteszkötés szilárd reteszkötés A reteszhorony mélységének tengelyben t 1 furatban t 2 lekerekítése, vagy éltompítása r vagy s x 45 felett ig tengelyben (H9) furatban (D10) tengelyben (N9) furatban (J s 9) tengelyben és furatban (P9) -6 névleges méret tűrése névleges méret 2x2 1,2 1,0 3x3-31 1,8 1,4 +0,100 4x4 2,5 1, x5 3,0 2, x6 3,5 2,8 8x ,0 3,3 10x ,0 3,3 12x8 5,0 3,3 14x ,5 3,8 16x ,0 4, x11 7,0 4,4 0 20x12 7,5 4,9 22x ,0 5,4 25x ,0 5,4 28x16 10,0 6,4 32x18 11,0 7,4 36x20 12,0 8, x22 13,0 9, x25 15,0 10,4 50x28 17,0 11,4 56x32 20, ,4 63x ,0 0 12,4 70x ,0 14,4 80x40 25,0 15,4 90x ,0 17,4 100x ,0 19,5 tűrése max. min. +0, ,16 0,08 0,25 0,16 0,4 0,25 0,6 0,4 1,0 0,7 1,6 1,2 2,5 2,0 7. táblázat

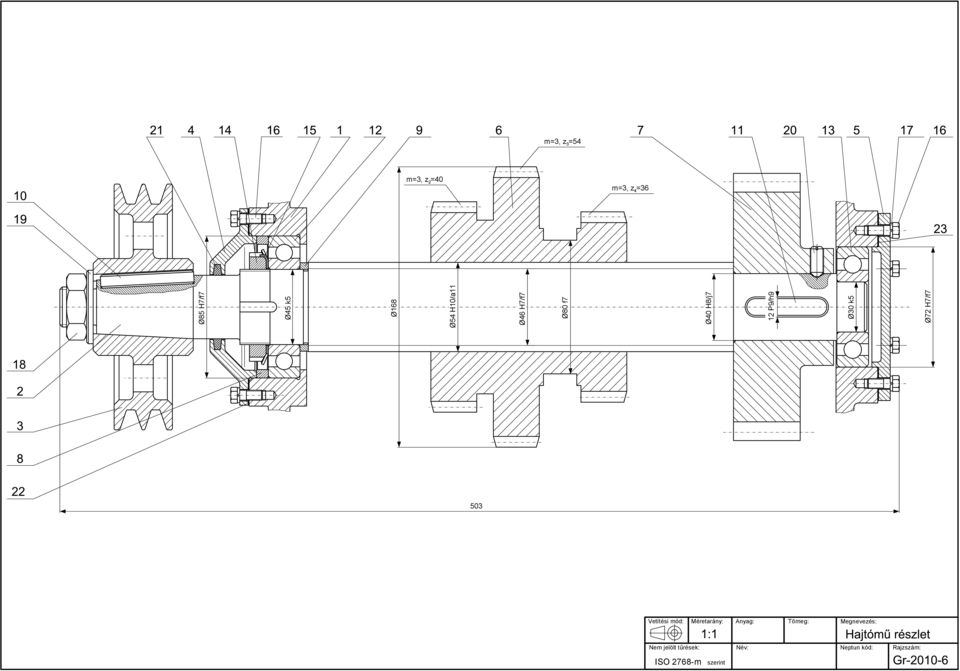

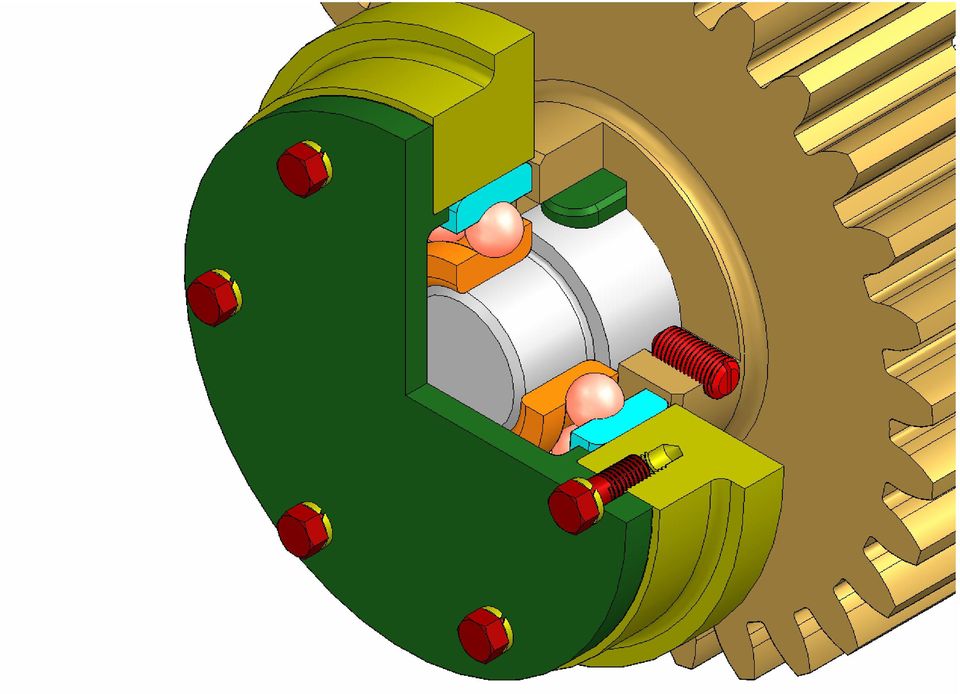

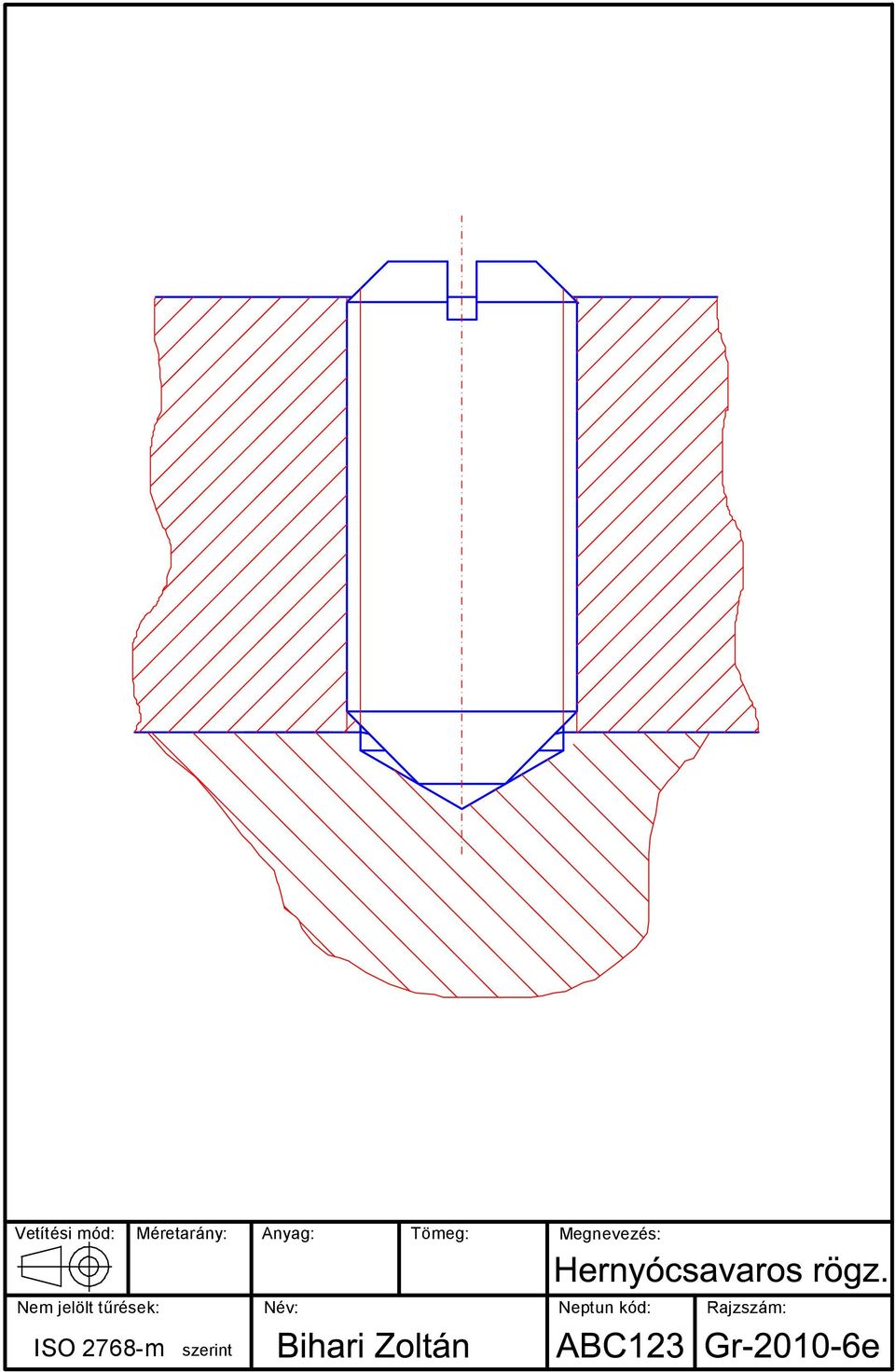

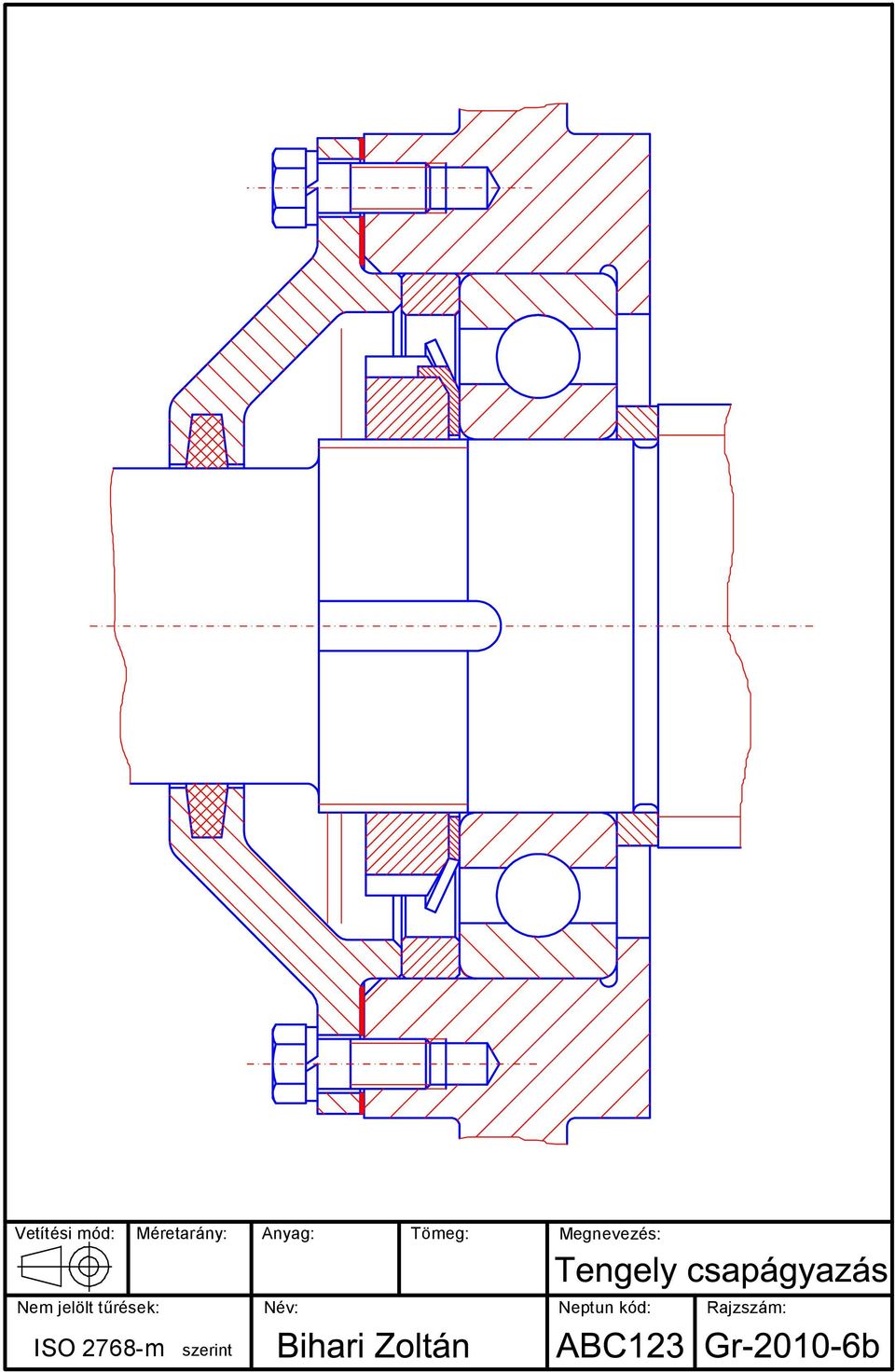

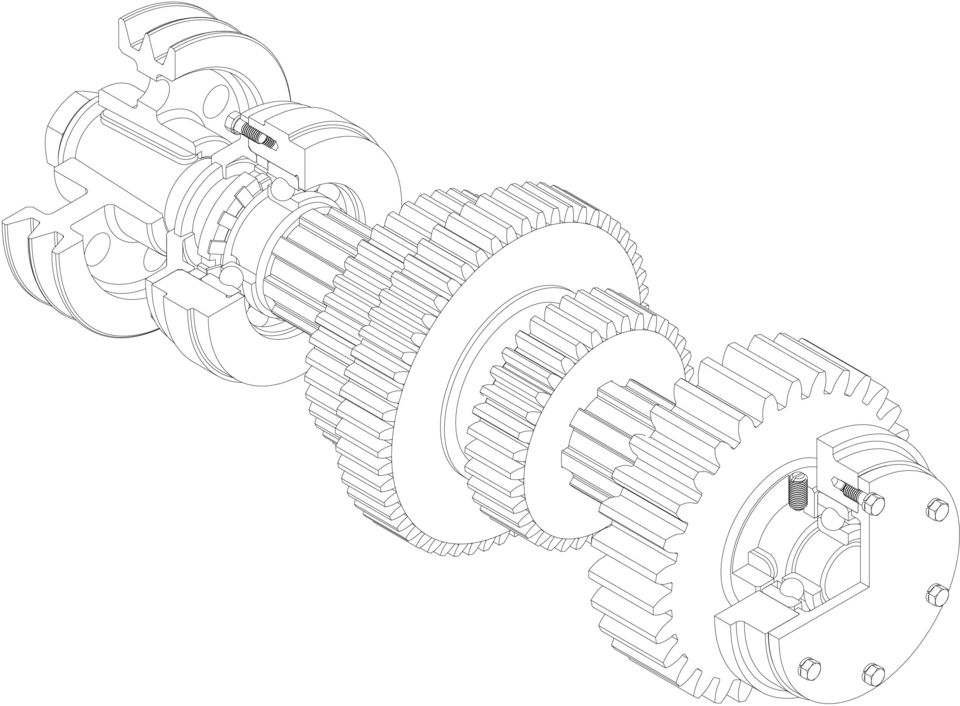

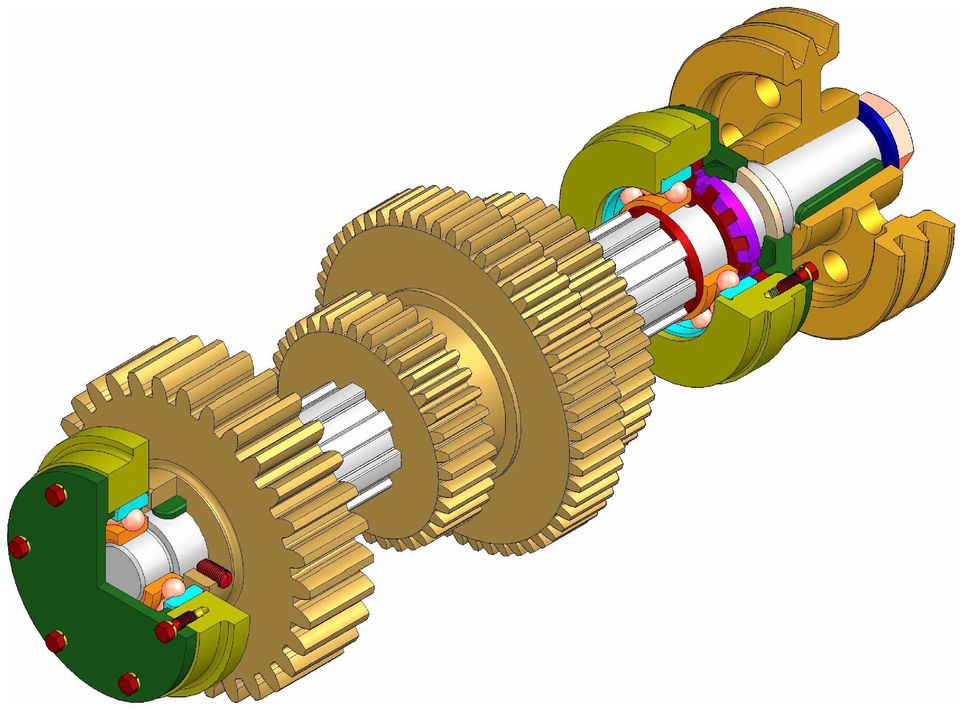

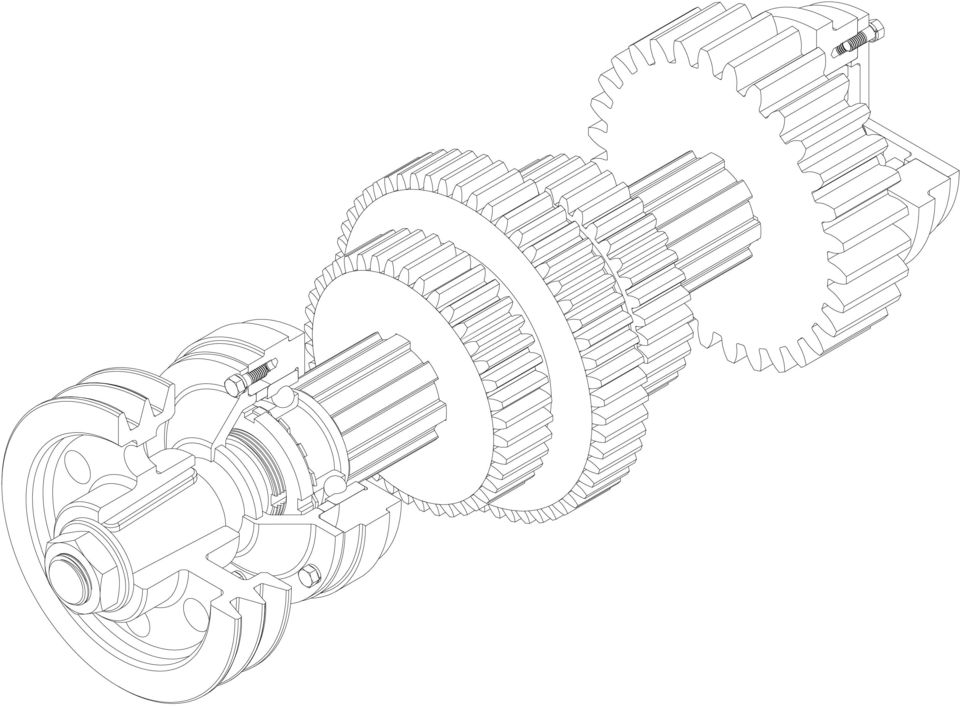

9 Ø85 H7/f7 Ø45 k5 Ø168 Ø54 H10/a11 Ø46 H7/f7 Ø80 f7 Ø40 H8/j7 12 P9/h9 Ø30 k5 Ø72 H7/f7 m=3, z = m=3, z =54 3 m=3, z =36 4 Vetítési mód: Méretarány: Nem jelölt tűrések: ISO 2768-m szerint Anyag: Tömeg: Megnevezés: Név: Neptun kód: Rajzszám:
