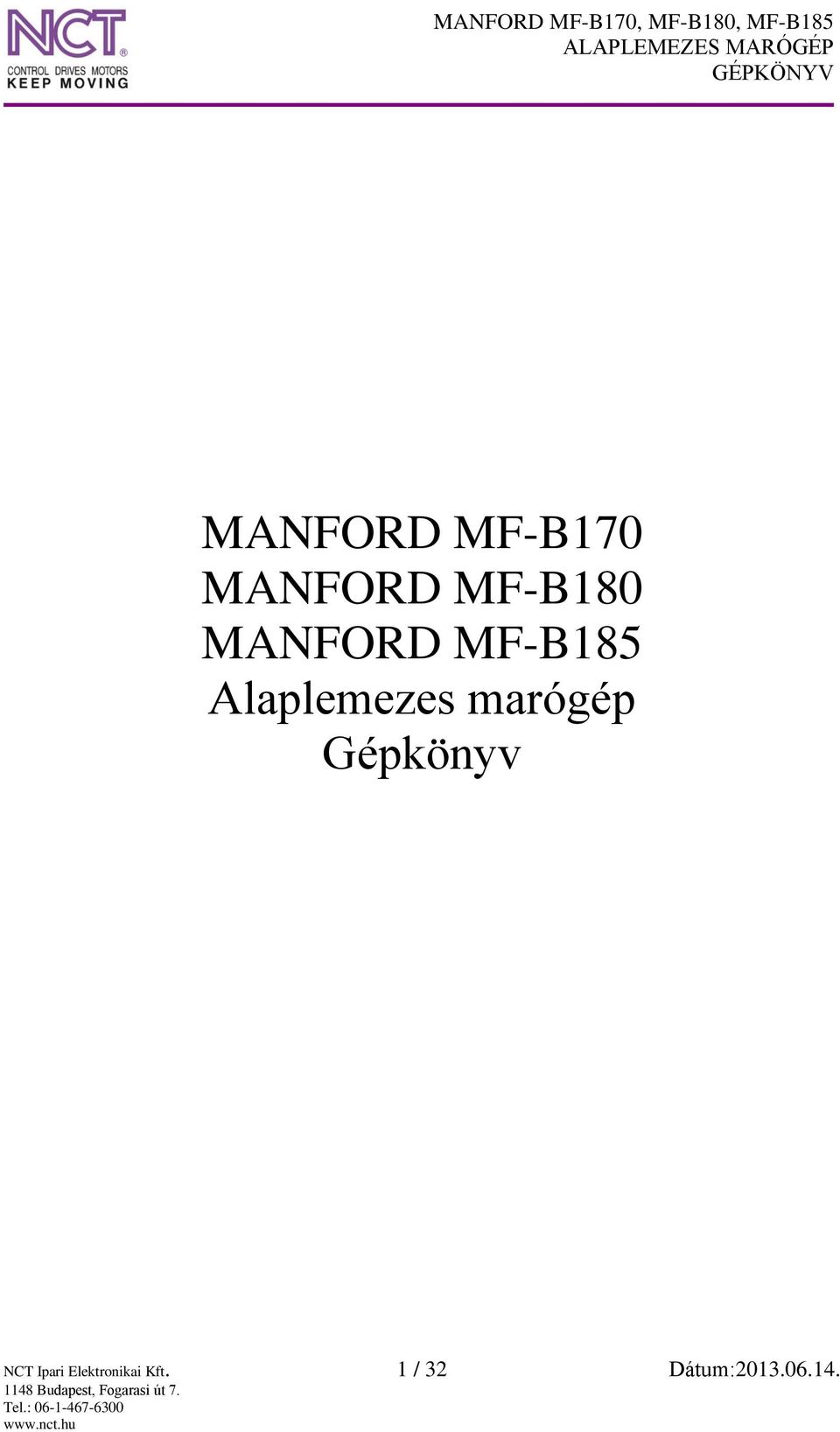

1 MANFORD MF-B170 MANFORD MF-B180 MANFORD MF-B185 Alaplemezes marógép Gépkönyv NCT Ipari Elektronikai Kft. 1 / 32 Dátum:

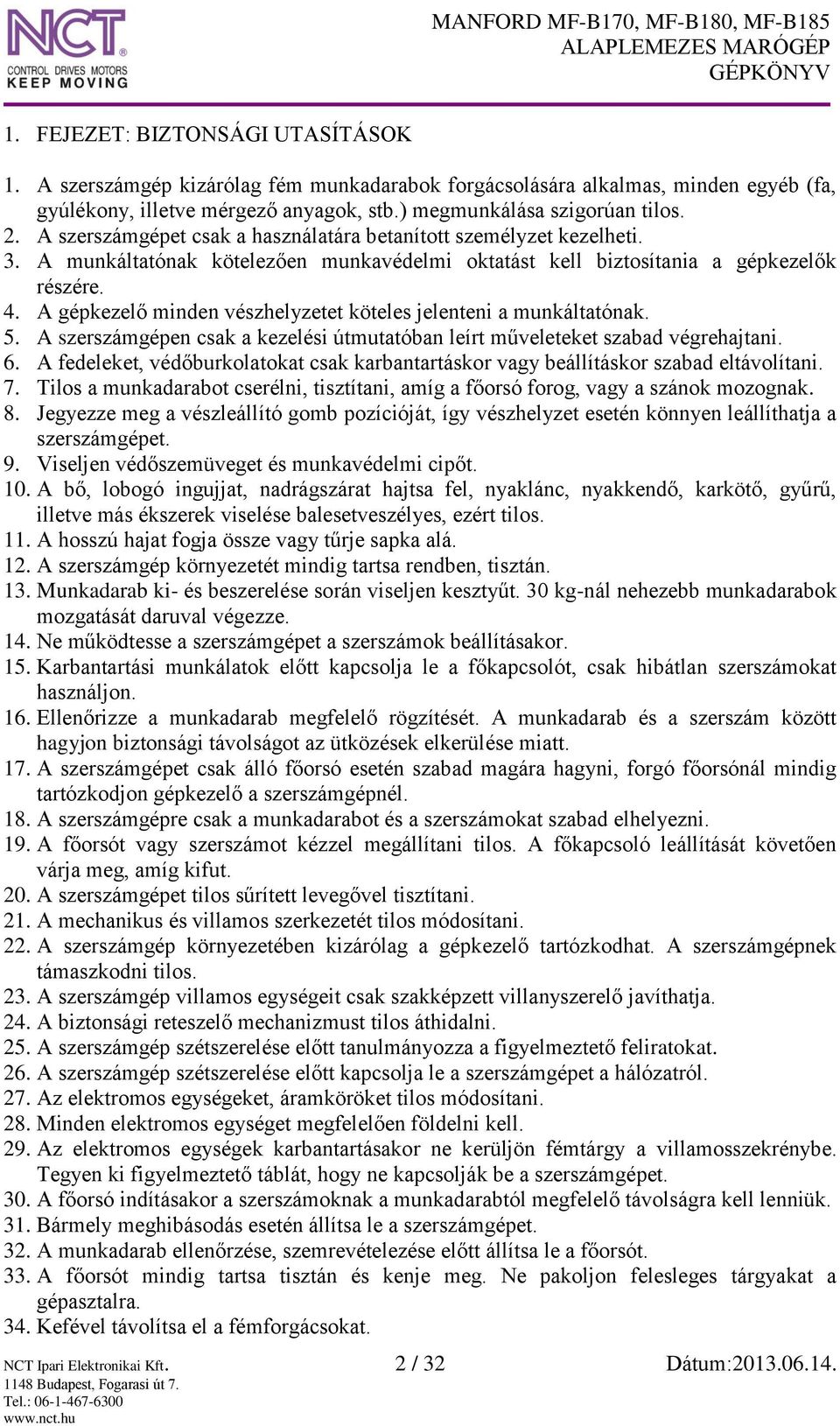

2 1. FEJEZET: BIZTONSÁGI UTASÍTÁSOK 1. A szerszámgép kizárólag fém munkadarabok forgácsolására alkalmas, minden egyéb (fa, gyúlékony, illetve mérgező anyagok, stb.) megmunkálása szigorúan tilos. 2. A szerszámgépet csak a használatára betanított személyzet kezelheti. 3. A munkáltatónak kötelezően munkavédelmi oktatást kell biztosítania a gépkezelők részére. 4. A gépkezelő minden vészhelyzetet köteles jelenteni a munkáltatónak. 5. A szerszámgépen csak a kezelési útmutatóban leírt műveleteket szabad végrehajtani. 6. A fedeleket, védőburkolatokat csak karbantartáskor vagy beállításkor szabad eltávolítani. 7. Tilos a munkadarabot cserélni, tisztítani, amíg a főorsó forog, vagy a szánok mozognak. 8. Jegyezze meg a vészleállító gomb pozícióját, így vészhelyzet esetén könnyen leállíthatja a szerszámgépet. 9. Viseljen védőszemüveget és munkavédelmi cipőt. 10. A bő, lobogó ingujjat, nadrágszárat hajtsa fel, nyaklánc, nyakkendő, karkötő, gyűrű, illetve más ékszerek viselése balesetveszélyes, ezért tilos. 11. A hosszú hajat fogja össze vagy tűrje sapka alá. 12. A szerszámgép környezetét mindig tartsa rendben, tisztán. 13. Munkadarab ki- és beszerelése során viseljen kesztyűt. 30 kg-nál nehezebb munkadarabok mozgatását daruval végezze. 14. Ne működtesse a szerszámgépet a szerszámok beállításakor. 15. Karbantartási munkálatok előtt kapcsolja le a főkapcsolót, csak hibátlan szerszámokat használjon. 16. Ellenőrizze a munkadarab megfelelő rögzítését. A munkadarab és a szerszám között hagyjon biztonsági távolságot az ütközések elkerülése miatt. 17. A szerszámgépet csak álló főorsó esetén szabad magára hagyni, forgó főorsónál mindig tartózkodjon gépkezelő a szerszámgépnél. 18. A szerszámgépre csak a munkadarabot és a szerszámokat szabad elhelyezni. 19. A főorsót vagy szerszámot kézzel megállítani tilos. A főkapcsoló leállítását követően várja meg, amíg kifut. 20. A szerszámgépet tilos sűrített levegővel tisztítani. 21. A mechanikus és villamos szerkezetét tilos módosítani. 22. A szerszámgép környezetében kizárólag a gépkezelő tartózkodhat. A szerszámgépnek támaszkodni tilos. 23. A szerszámgép villamos egységeit csak szakképzett villanyszerelő javíthatja. 24. A biztonsági reteszelő mechanizmust tilos áthidalni. 25. A szerszámgép szétszerelése előtt tanulmányozza a figyelmeztető feliratokat. 26. A szerszámgép szétszerelése előtt kapcsolja le a szerszámgépet a hálózatról. 27. Az elektromos egységeket, áramköröket tilos módosítani. 28. Minden elektromos egységet megfelelően földelni kell. 29. Az elektromos egységek karbantartásakor ne kerüljön fémtárgy a villamosszekrénybe. Tegyen ki figyelmeztető táblát, hogy ne kapcsolják be a szerszámgépet. 30. A főorsó indításakor a szerszámoknak a munkadarabtól megfelelő távolságra kell lenniük. 31. Bármely meghibásodás esetén állítsa le a szerszámgépet. 32. A munkadarab ellenőrzése, szemrevételezése előtt állítsa le a főorsót. 33. A főorsót mindig tartsa tisztán és kenje meg. Ne pakoljon felesleges tárgyakat a gépasztalra. 34. Kefével távolítsa el a fémforgácsokat. NCT Ipari Elektronikai Kft. 2 / 32 Dátum:

3 2. FEJEZET: Műszaki adatok Tételek MF-B170 MF-B180 MF-B185 Asztal méret [mm] 1270 x x x 305 Asztal terhelhetőség [kg] Hosszirányú löket (X-tengely) [mm] Keresztirányú löket (Y-tengely) [mm] Orsóház löket (Z-tengely) [mm] Főorsóhomlok távolsága az asztal felső síkjától [mm] Főorsókúp NST 30 (R8) NST 40 NST 40 Főorsóhüvely löket [mm] 127 Főorsóhüvely előtolás [mm/ford] 0,4-0,8 1,4 Orsóház elfordulási szög (jobbra és ±45 balra) Főorsó tengely távolsága az állvány mellső síkjától [mm] Főorsó fordulatszám Fokozatos [ford/perc] hajtóművel (inverter) Előtolás [mm/perc] XYZ tengelyek XYZ 5000 gyorsjárat Motorteljesítmény Főorsó 2,2 3,8 3,8 (inverter) [kw] XYZ 0,75 mellékhajtás Hűtőszivattyú 0,1 Legnagyobb fúróátmérő [mm] Legnagyobb maróátmérő [mm] 76,2 76,2 76,2 Hosszúság x szélesség x magasság [mm] 1640 x 1840 x x 2230 x x 2230 x 2440 Géptömeg [kg] A szerszámgép főméretei Betű MF-B170 MF-B180 MF-B185 A B C D E F G NCT Ipari Elektronikai Kft. 3 / 32 Dátum:

4 3. FEJEZET: A szerszámgép főbb egységei Ssz. Tétel Ssz. Tétel 1 Főmotor 6 Konzol 2 Maróorsó 7 Villamosszekrény 3 Gépasztal 8 Gépágy 4 Szánrendszer 9 Ellensúly 5 Állvány 10 Z-motor NCT Ipari Elektronikai Kft. 4 / 32 Dátum:

5 Különböző főorsók és főhajtóművek NCT Ipari Elektronikai Kft. 5 / 32 Dátum:

6 A szerszámgép mozgásainak értelmezése X irány: gépasztal balra és jobbra mozog Y irány: gépasztal előre és hátra mozog Z irány: konzol felfelé és lefelé mozog 4. FEJEZET: A SZERSZÁMGÉP MOZGATÁSA, TELEPÍTÉSE 4-1 Kicsomagolás 1. A szerszámgépet dobozba kell csomagolni szállítás előtt, így a nedvességtől és a szennyeződésektől tartsa távol. 2. A dobozolt szerszámgép mozgatható villástargoncával vagy daruval egyaránt. 3. Kicsomagolás után ellenőrizze, hogy az összes tartozék és szerszám megtalálható. 4. Kicsomagolás után ne mozgassa a szánokat, mert a vezetékek csúszófelületei rozsdagátló olajjal vannak kezelve. Távolítsa el petróleummal átitatott ronggyal majd kenje meg a felületeket. 5. Daruval történő emeléskor nagyon óvatosan mozgassa a terhet, nehogy kiessen a hurokból. NCT Ipari Elektronikai Kft. 6 / 32 Dátum:

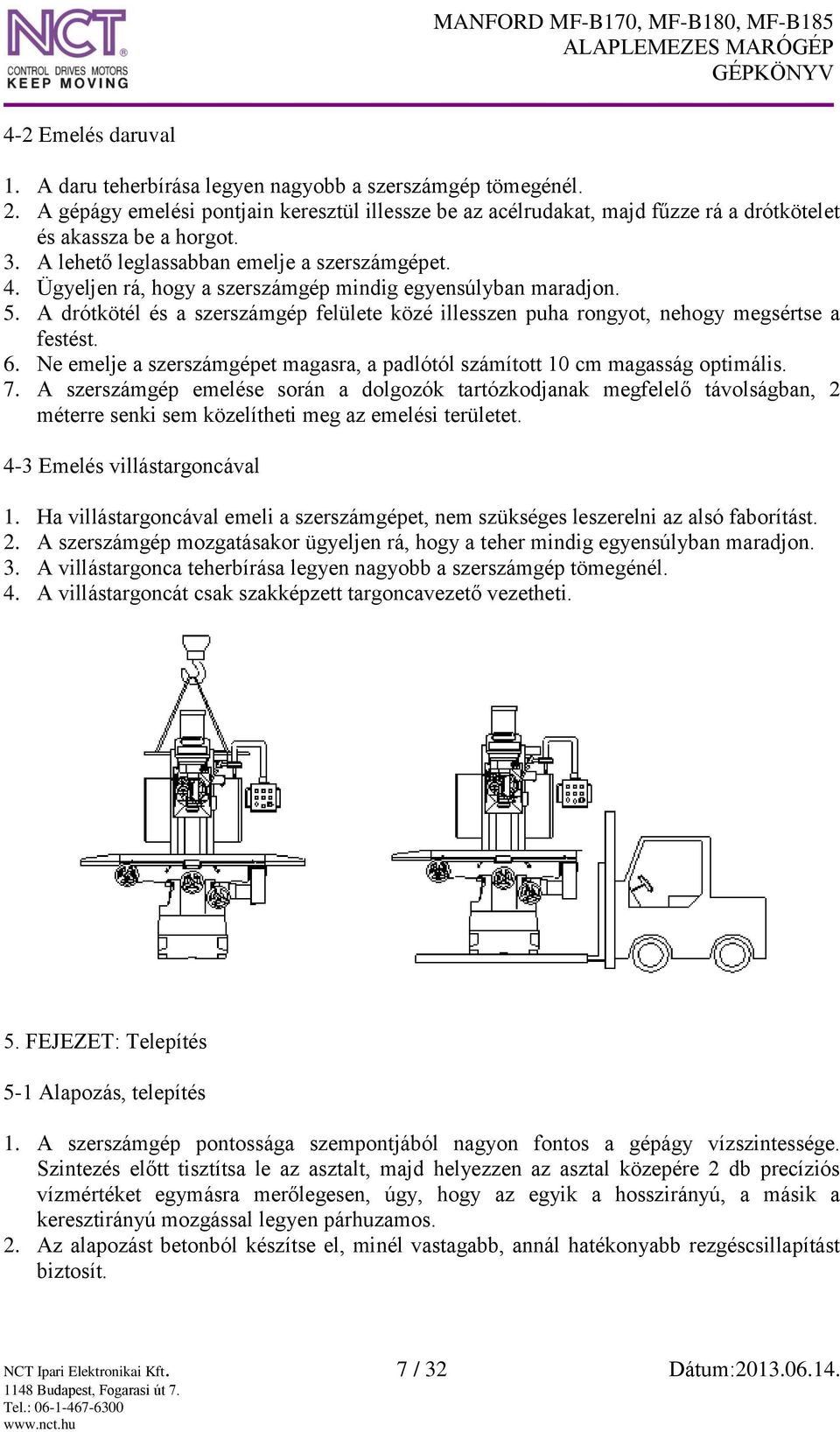

7 4-2 Emelés daruval 1. A daru teherbírása legyen nagyobb a szerszámgép tömegénél. 2. A gépágy emelési pontjain keresztül illessze be az acélrudakat, majd fűzze rá a drótkötelet és akassza be a horgot. 3. A lehető leglassabban emelje a szerszámgépet. 4. Ügyeljen rá, hogy a szerszámgép mindig egyensúlyban maradjon. 5. A drótkötél és a szerszámgép felülete közé illesszen puha rongyot, nehogy megsértse a festést. 6. Ne emelje a szerszámgépet magasra, a padlótól számított 10 cm magasság optimális. 7. A szerszámgép emelése során a dolgozók tartózkodjanak megfelelő távolságban, 2 méterre senki sem közelítheti meg az emelési területet. 4-3 Emelés villástargoncával 1. Ha villástargoncával emeli a szerszámgépet, nem szükséges leszerelni az alsó faborítást. 2. A szerszámgép mozgatásakor ügyeljen rá, hogy a teher mindig egyensúlyban maradjon. 3. A villástargonca teherbírása legyen nagyobb a szerszámgép tömegénél. 4. A villástargoncát csak szakképzett targoncavezető vezetheti. 5. FEJEZET: Telepítés 5-1 Alapozás, telepítés 1. A szerszámgép pontossága szempontjából nagyon fontos a gépágy vízszintessége. Szintezés előtt tisztítsa le az asztalt, majd helyezzen az asztal közepére 2 db precíziós vízmértéket egymásra merőlegesen, úgy, hogy az egyik a hosszirányú, a másik a keresztirányú mozgással legyen párhuzamos. 2. Az alapozást betonból készítse el, minél vastagabb, annál hatékonyabb rezgéscsillapítást biztosít. NCT Ipari Elektronikai Kft. 7 / 32 Dátum:

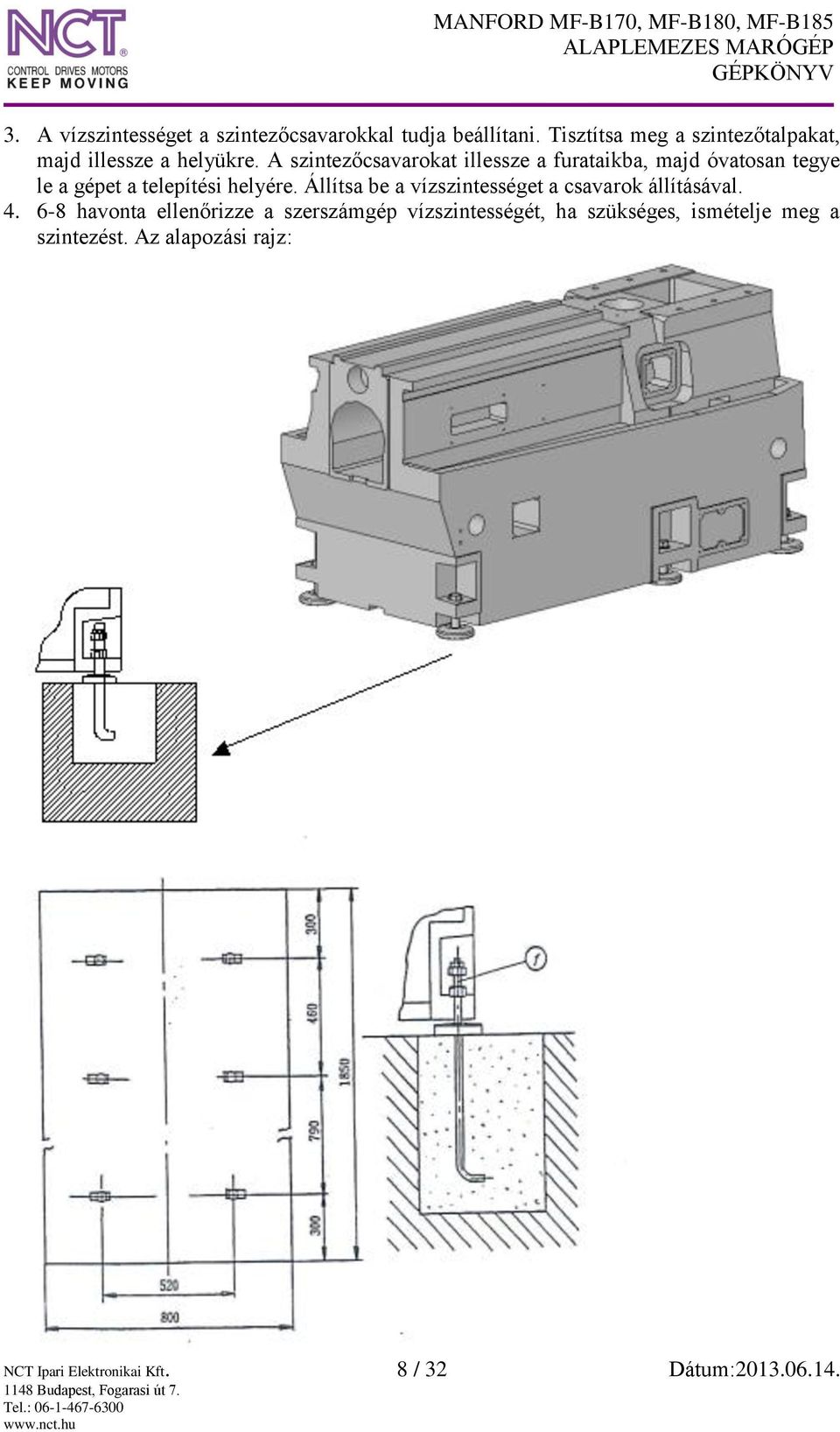

8 3. A vízszintességet a szintezőcsavarokkal tudja beállítani. Tisztítsa meg a szintezőtalpakat, majd illessze a helyükre. A szintezőcsavarokat illessze a furataikba, majd óvatosan tegye le a gépet a telepítési helyére. Állítsa be a vízszintességet a csavarok állításával havonta ellenőrizze a szerszámgép vízszintességét, ha szükséges, ismételje meg a szintezést. Az alapozási rajz: NCT Ipari Elektronikai Kft. 8 / 32 Dátum:

9 5-2 A szerszámgép tisztítása A szerszámgép telepítése és szintezése után tisztítsa meg a szerszámgépet petróleummal átitatott ronggyal, távolítsa el róla a gyárilag felhordott konzerváló anyagot, a mozgó- ill. festetlen felületeket kezelje olajjal. 5-3 Pontossági beállítások Gépágy vízszintességének beállítása 1. Szintezés előtt tisztítsa le az asztalt, majd helyezzen az asztal közepére 2 db precíziós vízmértéket egymásra merőlegesen, úgy, hogy az egyik a hosszirányú, a másik a keresztirányú mozgással legyen párhuzamos. 2. A beállítás előtt csavarja rá az anyát (2) a csavarra (1), egészen a menetes szár tetejéig. Illessze a szintezőtalpakat (3) a furat alá, csavarja be a szintezőcsavarokat a furatba csavarkulccsal, amíg elérik a szintezőtalpakat. A csavarok óramutató szerinti forgatásával emelje meg a szerszámgépet kb. 5 mm-rel. 3. A vízmértékeket az X- és az Y-tengely közepére állítsa be, majd mozgassa az asztalt végig a szánok teljes lökethosszán. Ha a vízmértékek buboréka kívül esik az osztáson, a megfelelő szintezőcsavarok állításával szüntesse meg a hibát. 4. Az újonnan telepített szerszámgép vízszintességét hetente ellenőrizze. Miután az alapozás megszilárdult (kb. 1 hónap), a szintezéseket elég félévente ismételni. NCT Ipari Elektronikai Kft. 9 / 32 Dátum:

10 5-3-2 Főorsó és asztal merőlegességének beállítása 1. Lazítsa ki az orsóházat rögzítő 4 db csavart (1) és a hozzájuk csatlakozó anyákat. A csavarokat nem lehet teljesen kicsavarni, nehogy váratlanul lezuhanjon az orsóház. 2. A szerszámgép pontossági jegyzőkönyvében szereplő tűrésnek megfelelő pontossággal állítsa be a 3. A csavarok (2) állításával tudja pozícionálni az orsóházat, majd húzza meg a rögzítőcsavarokat (1). 4. A rögzítőcsavarok meghúzása előtt és után egyaránt ellenőrizze az orsóház merőlegességét az asztalhoz képest. 5-4 Motor forgásirányának ellenőrzése Hálózati csatlakozás 1. Ellenőrizze a motor kapocsfeszültségét. 2. Ellenőrizze, hogy a kapocstáblán a kábelvégek megfelelően rögzítve vannak. 3. Ellenőrizze a motor földelését. 4. A kábelek csatlakoztatása vagy fázissorrend cseréje előtt mindig kapcsolja le a főkapcsolót Forgásirány ellenőrzése 1. Kapcsolja be a főkapcsolót és a motor kapcsolóját, ellenőrizze a főorsó forgásirányát. Ha az orsóházzal szemben áll, a főorsónak óramutató járása szerint kell forognia. Ha ellentétes irányban forog, cseréljen meg két tetszőleges fázist a motor kapocstábláján. 2. Ugyanígy ellenőrizze a hűtőszivattyú és a mellékhajtás motorjának forgásirányát is. 3. A forgásirány ellenőrzésekor nem szabad szerszámot befogni a főorsóba. 4. A főkapcsoló visszakapcsolása előtt ellenőrizze, hogy minden alkatrészt visszaszerelt. NCT Ipari Elektronikai Kft. 10 / 32 Dátum:

11 6. FEJEZET: A SZERSZÁMGÉP KEZELÉSE 6-1 Orsóház Irányváltó kapcsoló Az irányváltó kapcsolóval a főmotor forgásirányát választhatja ki. A FOR állásban a főorsó előre (óramutató járása szerint) forog, a REV állásban a főorsó hátra (óramutató járásával ellentétesen) forog. A kapcsoló OFF állásában a tápegység ki van kapcsolva Főorsó fékezés A főorsó fékezése előtt tápegységet ki kell kapcsolni, a fenti ábrán látható kar lehúzásával tudja a gépkezelő fékezni a főorsóz, ha a főorsó fordulatszáma 200 ford/perc alatti Szerszámtartó befogása/kioldása 1. Állítsa a főorsót a legmagasabb állásba, majd a behúzórúd csavarját forgassa el óramutató járása szerint, ezzel rögzíti a szerszámtartót, ellentétes irányba forgatva kioldja. A szerszámtartó kivételéhez 3-5 teljes fordulat szükséges. Ezután fakalapáccsal óvatosan üssön rá a behúzórúdra, hogy a főorsókúpból ki lehessen szerelni a szerszámtartót. Forgassa a csavart addig, amíg a szerszámtartó teljesen lejár a főorsókúpról. 2. Ha R8 kúppal rendelkező főorsót használ, a szerszámtartón horony található. A szerszámtartó főorsóba szerelésekor a tartót meg kell forgatni, amíg a főorsó retesze bele nem talál a szerszámtartó hornyaiba Főorsó előtolás 1. Kézi előtolás A kézi előtolás karja az orsóház jobb oldalán található. A kar forgatásával a főorsó a Z- tengely irányú előtolása állítható, összesen 12 fokozatban. A kézi előtolás kapcsolásához az ábrán látható (4) előtolás választókart állítsa A pozícióba. 2. Kézi finomelőtolás NCT Ipari Elektronikai Kft. 11 / 32 Dátum:

12 A kézi finomelőtolás során a főorsót tudja mozgatni. A kapcsolásához a (2) gépi előtolás kapcsolókarját állítsa OUT azaz kikapcsolt pozícióba, majd a (3) előtolás irányváltó kapcsolót középállásba, azaz semleges pozícióba. A (4) előtolás választókart állítsa B pozícióba, így kapcsolja ki az ejtőcsigás mechanizmust. A főorsót az (5) kézikerék óramutató szerinti forgatásával lefelé mozgathatja. 3. Gépi előtolás (1) Lazítsa ki a (6) főorsó rögzítőkart. (2) Állítsa a (2) gépi előtolás kapcsolókarját IN azaz bekapcsolt pozícióba. Ügyeljen rá, hogy a csigakerék megfelelően kapcsolódjon a főorsó csigájába, csak ezután válassza ki a kívánt előtolást. (3) A gépi előtolást három fokozatban, L, M és H-ba kapcsolhatja. A (7) főorsó előtolás választókarral tudja beállítani. (4) A (4) előtolás választókart állítsa A pozícióba, így kapcsolja be az ejtőcsigás mechanizmust, amely lekapcsolja a beállított löket végén a gépi előtolást. (5) A (8) előtolás irányváltó kart befelé nyomva az előtolás iránya Z- lesz, és fordítva. Középállásban semleges (kikapcsolt) pozícióban van. (6) A löketmélységet a (9) anyával állíthatja be, minden osztás 0,02 mm-t jelöl. Ha a főorsó ütközője (10) eléri a (9) anyát, a (4) kapcsolókar B -ből A -ba kapcsol, így a gépi előtolást lekapcsolja. (7) A gépi előtolást kizárólag álló főorsó esetén szabad bekapcsolni Főorsó fordulatszámváltás Az (1) választókarral tud átkapcsolni az alacsony és magas fordulatszám tartományok között. Ha a kar jobboldalt, elöl van, magas fordulatszám tartományt kapcsol, a főorsón ford/perc közötti fordulatszám állatható be. Ha a kar jobboldalt, hátul van, alacsony fordulatszám tartományt kapcsol, a főorsón ford/perc közötti fordulatszám állatható be. A kar jobb, alsó állása üres állás. (1) A főorsónak nem szabad forognia. (2) Alacsony fordulatszám tartományba kapcsoláskor forgassa meg kézzel a főorsót, hogy a fogaskerekek könnyebben egymásba kapcsolódjanak. (3) Magas fordulatszám tartományba kapcsoláskor fékezze be a főorsó tengelykapcsolóját. Óvatosan forgassa meg a főorsót, majd ha kattanó hangot hall, a tartományt bekapcsolta. NCT Ipari Elektronikai Kft. 12 / 32 Dátum:

13 (4) Az alacsony fordulatszám tartomány forgásiránya ellentétes a magaséval, az irányváltó kapcsolóval tudja a magas fordulatszám tartomány forgásirányát változtatni Fordulatszámváltó kézikerék (1) A kézikereket óramutató irányában forgatva tudja kapcsolni a magasabb fordulatszámot, és fordítva. (2) Fordulatszámot csak a főorsó álló helyzetében szabad váltani. (3) A kapcsolóval nem lehet 3000 ford/percnél magasabb fordulatszámot kapcsolni. (4) Fordulatszám váltásakor ne kapcsolja át hirtelen a fokozatokat, óvja a mechanizmust. (5) Nagyjából percig tart az alacsony fokozatból a magas fokozatba kapcsolás és fordítva. 6-2 Pontossági beállítások Nullázás (1) Lazítsa meg a nóniusztárcsa zögzítőanyát (1) (2) Forgassa a nóniusztárcsát (2) a nullpozícióba. (3) Húzza meg a nóniusztárcsa zögzítőanyát (1) NCT Ipari Elektronikai Kft. 13 / 32 Dátum:

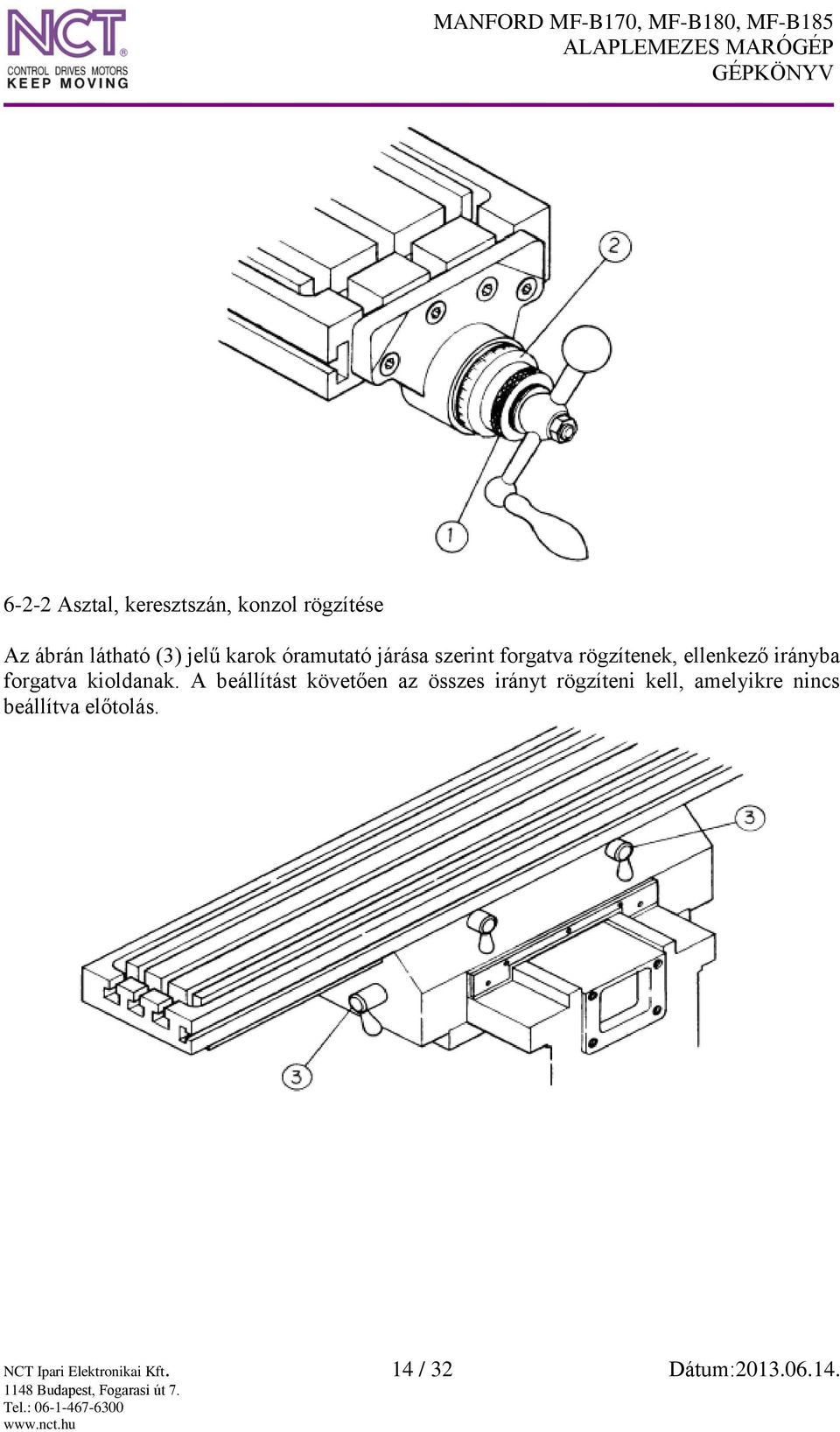

14 6-2-2 Asztal, keresztszán, konzol rögzítése Az ábrán látható (3) jelű karok óramutató járása szerint forgatva rögzítenek, ellenkező irányba forgatva kioldanak. A beállítást követően az összes irányt rögzíteni kell, amelyikre nincs beállítva előtolás. NCT Ipari Elektronikai Kft. 14 / 32 Dátum:

15 7. FEJEZET: HIBAELHÁRÍTÁS Hiba Valószínű oka Megoldás Fúróorsó előtolása pontatlan. Fúróorsó rögzítőrúd nincs kioldva. Oldja ki a fúróorsó rögzítőrudat. Főorsó nincs befékezve. Féktárcsa elkopott. Cserélje ki a féktárcsát. Főorsó leáll. 1. Kapcsoló kontakthibás. 2. Hajtószíj megnyúlt. 3. Főmotor meghibásodott. 4. Tartományváltó kar üresben van. 1. Ellenőrizze a kapcsolót. 2. Feszítse meg vagy cserélje ki a szíjat. 3. Javítsa meg vagy cserélje ki a motort. 4. Kapcsolja a kart a kívánt állásba. Fúróorsó nem tér vissza alaphelyzetbe. Visszahúzó rugó eltört. Cserélje ki a visszahúzó rugót. Főorsó forgásiránya nem Főorsó irányváltó kapcsoló Kösse át a helyes forgásirány megfelelő. Asztal fel/le és előre/hátra előtolása pontatlan. rosszul van bekötve. 1. Lejtős állítóléc túl laza vagy túl szoros. 2. Mozgatóorsó és anya kapcsolat nem pontos. 3. Csúszófelületek nincsenek megkenve. Rezgés megmunkálás közben. 1. Szerszámgép telepítése nem megfelelő 2. Technológiai paraméterek nem megfelelők. szerint. 1. Állítsa be megfelelően a lejtős állítólécet. 2. Állítsa be az orsó-anya kapcsolatot. 3. Ellenőrizze a kenőrendszer vezetékeit és a szivattyút. 1. Ellenőrizze az alapozást és a vízszintességet. 2. Válassza meg a technológiának, munkadarabnak, szerszámnak megfelelő forgácsolósebességet és előtolást. NCT Ipari Elektronikai Kft. 15 / 32 Dátum:

16 7-1 Főmotor leszerelése (1) Kapcsolja be a legkisebb fordulatszámot és indítsa el a motort. (2) Kapcsolja ki a tápegységet és húzza ki a csatlakozót a hálózatból. (3) Szerelje ki a motor szíjtárcsa fedelet (B) rögzítő 3 db csavart (C). (4) A hajtószíj burkolat (D) és a motor szíjtárcsa fedél (B) közötti 2 db furatba illesszen 2 db csavarhúzót és szerelje le a motor szíjtárcsa fedelet (B). (5) Csavarja be a 2 db csavart (M6 x 70) (F) a motor lépcsős szíjtárcsájába (G), így azt nekiszorítja a sebességváltó rugónak (H) és ki lehet szerelni a biztosítógyűrűt (K) és a motor lépcsős szíjtárcsát (G). (6) Lazítsa meg a 2 db csavart (L) a motor leszereléséhez. (7) Felszerelés: húzza hátra a szíjat (N), így a motor lépcsős szíjtárcsát a legmagasabb pozícióba húzza. Az egységeket a leszereléssel ellentétes sorrendben szerelje vissza. Szerelje fel a motor lépcsős szíjtárcsát (G) és a biztosítógyűrűt (K). Szerelje ki az M6x70 csavarokat (F) a sebességváltó rugó (H) kioldásához, majd szerelje vissza a csapágyat (B) és a fedelet (B). NCT Ipari Elektronikai Kft. 16 / 32 Dátum:

17 7-2 Főorsó hajtószíj cseréje (1) Szerelje le a főmotort. (2) Szerelje ki a behúzórudat (P). (3) Szerelje le a 4 db csavart (S), 2 db segítségével a leszerelő furatba csavarva szerelje le a felső csapágyházat (R). (4) Szerelje le a sebességváltó burkolat (T) 2 db csavarját (U) és szerelje ki a perselyeket (V). (5) Szerelje ki a 6 db csavart (W) és szerelje le a fogaskerékházat (D). (6) A hajtószíj cseréjét követően az alkatrészeket szerelje vissza fordított sorrendben. NCT Ipari Elektronikai Kft. 17 / 32 Dátum:

18 7-3 Fékbetét cseréje (1) Szerelje le a főmotort. (2) Szerelje le a felső hajtóműházat. (3) Szerelje ki a (1) csavart a csapágyházból és szerelje ki a főorsó szíjtárcsákat (2). Ezután cserélje ki a fékbetéteket (3). (4) A fékbetétek cseréjét követően az alkatrészeket szerelje vissza fordított sorrendben. NCT Ipari Elektronikai Kft. 18 / 32 Dátum:

19 7-4 Fogazottszíj cseréje (1) Szerelje le a főmotort és szerelje le a felső hajtóműházat. (2) Szerelje le a csavart (3), szerelje le a fékállványt (4) majd cserélje ki a fogazottszíjat (5). (3) A fogazottszíj cseréjét követően az alkatrészeket szerelje vissza fordított sorrendben. NCT Ipari Elektronikai Kft. 19 / 32 Dátum:

20 7-5 Ékszíj beállítása (1) Oldja ki a rögzítőkart (1). (2) Húzza előre a kézikart (2), a motor előre fog mozogni és a szíjat kilazítja. (3) Állítsa be a szíjat a szíjtárcsa megfelelő hornyába a kívánt fordulatszám beállításához. (4) Ha a szíj a megfelelő horonyban van, tolja hátra a kézikart (2), így a szíjat megfeszíti. (5) Húzza meg a rögzítőkart (1). NCT Ipari Elektronikai Kft. 20 / 32 Dátum:

21 7-6 Mozgatóorsó holtjátékának kompenzálása Bizonyos üzemidő után a mozgatóorsó és az anya közötti holtjáték megnő. Ezért az anyát megfelelően elő kell feszíteni a pozícionálási pontosság biztosítása érdekében Keresztirányú mozgatóorsó beállítása (1) Forgassa a kézikart (1) óramutató járásával ellentétes irányba, mozgassa a szánt legelőre (a konzol vezetékétől a legmesszebbre). (2) Szerelje ki a 2 db illesztőszeget (3) a mellső csapágybakról (2) és szerelje ki a 4 db csavart (4). (3) Támassza meg a mellső csapágybakot (2) és forgassa el óramutató járása szerint a kézikart (1), ekkor a csapágybak elválik a konzolról bizonyos távolságra. A távolság legyen nagyobb, mint az idomszer hossza. (4) Illessze be az idomszer nagyobbik méretét a konzolba és forgassa el a rögzítőanyát (5) egy teljes fordulattal óramutató járásával ellentétesen. Fordítsa meg az idomszert és a kisebbik méretét illessze be a konzolba. Forgassa el az anyát (6) óramutató járása szerint majd rögzítse. (5) Forgassa el a kézikart (1) óramutató járása szerint, majd óramutató járásával ellentétesen, mindkét esetben 3 vagy 4 osztásnyit a tárcsán (ez 0,06 mm illetve 0,08 mm elmozdulást jelent). Húzza meg a rögzítőanyát (5). (6) Forgassa a mozgatóorsót a óramutató járásával ellentétes irányba, amíg a mellső csapágybak eléri a konzolt. Szerelje be a 2 db illesztőszeget (3) és rögzítse a csapágybakot a 4 db csavarral (4). NCT Ipari Elektronikai Kft. 21 / 32 Dátum:

22 7-6-2 Hosszirányú mozgatóorsó beállítása (1) Mozgassa az asztalt a szán közepére. (2) Illessze be az idomszer nagyobbik méretét a szán bal oldalába. Forgassa el a rögzítőanyát (1) egy teljes fordulattal óramutató járásával ellentétesen. Fordítsa meg az idomszert és a kisebbik méretét illessze be ugyanoda, majd forgassa el a mozgatóorsó állítóanyát (2) óramutató járása szerint. (3) Forgassa el a kézikart (3) óramutató járása szerint, majd óramutató járásával ellentétesen, mindkét esetben 3 vagy 4 osztásnyit a tárcsán (ez 0,06 mm illetve 0,08 mm elmozdulást jelent). Húzza meg a rögzítőanyát (1). NCT Ipari Elektronikai Kft. 22 / 32 Dátum:

23 7-7 Vezetékek holtjátékának kompenzálása Bizonyos üzemidő után a kopás miatt a vezetékek közötti holtjáték megnő. A holtjátékot a lejtős állítólécek beállításával lehet kompenzálni, így a szerszámgép pozícionálási pontossága bizonyos határokon belül javítható a vezetékek cseréje nélkül Asztal állítólécek beállítása (1) Oldja ki a rögzítőkart (1). (2) Tisztítsa meg a vezetékek csúszófelületeit, majd kenje meg szánkenő olajjal. (3) Csavarhúzóval állítsa be mindkét vezetéken a lejtős állítóléceket (2). (4) Ha a alfejezetben szereplő (3) kézikar túl könnyen jár, lazítsa meg kissé a jobb oldali lejtős állítóléc csavarját és húzza meg kissé a bal oldali lejtős állítóléc csavarját. Forgassa meg a kézikart, ellenőrizze, mennyire jár nehezen, illetve mozgás holtjátékát. Ellenkező esetben, ha a kézikar szorul, húzza meg a jobb oldali lejtős állítóléc csavarját és lazítsa meg a bal oldali lejtős állítóléc csavarját. Ismételje meg a beállításokat, amíg nem lesz pontos, holtjáték nélküli a mozgás. Ha a lejtős állítóléc annyira elkopott, hogy már nem sikerül a holtjátékot kompenzálni az állításával, cserélje ki. NCT Ipari Elektronikai Kft. 23 / 32 Dátum:

24 7-7-2 Keresztszán állítóléc beállítása A keresztszán vezetékének lejtős állítóléce a keresztszán bal oldala és a konzol fecskefarkas vezetéke között helyezkedik el. A beállítás menete a következő: (1) Oldja ki a keresztszán rögzítőkart (1). (2) Mozgassa a keresztszánt a konzol elejére. (3) Szerelje le a keresztszán vezetéktörlő felfogóját (2). (4) Tisztítsa meg a vezetékek csúszófelületeit, majd kenje meg szánkenő olajjal. (5) Csavarhúzóval állítsa be a vezetéken a lejtős állítólécet (3). (6) A alfejezet lépései szerint kompenzálja a holtjátékot. (7) A beállítás után szerelje vissza a vezetéktörlő felfogót (2) a keresztszánra. NCT Ipari Elektronikai Kft. 24 / 32 Dátum:

25 7-7-3 Konzol állítóléc beállítása A konzol vezetékének lejtős állítóléce a konzol bal oldala és az állvány fecskefarkas vezetéke között helyezkedik el. A beállítás menete a következő: (1) Oldja ki a konzol rögzítőkart (1). (2) Szerelje le a konzol vezetéktörlő felfogóját (2). (3) Tisztítsa meg a vezetékek csúszófelületeit, majd kenje meg szánkenő olajjal. (4) Emelje a konzolt a legmagasabb pozícióba. (5) Csavarhúzóval állítsa be a vezetéken a lejtős állítólécet (3). (6) A alfejezet lépései szerint kompenzálja a holtjátékot. (7) A beállítás után szerelje vissza a vezetéktörlő felfogót (2). NCT Ipari Elektronikai Kft. 25 / 32 Dátum:

26 8. FEJEZET: KARBANTARTÁS Ha a szerszámgép rendszeres karbantartását elhanyagolja, a gép élettartama nagymértékben lecsökken, a megmunkálási pontosság és a termelékenység romlik. A szerszámgép kezelése mellett a karbantartás is alapvető fontosságú. 8-1 Naponta elvégzendő karbantartási munkálatok (1) Ellenőrizze a szivattyú kézikarjánál található kémlelőnyíláson az olajszintet, a jelzés felett kell lennie az olajnak. (2) A kenési pontokat a 8-4 fejezet utasításai szerint kenje meg. (3) Műszak előtt végezzen 5 perc bejáratást megmunkálás előtt. (4) Műszak után tisztítsa meg az asztal és a vezetékek felszínét, távolítsa el a forgácsokat és kenje meg a festetlen felületeket. (5) Műszak után ellenőrizze, hogy minden kapcsoló üres állásban van, minden mozgó gépelem alaphelyzetben áll, a szerszámot szerelje ki a főorsóból. (6) Műszak után állítsa vissza az orsóházat függőleges pozícióba, ha esetleg elfordította volna. 8-2 Havonta elvégzendő karbantartási munkálatok (1) Ellenőrizze a csúszóvezetékek állapotát, a szánok mozgását. Ha a szánok mozgása nem egyenletes, kenje meg a vezetékeket kézi olajzással, illetve távolítsa el a szennyeződéseket a csúszófelületekről. (2) Ellenőrizze a mozgatóorsó és az anya közötti holtjátékot, ha szükséges, a 7-6 fejezetben leírtak szerint kompenzálja. (3) Ellenőrizze a fúróorsó rögzítőkart és a csúszófelületek állapotát. Ha a fúróorsó rögzítőkar kikopik, cserélje ki a reteszelését. 8-3 Negyedévente elvégzendő karbantartási munkálatok (1) Ellenőrizze a fék működését és a hajtószíj állapotát. Ha a fékhatás gyenge, cserélje ki a fékbetéteket a 7-3 fejezet szerint. Ha a fogazottszíj sérült, megnyúlt, cserélje ki a szíjat a 7-4 fejezet szerint. (2) Ellenőrizze az asztal vízszintességét és az orsóház függőlegességét. Ha az orsóház nem merőleges az asztalhoz képest, állítsa be az alfejezetben leírtak szerint. A beállításkor ne lazítsa ki teljesen az orsóház csavarjait. (3) Ellenőrizze a szerszámgép működését. (4) Végezze el az előírt olajcseréket, csak a fáradt olaj teljes eltávolítását követően töltse fel az adott kenési pontot friss olajjal. (5) Cserélje ki a fogyóalkatrészeket. NCT Ipari Elektronikai Kft. 26 / 32 Dátum:

27 8-4 Kenés Orsóház kenése Kenőanyag Mennyiség Időköz Kenési pont 1 ESSO FEBIS K53 Tele (tartálynyi) Kétnaponta Orsóház és fúróorsó kenési pontjai 2 SHELL TONNA 33 Tele (tartálynyi) Naponta 3 R68 kenőolaj Tele (tartálynyi) Háromnaponta Orsóház belső kenőpontok 4 Általános gépzsír Havonta kétszer Hajtóműház NCT Ipari Elektronikai Kft. 27 / 32 Dátum:

28 8-4-2 Egyéb kenési pontok (1) Kenési pontok: asztal, keresztszán, konzol, vezetékek csúszófelületei, mozgatóorsók kenése a kenőszivattyú kézi működtetésével. (2) Naponta 3-5 alkalommal kell kenni, minden esetben kétszer. (3) Ajánlott kenőolajok: ESSO FEBIS K53 SHELL TONNA FEJEZET: FIGYELMEZTETŐ JELZÉSEK 9-1 Tilos a munkadarabhoz vagy az asztalhoz nyúlni, amíg a főorsó meg nem állt! Szerszámcsere előtt kapcsolja le a tápegységet! 9-2 Az emelőkar használata előtt és után ellenőrizze, hogy a tengelykapcsolót a biztonsági rugó szétválasztotta! 9-3 Ügyeljen a hajtómű és a főorsó pontos futására. 9-4 Ügyeljen a hajtómű és a főorsó pontos futására. 9-5 Az elektromos egységeken megtalálható ez az ábra. A leszerelésük előtt kapcsolja le a tápegységet és húzza ki a hálózatból a csatlakozót. A villamosszekrény ajtó nyitásakor a megszakító a tápegységet automatikusan lekapcsolja. NCT Ipari Elektronikai Kft. 28 / 32 Dátum:

29 NCT Ipari Elektronikai Kft. 29 / 32 Dátum:

30 10. FEJEZET: KENÉSI ÁBRA 10-1 Orsóház kenési ábra NCT Ipari Elektronikai Kft. 30 / 32 Dátum:

31 10-2 Keresztszán kenési ábra NCT Ipari Elektronikai Kft. 31 / 32 Dátum:

32 10-3 Gépágy kenési ábra NCT Ipari Elektronikai Kft. 32 / 32 Dátum:
