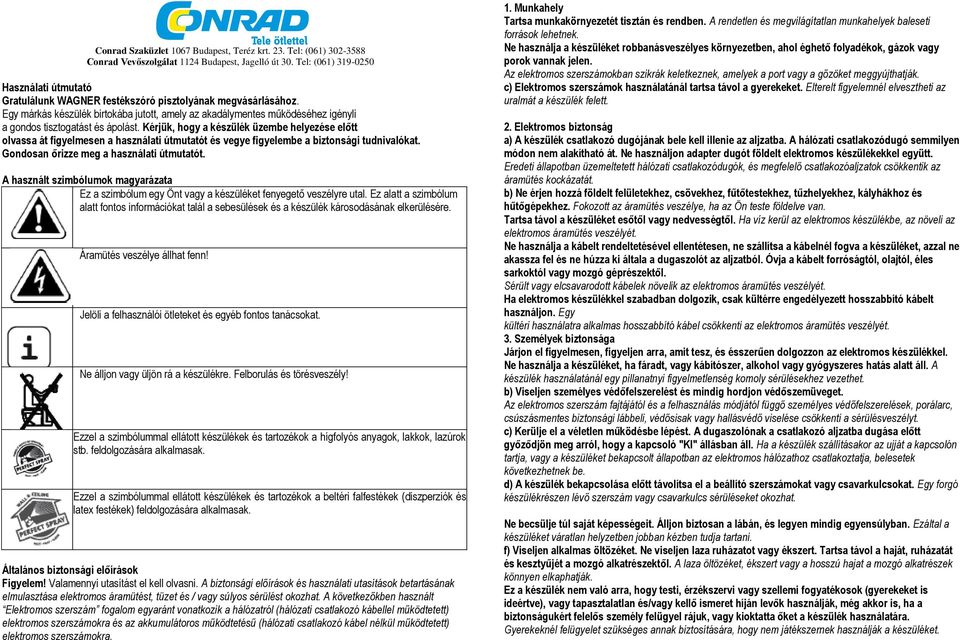

1 Conrad Szaküzlet 1067 Budapest, Teréz krt. 23. Tel: (061) Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: (061) Használati útmutató Gratulálunk WAGNER festékszóró pisztolyának megvásárlásához. Egy márkás készülék birtokába jutott, amely az akadálymentes működéséhez igényli a gondos tisztogatást és ápolást. Kérjük, hogy a készülék üzembe helyezése előtt olvassa át figyelmesen a használati útmutatót és vegye figyelembe a biztonsági tudnivalókat. Gondosan őrizze meg a használati útmutatót. A használt szimbólumok magyarázata Ez a szimbólum egy Önt vagy a készüléket fenyegető veszélyre utal. Ez alatt a szimbólum alatt fontos információkat talál a sebesülések és a készülék károsodásának elkerülésére. Áramütés veszélye állhat fenn! Jelöli a felhasználói ötleteket és egyéb fontos tanácsokat. Ne álljon vagy üljön rá a készülékre. Felborulás és törésveszély! Ezzel a szimbólummal ellátott készülékek és tartozékok a hígfolyós anyagok, lakkok, lazúrok stb. feldolgozására alkalmasak. Ezzel a szimbólummal ellátott készülékek és tartozékok a beltéri falfestékek (diszperziók és latex festékek) feldolgozására alkalmasak. Általános biztonsági előírások Figyelem! Valamennyi utasítást el kell olvasni. A biztonsági előírások és használati utasítások betartásának elmulasztása elektromos áramütést, tüzet és / vagy súlyos sérülést okozhat. A következőkben használt Elektromos szerszám fogalom egyaránt vonatkozik a hálózatról (hálózati csatlakozó kábellel működtetett) elektromos szerszámokra és az akkumulátoros működtetésű (hálózati csatlakozó kábel nélkül működtetett) elektromos szerszámokra. 1. Munkahely Tartsa munkakörnyezetét tisztán és rendben. A rendetlen és megvilágítatlan munkahelyek baleseti források lehetnek. Ne használja a készüléket robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak jelen. Az elektromos szerszámokban szikrák keletkeznek, amelyek a port vagy a gőzöket meggyújthatják. c) Elektromos szerszámok használatánál tartsa távol a gyerekeket. Elterelt figyelemnél elvesztheti az uralmát a készülék felett. 2. Elektromos biztonság a) A készülék csatlakozó dugójának bele kell illenie az aljzatba. A hálózati csatlakozódugó semmilyen módon nem alakítható át. Ne használjon adapter dugót földelt elektromos készülékekkel együtt. Eredeti állapotban üzemeltetett hálózati csatlakozódugók, és megfelelő csatlakozóaljzatok csökkentik az áramütés kockázatát. b) Ne érjen hozzá földelt felületekhez, csövekhez, fűtőtestekhez, tűzhelyekhez, kályhákhoz és hűtőgépekhez. Fokozott az áramütés veszélye, ha az Ön teste földelve van. Tartsa távol a készüléket esőtől vagy nedvességtől. Ha víz kerül az elektromos készülékbe, az növeli az elektromos áramütés veszélyét. Ne használja a kábelt rendeltetésével ellentétesen, ne szállítsa a kábelnél fogva a készüléket, azzal ne akassza fel és ne húzza ki általa a dugaszolót az aljzatból. Óvja a kábelt forróságtól, olajtól, éles sarkoktól vagy mozgó géprészektől. Sérült vagy elcsavarodott kábelek növelik az elektromos áramütés veszélyét. Ha elektromos készülékkel szabadban dolgozik, csak kültérre engedélyezett hosszabbító kábelt használjon. Egy kültéri használatra alkalmas hosszabbító kábel csökkenti az elektromos áramütés veszélyét. 3. Személyek biztonsága Járjon el figyelmesen, figyeljen arra, amit tesz, és ésszerűen dolgozzon az elektromos készülékkel. Ne használja a készüléket, ha fáradt, vagy kábítószer, alkohol vagy gyógyszeres hatás alatt áll. A készülék használatánál egy pillanatnyi figyelmetlenség komoly sérülésekhez vezethet. b) Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. Az elektromos szerszám fajtájától és a felhasználás módjától függő személyes védőfelszerelések, porálarc, csúszásmentes biztonsági lábbeli, védősisak vagy hallásvédő viselése csökkenti a sérülésveszélyt. c) Kerülje el a véletlen működésbe lépést. A dugaszolónak a csatlakozó aljzatba dugása előtt győződjön meg arról, hogy a kapcsoló "KI" állásban áll. Ha a készülék szállításakor az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állapotban az elektromos hálózathoz csatlakoztatja, belesetek következhetnek be. d) A készülék bekapcsolása előtt távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Egy forgó készülékrészen lévő szerszám vagy csavarkulcs sérüléseket okozhat. Ne becsülje túl saját képességeit. Álljon biztosan a lábán, és legyen mindig egyensúlyban. Ezáltal a készüléket váratlan helyzetben jobban kézben tudja tartani. f) Viseljen alkalmas öltözéket. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol a haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza öltözéket, ékszert vagy a hosszú hajat a mozgó alkatrészek könnyen elkaphatják. Ez a készülék nem való arra, hogy testi, érzékszervi vagy szellemi fogyatékosok (gyerekeket is ideértve), vagy tapasztalatlan és/vagy kellő ismeret híján levők használják, még akkor is, ha a biztonságukért felelős személy felügyel rájuk, vagy kioktatta őket a készülék használatára. Gyerekeknél felügyelet szükséges annak biztosítására, hogy nem játékszernek használják a készüléket.

2 4. Az elektromos szerszámok gondos kezeléséhez a) Ne terhelje túl a készüléket. A munkájához annak megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszámmal az adott teljesítmény tartományban jobban és biztonságosabban dolgozik. b) Ne használjon hibás kapcsolójú elektromos szerszámot. Egy be- vagy ki nem kapcsolható elektromos szerszám veszélyes és meg kell javíttatni. c) Mielőtt állítana a készüléken, rajta tartozékot cserélne, vagy a készüléket félrerakná, húzza ki a csatlakozódugót a dugaszaljból. Ezzel megakadályozza a készülék véletlen beindulását. d) A használaton kívüli elektromos szerszámokat tárolja a gyerekek elérhetőségén kívül. Ne engedje át a készülék használatát olyan személyeknek, akik abban nem járatosak vagy a jelen útmutatót nem olvasták. Elektromos szerszámok veszélyesek, ha gyakorlatlan személyek használják. e) Ápolja gondosan a készüléket. Ellenőrizze, hogy a mozgó alkatrészei kifogástalanul működnek, nem szorulnak, nincsenek eltörve, vagy nem sérültek annyira, hogy az a készülék működését befolyásolja. A sérült alkatrészeket a készülék használata előtt javíttassa meg. Sok balesetet okoznak a rosszul ápolt elektromos szerszámok. f) Az elektromos szerszámot, tartozékait, szerszám betéteit stb. a jelen utasításnak és a speciális készüléktípusra vonatkozó előírásnak megfelelően kell használni. E mellett vegye figyelembe a munkakörülményeket és a végrehajtandó feladatot. Az elektromos szerszámoknak a rendeltetéstől eltérő használata veszélyes helyzeteket hozhat létre. 5. Szerviz A készüléket csak képzett szakemberrel és eredeti alkatrészekkel javíttassa. Ezzel gondoskodik arról, hogy fennmarad készüléke biztonsága. Ha a készülék hálózati kábele sérült, a veszélyek elkerülése érdekében a gyártó, a hivatalos márkaszerviz, vagy egy megfelelően szakképzett személy által kell kicseréltetni. A szórópisztolyok biztonsági tudnivalói VIGYÁZAT! ROBBANÁSVESZÉLY! Az alapkészülékben nem szabad 21 C alatti lobbanáspontú anyagot tartani! Az anyagokat csak légmentesen tárt edényekben szabad az alapkészülékben tartani! Az alapkészülékből kifolyt anyagot azonnal el kell távolítani és a használat előtt hagyni kell teljesen kiszáradni! A működés alatt nem szabad oldószertartalmú anyagot az alapkészülékben tárolni! Figyelem! Légzésvédő eszközök viselete: A festék ködök és oldószergőzök károsak az egészségre. Csak jól szellőzött helyiségben vagy mesterséges szellőzés mellett dolgozzon. Ajánlott a munkaruha, védőszemüveg, hallásvédelem és kesztyű viselete. Figyelem! Balesetveszély! A porlasztott sugarat ne irányítsa emberre vagy állatra. A szórópisztollyal csak 21 C feletti lobbanáspontú lakkokat és oldószereket szabad fújni (lásd az anyag fémdobozán lévő adatokat). A II és A III veszélyességi osztályba tartozóak megengedettek. A szórópisztolyt nem szabad éghető anyagok szórására használni. A szórópisztolyt nem szabad 21 C alatti lobbanáspontú oldószerrel tisztítani. Ügyeljen a szórt anyagokból kiinduló veszélyekre és vegye figyelembe a dobozon elhelyezett feliratokat és a termék gyártója által megadott utasításokat. Ne szórjon semmilyen anyagot, amelynek veszélyességét nem ismeri. A robbanásveszélyre vonatkozó rendelet hatálya alá tartozó üzemekben nem szabad szórópisztolyt használni. A szórási munkáknál a robbanásveszély elkerülésére jó természetes vagy mesterséges szellőzésről kell gondoskodni. A szórásnál a közelben nem lehetnek tűzforrások, nyílt láng, égő cigaretta, szikra, izzó huzalok és forró felületek. Ügyeljen arra, hogy a készülék ne szívhasson be oldószer gőzöket. Ne szórjon a készülékre! A szórópisztoly nem játék. Ezért ne hagyja, hogy gyerekek játszanak vagy babrálják a szórópisztolyt. A szórópisztolyon végzett minden munka előtt a hálózati csatlakozót az aljzatból ki kell húzni. Fedje le a nem beszórandó felületeket. A munkánál vegye figyelembe, hogy a szél a festék-ködöt nagy távolságra képes elvinni és ezzel kárt képes okozni. A készüléket csak működőképes szeleppel szabad működtetni. Ha festék kerül a levegő kiegyenlítő csőbe 11A, Pos. 14) a készüléket nem szabad tovább használni! A levegő összekötő csövet, szelepet és a membránt le kell szerelni, meg kell tisztítani és szükség esetén a membránt kell cserélni. A szórópisztolyt ne fektesse le. A készülék hőbiztosítékkal van ellátva, amely a készüléket túlhevülés esetén lekapcsolja. Ebben az esetben a készüléket ki kell kapcsolni, a hálózati csatlakozót ki kell húzni és a készüléket legalább 30 percig hagyni kell lehűlni.. Meg kell szűntetni a túlhevülés okát, pl. a megtört tömlőt, elszennyeződött légszűrőt, lefedett légbeszívó nyílásokat. Az eredeti WAGNER tartozékokkal és tartalék alkatrészekkel van biztosítva, az összes biztonsági előírás betartása. Műszaki adatok Max. viszkozitás 170 DIN-s Max. Szállított mennyiség: beltéri festéknél 375 ml/perc lakkoknál, lazúroknál, stb. 200 ml/perc Feszültség V váltó teljesítményfelvétel 570 W Porlasztási teljesítmény 130 W Kettős szigetelés 0 Hangnyomás szint: 80 db(a) Rezgésszint < 2,5 m/s 2 Levegő tömlő hossza 3,5 m Súly kb. 6,3 kg Leírás (1+2 ábra) 1) Levegő terelő 2) Dűzni 3) Hollandi anya 4) Perfect Spray szóró feltét 5) Elsütő billentyű 6) Anyagmennyiség szabályozás 7) Pisztoly markolat 8) Levegőmennyiség szabályozás 9) Be / Ki kapcsoló 10) Levegő tömlő 11) Szállító fül 12) Fedél 13) Alsó rész 14) Főkapcsoló 15) Lezárás 16) Festéktartó edény 17) Pisztoly tartó 18) Szelep 19) Levegő kiegyenlítő tömlő 20) Szórófeltét, WallPerfect

3 21) Levegőtömlő csatlakozó 22) Fűtőtest-/részlet szóró- feltét (tartozék) 23) Apró alkatrész lerakó rekesz 24) Légszűrő rekeszfedél 25) Légszűrő 26) Kábel tömszelence 27) Hálózati kábel 28) Légtömlő tartó Leírás (1+2 ábra) 29) Szórófeltét lerakó rekesz 30) Keverő pálca 31) Betöltő tölcsér Alkalmazási területe A W867-el sokféle felületképző anyagot lehet feldolgozni. A felületképző anyagtól függően más szórófeltétet kell használni: Ajánlott hígítás Szóróanyag Lazúrok Fa védő szerek, pácok, olajok, fertőtlenítő szerek, növényvédő-szerek Oldószertartalmú vagy vízzel hígítható lakkfestékek, alapozók, gépkocsi fedőlakkok, átlátszó lazúrok hígítatlanul hígítatlanul 0-10 %-ig hígítandók 2. Ha túl kicsi a szállított mennyiség, lépésről lépésre 5-10% hígítót hozzáadni, amíg a szállított anyagmennyiség megfelel a követelményeknek. b) Beltéri falfestéknél Felületképző anyag Hígfolyós felületképző anyagok, oldószertartalmú és vízzel hígítható lakkfestékek, lazúr festékek, alapozók, 2 komponensű lakkok, átlátszó lakkok, gépkocsi fedőlakkok, pácok és favédőszerek. Szóró feltét Perfect Spray (antracit) A szórásra kerülő, legalább szobahőmérsékletű pl. meleg vízzel hígított anyag jobban szórható. Figyelem! A szórt anyagot ne hevítse 40 C fölé. A mellékelt szóró feltéttel beltéri festékeket hígítatlanul vagy csekély mértékben hígítva lehet szórni. Részletes információt a festékgyártó műszaki adatlapján találnak ( Internetről letölthető). 1. Alaposan keverje fel az anyagot és hígítsa magában az edényben a hígítási javaslatnak megfelelően (a keveréshez célszerű keverő-berendezést használni). Beltéri falfestékek (diszperziók és latex festékek) WallPerfect (fehér) * Feldolgozható felületképző anyagok Beltéri falfesték (diszperziók és latex festékek) oldószeres és vízzel hígítható lakkfestékek, lazúrok, alapozók, kétkomponensű lakkok, átlátszó lakkok, gépkocsi fedőlakkok, pácok és favédőszerek. Nem feldolgozható felületképző anyagok Erősen súroló alkotórészeket tartalmazó anyagok, homlokzati festékek, lúgok és savtartalmú felületképző anyagok. 21 C alatti lobbanáspontú felületképző anyagok A munkaterület előkészítése (beltéri falfestéknél) Fedje le az összes nem beszórandó felületet, illetve távolítsa el ezeket a munkaterületről. A szilikát festékek megmarják az üveg és kerámia felületeket! Valamennyi ilyen felületet feltétlenül teljesen le kell fedni. A felületképző anyagok előkészítése a) Hígfolyós felületképző anyagoknál A mellékelt szóró feltéttel festékek lakkok és lazúrok hígítatlanul vagy enyhén hígítva szórhatók. Részletes információt a festékgyártó műszaki adatlapján találnak ( Internetről letölthető). 1. Keverje fel az anyagot és öntse be a szükséges mennyiséget a festéktartóba. Hígítási ajánlás Szóróanyag Beltéri falfestékek (diszperziók és latex festékek) 10 %-ban hígítani 2. Ha a szállított mennyiség még maximális anyagmennyiség beállításnál is kevés, lépésekben hígítsa 5-10 %-ban, amíg a szállított mennyiség a követelményeinek meg nem felel. Üzembe helyezés Az elektromos hálózatra csatlakozás előtt ellenőrizze, hogy a hálózati feszültség megegyezik-e a géptáblán megadottal. Ne álljon vagy üljön rá a készülékre. Felborulás és törésveszély! 1. A fedél felnyitása előtt a szállító fogantyút hajtsa be a fedélbe. Ehhez a reteszelést két oldalon meg kell nyomni. 2. Nyissa fel a lezárást (1. ábra, pos 15) és hajtsa fel a berendezés fedelét. Nyissa fel a levegő tömlő tartót (2 ábra Pos.28) 28). Vegye ki a levegő tömlőt és csatlakoztassa a légtömlő csatlakozóhoz (3 ábra) 3). A légtömlő tárolót zárja vissza. 3. Tekerje le a hálózati kábelt és a kábelátvezetést csúsztassa be a kialakított nyílásba. (4. ábra) FIGYELEM: A fedelet ne zárja vissza, ha a kábelátvezetés nincs rendesen rögzítve a helyén. A ház különben megsérülhet. 4. Vegye ki a szóró feltétet a tároló rekeszből. Az edényt csavarja le a szórófeltétről 5. Állítsa be a szívócsövet. (5. ábra) A szívócső helyes állása esetén a tartály teljes tartalma maradéktalanul kiszórható. Fekvő tárgyakon végzett munkáknál a felszálló csövet fordítsa előre. (5A ábra) Fej feletti festékszóró munkáknál a felszálló csövet fordítsa hátra. (5b ábra): Mennyezeteken és fekvő tárgyakhoz ajánljuk a 60 cm hosszú HVLP fogantyú meghosszabbítást. Rend. szám: ) 6. A tartályt helyezzük egy papírra és töltsük be az előkészített felületképző anyagot.

4 Az edényt jól csavarjuk fel a szórófeltétre. 7. A pisztoly első részét és a pisztoly markolatát kössük össze egymással. (6 ábra) 8. A készülék fedelét zárja vissza és a szállító fogantyút húzza fel. Ezzel a pisztolytartó hozzáférhetővé válik. 9. A szórópisztolyt a készüléken lévő pisztolytartóba dugja be. 10. A készüléket csak sík és tiszta felületre állítsa. A készülék egyébként port, stb-t szívhat be. 11. Kapcsolja be a készülék főkapcsolóját (1 ábra 14 pos). 12. A szórópisztolyt vegye le a szórópisztoly tartóról és irányítsa a beszórandó tárgyra. 13. Húzza meg a Be/Ki kapcsolót a pisztoly markolaton (ábra 7 pos 2) 2). A szórópisztolyon a felhasználástól és a tárgytól függően három különböző porlasztó sugár alak állítható be. A szóráskép megválasztása 8 A ábra = függőleges, lapos sugár vízszintes festékfelvitelhez 8 B ábra = vízszintes lapos sugár függőleges festékfelvitelhez 8 C ábra = Kerek sugár Sarkokhoz, élekhez valamint nehezen hozzáférhető helyekhez A kívánt szóráskép beállítása 9) Kissé meglazított hollandi anya mellett (1) a levegő kupakot (2) el kell fordítani a kívánt szóráskép ábra irányába (nyíl). Ezután a hollandi anyát újra meg kell húzni. FIGYELEM! Balesetveszély! A levegő csappantyú állításakor sohasem szabad az elsütő billentyűt meghúzni. Anyagmennyiség beállítása 7 ábra, poz.3) Az anyagmennyiséget a ravaszon lévő szabályozó elforgatásával lehet beállítani. - balra forgatva kisebb anyagmennyiség + jobbra forgatva nagyobb anyagmennyiség Levegő mennyiség beállítása 7 ábra, 1 poz.) A szórandó anyag viszkozitástól és a bevonni szándékozott tárgy felületétől függően előnyösen lehet a levegő mennyiséget változtatni. Igen hígfolyós anyagoknál, vizes lazúroknál nem kell a maximális levegő mennyiséggel porlasztani. Itt célszerű a levegő mennyiség csökkentése és ezáltal a porlasztási köd minimalizálása. Ez érvényes kis mennyiségek- és fűtőtestek/részleges lefújására alkalmas feltétre is (tartozék). - balra forgatva kisebb levegőmennyiség + jobbra forgatva nagyobb levegőmennyiség Szórás technika a) Hígfolyós felületképző anyagoknál A festékszórás eredménye nagymértékben függ attól, hogy mennyire volt tiszta és sima a felület a szórás előtt. Ezért a felületet gondosan előkezelni kell és pormentes állapotban kell tartani. A nem befestendő felületeket be kell fedni. A meneteket és hasonlókat a szórandó felületen be kell fedni. Célszerű, egy kartonon vagy hasonló alapon egy szóráspróbát végrehajtani, az optimális szórásképhez az optimális anyag és levegőmennyiség beállítására. Fontos: A szórást mindig a szórt felületen kívül kell elkezdeni és a szórt felületen el kell kerülni a megszakításokat. A szórási mozgást ne a csukló, hanem a kar végezze. Ezzel biztosítható, hogy a szórási művelet alatt mindig azonos a távolság a szórópisztoly és a szórt felület között. A kívánt fúvási szélességtől függően válasszon egy 5-15 cm közötti távolságot. 10 A ábra: HELYES egyenletes a távolság a tárgytól 10 C ábra: HELYTELEN a nem egyenlő távolság egyenlőtlen lakkozást eredményez Mozgassa a szórópisztolyt egyenletesen keresztben vagy fel-le, függően a szóráskép beállítástól. Egyenletes szórópisztoly vezetés egyenletes felületi minőséget ad. A fúvókán és a levegő kupakon lerakódó felületképző anyagot oldószerrel vagy vízzel távolítsa el. b) Beltéri falfestéknél A nem befestendő felületeket be kell fedni. Célszerű, egy kartonon vagy hasonló alapon egy szóráspróbát végrehajtani, az optimális szórásképhez az optimális anyag és levegőmennyiség beállítására. Fontos: A munkát a szórandó felület szélén kell elkezdeni. Először induljon el a mozdulat és csak utána húzza meg a ravaszt. A szórt felület felett ne szakítsa meg a szórást. A festékszóró pisztoly kezelésének megismerésére a készülékhez egyszerű gyakorlatokat tartalmazó gyakorló poszter is van mellékelve. A szórási mozgást ne a csukló, hanem a kar végezze. Ezzel biztosítható, hogy a szórási művelet alatt mindig azonos a távolság a szórópisztoly és a szórt felület között. A szórási sugár szélességének megfelelően válasszon cm közti szórási távolságot (a pisztoly hossza 25 cm). 10 B ábra: HELYES egyenletes a távolság a tárgytól 10 C ábra: HELYTELEN egyenlőtlen távolság miatt egyenlőtlen a festék felvitel Mozgassa a szórópisztolyt egyenletesen keresztben vagy fel-le, függően a szóráskép beállítástól. Egyenletes szórópisztoly vezetés egyenletes felületi minőséget ad. A fúvókán és a levegő elosztón lerakódó felületképző anyagot oldószerrel vagy vízzel távolítsa el. Rossz fedőképességű festéknél vagy igen nedvszívó alapnál keresztirányban vezesse a pisztolyt (13 ábra) 13). i Erős tónusú beltéri falfestékeket legalább kétszer kell felvinni (az első festékréteget először hagyni kell megszáradni). Ezáltal egy jó fedettségű felvitelt kapunk. 4 óránál rövidebb munka-megszakítás A készüléket kapcsolja ki. Hosszabb szünetnél kis időre a levegő kiengedése végett csavarással nyissa fel majd zárja vissza. A munka megszakításakor tisztítsa ki a fúvóka nyílásait. 2 komponensű lakkokkal végzett munkánál a készüléket azonnal meg kell tisztítani. Üzemen kívül helyezés és tisztogatás

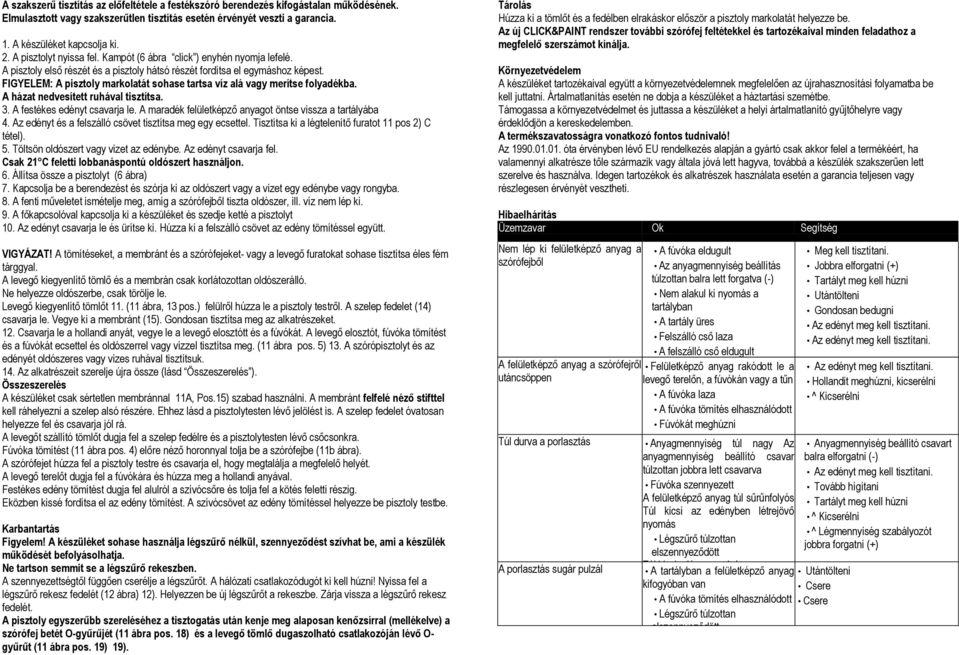

5 A szakszerű tisztítás az előfeltétele a festékszóró berendezés kifogástalan működésének. Elmulasztott vagy szakszerűtlen tisztítás esetén érvényét veszti a garancia. 1. A készüléket kapcsolja ki. 2. A pisztolyt nyissa fel. Kampót (6 ábra click ) enyhén nyomja lefelé. A pisztoly első részét és a pisztoly hátsó részét fordítsa el egymáshoz képest. FIGYELEM: A pisztoly markolatát sohase tartsa víz alá vagy merítse folyadékba. A házat nedvesített ruhával tisztítsa. 3. A festékes edényt csavarja le. A maradék felületképző anyagot öntse vissza a tartályába 4. Az edényt és a felszálló csövet tisztítsa meg egy ecsettel. Tisztítsa ki a légtelenítő furatot 11 pos 2) C tétel). 5. Töltsön oldószert vagy vizet az edénybe. Az edényt csavarja fel. Csak 21 C feletti lobbanáspontú oldószert használjon. 6. Állítsa össze a pisztolyt (6 ábra) 7. Kapcsolja be a berendezést és szórja ki az oldószert vagy a vizet egy edénybe vagy rongyba. 8. A fenti műveletet ismételje meg, amíg a szórófejből tiszta oldószer, ill. víz nem lép ki. 9. A főkapcsolóval kapcsolja ki a készüléket és szedje ketté a pisztolyt 10. Az edényt csavarja le és ürítse ki. Húzza ki a felszálló csövet az edény tömítéssel együtt. VIGYÁZAT! A tömítéseket, a membránt és a szórófejeket- vagy a levegő furatokat sohase tisztítsa éles fém tárggyal. A levegő kiegyenlítő tömlő és a membrán csak korlátozottan oldószerálló. Ne helyezze oldószerbe, csak törölje le. Levegő kiegyenlítő tömlőt 11. (11 ábra, 13 pos.) felülről húzza le a pisztoly testről. A szelep fedelet (14) csavarja le. Vegye ki a membránt (15). Gondosan tisztítsa meg az alkatrészeket. 12. Csavarja le a hollandi anyát, vegye le a levegő elosztótt és a fúvókát. A levegő elosztót, fúvóka tömítést és a fúvókát ecsettel és oldószerrel vagy vízzel tisztítsa meg. (11 ábra pos. 5) 13. A szórópisztolyt és az edényét oldószeres vagy vizes ruhával tisztítsuk. 14. Az alkatrészeit szerelje újra össze (lásd Összeszerelés ). Összeszerelés A készüléket csak sértetlen membránnal 11A, Pos.15) szabad használni. A membránt felfelé néző stifttel kell ráhelyezni a szelep alsó részére. Ehhez lásd a pisztolytesten lévő jelölést is. A szelep fedelet óvatosan helyezze fel és csavarja jól rá. A levegőt szállító tömlőt dugja fel a szelep fedélre és a pisztolytesten lévő csőcsonkra. Fúvóka tömítést (11 ábra pos. 4) előre néző horonnyal tolja be a szórófejbe (11b ábra). A szórófejet húzza fel a pisztoly testre és csavarja el, hogy megtalálja a megfelelő helyét. A levegő terelőt dugja fel a fúvókára és húzza meg a hollandi anyával. Festékes edény tömítést dugja fel alulról a szívócsőre és tolja fel a kötés feletti részig. Eközben kissé fordítsa el az edény tömítést. A szívócsövet az edény tömítéssel helyezze be pisztoly testbe. Karbantartás Figyelem! A készüléket sohase használja légszűrő nélkül, szennyeződést szívhat be, ami a készülék működését befolyásolhatja. Ne tartson semmit se a légszűrő rekeszben. A szennyezettségtől függően cserélje a légszűrőt. A hálózati csatlakozódugót ki kell húzni! Nyissa fel a légszűrő rekesz fedelét (12 ábra) 12). Helyezzen be új légszűrőt a rekeszbe. Zárja vissza a légszűrő rekesz fedelét. A pisztoly egyszerűbb szereléséhez a tisztogatás után kenje meg alaposan kenőzsírral (mellékelve) a szórófej betét O-gyűrűjét (11 ábra pos. 18) és a levegő tömlő dugaszolható csatlakozóján lévő O- gyűrűt (11 ábra pos. 19) 19). Tárolás Húzza ki a tömlőt és a fedélben elrakáskor először a pisztoly markolatát helyezze be. Az új CLICK&PAINT rendszer további szórófej feltétekkel és tartozékaival minden feladathoz a megfelelő szerszámot kínálja. Környezetvédelem A készüléket tartozékaival együtt a környezetvédelemnek megfelelően az újrahasznosítási folyamatba be kell juttatni. Ártalmatlanítás esetén ne dobja a készüléket a háztartási szemétbe. Támogassa a környezetvédelmet és juttassa a készüléket a helyi ártalmatlanító gyűjtőhelyre vagy érdeklődjön a kereskedelemben. A termékszavatosságra vonatkozó fontos tudnivaló! Az óta érvényben lévő EU rendelkezés alapján a gyártó csak akkor felel a termékéért, ha valamennyi alkatrésze tőle származik vagy általa jóvá lett hagyva, továbbá a készülék szakszerűen lett szerelve és használva. Idegen tartozékok és alkatrészek használata esetén a garancia teljesen vagy részlegesen érvényét vesztheti. Hibaelhárítás Üzemzavar Ok Segítség Nem lép ki felületképző anyag a szórófejből A felületképző anyag a szórófejről utáncsöppen A fúvóka eldugult Az anyagmennyiség beállítás túlzottan balra lett forgatva (-) Nem alakul ki nyomás a tartályban A tartály üres Felszálló cső laza A felszálló cső eldugult Felületképző A levegőző furat anyag (12C rakódott ábra) le a levegő eldugult terelőn, a fúvókán vagy a tűn A fúvóka laza A fúvóka tömítés elhasználódott Fúvókát meghúzni Túl durva a porlasztás Anyagmennyiség túl nagy Az anyagmennyiség beállító csavar túlzottan jobbra lett csavarva Fúvóka szennyezett A felületképző anyag túl sűrűnfolyós Túl kicsi az edényben létrejövő nyomás Légszűrő túlzottan elszennyeződött Túl kicsi a légmennyiség A porlasztás sugár pulzál A tartályban a felületképző anyag kifogyóban van A fúvóka tömítés elhasználódott Légszűrő túlzottan elszennyeződött Meg kell tisztítani. Jobbra elforgatni (+) Tartályt meg kell húzni Utántölteni Gondosan bedugni Hollandit meghúzni, kicserélni ^ Kicserélni Anyagmennyiség beállító csavart balra elforgatni (-) Tovább hígítani Tartályt meg kell húzni ^ Kicserélni ^ Légmennyiség szabályozót jobbra forgatni (+) Utántölteni Csere Csere

6 Felületképző anyag megfolyik Túl sok felületképző anyag lett felhordva Anyagmennyiség beállító csavart balra elforgatni (-) Túl sok felületképző anyag köd (túlszórás) Festék a levegő összekötő csőben Túl nagy a távolság a szórt tárgytól? Túl sok felületképző anyag lett felvíve Túl nagy a levegő mennyiség Membrán elszennyeződött Membrán hibás Csökkentse a szórási távolságot Anyagmennyiség beállító csavart balra elforgatni (-) Levegőmennyiség csavart balra elforgatni (-) Membránt meg kell tisztítani Membránt kicserélni szabályozó A készülék nem működik A készülék túlhevült Húzza ki a hálózati csatlakozót, hagyja a készüléket 30 percig lehűlni, a tömlő ne legyen megtörve, légszűrőt ellenőrizni, szívó réseket nem lefedni Nem fed a festék a falon A szóróanyag túl hideg Erősen szívó alap vagy a festéknek rossz a fedőképessége Távolság túl nagy A szóróanyagot felmelegíteni max. 40 C-ig) Keresztirányban szórni (13 ábra) A tárgyhoz közelebbről
