BAS350. Az eredeti használati útmutató fordítása 345 UNI SZALAGFŰRÉSZ GARANCIALEVÉL. Termék: 345 UNI SZALAGFŰRÉSZ Típus: BAS350

Átírás

1 GARANCIALEVÉL 1. Az UNI-MAX által forgalmazott termékekre, az eladás napjától számítva: a Polgári Törvénykönyv rendelkezései alapján 24 hónap; a Kereskedelmi Törvénykönyv rendelkezései alapján 12 hónap garanciát ad. A garancia az anyaghibákra és a gyártási hibákra vonatkozik. Az egyéb, közvetett vagy közvetlen károkozásokért és meghibásodásokért, személyi sérülésekért vagy anyagi károkért nem vállalunk felelősséget. 2. A garancia nem vonatkozik a szakszerűtlen szerelés vagy használat, a túlterhelés, a használati útmutató előírásainak be nem tartása, nem megfelelő alkatrész vagy szerszám használata, illetéktelen személy beavatkozása, vagy nem megfelelő szállítás, illetve mechanikus sérülések miatt bekövetkezett károkra. Bizonyos termékeknél és alkatrészeiknél (például tartozékok, motorok, szénkefék, tömítő elemek és fúvókák stb.) a felhasználás során bekövetkező elhasználódást természetes kopásként kell kezelni, ezért ezekre a garancia nem vonatkozik. 3. A jótállási igény érvényesítéséhez igazolni kell a termék megvásárlását, valamint a garanciára való jogosultságot (a garancia ideje még nem járhat le), a reklamációt a vásárlás helyén kell bejelenteni. E célból, a reklamáció mielőbbi elintézése érdekében azt javasoljuk, hogy nyújtsa be a garancialevelet, melyen szerepel a gyártás és a vásárlás ideje, a gyártási szám (sorozatszám), az eladó bélyegzője és aláírása, illetve mutassa be a vásárlási bizonylatot (számlát stb.). 4. A reklamációt annál az eladónál kell bejelenteni ahol a terméket megvásárolta. A terméket komplett és összeszerelt állapotban kell megküldeni. 5. A garanciaidő a garanciális javítás időtartamával automatikusan meghosszabbodik. A reklamált terméket a hiba részletes leírásával, szabályszerűen becsomagolva (lehetőleg az e célból megőrzött eredeti csomagolásban), a mellékelt és kitöltött garancialevéllel, illetve egyéb, a vásárlást igazoló bizonylattal (számlával stb.) együtt küldje meg javításra. 6. A terméket a szerviz csak tiszta állapotban veszi át. Amennyiben a termék szennyezett, akkor a szerviz az átvételt megtagadhatja, vagy a tisztítás költségeit kiszámlázhatja a gép tulajdonosának. KH TRADING, Kft. Pf. 142 Tel.: 06/40/ Fax: 06/1/ Budapest (csak egy helyi hívás díját fizeti) Nyitvatartási idő: Hétfő - péntek: 8:00-17:00 INTERNET: ertekesites@uni-max.hu sales@uni-max.hu SZERVÍZ UNI-MAX Hlavní Úžice Czech Republic Reklamáció és szerviz: Magyarországi vevőink számára egy reklamációs gyűjtőhelyet üzemeltetünk, hogy minél jobban megkönnyítsük a reklamációs folyamatot. Az árut postán vagy a Trans-o-flex gyűjtőszolgálat segítségével lehet elküldeni a következő címre. A csomagon jól látható módon tüntesse fel: KH Trading begyűjtés Trans-o-flex Hungary Kft. logisztikai központ Heltai Jenő utca 73 Gyál, 2360 Bővebb információért forduljon a magyarországi callcentrum-hoz: ertekesites@uni-max.hu 06/40/ Az eredeti használati útmutató fordítása 345 UNI SZALAGFŰRÉSZ Termék: 345 UNI SZALAGFŰRÉSZ Típus: BAS350 Gyártás időpontja: Javítási bejegyzések: Gyártási szám (sorozatszám): Eladás időpontja, bélyegző, aláírás: BAS350

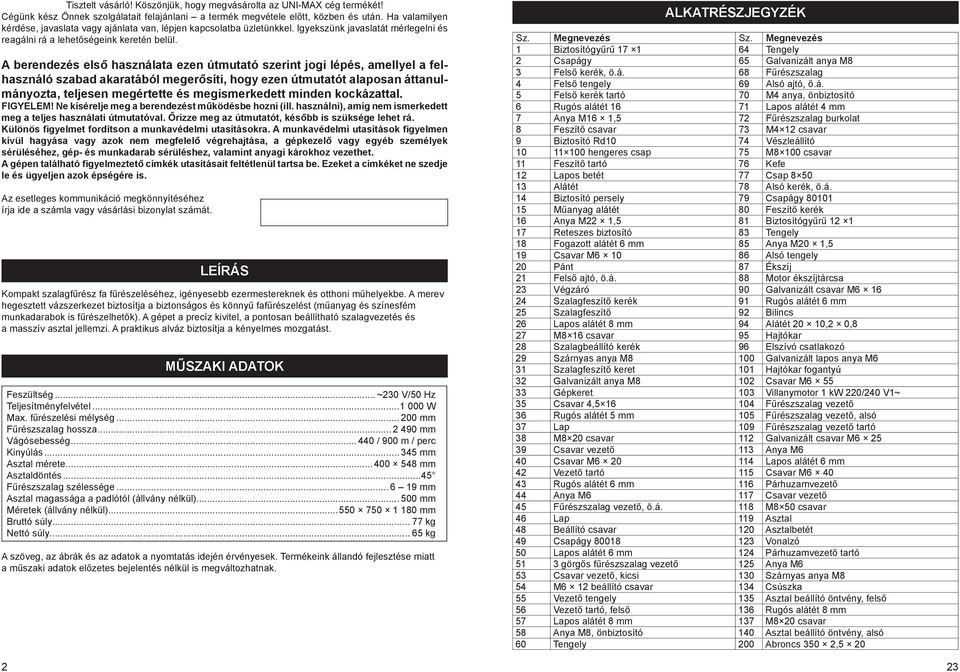

2 Tisztelt vásárló! Köszönjük, hogy megvásárolta az UNI-MAX cég termékét! Cégünk kész Önnek szolgálatait felajánlani a termék megvétele előtt, közben és után. Ha valamilyen kérdése, javaslata vagy ajánlata van, lépjen kapcsolatba üzletünkkel. Igyekszünk javaslatát mérlegelni és reagálni rá a lehetőségeink keretén belül. A berendezés első használata ezen útmutató szerint jogi lépés, amellyel a felhasználó szabad akaratából megerősíti, hogy ezen útmutatót alaposan áttanulmányozta, teljesen megértette és megismerkedett minden kockázattal. FIGYELEM! Ne kísérelje meg a berendezést működésbe hozni (ill. használni), amíg nem ismerkedett meg a teljes használati útmutatóval. Őrizze meg az útmutatót, később is szüksége lehet rá. Különös figyelmet fordítson a munkavédelmi utasításokra. A munkavédelmi utasítások figyelmen kívül hagyása vagy azok nem megfelelő végrehajtása, a gépkezelő vagy egyéb személyek sérüléséhez, gép- és munkadarab sérüléshez, valamint anyagi károkhoz vezethet. A gépen található figyelmeztető címkék utasításait feltétlenül tartsa be. Ezeket a címkéket ne szedje le és ügyeljen azok épségére is. Az esetleges kommunikáció megkönnyítéséhez írja ide a számla vagy vásárlási bizonylat számát. LEÍRÁS Kompakt szalagfűrész fa fűrészeléséhez, igényesebb ezermestereknek és otthoni műhelyekbe. A merev hegesztett vázszerkezet biztosítja a biztonságos és könnyű fafűrészelést (műanyag és színesfém munkadarabok is fűrészelhetők). A gépet a precíz kivitel, a pontosan beállítható szalagvezetés és a masszív asztal jellemzi. A praktikus alváz biztosítja a kényelmes mozgatást. MŰSZAKI ADATOK Feszültség... ~230 V/50 Hz Teljesítményfelvétel W Max. fűrészelési mélység mm Fűrészszalag hossza mm Vágósebesség / 900 m / perc Kinyúlás mm Asztal mérete mm Asztaldöntés...45 Fűrészszalag szélessége mm Asztal magassága a padlótól (állvány nélkül) mm Méretek (állvány nélkül) mm Bruttó súly kg Nettó súly kg A szöveg, az ábrák és az adatok a nyomtatás idején érvényesek. Termékeink állandó fejlesztése miatt a műszaki adatok előzetes bejelentés nélkül is megváltozhatnak. ALKATRÉSZJEGYZÉK Sz. Megnevezés Sz. Megnevezés 1 Biztosítógyűrű Tengely 2 Csapágy 65 Galvanizált anya M8 3 Felső kerék, ö.á. 68 Fűrészszalag 4 Felső tengely 69 Alsó ajtó, ő.á. 5 Felső kerék tartó 70 M4 anya, önbiztosító 6 Rugós alátét Lapos alátét 4 mm 7 Anya M16 1,5 72 Fűrészszalag burkolat 8 Feszítő csavar 73 M4 12 csavar 9 Biztosító Rd10 74 Vészleállító hengeres csap 75 M8 100 csavar 11 Feszítő tartó 76 Kefe 12 Lapos betét 77 Csap Alátét 78 Alsó kerék, ö.á. 14 Biztosító persely 79 Csapágy Műanyag alátét 80 Feszítő kerék 16 Anya M22 1,5 81 Biztosítógyűrű Reteszes biztosító 83 Tengely 18 Fogazott alátét 6 mm 85 Anya M20 1,5 19 Csavar M Alsó tengely 20 Pánt 87 Ékszíj 21 Felső ajtó, ö.á. 88 Motor ékszíjtárcsa 23 Végzáró 90 Galvanizált csavar M Szalagfeszítő kerék 91 Rugós alátét 6 mm 25 Szalagfeszítő 92 Bilincs 26 Lapos alátét 8 mm 94 Alátét 20 10,2 0,8 27 M8 16 csavar 95 Hajtókar 28 Szalagbeállító kerék 96 Elszívó csatlakozó 29 Szárnyas anya M8 100 Galvanizált lapos anya M6 31 Szalagfeszítő keret 101 Hajtókar fogantyú 32 Galvanizált anya M8 102 Csavar M Gépkeret 103 Villanymotor 1 kw 220/240 V1~ 35 Csavar 4, Fűrészszalag vezető 36 Rugós alátét 5 mm 105 Fűrészszalag vezető, alsó 37 Lap 109 Fűrészszalag vezető tartó 38 M8 20 csavar 112 Galvanizált csavar M Csavar vezető 113 Anya M6 40 Csavar M Lapos alátét 6 mm 42 Vezető tartó 115 Csavar M Rugós alátét 6 mm 116 Párhuzamvezető 44 Anya M6 117 Csavar vezető 45 Fűrészszalag vezető, ö.á. 118 M8 50 csavar 46 Lap 119 Asztal 48 Beállító csavar 120 Asztalbetét 49 Csapágy Vonalzó 50 Lapos alátét 6 mm 124 Párhuzamvezető tartó 51 3 görgős fűrészszalag vezető 125 Anya M6 53 Csavar vezető, kicsi 130 Szárnyas anya M8 54 M6 12 beállító csavar 134 Csúszka 55 Vezető tengely 135 Asztal beállító öntvény, felső 56 Vezető tartó, felső 136 Rugós alátét 8 mm 57 Lapos alátét 8 mm 137 M8 20 csavar 58 Anya M8, önbiztosító 140 Asztal beállító öntvény, alsó 60 Tengely 200 Abroncs 350 2,

3 A GÉP ROBBANTOTT ÁBRÁJA BIZTONSÁGI INTÉZKEDÉSEK A terméket csak a 18. életévét betöltött, megfelelő munka- és balesetvédelmi oktatásban részesült személy használhatja. A berendezés kezeléséhez a felhasználónak rendelkeznie kell gépkezelői orvosi igazolással. A gépet elszívóhoz kell csatlakoztatni. Ajánljuk, hogy a munkahelyen függessze ki a következő munkavédelmi figyelmeztető táblákat: Előzd meg a baleseteket - FAMEGMUNKÁLÓ GÉPEK Az útmutatóban használt jelölések Figyelem! Sérülésveszélyre vagy anyagi kár kockázatára hívja fel a figyelmet. Behúzás veszélye! A gép forgó alkatrészei elkaphatják és behúzhatják a ruháját vagy a testrészeit! Veszély! Sérülésveszély! Megjegyzés: Kiegészítő információk A biztonsági jeleket tartalmazó öntapadós címkék jelentése: Vízzel és haboltóval oltani tilos! A berendezést nedves vagy vizes helyen használni tilos! A berendezés használata közben dohányozni tilos! Nyílt láng használata tilos! Használjon védőszemüveget! Munka közben használjon fülvédőt! Figyelem! Elektromos berendezés! Ujjlevágás veszélye A gép elindítása előtt a védőburkolatokat helyezze üzemi állapotba! Használat előtt olvassa el az útmutatót! Viseljen védőcipőt! Viseljen védőkesztyűt! A figyelmeztető öntapadós címkéket úgy helyezze el a gépen, hogy azok minden körülmények között, a gép üzembe helyezése előtt és működtetése közben is jól láthatók legyenek. 22! Általános utasítások A csomagoláshoz használt műanyag zacskók gyermekek és állatok számára veszélyesek lehetnek. Ismerkedjen meg a berendezéssel, annak a tartozékaival, a kezelésével és működtetésével, valamint a helytelen használatából eredő lehetséges kockázatokkal. Gondoskodjon arról, hogy a készülék minden felhasználója alaposan megismerkedjen a készülék kezelésével és működtetésével, valamint a helytelen használatából eredő lehetséges kockázatokkal. A gépen található figyelmeztető címkék utasításait be kell tartani. Ezeket a címkéket ne szedje le és ügyeljen azok épségére is. A címkék sérülése vagy olvashatatlansága esetén rendeljen új címkét a gép szállítójától. 3

4 A munkahelyet tartsa tisztán és rendben. A rendetlen és rosszul megvilágított munkahely balesetek okozója lehet. Ne dolgozzon szűk vagy rosszul megvilágított munkahelyen. Ellenőrizze le a padló megfelelő stabilitását valamint a munkahelyhez való jó hozzáférhetőséget. Mindig álljon stabilan. Állandóan kövesse a munkafolyamatot és használja minden érzékszervét. Ne folytassa a munkát, ha nem képes teljes mértékben a munkára koncentrálni. A szerszámokat tartsa karban és tiszta állapotban. A fogantyúkat és a működtető elemeket tartsa tisztán, száraz állapotban, azon olaj- vagy zsírfoltok nem lehetnek. Ne engedje, hogy a berendezéshez állatok, gyerekek és illetéktelen személyek férjenek hozzá. Ne dugja a lábát vagy kezét a munkatérbe. A bekapcsolt és működésben lévő berendezést felügyelet nélkül hagyni tilos. A berendezést ne használja a rendeltetésétől eltérő célokra. A munka során használjon munkavédelmi eszközöket (pl. védőszemüveget, fülvédőt, védőmaszkot, biztonsági lábbelit, stb.). A berendezés közelében ne nyújtózkodjon, a munkához mindkét kezét használja. Ne használja a berendezést, ha alkohol vagy kábítószer hatása alatt áll. A géppel ne dolgozzon, ha szédül, beteg vagy rosszul van. A berendezésen bármilyen változtatást vagy átalakítást végrehajtani tilos. NE HASZNÁLJA a gépet, ha azon görbülést, repedést vagy más sérülést észlel. A berendezésen működés közben karbantartást végrehajtani tilos. Ha bármilyen szokatlan hangot hall vagy szokatlan jelenséget észlel, akkor azonnal szakítsa félbe a munkát és kapcsolja le a gépet. A kulcsokat és csavarhúzókat a gépből mindig távolítsa el. A gép használata előtt ellenőrizze le, hogy minden csavar jól meg van-e húzva. Biztosítsa a gép rendszeres karbantartását! Használat előtt ellenőrizze le a gép sérülésmentességét. Javításhoz és karbantartáshoz csak eredeti pótalkatrészeket használjon. A gyártó által nem ajánlott kiegészítő berendezések vagy tartozékok használata sérüléshez vezethet. Mindig az adott munkának megfelelő készülékeket és szerszámokat használjon. Ne terhelje túl a gépet és tartozékait, illetve ne használja olyan munkákhoz, amelyek nagyobb teljesítményű berendezést igényelnek. Ne terhelje túl a berendezést. A munkát úgy tervezze meg, hogy a gép túlterhelés nélkül, optimális megmunkálási sebességgel működhessen. A túlterhelés miatt bekövetkezett gépsérülésekre és meghibásodásokra a garancia nem vonatkozik. A készüléket óvja a magas hőmérséklettől és a közvetlen napsütéstől. A készülék nem alkalmas víz alatti vagy nedves környezetben végzett munkákhoz. Ha a gépet hosszabb ideig nem használja, száraz, gyermekektől elzárt helyen tárolja. A gép beindítása előtt ellenőrizze le, hogy a biztonsági és védő elemek megfelelően és hatékonyan működnek-e. Győződjön meg arról, hogy a mozgó alkatrészek megfelelő állapotban vannak-e. Ellenőrizze le, hogy nincs-e repedt vagy beakadt alkatrész, illetve, hogy minden alkatrész megfelelően a helyén van-e. Ellenőrizzen le minden egyéb feltételt, amely a berendezés működését befolyásolhatja. Ha ez az útmutató másként nem rendelkezik, a sérült alkatrészeket és biztonsági elemeket meg kell javítani vagy ki kell cserélni. FIGYELMEZTETÉS Ha meghibásodás történik, a készüléket küldje el az eladó címére, a javítás a lehető legrövidebb időn belül megtörténik. A hiba rövid leírása meggyorsítja a hiba beazonosítását és a javítást. A jótállási időn belül a berendezéshez csatolja a garancialevelet és a vásárlási bizonylatot is. A jótállási idő után is állunk rendelkezésére, és az esetleges javításokat kedvező áron elvégezzük. A készülék védelme érdekében, a szállítás előtt a készüléket csomagolja be (lehetőleg az eredeti csomagolásába). Szállítás közbeni károsodásért nem vállalunk felelősséget és a szállító cégnél történő reklamációnál lényeges a csomagolás minősége és a sérülés elleni biztosítás. Megjegyzés: a képek eltérhetnek a megvásárolt terméktől, ugyancsak eltérhet a tartozékok mennyisége és típusa is. Ez a fejlesztés következménye és az ilyen változások nem befolyásolják a termék működőképességét.! Komplettség Ne használja a berendezést, amíg azt a jelen útmutató szerint nem szerelte teljesen össze.! Elektromos berendezések A tüzek, áramütések és egyéb sérülések megelőzése érdekében, az elektromos készülékek használata során tartsa be az általános és az alábbiakban feltüntetett biztonsági utasításokat. A berendezés használatba vétele előtt figyelmesen olvassa el a jelen útmutatóban található utasításokat, és az útmutatót későbbi felhasználásokhoz is őrizze meg. Győződjön meg róla, hogy a csatlakozó megfelelően rögzített konnektorba van-e bedugva. A hálózati feszültségnek meg kell egyeznie a gépcímkén feltüntetett feszültséggel, nehogy a motor túlmelegedjen és leégjen, vagy elégtelen teljesítményt nyújtson. 4 21

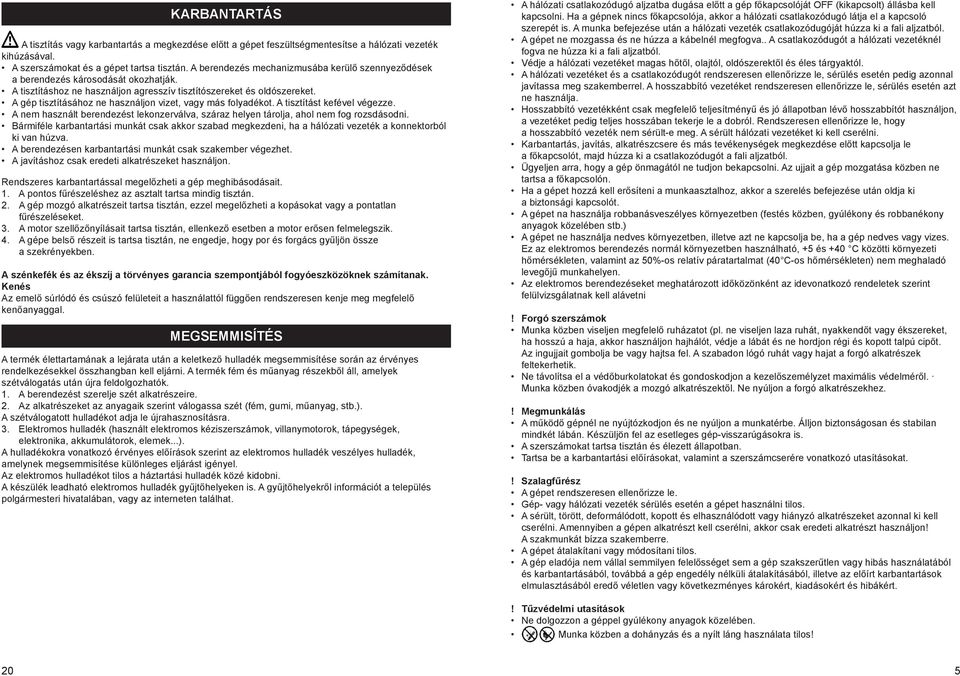

5 KARBANTARTÁS A tisztítás vagy karbantartás a megkezdése előtt a gépet feszültségmentesítse a hálózati vezeték kihúzásával. A szerszámokat és a gépet tartsa tisztán. A berendezés mechanizmusába kerülő szennyeződések a berendezés károsodását okozhatják. A tisztításhoz ne használjon agresszív tisztítószereket és oldószereket. A gép tisztításához ne használjon vizet, vagy más folyadékot. A tisztítást kefével végezze. A nem használt berendezést lekonzerválva, száraz helyen tárolja, ahol nem fog rozsdásodni. Bármiféle karbantartási munkát csak akkor szabad megkezdeni, ha a hálózati vezeték a konnektorból ki van húzva. A berendezésen karbantartási munkát csak szakember végezhet. A javításhoz csak eredeti alkatrészeket használjon. Rendszeres karbantartással megelőzheti a gép meghibásodásait. 1. A pontos fűrészeléshez az asztalt tartsa mindig tisztán. 2. A gép mozgó alkatrészeit tartsa tisztán, ezzel megelőzheti a kopásokat vagy a pontatlan fűrészeléseket. 3. A motor szellőzőnyílásait tartsa tisztán, ellenkező esetben a motor erősen felmelegszik. 4. A gépe belső részeit is tartsa tisztán, ne engedje, hogy por és forgács gyűljön össze a szekrényekben. A szénkefék és az ékszíj a törvényes garancia szempontjából fogyóeszközöknek számítanak. Kenés Az emelő súrlódó és csúszó felületeit a használattól függően rendszeresen kenje meg megfelelő kenőanyaggal. MEGSEMMISÍTÉS A termék élettartamának a lejárata után a keletkező hulladék megsemmisítése során az érvényes rendelkezésekkel összhangban kell eljárni. A termék fém és műanyag részekből áll, amelyek szétválogatás után újra feldolgozhatók. 1. A berendezést szerelje szét alkatrészeire. 2. Az alkatrészeket az anyagaik szerint válogassa szét (fém, gumi, műanyag, stb.). A szétválogatott hulladékot adja le újrahasznosításra. 3. Elektromos hulladék (használt elektromos kéziszerszámok, villanymotorok, tápegységek, elektronika, akkumulátorok, elemek...). A hulladékokra vonatkozó érvényes előírások szerint az elektromos hulladék veszélyes hulladék, amelynek megsemmisítése különleges eljárást igényel. Az elektromos hulladékot tilos a háztartási hulladék közé kidobni. A készülék leadható elektromos hulladék gyűjtőhelyeken is. A gyűjtőhelyekről információt a település polgármesteri hivatalában, vagy az interneten találhat. A hálózati csatlakozódugó aljzatba dugása előtt a gép főkapcsolóját OFF (kikapcsolt) állásba kell kapcsolni. Ha a gépnek nincs főkapcsolója, akkor a hálózati csatlakozódugó látja el a kapcsoló szerepét is. A munka befejezése után a hálózati vezeték csatlakozódugóját húzza ki a fali aljzatból. A gépet ne mozgassa és ne húzza a kábelnél megfogva.. A csatlakozódugót a hálózati vezetéknél fogva ne húzza ki a fali aljzatból. Védje a hálózati vezetéket magas hőtől, olajtól, oldószerektől és éles tárgyaktól. A hálózati vezetéket és a csatlakozódugót rendszeresen ellenőrizze le, sérülés esetén pedig azonnal javítassa meg szakemberrel. A hosszabbító vezetéket rendszeresen ellenőrizze le, sérülés esetén azt ne használja. Hosszabbító vezetékként csak megfelelő teljesítményű és jó állapotban lévő hosszabbítót használjon, a vezetéket pedig teljes hosszában tekerje le a dobról. Rendszeresen ellenőrizze le, hogy a hosszabbító vezeték nem sérült-e meg. A sérült hálózati vezetéket ki kell cserélni. Karbantartás, javítás, alkatrészcsere és más tevékenységek megkezdése előtt kapcsolja le a főkapcsolót, majd húzza ki a csatlakozódugót a fali aljzatból. Ügyeljen arra, hogy a gép önmagától ne tudjon bekapcsolni. Az ujjait a gép mozgatása közben ne tartsa a főkapcsolón. Ha a gépet hozzá kell erősíteni a munkaasztalhoz, akkor a szerelés befejezése után oldja ki a biztonsági kapcsolót. A gépet na használja robbanásveszélyes környezetben (festés közben, gyúlékony és robbanékony anyagok közelében stb.) A gépet ne használja nedves környezetben, illetve azt ne kapcsolja be, ha a gép nedves vagy vizes. Ez az elektromos berendezés normál környezetben használható, +5 és +40 C közötti környezeti hőmérsékleten, valamint az 50%-os relatív páratartalmat (40 C-os hőmérsékleten) nem meghaladó levegőjű munkahelyen. Az elektromos berendezéseket meghatározott időközönként az idevonatkozó rendeletek szerint felülvizsgálatnak kell alávetni! Forgó szerszámok Munka közben viseljen megfelelő ruházatot (pl. ne viseljen laza ruhát, nyakkendőt vagy ékszereket, ha hosszú a haja, akkor használjon hajhálót, védje a lábát és ne hordjon régi és kopott talpú cipőt. Az ingujjait gombolja be vagy hajtsa fel. A szabadon lógó ruhát vagy hajat a forgó alkatrészek feltekerhetik. Ne távolítsa el a védőburkolatokat és gondoskodjon a kezelőszemélyzet maximális védelméről. Munka közben óvakodjék a mozgó alkatrészektől. Ne nyúljon a forgó alkatrészekhez.! Megmunkálás A működő gépnél ne nyújtózkodjon és ne nyúljon a munkatérbe. Álljon biztonságosan és stabilan mindkét lábán. Készüljön fel az esetleges gép-visszarúgásokra is. A szerszámokat tartsa tisztán és élezett állapotban. Tartsa be a karbantartási előírásokat, valamint a szerszámcserére vonatkozó utasításokat.! Szalagfűrész A gépet rendszeresen ellenőrizze le. Gép- vagy hálózati vezeték sérülés esetén a gépet használni tilos. A sérült, törött, deformálódott, kopott és elhasználódott vagy hiányzó alkatrészeket azonnal ki kell cserélni. Amennyiben a gépen alkatrészt kell cserélni, akkor csak eredeti alkatrészt használjon! A szakmunkát bízza szakemberre. A gépet átalakítani vagy módosítani tilos. A gép eladója nem vállal semmilyen felelősséget sem a gép szakszerűtlen vagy hibás használatából és karbantartásából, továbbá a gép engedély nélküli átalakításából, illetve az előírt karbantartások elmulasztásából eredő véletlen vagy következményes károkért, kiadásokért és hibákért.! Tűzvédelmi utasítások Ne dolgozzon a géppel gyúlékony anyagok közelében. Munka közben a dohányzás és a nyílt láng használata tilos! 20 5

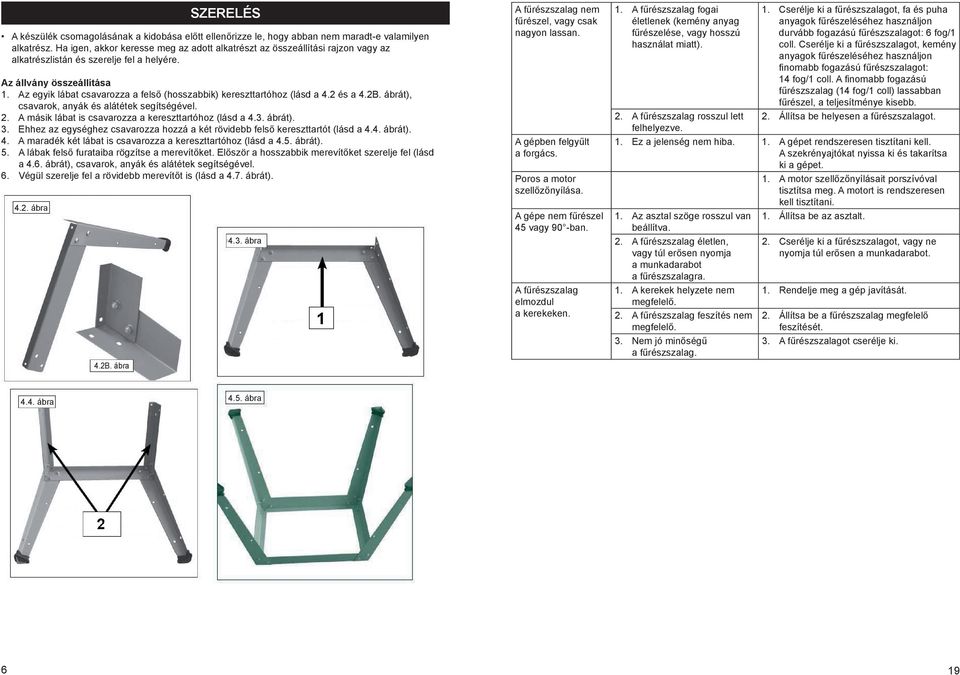

6 SZERELÉS A készülék csomagolásának a kidobása előtt ellenőrizze le, hogy abban nem maradt-e valamilyen alkatrész. Ha igen, akkor keresse meg az adott alkatrészt az összeállítási rajzon vagy az alkatrészlistán és szerelje fel a helyére. Az állvány összeállítása 1. Az egyik lábat csavarozza a felső (hosszabbik) kereszttartóhoz (lásd a 4.2 és a 4.2B. ábrát), csavarok, anyák és alátétek segítségével. 2. A másik lábat is csavarozza a kereszttartóhoz (lásd a 4.3. ábrát). 3. Ehhez az egységhez csavarozza hozzá a két rövidebb felső kereszttartót (lásd a 4.4. ábrát). 4. A maradék két lábat is csavarozza a kereszttartóhoz (lásd a 4.5. ábrát). 5. A lábak felső furataiba rögzítse a merevítőket. Először a hosszabbik merevítőket szerelje fel (lásd a 4.6. ábrát), csavarok, anyák és alátétek segítségével. 6. Végül szerelje fel a rövidebb merevítőt is (lásd a 4.7. ábrát) ábra 4.2B. ábra 4.3. ábra A fűrészszalag nem fűrészel, vagy csak nagyon lassan. A gépben felgyűlt a forgács. Poros a motor szellőzőnyílása. A gépe nem fűrészel 45 vagy 90 -ban. A fűrészszalag elmozdul a kerekeken. 1. A fűrészszalag fogai életlenek (kemény anyag fűrészelése, vagy hosszú használat miatt). 2. A fűrészszalag rosszul lett felhelyezve. 1. Cserélje ki a fűrészszalagot, fa és puha anyagok fűrészeléséhez használjon durvább fogazású fűrészszalagot: 6 fog/1 coll. Cserélje ki a fűrészszalagot, kemény anyagok fűrészeléséhez használjon finomabb fogazású fűrészszalagot: 14 fog/1 coll. A finomabb fogazású fűrészszalag (14 fog/1 coll) lassabban fűrészel, a teljesítménye kisebb. 2. Állítsa be helyesen a fűrészszalagot. 1. Ez a jelenség nem hiba. 1. A gépet rendszeresen tisztítani kell. A szekrényajtókat nyissa ki és takarítsa ki a gépet. 1. A motor szellőzőnyílásait porszívóval tisztítsa meg. A motort is rendszeresen kell tisztítani. 1. Az asztal szöge rosszul van 1. Állítsa be az asztalt. beállítva. 2. A fűrészszalag életlen, vagy túl erősen nyomja a munkadarabot a fűrészszalagra. 1. A kerekek helyzete nem megfelelő. 2. A fűrészszalag feszítés nem megfelelő. 3. Nem jó minőségű a fűrészszalag. 2. Cserélje ki a fűrészszalagot, vagy ne nyomja túl erősen a munkadarabot. 1. Rendelje meg a gép javítását. 2. Állítsa be a fűrészszalag megfelelő feszítését. 3. A fűrészszalagot cserélje ki ábra 4.5. ábra 6 19

7 4.6. ábra 4.7. ábra Blue...kék Brown...barna Green/Yellow...zöld-sárga No volt release switsch...vészleállító Single phase induction motor...egyfázisú indukciós motor Motor...villanymotor Earth screwed to frame...földelés (test) PROBLÉMÁK MEGOLDÁSA A gépproblémák megoldásának a keresése előtt a hálózati vezetéket húzza ki a fali aljzatból. LEÍRÁS OK ELHÁRÍTÁS A gép a bekapcsolás után nem működik. A motor bekapcsolása után a fűrészszalag nem mozog. A fűrészszalag nem fűrészel egyenesen. 1. Nincs tápfeszültség. 1. Ellenőrizze le, hogy nem sérült-e meg a hálózati vezeték. Nézze meg a kismegszakítót vagy a biztosítót. 2. Sérült kapcsoló. 2. Rendelje meg a gép javítását. 1. A fűrészszalag nincs megfeszítve. 2. A fűrészszalag lecsúszott valamelyik kerékről. 1. Kapcsolja le a motort és a fűrészszalagot feszítse meg. 2. Nyissa ki az ajtót és a fűrészszalagot tegye a kerékre. 3. A fűrészszalag elszakadt. 3. A fűrészszalagot cserélje ki. 4. Az ékszíj elszakadt. 4. Az ékszíjat cserélje ki. 1. A fűrészszalag megvezető 1. A fűrészszalag megvezetőt állítsa be. rosszul van beállítva. 2. Túl gyorsan nyomja 2. A munkadarabot lassan tolja előre. a munkadarabot a fűrészszalagra. 3. A fűrészszalag életlen. 3. Cserélje ki a fűrészszalagot. 4. A fűrészszalag megvezető rosszul van beállítva. 4. A fűrészszalag megvezetőt állítsa be (lásd az idevonatkozó fejezetet). 1- felső kereszttartó, hosszú 2- felső kereszttartó, rövid 3- merevítő, hosszú 4- merevítő, rövid A rövid merevítős oldal a gép elülső része. Hátul szabadon hozzá lehet férni a kerekekhez. A kerekes alváz összeállítása 1. Az alsó keretet fordítsa úgy, hogy a két lemezfül felül legyen. A lemezekre csavarozza fel a kerekeket (lásd a 4.8. ábrát), csavarok, anyák és alátétek segítségével. 2. A kerethez erősítse hozzá a pedált is (lásd a 4.9. ábrát). 3. A két önbeálló kereket a másik keretre szerelje fel (lásd a ábrát). A támasztó rúdba dugja be tengelyt, majd a tengelyt a lábon keresztül is dugja át. A tengely külső végére húzzon rá egy alátétet, majd fűzze be a sasszeget (lásd a ábrát). 4. A tengelyt a pedál alatt dugja be a szemközti lábba is. A másik oldalon is húzza fel a tengelyre a támasztó rudat, majd alátéttel és sasszeggel biztosítsa le a tengely végét (lásd a ábrát). 5. A másik lábnál is hajtsa végre a fentieket, majd a szemközti oldalon is húzza fel a tengelyre a támasztó rudat, majd alátéttel és sasszeggel biztosítsa le a tengely végét (lásd a ábrát). 6. A tengelyre helyezze rá a keretet, majd szerelje fel a még hiányzó elemeket, csavarok, anyák és alátétek segítségével. A kerekes kereteket a ábra szerinti sorrendben állítsa be. 7. Fordítsa át az állványt úgy, hogy a kerekek alul legyenek. Az állvány akkor fog majd megfelelően működni, ha arra a szalagfűrész is fel lesz szerelve. Lásd a ábrát ábra 4.9. ábra 18 7

8 4.10. ábra ábra ábra ábra HASZNÁLAT Üzemeltetés 1. Kapcsolja be az elszívót. 2. Kapcsolja be a gépet, a fűrészszalag futni kezd. 3. A munkadarabot az asztalon nyomja kis erővel a fűrészszalag felé, megtámasztva a párhuzamvezetőn. 4. A munkadarabot fokozatosan és állandó sebességgel mozgassa, a végét pedig segédszerszámmal nyomja a szalaghoz, hogy a keze mindig biztonságos távolságban legyen a fűrészszalagtól. 5. A fűrészelés akkor lesz jó minőségű, ha a szalag élezett. 6. A munkadarab anyagának megfelelő fűrészszalagot használjon. Minél vékonyabb az anyag és minél keményebb a fa, annál finomabb legyen a szalag fogazása. Kis ívek fűrészeléséhez is finom fogazású szalagot használjon. 7. Használja a párhuzamvezetőt, hogy egyenes és pontos legyen a fűrészelés. 8. A gép egyenes fűrészelésekhez készült, de ívek is fűrészelhetők. 9. Ív fűrészelésekor a munkadarabot egyenletes mozgassa az asztalon. 10. Ív fűrészelésekor a munkadarabot nem szabad csak forgatni, azt mindig nyomni is kell a szalag felé. Ellenkező esetben a fűrészszalag deformálódhat vagy beakadhat ábra ELEKTROMOS BEKÖTÉSI VÁZLAT Csatlakoztatás az elektromos hálózathoz A gép hálózati vezetékkel van felszerelve. Vezetékcsere esetén a bekötések színjelölése a következő: Zöld-sárga: földelés Kék: nulla vezeték Barna: fázisvezeték ábra ábra A gépet földelni kell! A zöld-sárga vezetéket az E kapocsra (földelés jel) kell bekötni. A kék vezetéket az N kapocsra kell bekötni, A barna vezetéket az L kapocsra kell bekötni, A hálózati vezeték cseréje A gép sérült hálózati vezetékét csak villanyszerelő szakember cserélheti ki, 8 17

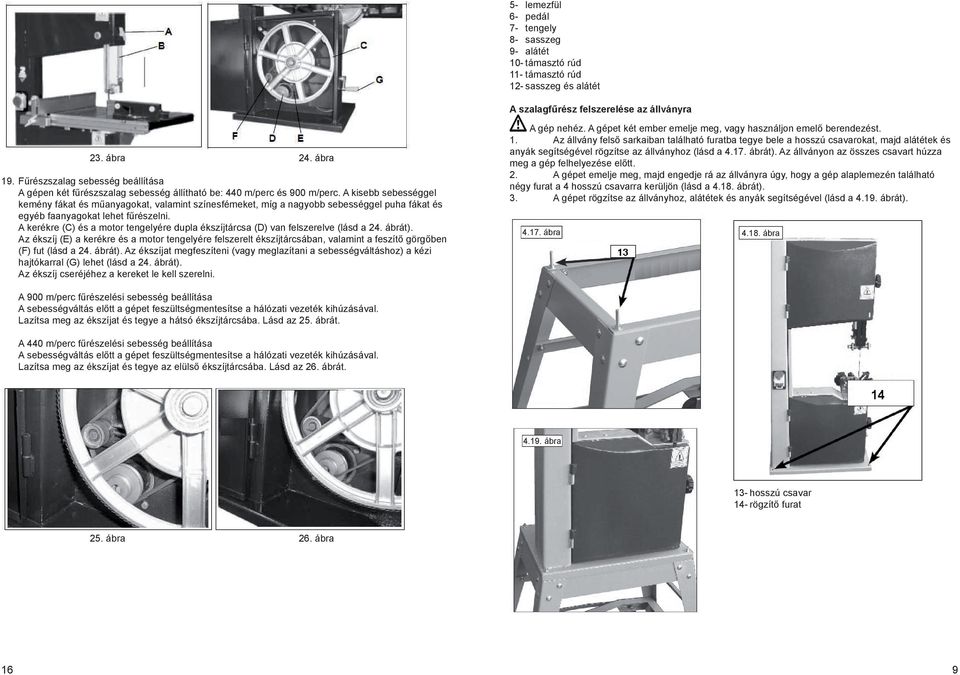

9 5- lemezfül 6- pedál 7- tengely 8- sasszeg 9- alátét 10- támasztó rúd 11- támasztó rúd 12- sasszeg és alátét A szalagfűrész felszerelése az állványra 23. ábra 24. ábra 19. Fűrészszalag sebesség beállítása A gépen két fűrészszalag sebesség állítható be: 440 m/perc és 900 m/perc. A kisebb sebességgel kemény fákat és műanyagokat, valamint színesfémeket, míg a nagyobb sebességgel puha fákat és egyéb faanyagokat lehet fűrészelni. A kerékre (C) és a motor tengelyére dupla ékszíjtárcsa (D) van felszerelve (lásd a 24. ábrát). Az ékszíj (E) a kerékre és a motor tengelyére felszerelt ékszíjtárcsában, valamint a feszítő görgőben (F) fut (lásd a 24. ábrát). Az ékszíjat megfeszíteni (vagy meglazítani a sebességváltáshoz) a kézi hajtókarral (G) lehet (lásd a 24. ábrát). Az ékszíj cseréjéhez a kereket le kell szerelni. A gép nehéz. A gépet két ember emelje meg, vagy használjon emelő berendezést. 1. Az állvány felső sarkaiban található furatba tegye bele a hosszú csavarokat, majd alátétek és anyák segítségével rögzítse az állványhoz (lásd a ábrát). Az állványon az összes csavart húzza meg a gép felhelyezése előtt. 2. A gépet emelje meg, majd engedje rá az állványra úgy, hogy a gép alaplemezén található négy furat a 4 hosszú csavarra kerüljön (lásd a ábrát). 3. A gépet rögzítse az állványhoz, alátétek és anyák segítségével (lásd a ábrát) ábra ábra A 900 m/perc fűrészelési sebesség beállítása A sebességváltás előtt a gépet feszültségmentesítse a hálózati vezeték kihúzásával. Lazítsa meg az ékszíjat és tegye a hátsó ékszíjtárcsába. Lásd az 25. ábrát. A 440 m/perc fűrészelési sebesség beállítása A sebességváltás előtt a gépet feszültségmentesítse a hálózati vezeték kihúzásával. Lazítsa meg az ékszíjat és tegye az elülső ékszíjtárcsába. Lásd az 26. ábrát ábra 13- hosszú csavar 14- rögzítő furat 25. ábra 26. ábra 16 9

10 A szalagfűrész összeállítása 1. Első összeszerelés. A gép részben össze van szerelve. A gépet a használathoz készre kell szerelni. Az asztalt, a vezetősínt és a hajtókart kell összeállítani. 2. Az asztal összeszerelése Szükséges szerszámok: 13 mm-es kulcs A M8 50 csavart és a négyszög műanyag alátétet (A) dugja az öntvény (B) furatába, majd szárnyas anyával fogja meg (nehogy leessen). 1. ábra Az öntvényt (B) csavarozza hozzá az asztal (D) alsó részéhez, 4 db M8 16 (E) csavar segítségével (lásd az ábrát), a beállításra később kerül sor. 19. ábra 20. ábra 17. A fűrészszalag vezetők beállítása Felső szalagvezető A felső szalagvezető beállítása. A görgőtartót kb. 2 mm-re állítsa be a fűrészszalagtól, ehhez előbb lazítsa meg az anyát (B) amely a görgőket (A) tartalmazó görgőtartót rögzíti (lásd a 20. ábrát). A görgőket (A) állítsa be a szalagtól kb. 0,5 mm távolságra (a C csavarok meglazításával). A túl közel beállított görgők csökkentik a fűrészszalag élettartamát. Végül állítsa be az axiális görgőt (D) a fűrészszalag mögött, ehhez lazítsa meg a csavart (E) - lásd a 21. ábrát. A beállítás után a csavarokat és anyákat jól húzza meg. 1. ábra 2. ábra Alsó szalagvezető Lazítsa meg az anyát (G) és a görgőtartót úgy állítsa be, hogy a görgők kb. 2 mm-re legyenek a szalag fogárkától (lásd a 22. ábrát). A beállítás után az anyát (G) húzza meg. A görgőket (F) 0,5 mm-re állítsa be a fűrészszalagtól. 3. ábra 4. ábra Fordítsa át az asztalt és a szárnyas anyát vegye le (C) a csavarról (A), a csavart dugja be az öntvény furatába. 3. ábra, ebben a munkaszakaszban segítségre lesz szüksége. Az asztalt, az öntvénnyel (B) helyezze rá az alsó öntvényre (G), a csavart (A) dugja be az alsó öntvény furatába (3. ábra). A szárnyas anyát csavarja rá a csavarra és jól húzza meg. 3. A vezetősín felszerelése A vezetősínt azután kell felszerelni, hogy a fűrészszalagot feltette a gépre. Amennyiben még nem, akkor a fűrészszalag cseréjével foglalkozó fejezet szerint folytassa a munkát. Tegye fel a vezetősínt (J) az asztal homlok részére és csavarral valamint alátéttel (K) rögzítse. A beállításra később kerül sor. 4. ábra 21. ábra 22. ábra 18. A fűrészelési magasság beállítása A fűrészelési magasság beállításához lazítsa meg a szárnyas anyát (A) és a felső szalagvezetőt a burkolattal (B) együtt úgy állítsa be, hogy az 2-3 mm-re legyen a munkadarab felső síkjától (lásd a 23. ábrát). A beállítás után a szárnyas anyát (A) húzza meg

11 15. A fűrészszalag cseréje 1. Feszültségmentesítse a gépet 2. A gép alsó és felső szekrényét nyissa ki, a zár (A) elforgatásával (lapos csavarhúzóval). 3. A vezetősínt (B) szerelje le az asztalról a 4 db szárnyas csavar (C) kicsavarásával. 4. A kézi kerék (D) elforgatásával a szalag feszítését lazítsa meg. 5. A fűrészszalagot (E) húzza ki az asztal hornyából és a megvezetőkből, majd vegye le a kerékről. Ügyeljen arra, hogy ne vágja el a kezét a fűrészszalaggal. Használjon védőkesztyűt. 6. Az új fűrészszalagot úgy helyezze be, hogy a fogak lefelé és előre nézzenek. 7. Feszítse meg a fűrészszalagot, majd forgassa meg a felső kereket. A fűrészszalagnak a kerék közepén kell futnia. (lásd a 19. ábrát) 8. Ha szükséges, akkor a szalag helyzetét a gombbal (F) állítsa be (lásd a 18. ábrát). 9. A fűrészszalag beállítását a szalagvezetőkkel foglalkozó fejezet tartalmazza. 10. Szerelje fel az asztalra a vezetősínt. 11. A szekrények ajtaját zárja be, majd csatlakoztassa a gépet a tápfeszültséghez. 4. A hajtókar szerelése Szükséges szerszámok: lapos csavarhúzó 10 mm-es kulcs A hajtókar fogantyúját (A) M6 55 csavar és M6-os anya segítségével rögzítse. 5. ábra 5. ábra 5. A párhuzamvezető összeállítása A párhuzamvezetőt (C) a szalag bármelyik oldalára fel lehet szerelni a tartó (B) segítségével (lásd a 6. ábrát). A tartót (B) tegye a vezetősínbe (lásd a 7. ábrát), majd rögzítse M8 50-es csavarral és műanyag szárnyas anyával (F). Lásd a 7. ábrát. A párhuzamvezetőt (C) helyezze fel a tartóra (B) és két kis fogazott anyával és M6 40 (D) csavarral rögzítse. A nagy kereket (E) a beállításhoz és a helyzet rögzítéséhez kell használni (lásd a 7. ábrát). 17. ábra 18. ábra 16. A fűrészszalag beállítása A gépet feszültségmentesítse a hálózati vezeték kihúzásával. Állítsa be a szalag futását (majd ezt követően a szalagvezetőket). A fűrészszalag felhelyezése és megfeszítése után a szalag helyzetét a gombbal (F) állítsa be (lásd a 18. ábrát). A fűrészszalag helyzetének a beállítása után a gombot rögzítse le szárnyas anyával. 6. ábra 7. ábra 6. A párhuzamvezető beállítása A párhuzamvezető vízszintes és függőleges helyzetét a két kis fogazott anyával (D) és a nagy kerékkel (E) kell beállítani (lásd a 7. ábrát). A párhuzamvezetőt az asztalon található hornyokkal párhuzamosan és az asztal felületéhez képest merőlegesen kell beállítani (pl. valamilyen pontos fakocka segítésével). 7. Az asztal beállítása a fűrészszalaghoz Szükséges szerszámok: 13 mm-es kulcs Az asztal beállításához lazítsa meg a 4 darab M8-as anyát (G) az öntvényen (lásd a 8. ábrát). Az asztalt úgy állítsa be, hogy a fűrészszalag középen legyen az asztal furatában. A 4 darab M8-as anyát húzza meg az asztal rögzítéséhez

12 8. ábra 9. ábra 8. Az asztal és a fűrészszalag merőlegességének a beállítása Szükséges szerszámok: fakocka 90 -os, vagy derékszög (nem tartozék) Az asztal és a fűrészszalag közti 90 -t úgy tudja beállítani, hogy az asztalt támasztó csavarokat elforgatja. A támasztó csavarokat a szekrény és az asztal között találja meg. Lazítsa meg a biztosító anyát (A) és a csavar (B) forgassa el a kívánt irányba a derékszög beállításához. A beállítás után a biztosító anyát (A) húzza meg. 10. ábra 9. A vezetősín vonalzó beállítása Szükséges szerszámok: 10 mm-es kulcs egyenes lap Lazítsa meg az asztal alatt a 4 darab szárnyas csavart (K), lásd a 4. ábrát, majd a vonalzót (C) állítsa be (lásd a 11. ábrát). A beállítás után húzza meg a szárnyas csavarokat. A beállítás ellenőrzéséhez vágjon mintadarabot és mérje meg a vastagságát. Ha a vastagsága megfelel a vonalzón beállított fűrészelési értéknek, akkor jó a beállítás. 12. ábra 13. ábra 12. Por elszívása A gépen egy Ø 100 mm-es (B) csonk található (lásd a 14. ábrát), amelyhez az elszívót lehet csatlakoztatni. Javasoljuk. hogy a gépet csatlakoztassa elszívóhoz. Az elszívó teljesítménye legyen olyan, hogy az elszívó csonkban legalább 20 m/s sebességű áramlást biztosítson. 13. Alsó fűrészszalag megvezetés Amikor kinyitja a gép alsó szekrényét, akkor az alsó szalagmegvezető (C) lefelé elmozdul. Lezárt ajtó esetén a szalagmegvezetőnek vissza kell térnie a felső helyzetébe. Az alsó szekrény ajtaját a gép működése közben kinyitni tilos. 14. ábra 15. ábra 10. ábra 11. ábra 10. Asztal síklapúság ellenőrzése A vonalzó beállítása után ellenőrizze az asztal síklapúságát. Ehhez egy acélvonalzót használjon. Az acélvonalzót az asztal szélénél helyezze az asztalra (a bevágáson keresztül. (lásd a 12. ábrát) Ha eltérést tapasztal, akkor az asztalt az asztal alatt található csavar és biztosító anya segítségével állítsa be a vonalzó közelében. (D) ábra 11. A szalagfűrész stabilitása A gép használatba vétele előtt győződjön meg arról, hogy a szalagfűrész kellően stabil-e. A gép alaplemezén 4 db Ø 8 mm-es (A) furat található (lásd a 13. ábrát), amelyen keresztül a gépet a padlóhoz, az állványhoz vagy asztalhoz lehet csavarozni. 14. Asztaldöntés Az asztal megdönthető. Az asztalról távolítson el minden rögzítetlen tárgyat. Az asztal rögzítését a szárnyas anya (D) meglazításával oldja ki (lásd a 16. ábrát), majd az asztalt a skála (E) segítségével döntse meg a kívánt szögbe. Az asztal beállítása utána szárnyas anyát húzza meg. Amikor az asztalt megdöntve használja, akkor a párhuzamvezetőt alsó helyzetbe állítsa be, hogy az megtartsa a munkadarabot. 16. ábra 12 13
