1 Adaptív modellezési technika használata Feladat: Készítse el az alábbi ábrán látható munkahenger összeállítási modelljét adaptív technikával! 1. Indítson egy új feladatot! New Default Standard.ipt 2. A Line (L) parancs segítségével rajzolja meg az alábbi vázlatot az XY síkra, és helyezze fel az ábrán látható méreteket! A Project Geometry parancs segítségével vetítse át az YZ és XZ síkokat, a vízszintes tengelyt alakítsa középvonallá, a függőlegest pedig szerkesztővonallá! 1

2 3. A Revolve (R) parancsra kattintva hozza létre a hengert! 2 4. Ezután hozzon létre egy újabb vázlatot az XY síkra és vetítse át a henger belső kontúrját! A vonalakat tegye szerkesztővonallá, majd rajzolja meg az alábbi vázlatot! Fontos, hogy a dugattyú és a dugattyúrúd átmérői egy-egy egybeeső kényszer segítségével a referenciavonalakhoz legyenek rögzítve, ugyanis a későbbiekben csak így tudja módosítani helyesen a teljes alkatrészt.

3 5. A Revolve (R) parancs segítségével hozza létre a dugattyút és a dugattyúrudat! Ügyeljen arra, hogy a New solid opció be legyen kapcsolva, így a szoftver az előző testtől különálló testként fogja kezelni ezt az elemet! 3 6. Hozza létre a henger csuklós végződését! Rajzolja meg az XY síkra az alábbi vázlatot ügyelve arra, hogy a 4. ponthoz hasonlóan a hengerfedél átmérőjét a hengerről vett referenciához kényszerezze! Ezután Revolve (R) paranccsal hozza létre a testet! Ebben az esetben is kapcsolja be a New solid opciót!

4 7. A hengerfedél sík felületére készítse el az alábbi vázlatot, majd Extrude (E) paranccsal húzza ki a profilt 30mm-re! Mivel ez az elem egy alkatrészt alkot a 6. pontban létrehozott hengerfedéllel, így a New solid opciót kapcsolja ki! A program automatikusan érzékeli, hogy melyik testhez tartozó síkra lett a vázlat létrehozva, és ahhoz a testhez rendeli az újabb alaksajátosságot. 4

5 8. A Fillet (F) parancs használatával helyezzen el 21mm-es sugarú lekerekítéseket a csuklópont ábrán látható sarkaira! 5

6 9. A modelltörténeti fában a Solid Bodies fül alatt a következő 3 különálló testet kell látni. Látható, hogy a program az egyes testeknél külön megjeleníti a testhez tartozó alaksajátosságokat. A különálló testeknek adjon eltérő színeket (pl. Chrome, Green, Red): kattintson jobb egérgombbal a test ikonjára, és a Properties menüben a Body Color Style-nál állítson be tetszőleges színeket! 6

7 10. Készítsen egy összeállítást a különálló testekből! Kattintson a Manage fülön található Make Components ikonra, a felugró ablakban válassza ki a 3 testet! Az ablakban megadhatja az összeállítás nevét, mentési helyét, kiválaszthatja, hogy milyen template fájlra készüljön valamint a darabjegyzék alapértelmezett struktúráját is beállíthatja. A Next gombra kattintva a következő felugró ablakban állíthatja be az egyes alkatrészek tulajdonságait (név, template, mentési hely, darabjegyzék struktúra). 7

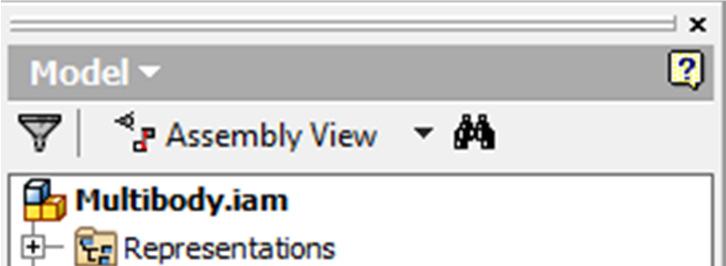

8 11. Az összeállításban a modelltörténeti fán az alábbi képet kell látnia Módosítsa a mesteralkatrészen belül a Revolution1 alaksajátosság vázlatát az alábbi ábrának megfelelően (a munkahenger átmérőit kell megváltoztatni)!

9 13. Átlépve az összeállításba és az Update parancsra kattintva a munkahenger méretei módosulnak, így az alábbi képet kell látnia. A program csak akkor képes a megváltozott geometriát ütközésmentesen legenerálni, ha a 4. és 6. pontban rajzolt vázlatokban a hengerről vetített referenciapontokhoz kényszerezte a megfelelő vonalakat. 9 Az elkészült 3D-s összeállítási modellt - megfelelő PDF olvasó esetén - a következő oldalon a modellre történő kattintást követően megforgathatja, szemügyre veheti közelebbről.
