Rajz 06 gyakorló feladat

Átírás

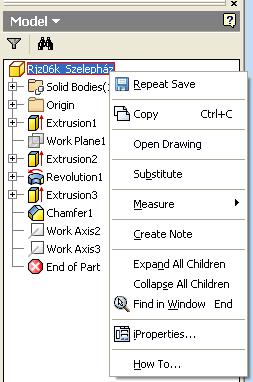

1 Rajz 06 gyakorló feladat Attribútumos szövegmező A feladat megoldásához szükséges fájlok: Rjz06k_Szelepház.ipt Feladat: Készítsen attribútumos szövegmezőt, ahol is a szövegmező rovatai a modell iproperties alatt megadott tulajdonságai alapján automatikusan töltődnek ki. A feladat célja: Az itulajdonságok (iproperties) parancs használatának bemutatása, attribútumos szöveges információk létrehozása A) A szövegmezőben hivatkozott adatok hozzárendelése az alkatrész modellhez 1) Nyissa meg az Rjz06k_Szelepház alkatrész modellt! Get Started Open Rjz06k_Szelepház.ipt 2) Klikkeljen jobb egérgombbal az Rjz06k_Szelepház sorra, és válassza az iproperties parancsot!

2 Rajz06 Attribútumos szövegmező 2 Inventor2010 (Megjegyezzük, hogy az iproperties parancs más módon is kiadható. Pl. Ipro legördülő menüből.) 3) Töltse ki az iproperties-hez tartozó adatokat! Összegzés (Summary) panel Projekt (Project) panel

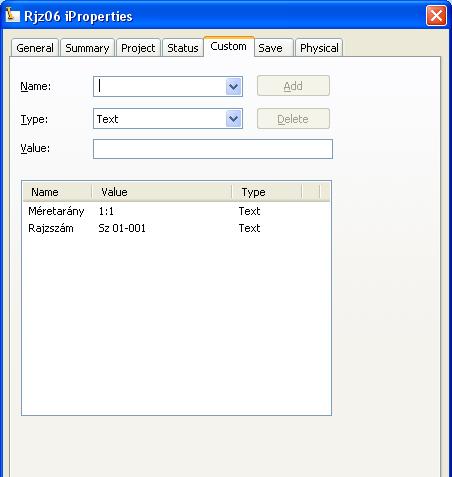

3 Rajz06 Attribútumos szövegmező 3 Inventor2010 Az Egyéni (Custom) panelen lehet a saját definiálású attribútumokat elhelyezni. A Fizikai (Physical) panel megnyitása előtt állítsa be a mértékegységet kilogrammra, és a tizedesjegyek számát kettőre.

4 Rajz06 Attribútumos szövegmező 4 Inventor2010 A Fizikai (Physical) panelen rendeljen anyagot az alkatrészhez (S235JRG2). A szövegmezőben szükség lesz az anyag megnevezésére (Material), és az alkatrész tömegére (Mass). A jellemzők megadását a Bezárás paranccsal fejezheti be. 4) Mentse el a feladatot Rjz06.ipt néven! B) Attribútumos szövegmező létrehozása. A szövegmező közvetlen kitöltése 5) Indítson egy új feladatot, és hívja be a korábban már létrehozott, megkeretezett és szövegmezővel ellátott A4- es papírlapot! Get Started Open Rjz06k.idw 6) Helyezzen el (legalább) egy bázisnézetet a rajzlapon. (Ezzel rendeli az alkatrészt a rajzlaphoz.) Base Rjz06.ipt

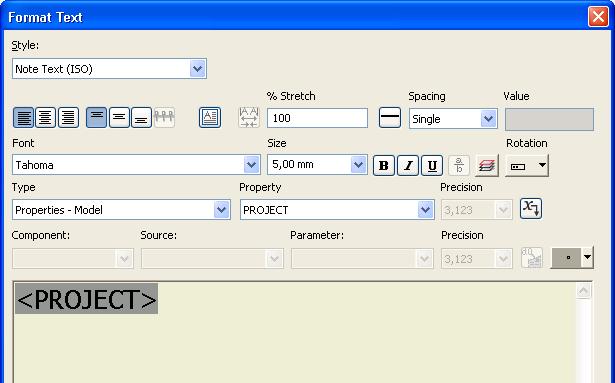

5 Rajz06 Attribútumos szövegmező 5 Inventor2010 7) A szövegmező kitöltéséhez válassza az Annotate Text parancsot! A parancs kiadása után klikkeljen valahová a rajzmezőn, majd adja meg a megjelenő párbeszédablakban a szükséges opciókat! Először a Gyártmány mező kitöltésére kerül sor. A mező neve Típus (Type) Tulajdonság (Property) Betűméret (Size) Gyártmány: Properties - Model PROJECT 5,00 mm A megjelenő attribútumos szöveget vonszolja a Gyártmány mezőbe, a helyére. Töltse ki a szövegmező további mezőit a következő táblázat instrukciója szerint:

6 Rajz06 Attribútumos szövegmező 6 Inventor2010 A mező neve Típus (Type) Tulajdonság (Property) Betűméret (Size) Megnevezés: Properties - Model TITLE 5,00 mm Tervező: Properties - Model AUTHOR 3,50 mm Dátum: Properties - Model CREATION DATE 3,50 mm Ellenőrizte: Properties - Model MANAGER 3,50 mm Anyag: Properties - Model MATERIAL 5,00 mm Méretarány: Custom Properties - Model MÉRETARÁNY 5,00 mm Tömeg: Physical Properties - Model MASS 3,50 mm Rajzszám: Custom Properties - Model RAJZSZÁM 5,00 mm Fájlnév: Properties - Model FILENAME 2,00 mm 8) Mentse el a feladatot Rjz06_1.idw néven! C) Attribútumos szövegmező létrehozása. A szövegmező közvetett kitöltése 9) Indítson egy új feladatot, és hívja be ismételten a korábban már létrehozott, megkeretezett és szövegmezővel ellátott A4-es papírlapot! Get Started Open Rjz06k.idw 10) Klikkeljen jobb egérgombbal a Browser-ban az Szmező sorra, és válassza az Edit Definition parancsot!

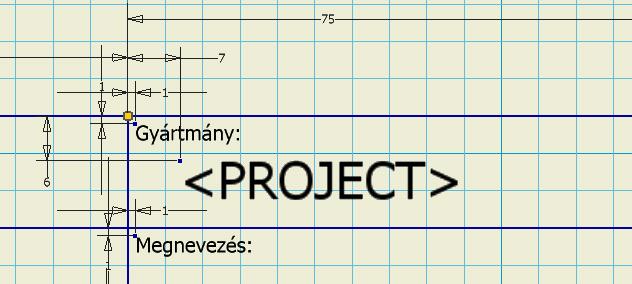

7 Rajz06 Attribútumos szövegmező 7 Inventor ) A szövegmező attribútumos kitöltéséhez válassza a Sketch A Text parancsot! Töltse ki először a Gyártmány mezőt! Ehhez a parancs kiadása után klikkeljen valahová a Gyártmány mezőbe, majd adja meg a megjelenő párbeszédablakban a szükséges opciókat! A szükséges opciók az 5. oldalon lévő táblázatban láthatók. A parancs befejezése után pozícionálja a Project attribútumot, a szöveg bal felső sarokpontja a mező bal felső sarokpontjától vízszintesen 7 mm-re, függőlegesen pedig 6 mm-re legyen.

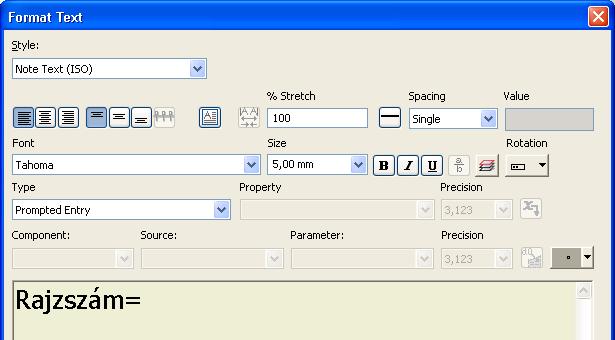

8 Rajz06 Attribútumos szövegmező 8 Inventor2010 Az előzőekben közölteknek megfelelőem töltse ki a Megnevezés (7;6), az Megnevezés (7;6), a Tervező (3;7), a Dátum (3;7), az Ellenőrzés (3;7), a Tömeg (2;6), a Fájlnév (12;3,5) mezőket! A kitöltéshez szükséges opciók a 6. oldalon lévő táblázatban láthatók. A zárójelben található számok az attribútumok pozicionálását mutatják. Az eddigi jellemzők modellhez kötöttek (Properties Model) voltak. A Rajzszám (7;7) és a Méretarány (4;9) rajzlaphoz kötött jellemzők. Ezeket Kérőszöveges bevitelként (Prompted Entry) kell definiálni Az attribútumos szövegmező szerkesztését a Finish Sketch paranccsal fejezheti be.

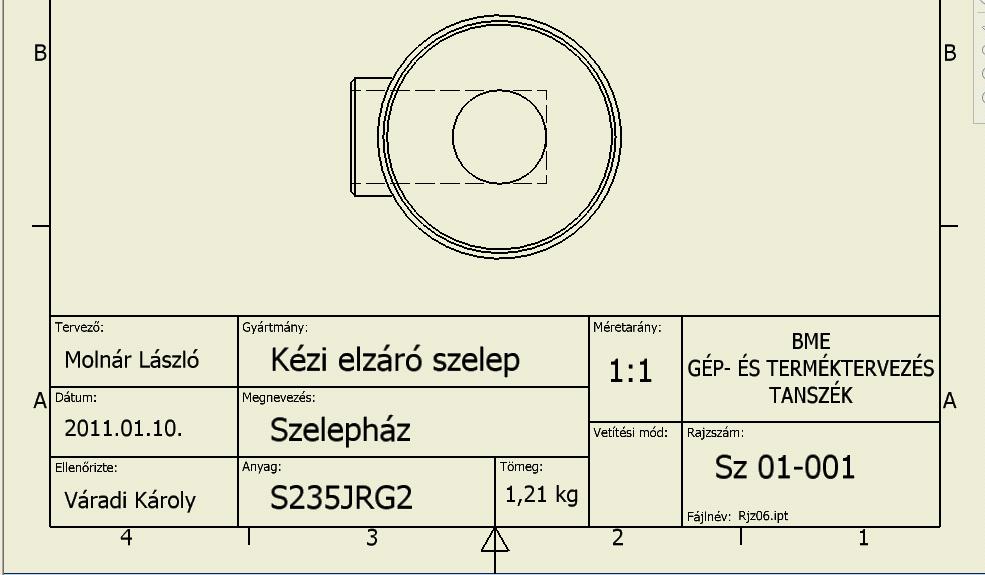

9 Rajz06 Attribútumos szövegmező 9 Inventor2010 A szövegmező szerkesztésének befejezése után a program bekéri a Kérőszöveges bevitelként (Prompted Entry) definiált attribútumokat. A Kérőszöveges bevitelként (Prompted Entry) definiált mezőkön kívül a szövegmező többi mezője üres, hiszen nincs modell a rajzlaphoz hozzárendelve. 12) Rendelje a rajzlaphoz a Rjz06.ipt alkatrészt (Base Rjz06.ipt). Az attribútumos mezők kitöltődnek.
