1 INFORMATIKA CAD ismeretek (Inventor) INTERAKTÍV FELADAT A versenyrész időtartama: 120 perc O S Z T V Pótlapok száma Tisztázati Piszkozati Jóváhagyta: Vizsgarészhez rendelt követelménymodul azonosítója, megnevezése: CAD ismeretek Vizsgarészhez rendelt vizsgafeladat száma, megnevezése: /2 CAD ismeretek NEMZETI MUNKAÜGYI HIVATAL Szak- és Felnőttképzési Igazgatóság KORLÁTOZOTT TERJESZTÉSŰ!
2 1. Feladat (14 pont) Készítse el annak az alkatrésznek a 3D szilárdtest modelljét, amelynek vetületi képeit az alábbi ábra mutatja! Az elkészült modellt mentse EGYÉNI KÓD_1_FELADAT néven a megadott helyre! 2

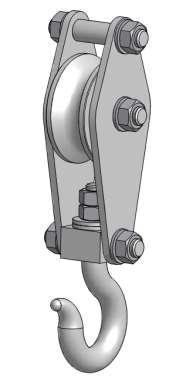

3 2. Feladat (54 pont) Az alábbi ábra egy köteles emelőszerkezet csigakerékkel ellátott daruhorgát mutatja. Az Ön feladata a szerkezet összeszerelését megkönnyítő robbantott ábra, illetve az ábrához tarozó darabjegyzék elkészítése. Az egyes alkatrészekhez rendeljen hozzá anyagminőséget és a megjelenítéshez anyagmintát! Az alkatrészek elnevezését, anyagminőségét és a szükséges anyagminta nevét a táblázat tartalmazza. Megnevezés Anyag Anyagminta Oldallap Steel, Cast Blue Tengely Steel, Cast Yellow Kerék Steel, Cast Orange Horogtartó Steel, Cast White Horog Steel, Cast Red Alátét Steel, Cast Pink Készítse el az egyes alkatrészek szilárdtest modelljét és mentse el őket sorra a táblázatban megadott néven a megadott helyre! Az egyes alkatrészek rajzai a következők: HOROGTARTÓ 3
4 OLDALLAP TENGELY 4
5 HOROG (A horog elkészítése során alkalmazzon söprést (Sweep) és pásztázást (Loft)!) ALÁTÉT 5
6 KERÉK Az alkatrészek felhasználásával szerelje össze a szerelvényt! Az alátét szabványszáma: DIN 125 A, a hatlapú anya szabványszáma: DIN 934 M24x2. Az elkészült összeállítást mentse EGYÉNI KÓD_ÖSSZEÁLLÍTÁS néven a megadott helyre! Az összeállított szerelvényről készítsen robbantott ábrát a minta szerint! Az elkészített állományt mentse EGYÉNI KÓD_ROBBANTOTT néven a megadott helyre! 6
7 Készítse el a szerelvény összeállítási, szerelési rajzát! Ábraként alkalmazza a robbantott ábrát! Helyezzen el megfelelő számú tételszámot, és darabjegyzéket! 7
8 Az elkészült rajzot mentse EGYÉNI KÓD_ÖSSZEÁLLÍTÁSI RAJZ néven a megadott helyre! 3. feladat (32 pont) Készítsen műhelyrajzot a HOROGTARTÓ megnevezésű alkatrészről! Az alábbi utasításokat vegye figyelembe! A3 lapot használjon! Az alkatrészt három vetületen ábrázolja! Alkalmazzon kitörést az Ø24 furat megmutatására! Az Ø24 furat tűrése a következő: Felső eltérés: +0,6 mm, Alsó eltérés +0,2 mm. Ezt a méretet eltéréses tűrésmegadással adja meg! Adjon meg a következő helyzetpontossági tűréseket! o A hasáb alakú központi rész két szélén látható csapok (Ø24) egytengelyűségének tűrése legyen 0,08 mm o A horogtartó alsó és felső síkjának párhuzamossága 0,02 mm. o Az Ø24 furat és az Ø24 mm-es csapok merőlegességére adjon meg 0,02 mm tűrésnagyságot! Az általános felületi érdesség nagysága 3,2μm, de ettől eltérő minőségű felületek is vannak az alkatrészen. Ezek: o A horogtartó alsó és felső síkjának felületi érdessége 1,6 μm o A két Ø24 mm-es csap belső, már nem menetes részének felületi érdessége 1,6 μm. Töltse ki a szövegmező megfelelő rovatait! (KÓD, DÁTUM, MEGNEVEZÉS) Az elkészített rajzot mentse EGYÉNI KÓD_3_FELADAT néven a megadott helyre! A feladat során a következő fájlokat kell menteni! (11 darab) 1. Feladat o EGYÉNI KÓD_1_FELADAT 2. feladat o HOROGTARTÓ o OLDALLAP o TENGELY o KERÉK o ALÁTÉT o HOROG o EGYÉNI KÓD_ÖSSZEÁLLÍTÁS o EGYÉNI KÓD_ROBBANTOTT o EGYÉNI KÓD_ÖSSZEÁLLÍTÁSI RAJZ 3. feladat o EGYÉNI KÓD_3_FELADAT 8
54 481 01 1000 00 00 CAD-CAM
