1 SZÉCHENYI ISTVÁN EGYETEM MECHATRONIKA ÉS GÉPSZERKEZETTAN TANSZÉK SZÁMÍTÓGÉPES MODELLEZÉS ÉS TERVEZÉS II Gépészmérnöki BSC szak Forgácskihordó feladat Tervezzen meg egy forgácskihordót, az alábbi adatok figyelembevételével! A hajtáslánc egy aszinkron villanymotorból, egy biztonsági tengelykapcsolóból, egy kúpkerekes hajtóműből, egy rugalmas tengelykapcsolóból és a lánchajtás tengelyének csapágyazásából áll. A villanymotort, és a hajtómű bemenő tengelyét biztonsági tengelykapcsolóval, a hajtómű kimenő tengelyét és a lánchajtás tengelyét rugalmas tengelykapcsolóval kösse össze! Szerelje a felsorolt gépegységeket szabványos idomacélokból készült tartószerkezetre! A szerkezet azon részeit, melyek veszélyforrást jelentenek, lássa el védőburkolattal! - A szükséges vonóerő a láncon (lánckeréken ható kerületi-erő): Fv - A kihordás sebessége (lánckerék kerületi-sebessége): vk - Lánckerék átmérője: D - dinamikus tényező: cd vk Sorszám D (mm) Fv (kn) (cm/s) cd Sorszám D (mm) Fv (kn) (cm/s) cd , ,5 2,5 1, ,6 1,4 1, , ,3 1,2 1, ,8 2,8 1, ,8 1,5 1, ,2 3,2 1, ,6 1,5 1, , ,8 1, ,5 3,5 1, ,8 1,8 1, ,2 3,3 1, ,2 2 1, ,8 3,8 1, , ,5 4,2 1, ,5 2,2 1, ,8 1, ,2 2,2 1, ,5 5 1, ,8 2,5 1, ,2 1,6 vk

2 A FELADAT KIDOLGOZÁSÁNAK MENETE: 1. Határozza meg a hajtás fő jellemzőit (mértékadó nyomatékok, fordulatszámok)! határozza meg a forgácskihordó geometriai méreteit! 2. Méretezze a lánchajtás tengelyének átmérőit és a rajta lévő tengelykötést! 3. Tervezze meg és méretezze a lánckerék-tengelyek csapágyazását! 4. A tengelycsonkok fő méreteit is figyelembe véve a táblázatokból, ill. a katalógusokból válassza ki a tengelykapcsolók, ill. a kúpkerekes hajtómű pontos típusát! 5. A biztonsági tengelykapcsoló típusának kiválasztása. 6. Válassza ki a motor típusát és keresse ki a motor tengelyvégének jellemzőit ( 7. A felsorolt gépegységeket hengerelt idomacélból készült tartószerkezetre építse! A konstrukció kialakítása során gondoskodjon a lánchajtás feszítéséről és lazításáról is! 8. Készítse el az összekapcsolt géprendszer 3D modelljét. Készítse el a hajtáslánc törzsrajzát darabjegyzékkel, tételszámozással a fő- és befoglaló- valamint az illesztett méretek feltüntetésével! Kiemelt részleteken mutassa meg a hajtáslánc elemeinek kapcsolódásait is! 9. Az alkatrész modellek alapján készítsen a nem szabványos elemekről műhelyrajzot (tengely, lánckerék, burkolat, tartószerkezet, stb)! A FELADAT KIDOLGOZÁSÁNAK FORMAI KÖVETELMÉNYEI: 1. A számítás A4-es formátumú, sorszámozott lapokon, azoknak csak egyik oldalára írva, javítás nélküli kivitelben golyóstollal vagy szövegszerkesztővel, ill. az Pro/I-ból nyomtatva készítendő! A rész- és végeredményeket tüntesse fel a számítási lapok jobboldalán kialakított 50 mm széles szegélyre (margóra). A jelölésrendszer egyértelműsége és a gondolatmenet követhetősége érdekében a számítást egészítse ki szövegközi magyarázó ábrákkal! A számításhoz készítsen előlapot is! Beadáskor ezen feladat kiírás utolsó oldalán található feladatlapot helyezze az előlap és a számítás közé, majd az egészet a bal felső saroknál tűzőgéppel kapcsolja össze! 2. A törzsrajzot és a rész-összeállítási rajzot szabványos méretarányban rajzolva, szükség esetén szabványos kicsinyítés használatával (1:2, 1:5) helyezzék el A0 vagy A1 vagy A2 méretű lapra! Majd függetlenül a rajzlap méretétől A3-as formátumban nyomtatva kérjük beadni! A műhelyrajzokat A4-es vagy A3-as formátumban nyomtatva kérjük beadni! 3. A rajzokon annyi vetületet, metszetet alkalmazzon, hogy a szerkezet valamennyi alkatrésze meghatározott legyen! Tüntesse fel a befoglaló-, csatlakozó-, számított-, tűrésezett-, illesztett méreteket, a helyzet- és alaktűréseket, valamint a felületminőségeket! A törzsrajzot lássa el tételszámokkal és részletesen kitöltött darabjegyzékkel! Az előforduló tűréseket, ezek értékeit táblázatban foglalja össze! A rajzot beadáskor szabványos módon hajtsa össze A4-es formátumra! Győr, január. 24. Bider Zsolt gyakorlatvezető

3

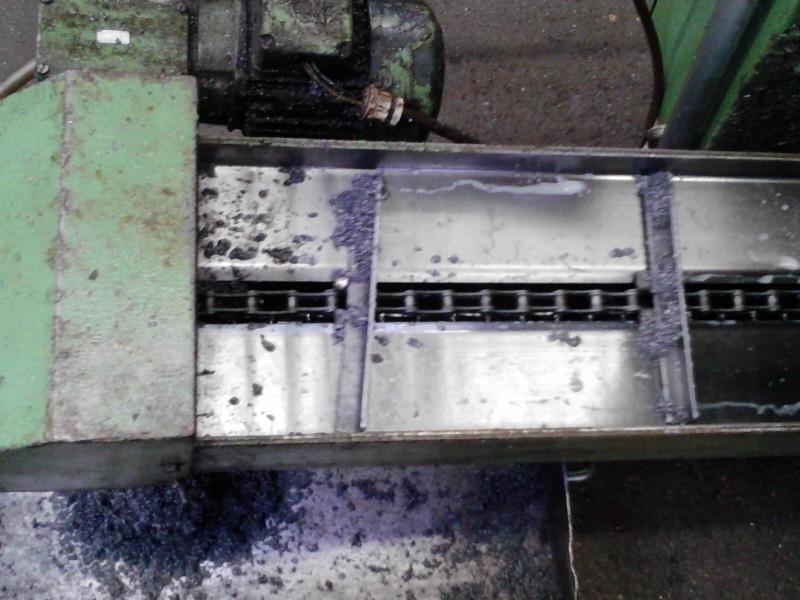

4

5

6 SZÉCHENYI ISTVÁN EGYETEM MECHATRONIKA ÉS GÉPSZERKEZETTAN TANSZÉK SZÁMÍTÓGÉPES MODELLEZÉS ÉS TERVEZÉS II Gépészmérnöki BSC szak Név: Beadási határidő: Forgácskihordó feladat - A szükséges vonóerő a láncon (lánckeréken ható kerületi-erő): Fv = - A kihordás sebessége (lánckerék kerületi-sebessége): vk = - Lánckerék átmérője: D = - dinamikus tényező: cd = A forgácskihordó geometriai méretei: LG (teljes hossz) = LE (max. feladó hossz) = L (konstrukciós hossz) = LA (felső rész hossza) = A (kidobás magasság) = HT (házelem magasság) = BB (teljes szélesség) = B (feladási szélesség) = HB (burkolat magasság) = α (Hajlásszög: ) = Győr,...év...hónap... gyakorlatvezető
