1 CAD-ART Kft Budapest, Fehérvári út 35. Tel./fax: (36 1) cad-art@cad-art.hu PEPS CNC Programozó Rendszer Oktatási Segédlet Laser megmunkálás

2 PEPS 4 laser megmunkálási példa A rajzolási segédlet alapján készítsük el a belső folyamatos kontúr és a furatok rajzát. (A rajzolási segédlet 36. oldaláig, a külső négyszög és a külső folyamatos kontúr kivételével.) A feladatban használt módszerek : - a korábban megrajzolt lemezalkatrész elhelyezése a táblán - megmunkálási paraméterek beállítása - posztprocesszálás (NC program előállítása) - megmunkálás szimuláció - a technológia egyedi módosítása - a szerszámmozgások, megmunkálási sorrend módosítása 1

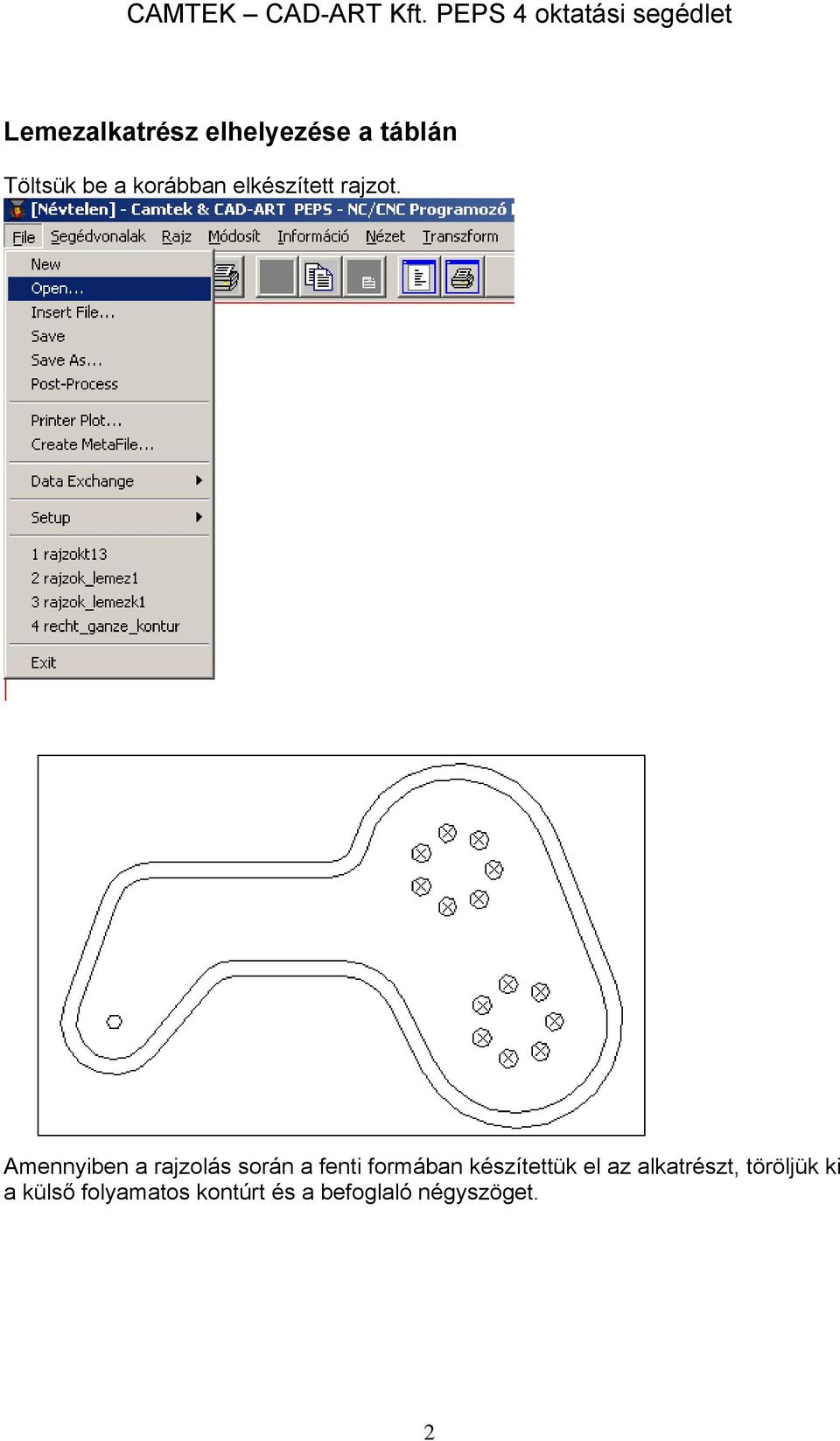

3 Lemezalkatrész elhelyezése a táblán Töltsük be a korábban elkészített rajzot. Amennyiben a rajzolás során a fenti formában készítettük el az alkatrészt, töröljük ki a külső folyamatos kontúrt és a befoglaló négyszöget. 2

4 Az így módosított rajzot mentsük el rajzok_lemez1 néven. Általában fontos, hogy a megmunkálandó lemezalkatrészek rajzát táblára helyezés előtt megtisztítsuk, a későbbi megmunkálásnál zavaró hibákat ( nem zárt kontúrok ) kijavítsuk, a felesleges vonalat kitöröljük vagy kikapcsolt layerre helyezzük. Ha a rajzot elmentettük, kezdjünk új feladatot. A megmunkálást beállítását minden esetben az Elrendezési menü Tábla beállítás menüponttal kezdjük. 3

5 Töltsük ki a táblabeállítási paramétereket az alábbiak szerint, (az egyéni igények figyelembevételével). A SZÖVEGES ADATOK MEGADÁSÁNÁL NE HASZNÁLJUNK MAGYAR ÉKEZETES KARAKTEREKET, EZ AZ NC VEZÉRLÉST MEGZAVARHATJA. Az OK gomb megnyomására a képernyőn megjelenik az üres lemeztáblát jelző négyszög. 4

6 A feladat során - igény szerint használjuk a következő ikoncsoportot: a b c d e f g h i j k l a - nagyítás b központosítja az összes rajzadatot. c előző nagyítás d újrarajzolja a grafikát e - törlés f elemek felrobbantása g változtatás visszaállítása h információ a kiválasztott elemekről i az aktuális alakzat módosítása j megmunkálás szimuláció k - Expert paraméterek l - Expert szerszámpálya Állítsuk be a nagyítást úgy, hogy a teljes lemeztáblát lássuk a képernyőn. (Nyomjuk meg az alábbi ikont.) Helyezzük a táblára a korábban megrajzolt lemez1 nevű alkatrészt. 5

7 Az Open (megnyitás) gomb megnyomása után a kiválasztott alkatrész megjelenik a képernyőn, és a kívánt pozícióba mozgatható az egérrel vagy az XY koordináták megadásával. A kívánt pozíció beállítása után az alkatrész az adott helyzetben forgatható, skálázható, tükrözhető. Enter vagy ESC gomb megnyomásával lezárjuk az alkatrész elhelyezését. 6

8 Beállíthatjuk a rést az alkatrészek között X és Y irányban. A kívánt darabszámot az egér mozgatásával adhatjuk meg. Helyezzünk el a táblán hat alkatrészt az ábra szerint. Ezzel az alkatrészek táblára helyezését befejeztük. Mentsük el eddigi munkánkat lemeztabla1 néven. 7

9 8

10 A megmunkálási paraméterek beállítása A PEPS program Expert (szakértő) modulja képes a megmunkálás automatikus megtervezésére. Az Expert modul paramétereit az Expert menüben állíthatjuk be. A kívánt paraméterek elmenthetők alapbeállításként is. 9

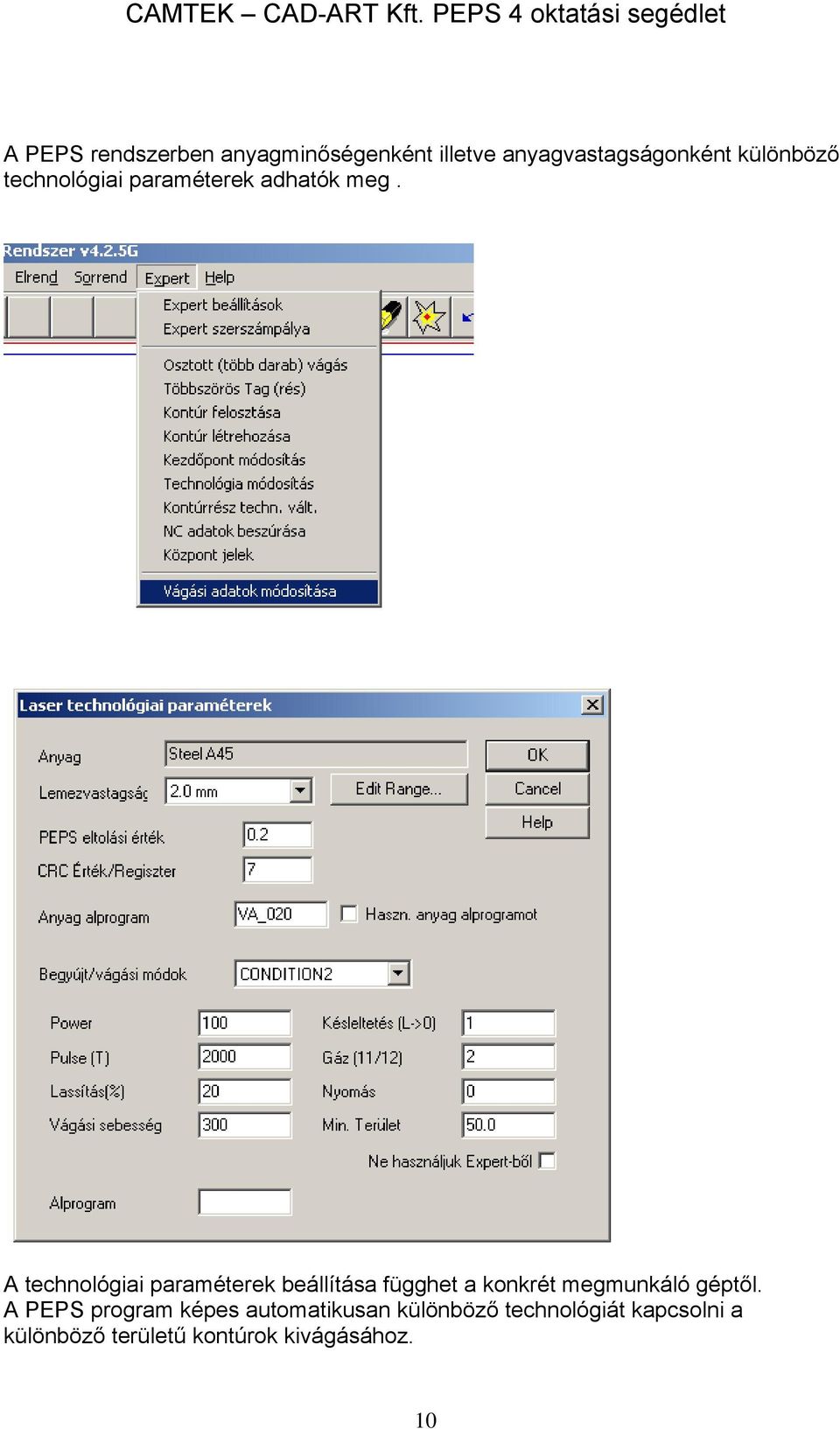

11 A PEPS rendszerben anyagminőségenként illetve anyagvastagságonként különböző technológiai paraméterek adhatók meg. A technológiai paraméterek beállítása függhet a konkrét megmunkáló géptől. A PEPS program képes automatikusan különböző technológiát kapcsolni a különböző területű kontúrok kivágásához. 10

12 Itt a minimum 50 mm2 területű kontúrok kivágását a CONDITION2 vágási módra, a minimum 100 mm2 területű kontúrok kivágását a CONDITION3 vágási módra állítottuk be. Tehát az mm2 területű kontúrok kivágását a CONDITION2 vágási móddal fogjuk végezni. Az Expert szerszámpálya kiválasztásával a rendszer a beállított paramétereknek megfelelően megtervezi a megmunkálást. A különböző technológiával kivágott kontúrokat különböző színekkel jeleníti meg a rendszer. 11

13 Egy alkatrészt kiemelve: A megmunkálás ezzel befejeződött. 12

14 Posztprocesszálás (NC program előállítása) Az NC alkatrészprogram elkészíthető : Az elkészült NC alkatrészprogram a Print ablakban megtekinthető. 13

15 14

16 Megmunkálás szimuláció A megmunkálás folyamatát a szimulációval ellenőrizhetjük. 15

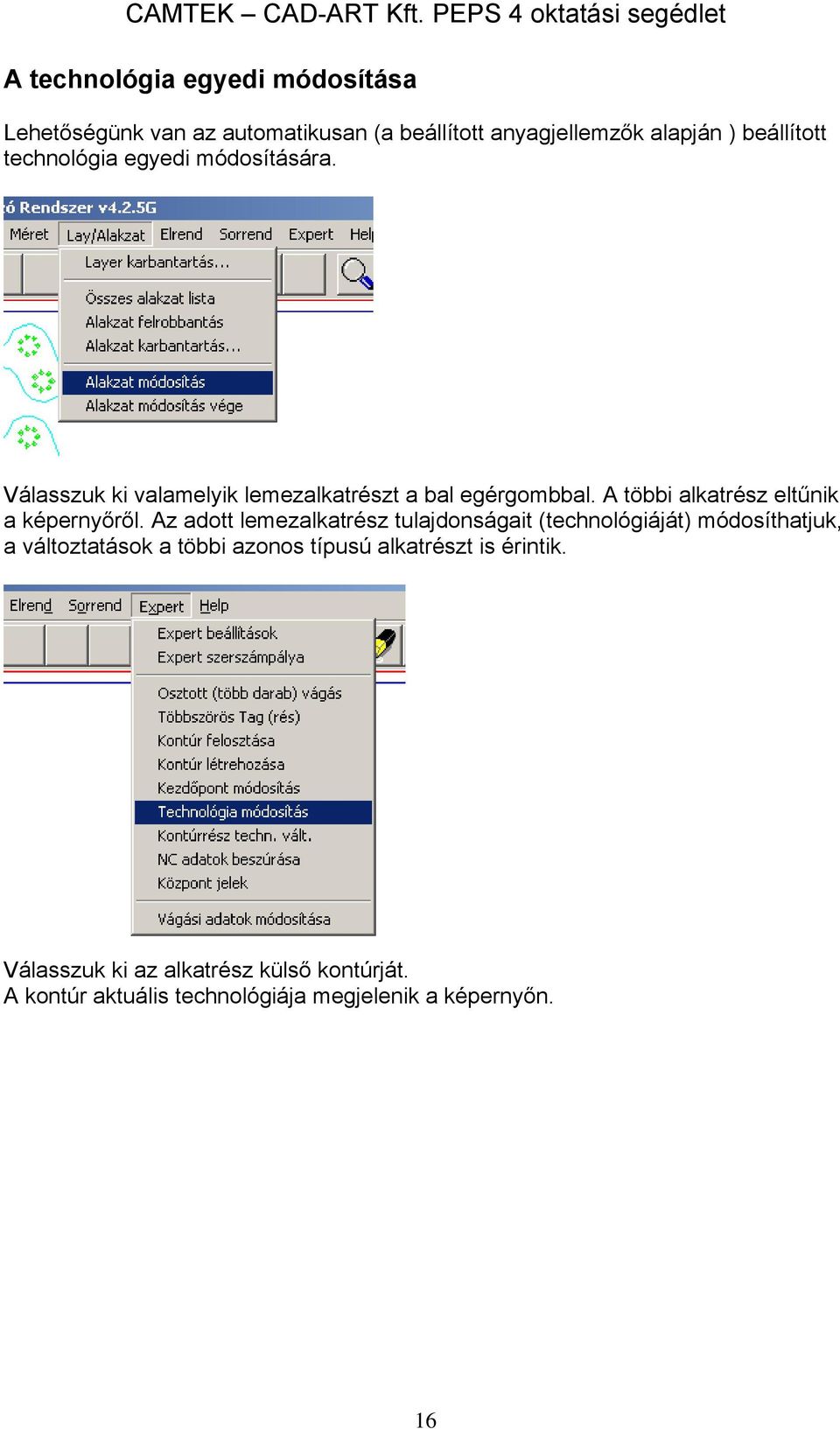

17 A technológia egyedi módosítása Lehetőségünk van az automatikusan (a beállított anyagjellemzők alapján ) beállított technológia egyedi módosítására. Válasszuk ki valamelyik lemezalkatrészt a bal egérgombbal. A többi alkatrész eltűnik a képernyőről. Az adott lemezalkatrész tulajdonságait (technológiáját) módosíthatjuk, a változtatások a többi azonos típusú alkatrészt is érintik. Válasszuk ki az alkatrész külső kontúrját. A kontúr aktuális technológiája megjelenik a képernyőn. 16

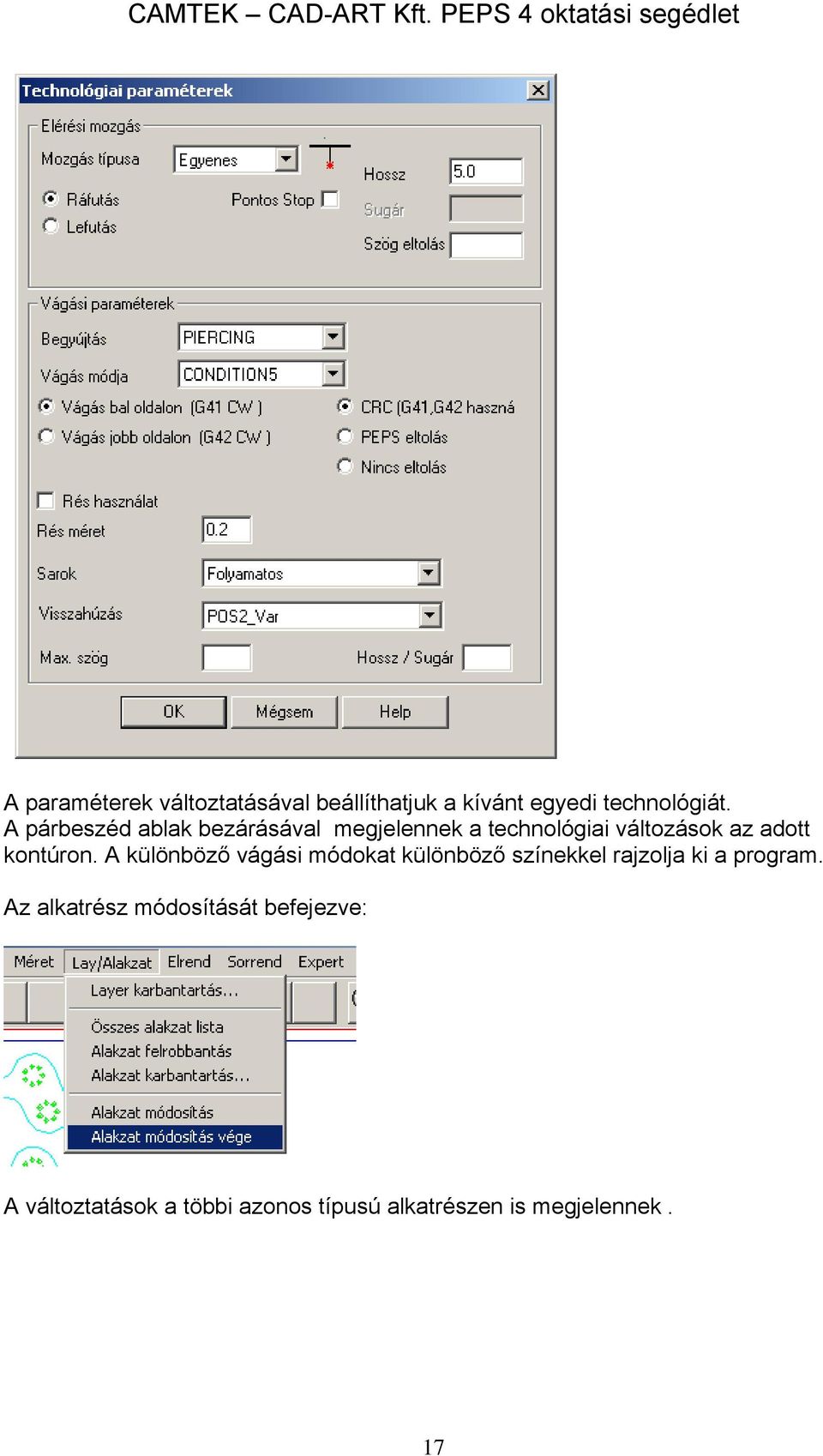

18 A paraméterek változtatásával beállíthatjuk a kívánt egyedi technológiát. A párbeszéd ablak bezárásával megjelennek a technológiai változások az adott kontúron. A különböző vágási módokat különböző színekkel rajzolja ki a program. Az alkatrész módosítását befejezve: A változtatások a többi azonos típusú alkatrészen is megjelennek. 17

19 A szerszámmozgások és a megmunkálási sorrend módosítása A rendszer az Expert (szakértői) modul segítségével automatikusan megtervezi a szerszámmozgásokat és a megmunkálási sorrendet. Lehetőségünk van szerszámmozgások egyedi módosítására. Először rajzoltassuk ki a szerszámmozgásokat. Kirajzoltatható a teljes szerszámpálya (fenn), vagy a részleges (az alkatrészek közötti ) mozgás.. 18

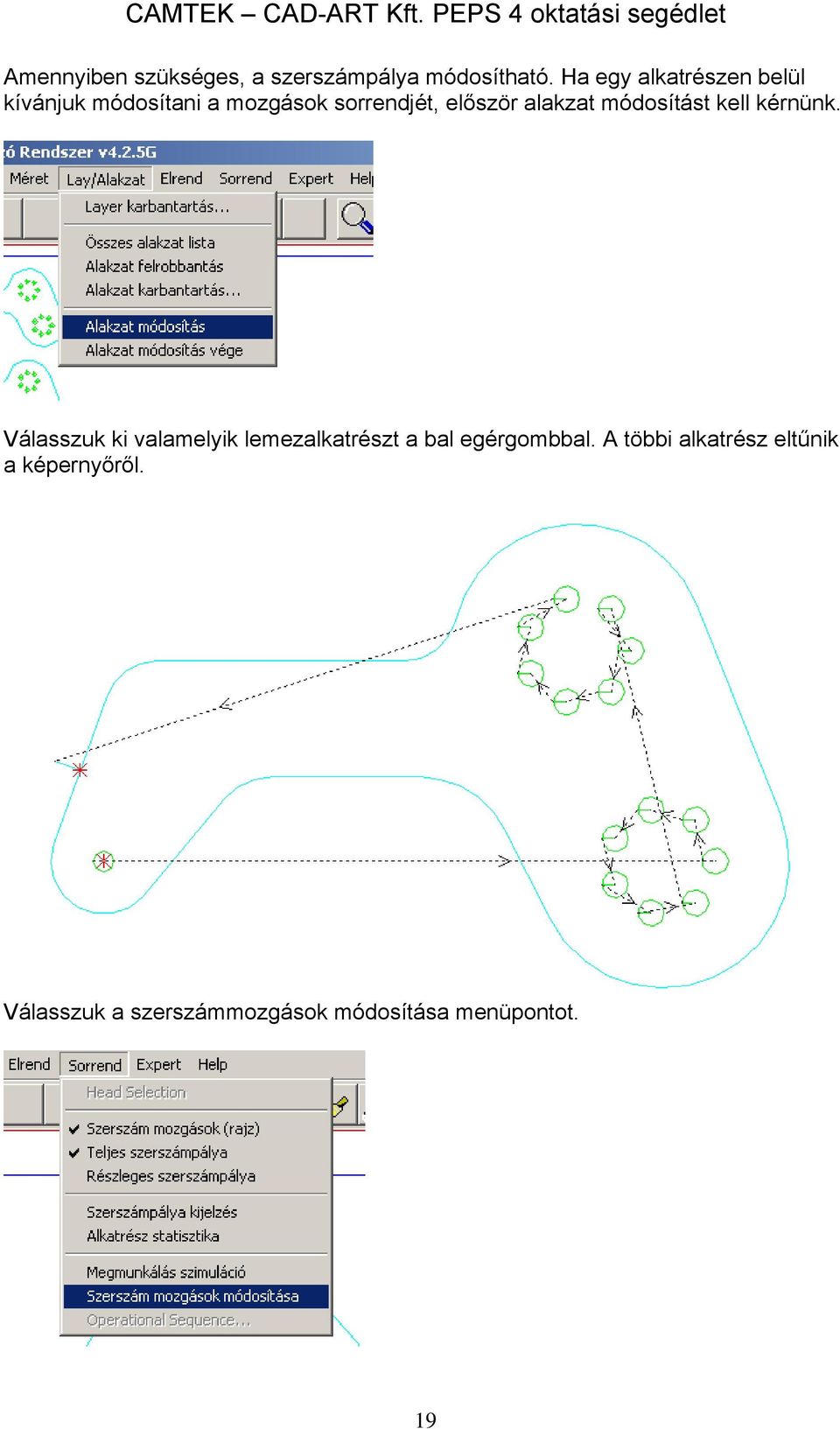

20 Amennyiben szükséges, a szerszámpálya módosítható. Ha egy alkatrészen belül kívánjuk módosítani a mozgások sorrendjét, először alakzat módosítást kell kérnünk. Válasszuk ki valamelyik lemezalkatrészt a bal egérgombbal. A többi alkatrész eltűnik a képernyőről. Válasszuk a szerszámmozgások módosítása menüpontot. 19

21 Ha fenti beugrómenü nem jelenik meg a képernyőn, kattintsunk a jobb egérgombra. Válasszuk ki azt az elemi kontúrt, amellyel kezdeni akarjuk a megmunkálást. Majd a kívánt megmunkálási sorrendben válasszuk ki a kontúrokat. Amennyiben a megfelelő sorrendet beállítottuk, zárjuk le a módosítást. 20

22 Alkatrészek megmunkálási sorrendjének módosítása. Válasszuk a szerszámmozgások módosítása menüpontot. 21

23 Ha fenti beugrómenü nem jelenik meg a képernyőn, kattintsunk a jobb egérgombra. Válasszuk ki azt az alkatrészt, amellyel kezdeni akarjuk a megmunkálást. Majd a kívánt megmunkálási sorrendben válasszuk ki az alkatrészeket. 22
