1 Építésügyi Monitoring Rendszer (ÉMO) komplex működését biztosító településrendezési tervek digitalizálása EKOP /B kiemelt projekt megvalósítása Felhasználói kézikönyv ÉMO Területrendezési modul V2 Készítette a Lechner Lajos Tudásközpont Nonprofit Kft. a Belügyminisztérium megbízásából augusztus 6.

2 1. A program használatának ismertetése 1.1. Böngésző Támogatott böngészők: Mozilla Firefox , Internet Explorer Bejelentkezés A honlapon Ügyfélkapus belépést követően a Kapcsolatok fülön található meg az ÉMO 2. modul (Területrendezés). Az ikonra kattintva, majd a Területrendezési modul indítása gomb megnyomásával indítható el az alkalmazás. Az alkalmazás használatához javasolt a védelem kikapcsolása az oldalon: 2

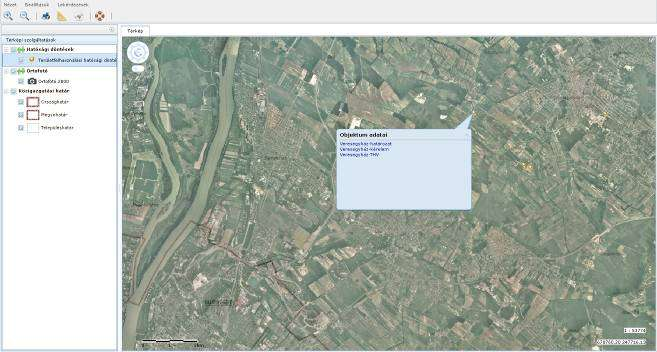

3 1.3. Elrendezés A felület egy baloldalon található rétegkezelő fából, egy mellette elhelyezkedő térkép megjelenítő ablakból, valamint egy menü és egy ikonsorból áll. A rétegfában az alábbi rétegek találhatók: Hatósági döntések, Ortofotó, Közigazgatási határ. Ezek rétegsorrendje (a közigazgatási határ kivételével) a nevük előtt elhelyezkedő felfelé, illetve lefelé mutató nyilakkal módosítható. Láthatóságuk a hozzájuk tartozó jelölő négyzetek használatával tetszőlegesen, egyedileg állítható. 3

4 1.4. Információ lekérdezése Az egyes rétegekhez tartozó attribútum adatokat azok rétegfában történő kiválasztása után a térkép ablakban az egér jobbgombjának kattintásával lehet lekérdezni. A területrendezési hatósági döntések esetében megjelenő információs ablakban az adott területhez tartozó hatósági döntések listája látható linkek formájában, amelyekre kattintva megtekinthetők a vonatkozó dokumentumok. A közigazgatási határokhoz pár alapvető statisztikai adat kérdezhető le (pl. település neve, jogállása, KSH kódja), míg az ortofotókhoz nem tartoznak háttér adatok Navigáció és beállítási lehetőségek A nézet menüpontban található eltol, nagyít, kicsinyít funkciók a térképi ablakban történő navigációt teszik lehetővé. A menüsorban található nagyító ikonok szintén ugyan ezeket a funkciókat aktiválják, míg a kép mentése/nyomtatása (a nyomtató ikonhoz hasonlóan) az ablakban aktuálisan beállított kép nyomtatását teszi lehetővé. 4

5 A nyomtatási beállításoknál lehetőség van megadni a lap méretét, tájolását, nyomtatás típusát, jelmagyarázat helyét, valamint a térkép címét. A beállítások menüpont alatt található Információk funkció az aktuálisan aktív szolgáltatás kiválasztott réteg nevéről tájékoztat, amelyre a beállítások éppen vonatkoznak. Szintén a beállítások menüpont alatt kapott helyet a réteg átlátszóságot állító funkció, mely ikon formájában ugyancsak elérhető. A mérés funkció a vonalzó ikonnak érhető el és lehetővé teszi, a térképi ablakban távolság, területet mérést, illetve földrajzi hely koordinátáinak meghatározását. A súgó ikon segítségével érhető el a fenti ikonsoron. Rákattintva az alkalmazáshoz rendelkezésre álló felhasználói útmutató jelenik meg. A térkép megjelenítő ablak bal felső sarkában található navigációs gomb szintén a térképi navigációt segíti. A közepén elhelyezett földgömbre kattintva teljes nézetre lehet nagyítani, míg az egyes égtájak felé az azok felé mutató nyilakkal lehet mozgatni a térképet Monitoring funkciók használata A területrendezési vonatkozású adatok a fejlécen található lekérdezések menüpont segítségével érhetők el. Erre kattintva két funkció közül lehet választani: területrendezési monitoring, illetve tervi rétegek hozzáadása. A területrendezési monitoring funkció két vizsgálati szempont szerint teszi lehetővé a tervek elemzését: Területi folyamatok alakulása Tervérvényesülés Területi folyamatok alakulása A területi folyamatok alakulása azonos, de különböző időpontokban készült tervek összevetését teszi lehetővé. Adott terv időbeli módosulását, változását mutatja meg. A területrendezési monitoring menüpontra kattintva az alábbihoz hasonló ablak jelenik meg. 5

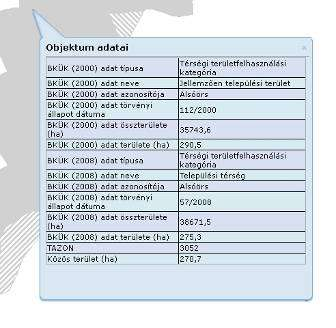

6 A vizsgálat típusa legördülő listából a területi folyamatok alakulása kiválasztása után állítható be a vizsgálandó tervi szint, szintén legördülő listából. Lehetőség van a Balaton Kiemelt Üdülőkörzet, a Budapest Agglomeráció és az OTrT hatályos illetve korábbi példányainak összehasonlító elemzésére. A tervi szint kiválasztását követően a vizsgálható területegység legördülőből választható település az összevetés területi konkretizálásaként. Végezetül a vizsgálható jellemző legördülőből adató meg az a konkrét tervi réteg, amelyre az összehasonlítást el szeretnénk végezni. A beállítások után az elemzés és riport hozzáadása gombbal adható hozzá a térkép, illetve az elemzés táblázatos formában. Sikeres hozzáadás esetén a térkép megjelenítő ablakban láthatóvá válnak a kiválasztott területegységre a beállított tervi réteg különböző időbeli változatai, szemléltetve a közös, mindkettőben szereplő részeket, valamint különböző stílussal a csak adott évben szereplő részeket. A bal oldali térképi szolgáltatások ablakban az egyes rétegek láthatósága tetszőlegesen állítható. A térképről jobb egérgomb kattintással 6

7 kérhető információ. Az ekkor megjelenő ablak bal alsó sarkán bal egérgomb nyomva tartása mellett tetszőlegesen átméretezhető. A tervi réteg hozzáadásakor a térkép mellett az adott tervi réteget illetően egy táblázatos összefoglaló is megjelenik külön fülön Tervérvényesülés A Tervérvényesülés funkció különböző területi szintekre vonatkozó tervek összevetését teszi lehetővé. Segítségével kideríthető, hogy a tervhierarchiában szereplő tervek létrehozásakor mennyire érvényesült az illeszkedés elve magasabb szintű tervekhez. 7

8 A kiválasztás és hozzáadás ugyan úgy történik, mint a területi folyamatok alakulása esetén, ugyan azokból a legördülőkből kell kiválasztani az elemeket, melyek a vizsgálat típusa legördülőben történő kiválasztás megváltozásakor frissülnek. A megfelelő paraméterek megadását követően az elemzés és riport gomb megnyomásával jeleníthető meg a térkép, illetve a hozzá tartozó táblázatos elemzés. sikeres hozzáadás esetén az alábbihoz hasonló képernyő fogadja a felhasználót. A térkép fül mellett megjelenő második fülön táblázatos formában tekinthető át a terv összemetszés eredménye. 8

9 1.7. Tervi rétegek hozzáadása Lehetőség van a rendszerbe feltöltött rendezési tervek tetszőleges hozzáadására is, amellyel a területi folyamatok alakulása, illetve a tervérvényesülés elve szélesebb körű rálátással elemezhető. A lekérdezések menüpont alatt található tervi rétegek hozzáadása gomb megnyomásával az alábbihoz hasonló ablak jelenik meg. A terv típusa legördülő mezőből választható ki a hozzáadni kívánt terv területi szintje (országos, megyei, kiemelt, települési), illetve típusa (térszerkezeti, településszerkezeti, övezeti). Tetszőleges számú tervi réteg hozzáadható. A hozzáadott tervek attribútum adatai ugyancsak lekérdezhetők a térképi szolgáltatások alatt történő kijelölést követően és jobb egérgomb kattintással. 9

10 Kiegészítő szolgáltatásként az alkalmazás lehetőséget kínál a Dokumentációs Központba beérkezett és feldolgozott településszintű georeferált raszteres szabályozási tervi állományok megjelenítésére is. 10
