1 Építésügyi Monitoring Rendszer (ÉMO) komplex működését biztosító településrendezési tervek digitalizálása EKOP /B kiemelt projekt megvalósítása Felhasználói kézikönyv ÉMO Mobil GUI Készítette a Lechner Lajos Tudásközpont Nonprofit Kft. a Belügyminisztérium megbízásából augusztus 5.

2 1. A program használatának ismertetése 1.1. Eszközök Az alkalmazás elsősorban okostelefonokra és tabletekre optimalizált Böngészők Támogatottak a modern böngészők (Mozilla Firefox 30+, Google Chrome 35+, Internet Explorer 11+) és mobil verzióik Bejelentkezés A honlapon Ügyfélkapus belépést követően érhető el az ÉMO 1. modul (Építésügy) mobil felülete. 2

3 Az Alkalmazás indítás gombra kattintva egy település kiválasztó oldal töltődik be, ahol a felhasználó hatóságához rendelt települések közül lehet választani. A település kiválasztását követően betöltődik az alkalmazás központi felülete Elrendezés A betöltött oldal fő eleme a térkép. Felül található a keresősáv (a helyrajzi szám szerinti kereséshez) és a főmenü gomb (jobbra felül), jobb oldalon a nagyító-kicsinyítő gombok, jobbra alul a 3

4 rétegválasztó menü gombja, alul középen a kiválasztott település neve látszik, balra alul peddig a helyzetmeghatározás gombja van Menük, főmenü Az alkalmazásban a menük, választó listák a mobil eszközökre történt optimalizáció okán teljes ablakos formában jelennek meg. Egy menüből vagy választó listából általában valamely elem kiválasztásával lehet tovább lépni, illetve el lehet hagyni a menüt a jobb felső sarokban lévő bezárás gombra kattintva is. Almenük esetén a bal felső sarokban lévő nyilra kattintva vissza lehet térni a felette lévő menübe is. A főmenü az alkalmazás fő ablakában a térkép felett jobbra felül lévő gombra kattintva jeleníthető meg. A főmenün keresztül érhető el többek között a Kijelentkezés menüpont is Rétegek A jobbra alul lévő gombra kattintva megjelenik a rétegválasztó kategória menüje. 4

5 A kategória kiválasztását követően az adott kategóriába tartozó rétegek listájából választhatjuk ki a megjeleníteni kívánt rétegeket Réteg típusok Két fő rétegtípus található: alaptérképek (melyek közül egyszerre egy lehet bekapcsolva) és fedvények (melyek tetszőlegesen, egymástól függetlenül ki-be kapcsolhatók). A rétegválasztó három kategóriájából az első tartalmazza az alaprétegeket, a második és a harmadik pedig a fedvényeket. A kategóriák részletes bontása a következő: 5

6 Típus Altípus Név Minimális Szolgáltatás Leírás lépték típusa - Légifotó (2000) es ortofotó WMS ALAPTÉRKÉPEK - Légifotó ( )* - legfrisebb ortofotó WMS - Utcatérkép - utcatérkép WMS - Nincs térkép - üres térkép (fehér háttér) - Nincs eltérés - FEDVÉNYEK Detektálási rétegek Beépítettség csökkenés - Beépítettség növekedés - Nem megállapítható - Detektált építmények - Földrészletek 1: FÖMI legfrisebb légifotó alapján történt detektálás eredmény rétegei WMS Közigazgatási határok - Nyilvántartási rétegek Épületek 1: Hrsz feliratok 1:2 000 Közigazgatási határok - felirat *: a szolgáltatás teljes országot lefedő biztosítása folyamatban Település választó FÖMI rétegek WMS A település választó az alkalmazás indítását követően jelenik meg, illetve a későbbiekben a főmenüből érhető el. A főmenü a jobb felső sarokban lévő gombra bökve hívható elő. Ezt követően a Település választása menüpontra kell kattintani. A megjelenő település választó lista a felhasználó illetékességi területébe tartozó településeket tartalmazza. Ezek közül bármelyikre kattintva az alkalmazás az újonnan kiválasztott település adataival újratöltődik. 6

7 Navigáció Lehetőségünk van a térképre ujjal ráfogni, és azt a síkban bármelyik irányban elmozdítani, továbbá két ujj segítségével tudjuk a térképet nagyítani-kicsinyíteni is. A nagyítás, illetve kicsinyítés műveletét el tudjuk végezni a jobb oldalon lévő két gomb segítségével is: nagyításhoz a pluszjelűre, kicsinyítéshez a mínuszjelűre kell kattintani. Emellett település választásakor a térkép önműködően az adott település közigazgatási határára nagyít Helyrajzi szám szerinti keresés A felül lévő mezőbe beírva egy helyrajzi számot kereshető az adott helyrajzi számú ingatlan. Amennyiben a kiválasztott településen létezik az adott helyrajzi számú ingatlan, akkor az Enter lenyomását követöen a térkép önműködően oda nagyít, és a megtalált ingatlant a térképen jelölő jelzi. 7

8 Jelölők Az eddig felsorolt rétegeken kívül ikonok formájában további információkat (rétegeket) helyezhetünk fel a térképre. Ezek helyrajzi számhoz köthető adatokat és fényképeket, illetve az ügyintézők által lehelyezett megjegyzéseket jelölnek. Ezek alapján a jelölők három csoportba vannak sorolva: OÉNY jelölők, fényképek, ügyintézői jelölők. A kapcsolódó adatok egy része az OÉNY adatbázisból, a többi az ÉMO adatbázisból érkezik. Az ikonok megjelenítéséhez legalább 1:10000-es méretarányra kell nagyítani. A jelölők menüjét a főmenüből (kattintás a jobb felső sarokban lévő gombra) indulva, a Jelölők menüpontot választva lehet elérni: 8

9 Ezt követően lehet a megfelelő csoport almenüjébe belépni: Az egyes ikonok a megjelenítésen túlmenően lekérdezhetőek is. Ehhez szükséges, hogy a megfelelő csoport legyen aktiválva: kattintás a Lekérdezés ezekre a jelölőkre menüpontra. Az alatta lévő listában pedig bepipálhatóak a megjeleníteni kívánt jelölő kategóriák. A lista fejlécében található négyzetre kattintva lehetőség van az összes kategória egyszerre történő be-, illetve kikapcsolására. 9

10 OÉNY jelölők Az egyes helyrajzi számokhoz köthető OÉNY információk szakmai kategóriánként jeleníthetők meg és kérdezhetők le. A jelenleg érvényes szakmai kategóriák (a jövőben változhat) a következők: Építés Fennmaradás Használatbavétel Rendeltetés váltás Bontás Építésügyi bírság Kötelezés Egyéb Kivitelezés megkezdése Építésfelügyeleti ellenőrzés Építésfelügyeleti bírság Építésfelügyeleti intézkedés Változási vázrajz Energetikai tanúsítvány Örökségvédelmi dokumentáció Örökségvédelmi nyilvántartás Építésügyi dokumentum A térképen minden olyan helyrajzi számon jelölő jelenik meg, ahol a kiválasztott kategóriák valamelyikében adat található. 10

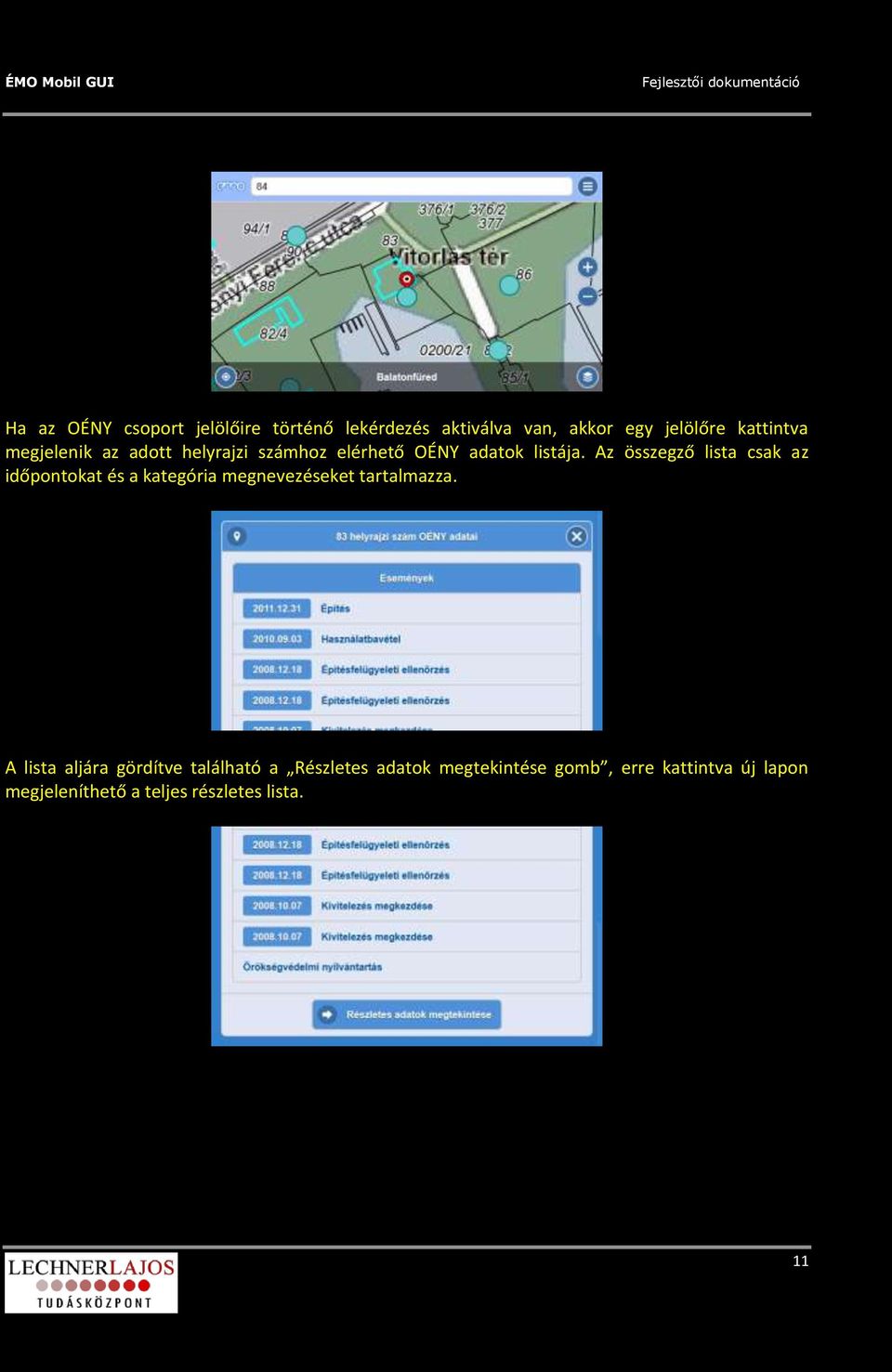

11 Ha az OÉNY csoport jelölőire történő lekérdezés aktiválva van, akkor egy jelölőre kattintva megjelenik az adott helyrajzi számhoz elérhető OÉNY adatok listája. Az összegző lista csak az időpontokat és a kategória megnevezéseket tartalmazza. A lista aljára gördítve található a Részletes adatok megtekintése gomb, erre kattintva új lapon megjeleníthető a teljes részletes lista. 11

12 Fényképek A térképen jelölhetők azon helyrajzi számú ingatlanok is, amelyekhez elérhetőek építésfelügyeleti jegyzőkönyvekhez kapcsolt fényképek. Ennek aktiválása is a jelölők menüből érhető el. 12

13 Ha a lekérdezés is aktiválva van, akkor egy jelölőre kattintva megjelenik az adott helyrajzi számhoz tartozó fényképek listája, a lista a képekhez kapcsolódó jegyzőkönyvek időpontjait tartalmazza. 13

14 Egy kiválasztott sorra kattintva megtekinthető a hozzá tartozó fénykép. A fényképek galériaszerűen jelennek meg, lehet köztük lapozni, és egy adott képre rá is lehet nagyítani Ügyintézői jelölők A hatósági ügyintéző munkáját segítik az ügyintézői jelölők. Három fajta jelölőt lehet megjeleníteni: Rendben, Ellenőrizendő, Problémás, melyek külön-külön és egyben is ki-be kapcsolhatók. Az ügyintézői jelölők nem a helyrajzi számhoz rendeltek, hanem az ügyintéző által kiválasztott pontra kerülnek lehelyezésre. E jelölőket az Ügyintézői jelölők almenüből lehet aktiválni. 14

15 Az egyes jelölőkhöz megjegyzések is kapcsolhatók. Amennyiben aktiváltuk az ügyintézői jelölőket, akkor az egyes jelölőkhöz tartozó adatok a jelölőre történő kattintással megjeleníthetők. 15

16 Emellett lehetőség van a már felvitt jelölők módosítására és törlésére, illetve a menüből indulva új jelölő lehelyezésére is: 16

17 17
