1 Építésügyi Monitoring Rendszer (ÉMO) komplex működését biztosító településrendezési tervek digitalizálása EKOP /B kiemelt projekt megvalósítása ÉMO Építésügyi Modul Készítette a Lechner Lajos Tudásközpont Nonprofit Kft. a Belügyminisztérium megbízásából augusztus 5.

2 1. A program használatának ismertetése 1.1. Böngésző Támogatott böngészők: Mozilla Firefox 30+, Google Chrome 35+, Internet Explorer 11+. Ajánlott képernyő felbontás minimum 1280x720 pixel Bejelentkezés A honlapon Ügyfélkapus belépést követően az ÉMO fülön található meg az ÉMO 1. modul (Építésügy). Az ikonra kattintva egy település kiválasztó oldal töltődik be, ahol a felhasználó hatóságához rendelt települések közül lehet választani. Ezután az Alkalmazás indítása gombra kattintva indul az alkalmazás Elrendezés A betöltött oldal központi eleme a térkép. Bal oldalt ki- és becsukható, harmonika elrendezésű menü, jobb oldalt (alapértelmezettként becsukott) jelmagyarázat, felül pedig ikonsor található. 2

3 1.4. Bal oldali panel Rétegek 1 A bal oldali menü alapértelmezettként aktív (nyitott) eleme a rétegvezérlő Réteg típusok Két fő rétegtípus található: alaptérképek (melyek közül egyszerre egy lehet bekapcsolva) és fedvények (melyek tetszőlegesen, egymástól függetlenül ki-be kapcsolhatók). Egyes rétegek az egész országra láthatók (alaptérképek, szabályozási tervek, természetvédelem rétegei, erdőterületek), a többi leszűkül a belejentkezéskor kiválaszott település területére (detektálási rétegek, nyilvántartási rétegek, örökségvédelem). 1 RT 1.4.1,

4 Minimális Szolgáltatás Típus Altípus Név Leírás lépték típusa - Légifotó (2000) es ortofotó WMS Légifotó ( legfrisebb ortofotó WMS ALAPTÉRKÉPEK 2012)* - Utcatérkép - utcatérkép WMS FEDVÉNYEK - Nincs térkép - üres térkép (fehér háttér) - - Rajzolt építmények - Felhasználó által felvitt vektoros építmények WFS Nincs eltérés - Beépítettség csökkenés - Beépítettség Detektálási - FÖMI legfrisebb légifotó alapján történt rétegek 4 növekedés WMS detektálás eredmény rétegei Nem - megállapítható Detektált építmények - Földrészlet beszúrási pont - Földrészletek 1: Közigazgatási Nyilvántartási - rétegek 5 határok Épületek 1: FÖMI rétegek WMS Szabályozási tervek** 6 Természetvédelem Hrsz feliratok 1:2 000 Közigazgatási határok felirat - [bejelentkezés során kiválasztott település rétegei] Nemzeti Parkok - Tájvédelmi Körzetek - Természetvédelmi Területek - Országos Ökológiai Hálózat - Natura 2000 területek - Ramsari területek - MAB területek - - Szkennelt és/vagy vektorizált szabályozási tervek 7, továbbá amennyiben van raszteres tervlap, egy újabb réteg megjelenik: Szelvények-<településnév>, mely az egyes szelvények befoglaló téglalapjait mutatja TeIR természetvédelem rétegek 8 WMS WMS Erdőterületek Erdőterületek - TeIR réteg 9 WMS 2 RT RT RT 1.4.1, 1.4.4, 2.1.1, RT 1.4.1, RT 1.4.1, RT RT RT

5 Régészeti Örökségvédelem - Poligonos lelőhely-határok 10 WMS lelőhelyek *: egyeztetés alatt **: amennyiben a bejelentkezés során kiválasztott településhez tartozik feltöltött szabályozási terv (ellenkező esetben az altípus nem jelenik meg) Stílus, megjelenés A rétegeket a nevük mellett található pipa ki-és bekapcsolásával lehet láthatóvá tenni illetve eltüntetni. A ki-bekapcsoló doboz mellett kis ikon segítségével látható, hogy az adott réteg vektoros, vagy raszteres. Jobb egérrel történő kattintásra egy menü válik láthatóvá, melynek elemei: Nagyítás a réteg terjedelmére: amennyiben aktív (nem halvány), rákattintásra az adott réteg terjedelmére nagyít a térkép. Pl. szabályozási tervek. Réteg átlátszóság módosítása: 0-tól 100-ig terjedő skálán állítható az adott réteg átlátszósága. Réteg jelmagyarázatot mutat: amennyiben aktív, rákattintásra egy új ablakban jelmagyarázat jelenik meg. Egyes szabályozási tervek esetében aktív (pl. Eger, SZT v01-eger). Rétegstílus szerkesztése: amennyiben aktív, lehetőség van a réteg stílusának beállítására. Pl. vektoros rétegek (rajzolt építmények) Rétegek hozzáadása és elvétele Az alkalmazás indulásakor csak a bejelentkezéskor kiválaszott településhez tartozó rétegek jelennek meg. Lehetőség van ugyanakkor a többi település szabályozási terveit megtekinteni. Ennek irányítását az SZT hozzáadása és az SZT eltávolítása gombok vezérlik. Az SZT hozzáadása gombra kattintva egy szövegmező jelenik meg ( Település választása ), melybe egy település nevének minimum két betűjét begépelve legördülő ablakban jelennek meg az adatbázisban található települések, melyekhez tartoznak szabályozási tervek; kiegészítő információként a megye neve és a 10 RT

6 rétegek száma is leolvasható. Egy települést kiválasztva a térkép a megfelelő helyre nagyít, és a térkép jobb felső sarkában megjelenik egy második, lenyitható rétegkapcsoló, benne a szabályozási tervek befoglaló téglalapjait mutató réteggel együtt. Ilyen módon tetszőleges számú település adható hozzá a térképhez. Az SZT eltávolítása gombra kattintva az addig megjelenített településekhez tartozó rétegek egy felugró ablak segítségével eltávolíthatók az alkalmazásból Címkereső A címkereső panel segítségével létező címet geokódolhatunk, vagyis leíró adatai segítségével (település, közterület, közterület típusa, házszám) sikeres találat esetén a térkép a megfelelő helyre nagyít, és a találatot ikonnal jelzi. A település mezőbe a gépelést megkezdve egy legördülő listában láthatjuk a megfelelő településeket (megyével) felsorolva, így a gépelési hibák elkerülhetőek. 6

7 A település mező kitöltése kötelező, addig a többi mező inaktív. Több azonos erősségű találat esetén egy felugró ablakból választhatjuk ki a számunkra megfelelő találatot. A felugró ablak egy sorára kattintva (vagy egyértelmű találat esetén egyből) a térkép a megfelelő helyre ugrik, és egy jelölő jelzi a találat helyét. Az egeret a jelölő fölé mozgatva a találati cím is megjelenik. A címkereső táblázat alatt a találat pontossága, továbbá a találati cím láthatóvá válik. A Mezők törlése gombra kattintva a beviteli szövegmezők visszaállnak eredeti állapotukra. A jelölő láthatósága ki-be kapcsolható a Keresés eredményét mutatja jelölőnégyzet állításával. 7

8 Koordináta kereső A bal oldali panel legutolsó eleme a koordináta kereső, mely segítségével EOV és WGS84 vetületi rendszerben megadott koordináták térbeli helyzetét lehet megjeleníteni a térképen. A kiválasztott vetületi rendszer típusától függően a térkép bal alsó részén megjelenő koordináták vetületi rendszere is megváltozik az egér térképen történő mozgatásával. WGS84 esetén EPSG:4326, EOV esetén EPSG:23700 látható a koordináták mellett. A Mezők törlése kiüríti a begépelt értékeket. 8

9 A Keresés gombra kattintva a térkép a kívánt koordinátára nagyít, valamint visszaadja az adott koordinátához tartozó legközelebbi geokódolt cím nevét és helyzetét. A térképen szaggatott vonal jelzi ezt a címet. A térkép jobb alsó sarkában visszajelzést kapunk a keresett koordináta EOV és WGS84 rendszerű értékeiről, továbbá a teljes címet, és a geokódolt cím és a megadott koordináta közötti távolságot méterben. Amennyiben nem kattintunk bele a kis ablakba, az rövid időn belül magától eltűnik Alsó eszköztár Vetületi rendszer A térkép vetületi rendszere minden esetben EOV, de a megjelenítési vetületi rendszer ettől eltérhet (ld. koordináta kereső: WGS84). A megfelelő vetületi rendszerhez tartozó EPSG kódot (vetületi rendszer azonosítót) a térkép bal alsó sarkában lehet ellenőrizni. EOV esetében ez EPSG:23700, WGS84 esetében EPSG: Egér helyzete Az egér mindenkori helyzetét a vetületi rendszer mellett lehet nyomon követni. A megjelenítés formátuma a vetületi rendszer függvénye Település választó A térkép jobb alsó sarkában egy felnyíló menüben láthatjuk azokat a további településeket, melyek beletartoznak a felhasználó illetékességi területébe. Ezek közül bármelyikre kattintva az alkalmazás az újonnan kiválasztott település adataival újratöltődik. A szövegmezőben lehetőség van a begépelésre is (nagyszámú település esetén gyorsabb vezérlést tesz lehetővé). 9

10 1.6. Felső eszköztár A felső ikonsor egyaránt tartalmaz legördülő menüket, szöveges gombot és ikonokat Méretarány Előre megszabott nagyítási szintek közül a legördülő menüből választva a térkép az adott méretarányra nagyít/kicsinyít. A térképen levő csúszka, továbbá az egérgörgő segítségével szintén szabályozhatjuk a léptéket Navigáció Az ikonok segítségével lehetőségünk van a térképet mozgatni ( Térkép mozgatása ), nagyítanikicsinyíteni előre meghatározott nagyítási szinteken ( Nagyítás, Kicsinyítés ), a bejelentkezéskor kiválaszott településre nagyítani ( Nagyítás a kiválasztott településre ), illetve lépegethetünk előre-hátra a korábbi nézetek között ( Előző nézet, Következő nézet ). Ezen felül a térkép bal felső sarkában levő négy nyíl segítségével is mozgathatjuk a nézetet, továbbá (amennyiben a Térkép mozgatása ikon van bekapcsolva) az egér segítségével is navigálhatunk Térkép lekérdezés 11 Az Elem azonosítás ikonra kattintva lehetőség van egyes rétegek attribútum tábláját megtekinteni, az adatokat fájlba menteni. Pl. vektorizált szabályozási tervek, földrészlet beszúrási pont, régészeti lelőhelyek. A térképre kattintva felugró ablak mutatja táblázatos formában az eredményeket. A táblázat két nézet között váltogatható: alapértelmezettként az összes találatot 11 RT 1.4.1, 1.4.2,

11 együtt látjuk vízszintes sorokban, de lehetőség van az egyes sorokat függőleges nézetben is megtekinteni. Ehhez vagy kattintsunk a Részletek gombra, vagy a megfelelő sor első oszlopában található + mezőre. Amennyiben több találatunk van, a részletes nézetben nyilak segítségével navigálhatunk a találatok között. A táblázatban kijelölt elem a térképen kék kiemelést kap, a többi narancssárga színű. Lehetőség van a kijelölés megszüntetésére ( Kijelölés megszüntetése, ), valamint a kijelölt elemek Excel formátumban történő lementésére ( Letölt, ). A Táblázat gombra kattintva visszaválthatunk az összesítő nézetre. Ebben a nézetben egy oszlop fejlécére kattintva kiválaszthatjuk a megjelenítendő oszlopokat, és az adott oszlop elemeit rendezhetjük is. Amennyiben több lekérdezhető rétegen is van találat, külön füleken érhetjük el az egyes eredményeket. Az ablakot becsukva a kijelölés megszűnik Hrsz keresés 12 A Keresés gombra kattintva egy helyrajzi szám kereső ablak jelenik meg. Három módon van lehetőségünk a kiválaszott település hrsz-ei között keresni, és az eredményeket táblázatban megjeleníteni: Egyszerű hrsz kereső, Kézi rajzolással, Összetett lekérdezések. Legördülő menü segítségével lehet választani közülük. Sikeres találat esetén a térkép a megfelelő nézetre ugrik, és a jobb alsó sarokban felbukkanó kis ablak jelzi a találatok számát Egyszerű hrsz kereső Alapesetben az egyszerű hrsz kereső jelenik meg, mely segítségével egy tetszőleges helyrajzi számot a keresőmezőbe gépelve, majd a Keresés gombra kattintva kilistázhatjuk a találato(ka)t. Amennyiben van találat, az ablak alsó sarkaiban navigálhatunk vissza a keresés ablakba, illetve onnan előre a találat listába. A keresés pontos találatokat ad vissza, de lehetőség van egy hrsz mintát is megadni a * karakter segítségével. Pl. 48 csak a 48-as hrszt eredményezheti, de 48* lehet 48 vagy 481 is, *48 lehet 48 vagy 148, *48* lehet 48 vagy 1481 is. A keresés nem érzékeny a kis- és nagybetűkre. Üres mező esetén a település összes hrsz-ét visszaadja. 12 RT 1.4.1,

12 Kézi rajzolással Az egér segítségével lehetőségünk van poligon, kör vagy téglalap rajzolásával egy területet lehatárolni. A kijelölt területen belülre eső hrsz-ek kerülnek kilistázásra. 12

13 Összetett lekérdezések 13 Az összetett lekérdezések több szempontot, többféle adatbázist, valamint akár a térbeli helyzetet kombinálva adják vissza a találatokat: Térbeli helyzet alapján, Övezet attribútumok alapján, FÖMI attribútumok alapján, OÉNY attribútumok alapján, HÉSZ attribútumok alapján. Az egyes lekérdezés típusok ki- és bepipálhatók. A Keresés gombra kattintva csak azok a szempontok kerülnek figyelembevételre, amik be vannak pipálva. Amennyiben egy adott típusú lekérdezés nem állítható be (nincs mellette jelölőnégyzet), az minden esetben azt jelzi, hogy az adott településre nem végezhető olyan típusú lekérdezés (pl. nincs övezeti terv, nincsenek hész attribútumok). Edelény esetében az összes keresés-típus alkalmazható. Amennyiben valamelyik keresőfeltétel hibás (pl. OÉNY attribútumok alapján, nincs kiválasztva feltétel a legördülőből), a keresés végeztével felbukkanó kis hibaablak értesítést küld. Térbeli helyzet alapján: a térkép aktuális kiterjedését veszi figyelembe, a térképet odébb mozgatva az aktuális kiterjedés frissül. A keresési időt nagymértékben csökkenti, használata ajánlott, így alapértelmezésként bekapcsolt állapotú. Övezet attribútumok alapján (csak abban az esetben látszik, ha van a településhez vektorizált szabályozási terv feltöltve): több feltétel hozzáadásával logikai lekérdezés építhető fel az övezeti terv OTÉK területfelhasználási kategóriái alapján, mely lehet igaz vagy hamis. Beállítható, hogy a megadott feltételek mindegyike, bármelyike vagy egyike se teljesüljön. Újabb feltételek adhatók és vehetők el. 13 RT 1.4.1, 1.4.2, 1.4.3,

14 Beépítési százalék alapján: azokat a hrsz-eket tudjuk így lekérdezni, melyek megfelelnek vagy nem a vektorizált övezeti tervben szereplő, hozzájuk kapcsolódó övezet beépítési előírásainak. Két típusú ellenőrzést végezhetünk: Beépítettség műszaki terület alapján ill. Beépítettség tulajdoni lap adatai alapján. 14 FÖMI attribútumok alapján: a földrészlet beszúrási pont réteg attribútum táblája kérdezhető le a segítségével. OÉNY attribútumok alapján 15 : az OÉNY adatbázisból van lehetőség lekérdezni előre meghatározott szakmai kategóriák meglétére vagy meg nem létére (pl. változási vázrajz van/nincs, építésügyi bírság van/nincs stb.). A keresőfeltételek az eddigiekhez hasonló módon állíthatók össze. Az OÉNY szakmai kategóriákat bővebben ld. később ( Látható jelölések ). Fontos megemlíteni, hogy amennyiben be van pipálva az OÉNY attribútum kereső, csak olyan hrsz-ek közül történik a keresés, melyek megtalálhatók az OÉNY adatbázisában (vagyis szűkebb, mint ami a földrészlet beszúrási pont rétegen látható). 14 RT RT 2.2.3,

15 HÉSZ attribútumok alapján: a vektorizált övezeti tervekhez tartozó HÉSZ előírások szerinti szűrést teszi lehetővé (pl. helyi védettség van/nincs, elővásárlási jog van/nincs). Az OÉNY attribútumokhoz hasonlóan ebben az esetben is csak olyan hrsz-eket eredményezhet a lekérdezés, mely szerepel a HÉSZ előírásokat tartalmazó adatbázisban. 15

16 TakarNet lekérdezés 16 Amennyiben kiválasztunk valami módon egy hrsz-t (egyszerű vagy összetett lekérdezéssel, esetleg a földrészlet beszúrási pontra történő elem azonosítással), az eredményt megjelenítő táblázatban láthatóvá válik egy gomb: TakarNet. A kívánt hrsz-re, majd a gombra kattintva egy újabb felugró ablak tájékoztat a TakarNet adatbázis lekérdezésének eredményéről, mely pdf formátumú szkennelt tulajdoni lap oldalakat jelent. A táblázat egy sorára kattintva új ablakban jelenik meg a dokumentum megfelelő oldala Nyomtatás 17 Az alkalmazás lehetőséget biztosít közvetlen és további lehetőséget felkínáló nyomtatásra egyaránt. A Gyors nyomtatás fájlba (A4 fekvő) ikonra kattintva az aktuális térképi nézet kerül nyomtatásra, vagyis nincsenek további beállítási lehetőségek. A nyomtatás pdf formátumú, 150 dpi-s fájlt eredményez, a fájlnévben utalva a nyomtatás idejére. A térkép tartalma: fő térképablak, ÉMO logó, cím (gyors nyomtatás esetén: ÉMO Építésügyi Modul ), megjegyzés (gyors nyomtatás esetén a bejelentkezéskor kiválasztott település neve), dátum, északjel, léptékvonalzó, méretarány, további feliratok, áttekintő térkép). 16 RT 1.4.1, 1.4.2, 1.4.3, RT

17 A Nyomtatási ablak megnyitása ikonra kattintva láthatóvá válik a nyomtatási ablak, a következő lehetőségekkel: Elrendezés: A4 fekvő (alapértelmezett), A4 álló Felbontás: 100 dpi (alapértelmezett), 150 dpi Térkép címe Megjegyzések Elforgatás fokban Jelmagyarázat látszik: ki/be kapcsolható A térkép nézőke tartalmaz egy téglalapot, mely a nyomtatási területet jelöli ki. A térkép jobb alsó sarkában látható méretarány legördülő menü (a nyomtatási méretarányt állítja be), illetve az egér segítségével a nyomtatási terület szabadon állítható, el is forgatható. Amennyiben a Jelmagyarázat látszik bepipálásra kerül, a kimeneti pdf fájl két oldalas lesz, második oldalán a jelmagyarázattal. 17

18 Mérések A térképen igény szerint méréseket is végezhetünk: távolság- és területmérést. Az eredmények a térkép alsó részén, a vetületi rendszer és az egér helyzete mellett jelennek meg. 18

19 Rajzi eszközök 18 Az alkalmazás használójának lehetősége van egy saját réteg szerkesztésére is, melyet a Rajzi eszközök be/ki gombra kattintva tehet meg. A szerkeszthető réteg a rétegfában Rajzolt építmények néven jelenik meg, stílusa módosítható. A rajzi elemek segítségével újabb poligont helyezhetünk le, meglévő elem határvonalát módosíthatjuk, eleme(ke)t kijelölhetünk, elforgathatunk-áthelyezhetünk, törölhetünk, speciális szerkesztési lehetőségeket figyelembe vehetünk (merőleges és párhuzamos állítása, pontos illesztés ), illetve a térképet szerkesztő üzemmódban mozgathatjuk is. A létrehozott/módosított elemek PostGIS adatbázisba kerülnek Látható jelölések 19 Az eddig felsorolt rétegeken kívül az ikonok formájában további információkat, rétegeket helyezhetünk fel a térképre. Ezek hrsz-hez köthető, rendszerint a földrészlet beszúrási pont köré szervezett ikonokat jelent. Négy fajta jelölés helyezhető el: OÉNY ikonok, HÉSZ ikonok, építésfelügyeleti jegyzőkönyvekhez tartozó fényképek, ügyintézői jelölők. Az adatok egy része az OÉNY adatbázisból, a többi az ÉMO PostgreSQL adatbázisból érkezik. Az ikonok megjelenítéséhez legalább 1:10000-es méretarányra kell nagyítani. Egy adattípust az alkalmazás egyszer tölt le (pl. ha lekérdeztük a fényképeket helyét, legközelebb már csak ki-be kapcsolja a megfelelő réteget, de nem kérdez ki az adatbázisba). A sikeres letöltésekről (ill. ügyintézői jelölők esetében feltöltésről, 18 RT RT 1.4.1, 1.4.2, 1.4.3,

20 módosításról, törlésről) felbukkanó kis ablak értesít. Az egyes ikonok a megjelenítésen túlmenően lekérdezhetőek is. Ehhez szükséges, hogy a megfelelő típus legyen aktiválva. Ez a legördülő felső részében található Jelölő aktiválása alatt lévő 4 ikon segítségével állítható a használat során OÉNY 20 Az egyes hrsz-ekhez köthető OÉNY információk szakmai kategóriánként jeleníthetők meg és kérdezhetők le. Aktuális szakmai kategóriák (a jövőben változhat): Építés Fennmaradás Használatbavétel Rendeltetés váltás Bontás Építésügyi bírság Kötelezés Egyéb Kivitelezés megkezdése Építésfelügyeleti ellenőrzés Építésfelügyeleti bírság Építésfelügyeleti intézkedés Változási vázrajz Energetikai tanúsítvány Örökségvédelmi dokumentáció Örökségvédelmi nyilvántartás Építésügyi dokumentum A legördülő menüből egy tetszőleges szakmai kategóriára kattintva a kiválaszott település adatai lekérdezésre, majd a megfelelő ikonnal megjelenítésre kerülnek. Az egyes ikontípusok spirális alakzatban, előre meghatározott helyre kerülnek a beszúrási ponthoz képest. Lehetőség van az összes réteget egyszerre be- és kikapcsolni ( Mindent bekapcsol, Mindent kikapcsol ). 20 RT 2.2.3, ,

21 Amennyiben aktiváljuk az OÉNY ikonok lekérdezését, egy tetszőleges ikonra kattintva további információkat jeleníthetünk meg. A lekérdezés két lépcsős. Első körben egy ikonra kattintva felugró ablak tájékoztat minket arról, hogy a kiválasztott hrsz-hez milyen, OÉNY adatbázisban található információk állnak rendelkezésre a megfelelő szakmai kategóriával és dátummal. Amennyiben olyan ikonra kattintottunk, amihez több ikon is tartozik, mindegyik felsorolásra kerül az ablakban, és a kiválaszott ikon kerül legfelülre. 21

22 Amennyiben ennél részletesebb adatokra van szükségünk, a Részletes adatok megtekintése új lapon gombra kattintva egy új oldalon tekinthetjük meg az OÉNY alkalmazás által összeállított részletes táblázatot. Ezen az oldalon az összes kategória megjelenik, legelöl a kiválaszott elemmel HÉSZ 21 A vektorizált szabályozási tervekhez kapcsolódóan adatbázisba kerültek HÉSZ-ben megfogalmazott, hrsz-hez köthető előírások, korlátozások. Ezek az információk az OÉNY ikonokhoz hasonló módon jeleníthetők meg és vezérelhetők a térképen. 21 RT

23 Az ikonokra kattintva további információkat jeleníthetünk meg. További lehetőség a HÉSZ pdf dokumentum megnyitása a HÉSZ megnyitása új ablakban kattintva. ikonra 23

24 Fényképek 22 Az OÉNY és HÉSZ ikonokhoz hasonló az építésfelügyeleti jegyzőkönyvekhez tartozó fényképek ikonjainak vezérlése. Az ikonra kattintva (miután beállítottuk lekérdezhetőre a réteget) a felugró ablakban a hrsz-hez tartozó fényképek táblázata jelenik meg a jegyzőkönyv dátumával. A kép egy sorára kattintva egy új ablakban a kívánt fotó megtekinthető. 22 RT

25 További lehetőség a fényképek feltöltése, melyet az építésfelügyeleti jegyzőkönyv alkalmazásba történő átirányítást követően lehet megtenni. Ekkor egy új lapon az alkalmazás betöltődik. 25

26 Ügyintézői jelölők 23 A hatósági ügyintéző munkáját segítő funkció az ügyintézői jelölők felhelyezése és vezérlése. Három fajta jelölőt lehet megjeleníteni: Rendben, Ellenőrizendő, Problémás, melyek különkülön és egyben is ki-be kapcsolhatók. Az ügyintézői jelölők nem a földrészlet beszúrási pont köré szervezettek, hanem a telken belül tetszőlegesen, az ügyintéző által kiválaszott helyre kerülnek lehelyezésre. Az egyes jelölőkhöz megjegyzések is kapcsolhatók, melyeket a Megjegyzéseket mutat/elrejt gombra kattintva lehet megjeleníteni vagy elrejteni. Új jelölőt az Új jelölő lehelyezése gombra, majd a térkép egy tetszőleges pontjára kattintva tehetünk meg. Ekkor egy felugró ablak segítségével kiválaszthatjuk a feltölteni kívánt jelölő típusát (legördülő menü), valamint opcionálisan kitölthetjük a Hrsz és a Megjegyzés mezőket is. A Jelölő feltöltése gombra kattintva elmenthetjük az új elemet. 23 RT

27 A jelölő a továbbiakban módosítható, illetve törölhető. Mindkét esetben ki kell jelölni a szükséges ikont. Egy újabb felugró ablakban láthatjuk az aktuális információkat (típus, hrsz, megjegyzés, feltöltő, feltöltés ideje, legutolsó módosítás ideje; amennyiben már korábban módosították a jelölőt, láthatjuk továbbá a legutolsó módosító nevét és a módosítás idejét is). A típus, hrsz és megjegyzés mezőket szerkeszthetjük. A Jelölő módosítása gombra kattintva a módosítások mentésre kerülnek, a Jelölő törlése gombra kattintva pedig az adatbázisból törlődik az elem Települési statisztika 24 Összesítő információkat tartalmazó statisztikai adatokat táblázatos formában meg lehet jeleníteni a Települési statisztika gombra kattintva. Egy felugró ablakban a következő információk olvashatók: Földrészletek száma Megfelel a kataszteri térképeknek 24 RT

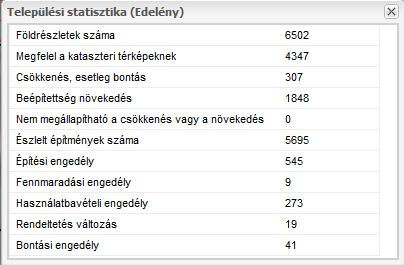

28 Csökkenés, esetleg bontás Beépítettség növekedés Nem megállapítható a csökkenés vagy a növekedés Észlelt építmények száma Építési engedély Fennmaradási engedély Használatbavételi engedély Rendeltetés változás Bontási engedély 1.7. Jobb oldali panel A jobb oldali panel szolgál az aktuálisan bekapcsolt és látható rétegek jelmagyarázatának megjelenítésére. A rétegek ki-be kapcsolásával a jelmagyarázat dinamikusan frissül. A panel alapértelmezettként nem látható, a ikonra kattintva hívható elő. 28
