1 Országos Területrendezési Terv térképi mellékleteinek WMS szolgáltatással történő elérése, Esri programok alkalmazásával (ArcCatalog, ArcMap) Útmutató október

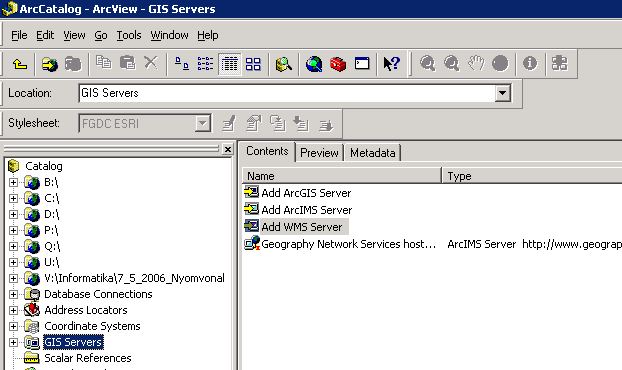

2 1. BEVEZETÉS Az útmutató célja az Országos Területrendezési Terv (OTrT) térképi mellékleteinek WMS szerveren keresztül ArcCatalog és ArcMap programok segítségével történő elérésének és megjelenítésének bemutatása. 2. WMS (WEB MAP SERVICE) KAPCSOLAT LÉTREHOZÁSA 2.1 KAPCSOLAT FELÉPÍTÉSE ARCCATALOG ALKALMAZÁS SEGÍTSÉGÉVEL Az ArcCatalog alkalmazás megnyitása után, a felület bal oldalán található katalógus (Catalog) panel fa struktúrájában keressük meg a GIS Servers elemet. Kijelölése után a jobboldali tartalom (Contents) panelben megjelennek a létrehozható szerver kapcsolatok elemei (ArcGIS, ArcIMS, WMS). 1. ábra GIS Servers kapcsolati lehetőségek 2

3 Az Add WMS Server elemre duplán kattintva megjelenő Add WMS Server ablak URL: sorába másoljuk be az OTrT-WMS link html oldalon található általunk megjeleníteni kívánt OTrT tervlap WMS linkjét. 2. ábra Add WMS Server ablak A Get Layers gomb megnyomásának hatására, listázásra kerülnek a projektben szereplő térképi elemek. Mivel a User- és Password azonosítók megadására nincs szükség, az OK gomb megnyomása után az ArcCatalog GIS Servers könyvtárstruktúrájában megjelenik a kapcsolatot reprezentáló elem. 3

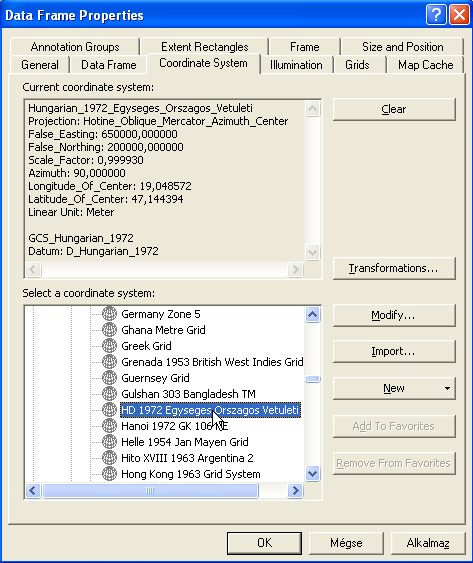

4 2.2 TÉRKÉP BEOLVASÁSA AZ ARCMAP ALKALMAZÁSBA A kapcsolat felépítése után indítsuk el az ArcMap alkalmazást. A File/Add Data menüpontot választva megjelenő Add Data ablak Look in: könyvtárlistájában mutassunk a GIS Servers elemre. Ekkor láthatóvá válik az új otrt kapcsolat, melyre duplán kattintva, majd az övezeti elemet kiválasztva az Add gomb megnyomásával tudjuk beolvasni az előre definiált térképet. 3. ábra Réteglista A térkép beolvasása után az ország sziluettjének torzulásából látható, hogy a szolgáltatás alapértelmezett földrajzi koordináta rendszere nem az általunk alkalmazni kívánt EOV (Egységes Országos Vetületi rendszer). A megfelelő vetületi rendszer beállításához az alábbi műveleteket kell elvégeznünk: - a rétegpanelben található Layer elemre állva nyomjuk le a jobb egérgombot, - a legördülő menüből válasszuk az utolsó (Properties ) menüpontot (4. ábra), - kattintsunk a megjelenő Data Frame Properties ablak Coordinate System fülére, - a Select a coordinate system: ablakban válasszuk a Predefined/Projected Coordinate System/National Grids mappát (5. ábra), - A National Grids mappán belül a HD_1972_Egyseges_Orszagos_Vetületi elem kiválasztásával (6. ábra koordináta rendszer kiválasztása) az OK gomb megnyomása után megjelenő Warning ablakban a Yes gomb megerősítésével kerül beállításra az EOV koordináta rendszer. 4

5 4. ábra Properties menüpont választása 5. ábra koordináta rendszer elérési útja 6. ábra koordináta rendszer kiválasztása 5

6 3. TÉRKÉPI MEGJELENÍTÉS, LEKÉRDEZÉS A térképen történő navigálásra a windows alkalmazásoknál már megszokott eszközöket használhatjuk (emiatt eltekintünk ezek részletes ismertetésétől). A lépték beállításával kapcsolatban fontos megjegyezni, hogy a nagyítási arány limitálva van; az M=1: nél magasabb értékű nagyításnál az OTrT övezeti rétegek nem kerülnek megjelenítésre (az alaptérképi elemekre ez nem vonatkozik). Minden beolvasott OTrT övezetben megtalálhatók az alábbi alaptérképi elemek: - Országhatár, - Megyehatár, - Közigazgatási határ, - Település. Minden egyes beolvasott projekt ezenfelül tartalmazza még az aktuális övezeti réteget is. A térképi elemek lekérdezésére az eszközsor Identify eleme áll rendelkezésre. A kiválasztásával megjelenő Identify Results ablakban a Layers: legördülő menüből az adott réteg nevét választva, majd a térképi elemre rámutatva tudjuk lekérdezni az adott terület nagyságát. A lekérdezés eredményéül kapott területnagyság értéke, mindig arra az elemtípusra vonatkozik, amelyet beállítottunk a Layers legördülő menüben, illetve konkrétan arra az objektumra, melyre rámutattunk (7. ábra övezet adatainak lekérdezése). Fontos tudnivaló, hogy az OTrT övezetekről szolgáltatott információ megyei összesített területnagyság-értéket tartalmaz, függetlenül attól, hogy az adott megyén belül az övezet melyik objektumára mutattunk! 6

7 7. ábra övezet adatainak lekérdezése 7
