1 TeIR - SzocÁIR Társadalmi felzárkózási projekt-térkép Felhasználói útmutató június 08.

2 1. ELŐZMÉNYEK, CÉLOK A Társadalmi felzárkózási projekt-térkép térinformatikai alkalmazás célja a társadalmi felzárkózást célzó projektek adatainak megjelenítése, és az ehhez kapcsolódó társadalmigazdasági mutatók vizsgálata, elemzése. 2. AZ ALKALMAZÁS ELÉRHETŐSÉGE Az alkalmazás jelenleg a címen, a főoldal Alkalmazások menüpontján belül érhető el, a Társadalmi felzárkózási projekt-térkép alkalmazásra kattintva. 3. KEZDŐKÉPERNYŐN TALÁLHATÓ FUNKCIÓK IDŐCSÚSZKA Az alkalmazás időérzékeny adatokat tartalmaz, amelyek közül az időcsúszka segítségével mindig csak az adott időpontra vagy időtartamra vonatkozó adatok jeleníthetők meg, amennyiben az időcsúszka funkció aktív. A funkció a képernyő bal felső sarkában az órát mintázó ikonnal kapcsolható ki és be. 1. ábra: Időcsúszka eszköz ikonjának elhelyezkedése és a kezelőfelület fő elemei Az időcsúszka alapegysége egy év. Az évek között a csúszkától jobbra található nyilakkal lehet a múlt, illetve a jövő felé léptetni. A csúszkától balra található lejátszás gomb segítségével egy animáció indítható el, amely egyenlő időközönként tovább lép a következő évre. A csúszka felületének jobb szélén a 1x ikonra kattintva változtatható az animáció sebessége. 2

3 2. ábra: Időcsúszka Időtartam beállítása Az időcsúszka lehetővé teszi, hogy ne csak időpont, hanem időtartam is vizsgálható legyen. Ehhez a csúszkán látható kis, lefelé mutató nyilakat kell egymáshoz képest mozgatni. Amennyiben egymáson vannak, a csúszka időpontot jelöl, ha azonban kettő nyíl látható, a kettő közötti távolság mutatja a felölelt időtartamot. Időtartam megjelenítése esetén a projektek közül látszanak mindazok, amelyek az adott időtartam alatt aktívak voltak, a tematikus rétegek közül viszont mindig csak a legújabb. NAGYÍTÁS / KICSINYÍTÉS A térképen történő navigáció az egér bal gombjának nyomva tartása közben az egér mozgatásával lehetséges. A térképen nagyítani és kicsinyíteni az egér görgőjének segítségével lehetséges. A görgő előre mozgatásával a nagyítani, hátra mozgatásával kicsinyíteni lehet a térképi kivágaton. 3. ábra: A Nagyítás / kicsinyítés eszköz ikonpárja 3

4 A nagyítás és kicsinyítés másik eszköze a képernyő bal felső sarkában található ikonpár. A plusz ikonra kattintva nagyítani, a mínusz ikonra kattintva kicsinyíteni lehet a térképi kivágatot. KEZDŐOLDAL A képernyő bal felső sarkában, a nagyítás / kicsinyítés ikon alatt található házat formázó ikon segítségével bármilyen nézetből azonnal az alkalmazás kezdő kivágatára lehet ugrani. KERESÉS 4. ábra: A Kezdőoldal ikon elhelyezkedése A képernyő bal felső sarkánál található egy Kereső eszköz, melynek segítségével könnyen és gyorsan a kívánt helyre lehet navigálni a térképen. A fehér mezőbe gépelve a keresett hely nevét vagy nevének részletét a kereső felkínál találati javaslatokat. A megfelelőt kiválasztva és nagyító ikonra kattintva a térkép a keresett helyszínt helyezi a térképi kivágat középpontjába. 5. ábra: A Kereső eszköz elhelyezkedése 4

5 DIGITÁLIS NYOMTATÁS, EXPORTÁLÁS Az alkalmazás fejlécében, jobb oldalon található nyomtató ikon segítségével az aktuális térképi kivágat vagy annak egy része digitális nyomtatás során PDF és képformátumokban exportálható. 6. ábra: A Digitális nyomtatás, exportálás ikon elhelyezkedése Az ikonra kattintva jobb oldalon megjelenik a Nyomtatás panel. Az exportálni kívánt térképnek tetszőleges cím adható. 7. ábra: A cím megadása, elrendezés és formátum választása exportálás előtt Az Elrendezés legördülő menüből kiválasztható, hogy csak a térképet (MAP_ONLY) szeretné látni az exportált állományban vagy az előredefiniált elrendezések közül szeretne választani. A Formátum legördülő menüből lehet kiválasztani a fájlformátumot, amelybe az exportálás megtörténik. Alapértelmezett a PDF formátum, de választható még EPS, GIF, JPG, PNG és SVG formátum is. 5

6 A Nyomtatás panelen található Haladó gombra kattintva további beállítások érhetők el. A Térképi lépték/kivágat blokkban állítható be, hogy az exportálás során a térképen látható méretarány (lépték) vagy a kivágat mérete alapján történjen-e el a digitális nyomtatás. Amennyiben a lépték kerül kiválasztásra, a nyomtatás során megőrződik a térkép aktuális méretaránya, s ennek, valamint a kiválasztott elrendezésnek megfelelő része kerül az exportált térképre. 8. ábra: Az exportálás során megjelenő terület beállítása lépték vagy kivágat alapján Amennyiben a kivágat kerül kiválasztásra, a nyomtatás során a képernyőn látott térképrészlet lesz látható az exportált állományban, így viszont az exportált állomány léptéke nem biztos, hogy megegyezik az alkalmazás aktuális léptékével. Van lehetőség kívánt méretarány (lépték) meghatározására is a Megadott lépték opció után beírva a kívánt méretarányt. A Haladó beállítások között megadható a térképre kerülő Szerző, valamint szükség esetén a Szerzői jog birtokosa is megjelölhető. 6

7 9. ábra: A szerző és a szerzői jog megadása exportálás előtt A Haladó beállítások között definiálható az is, hogy amennyiben az exportálás elrendezésénél MAP_ONLY-t (CSAK TÉRKÉP) választottunk, mekkora legyen az elkészülő térkép mérete képpontokban (pixelek) meghatározva. 10. ábra: A CSAK TÉRKÉP (MAP_ONLY) elrendezés méretének beállítása és a nyomtatás minőségének beállítása A beállítások közül az utolsó nyomtatás minőségére vonatkozik. Minél nagyobb a DPI (dot per inch képpontok száma egy inchen) értéke, annál nagyobb felbontású és fájlméretű állomány keletkezik. 7

8 11. ábra: A Nyomtatás gomb elhelyezkedése A szükséges beállítások elvégzése után a Nyomtatás gombra kattintva az alkalmazás elkészíti a digitális nyomtatás eredményét. A Nyomtatás panel beállításai alatt egy listába gyűjti a nyomtatási eredményeket, az újabb exportálási munkákat a lista végére helyezi. A kívánt elemre kattintva a nyomtatás eredménye egy új ablakban/lapon nyílik meg. 12. ábra: A nyomtatási eredmények listája A listát a Nyomtatások törlése gombbal lehet kiüríteni. 8

9 SZŰRÉS 13. ábra: A Nyomtatások törlése gomb elhelyezkedése Az alkalmazás lehetővé teszi a projektek szűrését. 14. ábra: A Szűrés eszköz ikonjának elhelyezkedése A szűrés indításához a tölcsért formázó ikonra kell kattintani. A szűrés első lépése, hogy az előredefiniált szűrési lehetőségek közül a szükséges kiválasztása. 9

10 15. ábra: A szűrés első lépése Egy előredefiniált szűrés kiválasztása Az alkalmazás ezt követően automatikusan a második lépésre ugrik, amely során megadhatók a szűrés beállításai. 16. ábra: A szűrés második lépése A szűrési feltétel megadása A beállítások közül az első a szűrési feltétel megadása. Ez a szűrés típusától függő beállítás, a találati halmaz nagysága függ az itt megadott értékektől. A második beállítás a Térbeli szűrés alkalmazása jelölőnégyzet kipipálásával érhető el. A térbeli szűrés kétféle módon végezhető el. Az egyik lehetőség az éppen látható térképi kivágat használata, a másik a felhasználó által meghatározott (rajzolt) terület használata. Mindkét esetben igaz, hogy a szűrés eredményeként kapott találatok között csak olyan elemek szerepelnek, amelyek egyszerre felelnek meg a korábban megadott szűrési feltételeknek és találhatók a megadott területen belül. 10

11 17. ábra: A szűrés második lépése A térbeli szűrés alkalmazása A harmadik beállítás a szűrés eredményének kezelésére vonatkozik. Amennyiben a szűrés eredményére később szükség lehet, A szűrés eredménye jelenjen meg a rétegek között jelölőnégyzet kipipálásával az eredmény ideiglenesen megőrizhető és további feladatokhoz felhasználható. 18. ábra: A szűrés második lépése A szűrés eredményeinek ideiglenes mentése A szükséges beállítások elvégzése után a panel jobb felső sarkában található SZŰRÉS feliratra kattintva az alkalmazás elvégzi a szűrést, a találatokat a panelen kilistázza, a térképi kivágatot pedig úgy alakítja, hogy minden találat látható legyen. A találatokat a térképen piros színnel jelöli. 11

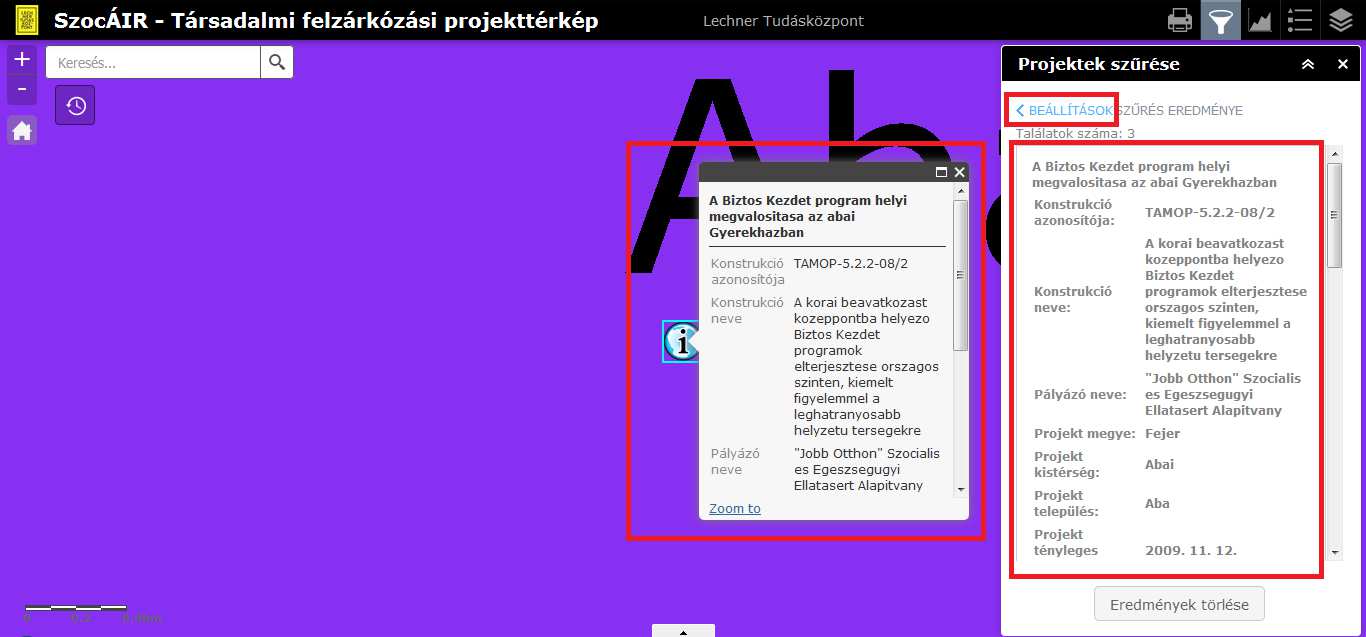

12 19. ábra: A szűrés harmadik lépése A szűrés találatai A találati listában valamelyik elemre kattintva a térképi kivágat a kiválasztott elemre nagyít és egy információs ablakban megmutatja a legfontosabb információkat az adott elemről. 20. ábra: A szűrés harmadik lépése Egy találat kiválasztása A szűrés lépései között visszafelé is van lehetőség haladni, azaz a szűrés eredményeitől a panel bal felső sarkában lévő BEÁLLÍTÁSOK feliratra kattintva módosítható a szűrés, innen pedig a VÁLASZTÁS feliratra kattintva az előre definiált szűrési lehetőségekhez lehet ugrani. 12

13 21. ábra: Váltás a szűrés három lépése között és az Eredmények törlése gomb elhelyezkedése A szűrés eredményei (a találati lista, valamint ezek piros színű térképi kijelölése) mindaddig megmaradnak, míg egy újabb szűrés le nem fut, vagy amíg az Eredmények törlése gombbal törlésre nem kerülnek. DIAGRAMOK Az alkalmazás lehetővé teszi az adatok diagramokon történő összehasonlítását. A funkciót az alkalmazás fejlécének jobb oldalán a diagramot formázó ikonra kattintva lehet elérni. 22. ábra: A Diagramok eszköz ikonjának elhelyezkedése A diagramok elemzésének három lépése: előre definiált diagram kiválasztása, beállítások, diagram megjelenítése és elemzése. 13

14 23. ábra: Diagramkészítés első lépése Az előre definiált diagram kiválasztása Az első lépésben ki kell választani egyet az előredefiniált diagramok közül. Ezt követően az alkalmazás automatikus a másik lépésre ugrik. 24. ábra: Diagramkészítés második lépése Térbeli szűrés alkalmazása A második lépésben a vizsgálandó és diagramon megjelenítendő elemeket térbeli szűrés segítségével lehet szűkíteni. Az egyik lehetőség az éppen látható térképi kivágat használata, a másik a felhasználó által meghatározott (rajzolt) terület használata. Mindkét esetben igaz, hogy a diagramon csak olyan elemek szerepelnek, amelyek a megadott területen belül találhatók. A megfelelő beállítások után a jobb felső sarokban található DIAGRAM feliratra kattintva készíthető el a diagram. 14

15 25. ábra: Diagramkészítés harmadik lépése A diagram elkészítése, elemzése A harmadik lépésben elkészül a diagram, illetve diagramok. Amennyiben az adott diagramkészítéshez több diagramtípus is adott, a diagram jobb és bal oldalán található nyilakra kattintva lehet váltani közöttük. A diagram elkészülésekor a térképi kivágat az összes, diagramon szereplő elemet mutatja és ki is jelöli ezeket az elemeket. A diagram valamelyik oszlopa/sávja/cikke fölé húzva az egeret megjelenik egy kis tájékoztató ablak az adott elem legfontosabb adataival. A diagram valamelyik oszlopára/sávjára/cikkelyére kattintva pedig a kiválasztott elemre ugrik a térképi kivágat. A diagram három lépése között vissza felé is lehet haladni, a BEÁLLÍTÁSOK, majd a VÁLASZTÁS feliratra kattintva a Diagram panel bal felső sarkában. 26. ábra: Navigálás a diagramkészítés három lépése között 15

16 JELMAGYARÁZAT A jelmagyarázat eszköz mutatja az egyes rétegek nevét és megjelenését. A funkció az alkalmazás indulásakor aktív, ki- és bekapcsolni a fejléc jobb oldalán a felsorolást mintázó ikonnal lehet. 27. ábra: A Jelmagyarázat eszköz és ikonjának elhelyezkedése A jelmagyarázat mindig csak a látható rétegeket mutatja, így azok a rétegek, melyek az adott léptéknél nem jelennek meg, vagy ki vannak kapcsolva, nem láthatók a jelmagyarázatban. RÉTEGEK KEZELÉSE A térképet felépítő rétegek kezelésére szolgáló eszköz a fejléc jobb szélén található és a három lapot mintázó ikonra kattintva érhető el. 28. ábra: A Rétegkezelő eszköz ikonjának elhelyezkedése 16

17 Az ikonra kattintva megjelenik a Rétegek panel, ahol a térképi rétegek, rétegcsoportok kezelhetők. 29. ábra: A rétegek kezelése Rétegcsoporton elérhető funkció A rétegnevek előtt található jelölőnégyzet segítségével a réteg láthatósága szabályozható. Ha a jelölőnégyzetben van pipa, látható a réteg, ha a jelölőnégyzet üres, akkor nem látható. A rétegnév mögött található lefelé mutató nyílra kattintva egy legördülő menü jelenik meg. Rétegcsoportok esetében a megjelenő funkció a Nagyítson rá, amely a térképi kivágatot úgy alakítja, hogy a réteg összes eleme látható legyen benne. 30. ábra: A rétegek kezelése A rétegeken elérhető funkció A rétegcsoportot a nevére kattintva lehet kinyitni és megnézni a tartalmát. Ha egy névre kattintva már jelmagyarázat elem jelenik meg, akkor egy rétegről van szó. A legördülő menü tartalma a rétegek esetében Adattábla megnyitása feliratra változik. Ezzel a funkcióval kezelhetővé válnak a réteghez kapcsolódó attribútum (alfanumerikus leíró) adatok. 17

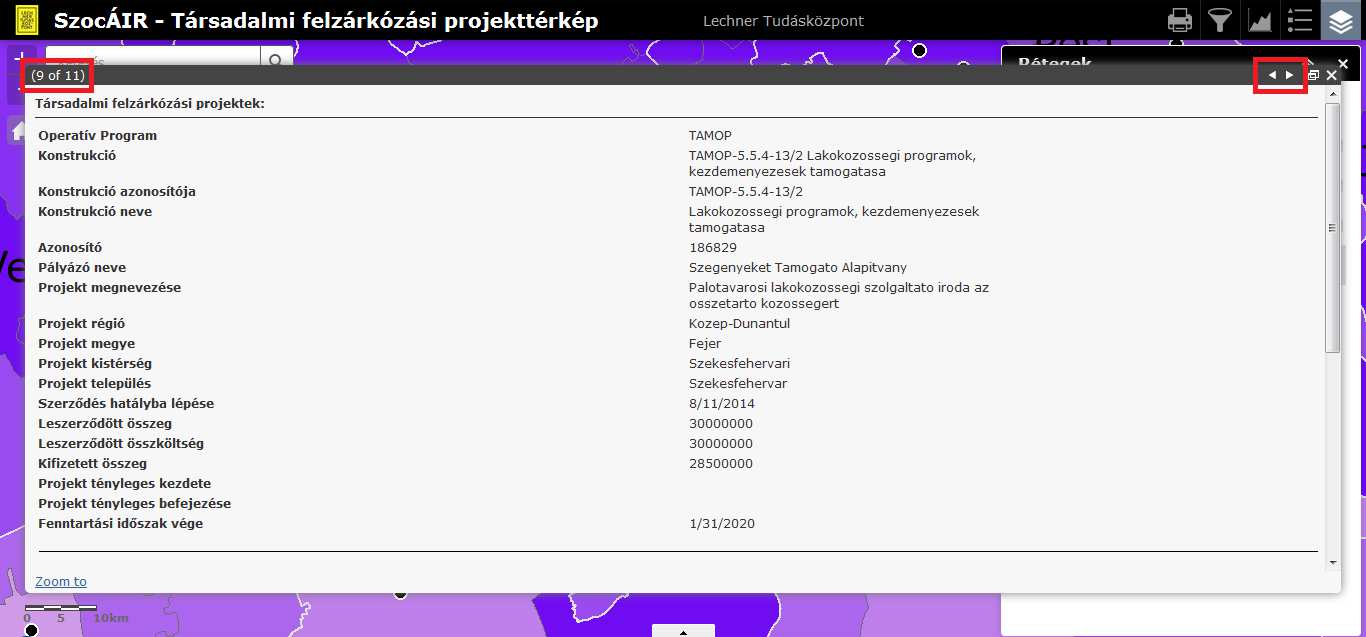

18 4. TÉRKÉPI ELEM KIVÁLASZTÁSA, ADATAINAK MEGTEKINTÉSE Az alkalmazás által megjelenített elemek vizsgálatának közvetlen módja a kiválasztott elemre történő kattintás, melynek eredményeképpen egy felugró ablak jelenik meg, amely megmutatja az azon a földrajzi ponton található elemek adatait. Mivel egy kattintás egyszerre több réteget is érinthet, elképzelhető, hogy a felugró ablak több elem információját is meg tudja jeleníteni. 31. ábra: A felugró ablak A megtekinthető elemek száma (balra) és az ablak felnagyítására szolgáló ikon (jobbra) A felugró ablak adatainak könnyebb áttekinthetősége érdekében ki lehet nagyítani a jobb felső sarkában található ablak ikonra kattintva. A felugró ablak által megjelenített adatok között az ablak jobb felső részén található jobbra és balra mutató nyilak segítségével lehet lapozni. 32. ábra: A felugró ablak A megtekinthető elemek száma (balra) és köztük való lapozásra szolgáló ikonok (jobbra) 18

19 A felugró ablak tartalma kijelölhető, vágólapra másolható (Ctrl+C) és az Office programcsalád szoftvereibe táblázatként beilleszthető. 5. ADATTÁBLA VIZSGÁLATA, ADATOK MENTÉSE CSV FORMÁTUMBAN Az alkalmazás lehetőséget kínál a térképi adatokhoz kapcsolódó alfanumerikus leíró (attribútum-) adatok vizsgálatára is. Az adattábla elérhető a Rétegkezelőben a megfelelő réteg legördülő menüjéből vagy a térképi nézet alján található, nyilat tartalmazó fül felfelé húzásával. FONTOS! A szűrések ideiglenesen mentett (a rétegkezelőből elérhető) eredményeinek szintén megtekinthető és kezelhető az attribútum táblája. 33. ábra: Az adattábla megnyitása az adattábla fül felfelé húzásával Az attribútum tábla számos beállítási lehetőséget kínál. Az egyes elemek (rekordok) kijelölése a sorra kattintással történik. A Shift billentyűt nyomva tartva és a listában két külön sorra kattintva a két sor és a kettő közötti összes többi is kijelölésre kerül. A Ctrl billentyűt nyomva tartva a billentyű felengedéséig minden kattintással további elem adható a kijelölési halmazhoz. A Beállítások menün belül a Kiválasztott elemek mutatása csak a kijelölt sorokat mutatja a táblázatban. A kiválasztást a Kiválasztás megszüntetése gombra kattintva lehet megszüntetni. 19

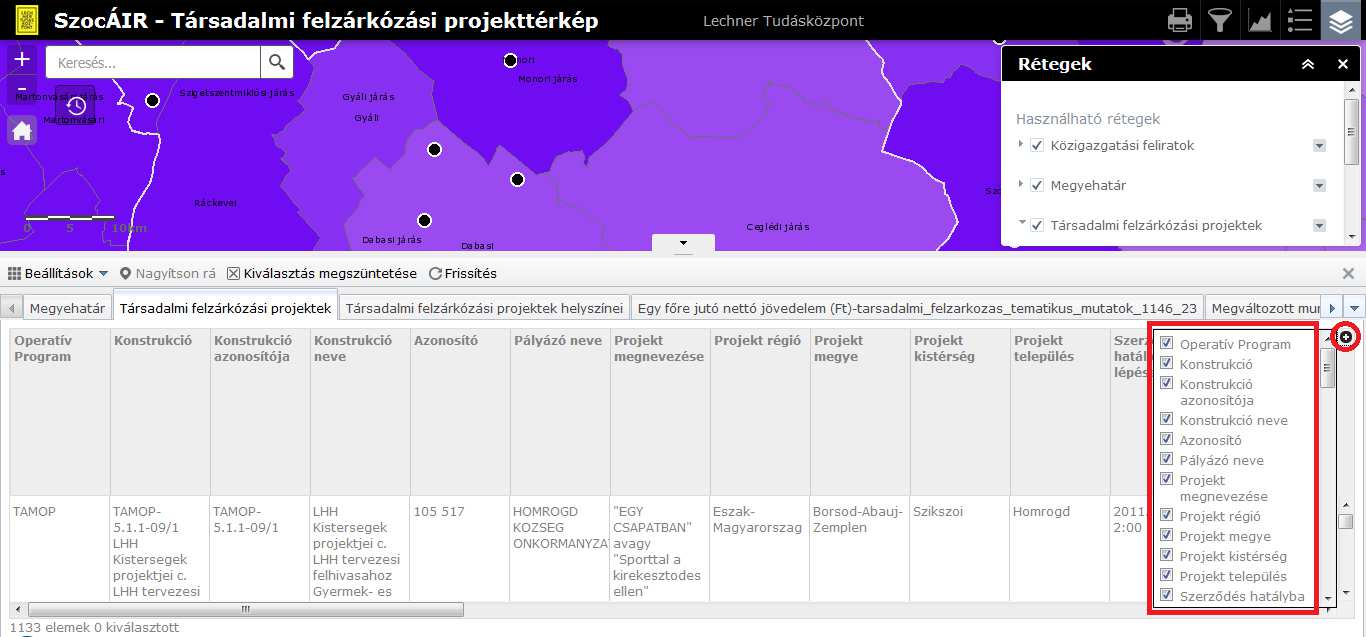

20 34. ábra: Az adattábla kezelőfelülete és fő elemei Az adattábla oszlopainak elrejtésével áttekinthetőbbé tehető az adattábla. Az Oszlopok mutatása/elrejtése elérhető a Beállítások menüből vagy az adattábla jobb felső sarkában a fekete körben fehér plusz jelet mintázó ikonra kattintva. A megjelenő listában az elrejteni kívánt oszlopok jelölőnégyzetéből ki kell venni a pipát. 35. ábra: Az adattábla oszlopainak megjelenítése, elrejtése Az adattábla tartalma szűrhető. A Beállítások menüben a Szűrés menüpontra kattintva egy felület jelenik meg, ahol egyszerű vagy akár tetszőlegesen összetett szűrések definiálhatók. Ezt a szűrést kiegészítheti a Beállítások menü Szűkítés a térképi kivágatra menüpontja, amelynek eredményeképpen a táblázatban csak azok az elemek jelennek meg, amelyek az adattábla feletti térképi kivágatban láthatók. 20

21 36. ábra: Egyszerű és összetett szűrések definiálására szolgáló felület Az adattábla teljes tartalma vagy bármelyik szűrés eredménye exportálható CSV formátumban. A CSV tagoló eleme a vessző lesz. Amennyiben az adattáblán van érvényben lévő szűrés, az exportálás csak a szűrt elemeket érinti majd, a keletkező CSV állományban csak ezek lesznek elérhetők. 6. TEMATIKUS TÉRKÉPEK A projektekhez kapcsolódó fajlagos mutatókat járási és kistérségi szinten kiszámítva az alkalmazás lehetővé teszi ezek vizsgálatát, elemzések során való alkalmazását az ország egész területére. A rétegek között található egy Tematikus térképek rétegcsoport, mely két további rétegcsoportot tartalmaz, egy járásit és egy kistérségit. A tematikus rétegek bármelyike bekapcsolható és akár önmagában, akár a projektek helyzetével összevetve vizsgálható. 37. ábra: Tematikus kistérségi rétegek Egyszerre csak egy tematikus réteg legyen bekapcsolva 21

22 38. ábra: Tematikus járási rétegek Egyszerre csak egy tematikus réteg legyen bekapcsolva A tematikus rétegek vizsgálata során fontos, hogy ha egyidejűleg több tematikus réteg is be van kapcsolva, azok közül csak a felül elhelyezkedő látszik, ezért érdemes egyszerre csak egy réteget bekapcsolni. 22
