1 Online Felügyeleti Központ Szolgáltatói Adminisztrátori leírás Egységes Megjelenítő Rendszer Online Felügyeleti Központ (Webes alkalmazói felület) Szolgáltatók részére

2 1. Használati útmutató és leírás 1.1 Program indítása Vízmérő eszközök weboldala (AMR-Water): Nyissunk egy Mozilla Firefox böngészőt, majd az url-hez írjuk be az alábbi címet: A bejelentkezéskor alaphelyzetben a demó felületre kerülünk. Koncentrátor eszközök weboldala: Nyissunk egy Mozilla Firefox böngészőt, majd az url-hez írjuk be az alábbi címet:

3 Bejelentkezéshez írjuk be a jelszót. (demó user: guest / guest) (demó adminisztrátor: admin / 1234 Innen a koncentrátor eszközök főoldalára jutunk.

4 1.2 Tudnivalók A szolgáltatói oldal, adminisztrátori bejelentkezése lehetőséget ad az adminisztrátori funkciók ellátására is (új mérőeszköz telepítése, új mérő regisztrálása, új felhasználó létrehozása, felhasználó-mérő párosítás, regisztrációs adat módosítása, törlés, stb.), tehát teljes körű felhasználásra ad lehetőséget. A felhasználói oldal részére a csökkentett funkcionalitás miatt külön leírás készült.

5 2. Web felület ismertetése (Adminisztrátorok részére) 2.1 Főoldal A program indítása után a főoldal jelenik meg. Itt választhatunk nyelvet és a megjelenített felület színeit is megváltoztathatjuk (Színsémák). A felső sorban lévő ikonok a program további képeit tartalmazzák, amelyek a mérőeszközök, mérések és annak különböző szintű feldolgozását tartalmazzák. A nagyobb ikonok a fontosabb funkciók egyszerűbb elérését teszik lehetővé. Alapvetően a beállítások menüpont a kezdő lépés.

6 2.2 Beállítások Itt történik meg a vízmérő eszközök alapkonfigurációja és beállítása, beleértve a határértékek finomhangolását is. Az adott felületen létrehozhatunk egy teljes szolgáltatói struktúrát, vagy egyes szolgáltatási ágat, csoportokat. A csoport ágak alá berendezhetjük az egyes mérőket, és beállíthatjuk az egyes mérőket, azok alapvető konfigurációját, beállításait, paramétereit, határértékeket, termék fotóját, stb.

Itt történik meg továbbá nemcsak a mérők, de akár más mérési adatgyűjtő koncentrátorok, modemek és mérőeszközök alapkonfigurációja és beállítása,

A felül látható kis ikonsorral értelemszerűen megírhatjuk a műszerstruktúrát, vagy használhatjuk az egér jobb gombját ( Mappa hozzáadása, vagy

7 Itt történik meg továbbá nemcsak a mérők, de akár más mérési adatgyűjtő koncentrátorok, modemek és mérőeszközök alapkonfigurációja és beállítása, beleértve a határértékek finomhangolását is. Koncentrátorok, mérések A fa struktúra kialakításával kezdhetjük a feladatot. A felül látható kis ikonsorral értelemszerűen megírhatjuk a műszerstruktúrát, vagy használhatjuk az egér jobb gombját ( Mappa hozzáadása, vagy Csomópont hozzáadása ). A mérőkhöz tartozó adatlapot érdemes hiánytalanul kitölteni, hiszen ez a későbbiek folyamán megkönnyítheti helyzetünket az adatfeldolgozás során.

8 Fotót is elhelyezhetünk az eszközkonfigurációhoz. A mérő azonosítókon kívül és telepítési helyen kívül megadhatjuk a modem (IMEI) és SIM kártya azonosítóit (IP), beállíthatjuk az alsó mérési/számítási paramétereket is. Határértékek A pipák bekattintásával lehet engedélyezni a meredekség maximumot és a határérték min - max beállításokat.

9 Paraméterek beállítása A mérőkre vonatkozó egyes paraméterek beállítása is lehetséges, a 4 bemenetre nézve, a tárolási/küldési periódusra és a határértékekre nézve, valamint a csap nyitás/elzárási funkcióra nézve.

10 Felhasználók A felhasználók konfigurálása és összerendelése a mérőrendszerrel szintén itt tehető meg. A névhez tartozó jogosultsági szinteket be kell állítani, hiszen ez jogosítja fel a felhasználót a különböző adatok módosítási lehetőségéhez. Jelen esetben az első felhasználó Adminisztrátori jogosultságú szinttel rendelkezik, és minden módosításhoz hozzáférhet, Kocsis Zoltán lakónak viszont semmilyen módosításhoz nincs engedélye.

2.3 Mérések Vízmérő felület A képen a jelenlegi rendszer logikai felépítése látszik. A fejlécben található feliratokra kattintva érhetjük el az adott műszer mérési adatait.

11 2.3 Mérések Vízmérő felület A képen a jelenlegi rendszer logikai felépítése látszik. A fejlécben található feliratokra kattintva érhetjük el az adott műszer mérési adatait. Valamint a képen látható a kiválasztott mérőre nézve (legördíthető mezőnél választhatunk), az adott mérőre vonatkozó összes (abszolút) fogyasztás a mutatós kijelzőn, valamint napi érték, az elmúlt hétre vonatkozó fogyasztás oszlopdiagramja is, tápfeszültség és térerősségi értékek is. Koncentrátor felület Koncentrátoros nézet - Mérőstruktúra bemutatása:

12 Adott mérés jelenlegi aktuális fogyasztási értékei láthatóak számokban és műszeres kijelzésben. Az előző hét nap fogyasztási értékeit is megnézhetjük grafikonon.

13 A színkódos és mutatós kijelzések az abszolút értékeket mutatják, melyen látható az előző napi/méréshez tartozó fogyasztáshoz képest az eltérés. Az oszlopdiagramos kijelzések napi adatokat jelölnek az elmúlt 7 napra nézve az egyes mérőkre. A koncentrátor oldalon, ahogy látható, egy mérő által több jellemző is mérhető, és megjeleníthető (pl. fogyasztásmérő tud hőmérsékletet is mérni). Koncentrátorok esetében a színek a különböző típusú méréseket jelentik: Színkód Mérő típusa Mértékegység Energia (Ec) GJ Energia (Ec2) GJ Meleg víz (V1) m3 Meleg víz (V2) m3 V1 V2 (Delta V) m3 Hideg víz (V3) m3 Lehetőség van két mérés összehasonlítására is, ehhez a jobb felső sarokban lévő gombot kell megnyomni: Be lehet állítani a mérőóra gyári számát, így lehet összehasonlítani két műszer értékeit.

15 2.4 Adatok Fogyasztási Trend nézet

16 Trendek, koncentrátor nézet

17 További Trend típusok:

18 Táblázatos nézet

19 Táblázatos, koncentrátor nézet Kiválasztható egy mérési sor is, melynek a tételes adatsorát tovább részletezhetjük a kijelöléssel:

20 Grafikonos nézet

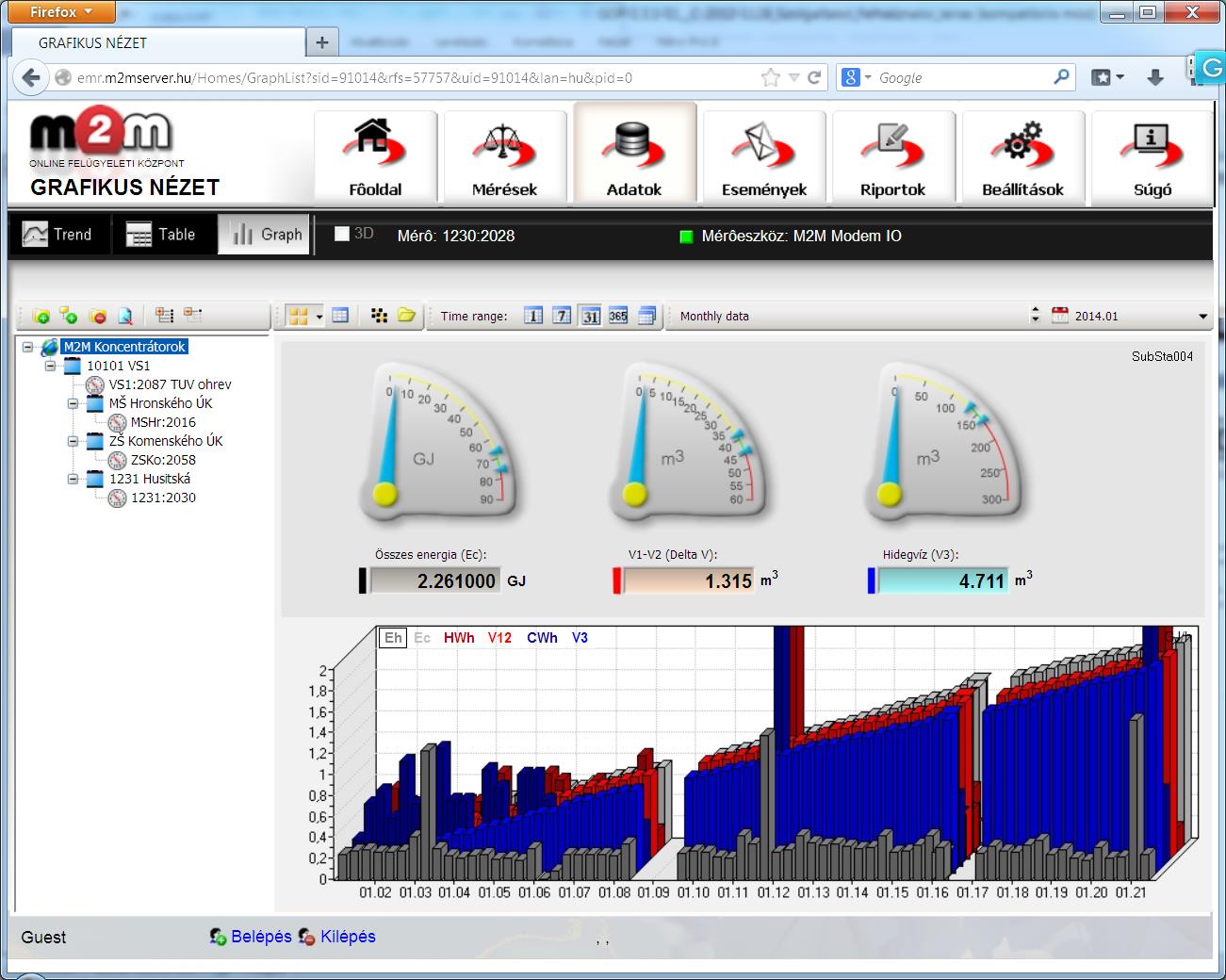

21 Koncentrátor nézet, grafikonos felület

22 2.5 Riportok A mérőkre vonatkozó előre definiált riportok az alábbiakban láthatók. A riportok le is menthetőek PDF állományként, a táblázatos értékek és adatok kiexportálhatók (XLS).

23 2.6 Események A mérőkre vonatkozó kommunikációs események listáját az alábbiakban láthatjuk (pl. eszköz hibák, csatlakozás, adatküldés, stb.) A megtörtént események táblázata szelekciós szűrési lehetőségekkel: Mind Rendszer Ki- belépések Eszköz alarmok Szöveg Időszelekció

24 PDF vagy Excel riport is kérhető a megfelelő ikonra kattintással:

25 2.7 Súgó A koncentrátor adatait mindig össze kell hasonlítani a koncentrátor alá rendelt merőeszközök összegzett adatival. Így a grafikonok ábrázolásánál ki lehet választani minden esetben két csoportot, amiket összehasonlít a rendszer. Ez lehet két koncentrátor, vagy koncentrátorhoz rendelt merőeszközök csoportja. Viszont ilyen kiválasztás általában felesleges, mert a koncentrátorok és az alárendelt mérőeszközök elrendezése nem változik. Az így létrehozott csoportot, ahol egy koncentrátorhoz hozzá vannak rendelve a mérőeszközök delta csoportnak fogjuk nevezni.
