Fatömegbecslési jegyzőkönyvek

Átírás

1 Fatömegbecslési jegyzőkönyvek ERDŐGAZDÁLKODÁS/FAHASZNÁLAT/FATÖMEGBECSLÉSI JEGYZŐKÖNYVEK A fatömegbecslési jegyzőkönyvek erdőrészlethez kapcsolódnak. Egy erdőrészlethez több jegyzőkönyv készíthető. Egy jegyzőkönyv egy erdőrészlet egy területére (terv esetén tervezési egységére) készül, és a területhez kapcsolódó összes fafaj egy lépésben kerül felvitelre. A fatérfogat minden fafajra külön-külön kiszámításra kerül a Király-képlet használatával, majd a nyomtatványok szintén fafajonként készülnek az általános gyakorlatnak megfelelően. A d min alatt a d min -hez tartozó magassági értékkel, a d max érték fölött pedig a d max -hoz tartozó alakmagassággal számít fatérfogatot a rendszer. Fatömeg becslési jegyzőkönyvek fakitermelési tervhez és egyéb célzattal is készíthetőek. Fakitermelési terv esetén a jegyzőkönyv az erdőrészlet fakitermelési tervének egy tervezési egységével összekapcsolható, ennek segítségével történhet meg a jegyzőkönyvek alapján a tervhez kapcsolódó bruttó becslési kitermelési adatok frissítése. Más cél (élőfakészlet felvétel, ellenőrzési célból történő fatömegbecslés, stb.) esetén az adott erdőrészletre rögzített fatömegbecslési jegyzőkönyvet nem kell tervhez kapcsolni. Első lépésként meghatározzuk a készítendő fatömegbecslési jegyzőkönyv konténert (mappát). Ehhez először létre kell hoznunk egy új konténert, vagy ki kell választanunk egy már meglévőt mindkettőt a Fatömegbecslési jegyzőkönyvek menüpont kiválasztásával betöltődő Fatömegbecslési jegyzőkönyvek konténerkiválasztó ablakon tehetjük meg. Új konténer felvitele a fakitermelési terv besorolás menüpontjában már ismertetett módon történik, azzal a különbséggel, hogy a létrejövő konténer nem tervlapokat, hanem fatömegbecslési jegyzőkönyveket fog tartalmazni. Az új konténer a felvitel után egyelőre üres a további munkához be kell sorolnunk azokat az erdőrészleteket, amelyekre fatömegbecslési jegyzőkönyveket szeretnénk készíteni. Létező konténer folytatásakor egy már korábban létrehozott konténerben bővíthetjük a besorolt erdőrészletek (fatömegbecslési jegyzőkönyvet tartalmazó részletek) listáját. Új fatömegbecslési jegyzőkönyv konténer felvétele esetén az alábbi képernyőt láthatjuk. 1

2 A besoroláshoz az utolsó két ikon segítségével megnyitandó az erdőállomány nyilvántartás vagy valamelyik fakitermelési terv, melyekből a részletek besorolhatók a szokásos módokon. Az aktív erdőrészlet fatömegbecslési jegyzőkönyveinek listáját a második ikonnal, - Fatömegbecslési jegyzőkönyv lehet elérni. A listában egy jegyzőkönyv kiválasztása után a ikonra kattintva megjelenik az erdőrészlet fatömegbecslési jegyzőkönyve, - ez rögzítésre, illetve módosításra szolgál. Egy adott területen felvett összes fafaj felvitele, módosítása az itt megnyíló képernyőn történik. 2

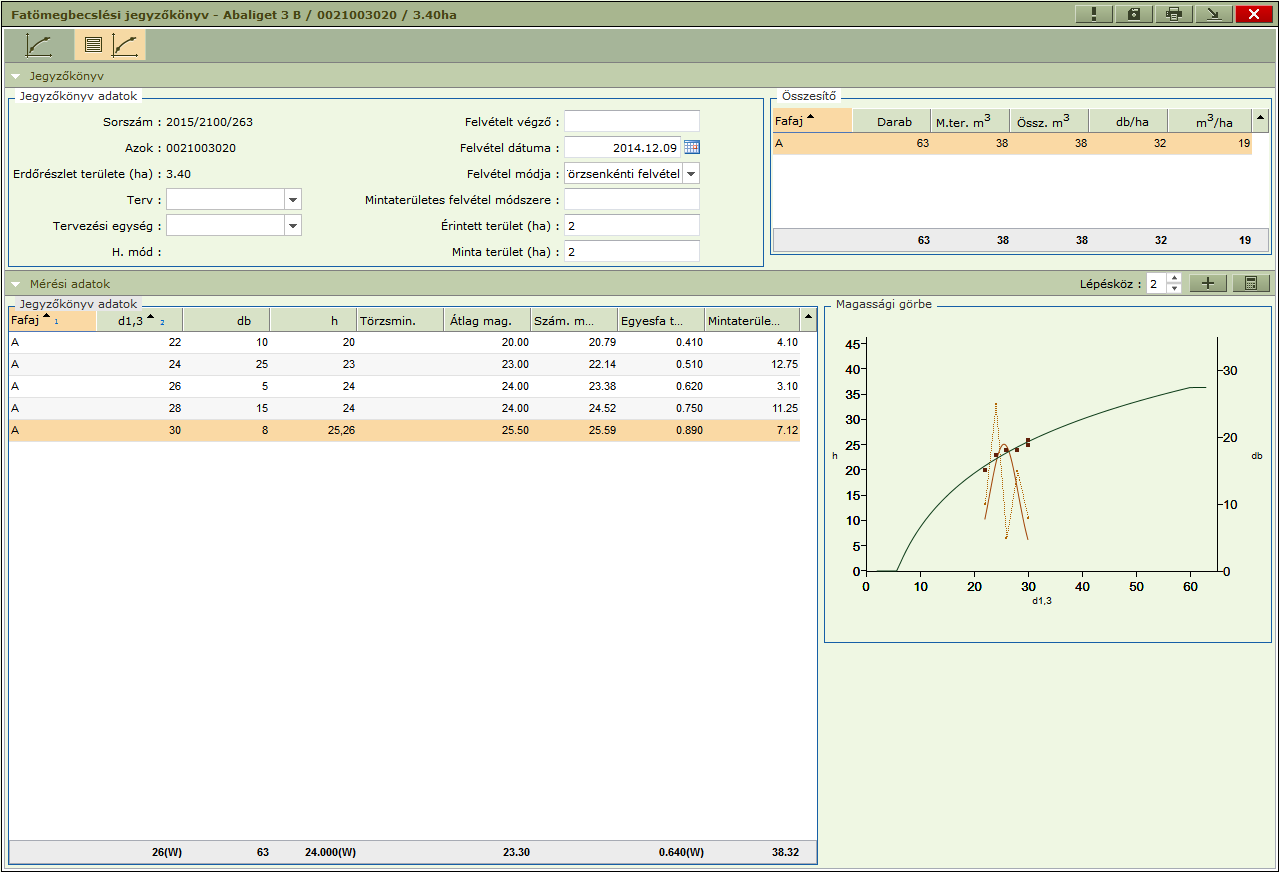

3 Új jegyzőkönyvet a ikon segítségével indíthatunk. A képernyő két részre osztott. A felső részen, bal oldalon találhatóak a jegyzőkönyv főbb adatai. Külön kiemelendőek a Terv és Tervezési egység legördülő menük, melyek kitöltése nem feltétele a jegyzőkönyv felvitelének. Ez a két mező szolgál a jegyzőkönyv tervhez kapcsolására. Szükség szerint itt adjuk meg, hogy a jegyzőkönyv melyik terv, melyik területéhez (tervezési egységhez) kapcsolódik. Az adatátadás csak ez esetben működik. Ezek mellett találhatóak a kötelezően kitöltendő mezők, melyek nélkül a számítás el sem végezhető. A "felvétel módja" mezőben választható ki, hogy mintaterületes, vagy törzsenkénti felvételről van szó. Amennyiben mintaterületes, úgy két különböző terület adat kitöltése szükséges (minta-, érintett terület), azonban ha törzsenkénti, úgy az érintett terület kitöltése elegendő. Amennyiben egy terv tervezési egységéhez csatoltuk a jegyzőkönyvet, úgy a mintaterület értéke meg kell hogy egyezzen a kiválasztott tervezési egység területével! Az alsó részen lehet az adott területhez a mérési adatokat tételesen felvenni (Egy adott területre vonatkozó összes fafaj felvétele egy lépésben itt történik) a következő módon: a gombbal lehet új mérési adatot felvenni, alapértelmezésben minden sor esetén újra meg kell adni a fafajt. Ez biztosítja, hogy több fafaj is felvihető legyen, ezért az első sor felvétele után érdemes kalkulálni ( ikon), így a képernyő jobb felső sarkában levő listában megjelenik a fafaj, és innentől kezdve, ha fent rákattintunk, majd megnyomjuk a + gombot akkor automatikusan ez a fafaj jelenik meg új sor felvételekor a sorban. 3

4 új mérési adat felvitelére egy másik lehetőség az "ENTER" billentyű használata. A billentyű lenyomásakor a mérési adatok táblázatában narancssárgával kijelölt sor alapján egy új sor jön létre, amiben a fafaj egyezni fog a kijelölt sorban levő fafajjal, az átmérő pedig a mérési adatok jobb felső részében levő lépésköz értékkel növelt érték lesz. Ekkor az újonnan felvett sor lesz az automatikusan kiválasztott és abban is a db oszlop. A cellák között előre TAB, vissza SHIFT+TAB billentyűkkel lehet lépni. Ennek segítségével egy adott fafaj adott lépésközzel (a lépésköz tetszőlegesen módosítható) történő mérési adatainak felvitele lehetséges csak a billentyűzet használatával. Az adatok felvétele Excel export/importtal is lehetséges. Ennek előfeltétele, hogy a fatömegbecslési jegyzőkönyv fejlécének adatai el legyenek mentve. Ekkor a táblázaton a jobb egérgombra megjelenő menüben elérhetővé válik az export/import funkció. Az export funkcióval előállítható az üres Excel fájl, amit kitöltve visszaimportálhatóak az adatok. (Az Excelben a fafaj NÉBIH-es kódja, átmérő, felvett db. mért magasság(ok) adhatók meg ) az excel tábla importjakor meglevő fafaj/átmérő sorokban az adatok felülírásra, az új fafaj/átmérőcsoporthoz tartozó adatok új rekordként felvételre kerülnek A mérési adatok felvitele során kötelezően kitöltendőek: fafaj, átmérő, felvett darabszám. Amennyiben egy adott átmérő-csoporthoz különböző magassági értékek tartoznak, úgy vesszővel elválasztva ezek felvehetőek egy cellába (a rendszerben és az excel táblában is). Az adatok felvitele után a kalkulálás gombra kattintva kiszámításra kerül az egyes fatérfogat és az össztérfogat a Király-képlet alapján, valamint a jobb alsó sarokban megjelenik az adott (kiválasztott) fafaj famagasság-, átmérő-eloszlási görbéje, valamint a felvett átmérő-csoportok darabszáma. Amennyiben nem töltjük ki mindegyik átmérőhöz a mért magasságot, úgy az alkalmazás a már felvett sorok alapján a famagassági görbéből veszi az adott sor "számított magasság" mezőjét, mely alapján a képlet számol. Kalkulálás után a sorok alatt egyéb összesítő adatok találhatóak, melyek közül a "(w)"-vel jelölt számok a Weise-féle szabály alapján számított értékét jelzik. A számításhoz fafajonként legalább három mérési adat rögzítése kötelező) 4

5 Amennyiben a felmért területen több fafaj van, akkor mindegyik ebben a táblázatban kerül felvitelre (pl.: akác felvétele után ugyanebben a táblázatban a következő sort átállítjuk másik fafajra, majd a kalkulálás után az új fafaj is megjelenik a fent, jobbra elhelyezkedő táblázatban). Általános információ: A térfogatszámítás a Király képlet alkalmazásával történik. Ennek előfeltétele a Fatömegszámítási mód paraméterek beállítása (Ez a Király képlet paramétereit tartalmazó tábla, telepítéskor feltöltésre került alapértelmezetten). Szintén előfeltétele a fatömegszámítási paraméterek megadása a fafajokhoz. Ez a Karbantartás menüpontban tehető meg, melynek leírása a kézikönyv 7.1-es pontjában található. Az elkészült jegyzőkönyvekből nyomtatvány készíthető (a képernyőn a mentés melletti nyomtatás ikon, vagy a konténerlistán a kijelölt jegyzőkönyveken jobb egérgomb fatömegbecslési jegyzőkönyv (pdf) menüpont használatával). Amennyiben az erdőrészlethez több terület (pl: tervezési egység) és területenként több fafaj tartozik akkor területenként és fafajonként külön jegyzőkönyv készül, ami külön oldalanként kerül nyomtatásra. A nyomtatvány megjelenése az alábbi lesz: 5

6 6
