A fakitermelési terv összeállítását alapvetően két módon lehet megközelíteni.

Átírás

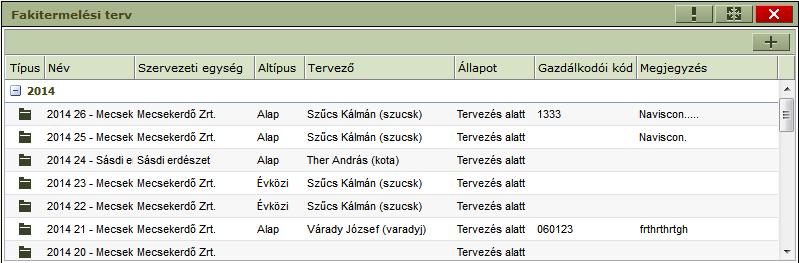

1 Fahasználat Fakitermelési terv ERDŐGAZDÁLKODÁS/FAHASZNÁLAT/FAKITERMELÉSI TERV/BESOROLÁS A fakitermelési terv összeállítását alapvetően két módon lehet megközelíteni. A terv egyes fázisait több erdőrészleten egyszerre hajtjuk végre. Ekkor külön - külön menüpontokban nyithatók meg az egyes lépések. A tervezés minden lépését egy (vagy több) erdőrészleten egy időben hajtjuk végre a besorolástól a választéktervezésig, illetve a műveleti tervezésig. Ekkor egy menüpontban érhető el az összes tervezési lépés. Mindkét megközelítés során a megnyitott menüpontok ugyanazon funkciókat érik el, ezért egyenértékű a használatuk. A fakitermelési terv elkészítése az alkalmazásban három lépésből áll besorolás, naturália tervezés, műveletek tervezése. 1. Besorolás A besorolás célja a fahasználati előterv elkészítése. A kész előterv tartalmazza a tervezni kívánt erdőrészletek tervlapjait, melyeken meghatározásra kerültek az erdőrészleten belüli tervezési egységek, a kitermelendő fafajok és azok tervezett bruttó előtervi fatömegei. Első lépésként meghatározzuk a készítendő terv konténert (mappát). Ehhez először létre kell hoznunk egy új Fakitermelési terv konténert, vagy ki kell választanunk egy már meglévőt mindkettőt a Besorolás menüpont kiválasztásával betöltődő Fakitermelési terv konténerkiválasztó ablakon tehetjük meg. Új konténert a jobb felső sarokban található ikonra kattintva készíthetünk. 1

2 A fenti űrlapon az Év, a Sorszám, Szervezeti egység és az Állapot mezők kötelezően kitöltendők. A fenti felugró ablak fejlécében található floppy ikonra kattintva elmentésre kerül az új terv. Visszautalva a rendszer terminológiájára, ilyenkor gyakorlatilag nyitunk egy új irattároló konténert (egy dossziét a tervnek). Általános információ: fontos kihangsúlyozni, hogy az itt létrehozott fakitermelési terv konténer éve és sorszáma nem a bejelentés sorszáma! A bejelentés külön bejelentés típusú konténer létrehozásával, illetve a tervlapok abba történő besorolásával készül. Egy konténer egyedi azonosítására az Év/Sorszám/Szervezeti egység-hármas kapocs szolgál. Társaságtól függően lehet ez akár az erdőgazdaság, akár erdészet is. Amennyiben erdészetenként kívánják a terv konténereket létrehozni, a hármas azonosítás lehetőséget ad arra, hogy ugyanazon évvel és sorszámmal több konténer létezzen egyszerre. Új fakitermelési terv (konténer) a felvitel után egyelőre üres a további munkához be kell sorolnunk azokat az erdőrészleteket, amelyekkel tervezni szeretnénk. Létező terv folytatásakor egy már korábban létrehozott tervben bővítjük a besorolt erdőrészletek listáját. Új terv konténer felvétele esetén az alábbi képernyőt láthatjuk. 2

3 Általános információ: a beszürkített menü-ikonok az alapállapotban el nem érhető funkciókat jelzik. Az első ikon mindig az adott lapokat (erdőrészlet-, tervlap) tartalmazó konténerek kiválasztására szolgál, a szürke funkciók egy-egy kiválasztott lapra vonatkoznak. A sor legvégén található, mindig aktív ikonok azokat a funkciókat jelzik, amelyekkel lapokat lehet besorolni az aktuálisan nyitott konténerbe. Többféle módon történhet az erdőrészletek tervbe sorolása: Csoportos műveletekkel EÁNY-ból Fakitermelési tervből (pl. előző évi) Csoportosan elvégezhető műveletek: A konténerablakban az érintett részletek sorainak kijelölése után,a sorok felett jobbra elhelyezett ikonokra kell kattintani. - Nettósítás: előre megadott százalékok alapján számol, melyet egy automatizmus vezérel. A százalékok mértékét a Karbantartás Paraméterek karbantartása Nettósítási táblában lehet beállítani. - Választékterv generálás: a nettósításhoz hasonló elven működik, automatikusan generálhatunk vele választék terveket. A Karbantartás Paraméterek karbantartása Választék algoritmusok nyilvántartása feltöltése után be lehet állítani a Választék algoritmusok paramétereit. 3

4 - Cikkterv generálás: a nettósításhoz hasonló elven működik, automatikusan generálhatunk vele cikkterveket. A Karbantartás Paraméterek karbantartása Választék algoritmusok nyilvántartása feltöltése után be lehet állítani a Cikkterv algoritmusok paramétereit. - Alapértelmezett séma generálás: segítségével a kiválasztott tervlapok minden egyes tervezési egységéhez kikeresésre kerül az alapértelmezett séma és legenerálásra kerülnek a hozzá kapcsolódó műveletek. Amennyiben nem létezik az adott tervben a tervezési egységhez alapértelmezett séma, akkor az kimarad és a következővel folytatódik a generálás. Törli az összes megadott séma beállítást. - Műveleti séma választás ikonra kattintva a megjelenő képernyőn kiválasztható egy vagy több műveletséma és az ikonra kattintva a kiválasztott tervlapok minden egyes tervezési egységéhez legenerálásra kerülnek a kiválasztott sémákhoz tartozó műveletek. Törli az összes műveletet ami meg volt adva. - Műveleti séma hozzáadása: a már megadott műveleti sémához hozzáad egy műveletet, nem törli a többi séma beállítást. - Művelet hozzáadása: nem sémát, hanem csak egy műveletet lehet hozzáadni a tervhez. - Költséggenerálás: A műveletek felvitele során amennyiben a paraméterezéskor beállításra került alapértelmezett költség a művelethez, az bármilyen műveletfelvitel során az automatikusan felvételre kerül a költségtervbe. Amennyiben a műveletterv elkészítése után az alapértelmezett költség módosításra kerül (pl. vállalkozói díj), az ikonnal lehetőség van a művelethez tarozó költségek újragenerálására az új paraméterezésnek megfelelően. Ebben az esetben a műveletek beállításai már nem módosulnak csak a művelethez kapcsolódó költségek kerülnek újragenerálásra. Ez akkor előnyös, ha a műveletterven már nem kell módosítani, csak a kapcsolódó költségeken. (Mivel a műveletek újragenerálása költség újragenerálást is jelent) - Költség újraszámítás: Amennyiben a műveletterv és a költségterv is véglegesítésre került, de a költségnemek egységára módosult, az ikonnal lehetőség van a költségterv újraszámolására az új egységárakkal. Ebben a művelethez tartozó költségnemek már nem módosulnak csak a költségterv sorainak egységára (ezáltal a művelet összköltsége). Ennek a funkciónak segítségével lehetőség van többféle egységárral kiszámolni a költségtervet a véglegesítés előtt. A fenti generálások mindig a kiválasztott erdőrészletekre futnak le, ezért a szervezeti egység választás, illetve szűrések megfelelő kombinációjával tulajdonképpen csoportos tervezést lehet végrehajtani. Besorolás EÁNY-ból (A többi konténerből történő besorolás ezzel teljesen egyező módon történik, függetlenül a választott konténer típusától.) A kattintásra feljön a már ismerős erdőrészlet-leíró lap konténer kiválasztó ablaka. 4

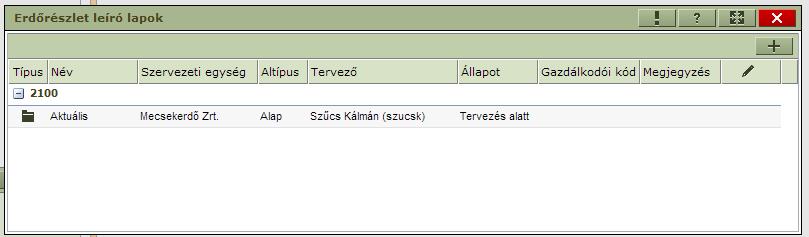

5 A konténert kiválasztva az újonnan betöltött funkció teljesen kitölti a képernyőt az előzőleg megnyitott fakitermelési tervet most nem látjuk, mert az újonnan megnyitott ablak eltakarja. Ettől függetlenül a fakitermelési terv megnyitott állapotban marad, és megtekinthető az alább ismertetett módon. Az ablak jobb felső sarkában található navigációs panelen látható négy négyzetet tartalmazó ikonra kattintva mind a terv, mind az erdőrészlet konténer kikerül a megosztott képernyőre. 5

6 Egy szervezeti egységet kiválasztva a jobb oldali funkció (erdőrészletek) navigációs fájában az aktuális erdőrészlet leíró lapok erdőrészletek panelje megtelik tartalommal. Jelöljünk ki erdőrészleteket a jobb oldali listában, és kattintsunk a kijelölésre a jobb gombbal. 6

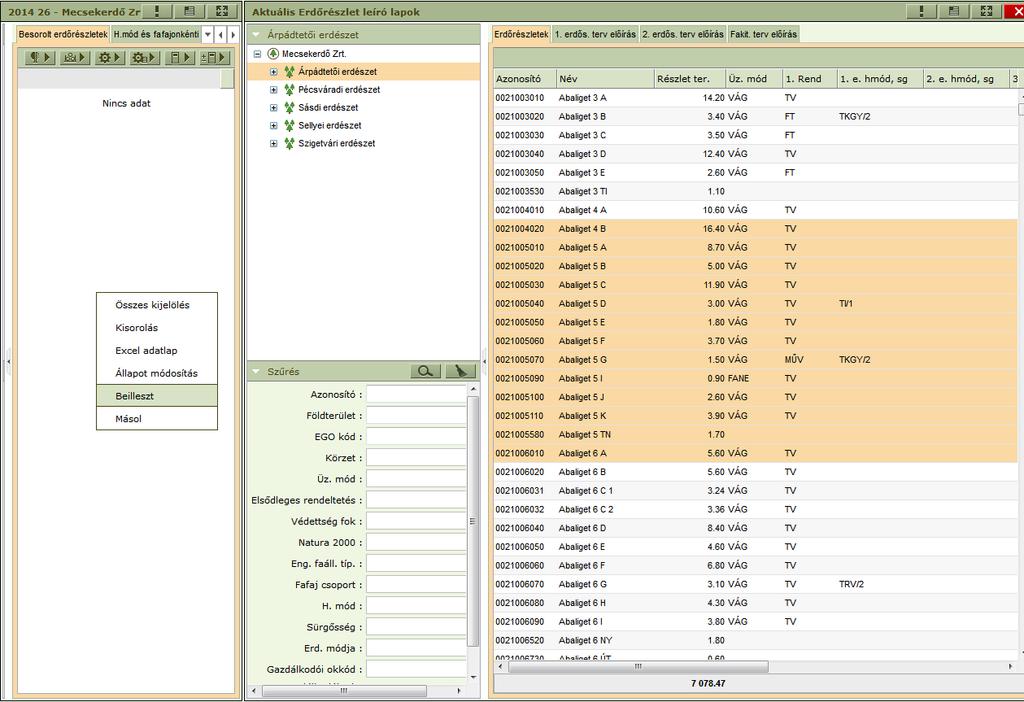

7 A felugró menüben a másol gombot nyomjuk le, majd kattintsunk a jobb gombbal a bal oldali besorolás panelre. 7

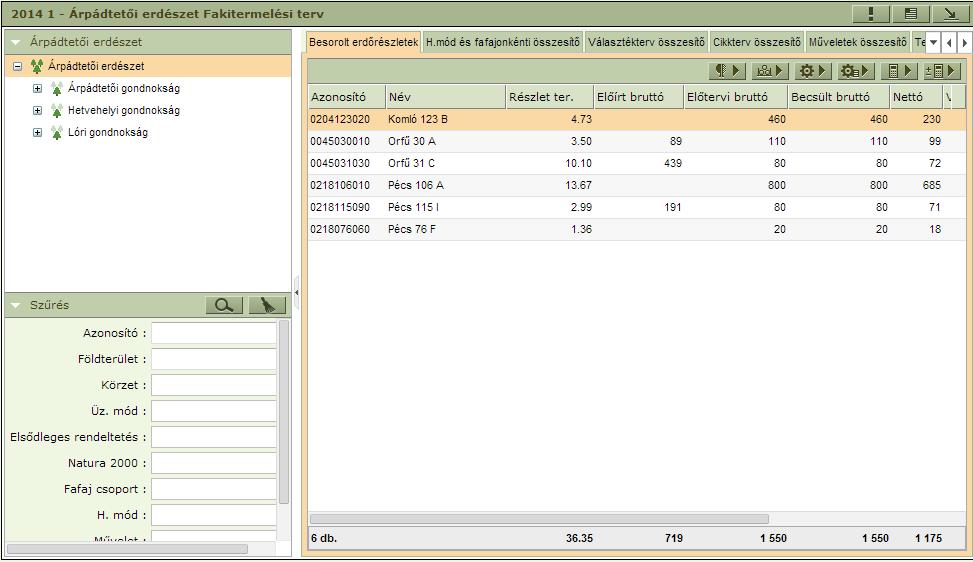

8 A Beilleszt menüpontot kiválasztva a kijelölt tartalom átkerül a besorolt erdőrészletek listájába. Ez a művelet úgynevezett drag and drop módon is végrehajtható ekkor az operációs rendszerekben megszokott kijelöl-odahúz módszert használva hajtjuk végre a besorolást. A művelet befejezése után az EÁNY konténer bezárható, nincs szükség külön mentésre a besorolt tételek tárolásához. Az ismertetett besorolási művelet során tehát kiválasztottunk tetszőleges erdőrészleteket, és besoroltuk azokat a már megnyitott fakitermelési tervünkbe. Ekkor minden egyes besorolt erdőrészlethez készül egy üres tervlap, amin csak az erdőrészlet neve van kitöltve és csak a tervezés későbbi lépései során töltődik fel tartalommal. Általános információ: fontos kihangsúlyozni, hogy bár a tervben is besorolt erdőrészleteket látunk, de egy terv konténeren belül ezek tervlapok, nem pedig erdőrészletet leíró lapok bár az információk egy része a tervlap listában az adott tervlaphoz kötődő erdőrészlet leíró lapról származik! A besorolt erdőrészleteket a szervezeti hierarchia navigációs fájában a megfelelő szervezeti egységet kiválasztva megtalálhatjuk. A navigációs fában lépkedve mindig az adott szervezeti egység alatti összes erdőrészlet látható a besorolt erdőrészletek listájában. Általános információ: A besorolással létrejött tervlapok,a tervezés bármelyik fázisában (a konténer lezárásáig) kisorolhatóak a terv konténerből. A kisorolással a tervlap minden rögzített adatával együtt törlésre kerül. Amennyiben az erdőrészlet később mégis tervezésre kerül, azt újra be kell sorolni és a tervezési lépéseket újra el kell végezni. A kisorolás az adott erdőrészleten a jobb egérgombbal felbukkanó helyi menü Kisorolás menüpont választásával történhet. A konténer képernyő további fülein a leszűrt tervlapok adatai láthatóak különböző csoportosításban. Ezek a Használati mód és fafajonkénti összesítő, Választékterv összesítő, Cikkterv összesítő, Műveletek összesítő, "Területösszesítő". Ezek kezelése az EÁNY esetében már megismert módon működik. A listák a jelenlegi fázisban üresek, mivel még csak a besorolástörtént meg. A tervezés különböző fázisaiban a listák megtelnek adatokkal, így a terv pillanatnyi állapota többféle nézőpontból is azonnal elérhető, nyomon követhető. Egy tervlapot (erdőrészletet) kiválasztva a besorolt erdőrészletek listájában a főmenü feléled, az eddig szürke ikonok elérhetővé válnak. A részletszintű tervezés kivételével mindegyik funkció (erdőrészlet leíró lap, térkép, kapcsolódó lapok) általánosan használható, a többi konténerben és nézetben is megjelenő funkció. 8

9 A listában egy tervlap kiválasztása után a ikonra kattintva megjelenik a tervlap részletszintű tervezésére szolgáló képernyő. Ez lehetőséget biztosít a tervlapon az előterv elkészítésére. Általános információ:a képernyőn felvett adatok nem kerülnek felvitelkor automatikusan mentésre. A mentés a képernyő jobb felső sarkában levő ikonnal történik. Ebben az esetben a képernyő megnyitása óta rögzített minden adat mentésre kerül. Amennyiben a képernyőt bezárjuk, vagy átlépünk másik képernyőre megerősítő kérdés jelenik meg, hogy biztosan mentés nélkül akarunk kilépni. Ekkor lehetőség van az adatok mentésére, vagy mentés nélküli kilépésre. Az utóbbi esetben minden adatfelvitel/adatmódosítás, ami a képernyő megnyitása óta történt eldobásra kerül és visszaáll a megnyitáskori eredeti állapot. 9

10 Az ablak felső harmadában az erdőrészlet főbb adatai és terv előírása látható, ez lényegében az EÁNY erdőrészlet leíró lapján szereplő adatok kivonata, ami a gyors áttekinthetőség érdekében került itt feltüntetésre. Ettől függetlenül az erdőrészlet leíró lap és az erdőrészlet térképi nézete is megnyitható a fenti ikonokkal. A középső szekció bal oldalán az erdőrészlethez létrehozott tervezési egységek jelennek meg, jobb oldalán pedig az elmúlt években az erdőrészletben tervezett tevékenységek listája tervezési egységenként (jelen esetben részterületenként).tervezési egységekről bővebben lásd: Erdőállomány nyilvántartás tervezési egységek rész. A fakitermelés az erdőrészlet teljes területén vagy annak egy részén történhet. Amennyiben korábban részterület azaz tervezési egység már meghatározásra került, az erdőrészlethez akkor az a tervezéshez a következő időszakban felhasználható (Például bontóvágással érintett terület néhány évvel később végvágással érintett területként.)ez a korábban felvett tervezési egység automatikusan megjelenik a szekció bal oldalán a képernyő megnyitásakor. A tervezési egységet azzal kötjük az adott tervhez (tervlaphoz), ha használati módot és szükség esetén redukált területet adunk meg hozzá. A középső szekció jobb oldalán található ikon szolgál új tervezési egység, azaz fahasználati tervezés esetén a fakitermeléssel érintett területlétrehozására. Új tervezési egység felvitelekor a tervezési egység létrehozása és annak a tervlapoz kötése (a használati mód megadásával) egy lépésben is megtörténhet. Általános információ:a listában minden, az erdőrészlethez korábban létrejött tervezési egység megjelenik, illetve új is felvehető. A megjelenő tervezési egységek nem feltétlenül kapcsolódnak a tervlaphoz, csak abban az esetben, ha legalább a használati mód meg van adva a tervezési egységhez. Amennyiben meg van adva, az azt jelenti, hogy a tervezési egységen, a tervlapon a megadott használati móddal abban az évben, abban a tervben valamilyen beavatkozás tervezünk. Ha nincs megadva használati mód akkor a tervezési egység bár látható a tervlapon, nem kapcsolódik hozzá. Az alsó szekció szolgál a kitermelendő fafajok és fatömeg adatok meghatározására. Ezen adatok megadása mindig tervezési egységhez (ezáltal használati módhoz) kötött, mivel a kitermelés mindig valamilyen területen, valamilyen használati módban történik. Itt lehetőség van az erdőrészletben nem szereplő fafajok megadására is. Az előzőekben ismertetett funkciók használatával elkészíthető az előterv, amivel a tervlapon szereplő erdőrészletre vonatkozóan az alábbiak kerülnek meghatározásra: Tervezési egységek (fakitermeléssel érintett területek), és részterület esetén érintett terület Tervezési egységek használati módja, szükség esetén redukált területe A tervezési egységen kitermelendő fafajok és azok bruttó fatömeg adatai Az előterv elkészítésére többféle lehetőséget biztosít a rendszer az adatok tételes felvitelétől kezdve a különböző generálási módszerekig. A generálások használata nem kötelező, de akár tetszőleges 10

11 kombinációban is használhatóak. Ennek célja, hogy segítse az előterv felvitelét az adatok teljes vagy részleges generálásával. Az generálással kapott eredmény megajánlásként értelmezhető ezért mindig módosítható, vagy törölhető, és akár egy másik módszerrel is folytatható az adatok felvitele. A módszerek az alábbiak: Tételes adatfelvitel esetében mind a tervezési egységek, mind a kitermelendő fafajok felvehetőek a szekcióhoz tartozó egységet az ikonnal kell felvinni!) ikon használatával ( 0 -s - teljes területű tervezési Erdőrészlet leíró lap előírásának változtatás nélküli elfogadása esetén a bal felső sarokban levő ikonokkal történhet. A szám az előírás számát jelenti. Ebben az esetben a választott előírás alapján létrejön a tervezési egység, valamint annak használati módja, redukált területe és a kapcsolódó fafajok, mennyiségek. Teljes területre történő,az erdőrészlet összes fafajának mennyiség nélküli generálása a ikonnal történik. Ebben az esetben felvételre kerül egy 0 sorszámú tervezési egység, amelynek területe a részlet területével egyezik, de a használati mód és a redukált terület üres marad. Felvételre kerülnek a fafajok (az erdőrészlet összes fafaja, a fafajsorok alapján, akkor is, ha nincs hozzá fakitermelési előírás) mennyiségek nélkül. Ebben az esetben lehetőség van a használati mód és a fafajokhoz kitermelendő mennyiségek megadására, illetve új fafajok felvitelére. Egyedi tervezési egység megadás során lehetőség van a fafajok generálására az előírás alapján területarányosan. Ebben az esetben egy már létező tervezési egységen állva (aminek használati módját is meg kell adnunk), a jobb gombra felbukkanó menüben kiválasztható Generálás az v 3. előírás alapján menüpont. Ekkor az előírásban levő fafajok kerülnek felvitelre a vonatkozó tervezési egységhez kapcsolva, úgy hogy minden fafaj mennyisége arányosítva lesz az előírás területének és a tervezési egység területének arányában. Egyedi tervezési egység megadása az erdőrészlet összes fafajának mennyiség nélküli megadása. Ebben az esetben egy már létező tervezési egységen állva (aminek használati módját is meg kell adnunk), a jobb gombra felbukkanó menüben kiválasztható Generálás nem előírás alapján menüpont. Ekkor az erdőrészlet összes fafaja felvitelre kerül a vonatkozó tervezési egységhez kapcsolva mennyiség nélkül. Általános információ: Amennyiben az előírás területe a részlet teljes területével megegyezik 0 -s sorszámú tervezési egység jön létre minden automatikus terület létrehozás során (ha korábban már nem került felvételre, mert ekkor csak a használati mód kerül megadásra). Általános információ: A generálás minden esetben azt jelenti, hogy a generálás során az előzőleg felvitt adatok törlésre kerülnek, és aztán történik meg az adatok generálása. Egy megerősítő üzenet jelenik meg a generálás indításakor, ezt elfogadva történik meg a generálás. Ebből adódóan az egyedileg felvitt/módosított adatok a generálás során elvesznek. Ebből adódóan célszerű a 11

12 generálást első lépésben elvégezni és a generálás eredményeként előállt tételeket egyedileg módosítani. Az előterv készítése során lehetőség van az erdőrészletben nem szereplő fafajok felvitelére, illetve az előírásban szereplő mennyiségektől való eltérésre is. A felvett mennyiségek (neve: Előtervi bruttó) kerülnek felhasználásra a rendszer későbbi lépéseiben függetlenül attól, hogy azok az erdőrészlet valamelyik előírásából származnak, vagy egyedileg lettek felvéve. A történetiség megőrzése érdekében minden fafajhoz kapcsolódik egy előírt bruttó adat is, aminek feltöltése automatikusan történik abban az esetben, ha a felvett mennyiség valamilyen előírásból származik. Ez az adat nem módosítható. Amennyiben az előírt bruttó és az előtervi bruttóérték eltér egymástól, akkor látható, hogy az előírás valamilyen okból felülbírálásra került (Új fafaj felvétele esetén az előírt bruttó üres, mivel nem generálásból származik). A képernyő mentéséig a felvitt adatok tetszőlegesen módosíthatóak, törölhetőek, véglegesítésre a mentéssel kerülnek. Mentés után a tervezési egység csak abban az esetben törölhető, ha másik tervhez kapcsolódóan korábban még nem volt használatban és ebben a tervben nem történt még hozzá kapcsolódóan választék és művelettervezés. Mentéskor az előtervi bruttó adatok a becsült adatok rögzítéséig automatikusan átkerülnek a Becsült bruttó adatokhoz is, és amennyiben a nettósítási paraméterek korábban feltöltésre kerültek a nettósítás automatikusan megtörténik. Ennek eredménye azonnal megtekinthető a konténer képenyőjén mind a tételes tervlap listában, mind az ide vonatkozó összesítőkön. 12

13 13
