RTCM alapú VITEL transzformáció felhasználó oldali beállítása Spectra Precision Survey Pro Recon szoftver használata esetén A http://www.gnssnet.hu/valos_trafo.

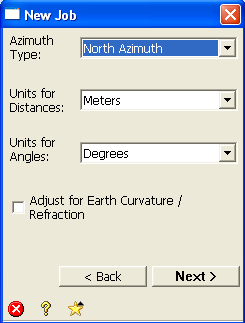

1 RTCM alapú VITEL transzformáció felhasználó oldali beállítása Spectra Precision Survey Pro Recon szoftver használata esetén A weboldalon található, Spectra Precision vevőhöz tartozó RTCM_VITEL_SPECTRA.job nevű Survey Pro Recon v4.9.2 formátumú paraméterfájlt másoljuk be a kontroller munkafájl könyvtárába. A File főmenüben, Open/New opciónál hozzunk létre (Create a New Job) egy új munkafájlt (Jobot) tetszőleges névvel: Next felületre kattintva lépjünk tovább, ismételt Next -tel fogadjuk el a mértékegységre vonatkozó beállításokat, ha azok az alábbiak (ha nem, válasszuk ki ezeket): 1

A munkafájl tulajdonságainak beállításánál válasszuk azt, hogy nem kívánjuk az előző munkafálj koordináta rendszerét használni ( No ), majd zárjuk le a munkafájl létrehozását azzal, hogy elfogadjuk a

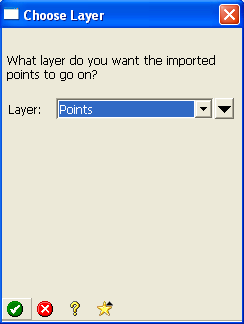

2 A munkafájl tulajdonságainak beállításánál válasszuk azt, hogy nem kívánjuk az előző munkafálj koordináta rendszerét használni ( No ), majd zárjuk le a munkafájl létrehozását azzal, hogy elfogadjuk a munkafájlban szereplő első pontként az automatikusan felkínált pontot és koordinátáját ( Finish ): (Megjegyzés: Az utolsó lépésnél természetesen választhatunk másik pontszámot, más koordinátákkal is, ha valamiért nem felel meg a felkínált. Sőt, később törölhető is ez, ha zavaró. Bevitelére csak azért van szükség, mert a munkafájlt egyébként nem tudnánk létrehozni. ) Ezután a File főmenü Import opciónál válasszuk ki azt, hogy melyik munkafájl (Job) tulajdonságait szeretnénk beállítani. Ez legyen a letöltött RTCM_VITEL_SPECTRA.job. Klikkeljünk a bal alsó sarokban található, a kijelölés elfogadását érvényesítő OK szimbólumra (a képen szaggatott körrel jelölve), vagy klikkeljünk kétszer a munkafájl nevére, majd a Choose Layer beállítást fogadjuk el úgy, hogy az OK szimbólumra kattintunk: 2

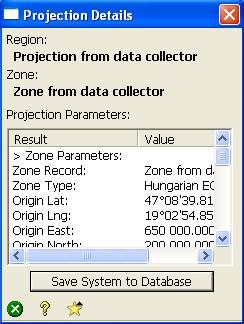

3 Arra a kérdésre, hogy alkalmazzuk-e ezt a konfigurálást, válasszuk azt, hogy igen ( Yes ): Survey főmenüben, Projection opciónál ellenőrizzük le, hogy a beállítások megtörténtek-e: A transzformációs paraméterek a Show Details felületre kattintva láthatók: 3

4 A beállításoknak egyezniük kell az alábbiakkal: Zone Parameters: Zone Record: Zone from data collector Zone Type: Hungarian EOV Origin Lat.: " N Origin Lng.: " E Origin East: Origin North: Origin Scale: Projection Azimuth Coordinate Direction North Azimuth North East Datum Parameters: Datum Name: Datum from data collector Rotation X: " Rotation Y: " Rotation Z: " Translation X: m Translation Y: m Translation Z: m Scale PPM: Ellipse Parameters: Ellipse Name: DC File Ellipse Ellipse a: m Ellipse 1/f:

A beállítások ellenőrzése A létrehozott új munkafájl helyes beállításait egy pontlista alapján is ellenőrizzük le. Ehhez töltsük le a http://www.gnssnet.hu/valos_trafo.

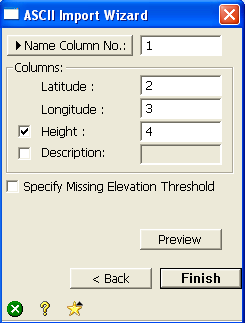

5 A beállítások ellenőrzése A létrehozott új munkafájl helyes beállításait egy pontlista alapján is ellenőrizzük le. Ehhez töltsük le a weboldalról a Spectra Precision vevőhöz tartozó Ellenorzes_Spectra.csv fájlt. File főmenüben, Import opciónál olvassuk be az ellenőrző pontlistát: A koordináta típus beállításainál válasszuk a Meters, Geodetic (Decimal) lehetőségeket, a Next felületre kattintva lépjünk tovább, majd a Finish -re klikkelve zárjuk le a beolvasást: 5

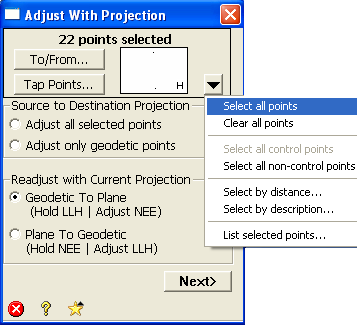

6 Survey főmenünél, Adjust with Proj. opciónál végezzük el a transzformációt a betöltött pontokra: Válasszuk ki a transzfomálandó pontokat úgy, hogy a képen szaggatott körrel jelölt felületre kattintunk és kiválasztjuk az összes pontot ( Select all points ). Ezután állítsuk be, honnan - hová szeretnénk transzformálni. A mi esetünkben jelöljük ki azt, hogy Geodetic To Plane (ellipszoidi földrajzi koordinátákból vetületi koordinátákba), és a Next felületre klikkelve lépjünk tovább: 6

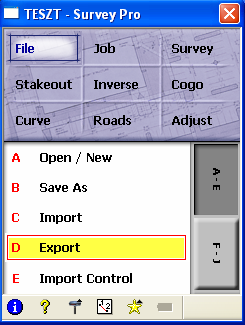

7 Még egyszer a Next -re, aztán Apply felületre kattintva elfogadjuk a transzformáció végrehajtását, végül Close -zal lezárjuk a folyamatot: Ezután írassuk ki az EOV rendszerbe transzformált koordinátákat. Ehhez használjuk a File főmenü Export opcióját: 7

Válasszuk a CSV formátumot, a képen szaggatott körrel jelölt felületre kattintva válasszuk ki az összes pontot ( Select all points ), majd a Next felületre klikkelve lépjünk tovább: A koordináta

8 Válasszuk a CSV formátumot, a képen szaggatott körrel jelölt felületre kattintva válasszuk ki az összes pontot ( Select all points ), majd a Next felületre klikkelve lépjünk tovább: A koordináta típusnál jelöljük ki a Plane (vetületi) koordinátákat, a koordináták kiíratási sorrendjét állítsuk be a Name, Easting, Northing, Elevation, Description szerint, végül adjunk egy tetszőleges fájl nevet: (Megjegyzés: Az exportált koordinátafájlból az első pont (az 1-es pontszámú) nyugodtan törölhető, hiszen csak azért került a munkafájlba, hogy létre tudjuk hozni azt.) Kérjük, a kapott fájlt küldjék el a support@gnssnet.hu címre. Amennyiben az eredmények megegyeznek a GNSS Szolgáltató Központban számolt adatokkal, a műszer beállítása sikeres volt, és az RTCM alapú VITEL korrekciókhoz megadható a hozzáférés. 8

9 NAGYON FONTOS: az RTCM alapú VITEL korrekciókat, csak olyan munkafájlokban (Job-okban) használjunk, ahol a transzformációs paramétereket a fentiek szerint állítottuk be! Az RTCM alapú VITEL korrekciók csak a TRF_RTK-RTCM3.0-GLO és a TRF_VRS-RTCM3.0-GLO mountpointokon érhetők el. A beállítási segédletet a Spectra Precision Survey Pro Recon Emulator (Copyright Spectra Precision) verziója segítségével készítettük. A beállításokat a 4.11-es verzóval is ellenőriztük, az eredmények megegyeztek. Ugyanakkor az egyes verziók között előfordulhatnak kisebb eltérések. Nem biztos, hogy az Önök készülékén is pontosan ebben a sorrendben jelennek meg a beállítási folyamat egyes elemei. Ezek az eltérések azonban nem befolyásolhatják a transzformáció végeredményét. Penc, GNSS Szolgáltató Központ 9
