Nagyítás/Zoom. Gyakorlat 04. Rajzelemek nagyítása. Parancs: zoom Rövidítés: z Command: zoom Shortcut: z

Átírás

1 Üdvözöljük! CAD ismeretek a mélyépítésben

2 Nagyítás/Zoom Rajzelemek nagyítása Parancs: zoom Rövidítés: z Command: zoom Shortcut: z A nézet nagyításának módosítása nagyítással és kicsinyítéssel lehetséges. Akár egy kamerával történő nagyítás vagy kicsinyítés esetén, a ZOOM parancs használatával sem változtatja meg az objektumok méretét és helyét a rajzban, csak nagyítja, vagy kicsinyíti a nézetet. Az egyszerű lehetőségektől kezdve széleskörű lehetőségeket biztosít a rajz megjelenő méretének változtatására. Valósidejű zoom A Valósidejű opcióval a nagyítás dinamikusan történik a mutatóeszköz felfelé vagy lefelé mozgatása szerint. Ha a jobb gombbal kattint, egy helyi menüben további parancsokat érhet el a nézet megváltoztatásához. Adott négyszögletű terület nagyítása (ablak) Négyszögterület gyors zoomolásához adja meg az adott négyszög két, átlósan ellentétes csúcsát! A megadott terület bal alsó csúcsa kerül az új képernyőn a bal alsó sarokba. A nagyított terület alakjának nem kell feltétlenül pontosan összhangban lennie az új nézettel, az illeszkedni fog a nézetablak alakjához.

3 Nagyítás/Zoom Rajzelemek nagyítása Parancs: zoom Rövidítés: z Command: zoom Shortcut: z Terjedelem zoom A rajzterjedelemre nagyít, vagyis a lehetséges legnagyobb képe jelenik meg a rajz összes objektumának. Középpont zoom A rajz egy kiválasztott pontja a rajzterület középpontjába mozgatható. A ZOOM Középpont segítséget nyújt egy objektum átméretezéséhez és a rajzterület közepére hozásához. pl.: 2x (ez a nagyítás mértéke) Mind zoom A program úgy állítja be a nagyítást, hogy az aktuális nézetablakban a teljes rajz látható legyen. Előző zoom nézet A ZOOM Előző parancs csak az előző nézet nagyítását és helyzetét állítja vissza, nem a módosított rajz előző tartalmát.

4 Lépték/Scale Rajzelemek léptékezése Parancs: leptek Rövidítés: le Válasszon objektumokat: Command: _scale Shortcut: sc Select objects: Léptékezéskor az objektumok nagyíthatók vagy kicsinyíthetők, azonban a szélesség és a magasság aránya nem változtatható meg. A léptékezés egy bázispont és egy léptéktényező, vagy egy hosszúság meghatározásával történhet, mely utóbbi az aktuális rajzi mértékegységhez viszonyítva szolgál léptéktényezőként A megadott bázispont azonosítja azt a pontot, amely azonos helyen marad, a megváltozott méretű kijelölt objektum (és ezért elmozdul az állandó bázispontról).

5 Dszöveg/Dtext Szöveg írása Parancs: dszöveg Rövidítés: dsz Aktuális szövegstílus: "Standard" Szöveg magassága: Command: _dtext Shortcut: dt Current text style: Standard Text height: Rövid szövegeket lehet létrehozni. Több soros szöveg is írható de az egyes sorokat külön kezeli a program. A kezdőpont és a szövegírás szögének megadása után azonnal írható az elkészítendő szöveg. Egy ENTER sortörést végez, két ENTER egymás után fejezi be a parancsot. Ha egysoros szöveget hoz létre, akkor ehhez szövegstílust és illesztést rendelhet a parancssorban. A szövegstílus állítja be a szövegobjektum alapértelmezett tulajdonságait. Az illesztés pedig meghatározza, hogy a szöveg mely részéhez illeszkedik a beillesztési pont. Stílus megadása: Adja meg a szöveg kezdőpontját vagy [Igazít/Stílus]: s

6 Szövegstílus AutoCAD beépített fontjai Windows TrueType Parancs: stílus

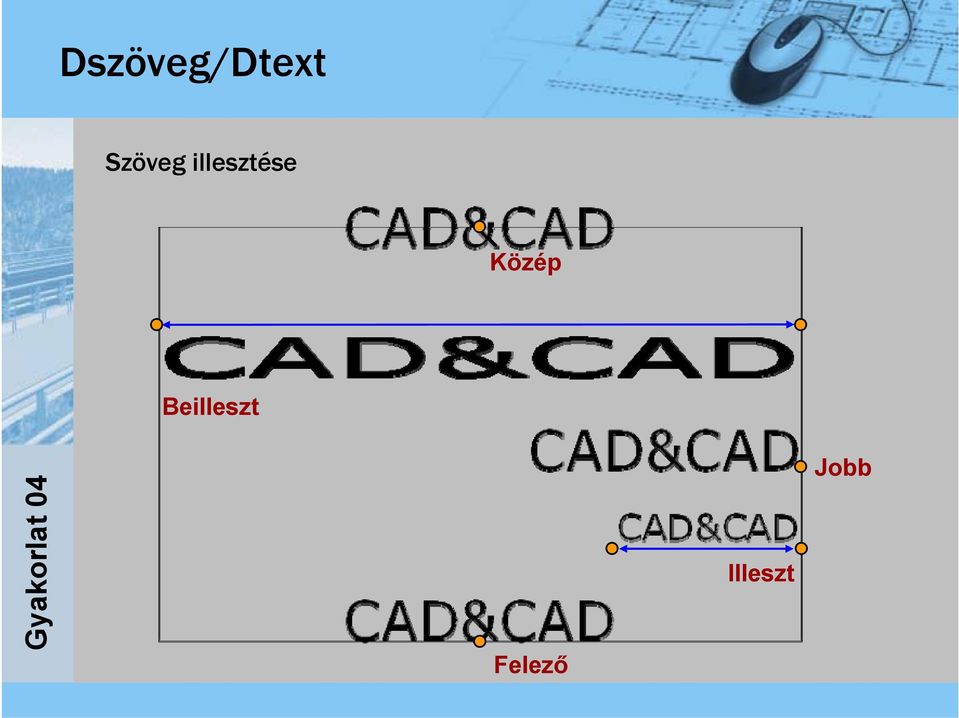

7 Dszöveg/Dtext Szöveg illesztése Közép Beilleszt Felező Illeszt Jobb

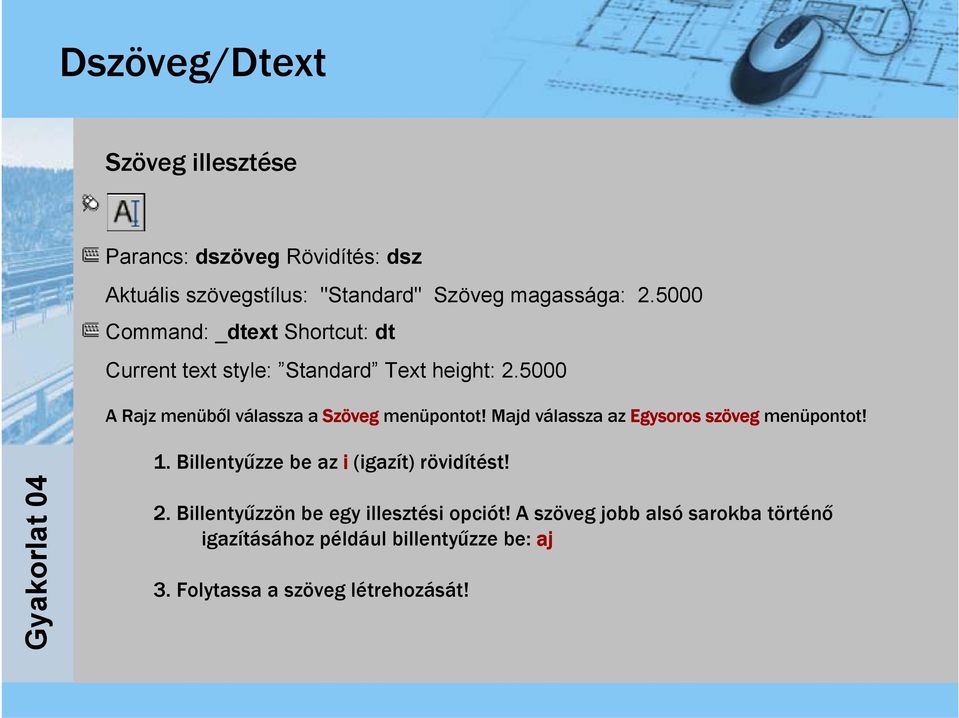

8 Dszöveg/Dtext Szöveg illesztése Parancs: dszöveg Rövidítés: dsz Aktuális szövegstílus: "Standard" Szöveg magassága: Command: _dtext Shortcut: dt Current text style: Standard Text height: A Rajz menüből válassza a Szöveg menüpontot! Majd válassza az Egysoros szöveg menüpontot! 1. Billentyűzze be az i (igazít) rövidítést! 2. Billentyűzzön be egy illesztési opciót! A szöveg jobb alsó sarokba történő igazításához például billentyűzze be: aj 3. Folytassa a szöveg létrehozását!

9 Bszöveg/Mtext Bekezdéses szöveg írása Parancs: bszöveg Rövidítés: bs Aktuális szövegstílus: "Standard" Szöveg magassága: Command: _mtext Shortcut: mt Current text style: Standard Text height: A paranccsal az AutoCAD belső szövegszerkesztőjét tudjuk elérni.

10 Bszöveg/Mtext Bekezdéses szöveg írása Parancs: bszöveg Rövidítés: bs Aktuális szövegstílus: "Standard" Szöveg magassága: Command: _mtext Shortcut: mt Current text style: Standard Text height: / tört vonal megjelenik ^ tört vonal nem jelenik meg

11 Szöveg/Text Speciális jelek %%d fokjel(º) pl. 2x45%%d=2x45º %%p tűrés szimbólum(±) pl. 93%%p0.1=93±0.1 %%c átmérő(ø) pl. %%c45=ø45 %%o felsővonal be/ki pl. %%oacad%%oacad=acadacad %%u aláhúzás be/ki pl %%uacad%%uacad=acadacad

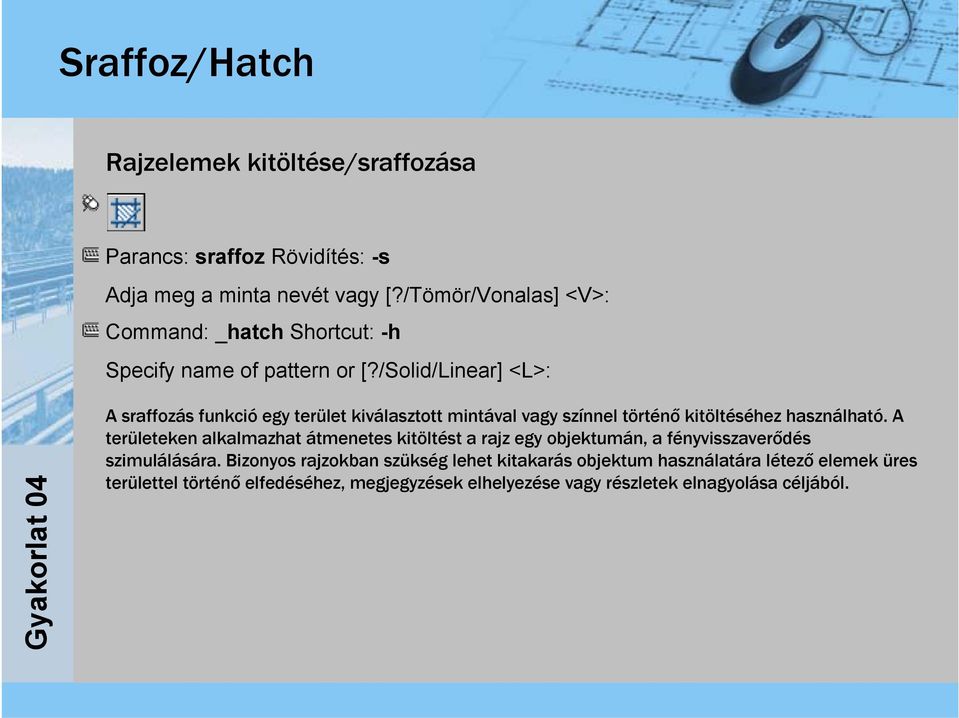

12 Sraffoz/Hatch Rajzelemek kitöltése/sraffozása Parancs: sraffoz Rövidítés: -s Adja meg a minta nevét vagy [?/Tömör/Vonalas] <V>: Command: _hatch Shortcut: -h Specify name of pattern or [?/Solid/Linear] <L>: A sraffozás funkció egy terület kiválasztott mintával vagy színnel történő kitöltéséhez használható. A területeken alkalmazhat átmenetes kitöltést a rajz egy objektumán, a fényvisszaverődés szimulálására. Bizonyos rajzokban szükség lehet kitakarás objektum használatára létező elemek üres területtel történő elfedéséhez, megjegyzések elhelyezése vagy részletek elnagyolása céljából.

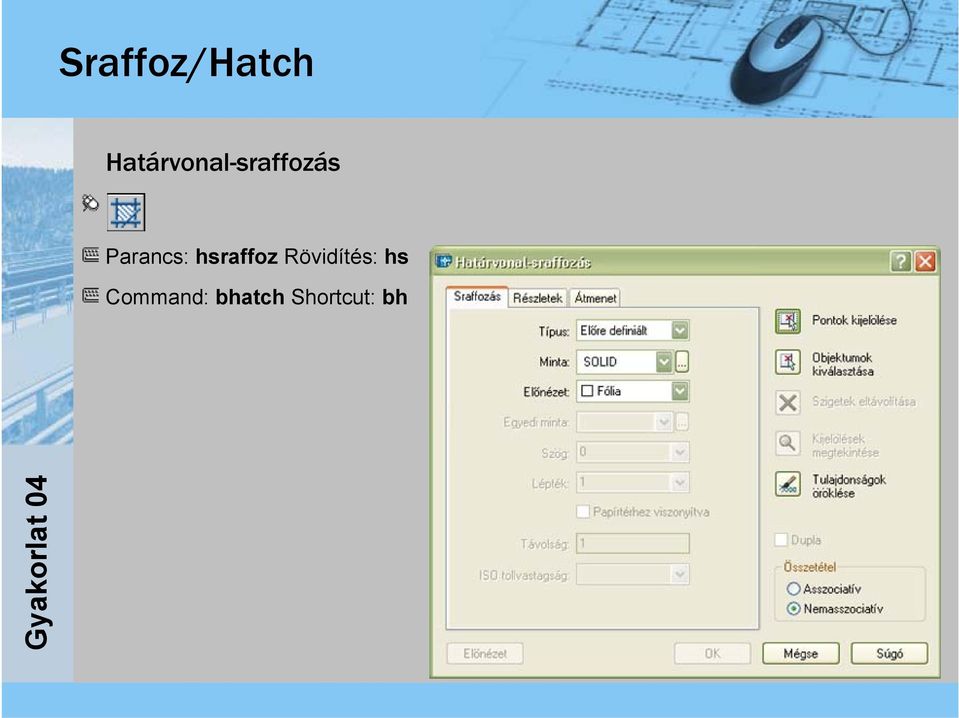

13 Sraffoz/Hatch Határvonal-sraffozás Parancs: hsraffoz Rövidítés: hs Command: bhatch Shortcut: bh

14 Megjelenítés/Draworder Rajzelemek megjelenítésének sorrendje Parancs: megjrend Rövidítés: mr Rögzítés növekménye <1.0000>: Command: _draworder Shortcut: dr Record increment <1.0000>: Általában az átfedő objektumok, mint a szöveg, széles vonalláncok és tömör kitöltésű poligonok a létrehozásuk sorrendjében kerülnek megjelenítésre, az újonnan létrehozottak a meglévők elé kerülnek. Minden változtatás, amit az objektumok rendezési beállításaiban tesz, hatással lesz az átfedő objektumok alapértelmezett megjelenítési sorrendjére. Meg lehet változtatni azt a sorrendet, ahogy az objektumok megjelenítésre vagy nyomtatásra kerülnek. Megjegyzés: az átfedő objektumok nem szabályozhatók modelltér és papírtér között. Csak ugyanabban a térben lehet ezeket vezérelni.

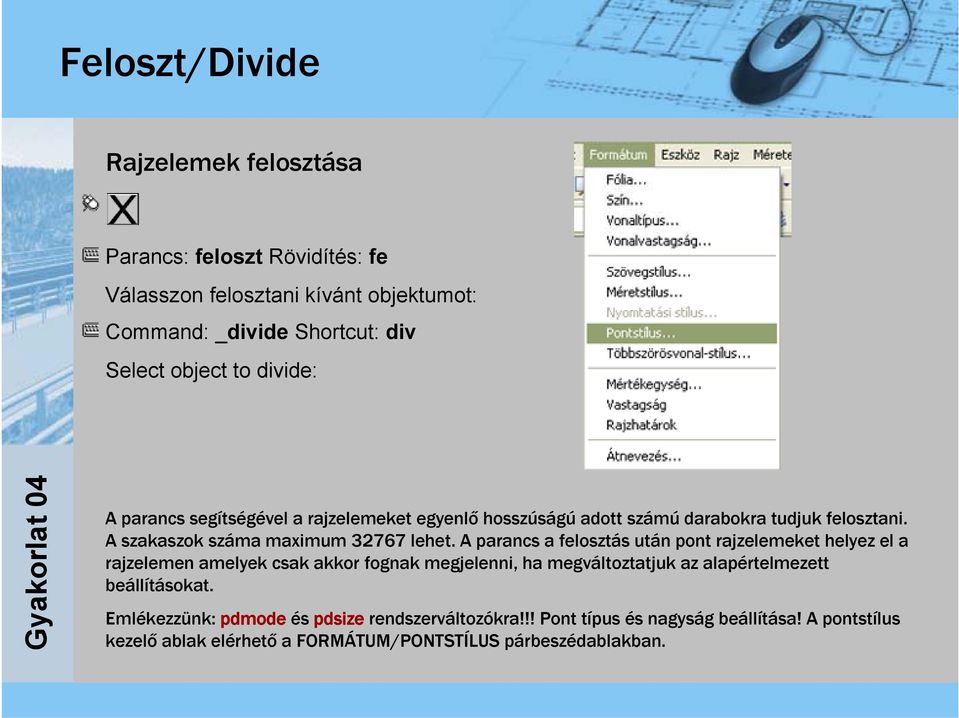

15 Feloszt/Divide Rajzelemek felosztása Parancs: feloszt Rövidítés: fe Válasszon felosztani kívánt objektumot: Command: _divide Shortcut: div Select object to divide: A parancs segítségével a rajzelemeket egyenlő hosszúságú adott számú darabokra tudjuk felosztani. A szakaszok száma maximum lehet. A parancs a felosztás után pont rajzelemeket helyez el a rajzelemen amelyek csak akkor fognak megjelenni, ha megváltoztatjuk az alapértelmezett beállításokat. Emlékezzünk: pdmode és pdsize rendszerváltozókra!!! Pont típus és nagyság beállítása! A pontstílus kezelő ablak elérhető a FORMÁTUM/PONTSTÍLUS párbeszédablakban.

16 Beosztás/Measure Rajzelemek beosztása Parancs: beosztás Rövidítés: beo Válasszon felosztani kívánt objektumot: Command: _measure Shortcut: me Select object to divide: A parancs segítségével a rajzelemeket nem adott számú szakaszra tudjuk felosztani, hanem általunk meghatározott hosszúságú részeket jelöl ki a program a rajzelemen, Pontok helyet itt is használhatunk blokkokat. A beosztás a rajzelem azon végpontjától kezdődik amely közelebb helyezkedik a kijelöléshez.

17 Letör/Chamfer Letörés létrehozása Parancs: letör Rövidítés: lt Válassza ki az első vonalat vagy [Vonallánc/Távolság/Szög/metsZés/móDszer/töBbszörös] Command: _chamfer Shortcut: cha Select first line or [Polyline/Distance/Angle/Trim/mEthod/Multiple]: A LETÖR parancs használata gyors megoldást jelent két nem párhuzamos vonal közötti vonal létrehozására. Ez általában ferde él megjelenítésére szolgál. A LETÖR parancs ezen kívül vonallánc minden csúcspontjának letörésére is használható. A letörés vonalak, vonalláncok, szvonalak és sugarak esetén alkalmazható. A távolság módszer használata során azt a mértéket kell meghatározni, amelyre az egyes vonalakat le kell vágni, illetve meg kell hosszabbítani. A szög módszer használata során az élltörés hossza, valamint az a szög határozandó meg, amelyet az élltörés az első vonallal alkot. Az objektumok letörés előtti állapota megtartható, de azok a letörési vonalig meg is meghosszabbíthatók vagy ott elvághatók. Ha a letörésben részt vevő mindkét objektum ugyanazon a fólián található, akkor a letörési vonal is erre a fóliára kerül. Ellenkező esetben a program a letörési vonalat az aktuális fólián helyezi el. A fólia hatással van az objektum tulajdonságaira, így a színre és vonaltípusra is.

18 Lekerekít/Fillet Lekerekítés létrehozása Parancs: lekerekít Rövidítés: lk Válassza ki az első objektumot vagy [Vonallánc/Sugár/metsZés/töBbszörös]: Command: _fillet Shortcut: f Select first object or [Polyline/Radius/Trim/Multiple]: A lekerekítés két objektumot egy meghatározott sugarú, érintőlegesen illesztett ívvel köt össze. A LEKEREKÍT parancs a belső élek és külső élek lekerekítésére is alkalmas az AutoCAD szoftverben. Lekerekítheti a következő objektumokat: Ívek Körök Ellipszisek és elliptikus ívek Vonalak Vonalláncok Sugarak Spline-görbék Szvonalak

19 Skicc/Sketch Skicc rajzelemek létrehozása Parancs: skicc Rögzítés növekménye <1.0000>: Command: _sketch Record increment <1.0000>: Az első használat előtt érdemes ellenőrizni az SKPOLY rendszerváltozó beállítását, mert ha 0 az érték, akkor különálló vonalak, ha pedig 1, akkor vonallánc jön létre. Ez utóbbit érdemes beállítani, mert ez könnyebbé te szabadkézi vonal utólagos módosítását (Pl. metszését). A parancs kiadása után a Rögzítés növekménye (Record increment) értéket kell beállítani, ami a szabadkézi vonalat alkotó rövid szakaszok hosszát határozza meg. A rajzolást bal egérgomb kattintással kezdhetjük. Rajzolás közben sem a Raszter sem az Ortho ne legyen bekapcsolva.
