1 Az ADT 2007 HunPLUS újdonságok Készítette: Hörcsik Imre

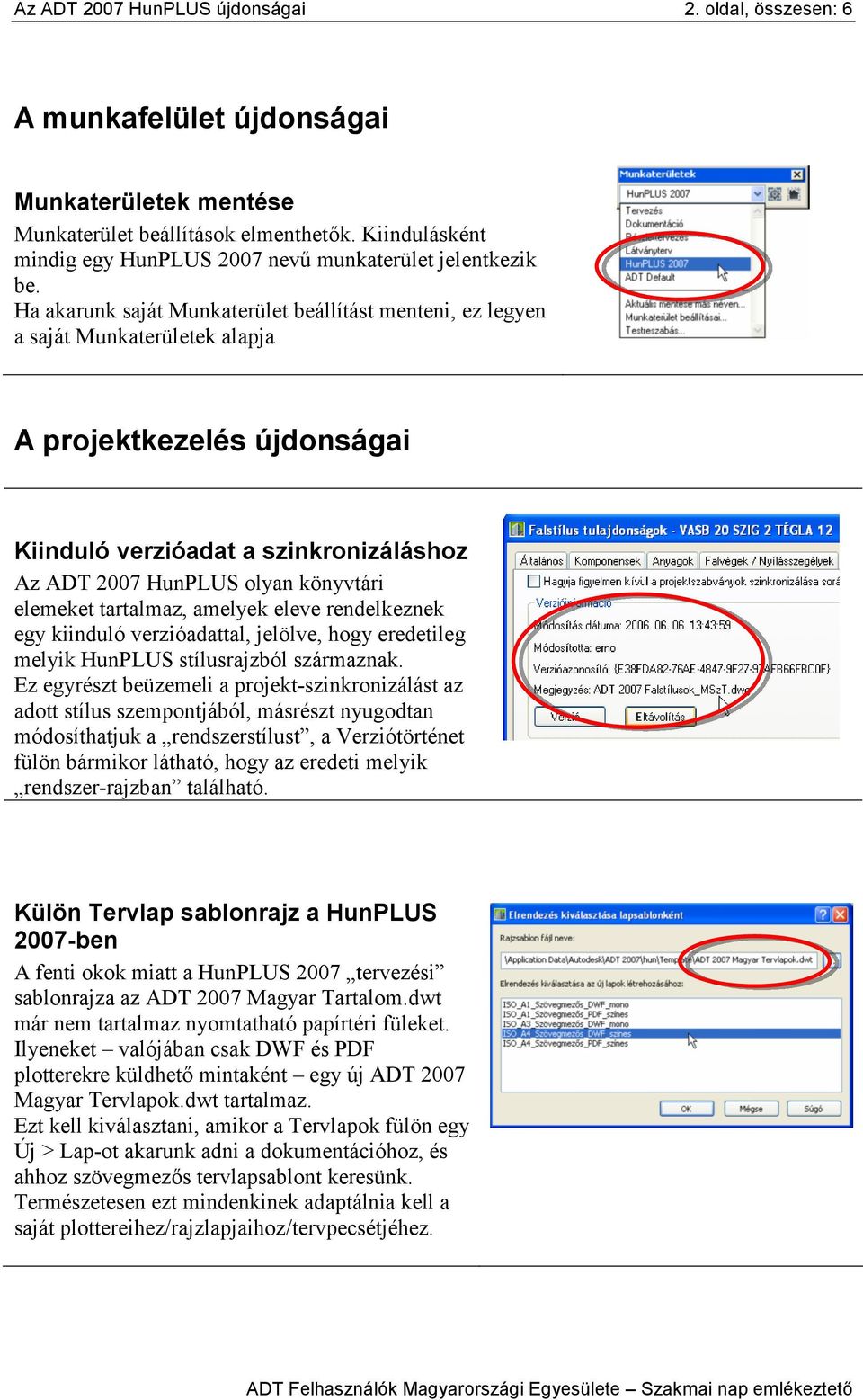

2 Az ADT 2007 HunPLUS újdonságai 2. oldal, összesen: 6 A munkafelület újdonságai Munkaterületek mentése Munkaterület beállítások elmenthetők. Kiindulásként mindig egy HunPLUS 2007 nevű munkaterület jelentkezik be. Ha akarunk saját Munkaterület beállítást menteni, ez legyen a saját Munkaterületek alapja A projektkezelés újdonságai Kiinduló verzióadat a szinkronizáláshoz Az ADT 2007 HunPLUS olyan könyvtári elemeket tartalmaz, amelyek eleve rendelkeznek egy kiinduló verzióadattal, jelölve, hogy eredetileg melyik HunPLUS stílusrajzból származnak. Ez egyrészt beüzemeli a projekt-szinkronizálást az adott stílus szempontjából, másrészt nyugodtan módosíthatjuk a rendszerstílust, a Verziótörténet fülön bármikor látható, hogy az eredeti melyik rendszer-rajzban található. Külön Tervlap sablonrajz a HunPLUS 2007-ben A fenti okok miatt a HunPLUS 2007 tervezési sablonrajza az ADT 2007 Magyar Tartalom.dwt már nem tartalmaz nyomtatható papírtéri füleket. Ilyeneket valójában csak DWF és PDF plotterekre küldhető mintaként egy új ADT 2007 Magyar Tervlapok.dwt tartalmaz. Ezt kell kiválasztani, amikor a Tervlapok fülön egy Új > Lap-ot akarunk adni a dokumentációhoz, és ahhoz szövegmezős tervlapsablont keresünk. Természetesen ezt mindenkinek adaptálnia kell a saját plottereihez/rajzlapjaihoz/tervpecsétjéhez.

3 Az ADT 2007 HunPLUS újdonságai 3. oldal, összesen: 6 Objektumok újdonságai AecKóta Falvastagság kótázása Egy adott stílusú AecKóta tartalmában a Falvastagság kótázására speciális beállításokat tehetünk, amelyek összefüggésben vannak a Falstílusokban tett kótázási beállításokkal. Szerkezeti elemek beépített blokkok Az ADT 2007-től a Szerkezeti elemek különböző ábrázolásaiba épített blokkok egyúttal kivonandó, hozzáadandó testmódosítóként is beállíthatók. A HunPLUS-ban van néhány ily módon kész Szerkezeti stílus Lépcsők Egyedi lépcsők Az ADT 2007 megengedi, hogy a Lépcsőket Egyedi lépcső objektumként - általunk rajzolt alaprajzból húzzuk ki. Az alaprajz kiszerkeszthető zárt járólapokból (zárt vonalláncokból) vagy egyszerű vonalakból vonalláncokból. Az Egyedi lépcső is parametrikus, utólag módosítható pl. a teljes magassága, a pihenőknél, illetve a karban beállított lemezvastagság, stb.

4 Az ADT 2007 HunPLUS újdonságai 4. oldal, összesen: 6 Ablakkombinációk HunPLUS alapváltozatok Az ADT 2007 Ablakkombinációi (és Függönyfalai) minden paraméterükben helyben szerkeszthetővé váltak. Néhány jól kidolgozott alapváltozatból a tipikusan szükséges sorolt ablakok, többszintes nyílászárók, portálok már a képernyőn állíthatók elő, nem kell megtanulni a szabályos ablakkombinációk párbeszédpaneles összeállítását.a helybenszerkesztéses módosítás és ablakkombinációtervezés kihasználása érdekében az ADT 2007 HunPLUS kiegészítése több úgynevezett alapváltozatot is tartalmaz, amelyekbe különböző kiosztási szabályok vannak beépítve, és amelyek alkatrész-készlete (kitöltés típusai) eleve tartalmazzák a tipikus ablak- és erkélyajtó szárnyakat. Nyílászárók egységes nyílászáró kezelés Az ADT 2007 HunPLUS kiegészítése már szabványosítja a nyílászárók kezelését. Továbbra is el kell döntsük, hogy egy adott nyílászárót ablakból, ajtóból vagy ablakkombinációból oldunk meg, de egy ajtó immár elkészíthető ablakból is. Minden további munkafolyamat egységes kezelést biztosít a nyílászáróknak, bármilyen tervezési objektumból készültek is. Nyílászárók helyiségnév kiolvasás A nyílászárók egy speciális fogópont segítségével képesek kiolvasni annak a helyiségnek a nevét és számát, amelyhez tartoznak. Ez az adat később a kimutatásokban, konszignációs lapokon is hasznosítható. A HunPLUS konszignációs lapján felsorolódik az összes helyiség neve, amelyen egy adott jelű ajtó található.

5 Az ADT 2007 HunPLUS újdonságai 5. oldal, összesen: 6 Nyílászárók kimutatás, konszignációs lap Külön ajtó- és ablak-kimutatás helyett az ADT 2007 már egyetlen közös nyílászáró kimutatást készít, amelyen könnyen ellenőrizhetjük a konszignáció helyességét. A HunPLUS által támogatott konszignációs jel kiosztás és A4-es konszignációs lap készítés egyszerűbbé és áttekinthetőbbé vált. A konszignációs lapok a több szintből összeépített épületek összes szintjéről képesek összegyűjteni az azonos típusú (jelű) nyílászárókat, leszámolva a jobbos / balos darabszámokat is. Konszignálás nem nyílászáró elemek konszignálása Az ADT 2007-ben megoldódott a felhasználók régi kívánsága, a konszignálandó, de nem nyílászáró elemek konszignálásának és kigyűjtésének segítségére. Az általános konszignálás során jellel és leírással láthatjuk el a megfelelő szakipari jellegű elemeket, függetlenül attól, hogy Vonallal, Vonallánccal, Körrel, Ellipszissel, Spline-al, Fallal, Blokkal, Többnézetű-blokkal, Lemezzel, Tetővel, Tetőlemezzel, AecPoligonnal, Korláttal, vagy éppen Szerkezeti elemmel hoztuk létre őket. A konszignáció a beállítástól függően képes kinyerni az adott elemek hosszát, területét, darabszámát, és közös kimutatási táblázatban Osztályozás egyszerűbb elvek Az ADT 2007 esetében már a Tulajdonságok panelen követhető nyomon és változtatható meg (!) a kiválasztott objektumok osztályba sorolása. A HunPLUS 2007 egyszerűsítette az osztályozást. Az építész elemek az alrendszerbe tartozásuk szerint (Homlokzat, Belső térelhatárolás, stb.), a szerkezeti jellegük szerint (Szerkezeti, Nem szerkezeti) és építési fázisuk szerint (Új, Meglévő, Bontandó, Ideiglenes) osztályozhatók. Az osztályozások olyan tervtípusokat alapoznak meg, mint az 1-50 Szerkezeti, 1.50 épülethéj, 1-50 Bontási, 1-50 Felújítási tervtípus.

6 Az ADT 2007 HunPLUS újdonságai 6. oldal, összesen: 6 Megjelenítési témák osztályozás ellenőrzés Az osztályba sorolás helyessége a HunPLUS által beépített Megjelenítési tematikák segítségével a nélkül ellenőrizhető, hogy a tervtípust bekapcsolnánk. Színezéssel ellenőrizhető, hogy pl. az 1-50 Épülethéj tervtípusra kapcsoláskor mely falak és egyéb szerkezetek tűnnek majd el, hogy belül üres modellt küldhessünk a látványtervező programhoz. A HunPLUS külön Megjelenítési témát színezési mintát tartalmaz az épület tűzszakasz-határolási tervének automatikus produkálásához. Helyiségek kétnyelvű adatkezelés Az ADT 2007 HunPLUS kiegészítése a helyiségek adatkezelését forradalmasítja, egyetlen kapcsolóval megoldva például azok magyar, idegen nyelvű, vagy kétnyelvű feliratozását. Helyiségek Zónákba sorolás Az ADT 2007-ben a Területcsoportok szerepét a Zónák vették át. A HunPLUS 2007 egy egyszerű, és egy részletesebb zónasablont eleve tartalmaz az épületek gyors területi analízisének elkészítéséhez. A zónakezelés azonban kiválóan alkalmazható olyan speciális számítások elvégzéséhez is, mint a homlokzatmagasság számítás, vagy az előírt zöldterületek kimutatása. Bútorozási elemek maszkoló képesség Az ADT 2007 HunPLUS által tartalmazott bútorozási elemek többsége immár maszkoló képességgel rendelkezik, vagyis alaprajzilag képes kitakarni a helyiség sraffozását, attraktívabb alaprajzokat eredményezve ily módon.
