AutoCAD Architecture Lecke. Nyílászárók konszignálása. AutoCAD Architecture 2008 Nyílászárók konszignálása

Átírás

1 AutoCAD Architecture 2008 Lecke Nyílászárók konszignálása Szerző: HörcsikCAD Kft., Horváth Attila Minden Jog Fenntartva!

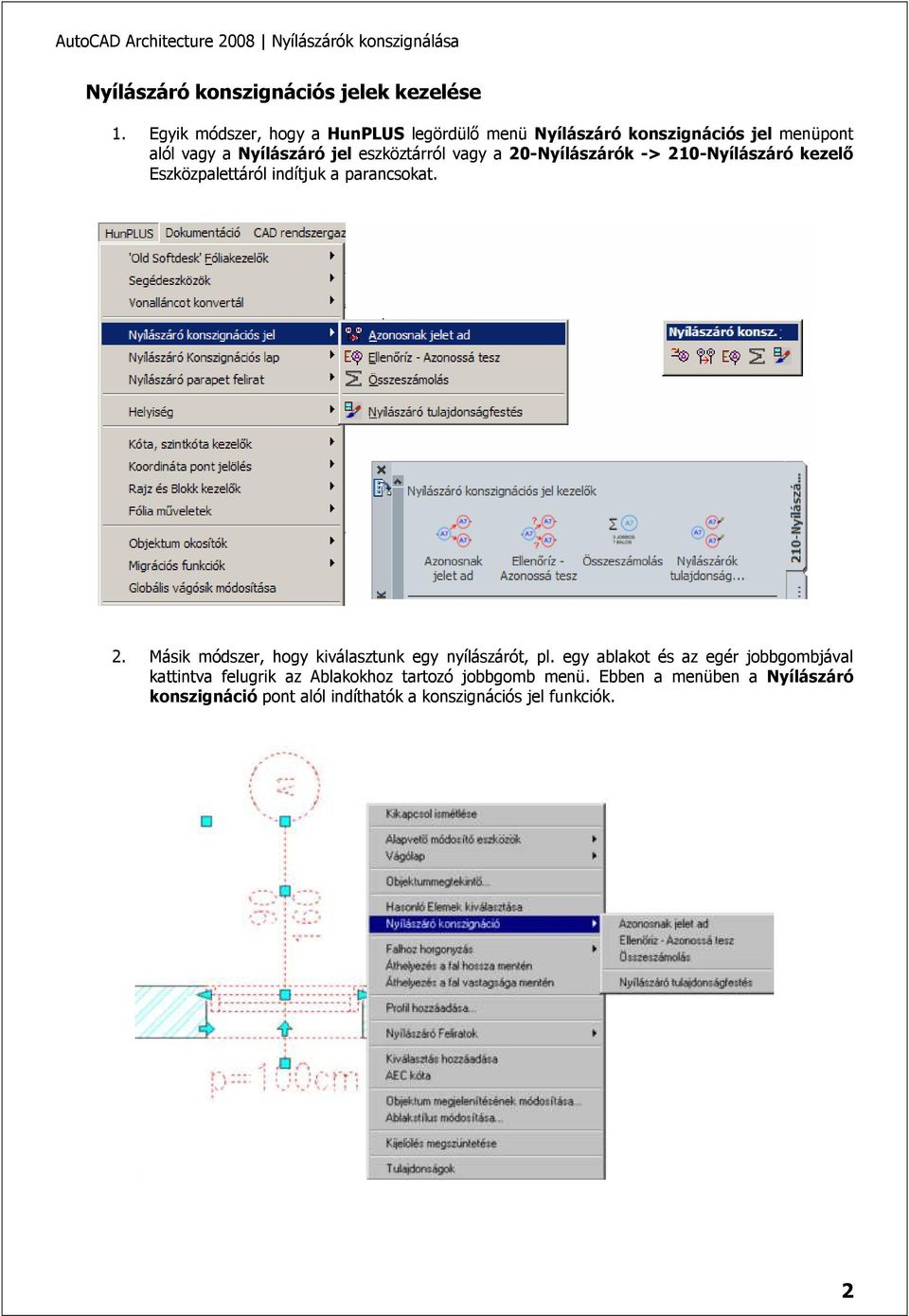

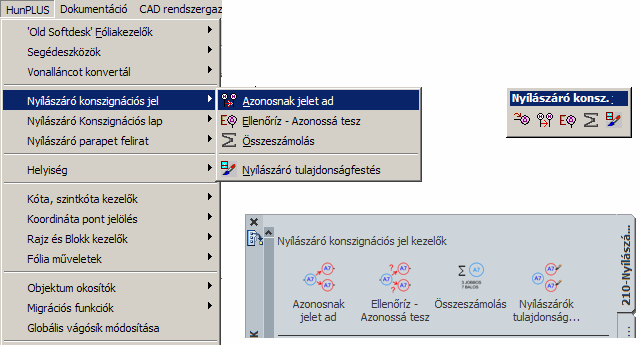

2 Nyílászáró konszignációs jelek kezelése 1. Egyik módszer, hogy a HunPLUS legördülő menü Nyílászáró konszignációs jel menüpont alól vagy a Nyílászáró jel eszköztárról vagy a 20-Nyílászárók -> 210-Nyílászáró kezelő Eszközpalettáról indítjuk a parancsokat. 2. Másik módszer, hogy kiválasztunk egy nyílászárót, pl. egy ablakot és az egér jobbgombjával kattintva felugrik az Ablakokhoz tartozó jobbgomb menü. Ebben a menüben a Nyílászáró konszignáció pont alól indíthatók a konszignációs jel funkciók. 2

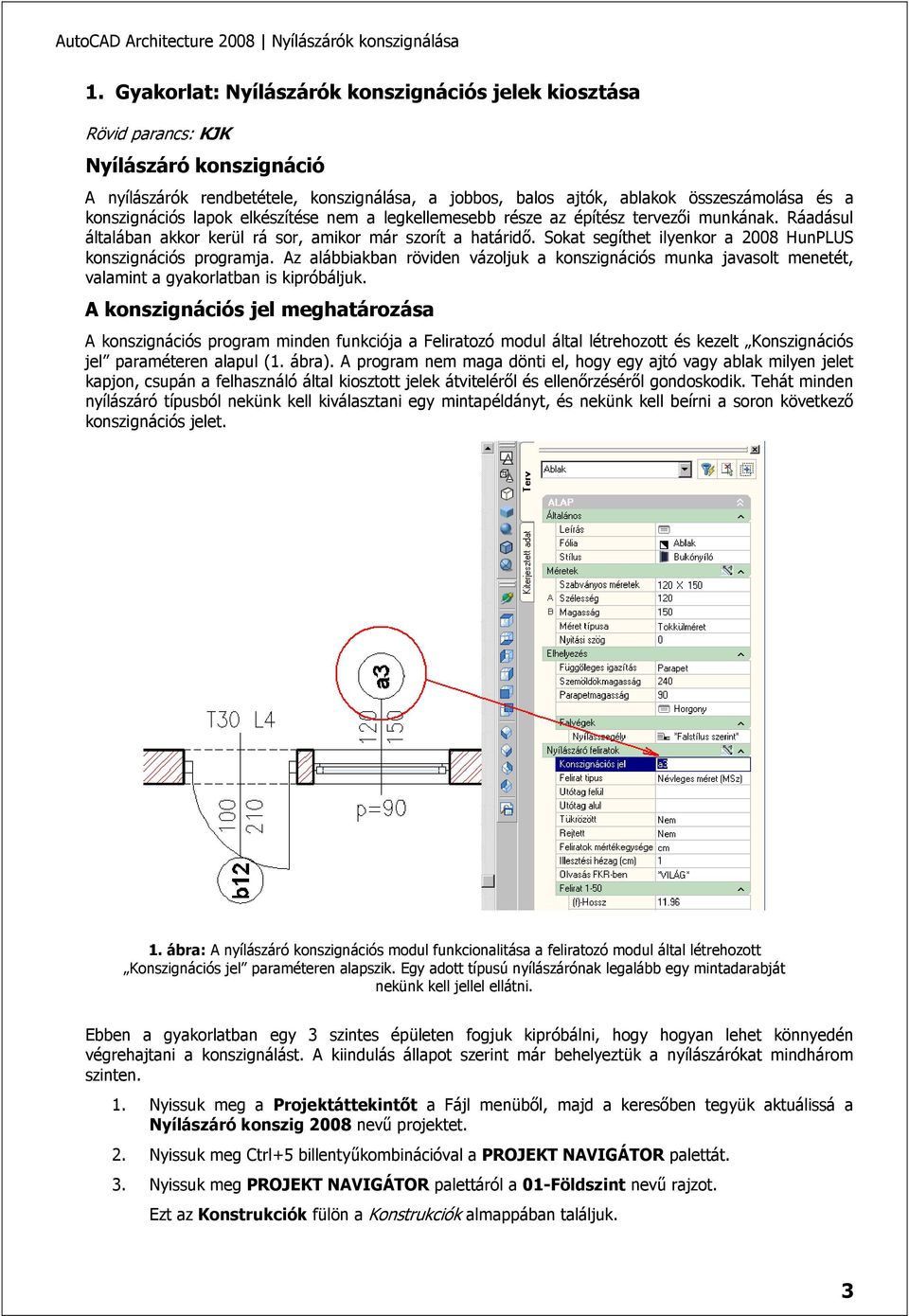

3 1. Gyakorlat: Nyílászárók konszignációs jelek kiosztása Rövid parancs: KJK Nyílászáró konszignáció A nyílászárók rendbetétele, konszignálása, a jobbos, balos ajtók, ablakok összeszámolása és a konszignációs lapok elkészítése nem a legkellemesebb része az építész tervezői munkának. Ráadásul általában akkor kerül rá sor, amikor már szorít a határidő. Sokat segíthet ilyenkor a 2008 HunPLUS konszignációs programja. Az alábbiakban röviden vázoljuk a konszignációs munka javasolt menetét, valamint a gyakorlatban is kipróbáljuk. A konszignációs jel meghatározása A konszignációs program minden funkciója a Feliratozó modul által létrehozott és kezelt Konszignációs jel paraméteren alapul (1. ábra). A program nem maga dönti el, hogy egy ajtó vagy ablak milyen jelet kapjon, csupán a felhasználó által kiosztott jelek átviteléről és ellenőrzéséről gondoskodik. Tehát minden nyílászáró típusból nekünk kell kiválasztani egy mintapéldányt, és nekünk kell beírni a soron következő konszignációs jelet. 1. ábra: A nyílászáró konszignációs modul funkcionalitása a feliratozó modul által létrehozott Konszignációs jel paraméteren alapszik. Egy adott típusú nyílászárónak legalább egy mintadarabját nekünk kell jellel ellátni. Ebben a gyakorlatban egy 3 szintes épületen fogjuk kipróbálni, hogy hogyan lehet könnyedén végrehajtani a konszignálást. A kiindulás állapot szerint már behelyeztük a nyílászárókat mindhárom szinten. 1. Nyissuk meg a Projektáttekintőt a Fájl menüből, majd a keresőben tegyük aktuálissá a Nyílászáró konszig 2008 nevű projektet. 2. Nyissuk meg Ctrl+5 billentyűkombinációval a PROJEKT NAVIGÁTOR palettát. 3. Nyissuk meg PROJEKT NAVIGÁTOR palettáról a 01-Földszint nevű rajzot. Ezt az Konstrukciók fülön a Konstrukciók almappában találjuk. 3

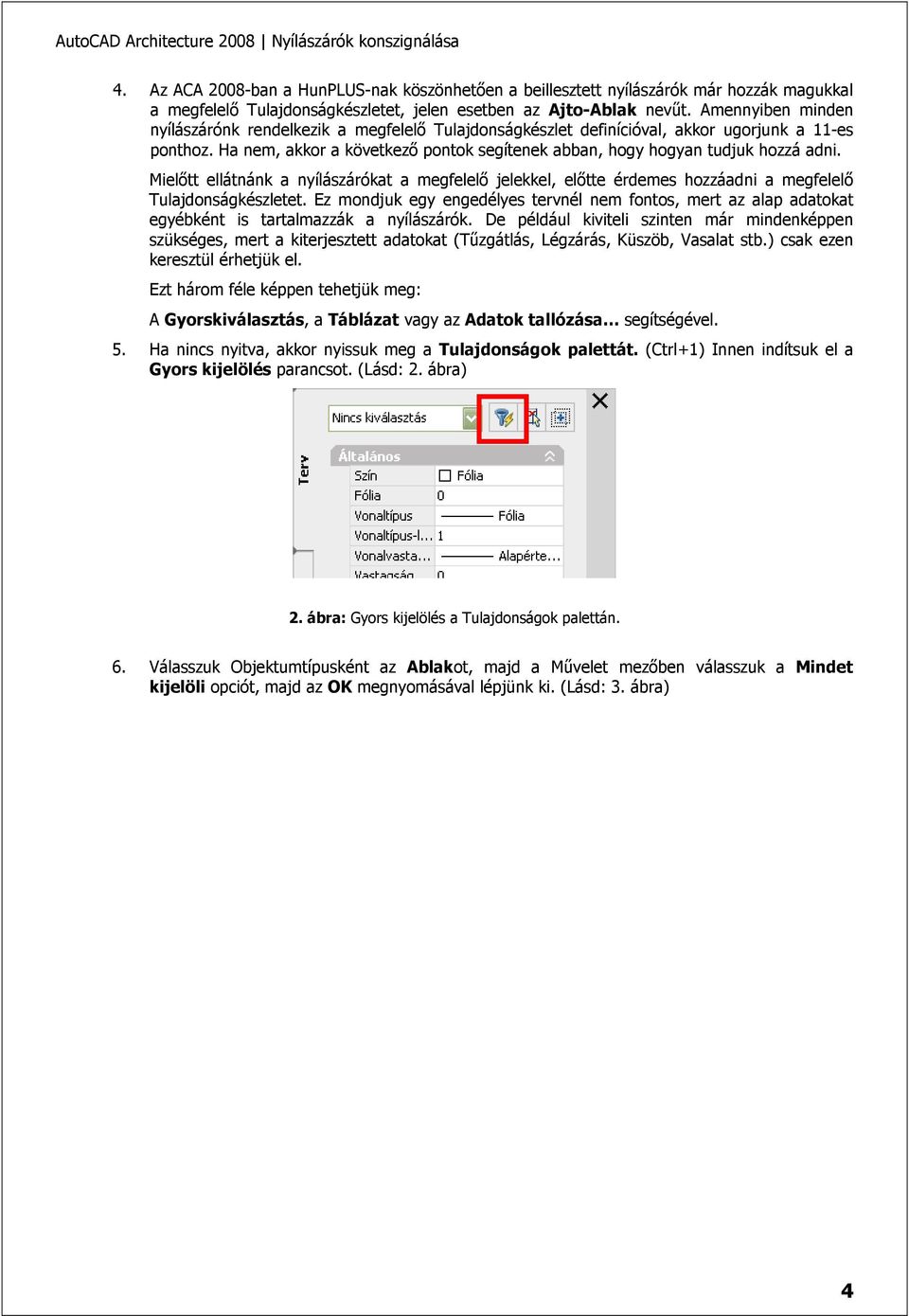

4 4. Az ACA 2008-ban a HunPLUS-nak köszönhetően a beillesztett nyílászárók már hozzák magukkal a megfelelő Tulajdonságkészletet, jelen esetben az Ajto-Ablak nevűt. Amennyiben minden nyílászárónk rendelkezik a megfelelő Tulajdonságkészlet definícióval, akkor ugorjunk a 11-es ponthoz. Ha nem, akkor a következő pontok segítenek abban, hogy hogyan tudjuk hozzá adni. Mielőtt ellátnánk a nyílászárókat a megfelelő jelekkel, előtte érdemes hozzáadni a megfelelő Tulajdonságkészletet. Ez mondjuk egy engedélyes tervnél nem fontos, mert az alap adatokat egyébként is tartalmazzák a nyílászárók. De például kiviteli szinten már mindenképpen szükséges, mert a kiterjesztett adatokat (Tűzgátlás, Légzárás, Küszöb, Vasalat stb.) csak ezen keresztül érhetjük el. Ezt három féle képpen tehetjük meg: A Gyorskiválasztás, a Táblázat vagy az Adatok tallózása segítségével. 5. Ha nincs nyitva, akkor nyissuk meg a Tulajdonságok palettát. (Ctrl+1) Innen indítsuk el a Gyors kijelölés parancsot. (Lásd: 2. ábra) 2. ábra: Gyors kijelölés a Tulajdonságok palettán. 6. Válasszuk Objektumtípusként az Ablakot, majd a Művelet mezőben válasszuk a Mindet kijelöli opciót, majd az OK megnyomásával lépjünk ki. (Lásd: 3. ábra) 4

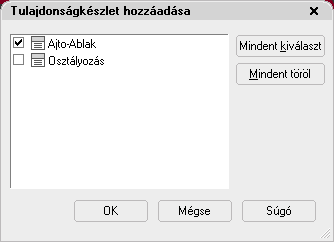

5 3. ábra: Gyors kijelölés panel. 7. Most minden Ablak kiválasztásra került. A Tulajdonságok palettán lépjünk a Kiterjesztett adat fülre és a bal alsó sarkában indítsuk el a Tulajdonságkészlet hozzáadása parancsot. A felugró panelen válasszuk ki az Ajto-Ablak tulajdonságkészletet, majd lépjünk ki. (Lásd: 4. ábra) 4. ábra: Ajto-Ablak Tulajdonságkészlet hozzáadása. 8. Az Emeleten is hozzáadjuk a Tulajdonságkészletet a nyílászárókhoz, de most a táblázatos módszert használjuk. Nyissuk meg az Eszközpalettákat a Ctrl+3-al, ha még nincs nyitva, és a 5

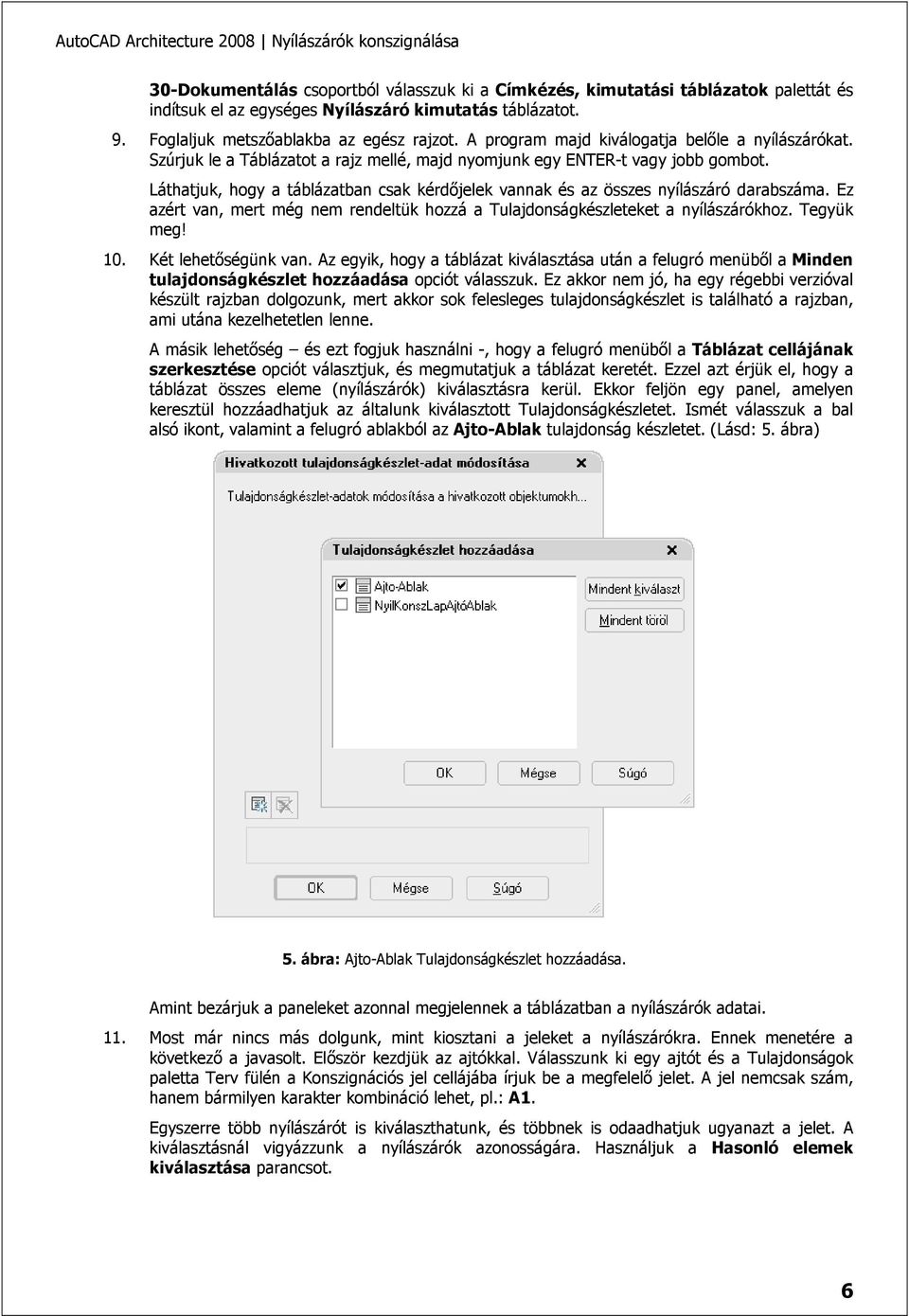

6 30-Dokumentálás csoportból válasszuk ki a Címkézés, kimutatási táblázatok palettát és indítsuk el az egységes Nyílászáró kimutatás táblázatot. 9. Foglaljuk metszőablakba az egész rajzot. A program majd kiválogatja belőle a nyílászárókat. Szúrjuk le a Táblázatot a rajz mellé, majd nyomjunk egy ENTER-t vagy jobb gombot. Láthatjuk, hogy a táblázatban csak kérdőjelek vannak és az összes nyílászáró darabszáma. Ez azért van, mert még nem rendeltük hozzá a Tulajdonságkészleteket a nyílászárókhoz. Tegyük meg! 10. Két lehetőségünk van. Az egyik, hogy a táblázat kiválasztása után a felugró menüből a Minden tulajdonságkészlet hozzáadása opciót válasszuk. Ez akkor nem jó, ha egy régebbi verzióval készült rajzban dolgozunk, mert akkor sok felesleges tulajdonságkészlet is található a rajzban, ami utána kezelhetetlen lenne. A másik lehetőség és ezt fogjuk használni -, hogy a felugró menüből a Táblázat cellájának szerkesztése opciót választjuk, és megmutatjuk a táblázat keretét. Ezzel azt érjük el, hogy a táblázat összes eleme (nyílászárók) kiválasztásra kerül. Ekkor feljön egy panel, amelyen keresztül hozzáadhatjuk az általunk kiválasztott Tulajdonságkészletet. Ismét válasszuk a bal alsó ikont, valamint a felugró ablakból az Ajto-Ablak tulajdonság készletet. (Lásd: 5. ábra) 5. ábra: Ajto-Ablak Tulajdonságkészlet hozzáadása. Amint bezárjuk a paneleket azonnal megjelennek a táblázatban a nyílászárók adatai. 11. Most már nincs más dolgunk, mint kiosztani a jeleket a nyílászárókra. Ennek menetére a következő a javasolt. Először kezdjük az ajtókkal. Válasszunk ki egy ajtót és a Tulajdonságok paletta Terv fülén a Konszignációs jel cellájába írjuk be a megfelelő jelet. A jel nemcsak szám, hanem bármilyen karakter kombináció lehet, pl.: A1. Egyszerre több nyílászárót is kiválaszthatunk, és többnek is odaadhatjuk ugyanazt a jelet. A kiválasztásnál vigyázzunk a nyílászárók azonosságára. Használjuk a Hasonló elemek kiválasztása parancsot. 6

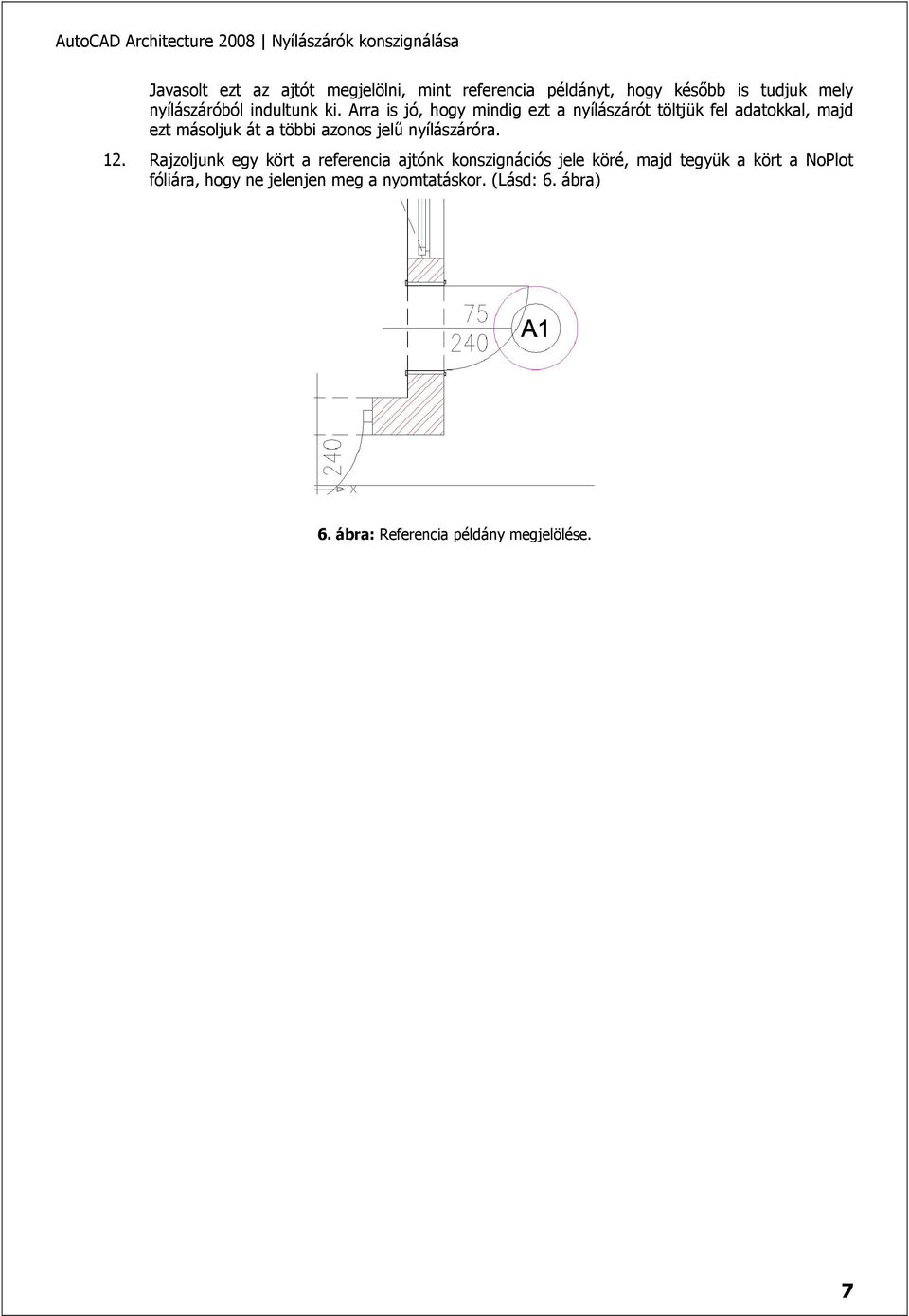

7 Javasolt ezt az ajtót megjelölni, mint referencia példányt, hogy később is tudjuk mely nyílászáróból indultunk ki. Arra is jó, hogy mindig ezt a nyílászárót töltjük fel adatokkal, majd ezt másoljuk át a többi azonos jelű nyílászáróra. 12. Rajzoljunk egy kört a referencia ajtónk konszignációs jele köré, majd tegyük a kört a NoPlot fóliára, hogy ne jelenjen meg a nyomtatáskor. (Lásd: 6. ábra) 6. ábra: Referencia példány megjelölése. 7

8 Az azonos nyílászárók beszámozása Egy mintapéldány beszámozása elég ahhoz, hogy az Azonosnak jelet ad parancs (7. ábra) a rajzban megkeresse és megjelölje az összes azonos nyílászárót. Az azonosság két szinten vizsgálható. A Minimális azonosság csak, az engedélyezési szinten is beazonosítható olyan paraméterekkel foglalkozik, mint a szélesség, magasság, alak, nyitásmód, falvastagság, stb. Ehhez még nem szükséges semmilyen Tulajdonságkészlet, hogy működjön. Teljes azonosság kérésekor a program képes az összes épületfizikai és belsőépítészeti paraméter figyelésére, amely az Ajto-Ablak nevű Tulajdonságkészletben szerepel. A program a jobbos és balos példányoknak természetesen ugyanazt a jelet adja. Felújítási munkáknál a bontandó és megmaradó ajtók, ablakok a nyílászáró feliratok elrejtésével (a Rejtett paraméter Igen -re állításával) automatikusan kimaradnak a konszignálásból. 7. ábra: Egy mintapéldány beszámozása után, az arról indítható Azonosnak jelet ad parancs megkeresi a rajz összes hasonló vagy azonos nyílászáróját, és ugyanazt a jelet adja nekik. 13. Válasszuk ki ezt az ajtót és a felugró menüből indítsuk el a Nyílászáró konszignáció > Azonosnak jelet ad parancsot. (Lásd: 25. ábra) Válasszuk a Minimális összehasonlítási szintet. Ha most kiválasztanánk a Konszignációs jel felülírása opciót, akkor, ha a program talál azonos stílusú, de már konszignációs jellel ellátott ajtót, annak is felülírja a jelét. Jelen esetben A1-re. (Lásd: 8. ábra) 8. ábra: Az Azonosnak jelet ad parancs előbb kéri az Összehasonlítási szint megadását, valamint azt, hogy a már konszignációs jellel ellátottakat felül írja-e. Az OK gomb megnyomása után a funkció végignézi az összes azonos típusú nyílászárót, pl. az összes ajtót. Az összehasonlítási szintnek megfelelően összeveti a mintával, és ha azonos, akkor az ajtó megkapja a minta jelét. 8

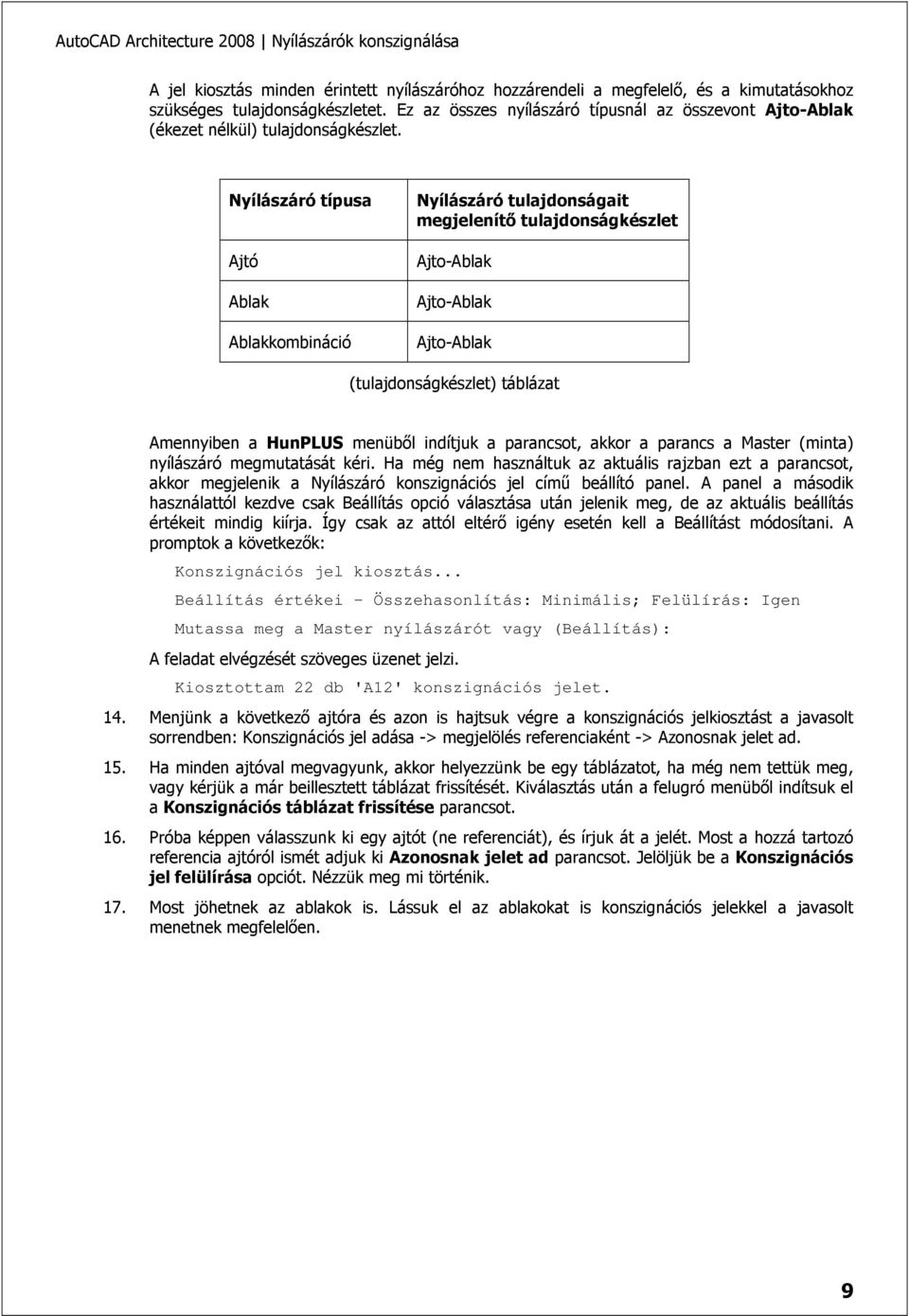

9 A jel kiosztás minden érintett nyílászáróhoz hozzárendeli a megfelelő, és a kimutatásokhoz szükséges tulajdonságkészletet. Ez az összes nyílászáró típusnál az összevont Ajto-Ablak (ékezet nélkül) tulajdonságkészlet. Nyílászáró típusa Ajtó Ablak Ablakkombináció Nyílászáró tulajdonságait megjelenítő tulajdonságkészlet Ajto-Ablak Ajto-Ablak Ajto-Ablak (tulajdonságkészlet) táblázat Amennyiben a HunPLUS menüből indítjuk a parancsot, akkor a parancs a Master (minta) nyílászáró megmutatását kéri. Ha még nem használtuk az aktuális rajzban ezt a parancsot, akkor megjelenik a Nyílászáró konszignációs jel című beállító panel. A panel a második használattól kezdve csak Beállítás opció választása után jelenik meg, de az aktuális beállítás értékeit mindig kiírja. Így csak az attól eltérő igény esetén kell a Beállítást módosítani. A promptok a következők: Konszignációs jel kiosztás... Beállítás értékei - Összehasonlítás: Minimális; Felülírás: Igen Mutassa meg a Master nyílászárót vagy (Beállítás): A feladat elvégzését szöveges üzenet jelzi. Kiosztottam 22 db 'A12' konszignációs jelet. 14. Menjünk a következő ajtóra és azon is hajtsuk végre a konszignációs jelkiosztást a javasolt sorrendben: Konszignációs jel adása -> megjelölés referenciaként -> Azonosnak jelet ad. 15. Ha minden ajtóval megvagyunk, akkor helyezzünk be egy táblázatot, ha még nem tettük meg, vagy kérjük a már beillesztett táblázat frissítését. Kiválasztás után a felugró menüből indítsuk el a Konszignációs táblázat frissítése parancsot. 16. Próba képpen válasszunk ki egy ajtót (ne referenciát), és írjuk át a jelét. Most a hozzá tartozó referencia ajtóról ismét adjuk ki Azonosnak jelet ad parancsot. Jelöljük be a Konszignációs jel felülírása opciót. Nézzük meg mi történik. 17. Most jöhetnek az ablakok is. Lássuk el az ablakokat is konszignációs jelekkel a javasolt menetnek megfelelően. 9

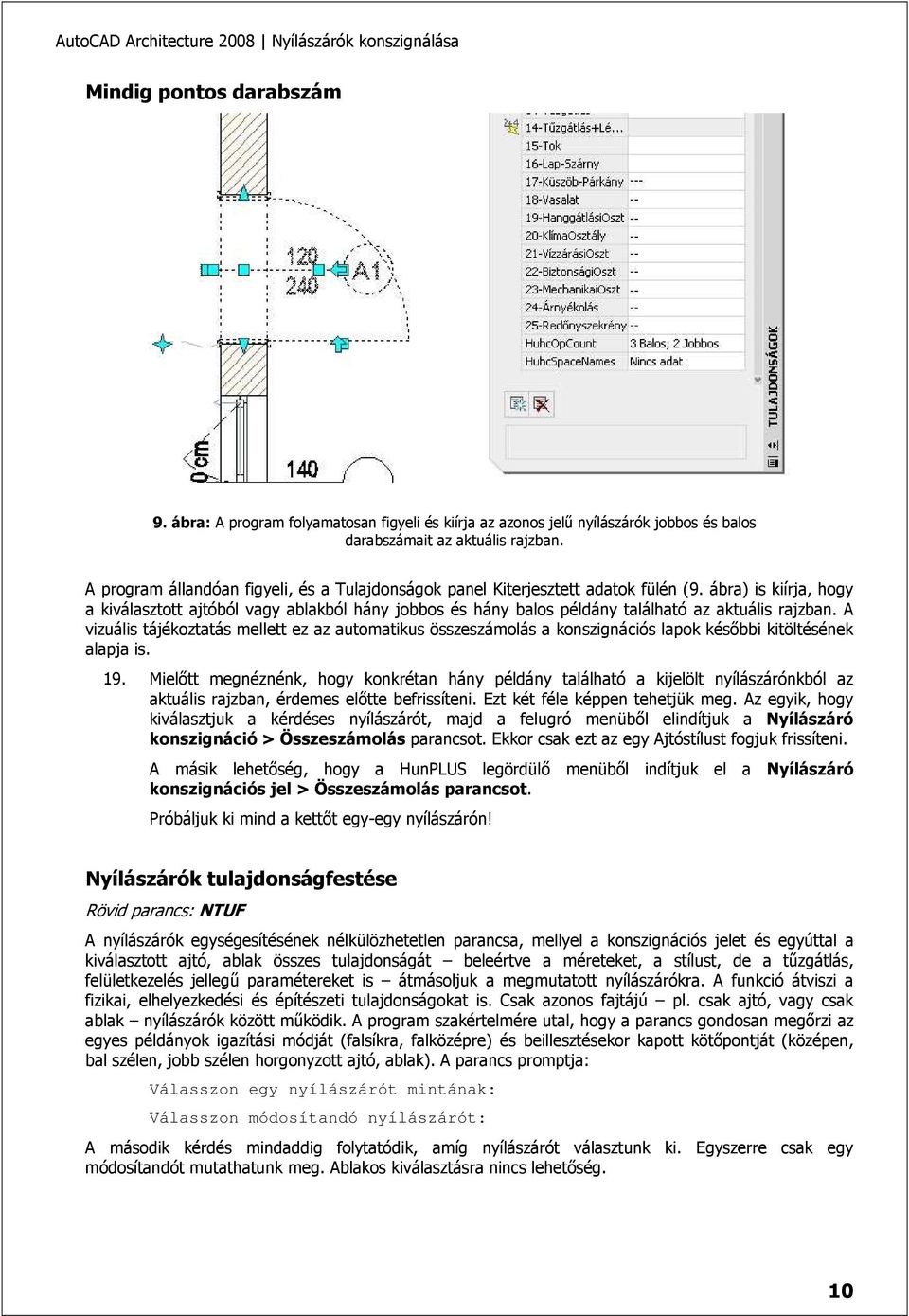

10 Mindig pontos darabszám 9. ábra: A program folyamatosan figyeli és kiírja az azonos jelű nyílászárók jobbos és balos darabszámait az aktuális rajzban. A program állandóan figyeli, és a Tulajdonságok panel Kiterjesztett adatok fülén (9. ábra) is kiírja, hogy a kiválasztott ajtóból vagy ablakból hány jobbos és hány balos példány található az aktuális rajzban. A vizuális tájékoztatás mellett ez az automatikus összeszámolás a konszignációs lapok későbbi kitöltésének alapja is. 19. Mielőtt megnéznénk, hogy konkrétan hány példány található a kijelölt nyílászárónkból az aktuális rajzban, érdemes előtte befrissíteni. Ezt két féle képpen tehetjük meg. Az egyik, hogy kiválasztjuk a kérdéses nyílászárót, majd a felugró menüből elindítjuk a Nyílászáró konszignáció > Összeszámolás parancsot. Ekkor csak ezt az egy Ajtóstílust fogjuk frissíteni. A másik lehetőség, hogy a HunPLUS legördülő menüből indítjuk el a Nyílászáró konszignációs jel > Összeszámolás parancsot. Próbáljuk ki mind a kettőt egy-egy nyílászárón! Nyílászárók tulajdonságfestése Rövid parancs: NTUF A nyílászárók egységesítésének nélkülözhetetlen parancsa, mellyel a konszignációs jelet és egyúttal a kiválasztott ajtó, ablak összes tulajdonságát beleértve a méreteket, a stílust, de a tűzgátlás, felületkezelés jellegű paramétereket is átmásoljuk a megmutatott nyílászárókra. A funkció átviszi a fizikai, elhelyezkedési és építészeti tulajdonságokat is. Csak azonos fajtájú pl. csak ajtó, vagy csak ablak nyílászárók között működik. A program szakértelmére utal, hogy a parancs gondosan megőrzi az egyes példányok igazítási módját (falsíkra, falközépre) és beillesztésekor kapott kötőpontját (középen, bal szélen, jobb szélen horgonyzott ajtó, ablak). A parancs promptja: Válasszon egy nyílászárót mintának: Válasszon módosítandó nyílászárót: A második kérdés mindaddig folytatódik, amíg nyílászárót választunk ki. Egyszerre csak egy módosítandót mutathatunk meg. Ablakos kiválasztásra nincs lehetőség. 10

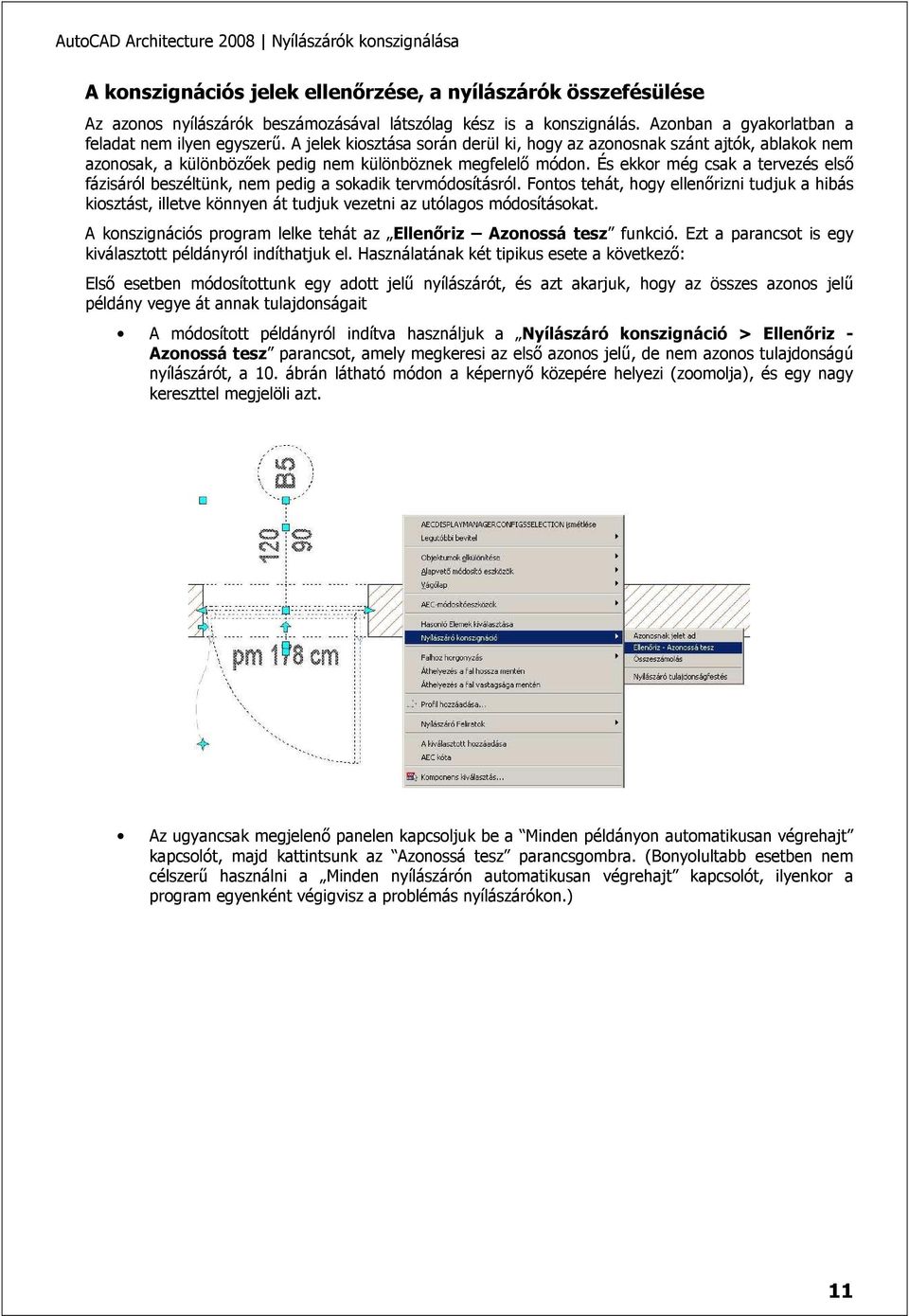

11 A konszignációs jelek ellenőrzése, a nyílászárók összefésülése Az azonos nyílászárók beszámozásával látszólag kész is a konszignálás. Azonban a gyakorlatban a feladat nem ilyen egyszerű. A jelek kiosztása során derül ki, hogy az azonosnak szánt ajtók, ablakok nem azonosak, a különbözőek pedig nem különböznek megfelelő módon. És ekkor még csak a tervezés első fázisáról beszéltünk, nem pedig a sokadik tervmódosításról. Fontos tehát, hogy ellenőrizni tudjuk a hibás kiosztást, illetve könnyen át tudjuk vezetni az utólagos módosításokat. A konszignációs program lelke tehát az Ellenőriz Azonossá tesz funkció. Ezt a parancsot is egy kiválasztott példányról indíthatjuk el. Használatának két tipikus esete a következő: Első esetben módosítottunk egy adott jelű nyílászárót, és azt akarjuk, hogy az összes azonos jelű példány vegye át annak tulajdonságait A módosított példányról indítva használjuk a Nyílászáró konszignáció > Ellenőriz - Azonossá tesz parancsot, amely megkeresi az első azonos jelű, de nem azonos tulajdonságú nyílászárót, a 10. ábrán látható módon a képernyő közepére helyezi (zoomolja), és egy nagy kereszttel megjelöli azt. Az ugyancsak megjelenő panelen kapcsoljuk be a Minden példányon automatikusan végrehajt kapcsolót, majd kattintsunk az Azonossá tesz parancsgombra. (Bonyolultabb esetben nem célszerű használni a Minden nyílászárón automatikusan végrehajt kapcsolót, ilyenkor a program egyenként végigvisz a problémás nyílászárókon.) 11

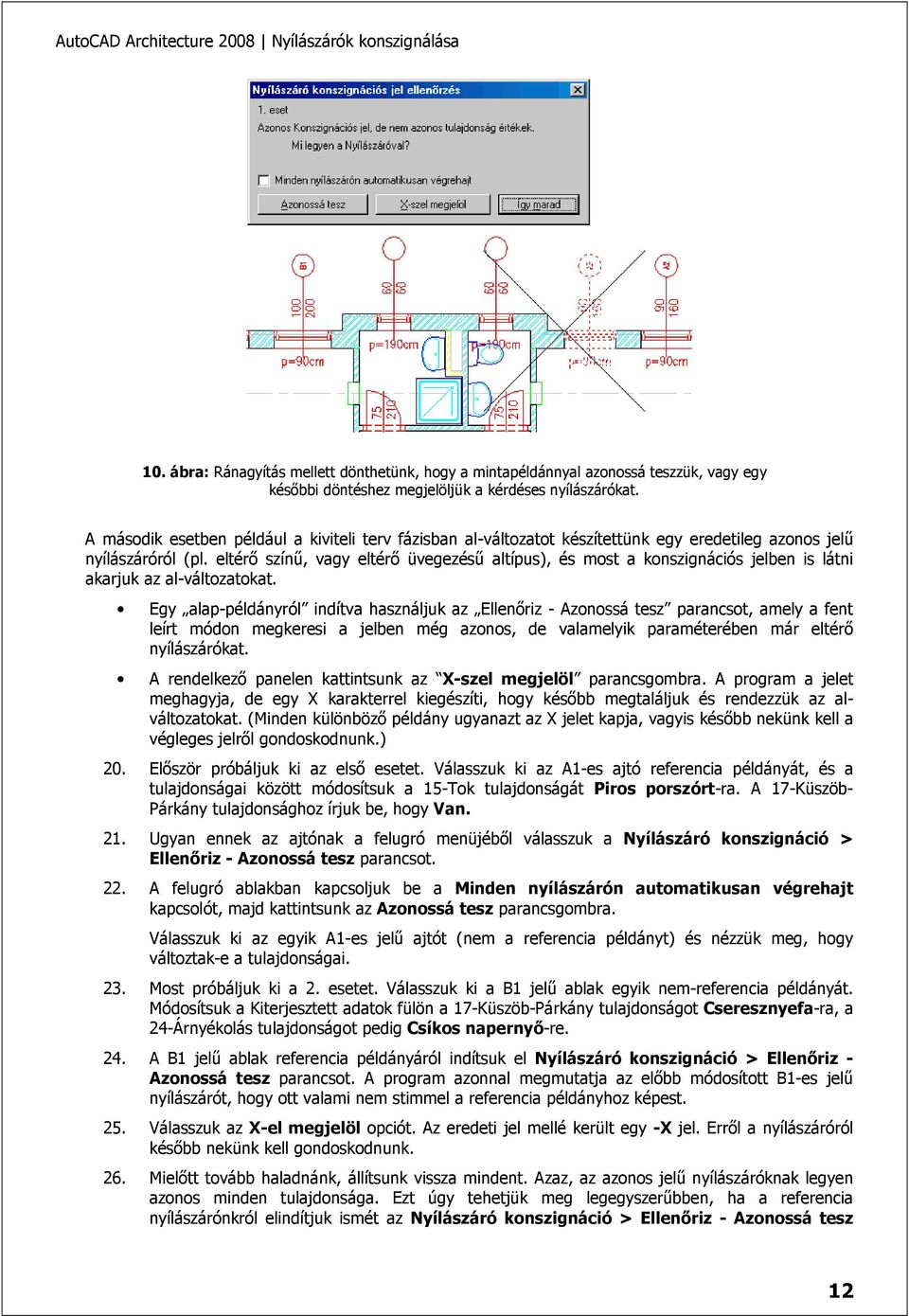

12 10. ábra: Ránagyítás mellett dönthetünk, hogy a mintapéldánnyal azonossá teszzük, vagy egy későbbi döntéshez megjelöljük a kérdéses nyílászárókat. A második esetben például a kiviteli terv fázisban al-változatot készítettünk egy eredetileg azonos jelű nyílászáróról (pl. eltérő színű, vagy eltérő üvegezésű altípus), és most a konszignációs jelben is látni akarjuk az al-változatokat. Egy alap-példányról indítva használjuk az Ellenőriz - Azonossá tesz parancsot, amely a fent leírt módon megkeresi a jelben még azonos, de valamelyik paraméterében már eltérő nyílászárókat. A rendelkező panelen kattintsunk az X-szel megjelöl parancsgombra. A program a jelet meghagyja, de egy X karakterrel kiegészíti, hogy később megtaláljuk és rendezzük az alváltozatokat. (Minden különböző példány ugyanazt az X jelet kapja, vagyis később nekünk kell a végleges jelről gondoskodnunk.) 20. Először próbáljuk ki az első esetet. Válasszuk ki az A1-es ajtó referencia példányát, és a tulajdonságai között módosítsuk a 15-Tok tulajdonságát Piros porszórt-ra. A 17-Küszöb- Párkány tulajdonsághoz írjuk be, hogy Van. 21. Ugyan ennek az ajtónak a felugró menüjéből válasszuk a Nyílászáró konszignáció > Ellenőriz - Azonossá tesz parancsot. 22. A felugró ablakban kapcsoljuk be a Minden nyílászárón automatikusan végrehajt kapcsolót, majd kattintsunk az Azonossá tesz parancsgombra. Válasszuk ki az egyik A1-es jelű ajtót (nem a referencia példányt) és nézzük meg, hogy változtak-e a tulajdonságai. 23. Most próbáljuk ki a 2. esetet. Válasszuk ki a B1 jelű ablak egyik nem-referencia példányát. Módosítsuk a Kiterjesztett adatok fülön a 17-Küszöb-Párkány tulajdonságot Cseresznyefa-ra, a 24-Árnyékolás tulajdonságot pedig Csíkos napernyő-re. 24. A B1 jelű ablak referencia példányáról indítsuk el Nyílászáró konszignáció > Ellenőriz - Azonossá tesz parancsot. A program azonnal megmutatja az előbb módosított B1-es jelű nyílászárót, hogy ott valami nem stimmel a referencia példányhoz képest. 25. Válasszuk az X-el megjelöl opciót. Az eredeti jel mellé került egy -X jel. Erről a nyílászáróról később nekünk kell gondoskodnunk. 26. Mielőtt tovább haladnánk, állítsunk vissza mindent. Azaz, az azonos jelű nyílászáróknak legyen azonos minden tulajdonsága. Ezt úgy tehetjük meg legegyszerűbben, ha a referencia nyílászárónkról elindítjuk ismét az Nyílászáró konszignáció > Ellenőriz - Azonossá tesz 12

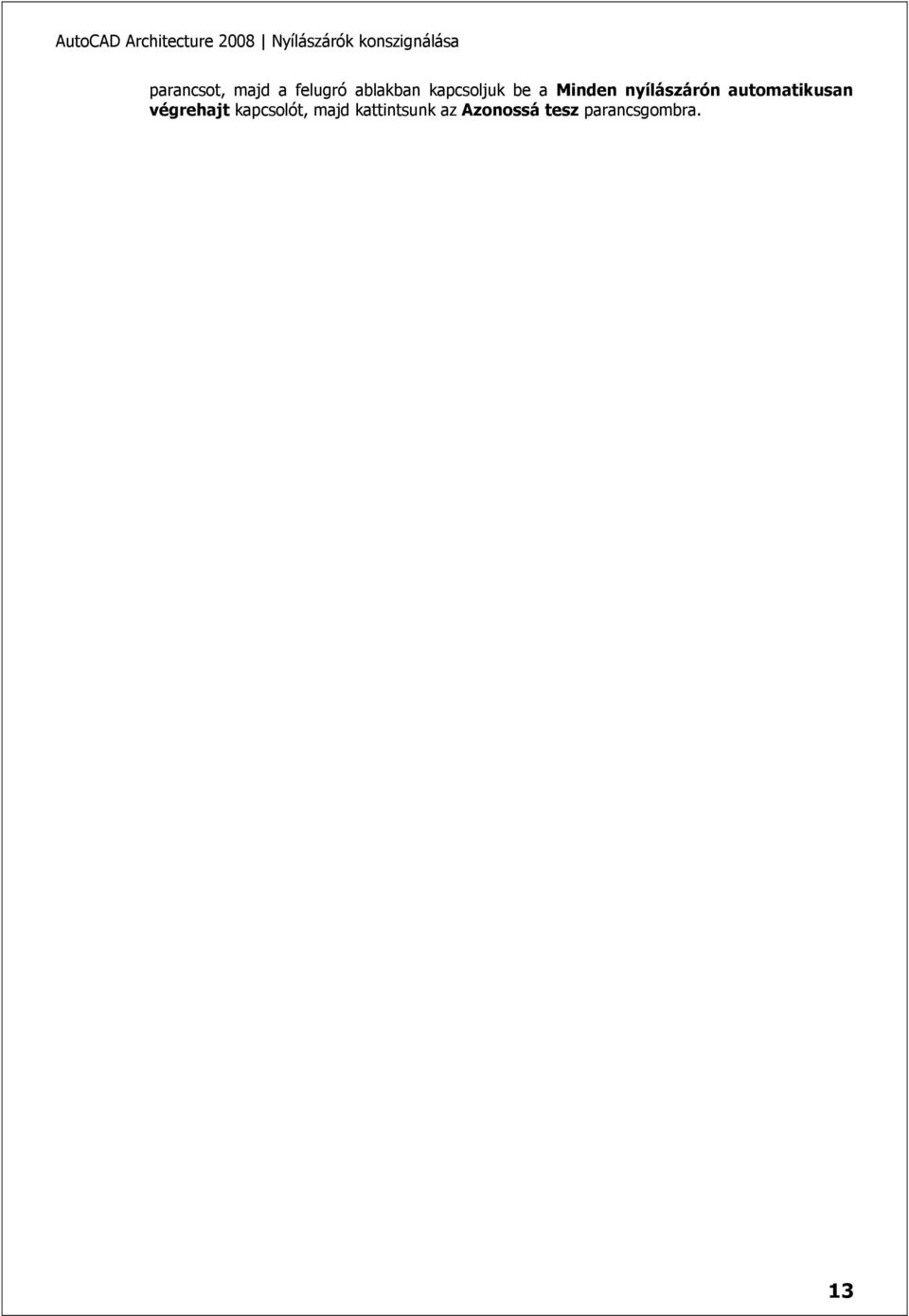

13 parancsot, majd a felugró ablakban kapcsoljuk be a Minden nyílászárón automatikusan végrehajt kapcsolót, majd kattintsunk az Azonossá tesz parancsgombra. 13
