1 DEBRECENI EGYETEM, MŰSZAKI KAR, ÉPÍTŐMÉRNÖKI TANSZÉK Acélszerkezetek II IV. Előadás Rácsos tartók szerkezeti formái, kialakítása, tönkremeneteli módjai. - Rácsos tartók jellemzói - Méretezési kérdések - Csomóponti kialakítások Összeállította: Dr. Radnay László PhD. - Adjunktus DE-MK Minden jog fenntartva! 1 / 23

2 Rácsos tartók régen... 2 / 23

3 ...és napjainkban. "Sarokmerev" oszlop gerenda kapcsolat "Csuklós" oszlop gerenda kapcsolat 3 / 23

4 "Csuklós" oszlop gerenda kapcsolat "Sarokmerev" oszlop gerenda kapcsolat 4 / 23

5 Íves rácsostartók 5 / 23

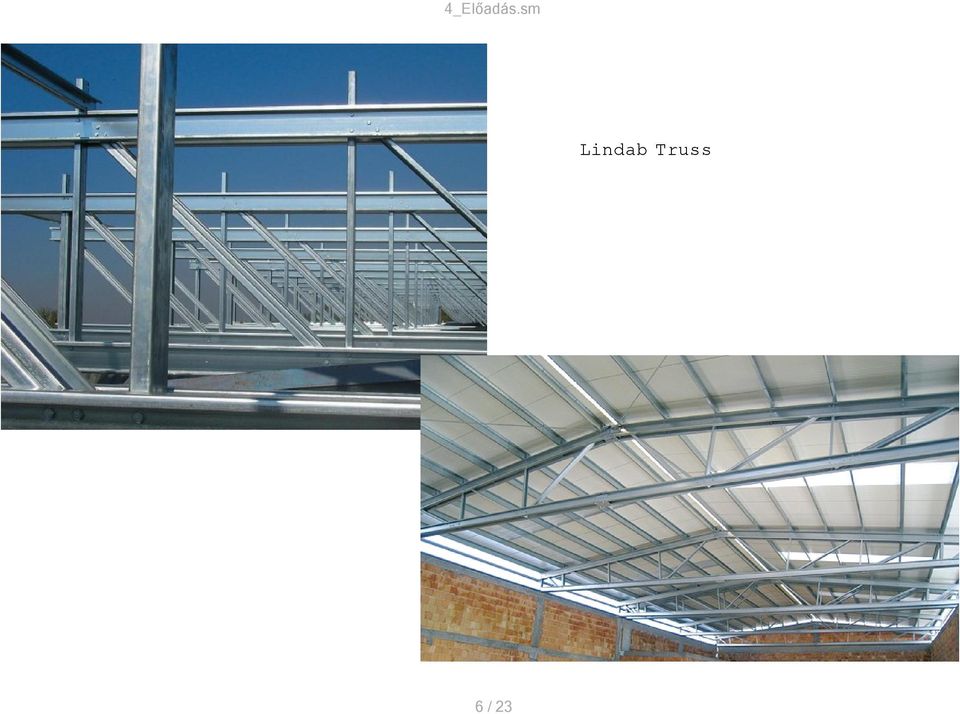

6 Lindab Truss 6 / 23

7 Térbeli rácsozások 7 / 23

8 Rúderők meghatározása: -csomóponti módszer -hármas átmetszés -VEM programok -Stb. Kedvező hálózati formák: A kialakításhoz jellemzően használt szelvények: - körszelvények (CHS) - zártszelvények (RHS) - I szelvények Ádány S.; Dulácska E.; Dunai L.;Fernezelyi S.;Horváth L. Acélszerkezetek 2. Speciális eljárások 8 / 23

9 Rácsos tartó - tömör gerendatartó összehasonlítás - A tömör gerendatartókban a terhek hatására hajlítás és nyírás keletkezik, a rácsos tartókban elsődlegesen normálerők keletkeznek. - Azonos fesztáv, statikai váz és terhelés mellett a rácsos tartó könnyebb. - A rácsos tartó elkészítése munkaigényesebb. - Kéttámaszú kialakítás esetén 16-18m felett a rácsostartó a gazdaságosabb. Rácsos tartó méretfelvétele - S235 anyagminőségnél H>L/18 - S355 anyagminőségnél H>L/15 9 / 23

10 Modellezési kérdések - lehajlás 10 / 23

11 Normálerő 11 / 23

12 Nyomaték 12 / 23

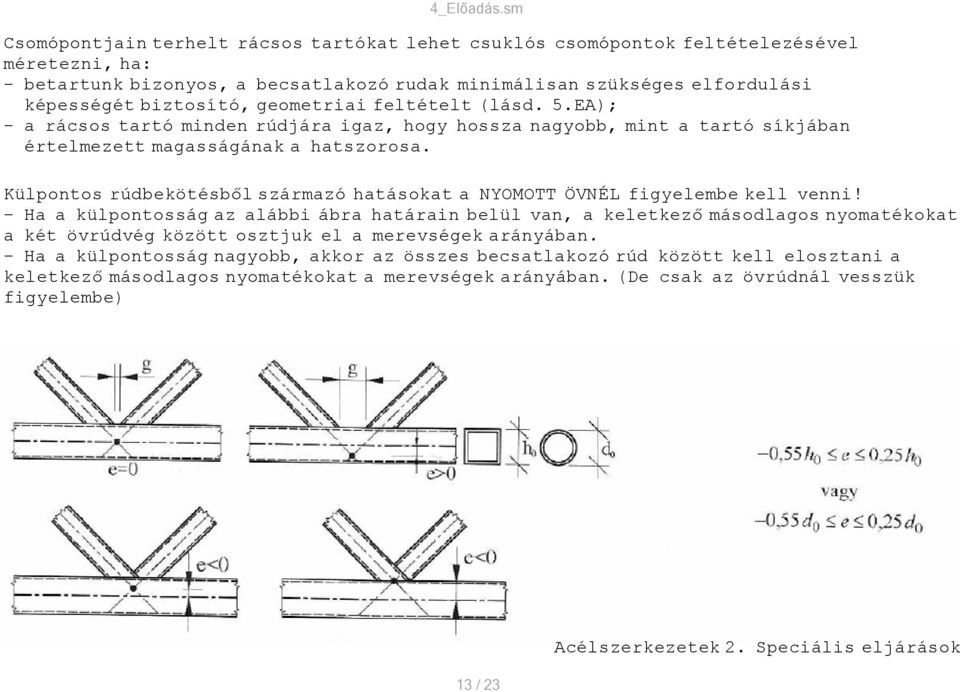

13 Csomópontjain terhelt rácsos tartókat lehet csuklós csomópontok feltételezésével méretezni, ha: - betartunk bizonyos, a becsatlakozó rudak minimálisan szükséges elfordulási képességét biztosító, geometriai feltételt (lásd. 5.EA); - a rácsos tartó minden rúdjára igaz, hogy hossza nagyobb, mint a tartó síkjában értelmezett magasságának a hatszorosa. Külpontos rúdbekötésből származó hatásokat a NYOMOTT ÖVNÉL figyelembe kell venni! - Ha a külpontosság az alábbi ábra határain belül van, a keletkező másodlagos nyomatékokat a két övrúdvég között osztjuk el a merevségek arányában. - Ha a külpontosság nagyobb, akkor az összes becsatlakozó rúd között kell elosztani a keletkező másodlagos nyomatékokat a merevségek arányában. (De csak az övrúdnál vesszük figyelembe) 13 / 23 Acélszerkezetek 2. Speciális eljárások

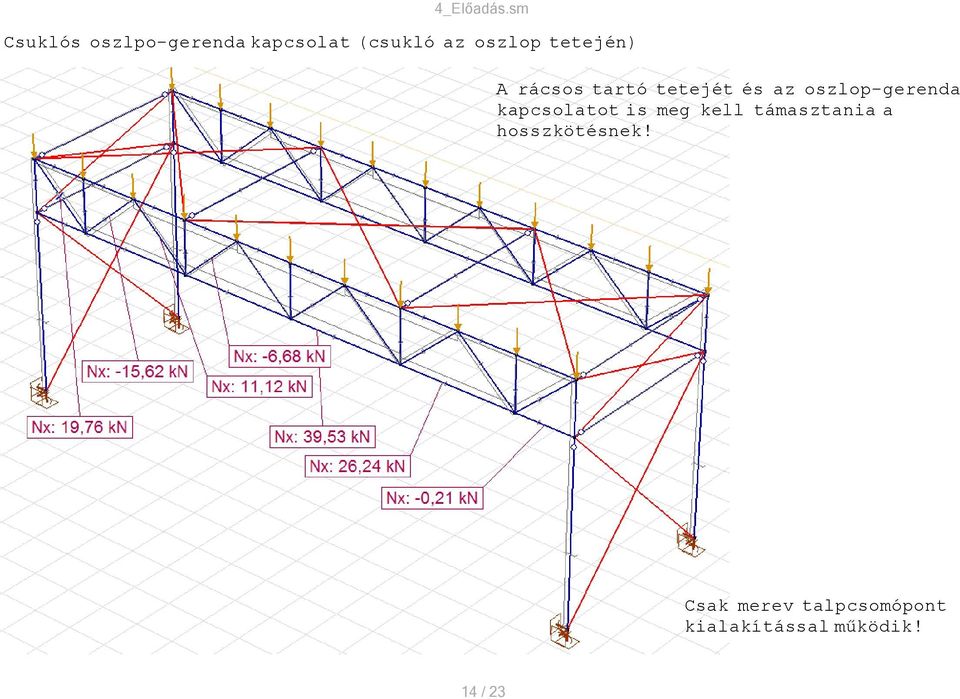

14 Csuklós oszlpo-gerenda kapcsolat (csukló az oszlop tetején) A rácsos tartó tetejét és az oszlop-gerenda kapcsolatot is meg kell támasztania a hosszkötésnek! Csak merev talpcsomópont kialakítással működik! 14 / 23

15 Befogott oszlpo-gerenda kapcsolat (csuklós kapcsolatok az oszlop és a rácsrudak között) Keretoszlop stabilitásvizsgálatánála teljes magasságot figyelembe kell venni! A koncentrált erőbevezetés kifordulási problémát okozhat! Kézi számításhoz szükséges a keretoszlop keretsíkra merőleges megtámasztása az alsó öv bekötésénél! 15 / 23

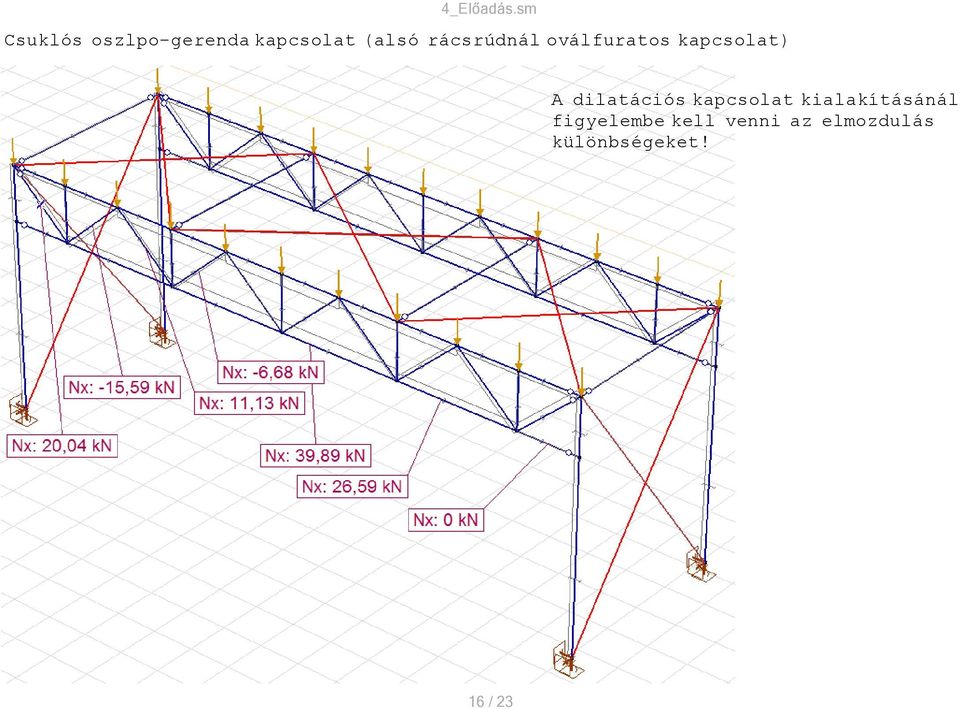

16 Csuklós oszlpo-gerenda kapcsolat (alsó rácsrúdnál oválfuratos kapcsolat) A dilatációs kapcsolat kialakításánál figyelembe kell venni az elmozdulás különbségeket! 16 / 23

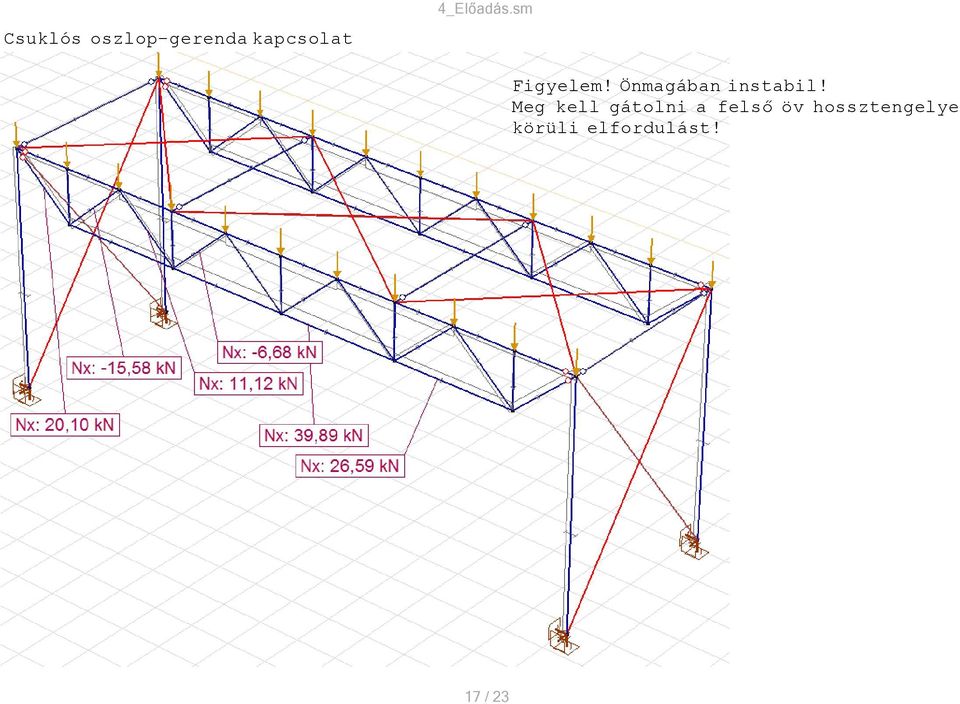

17 Csuklós oszlop-gerenda kapcsolat Figyelem! Önmagában instabil! Meg kell gátolni a felső öv hossztengelye körüli elfordulást! 17 / 23

18 Kihajlási hosszak felvétele Övrúd: -Tartósíkban a hálózati hossz -Tartósíkra merőlegesen a tartósíkra merőleges megtámasztások távolsága I szelvényű övrúdnál a tartó síkjában bekövetkező erős tengely körüli kihajlásnál 0,9xL, zárt szelvényű övrúdnál mindkét tengely körül 0,9xL vehető figyelembe. Rácsrúd: -Tartósíkban a hálózati hossz x 0,9 kivéve, ha a rácsrúd szögacél, vagy ténylegesen csuklós bekötésű, mert ekkor a hálózati hossz. -Tartósíkra merőlegesen a hálózati hossz. 18 / 23

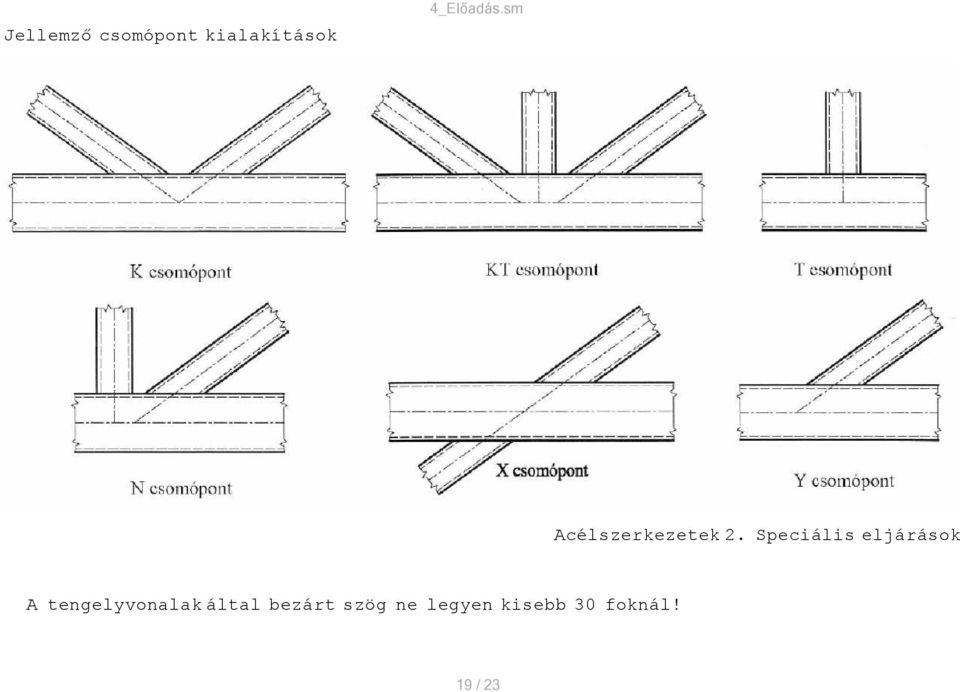

19 Jellemző csomópont kialakítások Acélszerkezetek 2. Speciális eljárások A tengelyvonalak által bezárt szög ne legyen kisebb 30 foknál! 19 / 23

20 Szelvények, tengelyvonalak találkozása Acélszerkezetek 2. Speciális eljárások Acélszerkezetek 2. Speciális eljárások 20 / 23

21 Megerősített csomópont példák Acélszerkezetek 2. Speciális eljárások 21 / 23

22 Toldások kialakítási lehetőségei Prof. Dr. Fernezelyi: Acélszerk előadások 22 / 23

23 Oszlop - gerenda kapcsolatok kialakítási lehetőségei Prof. Dr. Fernezelyi: Acélszerk előadások 23 / 23
