Előadás / február 25. (szerda) 9 50 B-2 terem. Nyomatékbíró kapcsolatok

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Előadás /4 2015. február 25. (szerda) 9 50 B-2 terem. Nyomatékbíró kapcsolatok"

Átírás

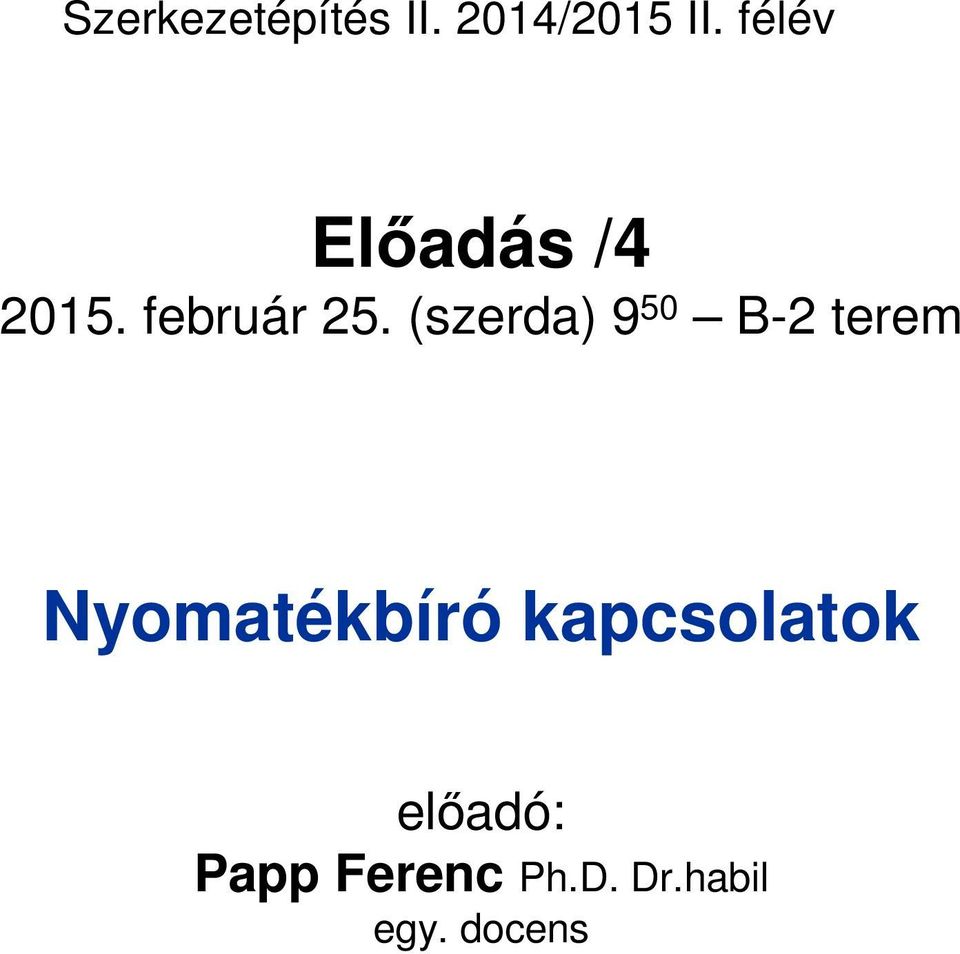

1 Előadás / február 25. (szerda) 9 50 B-2 terem Nyomatékbíró kapcsolatok előadó: Papp Ferenc Ph.D. Dr.habil egy. docens

2 EN Bevezetés 2. A tervezés alapjai 3. Kapcsolatok (csavarozott, szegecselt és csapolt) 4. Kapcsolatok (hegesztett) 5. Számítás, osztályozás és modellezés 6. Csomópontok I és H szelvényekből 7. Csomópontok zárt szelvényekből

3 Előadás témája Nyomatékbíró homloklemezes kapcsolatok Félmerev csomópont Szoftverrel támogatott feladatok Számítás elsődleges eredményei Szerkezet és kapcsolat kölcsönhatása Egyedileg tervezett kapcsolatok Esettanulmány

4 Félmerev kapcsolat Szerkezetépítés II. 2014/2015 II. félév Nyomatékbíró homloklemezes kapcsolatok merev M félmerev M S j.ini M y.rd θ csuklós θ M M y.rd y.rd < M M c.rd.gerenda c.rd.gerenda ( = W ( = W y y f f yd yd ) ) teljes szilárdságú részleges szilárdságú

5 Szoftverrel támogatott feladatok (ConSteel/JOINT) (a) oszlop-gerenda (b) gerenda-gerenda (illesztés) (c) gerenda-gerenda (csomópont) (d) oszloptalp (e) rácsos tartó (f) Hevederes (nyírási) kapcsolat

6 Oszlop-gerenda csomópont Szerkezetépítés II. 2014/2015 II. félév

7 (a) oszlop-gerenda (b) gerenda-gerenda (illesztés) (c) gerenda-gerenda (csomópont) (d) oszloptalp (e) rácsos tartó

8 Gerenda-gerenda (illesztés) Szerkezetépítés II. 2014/2015 II. félév

9 (a) oszlop-gerenda (b) gerenda-gerenda (illesztés) (c) gerenda-gerenda (csomópont) (d) oszloptalp (e) rácsos tartó

10 Oszloptalp csomópontok Szerkezetépítés II. 2014/2015 II. félév?

11 Merev oszloptalp szárnylemezes kialakítással (1) oszlopszelvény bekötésének ellenőrzése (2) talpgerenda tervezési igénybevételei (3) talpgerenda szilárdsági ellenállása (4) talplemez ellenállása (5) nyírási ellenállás

12 (1) Oszlopszelvény bekötésének ellenőrzése a w.c a w.w a w.f (a) gerincbekötő varrat - nyíróerő felvétele (V) (b) övbekötő varratok - normálerő és nyomaték felvétele (N + M)

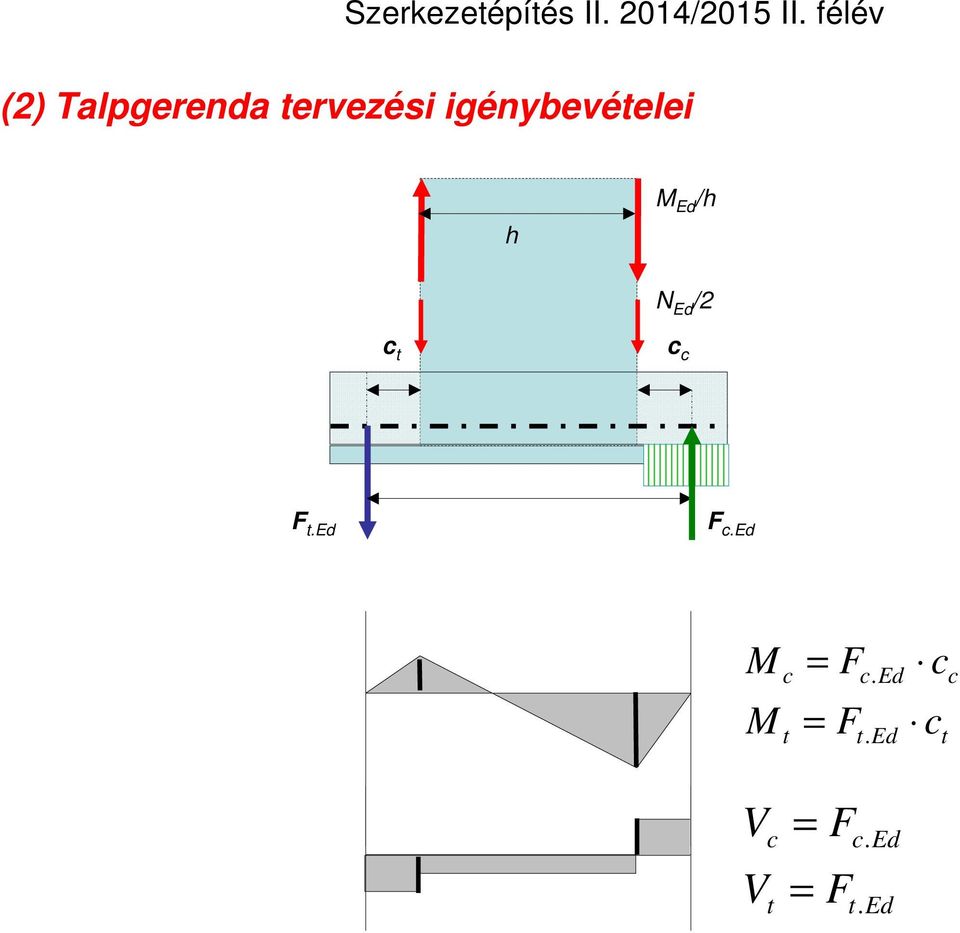

13 (2) Talpgerenda tervezési igénybevételei h M Ed /h N Ed /2 c t c c F t.ed F c.ed M M c t = F = F c. Ed t. Ed c c t c V V c t = = F F c. Ed t. Ed

14 (3) Talpgerenda szilárdsági ellenállása t s 1 X h s b p e s 2 3 t p (a) gerenda keresztmetszeti ellenállása (b) szárnylemez horpadása (c) varratok ellenállása

15 (4) Talplemez ellenállása T kapcsolat!!! szárnylemez oszlopszelvény (a) lemeztörés (b) csavartörés (c) interakció

16 (5) Nyírási ellenállás (a) Súrlódási ellenállás F f.rd (b/1) Palástnyomási ellenállás F 1.vb.Rd (b/2) Csavar nyírási ellenállás F 2.vd.Rd Teljes nyírási ellenállás: F v.rd = F f.rd n min [ F1.vb.Rd ; F2.vb.Rd ] comp

17 Elsődleges számítási eredmények Merevségi osztály merev félmerev csuklós Szilárdsági osztály teljes részleges Nyomatéki ellenállás M y.rd [knm] Kezdeti merevség S j.ini [knm/rad] Elfordulás-képesség?

18 Kapcsolat és szerkezet kölcsönhatása Félmerev kapcsolatok alkalmazásának célja, hogy gazdasági előnyhöz jussunk: olcsóbb (nem merevített) kapcsolatok alkalmazása esetleg kisebb gerendaméret Félmerev kapcsolatok kezdeti merevségét figyelembe kell venni az igénybevételek, illetve a kritikus terhek számítása során, azonban igazolni kell(ene) a félmerev kapcsolatok megfelelő elfordulási képességét is (?)

19 Egyedileg tervezett kapcsolatok (esettanulmány)

20 1. lépés: Globális rúdszerkezeti modell 2. lépés: Lokális héjszerkezeti modell

21 3. lépés: Globális és lokális modell deformációinak összevetése lokális modell finomítása

22 4. lépés: Lineárisan rugalmas anyagmodell alapú feszültséganalízis

23 5. lépés: Rugalmas-képlékeny anyagmodell alapú teherbírás analízis

24 Vizsgabelépő kérdések 11. A nyomatékbíró kapcsolatok osztályozása a merevség szempontjából (merevségi grafikon a paraméterek pontos megnevezésével és a dimenziók feltüntetésével)! Válasz: 5. dia 12. Az oszlop-gerenda nyomatékbíró kapcsolat evolúciója (a kezdeti állapotból a megoldásig; a kialakítás állomásainak jellemzése egy-egy mondatban! Válasz: 7. dia 13. A szárnylemezes befogott oszloptalp kilakaítása és teherbírási vizsgálatai (a teherbírás számítás alapgondolata 2-3 mondatban)! Válasz: 12. dia 14. A szerkezet és a nyomatékbíró kapcsolatok kölcsönhatása (a téma legfontosabb tételei). Válasz: 19. dia

25 Köszönöm a figyelmet!
