A FERIHEGYI IRÁNYÍTÓTORONY ÚJ RADARKUPOLÁJA LEERÕSÍTÉSÉNEK STATIKAI VIZSGÁLATA TARTALOM

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "A FERIHEGYI IRÁNYÍTÓTORONY ÚJ RADARKUPOLÁJA LEERÕSÍTÉSÉNEK STATIKAI VIZSGÁLATA TARTALOM"

Átírás

1 A FERIHEGYI IRÁYÍTÓTOROY ÚJ RADARKUPOLÁJA LEERÕSÍTÉSÉEK STATIKAI VIZSGÁLATA TARTALOM 1. KIIDULÁSI ADATOK TERHEK A teherbírás igazolása 9. 2 / 23

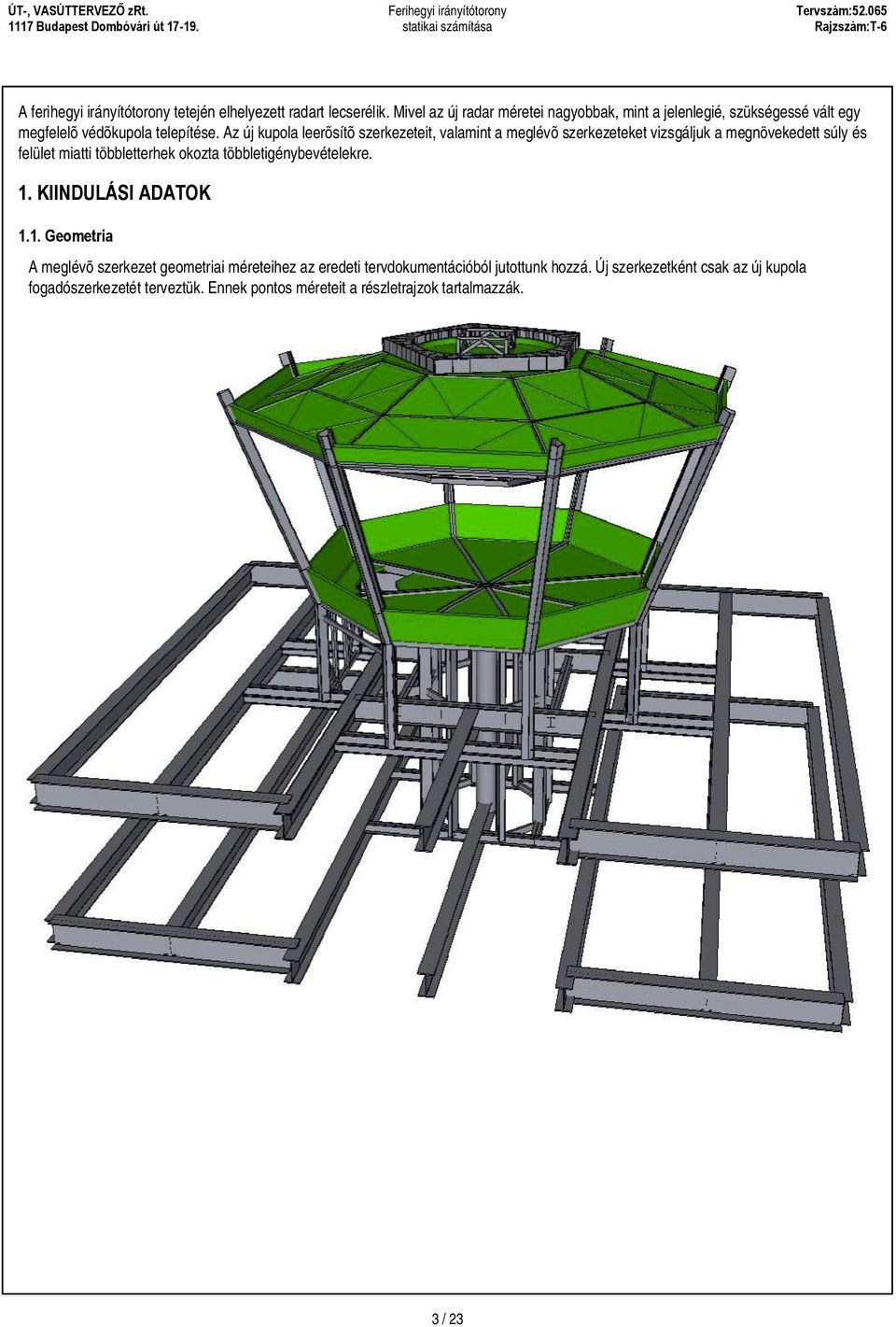

2 A ferihegyi irányítótorony tetején elhelyezett radart lecserélik. Mivel az új radar méretei nagyobbak, mint a jelenlegié, szükségessé vált egy megfelelõ védõkupola telepítése. Az új kupola leerõsítõ szerkezeteit, valamint a meglévõ szerkezeteket vizsgáljuk a megnövekedett súly és felület miatti többletterhek okozta többletigénybevételekre. 1. KIIDULÁSI ADATOK 1.1. Geometria A meglévõ szerkezet geometriai méreteihez az eredeti tervdokumentációból jutottunk hozzá. Új szerkezetként csak az új kupola fogadószerkezetét terveztük. Ennek pontos méreteit a részletrajzok tartalmazzák. 3 / 23

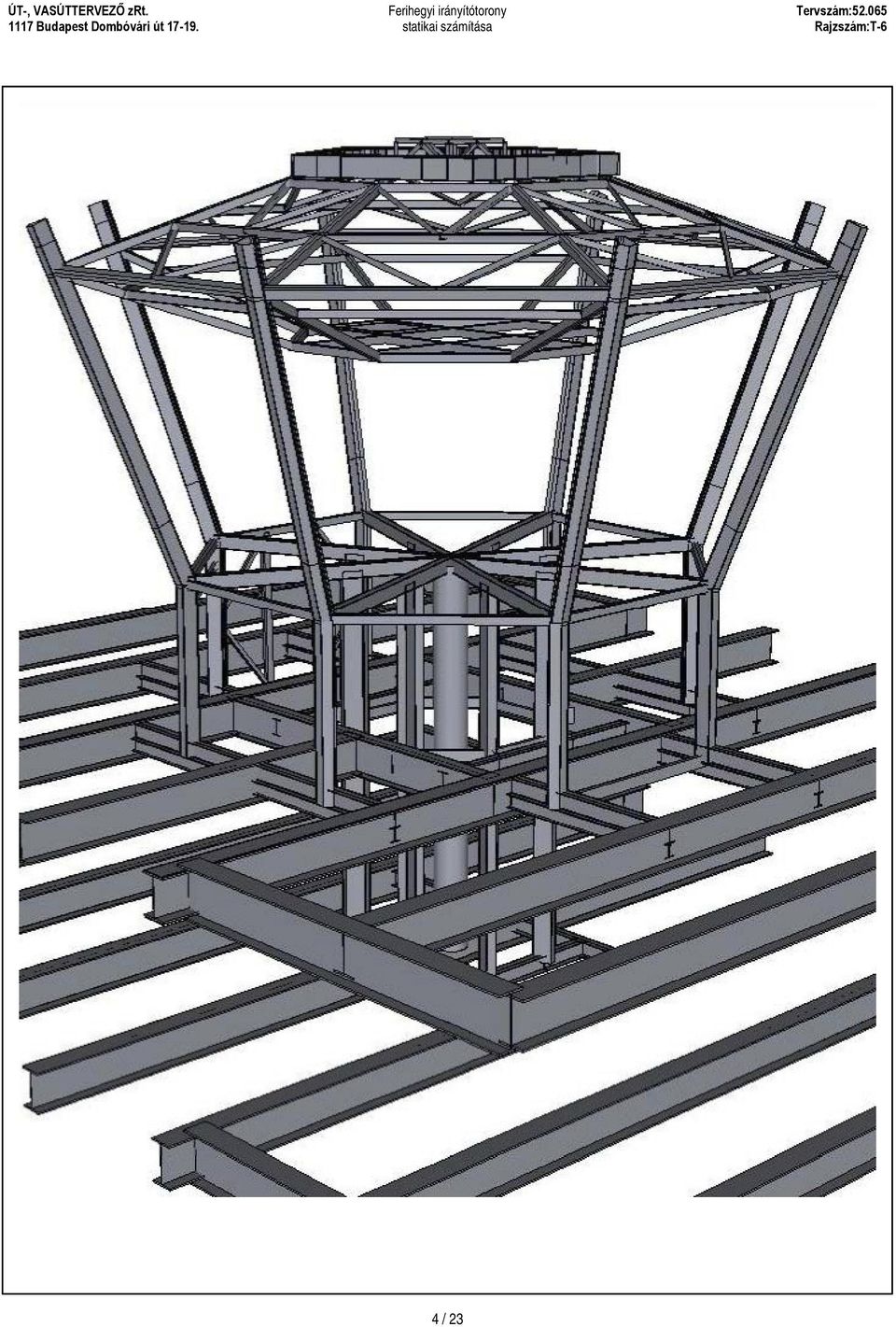

3 4 / 23

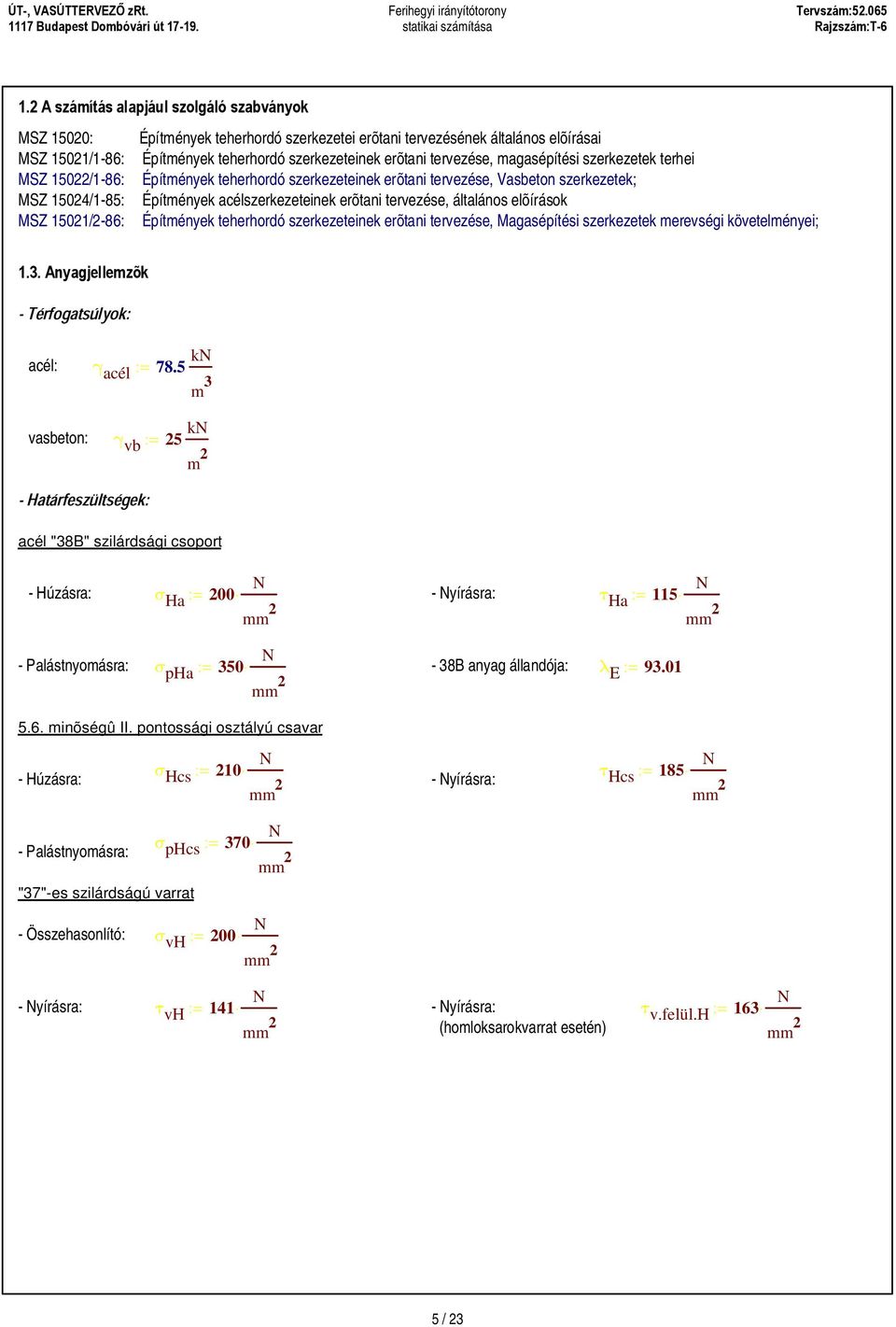

4 1.2 A számítás alapjául szolgáló szabványok MSZ 15020: Építmények teherhordó szerkezetei erõtani tervezésének általános elõírásai MSZ 15021/1-86: Építmények teherhordó szerkezeteinek erõtani tervezése, magasépítési szerkezetek terhei MSZ 15022/1-86: Építmények teherhordó szerkezeteinek erõtani tervezése, Vasbeton szerkezetek; MSZ 15024/1-85: Építmények acélszerkezeteinek erõtani tervezése, általános elõírások MSZ 15021/2-86: Építmények teherhordó szerkezeteinek erõtani tervezése, Magasépítési szerkezetek merevségi követelményei; 1.3. Anyagjellemzõk acél: vasbeton: acél vb 78.5 k m 3 25 k m 2 acél "38B" szilárdsági csoport - Húzásra: Ha yírásra: Ha Palástnyomásra: pha B anyag állandója: E minõségû II. pontossági osztályú csavar Hcs 210 Hcs Húzásra: - yírásra: phcs Palástnyomásra: "37"-es szilárdságú varrat - Összehasonlító: vh yírásra: vh yírásra: (homloksarokvarrat esetén) v.felül.h / 23

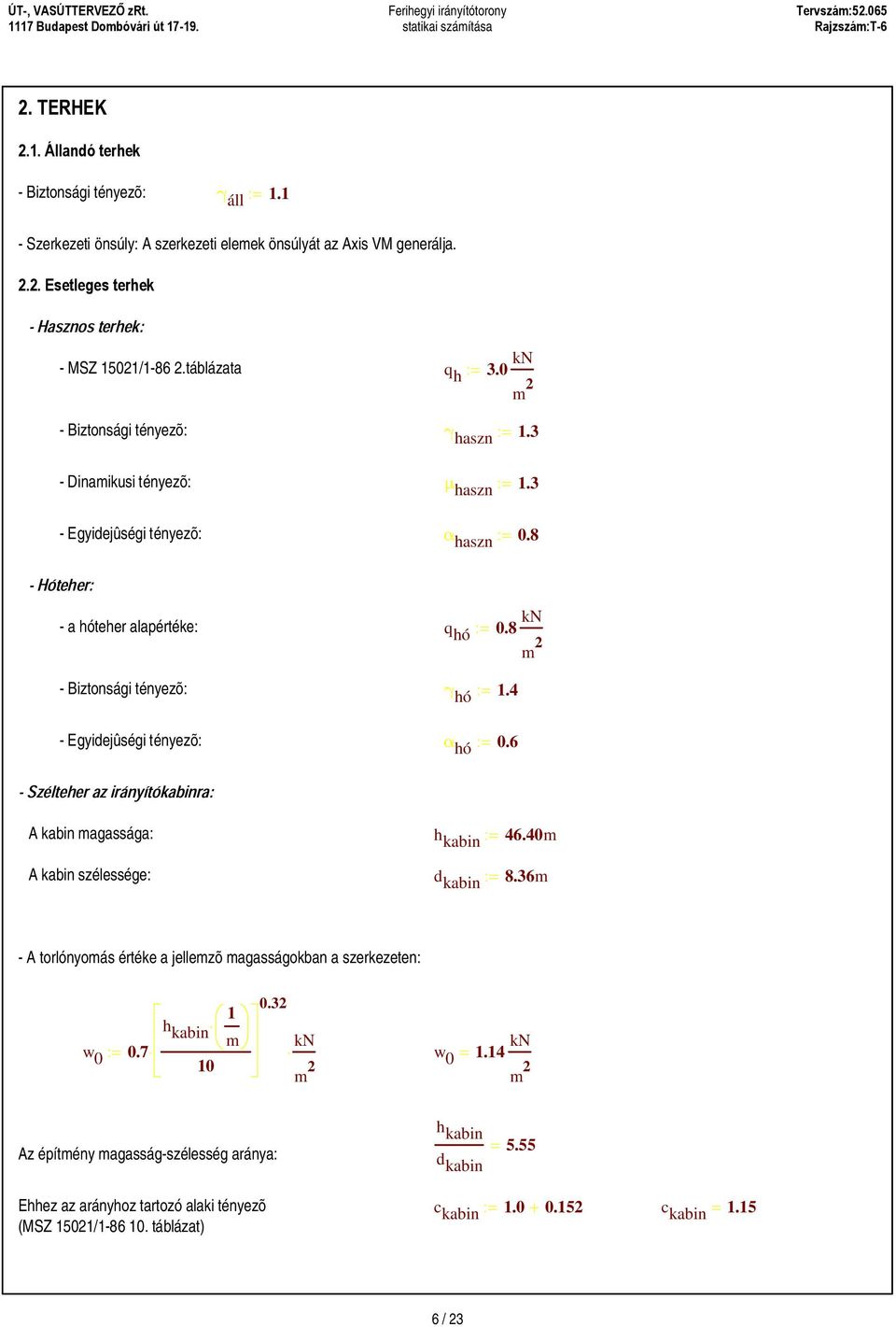

5 2. TERHEK 2.1. Állandó terhek - Biztonsági tényezõ: áll Szerkezeti önsúly: A szerkezeti elemek önsúlyát az Axis VM generálja Esetleges terhek - MSZ 15021/ táblázata q h 3.0 k m 2 - Biztonsági tényezõ: - Dinamikusi tényezõ: - Egyidejûségi tényezõ: haszn 1.3 haszn 1.3 haszn a hóteher alapértéke: q hó 0.8 k m 2 - Biztonsági tényezõ: - Egyidejûségi tényezõ: hó 1.4 hó 0.6 A kabin magassága: h kabin 46.40m A kabin szélessége: d kabin 8.36m - A torlónyomás értéke a jellemzõ magasságokban a szerkezeten: w h kabin 1 10 m 0.32 k k w m 2 m 2 Az építmény magasság-szélesség aránya: Ehhez az arányhoz tartozó alaki tényezõ (MSZ 15021/ táblázat) h kabin d kabin 5.55 c kabin c kabin / 23

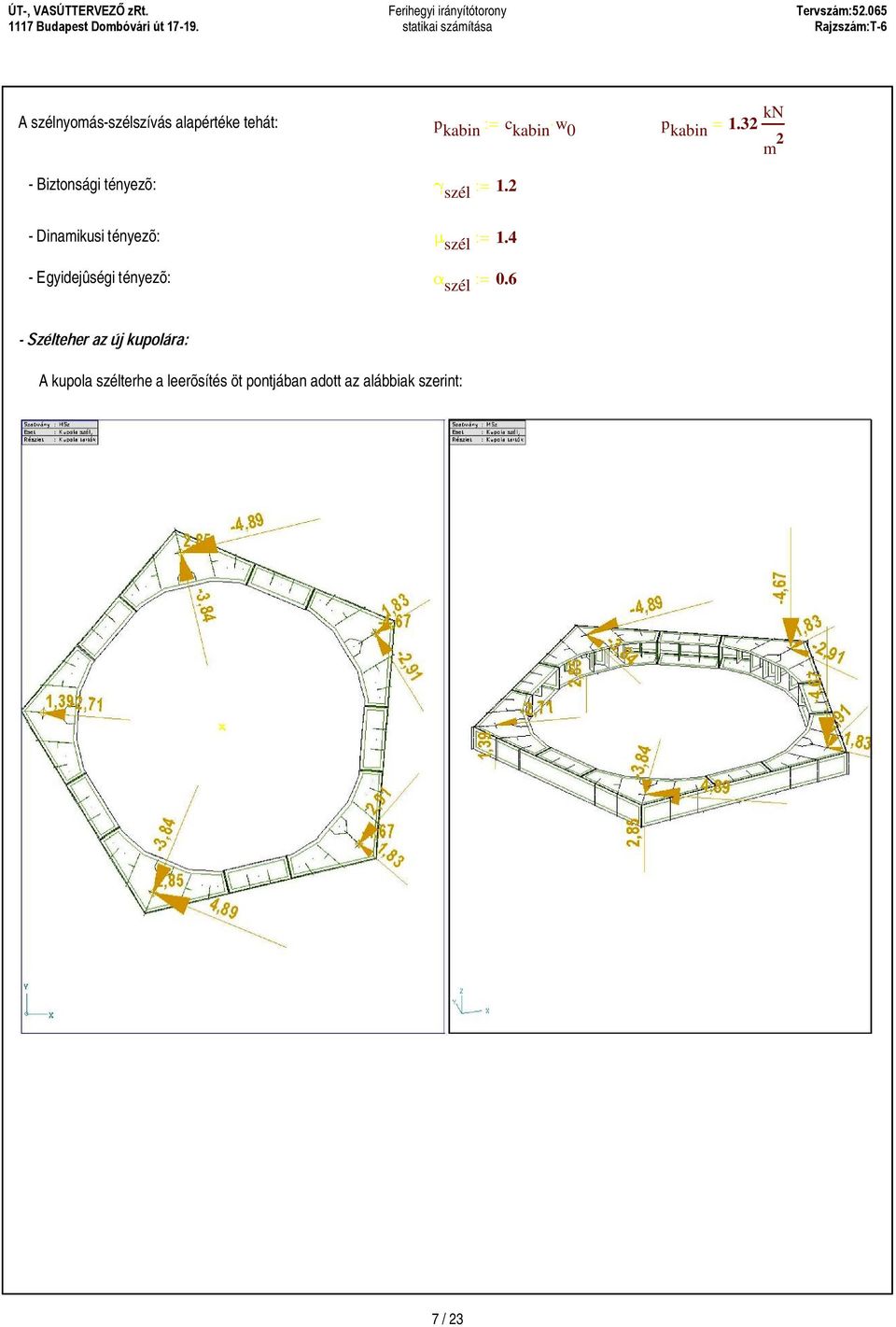

6 A szélnyomás-szélszívás alapértéke tehát: p kabin c kabin w 0 p kabin 1.32 k m 2 - Biztonsági tényezõ: - Dinamikusi tényezõ: - Egyidejûségi tényezõ: szél 1.2 szél 1.4 szél 0.6 A kupola szélterhe a leerõsítés öt pontjában adott az alábbiak szerint: 7 / 23

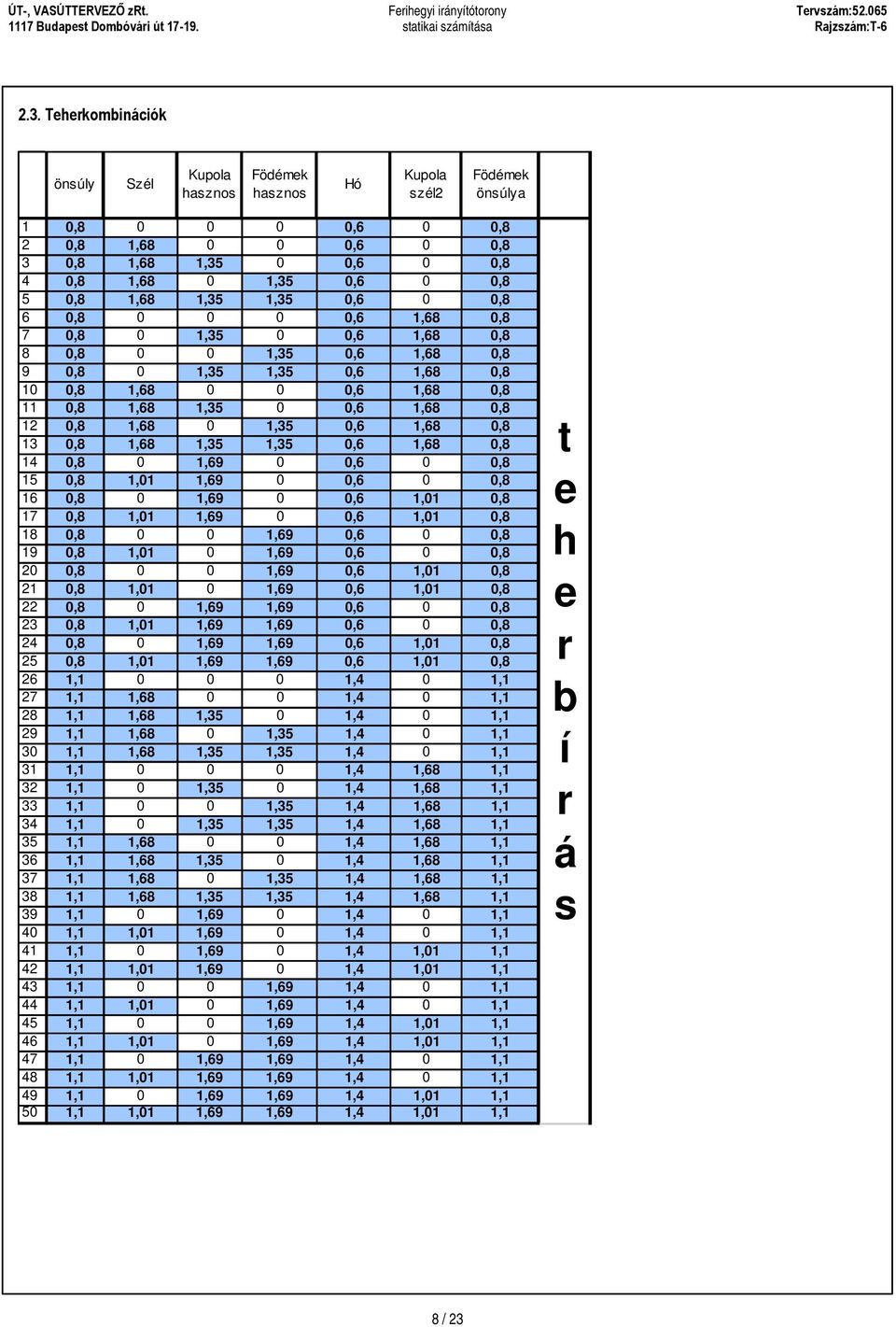

7 2.3. Teherkombinációk önsúly Szél Kupola hasznos Födémek hasznos Hó Kupola szél2 Födémek önsúlya 1 0, ,6 0 0,8 2 0,8 1, ,6 0 0,8 3 0,8 1,68 1,35 0 0,6 0 0,8 4 0,8 1,68 0 1,35 0,6 0 0,8 5 0,8 1,68 1,35 1,35 0,6 0 0,8 6 0, ,6 1,68 0,8 7 0,8 0 1,35 0 0,6 1,68 0,8 8 0, ,35 0,6 1,68 0,8 9 0,8 0 1,35 1,35 0,6 1,68 0,8 10 0,8 1, ,6 1,68 0,8 11 0,8 1,68 1,35 0 0,6 1,68 0,8 12 0,8 1,68 0 1,35 0,6 1,68 0,8 13 0,8 1,68 1,35 1,35 0,6 1,68 0,8 14 0,8 0 1,69 0 0,6 0 0,8 15 0,8 1,01 1,69 0 0,6 0 0,8 16 0,8 0 1,69 0 0,6 1,01 0,8 17 0,8 1,01 1,69 0 0,6 1,01 0,8 18 0, ,69 0,6 0 0,8 19 0,8 1,01 0 1,69 0,6 0 0,8 20 0, ,69 0,6 1,01 0,8 21 0,8 1,01 0 1,69 0,6 1,01 0,8 22 0,8 0 1,69 1,69 0,6 0 0,8 23 0,8 1,01 1,69 1,69 0,6 0 0,8 24 0,8 0 1,69 1,69 0,6 1,01 0,8 25 0,8 1,01 1,69 1,69 0,6 1,01 0,8 26 1, ,4 0 1,1 27 1,1 1, ,4 0 1,1 28 1,1 1,68 1,35 0 1,4 0 1,1 29 1,1 1,68 0 1,35 1,4 0 1,1 30 1,1 1,68 1,35 1,35 1,4 0 1,1 31 1, ,4 1,68 1,1 32 1,1 0 1,35 0 1,4 1,68 1,1 33 1, ,35 1,4 1,68 1,1 34 1,1 0 1,35 1,35 1,4 1,68 1,1 35 1,1 1, ,4 1,68 1,1 36 1,1 1,68 1,35 0 1,4 1,68 1,1 37 1,1 1,68 0 1,35 1,4 1,68 1,1 38 1,1 1,68 1,35 1,35 1,4 1,68 1,1 39 1,1 0 1,69 0 1,4 0 1,1 40 1,1 1,01 1,69 0 1,4 0 1,1 41 1,1 0 1,69 0 1,4 1,01 1,1 42 1,1 1,01 1,69 0 1,4 1,01 1,1 43 1, ,69 1,4 0 1,1 44 1,1 1,01 0 1,69 1,4 0 1,1 45 1, ,69 1,4 1,01 1,1 46 1,1 1,01 0 1,69 1,4 1,01 1,1 47 1,1 0 1,69 1,69 1,4 0 1,1 48 1,1 1,01 1,69 1,69 1,4 0 1,1 49 1,1 0 1,69 1,69 1,4 1,01 1,1 50 1,1 1,01 1,69 1,69 1,4 1,01 1,1 t e h e r b í r á s 8 / 23

8 , ,4 1, ,4 0 1, ,4 1,04 1, , , , ,04 1 1, ,04 1,04 1 1, , , ,4 1, , ,4 0 1,04 1 1, ,4 1,04 1,04 1 1, , ,84 1, , , ,84 1, , , ,84 0 1, ,3 1 0, ,84 0 1,3 1 0, ,3 1, ,84 1,3 1, ,3 1,3 1 0, ,84 1,3 1,3 1 0,84 1 a l a k v á l t o z á s 3. A TEHERBÍRÁS IGAZOLÁSA A teherbírás igazolását szerkezeti egységenként végezzük, a szerkezet tetejjétõl lefele haladva egészen az irányítókabint tartó két födémig A kupola fogadószerkezete 9 / 23

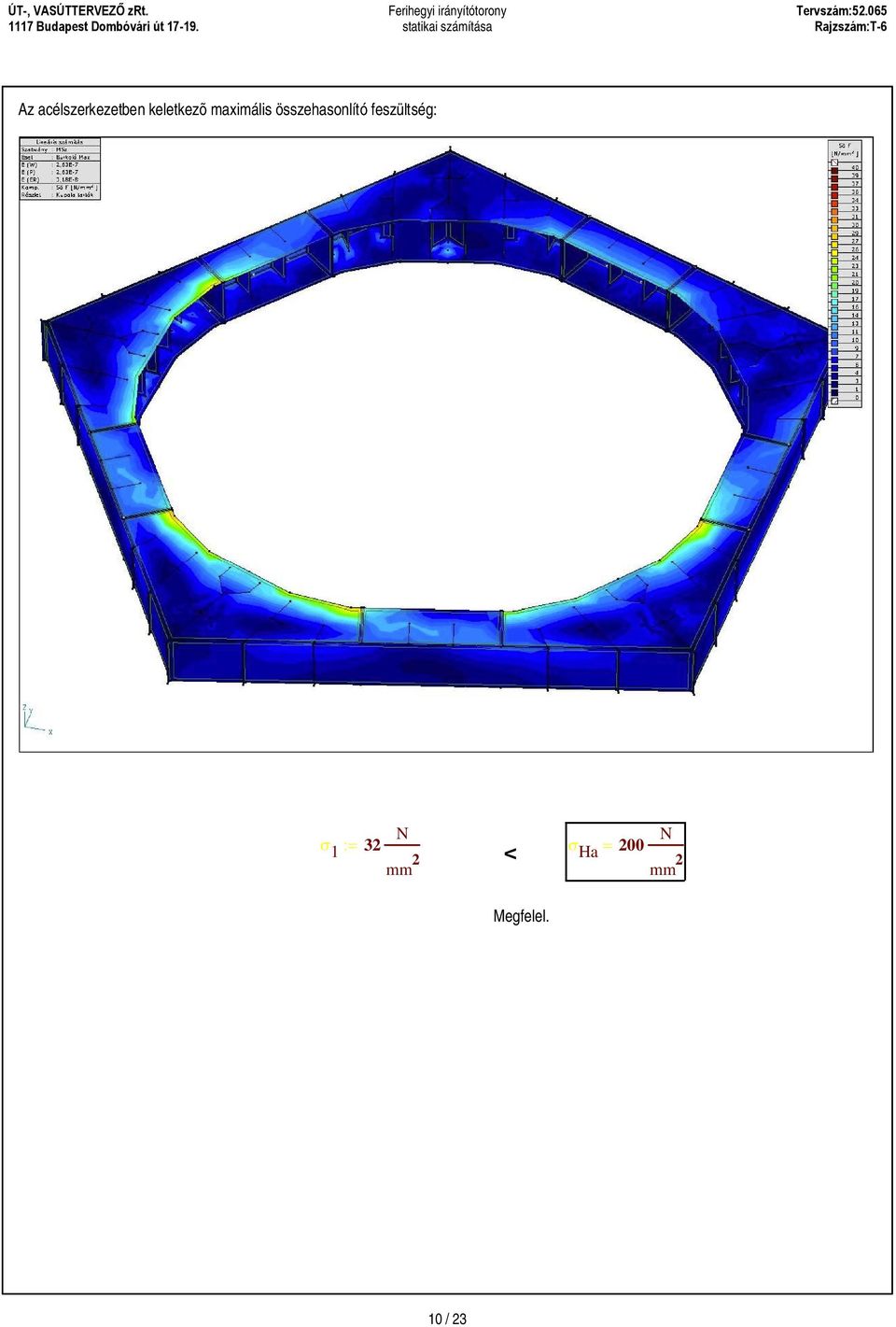

9 Az acélszerkezetben keletkezõ maximális összehasonlító feszültség: 1 32 Ha 200 < Megfelel. 10 / 23
