1 Balogh és Társa Mérnöki Szolgáltató BT. Kecskemét, Gázló u. 26. Tel. / Fax : 06 / 76 / SZERKEZETI MŰSZAKI LEÍRÁS ÉS STATIKAI SZÁMÍTÁS A KEREKEGYHÁZA, PARK U. HRSZ.: 2270/3 ALATT LÉTESÜLŐ ÓVODA BŐVÍTÉS ÉPÍTÉSI ENGEDÉLYEZÉSI TERVÉHEZ

2 1./ ELŐZMÉNYEK Az épület szerkezeti kialakítására vonatkozó műszaki leírást és statikai számítást az építész engedélyezési terv alapján az építési területre készült talajmechanikai szakvélemény felhasználásával készítettük el. 2./ ALAPOZÁS Monolit beton tömbalapokra helyezett monolit vasbeton talpgerendarács alapozás készül. A tömbalapok alapozási síkját a kiemelés során kell pontosítani minden esetben le kell vinni a barna humuszos feltöltés alatti sárga iszapos homok rétegbe. A jellemző magassági adatok: - meglévő (tervezett) padlószint: +0,30m (114,22 mbf) - alapozási sík: -2,02; -2,22; -2,62m Az alapozási munkák során nem kell talajvízzel számolni. Az alapozási síkon a talaj határfeszültségi alapértéke: σ a = 200 kn / m 2. A válaszfalak kiváltása a tartófalak alapjaira monolit vb. talpgerendával történik. 3./ FELMENŐ SZERKEZET A földszinti tartófalak POROTHERM 30; 44 cm-es téglából készülnek. Helyenként falerősítő ill. önálló monolit vb. pillér a függőleges tartószerkezet. Az áthidalók lehetőség szerint előregyártott elemekből készülnek, egyébként egyedi monolit vasbeton szerkezetek. 4./ FÖDÉMEK Előregyártott gerendás béléstestes födém készül a statikai számítás szerinti kialakítással. ( PORTHERM gerendás rendszer 7 cm felbetonnal, v=17+7=24cm). A nem gerendázható mezők egyedi monolit vasbeton lemezfödémmel készülnek. A jellemző fesztávok: 2,40m; 3,30m; 3,50m; 5,00m; 5,50m 6,00m; 6,50m A födémmezőkre kerülő székoszlopok alatt 1 sor béléselem elhagyásával monolit vasbeton bordák készülnek. 1

3 5./ TETŐTÉRI SZERKEZET A tető fogadására az építész terv szerinti különböző méretű térdfalak készülnek. A térdfalak merevítését a 2,00 2,50 m enként elhelyezett monolit vasbeton pillérek biztosítják. A talpszelemen fogadására a térdfal felső részén 30 cm es vasbeton koszorú készül. 6./ LÉPCSŐ Az első ütemben épült meglévő épületrészben a nagyterem előtti előtérből meglévő egyedi vb. szerkezetű lépcső vezet a galériára, ez biztosítja a tervezett bővítmény padlásterébe jutást. A bővítményben nem készül új lépcső. 7./ TETŐSZERKEZET Általában hagyományos nyeregtetős, 3 székoszlopos fogópáros fa fedélszék készül az építész terv szerinti geometriai kialakítással. A székoszlopok egyedileg kiváltásra kerülnek a 4. pontban megadott monolit vb. bordákkal. A székoszlopok elhelyezése a támaszvonalban végigmenő papucsfákra történik. A fedett teraszok lefedése alacsony hajlású, fagerendás szerkezettel történik hézagos deszkázatra helyezett acél síklemez fedéssel. 8./ ANYAGJELLEMZŐK Betonminőség : szerelőbeton : C 8/10-X0(H)-16-F1 tömbalap : C 12/15- X0(H)-24-F1 alépítményi vb.: C 20/25-XC1-16-F2 felépítményi vb.: C 20/25-XC1-16-F2 Betonacél minőség : B 500 B Betontakarás: alépítménynél: 4 cm felépítménynél: monolit födémnél: 2 cm ; egyéb helyen: 2,5cm 2

4 Faanyag : I.o. fenyő C 24 9./ ALKALMAZOTT SZABVÁNYOK MSZ EN 1990 Eurocode 0:A tartószerkezeti tervezés alapjai MSZ EN 1991 Eurocode 1:A tartószerkezeteket érő hatások MSZ EN 1992 Eurocode 2:Betonszerkezetek tervezése MSZ EN 1994 Eurocode 4:Betonnal együttdolgozó acélszerkezetek tervezése MSZ EN 1995 Eurocode 5: Faszerkezetek tervezése MSZ EN 1996 Eurocode 6: Falazott szerkezetek tervezése MSZ EN 1997 Eurocode 7: Geotechnikai tervezés 10./ STATIKAI SZÁMÍTÁS 10/1. 6,50 m fesztávú födém méretezése (gyereköltöző feletti padlásfödém) Alkalmazott : PRTH 675 cm-es jelű előregyártott födémgerenda kettőzött elhelyezéssel PRTH 60 jelű béléselemekkel,7 cm felbetonnal. Terhek : -önsúly = 3,72 kn/m 2 -rétegek = 0,40 kn/m 2 4,12 kn/m 2 -hasznos teher = 1,50 kn/m 2 q = 1,35 x 4,12 + 1,50 x 1,50 = 7,82 kn/m 2 2 db gerendára jutó terhelés : q Ed = 0,72 x q = 5,63 kn/m A mértékadó nyomaték : M Ed = 5,63 x 6,625 2 / 8 = 30,9 knm M Ed < M Rd = 45,90 knm, tehát a tervezett födémkonstrukció megfelel. 3

5 10/2. Székoszlop alatti borda méretezése (íves fürdő melletti csoportszoba felett) Méretezés gépi számítással. a jellemzőket mellékeljük. Szerkezeti vázlat: Lehajlás ellenőrzése: A lehajlás maximális értéke kisebb mint L/250, tehát a keresztmetszet megfelel. 4

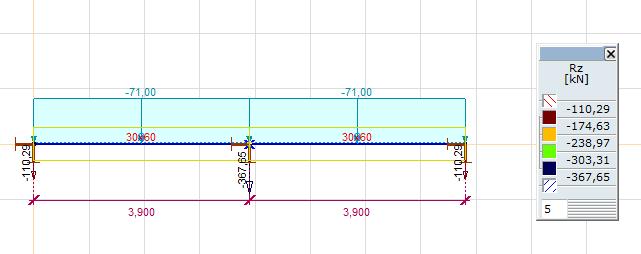

6 Szükséges vasalás: 10/3. G1 gerenda méretezése (DK-i csoportszobák között) Szerkezeti vázlat: Lehajlás ellenőrzése: A lehajlás maximális értéke kisebb mint L/250, tehát a keresztmetszet megfelel. 5

7 Szükséges vasalás: 11./ TŰZVÉDELMI FEJEZET Követelmények: A tartószerkezeti elemeket az EUROCODE szabvány alapján 30 perces tűzterhelésre ellenőriztük, Gyártó adatszolgáltatásának felhasználásával. Teherhordó homlokzati falazat A falazott szerkezetek ellenőrzését az MSZ EN Falazott szerkezetek méretezése tűzteherre szabványban megadott táblázatos adatokkal való összehasonlítás alapján készítettük el. 6

8 Típus: égetett agyag falazóelem; fal vakolatlan vastagsága: 440 mm; vakolt vastagsága: 460 mm; falazóelem besorolása: 3. típus; tégla testsűrűsége: 740 kg/m 3 ; falazóelem nyomószilárdsága: 10,00 N/mm 2. Alkalmazandó táblázat: Nem elválasztó, teherhordó, egyrétegű égetett agyag 1,00 m-nél hosszabb falazatok minimális vastagsága a (R) tűzállósági teljesítményhez. Táblázat alapján tűzállósági időtartam: 120 perc. Teherhordó belső falazat A falazott szerkezetek ellenőrzését az MSZ EN Falazott szerkezetek méretezése tűzteherre szabványban megadott táblázatos adatokkal való összehasonlítás alapján készítettük el. Típus: égetett agyag falazóelem; fal vakolatlan vastagsága: 300 mm; vakolt vastagsága: 320 mm; falazóelem besorolása: 2. típus; tégla testsűrűsége: 750 kg/m 3 ; falazóelem nyomószilárdsága: 10,00 N/mm 2. Alkalmazandó táblázat: Elválasztó, teherhordó, egyrétegű agyag falazatok minimális vastagsága a (REI) tűzállósági teljesítményhez. Táblázat alapján tűzállósági időtartam: 120 perc. Válaszfal Típus: égetett agyag falazóelem; fal vakolatlan vastagsága: 100 mm; vakolt vastagsága: 120 mm; falazóelem testsűrűsége: 820 kg/m 3 ; falazóelem nyomószilárdsága: 5,00 N/mm 2. Alkalmazandó táblázat: Nem teherhordó, elválasztó falazat minimális vastagsága a (EI) tűzállósági teljesítményhez. Táblázat alapján tűzállósági időtartam: 60 perc POROTHERM gerendás födém Gyártó adatszolgáltatása alapján a födém tűzállósági teljesítménye: REI 30, megfelel az előírt 30 perces tűzterhelésre. 7

9 30x30 cm méretű mértékadó monolit vb. pillér ellenőrzése R30: 30 perc teherhordó képesség ellenőrzés táblázatos módszerrel A pillér jellemző adatai: keresztmetszet: 300x300 mm betonfedés: 25 mm betonvas átmérő: 16 mm beton nyomószilárdságának karakterisztikus értéke: f ck = 13,3 N/mm 2 betonacél folyáshatárának karakterisztikus értéke: f yk = 500 N/mm 2 A táblázat használatához szükséges tényezők: µ fi = N Ed,fi / N Rd = 0,49 főacélbetétek súlyponti távolsága az elem szélétől: a = = 41 mm az elem vastagsága: 300 mm R = 60+[(90-60)/ (45-31) x 10] = 81 perc > R30 Tehát az oszlop szabványos tűzállósága megfelel az előírt követelményre. Monolit vb. födémlemez ellenőrzése REI30: 30 perc teherhordó képesség ellenőrzés táblázatos módszerrel A lemez jellemző adatai: betonfedés: 20 mm födémvastagság: 240mm húzott vasak átmérője: 12 mm a húzott főacélbetétek súlyponti távolsága a tűzhatásnak kitett felülettől: a = /2 = 26 mm REI = 60 +[(90-60)/ (30-20) x6] = 78perc > REI30 Tehát a födém szabványos tűzállósága megfelel az előírt követelményre. 30x60 cm méretű mértékadó monolit vb. gerenda ellenőrzése R30: 30 perc teherhordó képesség ellenőrzés táblázatos módszerrel A gerenda jellemző adatai: szélesség: 300 mm 8

10 magasság: 600 mm betonfedés: 25 mm kengyel átmérője: 10 mm húzott vasak átmérője: 16 mm a húzott főacélbetétek súlyponti távolsága a tűzhatásnak kitett felülettől: a = = 43 mm b min. = 300 mm R = 90 + [(120-90)/ (55-40)] x 3 = 96 perc > R30 Tehát a gerenda szabványos tűzállósága megfelel az előírt követelményre. 12./ STATIKAI NYILATKOZAT A bővítmény szerkezeti dilatációval csatlakozik a meglévő épülethez, így annak állékonyságát nem veszélyezteti. A meglévő épület szintén tömbalapozással készült. Az alapozási és felépítményi részleteket a kiviteli terv tartalmazza. Kecskemét, BALOGH ÉS TÁRSA MÉRNÖKI SZOLGÁLTATÓ BT. Kecskemét, Gázló u. 26. Adószám: T./F. 76/

11 STATIKUS TERVEZŐI NYILATKOZAT Szakági tervező: Név szakág cím Tervezői jogosultság Balogh János Balogh Jánosné Tartószerkezet Tartószerkezet 6000 Kecskemét, Gázló utca Kecskemét, Gázló utca 26. T T ;SZÉS A dokumentáció rész megnevezése: Kerekegyháza HRSZ.:2270/3 alatti Óvoda bővítés tartószerkezeti műszaki leírása. Építtető: Kerekegyháza Város önkormányzata A tervezett építési tevékenység: helye, címe, helyrajzi száma: megnevezése: Kerekegyháza, Park u. HRSZ.: 2270/3 Óvoda bővítés Szerkezetépítési munkái Kinyilvánítás: Az építőipari kivitelezési tevékenységről szóló 191/2009. (XI. 15.) számú Korm. rendelet alapján az alábbi tervezői nyilatkozatot adjuk: a.) A tervezett épület tartószerkezetei, a tervezési tevékenységre vonatkozó szakmai, minőségi és biztonsági előírások megtartásával, az alkalmazott anyagok műszaki leírása alapján, a magyar és európai szabványok betartásával került megtervezésre. A szerkezet a várható igénybevételeknek biztonságosan ellenáll. Az alkalmazott műszaki megoldások megfelelnek a az Étv.31. (1), (2) és (4) bekezdésben meghatározott követelményeknek, az országos településrendezési és építési követelményeknek és az eseti hatósági előírásoknak. b.) A tartószerkezetekkel szemben támasztott alapvető követelmények jogszabályi megfelelőségét az MSZ-EN 1990-es szabványsorozat előírásainak alkalmazásával biztosítottuk. A vonatkozó nemzeti szabványtól (MSZ-EN) eltérő műszaki megoldás alkalmazása nem volt szükség, attól eltérés nem történt. e.) Az épület statikai-műszaki tervezésére vonatkozó tervezési jogosultsággal rendelkezünk, és az 1996.évi LVIII: sz. mérnöki kamarai törvény felhatalmazása alapján, az építészeti műszaki tervezési jogosultság részletes szabályairól szóló 104/2006(IV.28.) számú Korm. rendelet, valamint a Magyar Mérnöki Kamara Engedély Elbírálási Szabályzat rendelkezéseinek megfelelően tervezési tevékenységet folytathatunk. A műszaki megoldásokat a leírásban részletesen rögzítettük
