1 A FÖLDRENGF LDRENGÉSRŐL L MÉRNM RNÖK SZEMMEL 4. rész: r szabályok, példp ldák Előadó: Tornai László tartószerkezeti vezető tervező KÉSZ Építő Zrt

2 Szabályok A földrengésre méretezett szerkezetek költsége függ: a tervezési szemlélettől, az alkalmazott módszerektől. Nincs jelentős többletköltség az új módszereknek köszönhetően!

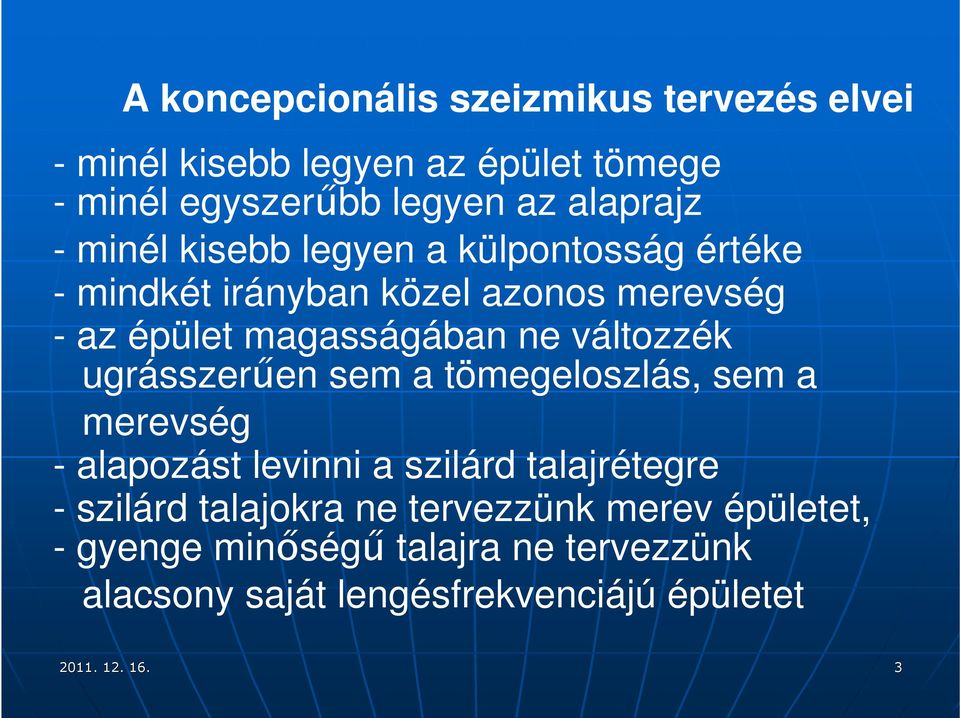

3 A koncepcionális szeizmikus tervezés elvei - minél kisebb legyen az épület tömege - minél egyszerűbb legyen az alaprajz - minél kisebb legyen a külpontosság értéke - mindkét irányban közel azonos merevség - az épület magasságában ne változzék ugrásszerűen sem a tömegeloszlás, sem a merevség - alapozást levinni a szilárd talajrétegre - szilárd talajokra ne tervezzünk merev épületet, - gyenge minőségű talajra ne tervezzünk alacsony saját lengésfrekvenciájú épületet

4 Tervezési gyakorlat - markánsabb keresztmetszeti méretekm - lényegesen erősebb épületmerevítések - alaprajzi elrendezés s szabályos - falazott épület max. 4 szintig - tisztán n vasbetonvázas épületek max. fsz.+5 em. -jómegoldás s a vb. váz+merevv z+merevítőfalrendszer

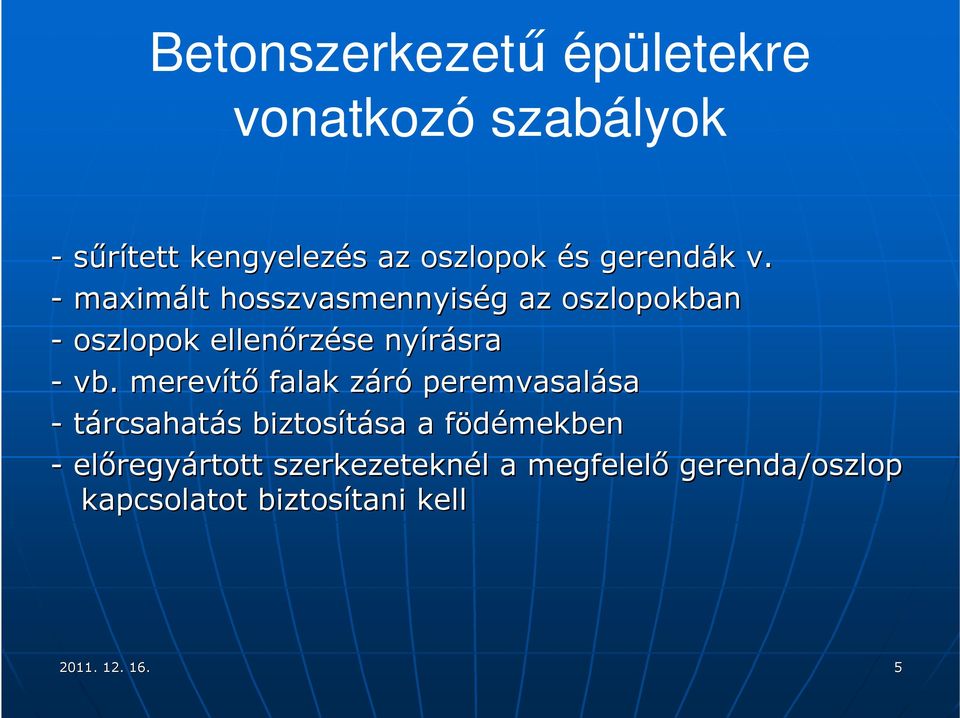

5 Betonszerkezetű épületekre vonatkozó szabályok - sűrített kengyelezés s az oszlopok és s gerendák k v. - maximált hosszvasmennyiség g az oszlopokban - oszlopok ellenőrz rzése nyírásra - vb. merevítő falak záróz peremvasalása -tárcsahatás s biztosítása sa a födémekbenf -előregy regyártott rtott szerkezeteknél l a megfelelő gerenda/oszlop kapcsolatot biztosítani tani kell

6 Gerendák k kritikus tartományainak keresztirány nyú vasalása

7

8

9

10

11 Előre gyártott szerkezetek

12 Alapozás

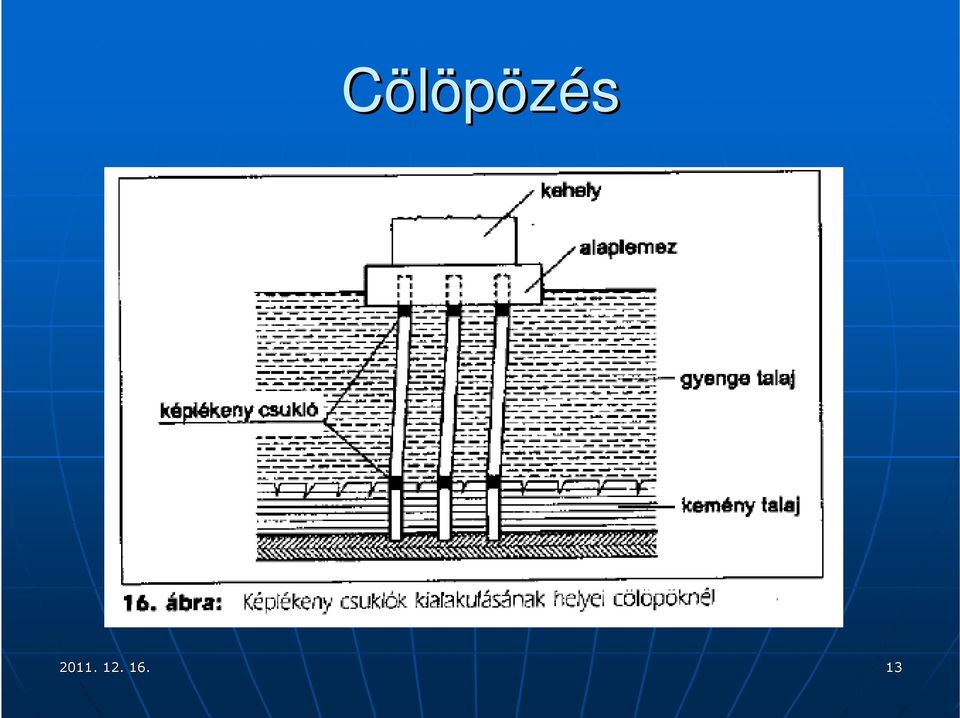

13 Cölöpözés

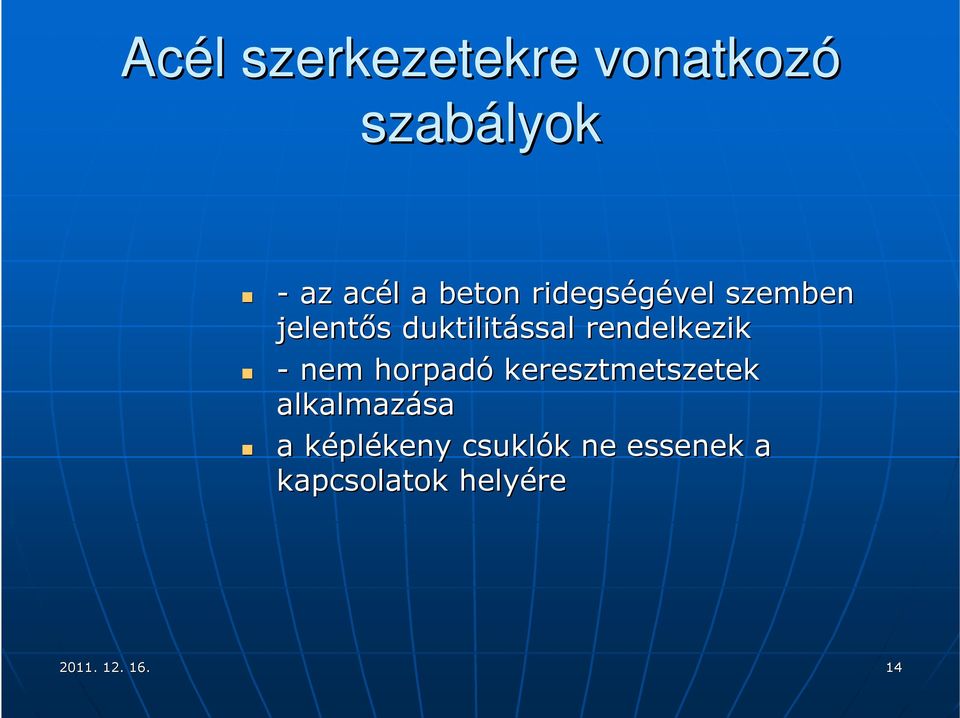

14 Acél l szerkezetekre vonatkozó szabályok -az acél l a beton ridegségével szemben jelentős s duktilitással rendelkezik -nem horpadó keresztmetszetek alkalmazása a képlk plékeny csuklók k ne essenek a kapcsolatok helyére

15 Erős s oszlop-gyenge gerenda tervezési elv

16 Merevítő rendszerek alkalmazása Átlós rudakból kialakított merevítés V, vagy fordított V alakú merevítés Külpontos merevítés

17 Szeizmikus kapcsolóelemek

18 Szeizmikus kapcsolóelemek

19 Képlékeny energiaelnyelő zóna kialakítása

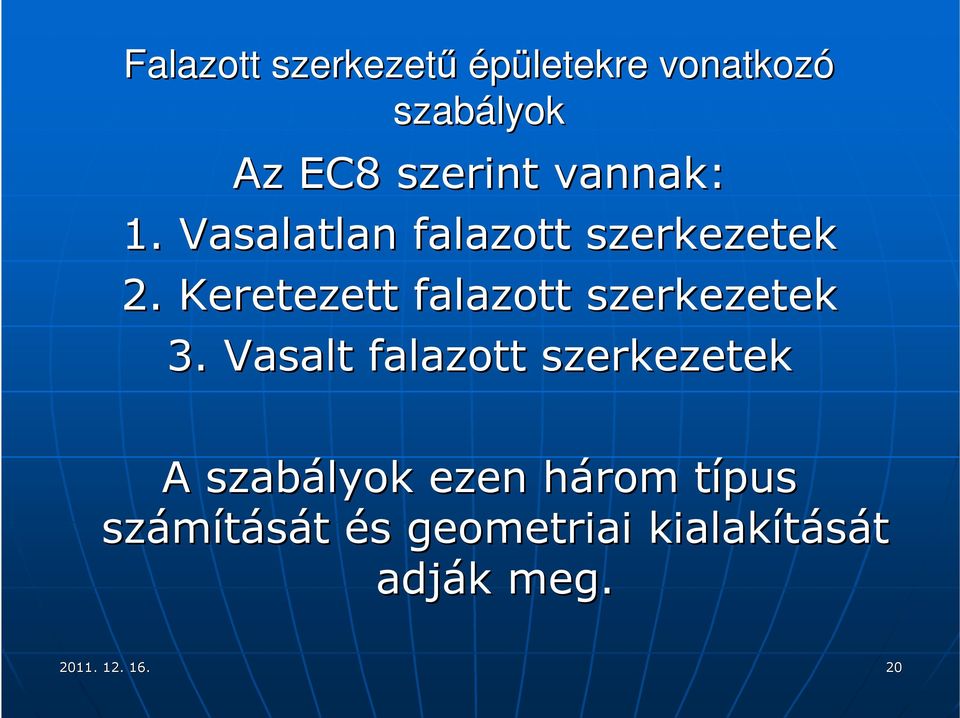

20 Falazott szerkezetű épületekre vonatkozó szabályok Az EC8 szerint vannak: 1. Vasalatlan falazott szerkezetek 2. Keretezett falazott szerkezetek 3. Vasalt falazott szerkezetek A szabályok ezen három h típus t számítását és s geometriai kialakítását adják k meg

21 SZÁMÍTÁSI SI PÉLDP LDÁK

22 1. PÉLDA:Fsz.+2 P emeletes haránt téglafalas t épület, hosszában vasbeton fallal merevítve Forrás Dulácska cska: : FöldrengF ldrengés s elleni védelem v 78. oldal Magyarországon gon 1 típust pusúválaszspektrum Helyszín:Budapest 4. zóna: z agr=0.14g b=0.70 Tervezési talajgyorsulás: s: ag=0.14 =0.14xgx0.70=0.10g0.70=0.10g C típust pusúaltalaj -a v. spektrum Tcért rtéke: ke:tc=0.6 sec A A platóért rtéke pedig Se~0.3g Fontossági kategória 2: g1=1.0 Alkalmazott számítási si módszer: m HSM Terhek számítása sa földrengf ldrengés s esetére az EC8 szerint Épületsúly+hasznos ly+hasznos teher szorzóval valösszesen kn Viselkedési si tényezt nyező: : q=

23

24 A vizsgálat menete: Rezgésid sidő számítása sa keresztirányban Az eltoló-er erő számítása sa keresztirányban Az épület keresztirány nyúellenőrz rzése (itt nem mutatjuk be) Rezgésid sidő számítása sa hosszirányban Az eltoló-er erő számítása sa hosszirányban Az épület hosszirány nyúellenőrz rzése (itt nem mutatjuk be)

25 a) Rezgésid sidő keresztirányban Merevítő elem: 6 db. 0.38x10.0 m-es m falazott fal Az épület merevsége keresztirányban olyan nagy, hogy az épület rezgésideje biztosan kisebb a Tc=0.6 sec értéknél, ezért nem is vizsgáljuk! >>>> Se=0.3g

26 Az eltoló-er erő értéke keresztirányban: A tervezési válaszspektrum v értéke: Sd=Se/q=0.3g/1.5=0.2g Az eltoló-er erő / alapnyíró-er erő értéke: Fb=Sd Sd*m, ahol m=g/g Vagyis Fb=0.2g*G/g=0.2G=0.2*14800kN=2960 kn

27 b) Rezgésid sidő hosszirányban Merevítő elem: egy darab 0.30x4.00 m-es m vasbeton fal. A rezgésid sidőt t kiszámítjuk:

28 A vb. Fal inercianyomatékát t az EC8 szerint 0.5 szorzóval vesszük k számításba: sba: A rezgésid sidő kisebb, mint Tc=0.6 sec így a plató-ért rtékkel kell számolni

29 Se vízszintes rugalmas válaszspektrum értéke C típusú altalajra és To=0.423 sec periódusidőre

30 Az eltoló-er erő értéke hosszirányban: A tervezési válaszspektrum v értéke: Sd=Se/q=0.3g/1.5=0.2g Az eltoló-er erő / alapnyíró-er erő értéke: Fb=Sd Sd*m, ahol m=g/g Vagyis Fb=0.2g*G/g=0.2G=0.2*14800kN=2960 kn Az eltoló-er erő értéke tehát t ugyanakkora kereszt-és hosszirányban is!

31 2. Példa: P acélszerkezet lszerkezetű technológiai épület Consteel-ben

32 Földrengési TK és s tehereset fölvf lvétele

33

34

35 Analízis beáll llításai

36 Földrengésszámítás s pontossága

37 Kihasználts ltság g földrengf ldrengési teherkombináci cióban

38 3. Példa: P vasbeton vázas v épület Axis VM-ben

39 3. Példa: P vasbeton vázas v épület Axis VM-ben Az eljárás s hasonló Szüks kséges az SE1 földrengf ldrengés-vizsgálati modul megléte A számításhoz shoz készk szíteni kell kézi k földrengf ldrengési teherkombináci ciót, amit a rezgéssz sszámítás s futtatásához használunk fel. A rezgésalakok számát t becsléssel ssel adjuk meg, a tömegrészesedési si feltétel tel teljesülésétől l függf ggően pontosítjuk tjuk Ezután n fölvesszf lvesszük k a földrengf ldrengési teheresetet, megadjuk a szüks kséges adatokat, és s elvégezz gezzük k a szerkezet földrengésszámítását. t. Lásd az Axis VM oktatófilmj filmjét

40 Referenciák, források 6.,7., 8., 9. dia: MSZ EN :2008 1: , 12., 13. dia: Dr. Kiss Zoltán, Timár r LászlL szló: : FöldrengF ldrengés-biztos vázszerkezetek 15., 16. dia: Dr. Papp Ferenc: Bevezetés s az Eurocode 8 alapú tervezésbe

41 Köszönöm m a megtisztelő figyelmet
