1 TERVEZÉS FÖLDRENGÉSRE LGM_SE_013_1 se.sze.hu Szilvágyi Zsolt
2 2
3 TÉMAKÖRÖK 3 1. FÖLDRENGÉSEK HATÁSAI 2. FÖLDRENGÉSI HULLÁMOK 3. FÖLDRENGÉSEK JELLEMZŐI 4. DINAMIKAI ALAPOK 5. TALAJDINAMIKA 6. TERVEZÉSI FOLYAMAT 7. EUROCODE 8
4 4 1. Földrengések hatásai -közvetett, közvetlen hatások -méretezés nehézségei -koncepcionális tervezés -Mo. földrengés-veszélyeztetettsége
5 1. BEVEZETÉS 5 Földrengés geotechnikus szemmel Szeizmológia Szerkezetdinamika Talajdinamika Terepi és Laboratóriumi mérések Kiindulás: statikus állapot

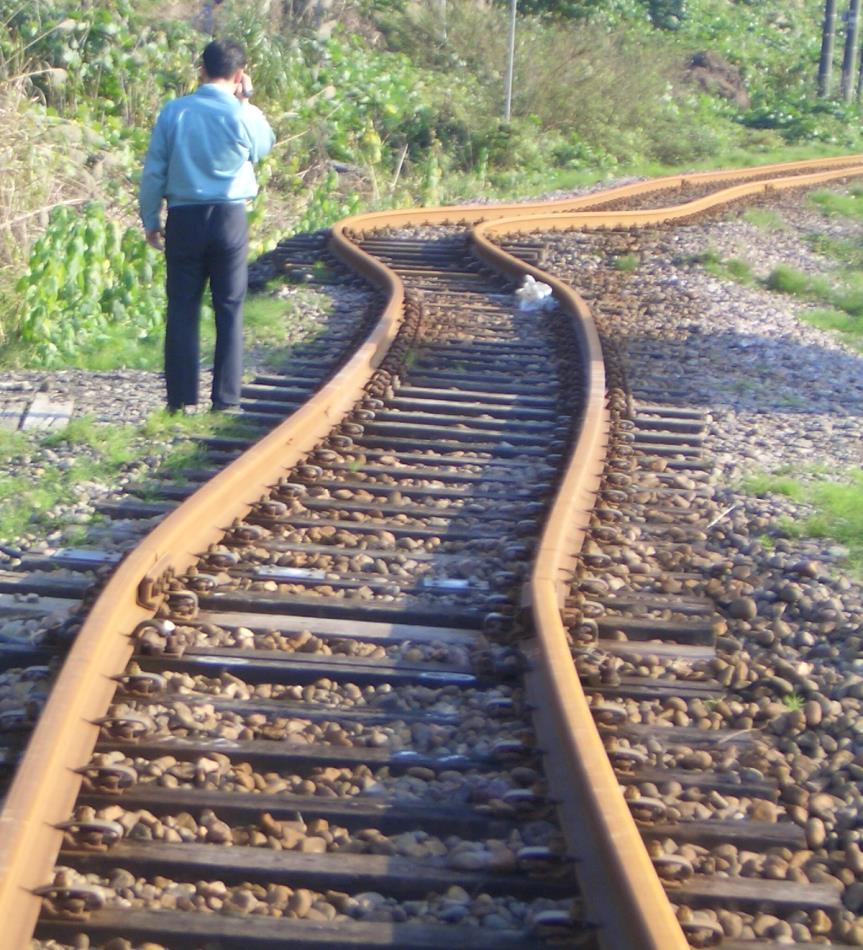

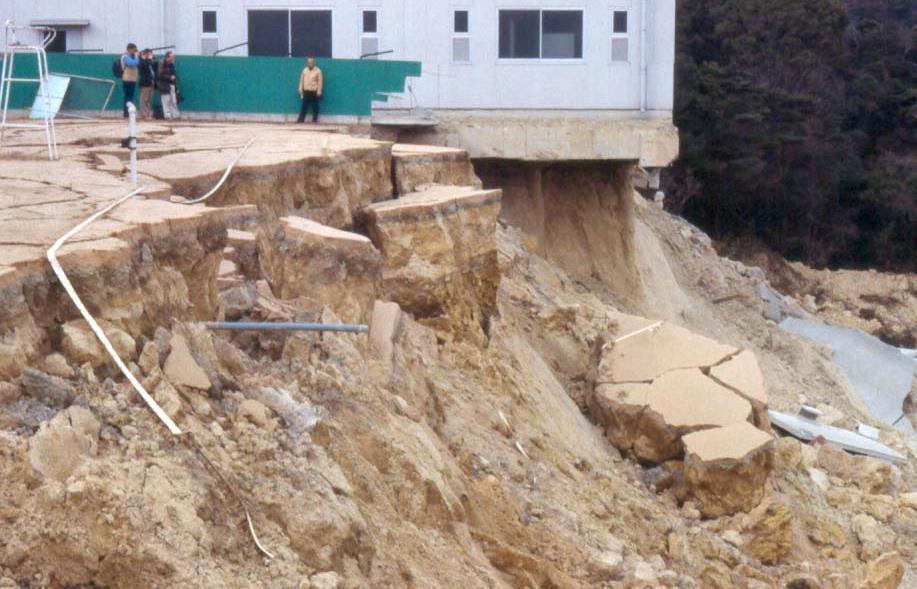

6 Földrengések közvetlen hatásai 6 Talajtörés Felszíni törés (vetődés) Talajrezgés (tömörödés) Megfolyósodás (nyírószilárdság) Földcsuszamlás (vsz. terhek) Szerkezetre közvetített rezgések Támszerkezet, épület, híd, egyéb szerk. károsodása
7 Vető menti elmozdulások 7 jobbos/dextrális vető Csapás balos/szinisztrális vető Dőlésmenti vetők feltolódás/áttolódás tiszta/normál lecsúszás Átlós ferde balos feltolódás ferde balos lecsúszás

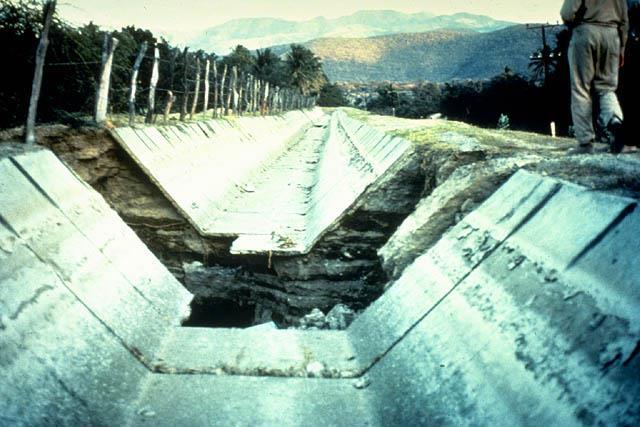

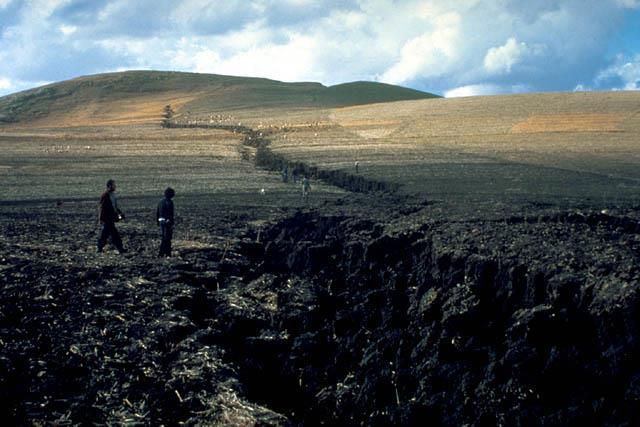

8 8 Vető menti elmozdulások
9 9 Vető menti elmozdulások

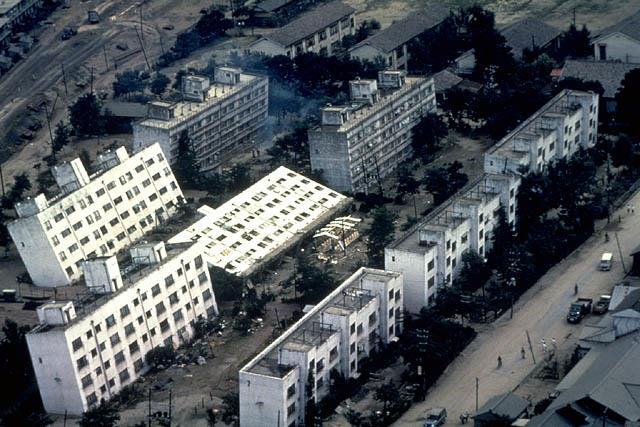

10 Talajfolyósodás 10 Laza, telített homok Ismétlődő terhelés Kis összenyomódás pórusvíznyomás növ. s=s +u Nyírószilárdság s -vel arányos Fedőréteg Eredeti talajfelszín σ 0 σ 0 (a) (b) (c) (a) buzgár (b) alap teherbírás (c) földcsuszamlás
11 Talajfolyósodás 11 (a) (b) (c) (a) buzgárosodás (b) alap teherbírás (c) földcsuszamlás
12 12

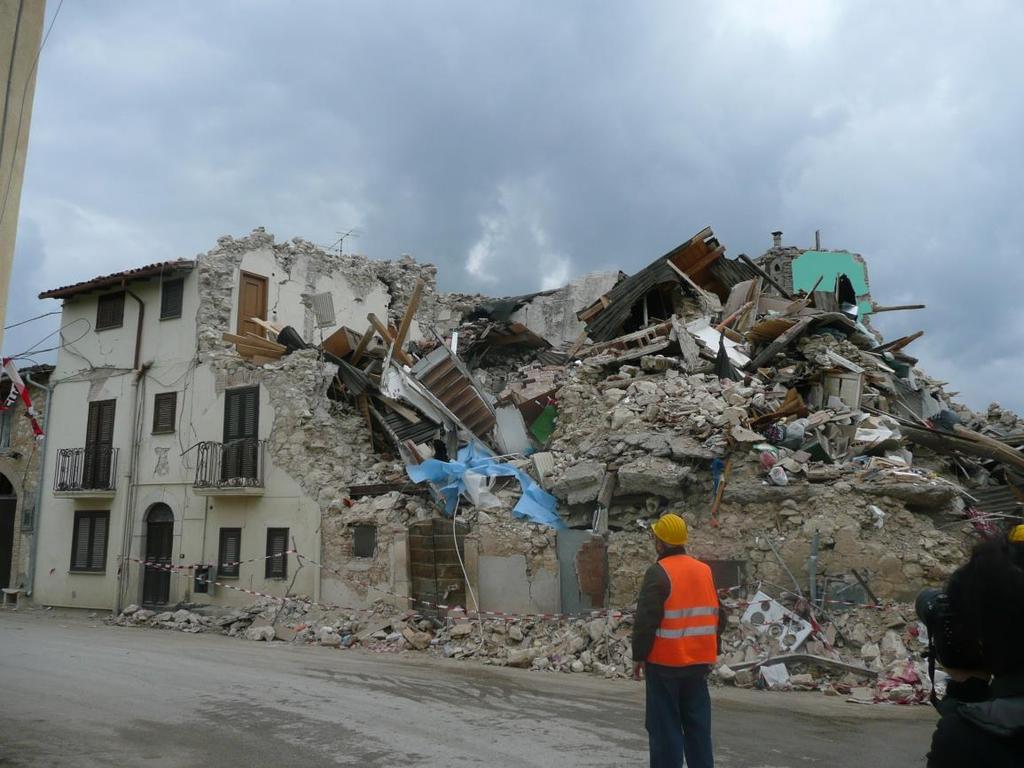

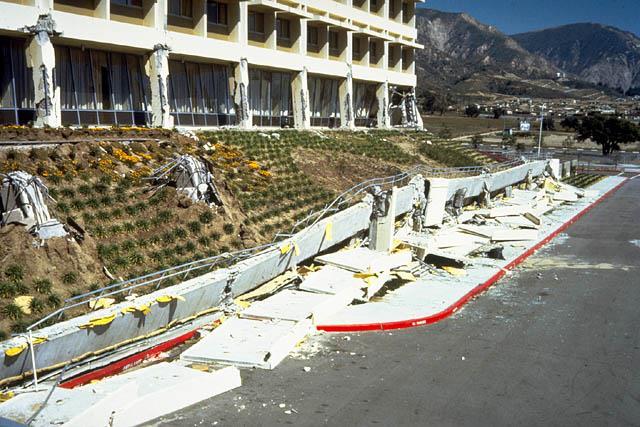

13 Szerkezeti károk 13 Vízszintes merevség/szilárdság (duktilitás)
14 Szerkezeti károk 14 x t x k/2 m c k/2 x g mx mx mx g cx Soil cx x g kx kx mx g 0 P earthquake ( t)
15 Szerkezeti károk 15 Egyszabadságfokú rendszer P sin( ) 0 t x m k/2 c k/2 (a) mx mx g mx cx kx x t x g x m c k/2 földrengés (b) cx kx 0 mx g k/2 P m = a rendszer tömege c = a rendszer csillapítása (dugattyú) k = a rendszer merevsége (rugóállandó) x g = a talaj elmozdulása x = a tömegpont elmozdulása x x = a tömegpont sebessége = a tömegpont gyorsulása P sin( ) = gerjesztő erő 0 t earthquake ( t)

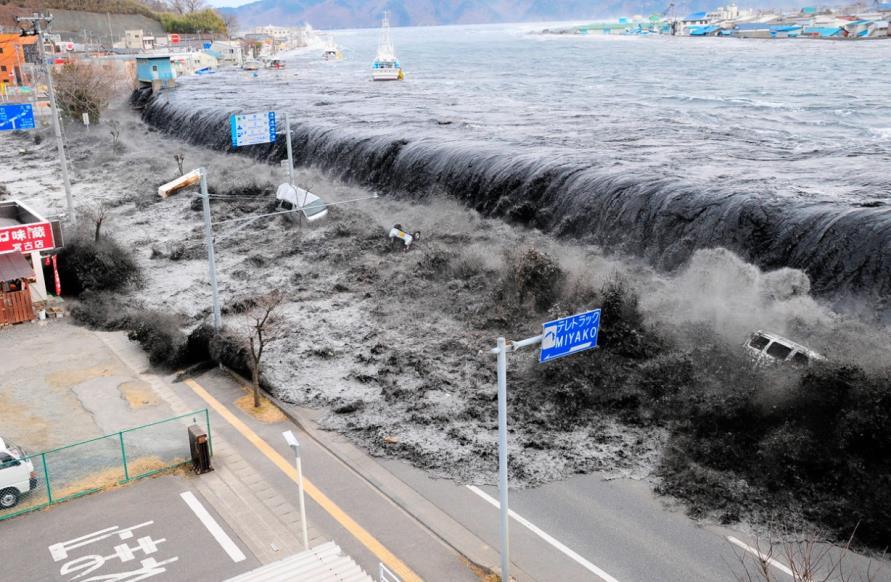

16 Földrengések közvetett hatásai 16 Szökőár (tenger) Áradás (folyók, árvízvédelmi töltések) Tűzvész (vízellátás, gázvezeték) Járványok (vízellátás, közegészségügy) Gazdasági hanyatlás (rendfenntartás, infrastruktúra)
17 Földrengésre való méretezés nehézségei 17 Földrengésteher összetett, valószínűségi elven meghatározható, rövid idejű, de nagy igv. Múltbéli események elemzése aktív területek tapasztalatai Gazdaságosság (új épületek, szerkezetek tervezése, meglévő épületek, szerkezetek értékelése)
18 Földrengésbiztos építés általános céljai 18 Gyakori kis rengés Nem tartószerk. elemek se károsodjanak Alkalmankénti mérsékelt rengés Tartószerk. ne károsodjon, nem tartószerk. elemek minimálisan Ritka, nagy erejű rengés Összeomlás, súlyos szerkezeti kár ne legyen
19 Koncepcionális tervezési szempontok 19 Kisebb tömeg kisebb teher Egyszerűség Szimmetria Alaprajzi szabályosság Magasság menti szabályosság Tömeg (m), merevség (k), szilárdság (f y ), duktilitás (m) egyenletes és folytonos Nagy fesztáv, nagy konzol kerülendő
20 Koncepcionális tervezési szempontok 20 Nem szerkezeti elemek: elválasztva vagy méretezve Képlékeny keresztmetszetek tervezése Többszörös védelem Épületmerevség és szilárdság összhangban az alapozás merevségével, szilárdságával
21 Többlet tömeg 21 Megnövelt merevség Alapozás?! Csökkentett merevség
22 22
23 23 Alaprajzi szabályosság, egyszerűség
24 Alaprajzi szabályosság, egyszerűség 24 Csavarás okozta károk
25 25

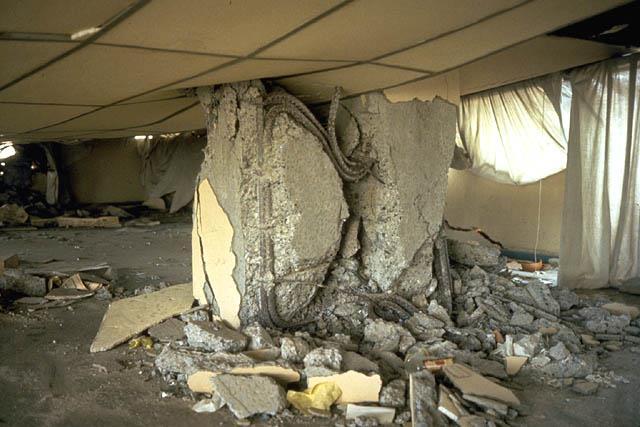

26 26 Tömeg, merevség, szilárdság, duktilitás legyen folytonos és egyenletes
27 27 Alapozás és szerkezet összhangja

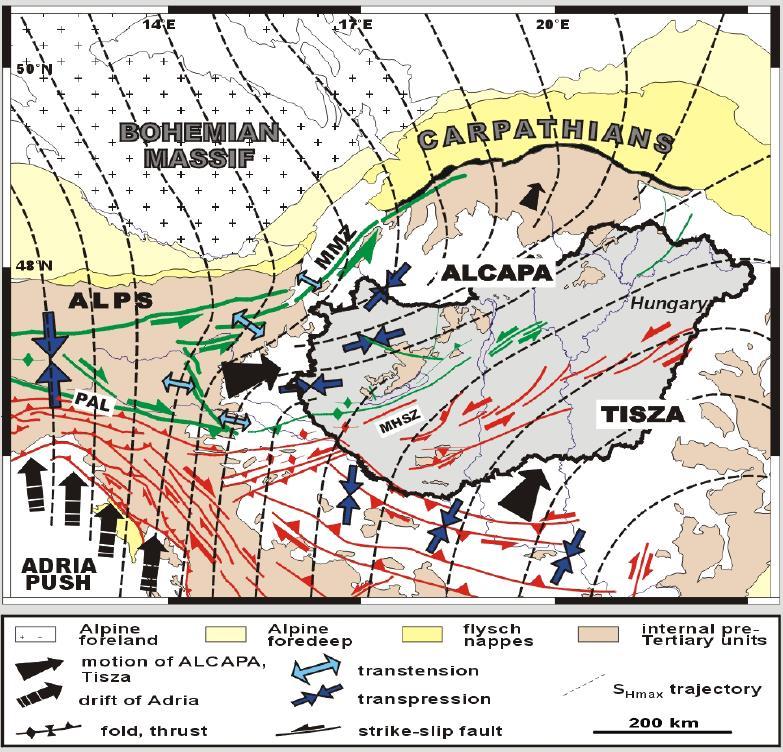

28 Magyarország földrengés-veszélyeztetettsége 28 Tóth et al. (2002)
29 Magyarország földrengés-veszélyeztetettsége 29 Tóth et al. (2002)
30 30 Magyarország földrengés-veszélyeztetettsége
31 31
32 32 Tóth et al. (2002)
33 33
34 Mérsékelten erős földrengések 34 Agadir, Morocco, Pulumur Region, Turkey Mineral, Virginia, USA Skopje, Macedonia, Yug., Managua, Nicaragua L Aquila, Italy San Fernando, Calif., USA Spitak, Armenia Haiti Vracea, Romania
35 35 Agadir 5.7 <15 sec All images are copyright Yannick Beunard
36 Valószínűségek (1 in 100yrs) (1in 100yrs)

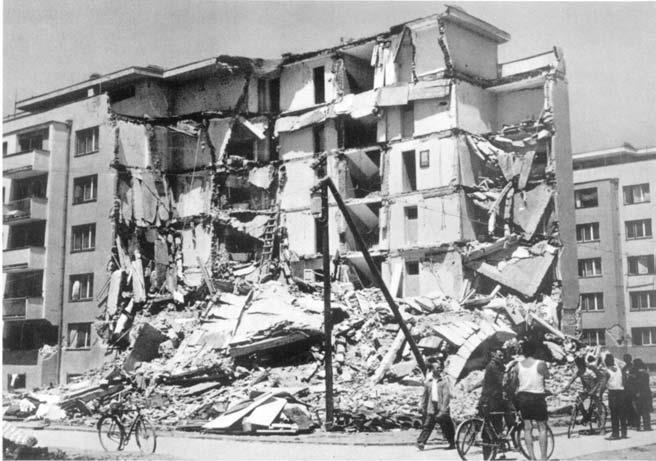

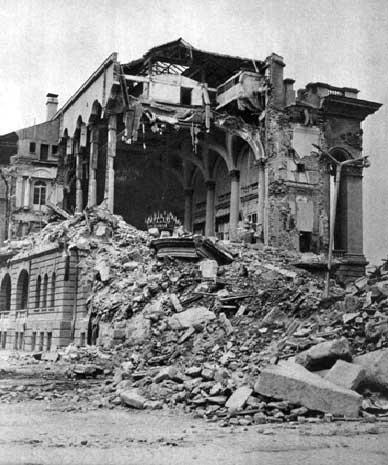

37 Skopje g 37
38 38
39 39 Managua, 6.2
40 40 Megfelelő tervezés
41 Földrengési hatás 41 A talajmozgás összetevőkre bontása Földrengési adatsor Referencia helyek = Forrás Út Helyszín Építési helyszínek 4 Alapkőzet Talajrétegek 2 3 Út 1 Forrás
