Rendkívüli terhek és hatáskombinációk az Eurocode-ban

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Rendkívüli terhek és hatáskombinációk az Eurocode-ban"

Átírás

1 Rendkívüli terhek és hatáskombinációk az Eurocode-ban dr. Visnovitz György BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

2 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

3 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

4 A tartószerkezeti méretezés alapelemei (modellezés, MSZ EN 1990) BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

5 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

6 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

7 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

8 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

9 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

10 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

11 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

12 Mi okozhat rendkívüli hatást? tűz víz föld levegő hó ütközés BME Szilárdságtani és Tartószerkezeti Tanszék gázrobbanás porrobbanás építés közbeni helyzetek Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

13 Az ember Előre nem látható és tervezhető véletlenek BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

14 A tűzhatás mint rendkívüli teher BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

15 MSZ EN :2005 Rendkívüli hatás, de speciális, mert: - a tűz időtartama alatt: közvetett hatás (hőmérsékletváltozás, hőmérsékletkülönbség) - a tűz eloltását követően: semmilyen hatás (de a szerkezeti ellenállás csökkent) BME Szilárdságtani és Tartószerkezeti Tanszék Adatok jellemzően az anyagszabványok második füzetében. (MSZ EN , MSZ EN stb) Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

16 A hóteher, mint rendkívüli teher BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

17 A rendkívüli hóteher MSZ EN BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

18 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

19 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

20 A szél mint rendkívüli teher BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

21 Az EC0 szerint a szél lehet rendkívüli hatás is. de: Magyarországon rendkívüli szélhatással nem kell számolni! A szél mint rendkívüli teher BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

22 A víz mint rendkívüli teher Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

23 Az EC0 nemigen foglalkozik a víz okozta hatásokkal. Magyarországon az MSZ EN tartalmaz adatokat, de nem mint rendkívüli teher. A víz, mint rendkívüli teher Pedig lenne mi ellen védekezni: árvíz, völgyzárógátak, sárlavina, vörösiszap, BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

24 Építés közbeni rendkívüli terhek és hatások BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

25 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

26 Építés közbeni rendkívüli terhek és hatások MSZ EN építési járművek daruk okozta ütközés berendezések, építőanyagok leesése ideiglenes támaszok tönkremenete dinamikus tényező: 2,0 Az emberi balesetek okozta ütközési hatás is rendkívüli tehernek minősül, ennek értéke: elesés jellegű balesetnél 2,5 kn erő egy 200 x 200 mm-es felületen lezuhanás esetén 6,0 kn erő egy 300 x 300 mm-es felületen. BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

27 Ütközésből és robbanásból származó rendkívüli hatások MSZ EN BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

28 Ütközésből és robbanásból származó rendkívüli hatások Vizsgálati kategóriák Kategóriába sorolás a következmények függvényében Kategória A hatás következménye Figyelembevétel módja 1 korlátozott A hatás külön figyelembe vételére nincs szükség 2 közepes 3 súlyos A szerkezet sajátosságainak függvényében: Egyszerűsített vizsgálat egyenértékű helyettesítő statikus hatással Tapasztalatokon alapuló tervezési/konstrukciós szabályok alkalmazása Részletes dinamikus vizsgálat, nem lineáris modellek használata, teher és szerkezet kölcsönhatásának figyelembe vétele BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

29 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

30 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

31 Az ütközési erő helye és jellemzői függőleges szerkezeteken F F d,x F d,y h Ütközési erő eredőjének magassága az út szintje fölött h (m) Személygépkocsi: 0,50 Teherautó: 1,25 Villás targonca: 0,75 BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

32 A forgalom jellemzője Jármű típusa Vízszintes ütközési erő nagysága a kijelölt haladási irányban a kijelölt haladási irányra merőlegesen F d,x (kn) F d,y (kn) országút teherautó lakott terület Teherautó, busz épület udvara csak személygépkocsi teherautók parkoló csak személygépkocsi raktárak villás targonca 5x tömeg - Az F d,x és F d,y Az egyenértékű statikus teher értéke függőleges szerkezeteken BME Szilárdságtani és Tartószerkezeti Tanszék erőket nem kell egyidejűleg figyelembe venni. Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

33 Az egyenértékű statikus teher helye és értéke vízszintes szerkezeteken h F r 1,0 0,0 F a) b1) F = 0,5 r F d,x h 4,7 6,0 h (m) F 10 º b2) Födém,felüljáró Járműforgalom haladási iránya Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások h Az r tényező értéke BME Szilárdságtani és Tartószerkezeti Tanszék 33

34 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

35 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

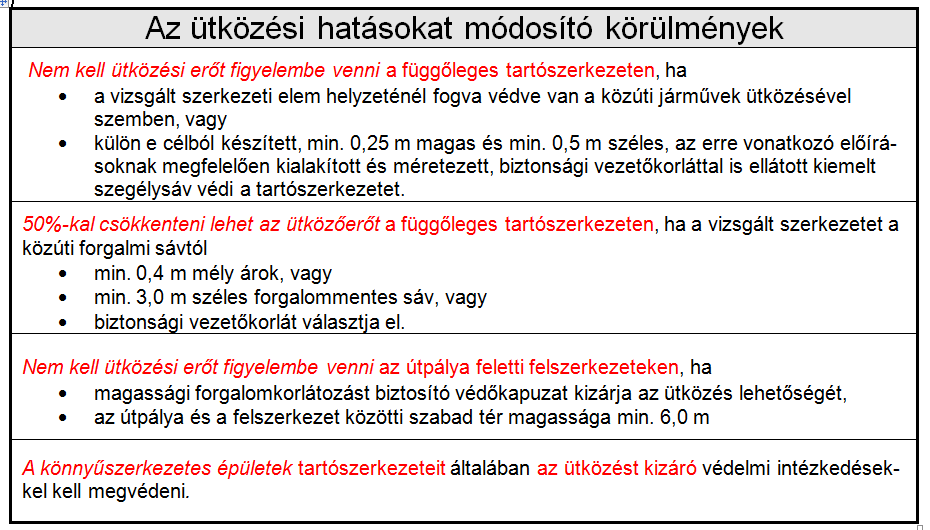

36 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

37 ROBBANÁSBÓL SZÁRMAZÓ TERHEK EGYSZERŰSITETT MÓDSZER Minden kulcsfontosságú elem és azok csomópontjai egy fiktív statikus nyomásra méretezendők, amely minden irányban működhet: p d = 20 kn/m 2 E hatással együtt kezelendők mindazon terhek, amelyek a vizsgált elemre reakcióként az ugyanilyen nyomásnak kitett csatlakozó épületelemekről adódnak át. BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

38 RÉSZLETESEBB MÓDSZER b) Belső téri gázrobbanásból a kulcsfontosságú elemekre számításba veendő egyenértékű statikus nyomás két érték közül a nagyobbik: 3 pv pd max 2 0,05 A 3 pv / 2 0,04 /( Av / V ) v /V 0,15 A fenti összefüggésekben p v a hasadó-felület tönkremeneteléhez tartozó egyenletesen megoszló statikus nyomás, ahol p v 2 kn/m 2 A v a hasadó felületek nagysága m 2 -ben; V a helyiség térfogata m 3 - ben, amely nem lehet nagyobb 1000 m 3 -nél. BME Szilárdságtani és Tartószerkezeti Tanszék A p d robbanási nyomás egyidejűleg hat a vizsgált helyiség összes körülvevő felületére. Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

39 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

40 A progresszív összeomlás és az ellene való védekezés lehetőségei Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

41 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

42 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

43 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

44 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

45 Mi számít helyi tönkremenetelnek? BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

46 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

47 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

48 Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások

49 .és még vonatütközésről, hajó ütközésről nem is beszéltünk.. BME Szilárdságtani és Tartószerkezeti Tanszék Rekonstrukciós szakmérnöki tanfolyam Terhek és hatások
