Tartószerkezetek tervezése tűzhatásra - az Eurocode szerint

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Tartószerkezetek tervezése tűzhatásra - az Eurocode szerint"

Átírás

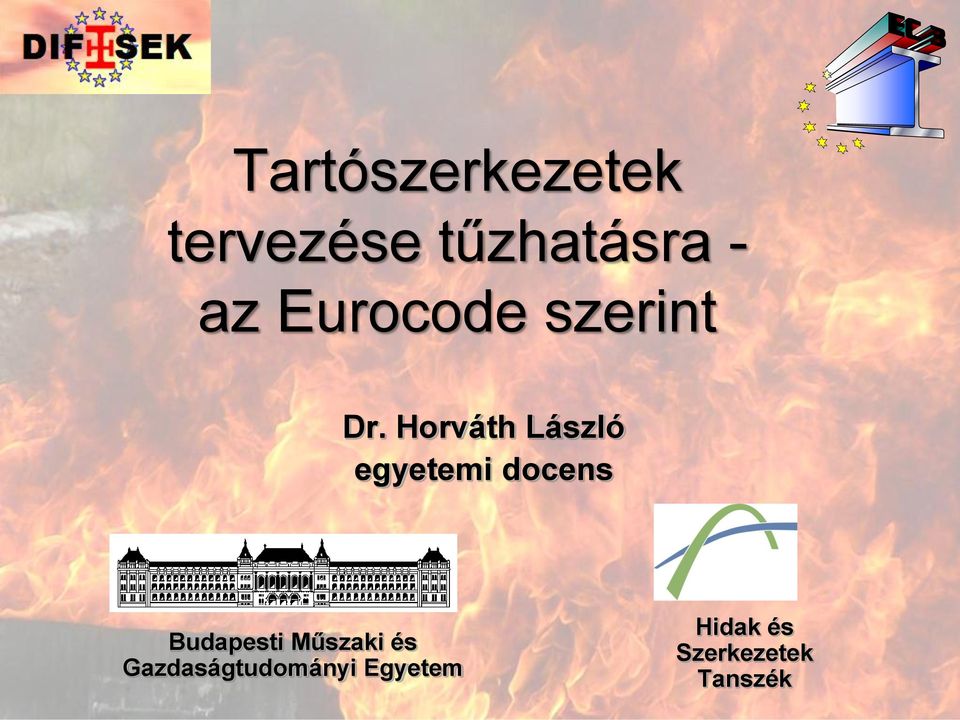

1 Tartószerkezetek tervezése tűzhatásra - az Eurocode szerint Dr. Horváth László egyetemi docens Budapesti Műszaki és Gazdaságtudományi Egyetem Hidak és Szerkezetek Tanszék

2 Tartalom Mire ad választ az Eurocode? Hagyományos tűzvédelmi tervezés Tartószerkezetek viselkedése tűzhatás alatt Eurocode szerinti méretezés módjai Tűzhatás számítása 2

3 Eurocode Tartószerkezetek Passzív tűzvédelem Egyes tűzállósági teljesítmény jellemzők Számítással történő meghatározására 3

4 Eurocode szerint számítható tűzállósági határértékek Szigetelés Teherhordó képesség Integritás TŰZÁLLÓSÁGI TELJESÍTMÉNY JELLEMZŐK 4

5 Hagyományos tűzvédelmi tervezés Tűzállósági határérték követelmény T M (perc) Tűzállósági határérték teljesítmény T H (perc) Előírt tűzállósági idő a szabályzatból ETA, ÉME, TMI minősítés alapján 5

6 Minősítés laborvizsgálat alapján Teher Szerkezeti kialakítás ISO834 tűz Támaszköz, statikai váz Épületből kiemelt elem vizsgálata A minősítés erre az esetre szól. És ha ettől eltérően akarjuk alkalmazni? 6

7 Minősítés alkalmazása MSZ EN pontja: A kísérleti eredmények közvetlenül, laborvizsgálat nélkül alkalmazhatóak ugyanolyan födém- vagy tetőszerkezetre, ha az alábbi korlátokat betartották: a., Szerkezeti elem vonatkozásában: a legnagyobb nyomatékok és nyíróerők, ugyanazon az alapon számítva, mint a kísérletnél alkalmazott teher, ne haladják meg a kísérletnél elért értékeket. q minősítő L > L minősítő L minősítő q > q minősítő 7

8 Eurocode szerinti méretezés OTSZ-ből: Tűzállósági határérték követelmény T M Eurocode szerinti számítással:tűzállósági határérték teljesítmény T H Nincs minősítési dokumentum A ténylegesen létesülő szerkezet viselkedését tekintetbe kívánjuk venni, pl. többtámaszú gerendák, keretszerkezet előnyös teherbírása A hagyományostól eltérő kialakítású az épület 8

9 Tartószerkezeti Eurocode-ok MSZ EN Tervezés alapjai MSZ EN Szerkezeteket érő hatások MSZ EN Beton- vasbeton szerkezetek MSZ EN Acélszerkezetek MSZ EN Együttdolgozó szerkezetek MSZ EN Faszerkezetek MSZ EN Falazott szerkezetek MSZ EN Alumínium szerkezetek Tervezés tűzhatásra: mindegyikben az -1-2 fejezet tartalmazza 9

10 Tartószerkezet méretezése EC 1 Méretezés tűzhatásra Szerkezet méretezése normál hőmérsékleten statikus tervező Szerkezeti anyagok és -méretek meghatározása 10

11 Tűzhatásnak kitett tartószerkezetek viselkedése 11

12 Tűzhatásnak kitett tartószerkezetek viselkedése 12

13 EC Tűzfolyamatok gázhőmérséklet alakulása a tűzszakaszban névleges tűzhatásgörbék ISO 834 szabványos Gázhőmérséklet ( C) Szénhidrogéntűz paraméteres tűzhatásgörbe a tűzszakasz termikus paramétereit és a tűzhatást egyszerűsített módon tekintetbe veszi Szabványos tűz Külső tűz Tipikus paraméteres tűzgörbe ajánlást ad lokális tűzhatás figyelembevételére Idő (sec) 13

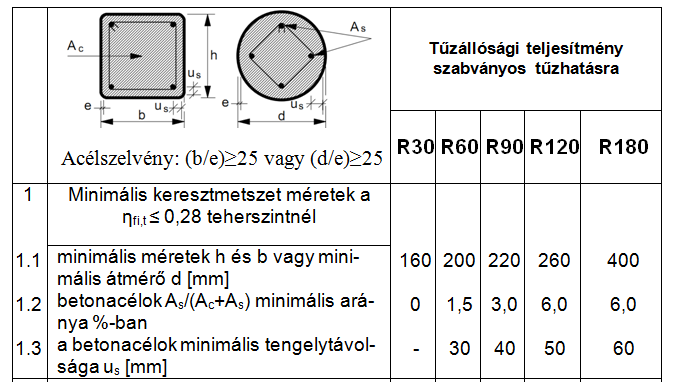

14 Táblázatos módszer EC EC EC Alkalmazható: beton, vasbeton, együttdolgozó acél- és beton, falazatok 14

15 Táblázatos módszer EC EC Födémeknél: REI követelmény! 15

16 Táblázatos módszer EC EC EC Minimális geometriai méretek Betonfedés Betonacélok mennyisége Teherszint, kihajlási adatok, alkalmazási feltételek ellenőrzése Csak szabványos tűzhatásgörbe esetén alkalmazható! 16

17 Táblázatos módszer EC EC EC Alkalmazható: előtervezés, közelítő ellenőrzés könnyű használat Nem ajánlott: végleges, részletes tervezés gazdaságosság! 17

18 Tűzhatásnak kitett tartószerkezetek viselkedése 18

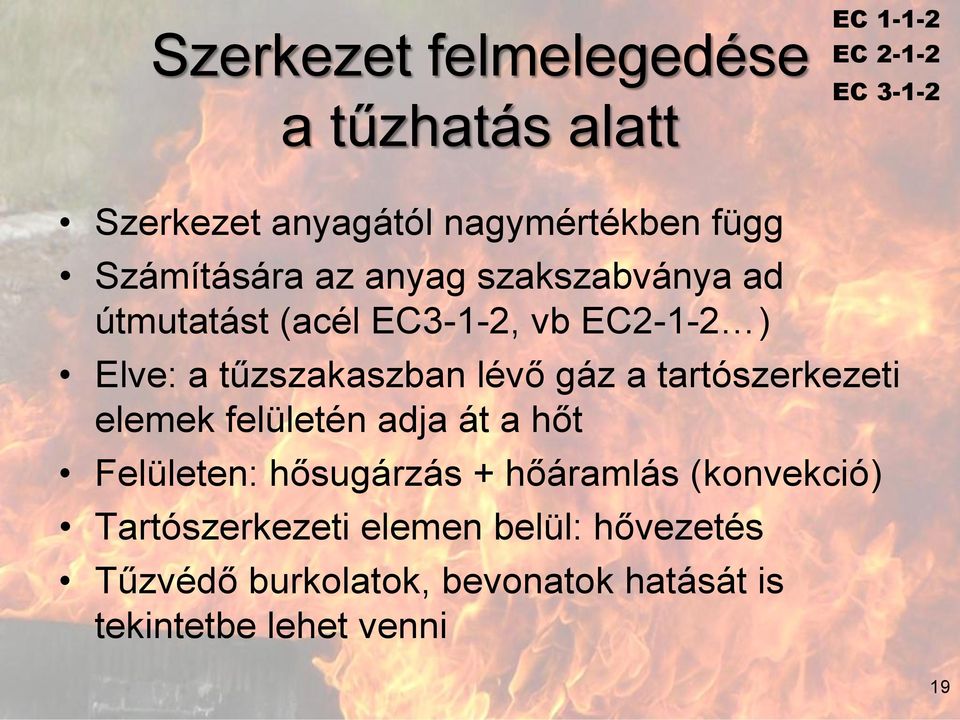

19 Szerkezet felmelegedése a tűzhatás alatt EC EC EC Szerkezet anyagától nagymértékben függ Számítására az anyag szakszabványa ad útmutatást (acél EC3-1-2, vb EC2-1-2 ) Elve: a tűzszakaszban lévő gáz a tartószerkezeti elemek felületén adja át a hőt Felületen: hősugárzás + hőáramlás (konvekció) Tartószerkezeti elemen belül: hővezetés Tűzvédő burkolatok, bevonatok hatását is tekintetbe lehet venni 19

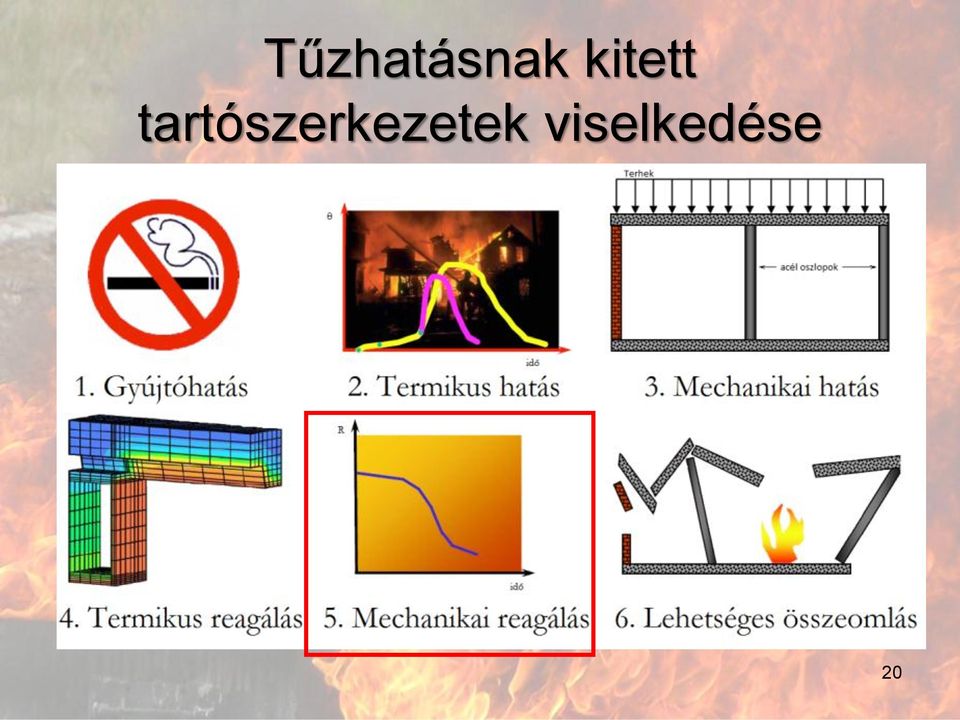

20 Tűzhatásnak kitett tartószerkezetek viselkedése 20

21 Az acél és beton szilárdságának és merevségének csökkenése hőhatásra EC EC az eredeti értéke %-ában Rugalmassági modulus S Egyezményes folyáshatár S (2% alakváltozásnál) Hőmérséklet ( C) 21

22 Tűzhatásnak kitett tartószerkezetek viselkedése 22

23 Tartószerkezet méretezése EC 1 Méretezés tűzhatásra Szerkezet méretezése normál hőmérsékleten statikus tervező Szerkezeti anyagok és -méretek meghatározása 23

24 Szerkezet állékonyságának igazolási elve tűzhatás esetén EC E fi,d R fi,d,t t fi,req t fi,d t fi,req 24

25 Eurocode szerinti méretezés OTSZ-ből: Tűzállósági határérték követelmény T M Eurocode szerinti számítással:tűzállósági határérték teljesítmény T H Szerkezeti elemek vizsgálata egyenként 25

26 Szerkezeti elemek egyenkénti vizsgálata A szerkezettől elkülönítve, abból kiemelve Mintha tűzkísérletet végeznék rajta! Teljes párhuzam a laborkísérlettel, ha szabványos tűzhatásgörbét használunk! 26

27 Szerkezeti elemek egyenkénti vizsgálata Szabványos tűzgörbe esetén A magasság mentén változó hőmérséklet hatását számítani kell Hosszirányú hőtágulás hatásait nem kell figyelembe venni A peremfeltételek változatlanok maradnak a tűzhatás alatt 27

28 Szerkezeti elemek ellenállása tűzhatás esetén EC EC EC Szerkezet anyagának megfelelő szabvány alapján, anyagtól függően más eljárásokkal Fa: a beégéssel csökkentett méretek alapján Hatékony keresztmetszet Beégési mélység eredeti keresztmetszet Teherbírás a hatékony keresztmetszet alapján A károsodott réteget elhagyjuk Beton: a felmelegedett külső réteg elhagyásával 28

29 Szerkezeti elemek ellenállása tűzhatás esetén EC EC EC Acél: a szerkezeti elem ellenállásának (teherbírásának) csökkentése a hőhatás miatt lecsökkenő folyáshatár figyelembevételével 29

30 Szerkezeti elemek ellenállása tűzhatás esetén EC EC EC Méretezés lépései: a normál hőmérsékleten való méretezésen alapulnak hivatkozik ezekre a szabványokra, alkalmazni kell a többi EC-t is (EC2-1-1; EC3-1-1.) részletes statikai és méretezési ismereteket igényel -> statikus szaktervező bevonása! 30

31 Acélszerkezetű elemek szilárdsági méretezése tűzhatásra Húzott rúd: - Hajlított gerenda: k k y M y NRd M 0 Rd N M Rd,, fi Rd,, fi NEd, fi M. fi M. ahol: k y, hőmérséklettől függő csökkentő tényező EC fi M 0 Ha NINCS stabilitási veszély (kihajlás, kifordulás ) Ellenőrzés megadott hőmérsékleten Vagy: legnagyobb megengedhető hőmérséklet megállapítása -> kritikus hőmérséklet, ami FÜGG A TERHELÉSTŐL (kihasználtságtól)!!! 31

32 Acélszerkezetű elem stabilitási méretezése tűzhatásra EC Nyomott oszlop kihajlása: N b,rd,, fi fi A k y f y M. fi fi speciális képletek, részletes statikai ismeretek szükségesek! Nem állapítható meg egyszerűen a kritikus hőmérséklet!!! 32

33 Szerkezet részének vizsgálata Hőtágulás hatását tekintetbe kell venni! Termikus hatásokat névleges tűzhatásgörbe VAGY tűzmodell alapján kell számítani. 33

34 Teljes szerkezet vizsgálata Termikus hatásokat NEM a névleges tűzhatásgörbe alapján, hanem fejlett tűzmodell (szimuláció) alapján kell számítani. 34

35 Tűzfolyamat modellezése A bemeneti adatok felvétele nagy szakértelmet igényel A peremfeltételeket nagy gondossággal kell elemezni A modellt és a módszert validálni kell lehetőség szerint kísérleti vagy esetleg más számítási módszerrel meghatározott eredményekhez! A szerkezeti elemek hőmérséklete csak közbülső eredmény, ennek alapján a tartószerkezet viselkedését elemezni kell csak a hőmérséklet-eloszlás alapján nem állapítható meg a szerkezet állékonysága! 35

36 Összefoglalás Az Eurocode szabványsorozat alapján a tartószerkezetek tűzállósági teljesítményének R (födémeknél REI) jellemzői számíthatók. A módszerek alkalmazása széleskörű statikai és tartószerkezeti ismereteket igényel. A tervezés folyamatában a tűzvédelmi tervező és a statikus szaktervező szoros együttműködése tehát szükségszerű! Kerete pl: Mérnöki Kamara Tűzvédelmi Tagozata és Tartószerkezeti Tagozata közötti együttműködési megállapodás 36

37 37
