1 Kompozit szerkezetek és acélszerkezetek tűzvédelme Lindab acél könnyűszerkezetek tűzállósága Kotormán István, Lindab Kft.

2 A Lindabról röviden Nemzetközi cégcsoport, amely könnyű acéllemez termékeket és rendszereket fejleszt, gyárt és értékesít Három üzletág: Ventiláció, Profil (Komponens), Building Systems Anyacég alapítva: 1959, Grevie, Båstad (Dél-Svédország) Lindab Kft., Biatorbágy: 1992 Közép-Kelet-Európai régió központja Cégfilozófia: kiváló minőségű termékek, magas szintű szolgáltatások, vevőközpontúság, építés-szerelés egyszerűsítése, rend és tisztaság

3 Lindab Profil termékek, termékcsoportok A könnyűszerkezetes építés elemei Ereszcsatorna Tetőfedő és falburkolati termékek: - trapéz- és sinuslemezek - cserepeslemezek - síklemezek - falkazetták - szendvicspanelok Teherhordó profilok (Z/C/U), tartószerkezeti elemek Komplett rendszerek, alkalmazások Felhasználási területek 1. Lakóépületek 2. Középületek Ipari csarnokok 1. 3.

falkazetták - szendvicspanelok Teherhordó profilok (Z/C/U), tartószerkezeti elemek Komplett

4 Lindab acél könnyűszerkezetek tűzállósága 1. Az acél mint építőanyag viselkedése tűz esetén 2. Tűzállósági követelmények és igazolások (OTSZ, EN szabványok, minősítések ) 3. Konkrét alkalmazások a gyakorlatban 4. Lindab szolgáltatások

Tűzállósági követelmények és igazolások (OTSZ, EN

5 1. Az acél mint építőanyag viselkedése tűz esetén

6 Az acél mint építőanyag Előnyös tulajdonságok: Magas szakítószilárdság, folyáshatár tartószerkezetek Szívósság, alakíthatóság feldolgozó ipar Fejlett gyártástechnológiák egyenletes tulajdonságok Vízzáróság tetőfedések, burkolatok Kedvezőtlen tulajdonságok és megoldások a javítására: Fáradt illetve rideg törés veszélye ötvözők használata Korrózió veszélye felületvédelem (festés, tűzihorganyzás) Magas hő- és hangvezető képesség ép.szerk. megoldások Magas hőmérsékleten, pl. tűzteher esetén romló tulajdonságok

tulajdonságok és megoldások a javítására: Fáradt illetve rideg törés veszélye ötvözők használata Korrózió veszélye

7 Szerkezeti acél viselkedése tűz esetén Tűzhatás: hőmérséklet emelkedése Eurocode tűzgörbék ( tehermodell ): szabványos: (ISO834) Acél (szilárdsági, termikus) anyagjellemzői változnak ( anyagmodell ) 841,8 738,6 Hőátadás az acél felületen = hővezetés + hősugárzás Kritikus hőmérséklet: elérése teherbírási határállapot értéke függ: Keresztmetszet alakja (U/A szelvénytényező) Védelem (burkolat, festék stb.) Igénybevételek (feszültségszint) Gázhőmérséklet ( C) min 30min Szénhidrogéntűz Szabványos tűz Külső tűz Tipikus paraméteres tűzgörbe Idő (sec) EC3: redukciós (csökkentő) tényező értéke: ~ fok körül

függ: Keresztmetszet alakja (U/A szelvénytényező) Védelem (burkolat, festék stb.

8 2. Tűzállósági követelmények és igazolások (OTSZ, EN szabványok, minősítések )

9 Tűzállósági követelmények: OTSZ 28/2011. (IX.6.) BM rendelet 2/2002 (I.23.) BM rendelet / MSZ 595 9/2008. (II.22.) ÖTM rendelet ( ~300 oldalnyi paragrafus melléklettel ) Építmények besorolása: 5 tűzveszélyességi osztály (A-E) 5 tűzveszélyességi osztály (A-E) 5 tűzállósági fokozat (I-V.) 5 tűzállósági fokozat (I-V.) Építési anyagok, épületszerkezetek: Építőanyagok éghetősége Építőanyagok, építési termékek tűzvédelmi osztályai MSZ EN szerint (nem éghető, neh./köz. éghető) (A1-A2-B-C-D-E-F; és s d értékek) Tűzállósági határérték Épületszerkezetek tűzállósági teljesítményei MSZ EN szerint, finomított osztályozás (T H =0,2-0,25-0,50-1,0h stb.) (pl. R15, RE30, REI60, REI-M120 stb.) Táblázatba foglalt értékek megadva laborteszttel vagy Eurocode számítással Tetőfedés tűzterjedési fokozata Tetők és tetőhéjalások külső tűzzel szembeni teljesítményének oszt. MSZ EN szerint (pl. tűzterjedés nélküli ) pl. B roof (t1), F roof (t1)

) 5 tűzállósági fokozat (I-V.) Építési anyagok, épületszerkezetek: Építőanyagok éghetősége Építőanyagok, építési termékek tűzvédelmi osztályai MSZ EN 13501-1 szerint (nem éghető, neh./köz.

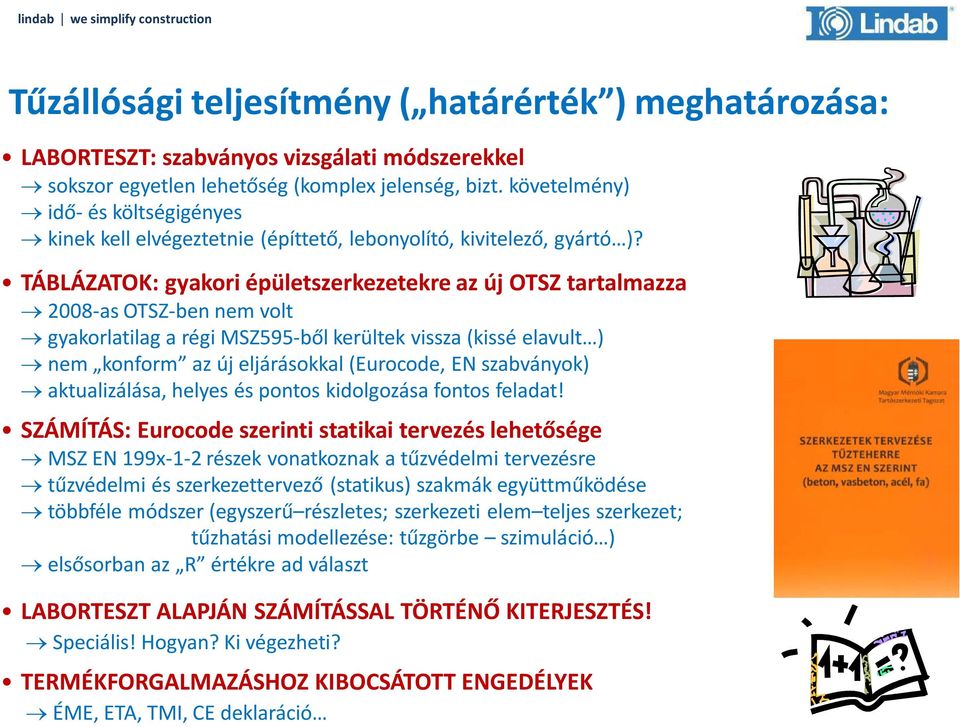

10 Tűzállósági teljesítmény ( határérték ) meghatározása: LABORTESZT: szabványos vizsgálati módszerekkel sokszor egyetlen lehetőség (komplex jelenség, bizt. követelmény) idő- és költségigényes kinek kell elvégeztetnie (építtető, lebonyolító, kivitelező, gyártó )? TÁBLÁZATOK: gyakori épületszerkezetekre az új OTSZ tartalmazza 2008-as OTSZ-ben nem volt gyakorlatilag a régi MSZ595-ből kerültek vissza (kissé elavult ) nem konform az új eljárásokkal (Eurocode, EN szabványok) aktualizálása, helyes és pontos kidolgozása fontos feladat! SZÁMÍTÁS: Eurocode szerinti statikai tervezés lehetősége MSZ EN 199x-1-2 részek vonatkoznak a tűzvédelmi tervezésre tűzvédelmi és szerkezettervező (statikus) szakmák együttműködése többféle módszer (egyszerű részletes; szerkezeti elem teljes szerkezet; tűzhatási modellezése: tűzgörbe szimuláció ) elsősorban az R értékre ad választ LABORTESZT ALAPJÁN SZÁMÍTÁSSAL TÖRTÉNŐ KITERJESZTÉS! Speciális! Hogyan? Ki végezheti? TERMÉKFORGALMAZÁSHOZ KIBOCSÁTOTT ENGEDÉLYEK ÉME, ETA, TMI, CE deklaráció

TÁBLÁZATOK: gyakori épületszerkezetekre az új OTSZ tartalmazza 2008-as OTSZ-ben nem volt gyakorlatilag a régi MSZ595-ből kerültek vissza (kissé elavult ) nem konform az új eljárásokkal (Eurocode, EN

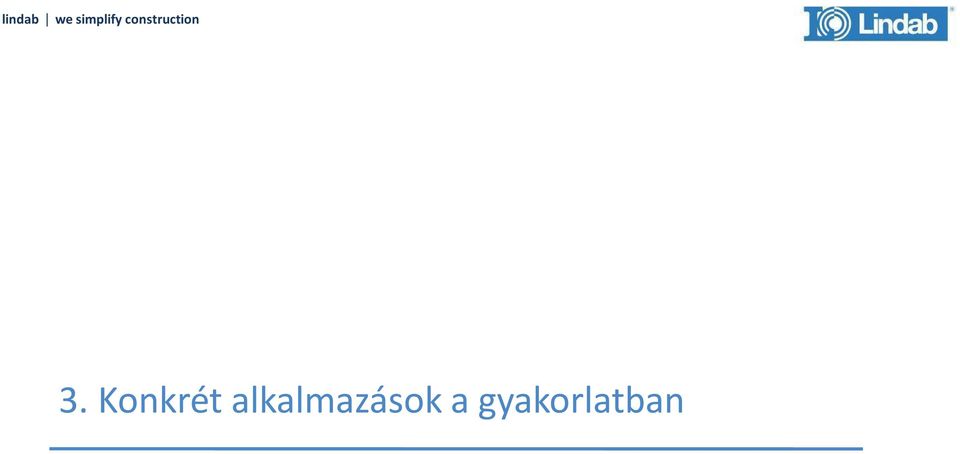

11 3. Konkrét alkalmazások a gyakorlatban

12 Lindab termékek tűzvédelmi osztálya (éghetősége): Natur horganyzott acéllemezek: A1 25ym PE bevonatos lemeztermékek: A2-s1,d ym TC bevonatos lemeztermékek: A2-s2,d0 Páramegkötő filcbevonatos lemezek: A2-s1,d0 / A2-s2,d0 Bevilágítócsík (üvegszálerősítésű PE): E (=E-d0) s füstképződés d égvecsepegés

bevonatos lemeztermékek: A2-s2,d0 Páramegkötő filcbevonatos lemezek:

13 Tűzállósági teljesítmény (határérték) 1. laborvizsgálattal Egyrétegű tető- és fallemez LTP45 tetőlemez: RE15 LVP20 fallemez: E15 Többrétegű, szerelt hőszigetelt tetőés falburkolatok Szerelt tető: REI15 Szerelt fal: E60, EI30

tetőlemez: RE15 LVP20 fallemez: E15 Többrétegű, szerelt

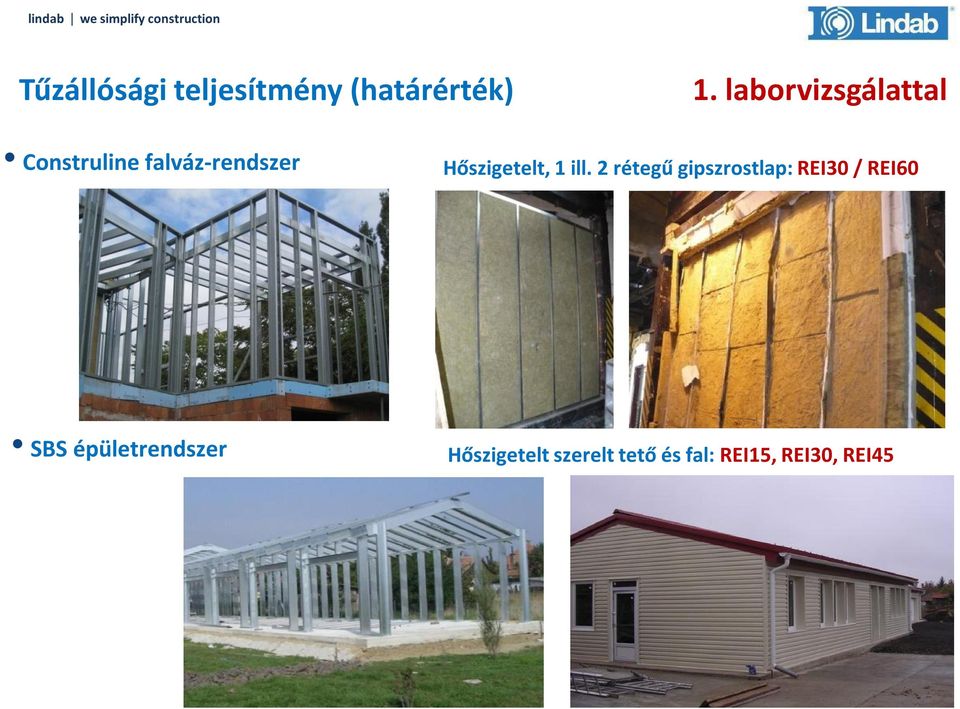

14 Tűzállósági teljesítmény (határérték) 1. laborvizsgálattal Construline falváz-rendszer Hőszigetelt, 1 ill. 2 rétegű gipszrostlap: REI30 / REI60 SBS épületrendszer Hőszigetelt szerelt tető és fal: REI15, REI30, REI45

15 Tűzállósági teljesítmény (határérték) 1. laborvizsgálattal Előregyártott szendvicspanel Tetőpanelok Lindab Glamet PUR 30-80mm: REI15 / B Lindab Glamet PUR mm: REI45 / B Lindab Hypertec Roof 50mm: REI30 / A2 Lindab Hypertec Roof 80mm: REI60 / A2 Lindab Hypertec Roof mm: REI90 / A2 Falpanelok Lindab Monowall PUR 50-60mm: E60/EI15 / B Lindab Monowall PUR 80mm: E60/EI30 / B Lindab Monowall PUR mm: E60/E90/EI30 / B Lindab Hypertec Wall 50mm: E15/EI15 / A2 Lindab Hypertec Wall 60-80mm: E30/EI30 / A2 Lindab Hypertec Wall mm : E120/EI120 / A2 Külföldi labortesztek alapján ÉME engedélyben összesítve Alkalmazási feltételek: fesztáv,egyidejű terhelés (R),fűzőcsavarok,tömítőszalag (EI) érvényes ÉME vagy CE + TMI / ATB

Hypertec Roof 80mm: REI60 / A2 Lindab Hypertec Roof 100-150mm: REI90 / A2 Falpanelok Lindab Monowall PUR 50-60mm: E60/EI15 / B Lindab Monowall PUR 80mm: E60/EI30 / B Lindab Monowall PUR

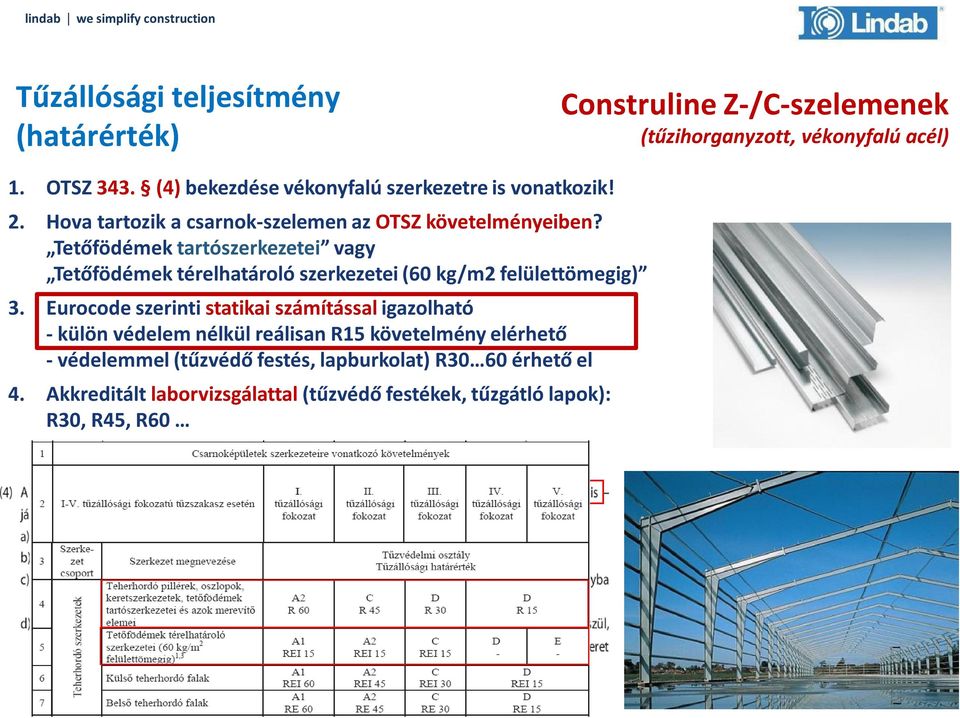

16 Tűzállósági teljesítmény (határérték) Construline Z-/C-szelemenek (tűzihorganyzott, vékonyfalú acél) 1. OTSZ 343. (4) bekezdése vékonyfalú szerkezetre is vonatkozik! 2. Hova tartozik a csarnok-szelemen az OTSZ követelményeiben? Tetőfödémek tartószerkezetei vagy Tetőfödémek térelhatároló szerkezetei (60 kg/m2 felülettömegig) 3. Eurocode szerinti statikai számítással igazolható - külön védelem nélkül reálisan R15 követelmény elérhető - védelemmel (tűzvédő festés, lapburkolat) R30 60 érhető el 4. Akkreditált laborvizsgálattal (tűzvédő festékek, tűzgátló lapok): R30, R45, R60

Tetőfödémek tartószerkezetei vagy Tetőfödémek térelhatároló szerkezetei (60 kg/m2 felülettömegig) 3.

17 Tűzállósági teljesítmény (határérték) 2. Eurocode számítással Construline Z-/C-szelemenek Tűzhatás figyelembevétele: rendkívüli tervezési állapotban végrehajtott statikai/tartószerkezeti tervezés! Vonatkozó EN szabványok: o MSZ EN 1990: A tartószerkezetek tervezésének alapjai o MSZ EN : A tartószerkezeteket érő hatások 1-2. rész: Általános hatások. A tűznek kitett szerkezeteket érő hatások. o MSZ EN : Acélszerkezetek tervezése 1-2. rész: Általános szabályok. Tervezés tűzterhelésre. o MSZ EN : Acélszerkezetek tervezése 1-3. rész: Vékonyfalú horganyzott szelvények méretezése. EN szerinti tűzállósági osztály (pl. R15) kimutatása az adott idő eltelte után: Teherfelvétel rendkívüli határállapotban (EC0 és EC1-1-2): Ellenállás számítása a tűz hatása esetén (EC3-1-2 és EC3-1-3)

A tűznek kitett szerkezeteket érő hatások. o MSZ EN 1993-1-2: Acélszerkezetek tervezése 1-2. rész: Általános szabályok. Tervezés tűzterhelésre. o MSZ EN 1993-1-3: Acélszerkezetek tervezése 1-3.

18 Tűzállósági teljesítmény (határérték) Tervezési segédlet R15 tűzterhelésre 2. Eurocode számítással Construline Z-/C-szelemenek

19 Tűzállósági teljesítmény (határérték) Mintapélda 2. Eurocode számítással Construline Z-/C-szelemenek

20 Tűzállósági teljesítmény (határérték) 3. Laborvizsgálat + kiterjesztés Teherhordó trapézlemezes, hőszigetelt lapostető LTP150 - REI15 LTP150 - REI30 LTP85 - REI30 L=4,25m kéttámaszú; t=0,88mm g=0,40; p=1,60kn/m2 L=4,0m kéttámaszú; t=1,0mm g=0,40; p=0,80kn/m2 L=2,0+2,0m háromtám.; t=0,75mm g=0,35; p=0,80kn/m2

LTP150 - REI15 LTP150 - REI30 LTP85 - REI30 L=4,25m kéttámaszú; t=0,88mm

21 Tűzállósági teljesítmény (határérték) 3. Laborvizsgálat + kiterjesztés Teherhordó trapézlemezes, hőszigetelt lapostető Laboreredmények: LTP150 - REI15 LTP150 - REI30 LTP85 - REI30 Statikai kiterjesztés (BME 2011): - Anyagminőség - Profilméret, vastagság - Statikai váz; fesztáv - Teher Alapelv (hipotézis): azonos idő múlva, azonos tűzgörbe és hőmérséklet, rétegrend esetén az acélprofil jellemzői ugyanakkora redukciót szenvednek. Eredményes tűzállósági teszt, statikai váz, peremfeltételek tűzteher esetén A módosított rendszer MEGFELEL tűzteher esetén! Statikai rendszer számítása (igénybevételek, feszültségek, kihasználtságok) normál hőmérsékleten Módosított statikai rendszer számítása (ig.vétel; feszültség, kihasználtság) normál hőmérsékleten

22 Tűzállósági teljesítmény (határérték) Eredmény: ÉME, TMI 3. Laborvizsgálat + kiterjesztés Teherhordó trapézlemezes, hőszigetelt lapostető

23 4. Lindab szolgáltatások

24 Újdonság 2011-től Lindab Tervezői Portál ( Naprakész on-line műszaki információk, tervezést támogató anyagok Szabadon hozzáférhető és csak regisztrált felhasználóknak szóló tartalmak Termékek és rendszerek bemutatása, kiválasztása, szemléletes, interaktív 3D mintaépületeken keresztül Szoftverek és CAD támogatások letöltése Minősítések, Tűzvédelmi dokumentumok Hírek, aktualitások

25 Köszönöm a figyelmüket! Előadó: Kotormán István, Lindab Kft. Telefonszám: 30/ cím: istvan.kotorman@lindab.hu
