1 2013 Pomáz, Hunyadi u. 5 Si-Ma Bt Budapest, Huszti út 21. Előadó: Szitányiné Siklósi Magdolna okl. faip. mérnök nyug. tűzoltó alezredes faanyagvédelmi szakértő építész tűzvédelmi szakértő

2 9/2008. (II.28) ÖTM rendelet: az Országos Tűzvédelmi Szabályzat kiadásáról

3 A tűzből adódó kockázatokra az építési termékekről szóló 89/106 EEC irányelv a következő alapvető követelményt fogalmazza meg: Az építményt úgy kell megtervezni és kivitelezni, hogy tűz esetén az építmény egy bizonyos ideig megőrizze teherbíró képességét; korlátozva legyen a tűz és füst keletkezése és terjedése az építményben; korlátozva legyen a tűz szomszédos épületekre való átterjedése; az ott tartózkodók az épületet sértetlenül elhagyhassák, vagy más intézkedések segítségével ki lehessen őket menteni biztosítva legyen a tűzoltók biztonsága E követelmények lassan, de fokozatosan beépültek a tűzvédelmi jogszabályokba.

terjedése az építményben; korlátozva legyen a tűz szomszédos épületekre való átterjedése; az ott tartózkodók az épületet sértetlenül elhagyhassák, vagy más

4 OTSZ 5. rész, I/3 fejezet

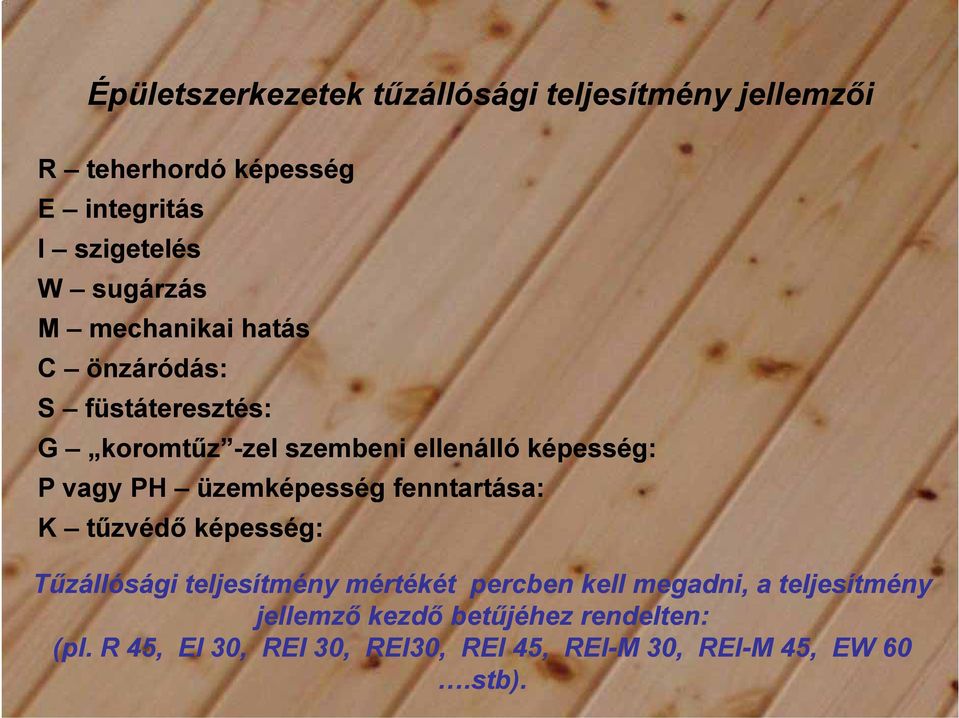

7 Épületszerkezetek tűzállósági teljesítmény jellemzői R teherhordó h képesség é E integritás I szigetelés W sugárzás M mechanikai i hatás C önzáródás: S füstáteresztés: G koromtűz -zel zel szembeni ellenálló képesség: P vagy PH üzemképesség é fenntartása: K tűzvédő képesség: Tűzállósági teljesítmény mértékét percben kell megadni, a teljesítmény jellemző kezdő betűjéhez rendelten: (pl. R 45, EI 30, REI 30, REI30, REI 45, REI-M 30, REI-M 45, EW 60.stb).

vagy PH üzemképesség é fenntartása: K tűzvédő képesség: Tűzállósági teljesítmény mértékét percben kell megadni, a

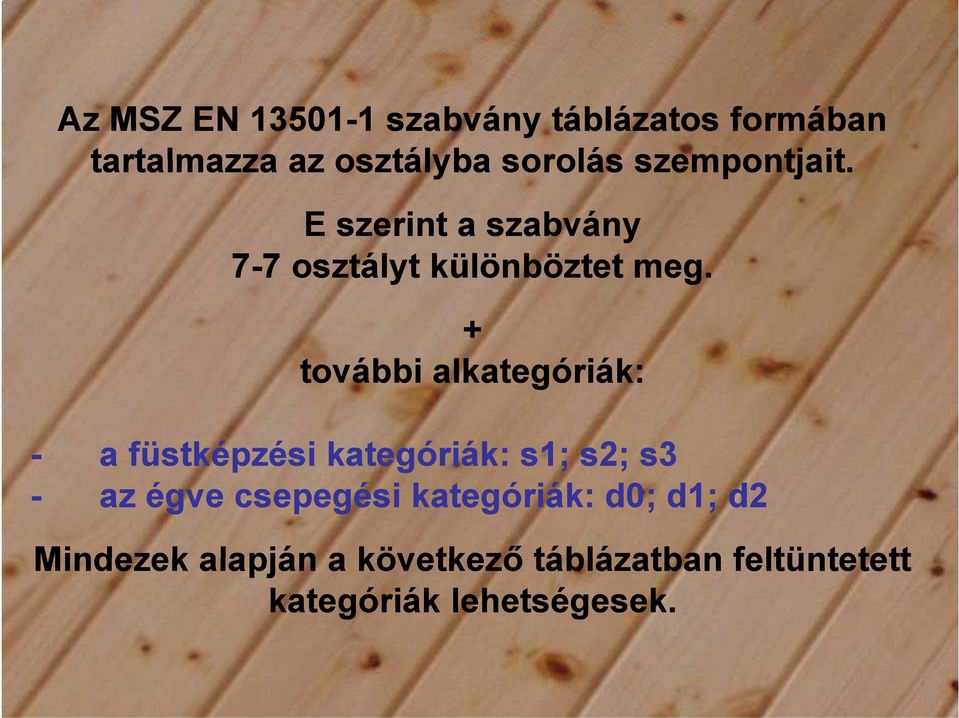

9 Az MSZ EN szabvány táblázatos formában tartalmazza az osztályba sorolás szempontjait. E szerint a szabvány 7-77 osztályt különböztet meg. + további alkategóriák: - a füstképzési kategóriák: s1; s2; s3 - az égve csepegési kategóriák: d0; d1; d2 Mindezek alapján a következő táblázatban feltüntetett kategóriák lehetségesek.

+ további alkategóriák: - a füstképzési kategóriák: s1; s2; s3 - az égve csepegési

10 Építési termékek tűzvédelmi osztályai és alosztályai A1 A2 B C D Új osztályok(főcsoportok)és új alcsoportok Az MSZ EN szerint A1 A2s1d0 A2s1d1 A2s1d2 A2s2d0 A2s2d1 A2s2d2 A2s3d0 A2s3d1 A2s3d2 Bs1d0 Bs1d1 Bs1d2 Bs2d0 Bs2d1 Bs2d2 Bs3d0 Bs3d1 Bs3d2 Cs1d0 Cs1d1 Cs1d2 Cs2d0 Cs2d1 Cs2d2 C3d0C3d1C3d2 Cs3d0 Cs3d1 Cs3d2 Ds1d0 Ds1d1 Ds1d2 Ds2d0 Ds2d1 Ds2d2 Ds3d0 Ds3d1 Ds3d2 Alcsopotok a 2/2002(I.23.) BM r. szerint A1 A2 B1 B1 B2 E E B2 F E-d2 Nincs előírt követelmény B3

Bs3d0 Bs3d1 Bs3d2 Cs1d0 Cs1d1 Cs1d2 Cs2d0 Cs2d1 Cs2d2 C3d0C3d1C3d2 Cs3d0 Cs3d1 Cs3d2 Ds1d0 Ds1d1 Ds1d2 Ds2d0 Ds2d1

12 Az épületszerkezetek tűzállósági teljesítményét szabványos akkreditált laboratóriumi vizsgálatokkal, vagy a vonatkozó Eurocode tűzállósági méretezési szabványok alapján számítással kell meghatározni és igazolni.

vagy a vonatkozó Eurocode tűzállósági méretezési

13 A tartószerkezeti Eurocode-program a következő általában több részből álló- szabványokat tartalmazza: EN 1990 Eurocode: A tartószerkezetek tervezésének alapjai EN 1991 Eurocode 1 A tartószerkezeteket érő hatások EN 1992 Eurocode 2 Betonszerkezetek tervezése EN 1993 Eurocode 3 Acélszerkezetek tervezése EN 1994 Eurocode 4 Betonnal együttdolgozó acélszerkezetek tervezése EN 1995 Eurocode 5 Faszerkezetek tervezése EN 1996 Eurocode 6 Falazott szerkezetek tervezése EN 1997 Eurocode 7 Geotechnikai tervezés EN 1998 Eurocode 8 Tartószerkezetek tervezése földrengésre EN 1999 Eurocode 9 Aluminium szerkezetek tervezése

1994 Eurocode 4 Betonnal együttdolgozó acélszerkezetek tervezése EN 1995 Eurocode 5 Faszerkezetek tervezése EN 1996 Eurocode 6 Falazott szerkezetek

14 Tervezési eljárások (1.) előíró szabályok (hőmérsékleti hatások a névleges tűzteher alapján) egyetlen szerkezeti elem vizsgálata a szerkezet egy részének vizsgálata a teljes szerkezet vizsgálata a mechanikai i a mechanikai i a mechanikai i hatások és a peremfeltételek meghatározása hatások és a peremfeltételek meghatározása hatások és a peremfeltételek meghatározása táblázatos adatok egyszerű részletes egyszerű (ha léteznek) részletes részletes

szerkezet egy részének vizsgálata a teljes szerkezet vizsgálata a mechanikai i a mechanikai i a mechanikai i

15 Tervezési eljárások (2.) teljesítményen alapuló eljárás (fizikailag megalapozott névleges tűzterhek) választás az egyszerű és a részletes tűzkifejlődési modellek között egyetlen szerkezeti elem vizsgálata a szerkezet egy részének vizsgálata a teljes szerkezet vizsgálata a mechanikai hatások és a peremfeltételek l meghatározása a mechanikai hatások és a peremfeltételek l meghatározása a mechanikai hatások kiválasztása egyszerű (ha léteznek) részletes részletes részletes

tűzkifejlődési modellek között egyetlen szerkezeti elem vizsgálata a szerkezet egy részének vizsgálata a teljes
