1 65 3. Földrengések jellemzői -Richter -EMS -Gutenberg-Richter -akcelerogram

2 Földrengések jellemzése 66 Richter skála (magnitúdó) felszabaduló energia logaritmusával arányos EMS(European Macroseismic Scale) I-XII szerkezeteken észlelt károkkal arányos Felületi hullám magnitúdó (felszíni hullám) Térhullám magnitúdó (p hullám) Momentum magnitúdó (forrás mechanikai jell) Akcelerogram(mérési helyi altalajtól is függ) Max. amplitúdó/max. gyorsulás/energia

3 EMS skála 67 I. Nem érzékelhető Senki által nem érzékelhető. II. Alig érzékelhető III. Gyenge A rezgést csak egy-egy, elsősorban fekvő ember érzi, különösen magas épületek felsőbb emeletein. A rezgés gyenge, csak néhányan érzik, ők is főleg épületeken belül. A fekvők lengést vagy gyenge remegést éreznek, több tárgy észrevehetően megremeg. A rengést épületen belül sokan érzik, a szabadban kevesen. Néhányan felébrednek rá. A rezgés erőssége ijesztő lehet. Ablakok, ajtók, edények IV. Széles körben érezhető megcsörrennek, felfüggesztett tárgyak lengenek, de az épületek jellemzően nem károsodnak. V. Erős VI. Kisebb károkat okozó A rengést épületen belül a legtöbben érzik, és a szabadban is sokan. Sok alvó ember felébred, néhányan a szabadba menekülnek. A rezgés erős, egész épületrészek remegnek meg, a felfüggesztett tárgyak nagyon lengenek. Tányérok, poharak összekoccannak, fej-nehéz tárgyak felborulnak. Ajtók, ablakok kinyílnak vagy bezáródnak. Épületen belül mindenki érzékeli, a szabadban is majdnem mindenki érzi. Épületben tartózkodók közül sokan megijednek, és a szabadba menekülnek. Kisebb tárgyak leesnek. Hagyományos épületek közül sokban keletkezik kisebb kár, hajszálrepedés a vakolatban, kisebb vakolatdarabok le is hullnak.

4 EMS skála 68 VII. Károkat okozó A legtöbb ember megrémül, és a szabadba menekül. Bútorok elmozdulnak, a polcokról sok tárgy leesik. Sok épület szenved csekély vagy mérsékelt sérülést, kisebb repedések keletkeznek a falakban, kémények ledőlnek. Bútorok felborulnak. A legtöbb épület megsérül: a kémények ledőlnek, a VIII. Súlyos károkat okozó falakban nagy repedések keletkeznek, néhány épület részlegesen összedől. Személygépjárművet vezető emberek is észlelik a rengést. IX. Pusztító X. Nagyon pusztító XI. Elsöprő Oszlopok, műemlékek ledőlnek vagy elferdülnek. Az ablakok betörnek, sok hagyományos épület részlegesen, néhány pedig teljesen összedől. Sok épület összedől, a földfelszínen repedések és földcsuszamlások keletkeznek. A legtöbb épület romba dől. XII. Teljesen elsöprő Minden építmény megsemmisül. A földfelszín megváltozik.

5 Gutenberg-Richter összefüggés 69 Az M magnitúdót meghaladó rengések átlagos éves előfordulása

6 Gutenberg-Richter összefüggés 70 Magnitúdó Átlagos éves gyakoriság Visszatérési periódus, év 6.0 0,112 8, ,88 0,05

7 Gyorsulási diagram (akcelerogram) Acceleration vs. Time E E E E-01 Accel (g) E E E E E El Centro, Kalifornia 1940 Time (sec)

8 Gyorsulási diagram (akcelerogram) E-01 Acceleration vs. Time, t=16.00 to seconds E E E-01 Accel (g) E E E E E El Centro, Kalifornia 1940 Time (sec)

9 Harmonikus rezgőmozgás ahol x x = = Asin( ωt φ) elmozdulás, x& x& = = ωacos( ωt sebesség, φ) x&& = x&& 2 = ω Asin( ωt gyorsulás φ) A = hullám amplitúdója ω = körfrekvencia(radián/ sec) Displ. (m) 1.00E E E-03 X=A sin(ωt-φ) 4.00E E E E-03 SDOF Response válasz amplitúdó Amplitude t = φ = idő tömeg: Mass = 10, kg csillapítás Damping = ,00 rugóállandó Spring = 1.0 = 1,0N/m ωn ω n = = k/m=0.314 = 0,314 r/s r/s kezdeti Drive Freq seb. = 0.0 0,0 m/s kezdeti Drive Force elm. = 0.0 0,01 Nm Initial Vel. = 0.0 m/s Initial Disp. = 0.01 m fázis(radián) -4.00E E E-03 periódusidő=1/frekvencia Period=1/Frequency -1.00E time (sec) time (s)

10 Harmonikus rezgőmozgás 74 Dr. D. Russel

11 Fourier transzformáció Földrengés=harmonikus rezgések összege 75 t i N s s S e X t x ω = = 2 / 0 Re ) ( & & & & gyorsulás 2 2,..., 0,1, 2 N s t N s S = = π ω < = = = = = , 2 2 0,, 1 N k t k i k N k t k i k S N s ha e x N N s s ha e x N X S S ω ω && && && ) sin( ) cos( t k i t k e S S t k i S = ω ω ω N=adatsor adatszáma Komplex Fourier amplitúdó 1 0,1,2,..., ), ( = = N k t k x x k & & &&

12 Fourier transzformáció

13 Fourier transzformáció 77 El Centro Fourier földrengés Transform akcelerogramjának of El Centro Accleration Fourier Record transzformációja Magnitude magnitudó Circular körfrekvencia, Frequency, ω ω

14 78 4. Dinamikai alapok -egyszabadságfokú rendszer -rugalmas válaszspektrum -tervezési válaszspektrum -többszabadságfokú rendszer

15 Szerkezeti viselkedés 79 Sajátrezgésalak, sajátperiódus Lökésszerű teher Gyorsulás Sajátrezgésidő v. periódus Idő Első rezgésalak v. sajátrezgésalak Az épület gyorsulása a teher után

16 Rugalmas válaszspektrum egyszabadságfokú rendszer 80 (a) x k/2 m&&+ x cx& + (b) P sin( ω ) 0 t kx m (a) c = k/2 x g x t x földrengés P 0 sin( ωt) k/2 m (b) mx && + mx && g + cx& + kx= 0 or mx && + cx& + kx= mx && = P g c crit c k/2 earthquake ( t) D = c/ c crit = km m = a rendszer tömege c = a rendszer csillapítása (dugattyú) k = a rendszer merevsége (rugóállandó) x g = a talaj elmozdulása x= a tömegpont elmozdulása x& & x& = a tömegpont sebessége = a tömegpont gyorsulása P sin( ω ) 0 t = gerjesztő erő sajátfrekvencia k k 2 ωn = csillapíta tlan; ωd = (1 D ) m m csillapíto tt

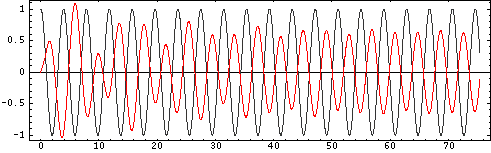

17 Gerjesztett egyszabadságfokúrendszer 81 f 0 =0.4, f 0 =1.01, f 0 =1.6 Dr. D. Russel

18 Válaszspektrum analízis Dulácska, Joó, Kollár: Tartószerkezetek tervezése földrengési hatásokra 82 Egyszabadságfokú rendszer Rugalmas szerkezet (duktilitás nincs) Periódusidő (vagy sajátfrekvencia) és csillapítás T n =1s T n =2s T n =3s

19 Válaszspektrum analízis Dulácska, Joó, Kollár: Tartószerkezetek tervezése földrengési hatásokra 83

20 Csillapított harmonikus rezgőmozgás 84 Dr. D. Russel

21 A csillapítás szerepe 85 x k/2 m c 5% csillapítás 10 % csillapítás 15% csillapítás

22 86 A talajrétegek szerepe

23 1-D Talajválasz elemzés (site response analysis) 87 Szerkezeti válasz x k/2 m c Szabadfelszíni mozgások 1. talajréteg: G 1,ρ 1,D 1.. j. talajréteg: Soil j: G j,ρ j,d j.. Függőlegesen terjedő hullámok m. talajréteg: G m,ρ m,d m Vsz. polarizált Földrengés az alapkőzeten

24 88 Talajtípus EC8 szerint

25 Rugalmas válaszspektrum 89 1-es típus 2-es típus

26 90

27 91 Duktilitás

28 92 Tehetetlen ségi erő Önsúly Duktilis viselkedés -vb Eltolódás Képlékeny csukló Erő Folyás határ Oszlop tönkremenetele Duktilitás Elmozdulás Berepedt állapot, acél rugalmas Acél megfolyik Repedések tovább nyílnak, acél képlékeny állapotban

29 Duktilis viselkedés -vb 93 Nyírási tönkremenetel Túlvasalt keresztmetszet beton morzsolódás Alapozás tönkremenetele Duktilis viselkedés utáni képlékeny alakváltozás

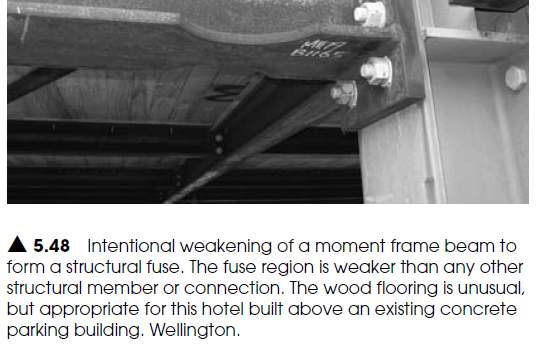

30 94 Duktilis keresztmetszet -vb

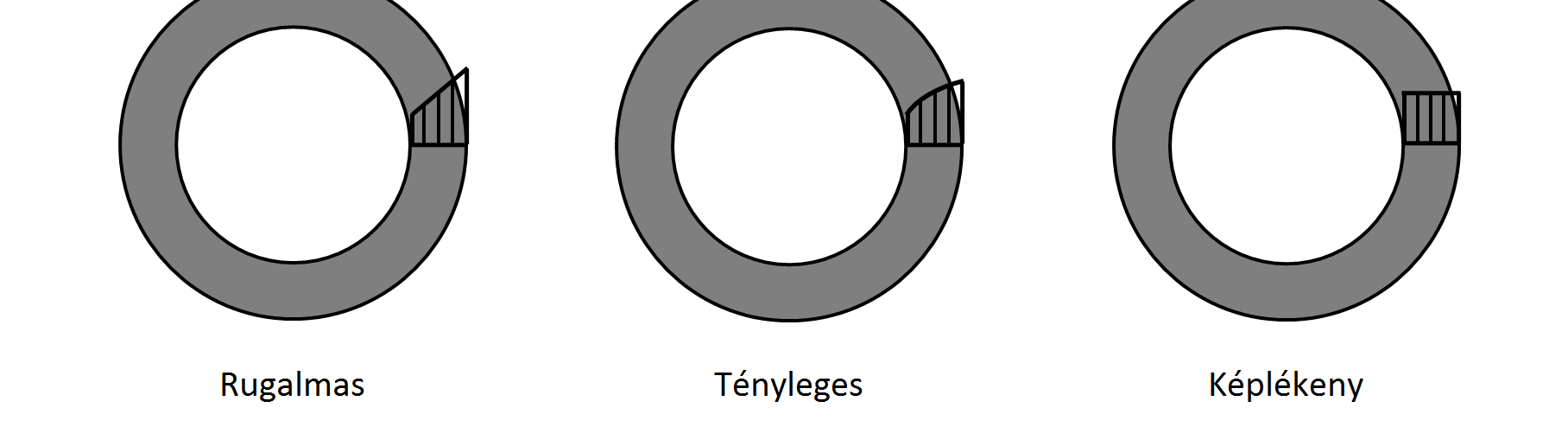

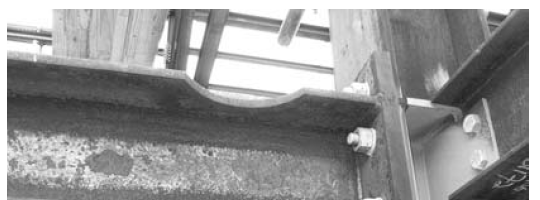

31 95 Duktilis keresztmetszet-acél

32 Duktilitásiosztályok (ductilityclass) 96 Alacsony (LOW): No Dissipation of Energy DCL Közepes(MEDIUM): Predictable and Repeatable DCM Magas(HIGH): Predictable, Repeatable, Stable DCH Rugalmas válaszspektrum értékeit osztjuk q -val q: viselkedési tényező (q 0 =1,5, de lehet 4-5 is!)

33 q viselkedési tényező hatása 4 3,5 3 2,5 B Elastic Type 1 B Elastic Type 2 B Design1 q=1.5 S/a g 2 B Design2 q=1.5 1,5 1 0, ,01 0,1 T (sec) 1 10

34 Többszabadságfokú rendszerek 98 1DOF 2DOF 3DOF

35 Többszabadságfokú rendszerek 99 Többszintes épület első három rezgésalakja Első rezgésalak és a hozzá tartozó tehetetlenségi erők eloszlása

36 Többszabadságfokú rendszerek 100 x 3 m 3 k k 3 /2 3 /2 x 2 k 2 /2 c 2 c 3 m 2 k2/2 Vízszintes erők módszere Modális válaszspektrum analízis Időfüggvény szerinti vizsgálat (time history analysis) Eltolásvizsgálat(pushover) x 1 k 1 /2 m 1 k 1 /2 y y 2 3 y y 4 1 y 5 c 1 (a) θ 1 θ 2 θ 3 θ 4 θ 5 (b)

37 Szerkezeti szabályosság következményei 101 Szabályosság Megengedett egyszerűsítés Viselkedési tényező Alaprajzi Magassági Modell Lineárisan rugalmas számítás (lineáris számításhoz) Igen Igen Síkbeli Vízszintes erők m. Referenciaérték Igen Nem Síkbeli Modális válaszspektrum Csökkentett érték Nem Igen Térbeli Vízszintes erők m. Referenciaérték Nem Nem Térbeli Modális válaszspektrum Csökkentett érték

38 Időfüggvény szerinti vizsgálat 102 Szerkezeti válasz számítása Bonyolult gerjesztés esetén SDOF (egyszabadságfokú) Lineáris: Newmarkmódszer Nemlineáris: Newton-Raphson MDOF (többszabadságfokú) Newmark Gyakran véges elem módszerrel

39 Időfüggvény szerinti vizsgálat FEM modellel [ M ]{ u&& } + [ K]{ u} = { p} i t e ω { u} = { U} e iωt akkor {[ ] 2 K ω [ M] }{ U} = { p} Merev alapréteg Gyorsulás mint gerjesztő hatás

40 Eltolásvizsgálat(Pushoveranalízis) 104 Nemlineáris, statikus számítás Képlekeny mechanizmusok vizsgálata Több irányban Csavarás hatása

41 Talajdinamika -talajparaméterek -anyagmodell -laboratóriumi mérések -helyszíni mérések

42 Talajdinamika 106 Talaj és szerkezet kölcsönhatása Eurocode (1)A szeizmikus hatás tervezési értékére gyakorolt befolyásának megfelelően a földrengési terhelésre vonatkozóan a talaj fő merevségi paramétere a G nyírási modulus.. G = ρ v s 2

43 1-D Talajválasz elemzés (site response analysis) 107 Szerkezeti válasz x k/2 m c Szabadfelszíni mozgások 1. talajréteg: G 1,ρ 1,D 1.. j. talajréteg: Soil j: G j,ρ j,d j.. Függőlegesen terjedő hullámok m. talajréteg: G m,ρ m,d m Vsz. polarizált Földrengés az alapkőzeten

44 1-D Talajválasz elemzés (site response analysis) 108 τ γ Függőlegesen terjedő, vízszintesen polarizált nyíró-hullámok γ=τ/g G=f(γ) τ nyírási alakváltozás (szögtorzulás) nyírási modulus nyírófeszültség

45 Dinamikusan terhelt talajok viselkedése 109 Helyettesítő lineáris modell Nemlineáris modell Fejlett anyagmodellek

46 110

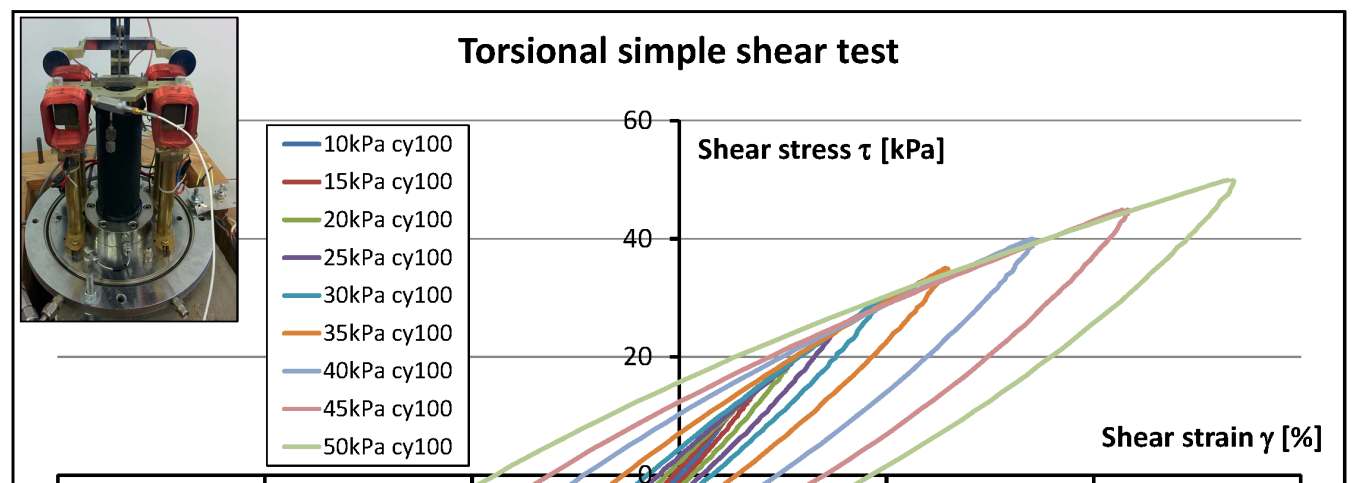

47 Dinamikusan terhelt talajok viselkedése Helyettesítő lineáris modell G ξ = tan τc ésgsec = γc A π G γ 1 hurok 2 2 sec c G sec és ξ szelő nyírási modulus csillapítás ekvivalens lineáris paraméterek

48 Dinamikusan terhelt talajok viselkedése 112 G sec = f (γ, e, I p, OCR, n) G max és G/G max

49 Dinamikusan terhelt talajok viselkedése 113 G max meghatározása Geofizikai mérésekből G max =ρ v 2 s Laboratóriumi mérésekből Tapasztalati képletekkel Labormérések alapján, f(ocr, σ m, e) SPT/CPT/DMT alapján G/G max meghatározása Labormérések alapján, f(i p )

50 Dinamikusan terhelt talajok viselkedése 114 ξ(csillapítás) meghatározása γ c nő ξis nő Függ a plaszticitástól Vucetic, Dobry, 1991

51 Dinamikusan terhelt talajok viselkedése Nemlineáris modellek Backbone-görbe Tehermentesülés-újraterhelési viselkedésre szabályok Előny: maradó alakváltozások modellezése 3. Fejlett anyagmodellek Kezdeti feszültségállapot Folyási felület, felkeményedés HSSmall

52 Terepi mérések 116 Geofizikai mérések Előnyök Hátrányok Felszíni mérések, fúrólyukas mérések, szondázás Leggyakrabban alkalmazott: (Szeizmikus refrakciós) (Szeizmikus reflexiós) Cross-hole szeizmikus mérés Down-hole szeizmikus mérés Ellenállás szelvényezés Felületi hullám mérés (MASW) SCPT (szeizmikus CPT szondázás)

53 SCPT szeizmikus CPT 117 Forrás a felszínen Érzékelők a szondafejben

54 SCPT 118 Scheuring F. Fugro

55 Laboratóriumi mérések Alacsony alakváltozási szint g= 10-5 Rezonanciás vizsgálat Piezoelektromos bender element

56 Oszcilloszkóp Cross-holeszeizmikus mérés ASTM D 4428 Pumpa t Vizsgálati mélység Szeizmikus jeladó a fúrólyukban (forrás) pakker Megj.: a fúrólyuk függőlegességét inklinométerrel ellenőrizzük Dx korrigálásához Nyíróhullám sebesség: V s = x/ t Béléscsöves fúrólyuk inklinométer x Béléscsöves fúrólyuk Geofon gyorsulásmérő inklinométer

57 Laboratóriumi mérések Alacsony alakváltozási szint Rezonanciás vizsgálat Piezoelektromos bender element Ultrahangos vizsgálat

58 Rezonanciás vizsgálat Benderelement 122 Nyírási modulus és alakváltozás; csillapítási tényező meghatározása Nyíróhullámok terjedési sebességének közvetlen mérése

59 123 RC-TOSS rezonanciás vizsgálat

60 Laboratóriumi mérések Nagy alakváltozások szintje Ciklikus triaxiális vizsgálat Ciklikus közvetlen nyírás Ciklikus torziós nyírás

61 Ciklikus triaxiális vizsgálat 125 G sec és ξmérése

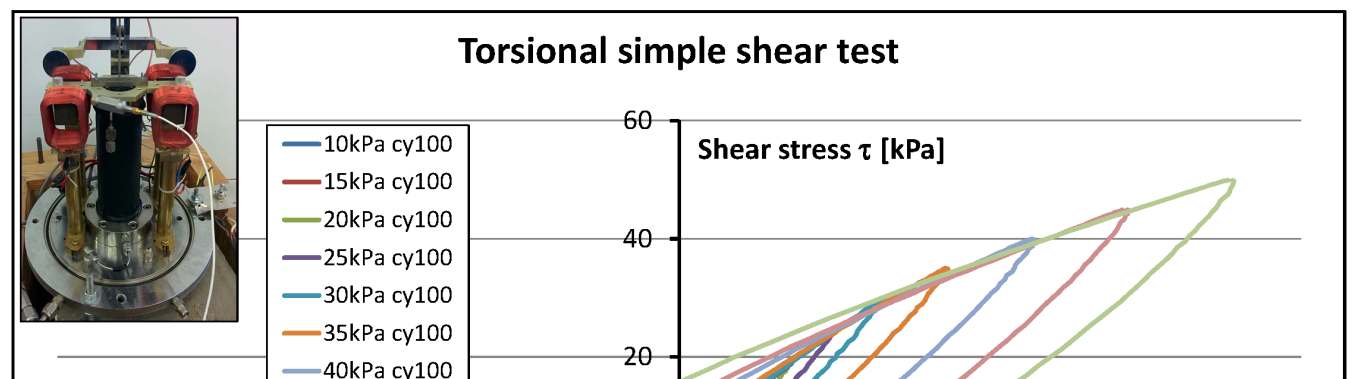

62 Ciklikus torziós nyírásvizsgálat 126

63 RC-TOSS torziós nyírásvizsgálat 127

64 Ciklikus torziós nyírásvizsgálat 128

65 129 Laborvizsgálatok alkalmazhatósága

66 Laborvizsgálatok alkalmazhatósága 130 M.L.Silver, 1981

67 131 Nyírási modulus leromlási görbe

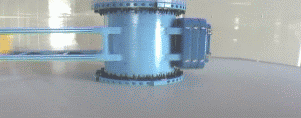

68 Laboratóriumi mérések Modellvizsgálatok Rázóasztalos vizsgálat Geocentrifugás vizsgálatok

69 Paraméterek alkalmazása 133 Shake2000 1D számítás, ekvivalens lineáris modell gyors közelítő számításhoz CSR, Cyclic Stress Ratio FLUSH 2D/3D talaj-szerkezet kölcsönhatás FEM University of California, Berkeley S. Brinkman, 2009

70 Paraméterek alkalmazása 134 Végeselemes számítás Plaxis Dynamics, MidasGT Bonyolultabb geometriák 2D, 3D Ekvivalens lineáris modell Bonyolultabb anyagmodellek Viszkózus csillapítás Hiszterézises csillapítás
